ERC 212/214/216/212z/214z/216z

Átírás

1 ERC 212/214/216/212z/214z/216z Használati utasítás U ERC 214 ERC 216 ERC 212z ERC 212 ERC 214z ERC 216z

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év ERC 212 ERC 214 ERC 216 ERC 212z ERC 214z ERC 216z Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMETETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

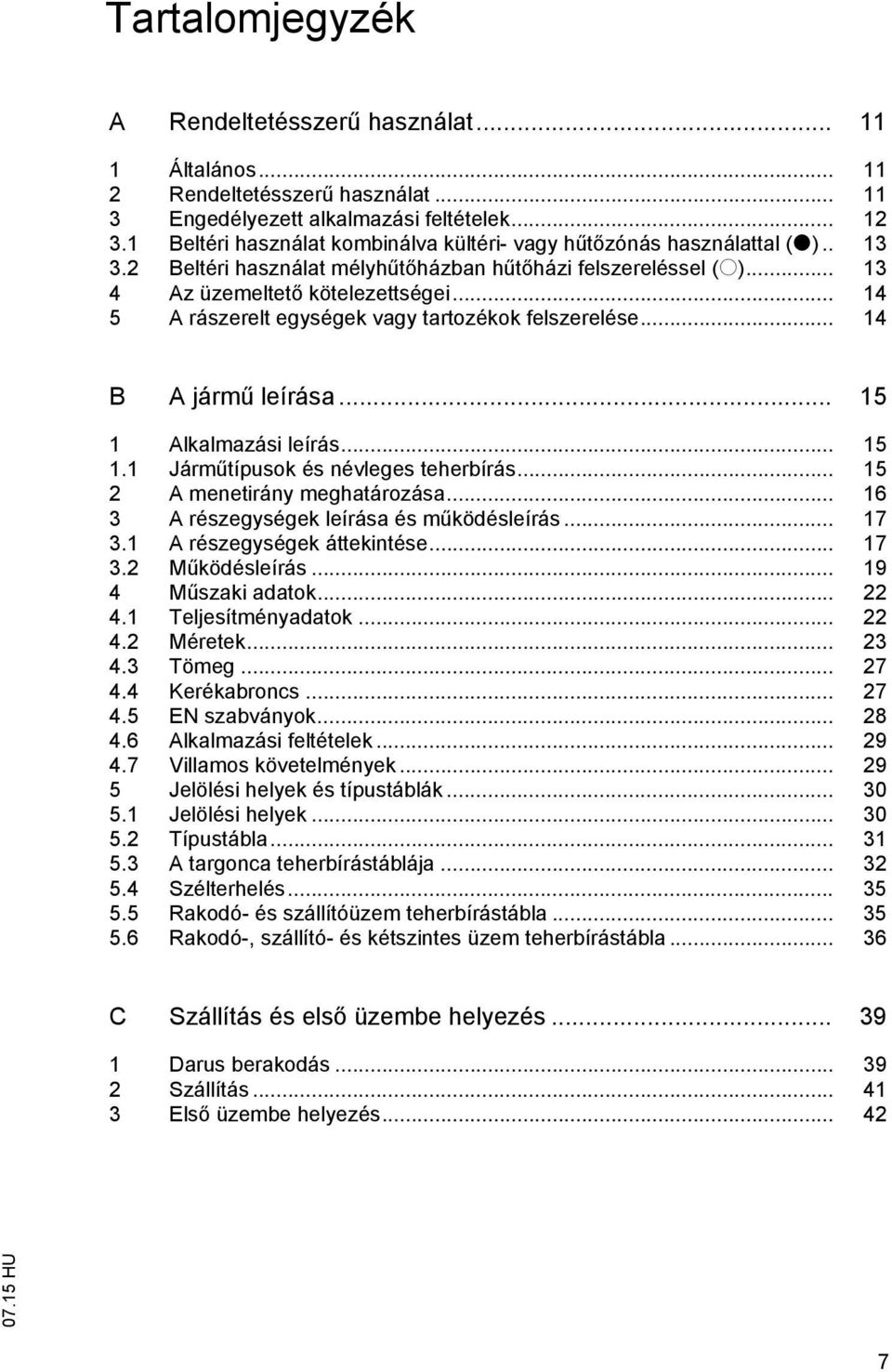

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t) Beltéri használat mélyh t házban h t házi felszereléssel (o) Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A menetirány meghatározása A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája Szélterhelés Rakodó- és szállítóüzem teherbírástábla Rakodó-, szállító- és kétszintes üzem teherbírástábla C Szállítás és els üzembe helyezés Darus berakodás Szállítás Els üzembe helyezés

7 D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 43 2 Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor integrált tölt készülékkel történ feltöltése (o) Az akkumulátor ki- és beszerelése Felfelé történ akkumulátorcsere Az akkumulátor kivétele oldalirányban (ERC 212/214/216) Az akkumulátor kivétele oldalirányban (ERC 212z/214z/216z) E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Akkumulátortöltés-felügyelet Akkumulátor lemerülésjelz A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Üzemkész állapot létrehozása Az üzemkész állapot létrehozása után elvégzend ellen rzések és tevékenységek A targonca biztonságos parkolása Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok Szokatlan helyzetben történ viselkedés VÉSLEÁLLÍTÓ Kényszerfékezés Haladás Kormányzás Fékezés Kapcsolási mátrix / biztonsági kapcsolási magasság A teheremel emelése, ill. süllyesztése Teher felvétele, szállítása és lerakása Használat emel munkaasztalként avarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A targonca mozgatása saját hajtás nélkül Oldja ki és aktiválja a hajtókerékféket A teherfelvev szerkezet vészsüllyesztése ERC 212/212z ERC 214/216/214z/216z Extra felszereltség Kezel billenty CanCode (o)

8 8.2 Járm paraméterek beállítása CanCode-dal Paraméterek Akkumulátor paraméterek beállítása CanCode-dal CanDis (o) jelz m szer ISM hozzáférési modul (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Villamossági munkák Ken anyagok és régi alkatrészek Kerekek Hidraulikus berendezés Emel láncok Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Az elüls burkolat leszerelése A targonca biztonságos emelése és felbakolása Tisztítási munkák A hidraulikaolajszint ellen rzése A kerekek rögzítésének és kopásának ellen rzése Az elektromos biztosítékok ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Az üzemen kívül helyezés alatt szükséges intézkedések A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista ERC 212/214/ Üzemeltet Vev szolgálat Karbantartási ellen rz lista ERC 212z/214z/216z Üzemeltet Vev szolgálat

9 10

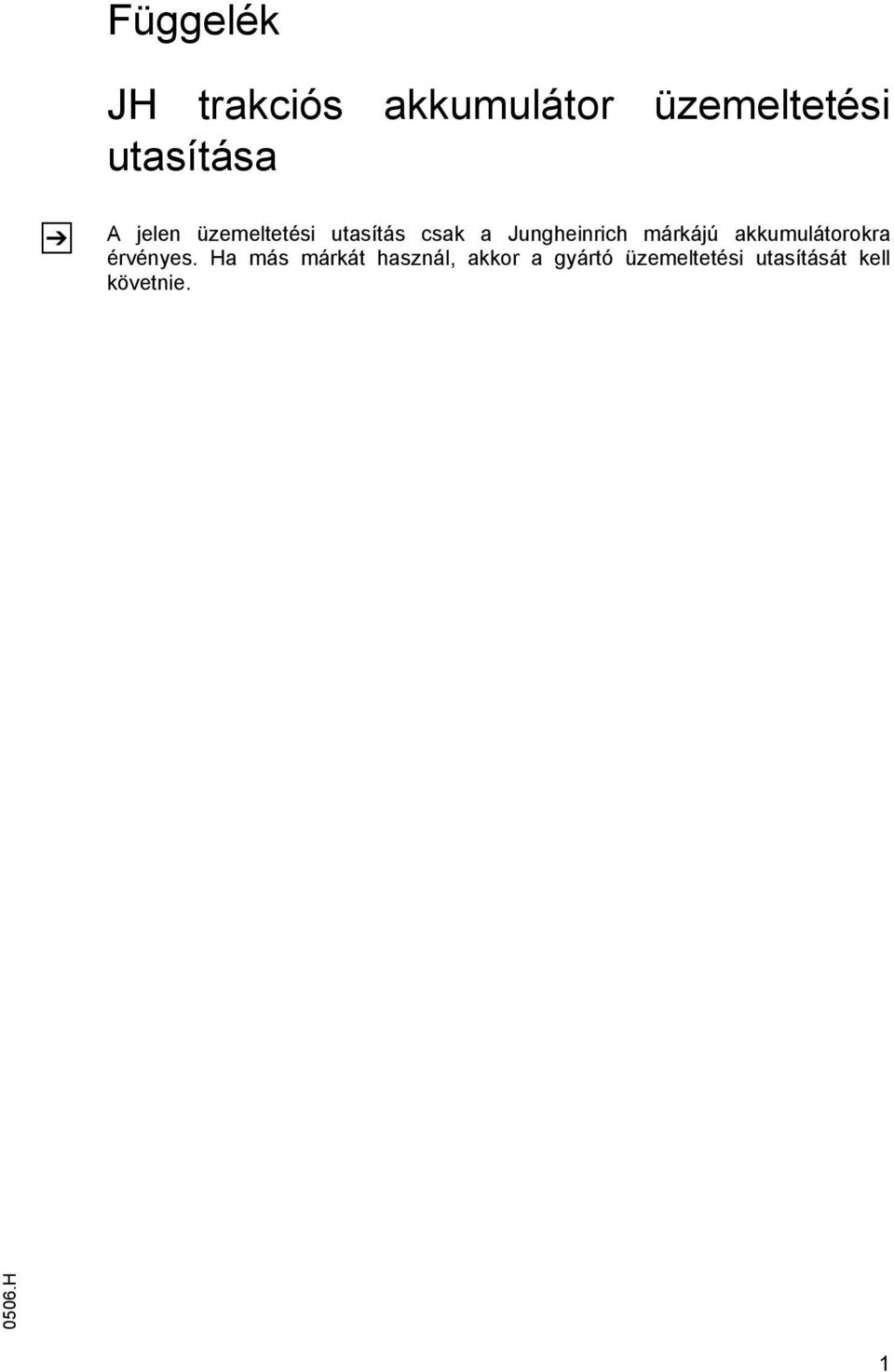

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

12 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a teherbírástáblán látható és nem léphet túl. A rakománynak fel kell feküdnie a teheremel eszközre, vagy a gyártó által engedélyezett adapterrel vehet fel. A terhet teljesen fel kell emelni, lásd "Teher felvétele, szállítása és lerakása" oldalon 97. Terhek felemelése és süllyesztése. Terhek be- és kitárolása. Lesüllyesztett terhek szállítása. Tilos a felemelt teherrel (>500 mm) történ haladás. Kétszintes üzemmódban a teheremel eszközt nem szabad magasabbra emelni, mint 1800 mm. Ekkor az alsó tehernek nehezebbnek kell lennie, mint a fels nek. Tilos személyek szállítása és emelése. Tilos a terhek tolása vagy húzása. 11

13 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Az útvonalak megengedett felület- és pontszer terhelését nem lépheti túl. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 16 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás az emelked kön. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMETETÉS! Széls séges feltételek között történ alkalmazás A targonca széls séges feltételek között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos a szabadban vagy veszélyeztetett területen üzemeltetni. 12

14 3.1 Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t) A targonca kiegészít leg ipari és kisüzemi környezetben megengedett alkalmazási feltételekkel szabadban és h tött térben vagy friss tartományban is alkalmazható. A biztosított leállítás csak beltéri helyiségben vagy h tött területeken engedélyezett. Engedélyezett h mérséklettartomány -10 C és +40 Cközött. A biztosított leállítás csak +5 C és +40 C között megengedett. Maximális páratartalom 95% nem kondenzáló. Az alkalmazási területek cseréje lehetséges, de párakicsapódás és lehetséges korrózióképz dés miatt általában minimalizálni kell. A párakicsapódás csak akkor megengedett, ha a targonca végezetül teljesen meg tud száradni. Az akkumulátor töltése +5 C alatt nem megengedett. 3.2 Beltéri használat mélyh t házban h t házi felszereléssel (o) A targonca ipari és gyári környezetben történ megengedett alkalmazási feltételekben marad túlnyomóan h t házban. A targonca a h t házat csak rövid id re hagyhatja el teherátadás miatt. Engedélyezett h mérséklettartomány -28 C és +25 Cközött. Maximális páratartalom 95% nem kondenzáló. A párakicsapódás csak akkor megengedett, ha a targonca végezetül teljesen meg tud száradni. A -10 C alatti h tési tartományban a targoncát folyamatosan üzemeltetni kell és legfeljebb 15 percig lehet biztosítva leállítva. Az akkumulátor töltése +5 C alatt nem megengedett. ÉRTESÍTÉS Az akkumulátor sérülése Alacsony töltési szint esetén növekv lehülés során az akkumulátor sérülhet. Alacsony töltési szint esetén feltétlenül kerülje el a -28 C és -5 C közötti tartományban való alkalmazást. Alacsony töltési szint esetén lehet ség szerint kerülje el a -5 C és +5 C közötti tartományban való alkalmazást. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon

15 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. ÉRTESÍTÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 14

16 B A járm leírása 1 Alkalmazási leírás A targonca egy elektromos vezérl karos emel kocsi lehajtható vezet állással. Egyenes talajon történ emelésre és áruk szállítására alkalmas. Egyenetlen talajon történ haladás során a kerékkar emelés (csak ERC 212z/214z/216z esetén) megnöveli a szabad magasságot. A targoncával a rakományt 5,35 m magasságban lehet letenni és felvenni, valamint alkalmas a hosszabb útszakaszon történ szállításra is. A névleges teherbírást az adattábla vagy a Qmax teherbírástábla tartalmazza. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. ERC Típusmegjelölés 2 Gyártási sorozat 14 Névleges teherbírás x 100 kg z Kerékkar emelés A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

17 2 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Balra 2 Hajtásirány 3 Terhelés iránya 4 Jobbra 16

18 3 A részegységek leírása és mħködésleírás 3.1 A részegységek áttekintése tooltip oo ip o p

19 Sz Megnevezés Sz Megnevezés 5 t Vezérl kar 12 t Teherfelvev szerkezet 6 t Véd üveg o Kétszintes üzem (csak ERC 212z/214z/216z-nál) o Véd rács h t házi alkalmazáshoz 13 o Behajtható biztonsági kengyelek 7 t Emel oszlop 14 t Elüls burkolat 8 t Menetkapcsoló 15 t Lehajtható vezet állás 9 t Ráfutás elleni biztosító gomb 16 t Hajtókerék 10 t o Hálózati csatlakozó (beépített Töltési állapot kijelzése 17 tölt berendezés) o CanDis 18 t VÉSKI kapcsoló 11 t Kapcsolózár 19 t Akkumulátor fedél o CanCode 20 t rögzített támasztókerék (állítható magasságú) o ISM o rugós támasztókerék (hidraulikusan kormányzott) t = Alapkivitel o = Extra tartozék 18

20 3.2 M ködésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A kerekeket stabil ütközésvéd borítja. Elengedéskor egy gázrugó nyomja felfelé a vezérl kart és kioldja a fékezést. A piros testvéd kapcsoló gyalogvezérlés üzemmódban hajtásirányú haladás esetén behajtott vezet állással és behajtott biztonsági kengyelekkel (o) testtel való érintkezés esetén átkapcsolja a menetirányt. A targonca lefékez, a kezel t l ellentétes irányba halad és lefékez. A kezel vel történ ütközés elkerülhet. A testvéd funkció vezet állásos üzemmódra is aktiválható (o). A VÉSLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. A véd üveg vagy a véd rács (o) a kezel védelmét szolgálja az emel oszlop mozgó alkatrészeit l és a lecsúszó rakománytól. A vészleállás biztonsági koncepciója A vészleállást a menetvezérlés indítja. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. A kormányvezérlés rendszerállapot jelet küld, amit a menetvezérlés ellen riz. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a járm fékje a leállás eléréséig. A CanDis (o) ellen rz jelzései kijelzik a vészleállást. VIGYÁAT! A targonca automatikusan lefékez Ha a rendszer jelkimaradást vagy hibát észlel, vészfékezéssel reagál, és a targoncát álló helyzetig vagy egy érvényes jelszintig fékezi le. Tartson megfelel távolságot a targoncával. Kezel hely A targonca lehajtható vezet állással és mozgatható biztonsági oldaltámasszal (o) rendelkezik. 19

21 Hidraulikus berendezés Az emelés és süllyesztés funkciókat az Emelés és a Süllyesztés gombbal lehet m ködtetni. Az emelés gomb megnyomásával elindul a hidraulikus szivattyú, és az olajtartályból az emel hengerhez szállítja a hidraulikaolajat. A kétszereskétfokozatú-emel oszlop () (o) vagy a háromszoros-teleszkópos oszlop (D) (o) esetén a teheremel eszköz els emelése (szabademelés) az építési magasság módosítása nélkül egy rövid, középen elhelyezett szabademel hengerrel történik. Haladóm Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladóm -motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, az er teljes gyorsításról és az elektronikusan szabályozott, energiavisszanyer fékezésr l. A rakománytól és a környezett l függ en 3 menetprogram közül választhat: nagy teljesítmény és energiatakarékos jelleggörbe egyaránt elérhet. Vezérl kar A kormányzás ergonomikus vezérl rúddal történik. A haladási és emelési funkciók fogásváltás nélkül finoman kezelhet k. A vezérl kar 140 -os kormányszöggel rendelkezik, ami progresszív elektronikus kormányzáson keresztül a hajtókerék 180 -os kerék kormányzását jelenti. Elektromos kormányzás Az elektromos kormányberendezés önfelügyelettel rendelkez rendszer. A kormányvezérlés ennek során folyamatosan ellen rzi a teljes kormányrendszert. Ha a haladásvezérlés hibát érzékel, akkor megszakítja a haladás üzemmódot és megállásig fékez. Végezetül a rögzít fék behúzásra kerül. Villamos berendezés A targonca elektronikus haladásvezérléssel rendelkezik. A targonca elektromos berendezése 24 Volt üzemi feszültséggel rendelkezik. Kezel - és kijelz elemek Az ergonomikus kezel elemek fáradságmentes kezelést tesznek lehet vé a haladó mozgás és a hidraulikus mozgatások finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelz je kijelzi a mindenkori akkumulátorkapacitást. A CanDis kijelz elem (o) a kezel nek fontos információkat jelez, mint üzemórák, akkumulátor kapacitás, eseményüzenetek. 20

22 Emel oszlop A nagyszilárdságú acélprofilok keskenyek, ami jó kilátást tesz lehet vé a teherfelvev szerkezetre. Az emel sínek, valamint a teherfelvev szerkezet tartós kenés és ezáltal karbantartást nem igényl, ferdén elhelyezett görg kön mozognak. Tehervéd rács (o) Alacsony vagy kis alkatrészek véd üveg vagy tehervéd rács (o) feletti mozgatásához egy tehervéd rács ajánlott, mint kiegészít véd berendezés. A tehervéd rács a teheremel eszközre van felszerelve és védi a kezel t és a targoncát a lees terhekt l. A kitolt oszlopmagasság (h4) a teheremel eszközre szerelt tehervéd rácsnak megfelel en növekszik. FIGYELMETETÉS! Sérülésveszély lees terhek által A véd üveg vagy véd rács (o) felett mozgatott alacsony vagy kisdarabos terhek, amik a tehervéd rácson túlérnek, veszélyeztetik leeséskor a kezel t és a targoncát. Alacsony vagy kisdarabos terheket, amik a tehervéd rácson túlérnek, intézkedések által biztosítani kell, mint a fóliával történ csomagolás Üzemóra-számláló Helyezze a targoncát üzemkész állapotba, lásd "Üzemkész állapot létrehozása" oldalon 75 vagy lásd "Kezel billenty CanCode (o)" oldalon 115. Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és a kezel a vezet álláson áll Üzemóraszámláló gyalogkíséret üzemmódban Helyezze a targoncát üzemkész állapotba, lásd "Üzemkész állapot létrehozása" oldalon 75 vagy lásd "Kezel billenty CanCode (o)" oldalon 115. Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és egyet az alábbi kezel elemek közül m ködtettek: Állítsa a vezérl kart F menettartományba, lásd "Haladás" oldalon 84. Emelés nyomógomb, lásd oldal 94. Süllyesztés nyomógomb, lásd oldal

23 4 M szaki adatok A m szaki adatok a német Targonca adatlap el írásainak felel meg. A m szaki változtatás és kiegészítés jogát fenntartjuk. 4.1 Teljesítményadatok ERC 212 / 212z ERC 214 / 214z ERC 216 / 216z Q Névleges teherbírás kg Teherbírás az oszlopemelés során 1 kg Névleges teherbírás kerékkar emelés esetén 2 kg D Tehersúlypont-távolság standard villahossz esetén mm Haladási sebesség biztonsági 6,0 / 6,0 6,0 / 6,0 6,0 / 6,0 oldaltámasz nélkül (t) névleges terheléssel / névleges km/ h terhelés nélkül Haladási sebesség biztonsági 7,0 / 7,0 7,0 / 7,0 7,0 / 7,0 oldaltámasszal (o) névleges terheléssel / névleges km/ h terhelés nélkül Haladási sebesség biztonsági 9,0 / 9,0 9,0 / 9,0 9,0 / 9,0 oldaltámasszal (o) és km/ hidraulikus támasztókerékkel (o) h névleges terheléssel / névleges terhelés nélkül Emelési sebesség névleges 0,13 / 0,22 0,16 / 0,25 0,15 / 0,25 m/s terheléssel / névleges terhelés nélkül (szabályozható (T) Süllyesztési sebesség névleges 0,43 / 0,30 0,41 / 0,34 0,41 / 0,34 m/s terheléssel / névleges terhelés nélkül (szabályozható (T) Max. kapaszkodóképesség 10 / 16 9 / 16 8 / 16 % (legalább 5 min. ideig) rakománnyal / rakomány nélkül Haladóm motor, teljesítmény S2 2,8 2,8 2,8 kw 60 min. Emel m motor, teljesítmény 2,0 3 3,0 4 3,0 4 kw 1. az emelési magasság függvényében. 2. Csak ERC 212z-216zszámára. 3. S3 12% esetén 4. S3 11% esetén 22

24 4.2 Méretek ERC 212/214/216 23

25 ERC 212z/214z/216z 24

26 Megnevezés ERC 212 / 212z *) D: x -42 mm, l mm, l mm ERC 214 / 214z ERC 216 / 216z Standard emel oszlop T T l 1 Teljes hossz* 2046 / / / 2081 mm l 2 Elüls szerkezet hossza* 896 / / / 931 mm h 1 Magasság behúzott emel oszloppal, 100 mm emelés esetén mm (h 2 ) Szabademelés mm h 3 Emelés mm h 4 Az emel oszlop magassága kitolt pozícióban mm h 13 Villák magassága lesüllyesztett állapotban mm Vezérl kar magassága mm h 14 menethelyzetben (min.) Vezérl kar magassága mm menethelyzetben (max.) y Keréktávolság 1336 / / / 1592 mm x Rakománytávolság* 688 / / / 910 mm b 1 / Teljes szélesség mm b 2 b 5 Küls villaélek távolsága mm b 10 Nyomtáv elöl mm b 11 Nyomtáv, hátul 400 / / / 385 mm s Emel villák mérete mm e Emel villák mérete mm l Emel villák mérete mm m 2 Szabad magasság a 30 / / / 20 mm keréktáv közepén Wa Fordulókör sugár 1597 / / / 1847 mm Ast Munkafolyosó szélesség keresztben elhelyezett 1000 x 1200-as raklap esetén *)**) 2259 / / / 2287 mm Ast Munkafolyosó szélesség hosszában elhelyezett 800 x 1200-as raklap esetén *)***) Saját tömeg: 2309 / / / 2337 mm lásd "Tömeg" 4.3 fejezetben 25

27 **) átlósan, VDI szerint: +215 mm ***) átlósan, VDI szerint: +138 mm 26

28 4.3 Tömeg Megnevezés ERC 212 ERC 214 ERC 216 Standard emel oszlop 290 T 280 T Önsúly akkumulátorral kg Tengelyterhelés névleges rakománnyal 900/ / / 1840 kg elöl / hátul Tengelyterhelés rakomány nélkül elöl / hátul 840 / / / 350 kg Megnevezés ERC 212z ERC 214z ERC 216z Standard emel oszlop 290 T 280 T Önsúly akkumulátorral kg Tengelyterhelés névleges rakománnyal 1190 / / / 1620 kg elöl / hátul Tengelyterhelés rakomány nélkül elöl / hátul 950 / / / 330 kg 4.4 Kerékabroncs Megnevezés ERC 212/ 212z ERC 214/ 214z ERC 216/ 216z Abroncsméret elöl 230x77 mm Kerékméret hátul (egyszer ) Kerékméret hátul (Tandem) 85x110 / 85x95 85x85 / 85x75 85x110 / 85x95 85x85 / 85 x75 85x110 / 85x95 85x85 / 85x75 Támasztókerék 140x54 / 180x75 mm Kerekek, száma elöl / hátul (x = hajtott) 1x+1 / 2 mm mm 27

29 4.5 EN szabványok Tartós zajszint ERC 212/214/216/212z/214z/216z: 68 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció ERC 212/214/216/212z/214z/216z, fix támasztókerék: 0,88 m/s² ERC 212/214/216/212z/214z/216z, rugózott támasztókerék: 0,70 m/s² az EN szabvány szerint A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A járm számára egy alkalommal kerülnek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, lásd "A munkavállalókat ér vibrációk mérése" oldalon 171. A mér lánc bels pontossága 21 C-on és ± 0,02 m/s²-nél. A további eltérések mindenekel tt az érzékel pozícionálása, valamint a különböz vezet i testsúlyok miatt lehetségesek. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMETETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 28

30 4.6 Alkalmazási feltételek Környezeti h mérséklet h t házi felszerelés nélkül: -10 C és +40 C közötti tartományban történ üzemeltetés során, lásd "Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t)" oldalon 13 h t házi felszereléssel: -28 C és +25 C közötti tartományban történ üzemeltetés során, lásd "Beltéri használat mélyh t házban h t házi felszereléssel (o)" oldalon 13 Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 4.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága - Villamos követelmények szerinti, rendeltetésszer használata esetén. 29

31 5 Jelölési helyek és típustáblák 5.1 Az olyan figyelmeztetę és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni. Jelölési helyek Megnevezés Emelési magasságjelzés a teherbírástáblának megfelelęen, lásd oldal 32 Teherbírástábla, teherbírás / tehersúlypont / emelési magasság A felemelt teher alá lépni tilos tiltó tábla Függesztési pontok daruval történę berakodáshoz Típustábla Tilos az emelęoszlopon keresztülnyúlni! tiltó tábla Vizsgamatrica Típustábla, akkumulátor Sorozatszám Sz

32 5.2 Típustábla Az ábra az EU tagállamok szerinti szabványos kivitelt ábrázolja. Más országokban a típustábla kivitele eltér lehet Sz. Megnevezés Sz. Megnevezés 30 Típus 36 Gyártási év 31 Sorozatszám 37 Tehersúlypont távolsága mm-ben 32 Névleges teherbírás kg-ban 38 Hajtásteljesítmény 33 Akkumulátorfeszültség V-ban 39 Min./max. akkumulátorsúly kgban 34 Önsúly akkumulátor nélkül kg-ban 40 Gyártó 35 Opció 41 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (31). 31

33 5.3 A targonca teherbírástáblája Eddigi teherbírástábla 22 Serial-Nr. HH3 HH2 HH1 HH1 H [mm] Q1 D1 Q [kg] D [mm] Aktuális teherbírástábla 22 SERIAL NO. HH3 HH2 HH1 mm Q1 D1 kg mm A teherbírástábla (22) megmutatja, hogy mekkora a targonca maximális Q teherbíró képessége (kg-ban) egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a megfelel H emelési magasság (mm-ben). Példa a maximális teherbírás kiszámítására: G tehersúlypontnál D1 tehersúlypont távolságon belül és HH1 emelési magasságig a Q1 maximális teherbíró képesség. 32

34 Tehersúlypont távolság G G D d1 d 2 d 2 D A teherfelvev eszköz D tehersúlypont távolságát vízszintesen a villahát els élét l, függ legesen pedig a teherfelvev szerkezet fels élét l kell megadni. A teherbírástábla az alapkivitel teheremel eszközéhez 500 mm, 600 mm és 700 mm érvényes tehersúlypont távolságokat jelöl meg. Az ábrán bemutatott teheremel eszköz és a tényleges G tehersúlypont közötti d 1 és d 2 távolságok a D tehersúlypont távolságnál kisebbnek vagy azzal egyenl nek kell lennie (d 1 D und d 2 D) a borulásveszély elkerülése érdekében, lásd "Teher felvétele, szállítása és lerakása" oldalon 97. Emelési magassághatárok D A küls oszlopon (42) és a bels emel oszlopon (43) látható nyílformájú jelölések jelzik a kezel nek, hogy mikor éri el a teherbírástáblán el írt emelési magassághatárt HH1 HH1 33

35 5.3.1 Példa a teherbírástábla használatára (575 mm) 1150 mm SERIAL NO. 800 mm (400 mm) mm Példa-teher (raklapon): több, ugyanolyan méret és tömeg doboz Rakomány magassága: 800 mm Rakomány hossza: 1150 mm A tehersúlypont és teherfelvev szerkezet közötti távolság: 400 mm függ legesen, 575 mm vízszintesen Az egyenletes súlyelosztású terhek tehersúlypontja a geometriai térfogat középpontban van. A teljes térfogatra jellemz egyenletes súlyelosztással rendelkez szögletes terhek teher súlypontja a teher hossza, magassága és szélessége közepén van. A teherfelvev szerkezet tehersúlypont távolsága: A teherbírástábla a teheremel eszközhöz 500 mm, 600 mm és 700 mm érvényes tehersúlypont távolságokat jelöl meg. A második megjelölt tehersúlypont távolság az alábbi példához illik: 600mm-rel nagyobb, mint a 400mm-es és 575mm-es a tehersúlypont és teherfelvev szerkezet közötti távolságok. A teherbírástábla szerinti névleges teherbírás az emelési magasságoktól függ en 600mm-es tehersúlypont távolságnál: 2900mm-es emelési magasságig a maximális teherbíró képesség 1200kg. 3200mm-es emelési magasságig a maximális teherbíró képesség 1050kg. 3600mm-es emelési magasságig a maximális teherbíró képesség 850kg. 700 kg mm 34

36 5.4 Szélterhelés Nagyfelület terhek emelésekor, süllyesztésekor és szállításakor a szélterhelés befolyásolja a targonca stabilitását. Ha könny terhet tesz ki szélterhelésnek, akkor rögzítse külön a terhet. Ezáltal elkerülhet a teher elcsúszása vagy leesése. Szükség esetén mindkét esetben szüntesse be az üzemeltetést. 5.5 Rakodó- és szállítóüzem teherbírástábla Csak ERC 212z-216z esetén Kétszintes opció esetén nem A rakodó- és szállítóüzem teherbírástábla (44) adja meg a targonca Q (kg-ban) teherbírását rakodó- és szállítóüzemben: 44 A B A= Rakodóüzem (terhek be- és kitárolása): Magasemelés során (oszlopemelés) a teherbírást az emelési magasság függvényében kell figyelni, lásd "A targonca teherbírástáblája" oldalon 32. B= Szállítóüzem: Teherbírás vízszintes szállítás esetén max kg felemelt kerékkarokkal magasemelés nélkül (oszlopemelés). Rakodóüzemben a terheket felemelt alacsonyemeléssel (kerékkar emelés) 1800 mm emelési magasságig rakodható be és ki. Az 1800 mm feletti emelési magassághoz az alacsonyemelést (kerékkar emelés) le kell süllyeszteni. Tilos a felemelt teherrel (>500 mm) történ szállítás. 35

37 5.6 Rakodó-, szállító- és kétszintes üzem teherbírástábla Csak ERC 212z-216z esetén Csak kétszintes opció esetén VIGYÁAT! A stabilitás veszélyeztetése Annak érdekében, hogy a stabilitást ne kerüljön veszélybe, két rakodólap szállítása esetén a súlyt figyelembe kell venni, hogy a targonca ne billenjen. A nehezebb raklapot mindig alul szállítsa, hogy ne veszélyeztesse a stabilitást. Eddigi teherbírástábla A kétszintes üzemmód teherbírástáblája (44) adja meg a járm Q kg teherbírását haladás üzemmódban: 44 A B C A= felemelt teherrel történ szállítás tiltása. B= teherbírás vízszintes szállítás esetén felemelt kerékkarral, oszlopemelés nélkül max. XXX kg. C= kétszintes üzemmód: Maximális emelési magasság 1800 mm. Magasemelésnél a maximális teherbírás a értéknek felel meg. Magasemelés és alacsonyemelés során a maximális teherbíróképesség összesen XXX kg. 36

38 Aktuális teherbírástábla A rakodó- és szállító- és kétszintes üzem teherbírástábla (44) adja meg a targonca Q (kg-ban) teherbírását rakodó- és szállító- és kétszintes üzemben: 44 A B C A= Rakodóüzem (terhek be- és kitárolása): Magasemelés során (oszlopemelés) a teherbírást az emelési magasság függvényében kell figyelni, lásd "A targonca teherbírástáblája" oldalon 32. B= Szállítóüzem: Teherbírás vízszintes szállítás esetén max kg felemelt kerékkarokkal magasemelés nélkül (oszlopemelés). C= Kétszintes üzemmód: Magasemelésnél (oszlopemelés) a maximális teherbírás a kg értéknek felel meg. A maximális teherbírás magasemelésben (oszlopemelés) és alacsonyemelésben (kerékkar emelés) összesen max kg. Rakodóüzemben a terheket felemelt alacsonyemeléssel (kerékkar emelés) 1800 mm emelési magasságig rakodható be és ki. Az 1800 mm feletti emelési magassághoz az alacsonyemelést (kerékkar emelés) le kell süllyeszteni. Tilos a felemelt teherrel (>500 mm) történ szállítás. Kétszintes üzemmódban a maximális emelési magasság 1800 mm. 37

39 38

40 C Szállítás és els üzembe helyezés 1 Darus berakodás FIGYELMETETÉS! Veszély, ha a daruzást a feladatra ki nem oktatott személyek végzik A nem megfelel oktatással rendelkez személyek által végzett szakszer tlen daruzás a targonca lezuhanásához vezethet. Ezért a m velet során személyi sérülés és anyagi kár veszélye áll fenn. A berakodás különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. FIGYELMETETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel eszközök alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellen rzött mozgást végezzen. Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. Daruval történ rakodás esetén viseljen személyi véd eszközöket (p l. biztonsági véd cip t, véd sisakot, sárga mellényt, véd keszty t stb.). Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába és ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel berendezéseket szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. 39

41 A targonca daruval történ rakodása 24 El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 77. Szükséges szerszám és anyag Emel szerkezet Darulánc Eljárásmód Csatlakoztassa a daru láncát a kötési pontokon (24). A targonca most már készen áll a daruval történ berakodásra. 40

42 2 Szállítás FIGYELMETETÉS! Ellen rizetlen mozgás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodás csak különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak vagy a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú rögzít hevedereket használjon. Használjon csúszásgátló anyagokat a göngyöleg (raklap, ék,...), p. l. csúszásgátló sz nyeg. A targonca rögzítése szállításhoz El feltételek Rakodja be a targoncát. Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 77. Szükséges szerszám és anyag Rögzít hevederek Eljárásmód A rögzít hevedereket (45) a targoncához és a szállítój rm höz kell kötni, és kell en meg kell feszíteni. A targonca most már készen áll a szállításra

43 3 Els üzembe helyezés FIGYELMETETÉS! A nem megfelel energiaforrás használata balesetet okozhat Az egyenirányított váltóáram károsítja a különböz alkatrészeket (vezérlések, érzékel k, motorok, stb.) az elektronikus rendszerben. A nem megfelel kábelek (túl hosszú, túl kis keresztmetszet) az akkumulátorhoz (úszókábel) felmelegedhet, és így a targonca valamint az akkumulátor kigyulladhat. A targoncát csak akkumulátorárammal szabad hajtani. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m- nél, és legalább 50 mm²-es vezeték-keresztmetszettel kell rendelkezniük. Eljárásmód Ellen rizze a felszerelés teljességét. Szükség esetén szerelje be az akkumulátort, lásd "Az akkumulátor ki- és beszerelése" oldalon 57. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon 49. A targoncát most üzembe lehet helyezni, lásd "A targonca el készítése az üzemeltetésre" oldalon 73. ÉRTESÍTÉS Teher emelése tilos, ha a targoncát tölt kábellel üzemeltetik küls akkumulátorról. ÉRTESÍTÉS H t házi használatra felszerelt targoncák A h t házi használatra készült targoncák h t házi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emel állványra szerelt véd ablak helyett véd ráccsal rendelkeznek. A h t házi használatra alkalmas hidraulikaolajjal feltöltött targonca h t házon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. VIGYÁAT! Rossz kilátás a véd fólia miatt A véd üveg véd fóliája a kezel kilátását ronthatja. Távolítsa el a véd fóliát (szállításbiztosító) mindkét oldalon a véd üvegr l. Lelapult kerekek Hosszabb leállítás után a kerekek futófelülete kilapulhat. A lapultság negatív hatással van a biztonságra és a stabilitásra. A lapultság egy rövid távolság megtétele után elt nik. 42

44 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az akkumulátor és az akkumulátortölt állomás gyártójának el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A helyiségnek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. VIGYÁAT! A nem megfelel oltókészülék használata balesetet okozhat T z esetén a vízzel oltás reakciót válthat ki az akkumulátor savval. A sav marási sérüléseket okozhat. Használjon porral oltót. Az ég akkumulátorokat tilos vízzel oltani. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. FIGYELMETETÉS! Rövidzár okozta égési sérülés veszélye A sérült kábelek rövidzárat okozhatnak, így a targonca és az akkumulátor is kigyulladhat. Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 43

45 FIGYELMETETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMETETÉS! A nem megfelel, Jungheinrich által a targoncában történ használatra nem jóváhagyott akkumulátorok használata veszélyes Az akkumulátorok kialakítása, tömege és méretei nagy mértékben befolyásolják a targonca üzemkészségét, különös tekintettel az állékonyságra és teherbírásra. Nem megfelel, Jungheinrich által az adott targoncához nem engedélyezett típusú akkumulátor használata az energia-visszatáplálás során a targonca fékezési jellemz i romlásához vezethet, az elektromos vezérlést is jelent s mértékben károsíthatják és személyek biztonságát és egészségét is veszélyeztetik! Csak a Jungheinrich által az adott targoncához engedélyezett típusú akkumulátort szabad használni. Az akkumulátor felszereltségében történ változtatás csak a Jungheinrich hozzájárulásával megengedett. Az akkumulátor cseréjénél, ill. beszerelésénél ügyeljen arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. A gyártó által nem engedélyezett akkumulátorok használata szigorúan tilos. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 77). 44

46 2 Akkumulátortípusok A kivitelt l függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: ERC 212/214/216 Akkumulátortípus Kapacitás (Ah) 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 3 PzS PzV PzS PzV min. tömeg (kg) max. méretek (mm) 624X284X X284X X284X X284X537 3 PzV X284X537 3 PzS X284X537 3 PzV X284X628 XFC X284X628 3 PzV X284X628 3 PzM X284X628 3 PzS X284X628 3 PzS 375 Lib.Silver X284X628 EJC 212z/214z/216z Akkumulátortípus Kapacitás (Ah) 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor min. tömeg (kg) max. méretek (mm) 2 PzS X212X635 3 PzV wf X212X635 3 PzV X212X635 45

47 Akkumulátortípus Kapacitás (Ah) 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor min. tömeg (kg) max. méretek (mm) 3 PzS X212X635 3 PzS trvg X212X635 3 PzS 375 Lib.Silver X212X635 3 PzM X212X635 XFC X212X635 Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. 46

48 3 Az akkumulátor hozzáférhet vé tétele FIGYELMETETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelked n, vagy felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targonca legyen sík talajon leállítva. Különleges esetben a targoncát pl. ékekkel biztosítsa. Engedje le teljesen a teherfelvev szerkezetet. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Nem m köd képes fék esetén a járm vet úgy lehet biztosítani véletlen elmozdulás ellen, hogy ékeket helyez a kerekek alá. VIGYÁAT! Becsíp désveszély A fedél/burkolat behelyezésekor gondoskodjon arról, hogy semmi ne legyen a fedél/burkolat és a targonca között. 47

49 El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 77. Eljárásmód Nyomja le a VÉSLEÁLLÍTÓ kapcsolót (18). Nyissa ki az akkumulátorfedelet(19). Az esetleg meglév szigetel lapot el kell távolítani az akkumulátorról. VIGYÁAT! úzódásveszély a lecsapódó akkumulátorfedél által (ERC 212/214/216) Gy z djön meg róla, hogy az akkumulátorfedél a fels állásban van, és a rugóer megtartja. VIGYÁAT! úzódásveszély a lecsapódó akkumulátorfedél által (ERC 212z/214z/216z) Az akkumulátorfedél csak akkor van megfelel en felhajtva, ha több mint 90 -ban nyitva van. Ekkor megtartja a gravitáció. Tegye szabaddá az akkumulátort. 48

50 4 Az akkumulátor feltöltése FIGYELMETETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének, töltési kapacitásának és típusának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során a megfelel szell zés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül be kell tartani. ÉRTESÍTÉS Az akkumulátor sérülése Az akkumulátort, a tölt készüléket (töltési görbét) és az akkumulátor paramétert egymáshoz kell igazítani, máskülönben károsodás léphet fel. 49

51 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor feltöltése El feltételek Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 47. Eljárásmód Válassza le az akkumulátordugaszt (46) a járm dugaszról. Kösse össze az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelével (47). Indítsa el a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Ekkor folyamatban van az akkumulátor töltése. Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. El feltételek Az akkumulátor teljesen feltöltött állapotban van. Eljárásmód Fejezze be a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Kösse le az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelér l (47). Csatlakoztassa az akkumulátordugaszt (46) a targoncához. A targonca ismét üzemkész állapotban van. 50

52 4.2 Az akkumulátor integrált tölt készülékkel történ feltöltése (o) VESÉLY! Áramütés és gyulladás veszélye A sérült és nem megfelel kábel áramütést okozhat és túlhevülés miatti tüzet okozhat. Csak maximum 30 m hosszúságú hálózati kábelt használjon. Ügyeljen a regionális el írások betartására. Használatkor tekerje le a teljes kábeltekercset. Csak a gyártó eredeti hálózati kábelét használja. A szigetelési osztálynak és a savakkal és lúgokkal szembeni ellenállóságnak meg kell felelnie a gyártó hálózati kábele tulajdonságainak. A tölt csatlakozónak száraznak és tisztának kell lenni. FIGYELMETETÉS! Sérülések veszélye az integrált tölt berendezésen vagy feszültség alatt álló rászerelt alkatrészein Sérülések az integrált tölt berendezésen vagy a feszültség alatt álló rászerelt alkatrészein (hálózati kábel, csatlakozó) rövidzárlatot vagy áramütést okozhatnak. Az akkumulátor fedél lezárásakor a hálózati kábel nem csíp dhet be. A felfedezett hibát haladéktalanul közölje felettesével. Informálja az illetékes ügyfélszolgálatot. A meghibásodott targoncát jelölje meg, és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és elhárítása után szabad ismét üzembe helyezni. ÉRTESÍTÉS Az integrált tölt készülék szakszer tlen használata anyagi kárt okozhat Az akkumulátortölt készülékb l és az akkumulátorellen rz készülékb l álló integrált tölt készüléket nem szabad felnyitni. Meghibásodás esetén értesítse a gyártó szervizét. A tölt készüléket csak a Jungheinrich által szállított akkumulátorokkal vagy a gyártó szervize által a targonca számára engedélyezett, egyéb akkumulátorokhoz történ illesztés után szabad használni. Tilos a más targoncákkal történ csere. Tilos az akkumulátort egyszerre két tölt készülékhez csatlakoztatni. 51
