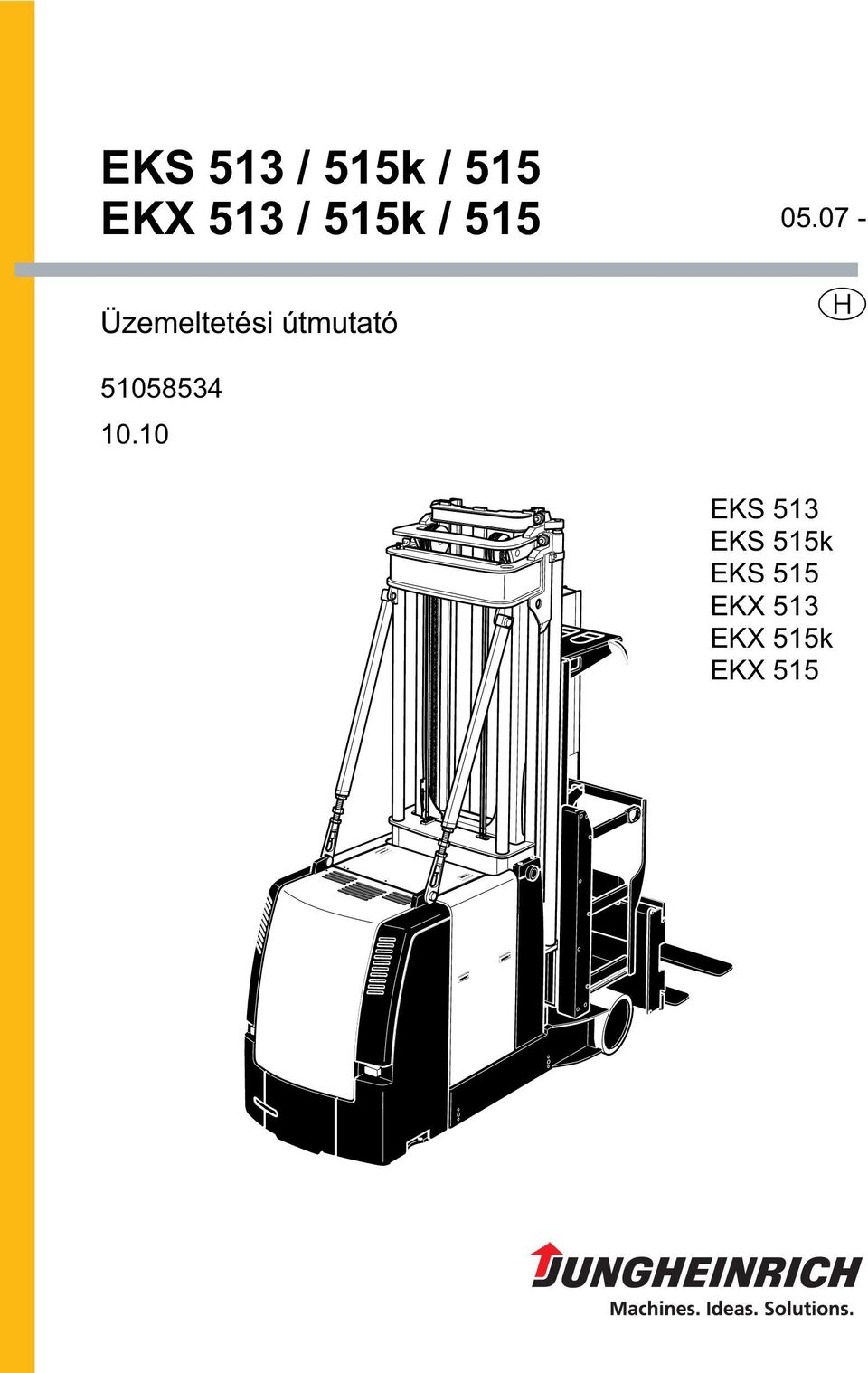

1 EKS 513 / 515k / 515 EKX 513 / 515k / 515 Üzemeltetési útmutató U EKS 513 EKS 515k EKS 515 EKX 513 EKX 515k EKX 515

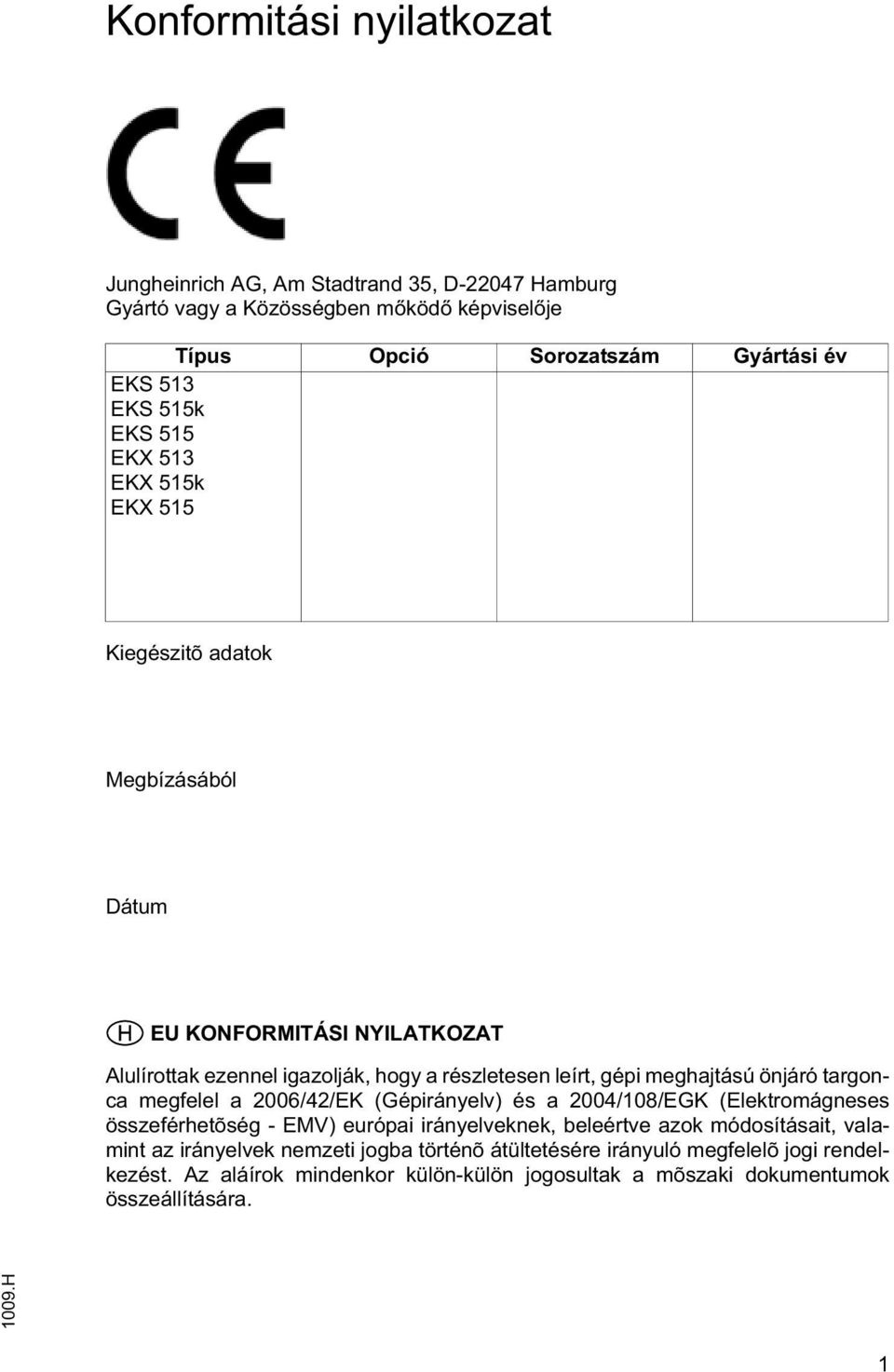

2 Konformitási nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év EKS 513 EKS 515k EKS 515 EKX 513 EKX 515k EKX 515 Kiegészitõ adatok Megbízásából Dátum U EU KONFORMITÁSI NYILATKOAT Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gépirányelv) és a 2004/108/EGK (Elektromágneses összeférhetõség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történõ átültetésére irányuló megfelelõ jogi rendelkezést. Az aláírok mindenkor külön-külön jogosultak a mõszaki dokumentumok összeállítására H 1

3 H

4 El szó Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜEMELTETÉSI UTASÍTÁS ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben kerültek elrendezésre. Valamennyi fejezet az 1. oldallal kezd dik. Az egyes lapokat a fejezet bet jele és az oldalszám azonosítja. Példa: a B 2 oldal a B fejezetben a második oldalt jelenti. A jelen üzemeltetési utasításban különböz targoncatípusok kerültek dokumentálásra. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. F M t o A biztonságtechnikai útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések el tt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások el tt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok el tt áll. A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. Készülékeinket folyamatosan továbbfejlesztjük. Kérjük megértésüket, hogy fenn kell tartanunk magunknak a jogot a forma, a felszereltség és a technika módosítására. Az üzemeltetési útmutató tartalmából ezért nem vezethet k le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - NÉMETORSÁG Telefon: +49 (0) 40/ H

5 0108.H

6 Tartalomjegyzék A Rendeltetésszer használat 1 Általános... A 1 2 Rendeltetésszer használat... A 1 3 Engedélyezett alkalmazási feltételek... A 2 4 Az üzemeltet kötelezettségei... A 2 5 A rászerelt egységek és/vagy tartozékok felszerelése... A 2 B A járm leírása 1 Alkalmazási leírás... B A menetirány meghatározása... B 2 2 A részegységek leírása és m ködésleírás... B Targonca - m ködésleírás... B 6 3 M szaki adatok alapkivitel esetén... B Teljesítményadatok... B Méretek (adatlap szerint)... B Emel állvány kivitele... B A motor adatai... B Tömeg... B Kerekek, futóm... B EN szabványok... B Alkalmazási feltételek... B Villamos követelmények... B 23 4 Jelölési helyek és típustáblák... B A targonca típustáblája... B A targonca teherbírástáblája... B Rászerelt egység teherbírástáblája (o)... B 28 5 Stabilitás... B 28 C Szállítás és els üzembe helyezés 1 Szállítás... C 1 2 Darus berakodás... C Az alapjárm berakodása daruval, felszerelt emel állvánnyal... C Daruzási pontok / rögzítési pontok... C Az akkumulátor daruval történ berakodása... C 4 3 A járm szállítás esetén történ biztosítása... C Az alapkészülék szállítás közbeni biztosítása... C Az emel állvány szállítás közbeni biztosítása... C A járm szállítási biztosítása felszerelt emel állvány esetén... C H I 1

7 4 Els üzembe helyezés... C A járm mozgatása akkumulátor nélkül... C Az emel állvány be- és kiszerelése... C 11 5 Üzembe helyezés... C Borulás elleni mechanikus védelem (t)... C Aktív stabilizátor (o)... C 14 D Akkumulátor karbantartás, újratöltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok... D 1 2 Akkumulátortípusok... D Az akkumulátortér méretei... D 3 3 Az akkumulátor hozzáférhet vé tétele... D 4 4 Az akkumulátor feltöltése... D 6 5 Az akkumulátor ki- és beszerelése... D Az akkumulátor akkumulátorszállító kocsival történ be- és kiszerelése (t)... D Az akkumulátor cseretartóval és villástargoncával történ be- és kiszerelése (o)... D Az akkumulátorrögzítés érzékel je (t)... D 18 6 Beépített tölt készülék / fedélzeti tölt (o)... D Leírás... D Különböz áramszed k... D Üzemmódok... D Kezelés különböz üzemmódok esetén... D Szimbólumok és jelentésük... D Beépített tölt készülékek / fedélzeti tölt k karbantartási tudnivalói... D 25 7 Az akkumulátorállapot és a savszint ellen rzése... D 26 8 "Sávos kijelz " az akkumulátor töltöttséget mutató kijelz n (t)... D Lemerülésfigyelés vonalas kijelzés esetén... D Az akkumulátorszimbólum színjelzései... D 29 9 Százalékos akkumulátortöltés-kijelzés (o)... D Az akkumulátorszimbólum színjelzései... D 30 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok... E 1 2 A kezel - és kijelz elemek leírása... E A kezel pulton elhelyezett kezel - és kijelz elemek... E A kijelz egységen elhelyezked kezel - és kijelz elemek... E Az alsó területen található piktogramok és nyomógombok... E A járm üzemállapotára vonatkozó piktogramok... E 22 3 A targonca üzembe helyezése... E A napi üzembe vétel el tti ellen rzések és tevékenységek... E A járm re történ felszállás és a járm elhagyása... E A vezet ülés kiszerelése... E H I 2

8 1109.H 3.4 A vezet hely beállítása... E A vezet ülés beállítása... E A kezel pult döntési szöge... E A kezel pult magasságának beállítása... E Üzemkész állapotba hozás (t)... E Üzemkész állapotba hozás kiegészít hozzáférési kóddal (o)... E ISM hozzáférési modul (o)... E Az üzemkész állapot létrehozása után elvégzend ellen rzések és tevékenységek... E A f emel és a pótemel referenciabeállítása... E A dátum és az id beállítása... E Kezel specifikus beállítások (o)... E 37 4 Munkavégzés a targoncával... E A targonca vezetésére vonatkozó biztonsági rendszabályok... E VÉSLEÁLLÍTÓ kapcsoló, haladás, kormányzás, fékezés... E Közlekedés keskeny folyosón... E Átlós haladás... E Emelés süllyesztés tolás billentés az állványfolyosókon kívül... E A tolókar eltolása és a villatartó egyidej billentése... E Teleszkópos asztal (o)... E Szimmetrikus villaoldaltoló (o)... E Villaállító berendezés (o)... E Teleszkópos villák (o)... E Szimmetrikus villaoldaltoló beépített villaállító berendezéssel (o)... E Aszimmetrikus villaoldaltoló beépített villaállító berendezéssel (o)... E Emelés süllyesztés eltolás billentés az állványfolyosókon belül... E Komissiózás és rakatolás... E Rakományegységek felvétele, szállítása és lerakása... E Emelési magasság el választása zóna megadásával (o)... E Vízszintes pozícionálás (o)... E A targonca biztonságos parkolása... E Hibaelhárítás... E Vészleállító berendezés... E A vezet hely / a kiegészít emel vészsüllyesztése... E A lazalánc-biztosító áthidalása... E A menethajtás letiltásának áthidalása (o)... E Az emelésletiltás áthidalása (o)... E A süllyesztésletiltás áthidalása (o)... E Járatvég-biztosító (o)... E IF vészleállás (3670 / 3752-es eseményüzenet)... E A járm keskeny kiszolgálási folyosóról történ mentése / a járm akkumulátor nélkül történ mozgatása... E A vezet fülke elhagyása ereszked ment készlettel... E 131 I 3

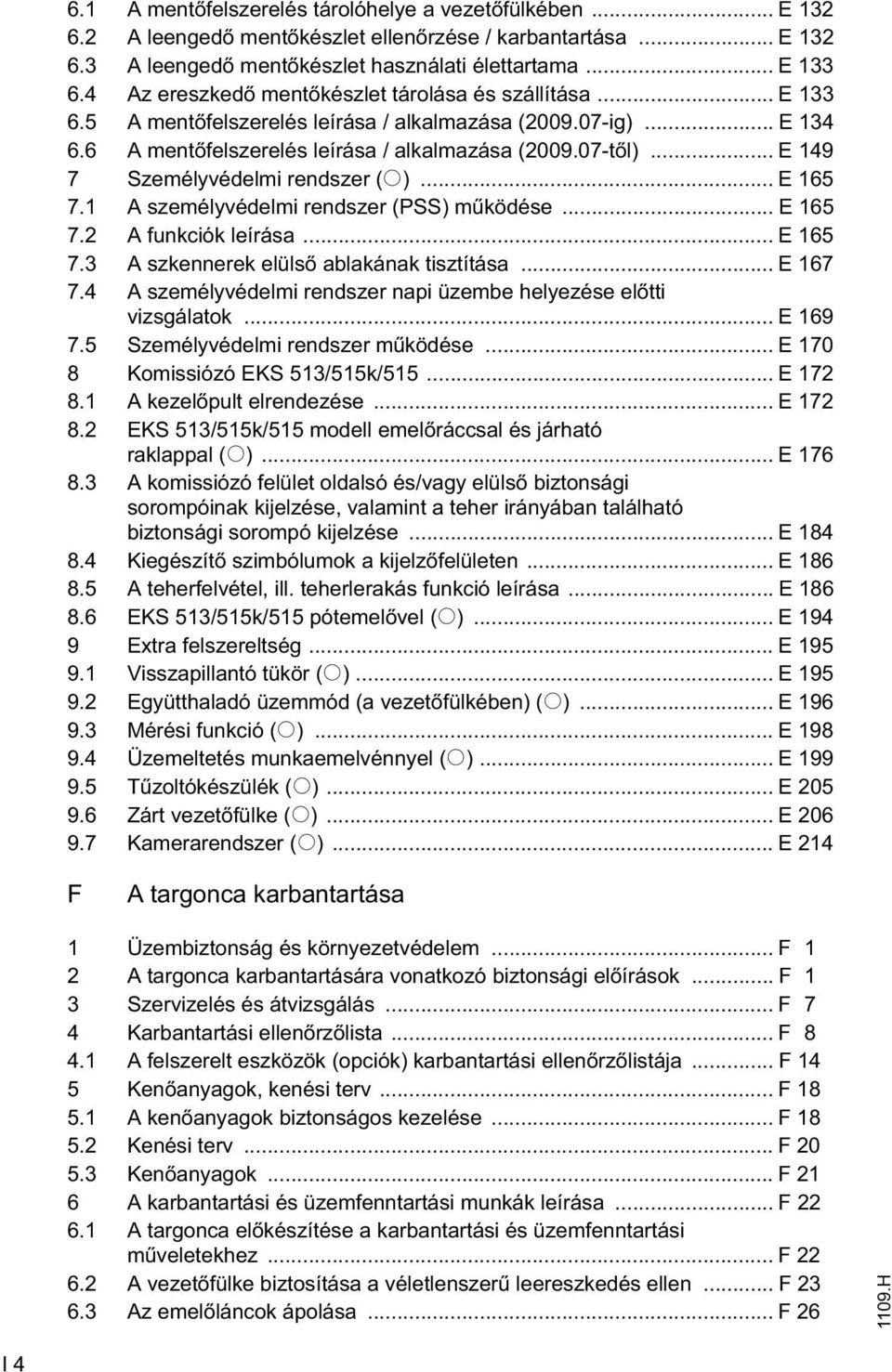

9 6.1 A ment felszerelés tárolóhelye a vezet fülkében... E A leenged ment készlet ellen rzése / karbantartása... E A leenged ment készlet használati élettartama... E Az ereszked ment készlet tárolása és szállítása... E A ment felszerelés leírása / alkalmazása ( ig)... E A ment felszerelés leírása / alkalmazása ( t l)... E Személyvédelmi rendszer (o)... E A személyvédelmi rendszer (PSS) m ködése... E A funkciók leírása... E A szkennerek elüls ablakának tisztítása... E A személyvédelmi rendszer napi üzembe helyezése el tti vizsgálatok... E Személyvédelmi rendszer m ködése... E Komissiózó EKS 513/515k/ E A kezel pult elrendezése... E EKS 513/515k/515 modell emel ráccsal és járható raklappal (o)... E A komissiózó felület oldalsó és/vagy elüls biztonsági sorompóinak kijelzése, valamint a teher irányában található biztonsági sorompó kijelzése... E Kiegészít szimbólumok a kijelz felületen... E A teherfelvétel, ill. teherlerakás funkció leírása... E EKS 513/515k/515 pótemel vel (o)... E Extra felszereltség... E Visszapillantó tükör (o)... E Együtthaladó üzemmód (a vezet fülkében) (o)... E Mérési funkció (o)... E Üzemeltetés munkaemelvénnyel (o)... E T zoltókészülék (o)... E árt vezet fülke (o)... E Kamerarendszer (o)... E 214 F A targonca karbantartása 1 Üzembiztonság és környezetvédelem... F 1 2 A targonca karbantartására vonatkozó biztonsági el írások... F 1 3 Szervizelés és átvizsgálás... F 7 4 Karbantartási ellen rz lista... F A felszerelt eszközök (opciók) karbantartási ellen rz listája... F 14 5 Ken anyagok, kenési terv... F A ken anyagok biztonságos kezelése... F Kenési terv... F Ken anyagok... F 21 6 A karbantartási és üzemfenntartási munkák leírása... F A targonca el készítése a karbantartási és üzemfenntartási m veletekhez... F A vezet fülke biztosítása a véletlenszer leereszkedés ellen... F Az emel láncok ápolása... F H I 4

10 6.4 Az emel lánc kenése, az emel állvány-idomok kifutásainak tisztítása és zsírozása... F Automatikus lánckenés (o)... F Az emel láncok ellen rzése... F Hidraulikatöml k... F A hajtásburkolat leszerelése / felszerelése... F A hidraulikaolajszint ellen rzése... F Az elektromos biztosítékok ellen rzése... F A targonca ismételt üzembevétele tisztítási vagy karbantartási munkák után... F 40 7 A targonca üzemen kívül helyezése... F Az üzemen kívül helyezés el tt szükséges tennivalók... F Az üzemen kívül helyezés alatt szükséges tennivalók... F A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése... F 44 8 Id közi és szokatlan jelenségek utáni biztonsági ellen rzések... F 45 9 Végleges üzemen kívül helyezés, ártalmatlanítás... F A munkavállalókat ér vibrációk mérése... F H I 5

11 I H

12 Függelék JH trakciós akkumulátor üzemeltetési utasítása A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

13 H

14 A Rendeltetésszer használat 1 Általános A jelen üzemeltetési útmutatóban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphet túl. A tehernek fel kell feküdnie a teherfelvev szerkezetre, vagy a gyártó által engedélyezett rászerelt egységgel vehet fel. A tehernek a villatartó hátoldalán és középpontosan az emel villák között kell lennie. Terhek emelése, süllyesztése és komissiózása. A rakományt keskeny folyosón kívül lehet leg alacsonyan szállítsa a padlózat felett. Tilos személyek szállítása és emelése. Tilos a rakományegységek tolása vagy vontatása. Az áthaladás emelked kön, ill. lejt kön tilos. Tilos a rakodórámpára / rakodóhídra történ felhajtás. Tilos a pótkocsi vontatása. Tilos ingó teher szállítása H A 1

15 3 Engedélyezett alkalmazási feltételek F Tilos elhagyni a haladási útvonalak engedélyezett területét és meghaladni azok pontterhelését. A nem belátható területeken külön személy segítségét kell igénybe venni. A targoncát nem szabad üzemeltetni t zveszélyes, robbanásveszélyes környezetben, korróziót okozó vagy er sen portartalmú környezetben. Ezenkívül a targonca nem használható elektromos berendezések védelem nélküli, aktív állapotú alkatrészei közelében. Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány +5 C és +40 C között. Egyenes talajon történ alkalmazás a DIN része szerint. A targonca és az állványzat közötti biztonsági távolság az EN pontja szerint. Legalább 100 mm biztonsági távolság a kötöttpályás targonca és az állványzat között. Legalább 125 mm biztonsági távolság az induktív vezetés targonca és az állványzat között. A széls séges feltételek között, ill. robbanásveszélyes területen történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen életveszélyt, balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi használója elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. A jelen használati útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Olyan kiegészít felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. Azonban a hatóságok jóváhagyása nem helyettesíti a gyártó engedélyét H A 2

16 B A járm leírása 1 Alkalmazási leírás Az EKX elektromotoros meghajtással rendelkez árurakodó, három oldalt kiszolgálni képes targonca. Az EKS villanymotor-hajtású árurakodó targonca. Mindkét járm a DIN része szerint egyenes talajon történ teherszállításra és árurakodásra alkalmas. Nyitott alsó résszel vagy keresztdeszkákkal rendelkez raklapokat a terhelt kerekek vagy görg s kocsik tartományán kívül képes felvenni. A járm vel a rakományokat egymásra lehet helyezni, a rakatokat szét lehet szedni, és hosszabb útszakaszon is lehet szállítani. Ennek során a vezet hely a teherfelvev szerkezettel együtt emelkedik, úgyhogy a kiszolgálandó polcmagasság kényelmesen hozzáférhet és jól belátható. Az állványrendszereket az EKX / EKS-nek megfelel en kell kialakítani. A Jungheinrich által kért és el írt biztonsági távolságokat (pl. EN , pont) feltétlenül be kell tartani: Sínvezetés targoncák esetén legalább 100 mm-es biztonsági távolságot kell tartani a polc és a targonca között. Induktív vezetés targoncák esetében a polc és a targonca közötti biztonsági távolságnak legalább 125 mm-nek kell lennie. Speciális rászerelt egységek alkalmazása esetén azonban a biztonsági távolság ennél nagyobb is lehet. A talajnak meg kell felelnie a DIN része el írásainak. Kötöttpályás sínes vezetéshez (SF) a keskeny folyosóknak vezet sínnel kell rendelkezniük. A járm keretre felcsavarozott, vulkollanból készült vezet görg k vezetik a járm vet a vezet sínek között. Az induktív vezet rendszer (IF) számára a talajban vezet huzalt kell lefektetni, amelynek jeleit a járm kereten elhelyezett érzékel k fogadják és a járm számítógépe feldolgozza. A terhelhet ségre vonatkozó adatot a típustábla tartalmazza Típus Teherbírás A rakomány súlypontja EKX 513 / EKS kg 600 mm EKX 515k / EKS 515k 1500 kg 600 mm EKX 515 / EKS kg 600 mm 1109.H B 1

17 1.1 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: EKX 513 / 515k / 515 balra jobbra EKS 513 / 515k / 515 balra hajtásirány teherirány hajtásirány teherirány jobbra 1109.H B 2

18 2 A részegységek leírása és m ködésleírás , H B 3

19 , H B 4

20 Sz. Megnevezés 1 t Emel állvány 2 t Véd tet 3 t Pótlöket 1) 4 t Kezel pult 5 t Biztonsági korlátok 6 t Felemelhet vezet fülke 7 t Villafog 8 t Biztonsági vészkapcsoló o Elüls érzékel az induktív vezet rendszerhez 9 (a rajzon nem szerepel) o A személyvédelmi rendszer elüls szkennere 10 (a rajzon nem szerepel) 11 o Teherkerék el tti sínvezetés görg k 12 t Teherkerék 13 t Keret 14 o Teherkerék mögötti sínvezetés görg k 15 t Oldalsó borítás 16 o Hajtóm téren elhelyezett sínvezet görg k t Billenés elleni védelem 17 o Aktív stabilizátorok 18 t Hajtókerék 19 o Hátsó érzékel az induktív vezet rendszerhez 20 o A személyvédelmi rendszer hátsó szkennere 21 o Akkumulátorfedél 22 o Emel állvány-merevít k o Automatikus lánckenés a szabademel hengereken 23 (csak D emel állvány esetén) o Automatikus lánckenés az oszlop fels kereszttartóján 24 (T és D állványnál) t = Alapfelszereltség o = Extra tartozék 1) nincsen az EKS 513 / 515k / 515 esetén 1109.H B 5

21 2.1 Targonca - m ködésleírás Biztonsági berendezések: A járm zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A véd tet védi a vezet t a lehulló tárgyak ellen. A meghajtókereket és a teherkerekeket stabil ütközésvéd védi. A kívülálló személyeket fenyeget veszély azonban még a meghajtókerék burkolatának alkalmazása esetén sem küszöbölhet ki teljesen. A VÉSLEÁLLÍTÓ-val minden járm mozgás gyorsan letiltható veszélyhelyzetben. A vezet hely két oldalán elhelyezett biztonsági korlát nyitás esetén minden járm mozgást letilt. A haladó vagy emel és süllyeszt mozgásokat csak akkor lehet elindítani, ha megnyomja a biztonsági vészkapcsolót. A toló és forgató mozgásokat csak akkor lehet elindítani, ha le van nyomva a biztonsági vészkapcsoló (csak az EKX esetén). Biztonsági vészkapcsoló Az üzemkész állapot létrehozása után (lásd az Üzemkész állapot létrehozása vagy Üzemkész állapot létrehozása kiegészít kiegészít hozzáférési kóddal cím szakaszt (o) az E fejezetben) és a biztonsági korlát zárása után a lábtérben lév biztonsági vészkapcsolót: t = nyomja meg egyszer, hogy a vezet dolgozhasson a targoncával. A menetvezérl gomb kioldása és a targonca leállítása után a rögzít fék m ködésbe lép (védelmet nyújt a véletlenszer elgördülés ellen). o = nyomja meg egyszer és tartsa lenyomva, hogy a vezet dolgozhasson a targoncával. Ha leveszi lábát a biztonsági vészkapcsolóról, akkor letiltja az emel és menetfunkciókat. A kormányzás és fékezés funkció továbbra is aktív marad. A biztonsági vészkapcsoló kioldása és a targonca leállítása után a rögzít fék m ködésbe lép (és védelmet nyújt a véletlenszer elgördülés ellen). A vészleállítás biztonsági koncepciója Meghibásodás azonosítása esetén automatikusan kiold a járm fékje a leállás eléréséig. A vezet kijelz felületének ellen rz kijelz i jelzik a vészleállást. A járm minden egyes bekapcsolása után önellen rzést végez a rendszer, amely a rögzít féket (= vészleállítást) csak akkor oldja fel, ha a m köd képesség-vizsgálat eredménye pozitív volt H B 6

22 Menethajtás: Álló elrendezés, rendkívül terhelhet, karbantartást nem igényl, háromfázisú motor kopó alkatrészek nélkül. A motor közvetlenül az egykerekes hajtóm re van felcsavarozva, ami problémamentes és gyors karbantartást biztosít. Fékrendszer: Elektronikus vezérlés hajtóm fék, valamint kopásmentes, elektromágneses lamellás fék a teherkerekeken. A járm vet a menetvezérl gomb elengedésével vagy az ellenkez menetirányba történ fordítással lehet finoman és kopásmentesen lefékezni. Ennek során a járm energiát táplál az akkumulátorba (üzemi fék). A hajtómotorra ható elektromágneses rugósfék rögzít fékként szolgál. Az elüls tengelyre ható teherkerékfék (elektromágneses rugósfék) az emelési magasságtól függ en csak akkor lesz aktív, ha megnyomja a VÉSLEÁLLÍTÓ kapcsolót vagy a járm VÉSLEÁLLÍTÁS funkcióra kapcsol. Kormányzás: Különösen könny kormányzás háromfázisú hajtással (rendkívül er s, karbantartást nem igényl, kopó alkatrészek nélküli, háromfázisú motor). A kézre álló kormánykereket a kezel pultba integráltuk. A kormányzott hajtókerék kerékállását kijelzi a kezel pult kijelz felülete. A kormányzási szög +/- 90, ezáltal a targonca rendkívül fordulékony a sz k folyosókon. Mechanikus sínvezetés esetén a hajtókerék egy gombnyomással egyenes helyzetbe hozható (opció). Aktivált induktív vezetés üzemmódban a vezet huzal felismerése után a kormányzást automatikusan átveszi a járm vezérlés, ekkor a kézi kormányzás kikapcsol (opció) H B 7

23 Kezel - és kijelz elemek: A funkciók kezelése a hüvelykujj mozgatásával ergonomikus környezetben történik, hogy a vezet ne fáradjon el és ne terhelje a csuklóit; a vezet a haladó és hidraulikus mozgatásokat finom adagolhatja az áru megóvása és pontos elhelyezése érdekében. Funkció- (emel / süllyeszt pótlöket...) és menüvezérl funkcióbillenty rendszer. Integrált, színes információs kijelz egység a vezet számára fontos, összes információ mint például a kormánykerék helyzete, teljes emelés, a járm állapotára vonatkozó üzenetek (p. l. meghibásodás), üzemórák száma, akkumulátor kapacitása, id, valamint az induktív vezetés állapota stb. kijelzésére. Elektromosan állítható kezel pult. Kapcsoló nélküli, két kézzel m ködtethet kezel rendszer a biztonság és a kezelési kényelem maximuma érdekében. Szenzorok érzékelik a kezel érintéseit, majd továbbítják az információt a fedélzeti számítógéphez. Ergonómia és kényelem Nagyvonalúan méretezett beszállóhely. Nagy hely a lábaknak, beállítható térdtámaszok. Tökéletes kilátás a teherre és az útvonalra a rendkívül alacsony, elfordítható emel vezet k és a szabad kilátást enged emel állványok révén. Rugózott, állítható / felhajtható, kényelmes ülés. Egyedi járm programok. Minden hidraulikafunkció véghelyzet- / átmenetcsillapítással. Hidraulika rendszer: Valamennyi hidraulikus mozgatást rendkívül er s, karbantartást nem igényl, kopó alkatrészek nélküli, karimás, zajszegény fogaskerék-szivattyúval rendelkez háromfázisú motor végzi. Az olajelosztásról mágneses kapcsolószelepek gondoskodnak. A különböz, szükséges olajmennyiségeket a motor fordulatszáma vezérli. Süllyesztés esetén a hidraulikus szivattyú hajtja a motort, amely aztán generátorként m ködik (visszatápláló süllyesztés). Az így termelt energiát a járm visszatáplálja az akkumulátorba. Rendkívül csavarodásbiztos emel állvány nagy teherbírási tartalékokkal és kis mérték oszloprezgéssel H B 8

24 Elektromos rendszer: Kopásmentes érzékel kkel felszerelt elektronika. Szerviz-laptop csatlakoztatására szolgáló illeszt felület: A berendezés valamennyi fontos adatának (véghelyzet-csillapítás, emel letiltás, késleltetési és gyorsítási tulajdonságok, toló sebesség, lekapcsolás stb.) gyors és egyszer konfigurálásához. A hibatároló kiolvasására, a meghibásodás okának elemzéséhez. A programfolyamatok szimulációjához és elemzéséhez. Kódszámok engedélyezésével egyszer funkciób vítés. A vezérlés CAN-Bus-szal és folyamatosan mér érzékel kkel felszerelt. Minden mozgás paraméterezhet. A vezérlés véghelyzet- és köztes csillapítással gondoskodik a lökésmentes indulásról és a rakomány finom lefékezésér l valamennyi végállásban. A MOSFET háromfázisú vezérl minden egyes mozgatáskor lökésmentes indítást tesz lehet vé. A járm mozgató motor és az emel motor magas hatásfokú, energiavisszanyer, háromfázisú árammal m köd technológiája nagy haladási és emelési sebességet és az energia jobb felhasználását teszi lehet vé. A f - és a kiegészít emel egyidej leg emelhet / süllyeszthet. Fordulatszámmérés a kerekeken a hajtókerék húzóer -ellen rzésével és kopásfigyelésével. Lehetséges hajtóakkumulátor, lásd az Akkumulátortípusok cím szakaszt a D fejezetben H B 9

25 Extra felszereltség Mechanikus sínvezetés. Induktív vezetés a keskeny kiszolgálási folyosókban történ precíz vezetés érdekében, az alkatrészek mechanikai terhelése nélkül. Moduláris, teleszkópos villa különböz kivitelekben. Munkahely kényelmi csomag munkahely-megvilágítással, tükörrel, ventilátorral. CD-s rádió MP3-interfésszel. Mechanikus és elektronikus illeszt felületek mágneses anyagáramlásrendszerekhez. Jungheinrich ISM: targoncakezel információs rendszer. A járm el készítése munkaemelvények felvételére. Lekapcsolások a véd tet n. Moduláris rendszer emelés- és menetkikapcsolás, valamint sebességcsökkentés. Gyorsabb munkafolyamatok a szinkronüzem elforgatás révén. Rádiófrekvenciás azonosítórendszeres (RFID) padlóvezérlés Járm vezérlés transzpondertechnológiával. Folyamatos útmérés minden raktárterület pontos felismeréséhez. A kapcsolási és biztonsági funkciók nagyfokú rugalmassága (járatvég-biztosítás, emelés- / menetkikapcsolás, sebességcsökkentés). A menetsebesség-profilok optimalizálása a talaj domborzati viszonyai alapján. Beépített Jungheinrich személyvédelmi rendszer (PSS). Elektronikus aktívstabilizátorok rendkívüli terherbírási értékekhez nagy emelési magasság esetén is (opció). 3 M szaki adatok alapkivitel esetén A m szaki adatokat a VDI 2198 / EN 1726 * szerint tüntettük fel. A m szaki változtatás és kiegészítés joga fenntartva H B 10

26 3.1 Teljesítményadatok Megnevezés EKX 513 EKS 513 EKX 515k EKS 515k EKX 515 EKS 515 Q (t) Terhelhet ség (c = 600 mm esetén) kg c / D* Rakomány súlypontjának távolsága mm Rakomány nélküli menetsebesség (SF) 10,5 10,5 1) 10,5 1) km/h Menetsebesség rakománnyal (SF) 10,5 10,5 1) 10,5 1) km/h Rakomány nélküli menetsebesség (IF) km/h Menetsebesség rakománnyal (IF) km/h Rakomány nélküli menetsebesség (FF) km/h Menetsebesség rakománnyal (FF) km/h Emelési sebesség rakomány nélkül 0,42 0,47 2) 0,47 2) m/s Emelési sebesség rakománnyal 0,42 0,47 2) 0,47 2) m/s Süllyesztési sebesség rakomány nélkül 0,45 0,45 0,45 m/s Süllyesztési sebesség rakománnyal 0,45 0,45 0,45 m/s Pótlöket emel sebesség rakomány nélkül 0,35 0,35 0,35 m/s Pótlöket emel sebesség rakománnyal 0,30 0,30 0,30 m/s Kiegészít emel süllyeszt sebesség rakomány nélkül 0,25 0,25 0,25 m/s Pótlöket süllyeszt sebesség rakománnyal 0,30 0,30 0,30 m/s F - és pótlöket kombinált emelése 0,7 0,7 0,7 m/s Tolósebesség rakomány nélkül 0,2-0,3 3) 0,2-0,3 3) 0,2-0,3 3) m/s Tolósebesség rakománnyal 0,25 3) 0,25 3) 0,25 3) m/s Forgatás rakomány nélkül s/180 Forgatás rakománnyal s/180 Üzemi fék Ellenáram / generátoros Rögzít fék elektronikus rugóer -tároló / lamellák Menetvezérlés fajtája AC hajtásvezérlés SF IF: FF: sínvezetés induktív vezetés szabad vezetés 1) A teljesítménycsomaggal 12 km/h-ig lehetséges 2) A teljesítménycsomaggal 0,52 m/s-ig lehetséges 3) A teljesítménycsomaggal 0,4 m/s-ig lehetséges (emelési magasságtól függ en 0,2 m/s - 0,4 m/s) 1109.H B 11

27 3.2 Méretek (adatlap szerint) h 4 h 15 h 1 h 12 h 10 h 3 h 6 h 9 h 7 s x m 1 y z m 2 l 1 l 2 r l 8 b 14 I 10 b 9 b 8 l c b 7 W a b 1 b 2 b 6 A st l 6 e b 5 b 3 b 12 x 1109.H B 12

28 Megnevezés EKX 513 EKS 513 1) nincsen az EKS 513 / 515k / 515 esetén EKX 515k EKS 515k EKX 515 EKS 515 c / D A rakomány súlypontja mm x Rakománytávolság mm y Keréktáv mm z Hajtókerék közepe / ellensúly (járm kontúr) mm h 1 Az emel állvány magassága behúzott pozícióban mm h 3 Emelés 3500 * 3500 * 3500 * mm h 4 Az emel állvány magassága kiemelt pozícióban mm h 6 Véd tet magassága mm h 7 Ülésmagasság / vezet hely szintje mm h 9 Pótlöket 1) mm Teljes löket EKX (h h 3 + h 9 ) mm 10 Teljes löket EKS (h 3 ) mm h 12 Vezet hely szintje megemelt pozícióban mm h 15 Komissiózási magasság (h ) mm Ast Munkafolyosó szélessége 1200 x 800 mm-es raklap mm esetén b 1 /b 2 Teljes szélesség 1210 / / / 1500 mm b 3 Villatartó szélessége mm b 5 Villák küls távolsága mm b 6 Vezet görg knél mért szélesség mm b 7 Tolás oldalra mm b 8 Tolás oldalra, a járm közepét l mm b 9 Vezet hely küls szélessége mm b 12 Raklapszélesség mm b 14 Billen -tolókeret szélessége mm 1109.H A táblázatban feltüntetett adatok (teljesítményadatok, méretek és tömegek) 350 T emel állvánnyal felszerelt targoncára vonatkoznak (*). A kiszállított targonca adatai (teljesítményadatok, méretek és tömegek) a típustáblán / az üzemeltetési dokumentációban megtalálhatók. B 13

29 h 4 h 15 h 1 h 12 h 10 h 3 h 6 h 9 h 7 s x m 1 y z m 2 l 1 l 2 r l 8 b 14 I 10 b 9 b 8 l c b 7 W a b 1 b 2 b 6 A st l 6 e b 5 b 3 b 12 x 1109.H B 14

30 l 1 Megnevezés EKX 513 EKS 513 Teljes hossz rakomány nélkül Hosszúság, beleértve a villa hátlapját EKX 515k EKS 515k EKX 515 EKS mm l mm l 6 Raklaphossz mm l 8 Forgóvilla forgási pont távolsága mm l 8 -x Elfordítható villa forgási pontja és fogasléc közötti mm távolság l 10 Tolókar szélessége 172 1) 172 1) 172 1) mm s/e/l Villafogak méretei 50 x 120 x x 120 x x 120 x 1200 W a Fordulási sugár mm m 1 Hasmagasság rakománnyal az emel állvány alatt mm m 2 Hasmagasság a tengelytáv közepén mm r Forgóvilla forgási pontja és a forgási pont közötti távolság mm Vezet fülke beszállóhelyének szélessége A vezet fülke mennyezetmagassága mm mm mm 1) Egyedi gyártmány:l 10 = 190 mm A táblázatban feltüntetett adatok (teljesítményadatok, méretek és tömegek) 350 T emel állvánnyal felszerelt targoncára vonatkoznak (*). A kiszállított targonca adatai (teljesítményadatok, méretek és tömegek) a típustáblán / az üzemeltetési dokumentációban megtalálhatók H B 15

31 3.3 Emel állvány kivitele Teleszkópos emel oszloppal rendelkez alapkivitel emel állvány (T) h 1 Megnevezés EKX 513 EKS 513 Az emel állvány magassága behúzott pozícióban EKX 515k EKS 515k EKX 515 EKS mm h 3 Emelés mm h 4 Az emel állvány magassága mm kiemelt pozícióban h 10 Teljes löket EKX (h 3 + h 9 ) mm Teljes löket EKS (h 3 ) mm h 12 Vezet hely szintje megemelt mm pozícióban h 15 Komissiózási magasság (h ) mm 1109.H B 16

32 3.3.2 Kétlöket triplexoszloppal (D) rendelkez, alapkivitel emel állvány h 1 Megnevezés EKX 513 EKS 513 Az emel állvány magassága behúzott pozícióban EKX 515k EKS 515k EKX 515 EKS mm h 3 Emelés mm h 4 Az emel állvány magassága mm kiemelt pozícióban h 10 Teljes löket EKX (h 3 + h 9 ) mm Teljes löket EKX (h 3 ) mm h 12 Vezet hely szintje megemelt mm pozícióban h 15 Komissiózási magasság (h ) mm 1109.H B 17

33 3.4 A motor adatai 3.5 Tömeg Megnevezés EKX 513 EKS 513 EKX 515k EKS 515k EKX 515 EKS 515 Haladóm -motor teljesítménye S2 60 min 7,6 kw 7,6 kw 7,6 kw Emel motor, teljesítmény S3-nál 25 % 20,0 kw 20,0 kw 20,0 kw Kormánymotor teljesítménye S2 60 min 1,0 kw 1,0 kw 1,0 kw Alapjárm / emel állvány tömege vezet fülkével és rászerelt egységgel 1 13 Alapjárm tömege Az alapjárm (13) tömegét az alábbi táblázat tartalmazza. Targonca Alapjárm tömege EKX 513 / EKS kg 1) EKX 515 k / EKS 515k 2600 kg 1) EKX 515 / EKS kg 1) 1) a pótsúlyok 300 kg-os tömegével együtt, amelyek a kivitelt l függ en kerülnek beépítésre a targoncába H B 18

34 Emel állvány tömege vezet fülkével és rászerelt egységgel A vezet fülkével és a rászerelt egységgel (1) ellátott emel állvány tömege a következ képlettel számítható ki. A típustábla tartalmazza az olyan szükséges adatokat, mint a targonca akkumulátor nélküli önsúlyát (össztömegét). A B A targonca akkumulátor nélküli önsúlya Emel állvány tömege vezet fülkével és rászerelt egységgel Képlet az EKX 513/515k/515-höz és EKS 513/515k/515-höz: B = A kg Példa: Szükséges adatok: (lásd a targonca típustábláján) Targonca típusa = EKX 515 A targonca akkumulátor nélküli önsúlya = 5722 kg Képlet: B = A kg = 5722 kg kg = 3422 kg Az emel állvány tömege a vezet fülkével és a rászerelt egységgel együtt 3422 kg H B 19

35 3.5.2 A targonca önsúlya / tengelyterhelés Megnevezés EKX 513 EKS 513 EKX 515k EKS 515k EKX 515 EKS 515 Önsúly akkumulátorral, rakomány nélkül kg Akkumulátorsúly kg A targonca önsúlya akkumulátor nélkül, lásd "Típustábla" kg Tengelyterhelés rakománnyal elöl / hátul 5720 / / / 2810 kg Tengelyterhelés rakomány nélkül elöl / hátul 3850 / / / 3420 kg Akkumulátortípus 3EPzS 465 4EPzS 620 6EPzS 930 A táblázatban feltüntetett adatok (teljesítményadatok, méretek és tömegek) 350 T emel állvánnyal felszerelt targoncára vonatkoznak (*). A kiszállított targonca adatai (teljesítményadatok, méretek és tömegek) a típustáblán / az üzemeltetési dokumentációban megtalálhatók H B 20

36 3.6 Kerekek, futóm F Balesetveszély a kerekek hibás szét- vagy összeszerelése miatt A teherkerekek, ill. a hajtókerekek le-/felszerelését csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Kivételes esetekben ezt a tevékenységet a gyártó meghatalmazásával rendelkez más ügyfélszolgálat is elvégezheti. EKX 513 / EKS 513 Megnevezés EKX 513 / EKS 513 Gumiabroncs Vulkollan Kerekek, elöl (teherkerék) 380 mm x 192 mm Kerekek, hátul (hajtókerék) 400 mm x 160 mm Kerekek, száma elöl (teherkerék) 2 Kerekek száma hátul (*= hajtott) 1* EKX 515k / EKS 515k Megnevezés EKX 515k / EKS 515k Gumiabroncs Vulkollan Kerekek, elöl (teherkerék) 380 mm x 192 mm Kerekek, hátul (hajtókerék) 400 mm x 160 mm Kerekek, száma elöl (teherkerék) 2 Kerekek száma hátul (*= hajtott) 1* EKX 515 / EKS 515 Megnevezés EKX 515 / EKS 515 Gumiabroncs Vulkollan Kerekek, elöl (teherkerék) 380 mm x 192 mm Kerekek, hátul (hajtókerék) 400 mm x 160 mm Kerekek, száma elöl (teherkerék) 2 Kerekek száma hátul (*= hajtott) 1* 1109.H B 21

37 3.7 EN szabványok Folyamatos zajszint: 68 db(a) munkaterületen az EN szerint kiértékelve összhangban az ISO 4871-gyel. A tartós zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció: 1,14 m/s 2 az EN szerint Ülésvibráció: 0,70 m/s 2 A mér lánc bels pontossága 21 C-on ± 0,02 m/s. A további eltérések mindenekel tt az érzékel pozícionálása, valamint a különböz vezet i testsúlyok miatt lehetségesek. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A járm számára egy alkalommal kerülnek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat ér rezgések méréséhez különleges szolgáltatást kínál, lásd Munkavállalókat ér vibrációk, F fejezet. Elektromágneses összeférhet ség (EMC) M A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint az EN szerinti sztatikus elektromos kisülés és az ott megnevezett normatív utasítások vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ, bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. Orvostechnikai készülékékek zavarása nem ionizáló sugárzás miatt A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritmusszabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében H B 22

38 3.8 Alkalmazási feltételek Környezeti h mérséklet: üzemelés során 5 C-tól 40 C-ig Széls séges h mérséklet- vagy a leveg páratartalmának változása melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. A h t házban történ használat nem engedélyezett. A járm vet kizárólag zárt, beltéri helyiségekben szabad használni. Ennek során a következ ket kell figyelembe venni: A környezeti h mérséklet 24 órás középértéke: max. 25 C A maximális páratartalom bels helyiségekben 70 %, nem kondenzáló. 3.9 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175: Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén H B 23

39 h3 (mm) D (mm) Q (kg) 4 Jelölési helyek és típustáblák F A figyelmeztet és utasításokat tartalmazó tábláknak, a kötési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, adott esetben azokat fel kell újítani mv 1,5 V H B 24

40 Sz. Megnevezés 25 Emelési pontok daruval történ rakodáshoz 26 Járm típustáblája 27 Teherbírás-tábla 28 Ereszked eszköz tábla 29 Utast szállítani tilos tábla 30 Vizsgamatrica (o) 31 "Veszélyekre vonatkozó tudnivalók keskeny kiszolgálási folyosón" figyelmeztet tábla 32 Ne lépjenek a teherre és a teher alá, becsíp dési veszélyterület tábla 33 Kezel pult kireteszelése tábla 34 Emelési pontok a kocsiemel höz 35 Sorozatszám (a jobb oldalburkolat alatti keretbe beütve) 36 Vészleereszt kulcs tábla 37 Hidraulika olaj betöltése tábla 38 Vészleereszt tábla 39 Cégnév és típus megnevezése 40 Figyelmeztet tábla Vigyázat! Kisfeszültség elektronika 41 Olvassa el az üzemeltetési utasítást tábla 1109.H B 25

41 4.1 A targonca típustáblája Sz. Megnevezés Sz. Megnevezés 50 Típus 56 Gyártó 51 Sorozatszám 57 Min./max. akkumulátorsúly kg-ban 52 Névleges teherbírás kg-ban 58 Hajtóteljesítmény kw-ban 53 Akkumulátorfeszültség V-ban 59 Tehersúlypont távolsága mm-ben 54 Önsúly akkumulátor nélkül kgban 60 Gyártási év 55 Gyártó logója 61 Opció Targoncával kapcsolatos kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (51). A targonca sorozatszáma (51) a típustáblán látható (26), és járm keretébe (35) van beütve (lásd a Jelölési helyek és típustáblák cím szakaszt a B fejezetben) H B 26

42 4.2 A targonca teherbírástáblája M Balesetveszély a villafogak cseréje miatt A villafogak cseréjekor megváltozik a teherbírás. A villafogak cseréjekor egy további teherbírástáblát kell elhelyezni a targoncán. A villa nélkül kiszállított járm vekre alapkivitel villafogakra vonatkozó teherbírástáblát kell felszerelni (hossz: 1150 mm) 27 h3 (mm) Q (kg) D (mm) Ez a teherbírástábla (27) adja meg a targonca teherbírását (Q kg-ban). Táblázatos formában mutatja meg, mekkora a maximális teherbíró képesség adott D tehersúlypont (mm-ben) és a kívánt h 3 emelési magasság esetén (mm-ben). A targonca teherbírástáblája (27) megadja a targonca teherbírását a villákkal a kiszállításkori állapotban. Példa a maximális teherbírás kiszámítására: Ha a D tehersúlypont 600 mm, a h 3 maximális emelési magasság pedig 3600 mm, akkor a Q maximális teherbíróképesség 1105 kg H B 27

43 4.3 Rászerelt egység teherbírástáblája (o) A rászerelt egység teherbírástáblája a targonca adott rászerelt egységgel elért Q teherbíró képességét mutatja meg [kg- ban]. A terhelési diagramban a rászerelt készülékre megadott sorozatszámnak meg kell egyeznie a rászerelt készülék típustáblájával, mivel a speciális teherbírást minden esetben a gyártó adja meg. Ugyanúgy kerül feltüntetésre, mint a targonca teherbírása, és értelemszer en kell meghatározni. A 500 mm feletti súlyponttal rendelkez rakományok esetén felfelé csökken a teherbíróképesség a módosult súlypont különbségével. 5 Stabilitás F Balesetveszély a stabilitás elvesztése miatt A terhelési diagram szerinti stabilitás csak a típustábla szerinti komponensekkel (akkumulátor, emel állvány) biztosított. Csak a gyártó által engedélyezett akkumulátort szabad használni. A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ tényez k befolyásolják: M az akkumulátor mérete és tömege a kerekek az emel állvány a rászerelt egység a szállított teher (méret, tömeg és súlypont) a hasmagasság, pl. billenés elleni védelem módosítása Balesetveszély a stabilitás elvesztése miatt A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után H B 28

44 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az állvány magasságától és a helyi viszonyoktól függ en különböz módokon történhet: álló helyzetben, felszerelt emel állvánnyal és teherfelvev szerkezettel (alacsony szerkezeti magasság esetén) álló helyzetben, leszerelt emel állvánnyal és teherfelvev szerkezettel (nagy szerkezeti magasság esetén) F Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a vezet oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Az emel állvány el írásszer felszerelése után szabad a hidraulikavezetékeket az alapjárm / emel állvány közötti illeszt felületen összekapcsolni és a targoncát üzembe helyezni. A targoncát ezután lehet üzembe helyezni. Ha több járm került kiszállításra, akkor ügyelni kell arra, hogy csak azonos sorozatszámmal rendelkez teheremel kar, emel állvány és alapjárm kerüljön összeszerelésre H C 1

45 2 Darus berakodás F Szakszer tlen darus berakodás miatti balesetveszély. Nem megfelel emel szerszámok alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát és az emel állványt emelés közben ne lökje meg, ill. ügyeljen arra, hogy azok csak ellen rzött mozgást végezzenek! Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát és az emel állványt. A targonca és az emel állvány berakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. A daruval történ berakodás során viseljen biztonsági véd cip t. Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel szerkezetet szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt egységgel. 2.1 Az alapjárm berakodása daruval, felszerelt emel állvánnyal H C 2

46 M F M Csak megfelel teherbírású emel szerkezetet szabad használni. (targonca tömege, lásd a targonca típustábláját) A targoncát a daru csak akkumulátor nélkül emelheti fel, lásd az Akkumulátor ki- és beszerelése cím szakaszt a D fejezetben. Biztonságosan parkolja le a targoncát, lásd a Targonca biztonságos parkolása cím pontot az E fejezetben. A járm vet ékekkel kell biztosítani a véletlen elgurulás ellen! A daru láncát a rögzítési pontokon (1-4) úgy kell rögzíteni, hogy az semmiképpen se csúszhasson el! A lánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen tartozékkal. 2.2 Daruzási pontok / rögzítési pontok Az 1-es darupontok az emel állványon található szemek. A 2-es darupontok a meghajtási téren található fülek. A rögzítési pontok (3) a kereten oldalt található oszloprögzítések. A darupontok (4) az emel állványon, a kereten található, alsó rögzítési pontok. M M M F A darus rakodáshoz a következ darupontokat kell használni: Csak megfelel teherbírású emel szerkezetet szabad használni. Az emel láncokon és/vagy éles peremeken keresztül futó hevedereket/ gyorsfeszít ket megfelel alátétanyaggal p l. habszivaccsal kell védeni. Darupontok a komplett berendezéshez, beépített oszloppal: (1)-es és (2)-es pontok A targonca összsúlya akkumulátor nélkül, lásd a targonca típustábláját. A felszerelt emel állvánnyal rendelkez alapjárm vet a daru csak akkumulátor nélkül emelheti fel, lásd az "Akkumulátor ki- és beszerelése" cím szakaszt a D fejezetben. Darupontok alapjárm höz: (2)-es és (3)-as pont (tömeg kb kg, akkumulátor nélkül) Az alapjárm tömegéhez lásd a "Tömegek" cím szakaszt a B fejezetben. Az alapjárm vet a daru csak akkumulátor nélkül emelheti fel, lásd az "Akkumulátor ki- és beszerelése" cím szakaszt a D fejezetben. Ügyeljen arra, hogy az oszloprögzítés fels héjszerkezeteinek imbuszkulcsai a szükséges forgatónyomatékkal, 205 Nm-rel legyenek meghúzva. Az emel szerkezet darupontjai, beleértve a fülkét és rászerelt egységet: (1)-es és (4)-es pontok Az emel állvány vezet fülkével és rászerelt egységgel együtt számított tömegéhez lásd a Tömegek cím szakaszt a B fejezetben H C 3

47 2.3 Az akkumulátor daruval történ berakodása F Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy a szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül, vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesíteni kell. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. Szerelje ki az akkumulátort a targonca akkumulátorteréb l, lásd Az akkumulátor ki- és beszerelése cím szakaszt a D fejezetben. Az akkumulátor típustáblája tartalmazza azt a tömeget, amelyet a targonca darus berakodásakor figyelembe kell venni. Az akkumulátor darulánccal történ berakodása: Csatlakoztassa az emel szerkezetet az akkumulátortekn négy füléhez (a tömeget lásd az akkumulátor típustábláján). Az akkumulátor most már készen áll a daruval történ emelésre és berakodásra. Az akkumulátor raklapon történ berakodása: Helyezze az akkumulátort egy raklapra. Két rögzít - / feszít heveder segítségével rögzítse az akkumulátort a raklapra. Az akkumulátor most már készen áll a targoncával történ emelésre és berakodásra H C 4

48 3 A járm szállítás esetén történ biztosítása F Véletlenszer elmozdulás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodást csak külön erre kiképzett szakemberekkel szabad elvégezni a VDI 2700 és VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú feszít - vagy rögzít hevedereket használjon H C 5

49 3.1 Az alapkészülék szállítás közbeni biztosítása M Az emel állvány leszerelését / felszerelését csak a gyártó által felhatalmazott szerviz végezheti el. M F A leszerelt EKX / EKS biztonságos szállításához a hevederek/gyorsfeszít k számára el írt rögzítési pontokat kell használni. Csak > 5 t névleges szilárdságú hevedereket/gyorsfeszít ket használjon. Az emel láncokon és/vagy éles peremeken keresztül futó hevedereket/ gyorsfeszít ket megfelel alátétanyaggal p l. habszivaccsal kell védeni. Szállítás során a hajtókerék (10) tehermentesítéséhez az akkumulátortér teljes felülete alá fagerendát (11) kell helyezni (legalább a keret szélességében) a hajtókerék (10) el tt! Ezenkívül a teherkerekeket (15) ékkel (16) kell biztosítani. Ha a keretben a járm akkumulátorát is együtt szállítja, akkor az akkumulátordugaszt is húzza ki! 1109.H C 6

50 Rögzítse a hevedereket / gyorsfeszít ket legalább hat különböz rögzít gy r n (8) Az alapgép biztonságos szállításához a hevederek/gyorsfeszít k számára a következ, el írt rögzítési pontokat kell használni: M Vezesse a hevedert / gyorsfeszít t (9) a járm hátsó kereténél az emel állványmerevít rögzít fülein (7) keresztül, majd rögzítse a rögzít gy r khöz (8). Vezesse a hevedert / gyorsfeszít t (12) a járm elüls kereténél mindkét kerékkaron (14) keresztül, majd rögzítse a rögzít gy r khöz (8). Vezesse a hevedert / gyorsfeszít t (5) a fels keretszerkezeten (13) át mindkét oszloprögzítésen (6) keresztül, majd rögzítse a rögzít gy r kön (8). Vigyázni kell a kábelek vezetésére és az éles peremeket megfelel anyaggal le kell fedni H C 7
