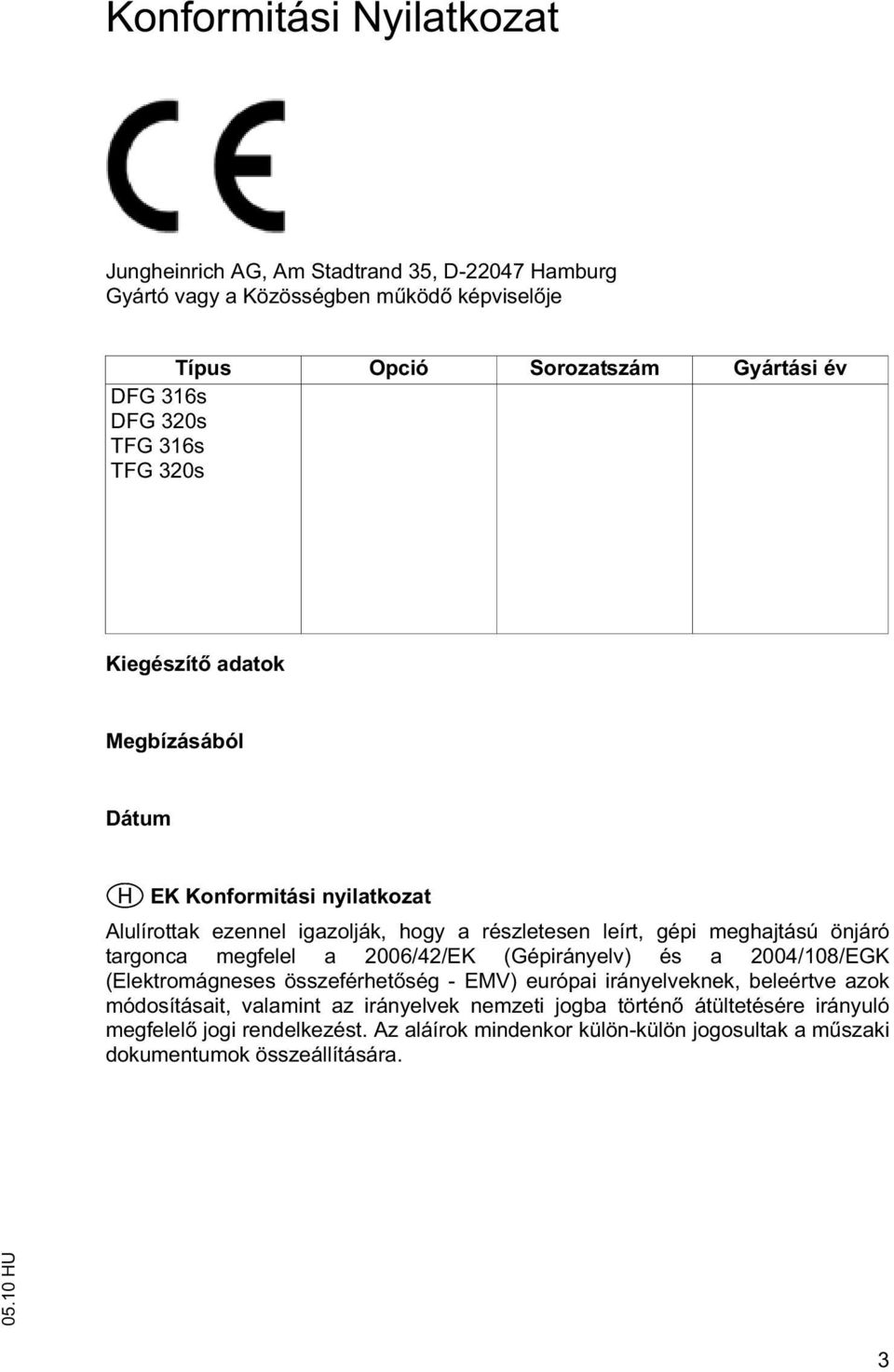

2 Konformitási Nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év DFG 316s DFG 320s TFG 316s TFG 320s Kiegészít adatok Megbízásából Dátum U EK Konformitási nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gépirányelv) és a 2004/108/EGK (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírok mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

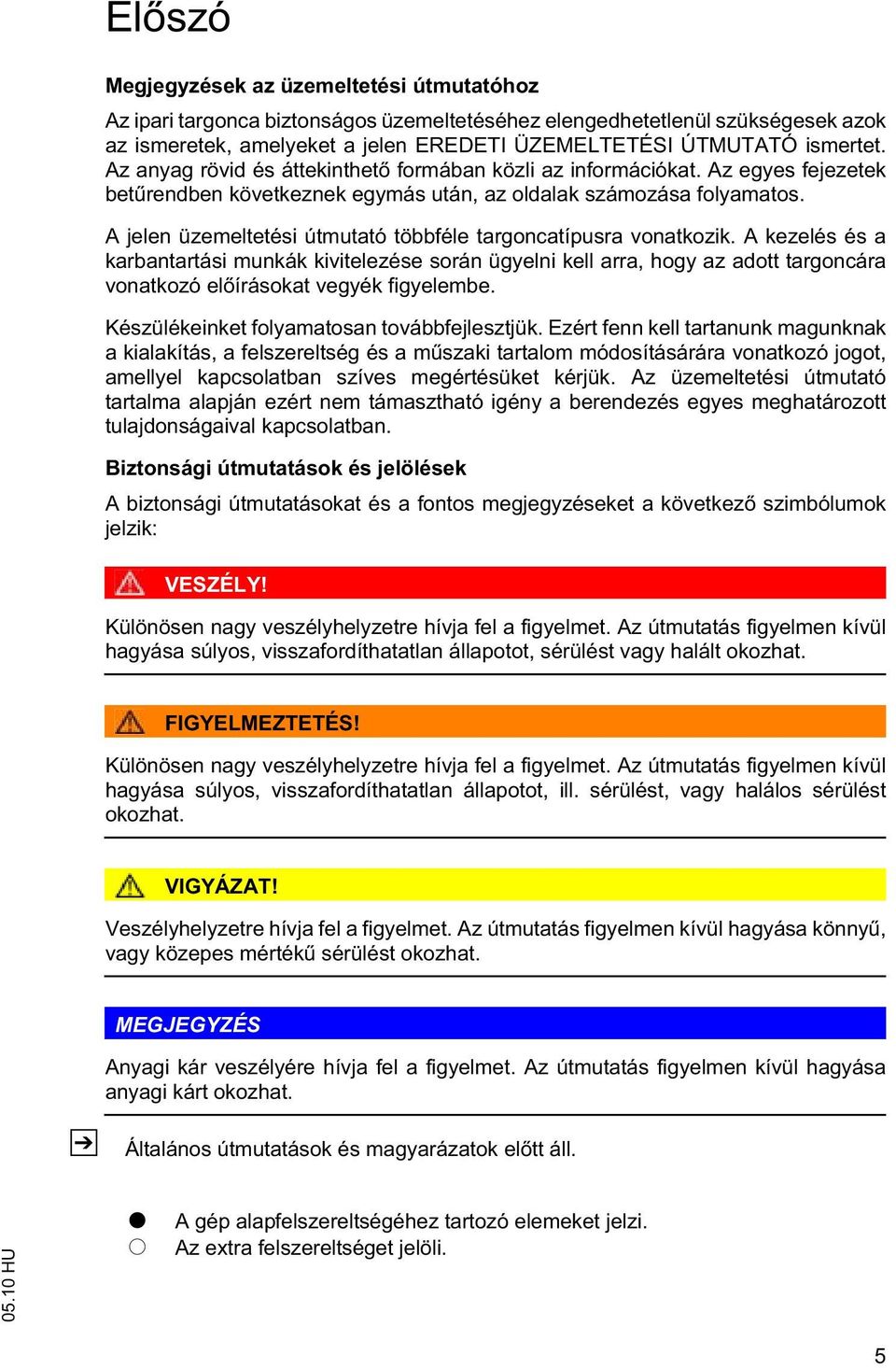

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMETETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. MEGJEGYÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

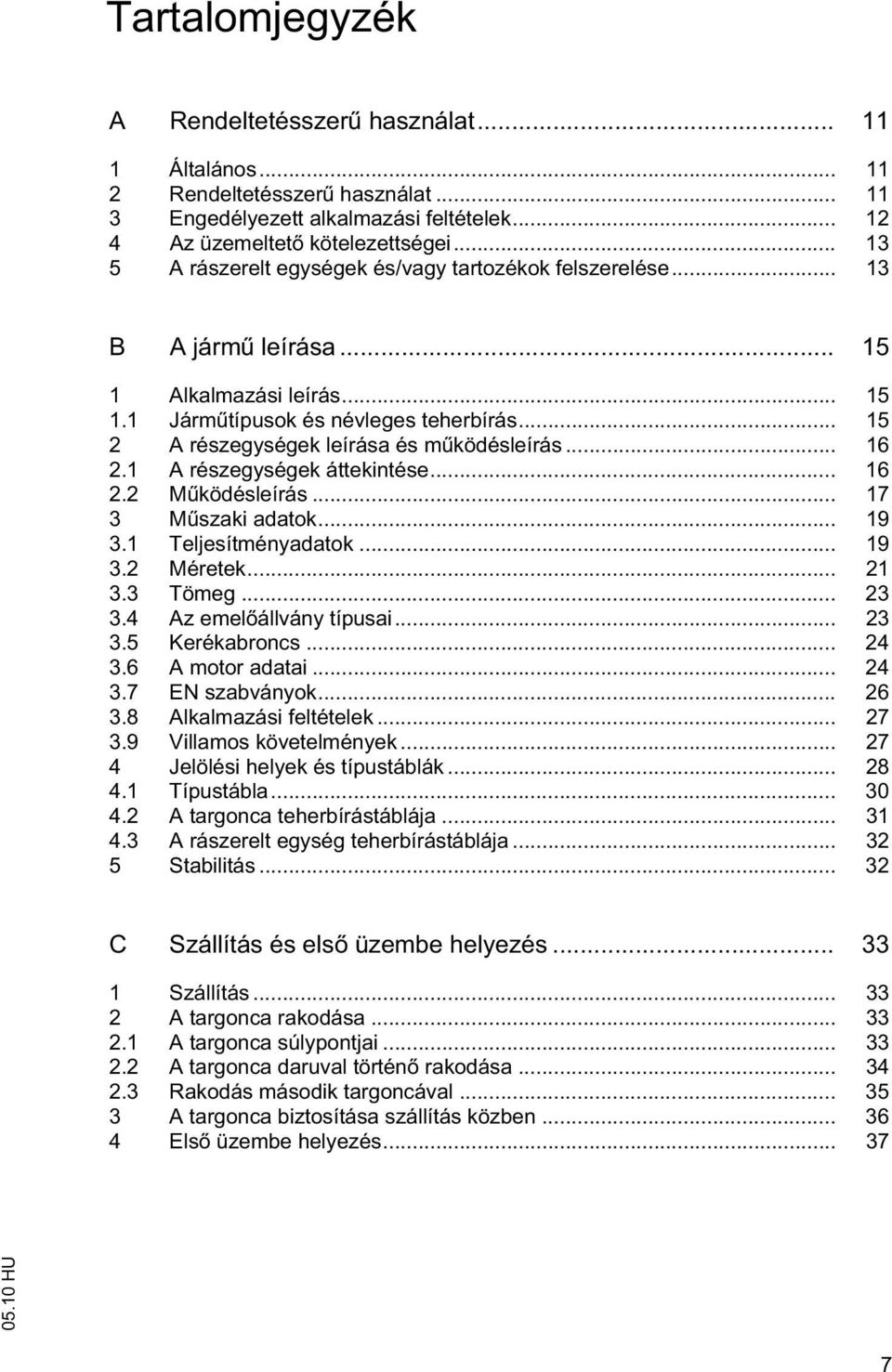

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek és/vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Az emel állvány típusai Kerékabroncs A motor adatai EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Típustábla A targonca teherbírástáblája A rászerelt egység teherbírástáblája Stabilitás C Szállítás és els üzembe helyezés Szállítás A targonca rakodása A targonca súlypontjai A targonca daruval történ rakodása Rakodás második targoncával A targonca biztosítása szállítás közben Els üzembe helyezés

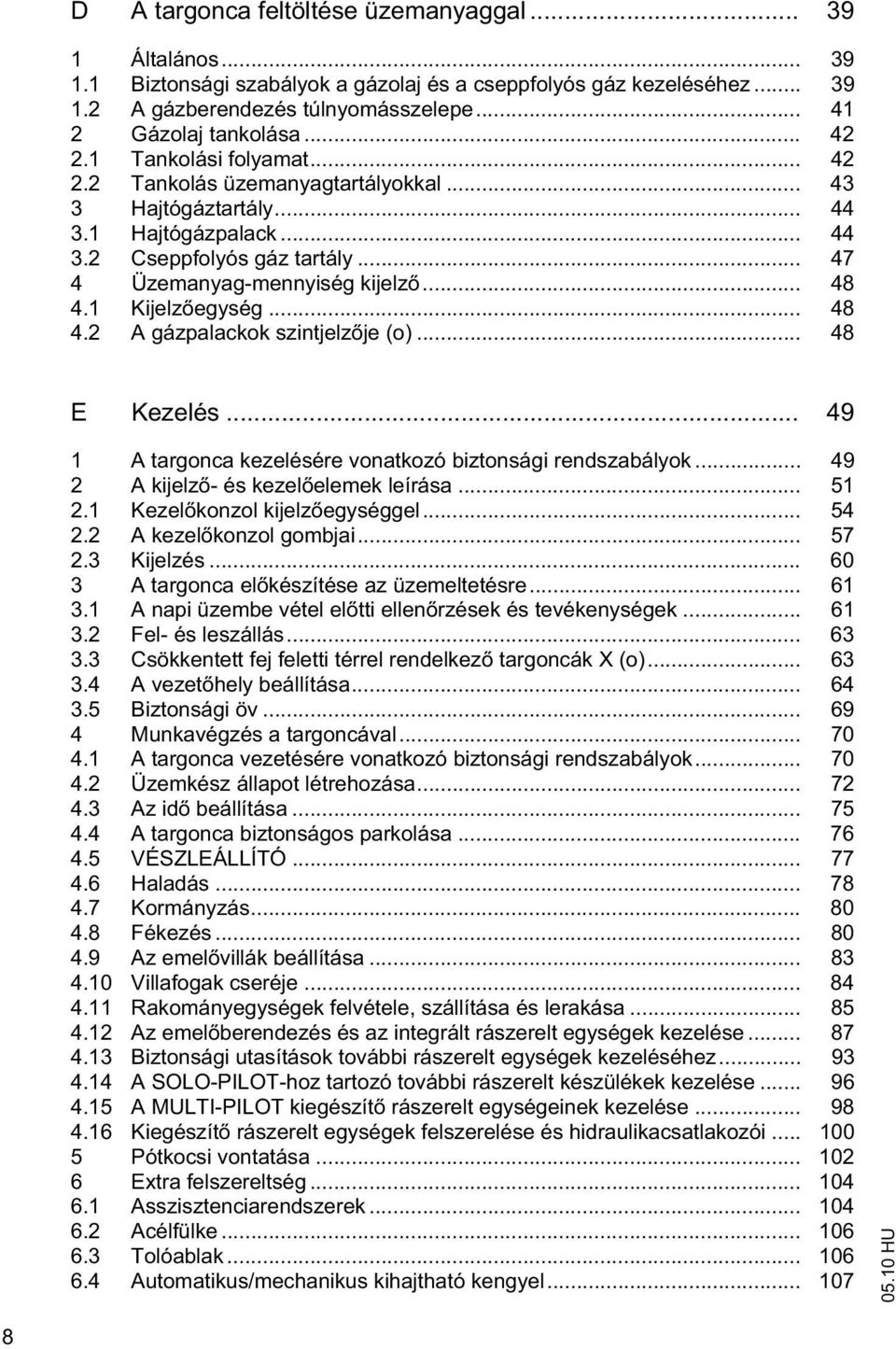

7 D A targonca feltöltése üzemanyaggal Általános Biztonsági szabályok a gázolaj és a cseppfolyós gáz kezeléséhez A gázberendezés túlnyomásszelepe Gázolaj tankolása Tankolási folyamat Tankolás üzemanyagtartályokkal Hajtógáztartály Hajtógázpalack Cseppfolyós gáz tartály Üzemanyag-mennyiség kijelz Kijelz egység A gázpalackok szintjelz je (o) E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Kezel konzol kijelz egységgel A kezel konzol gombjai Kijelzés A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Fel- és leszállás Csökkentett fej feletti térrel rendelkez targoncák X (o) A vezet hely beállítása Biztonsági öv Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok Üzemkész állapot létrehozása Az id beállítása A targonca biztonságos parkolása VÉSLEÁLLÍTÓ Haladás Kormányzás Fékezés Az emel villák beállítása Villafogak cseréje Rakományegységek felvétele, szállítása és lerakása Az emel berendezés és az integrált rászerelt egységek kezelése Biztonsági utasítások további rászerelt egységek kezeléséhez A SOLO-PILOT-hoz tartozó további rászerelt készülékek kezelése A MULTI-PILOT kiegészít rászerelt egységeinek kezelése Kiegészít rászerelt egységek felszerelése és hidraulikacsatlakozói Pótkocsi vontatása Extra felszereltség Asszisztenciarendszerek Acélfülke Tolóablak Automatikus/mechanikus kihajtható kengyel

8 6.5 Nyári ajtó A vezet ülés felemelése F tés és klímaberendezés Vezet ülés ülésf tése / támlahosszabbító Levehet tehervéd rács Az emel letiltás áthidalása Oldaltoló középhelyzet T zoltókészülék Rockinger vonófej kézi szabályozókarral vagy távvezérl vel Kamerarendszer Kiegészít felszerelés porral er sen szennyezett környezetben történ munkavégzéshez Tet ablak mosóberendezés N kezelési séma avarelhárítás Hibakeresés és -elhárítás A targonca mozgatása saját hajtás nélkül F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Szervizelés és átvizsgálás Karbantartási ellen rz lista Karbantartási ellen rz lista DFG Karbantartási ellen rz lista a TFG-hez Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Nyissa fel a hátsó burkolatot A motorháztet kireteszelése A motorháztet kinyitása A kerekek rögzítésének ellen rzése Hidraulikarendszer A motor karbantartása Az elektromos biztosítékok ellen rzése Indítóakkumulátor Kipufogórendszer A biztonsági öv karbantartása A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése

9 10

10 A Rendeltetésszer használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat MEGJEGYÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphet túl. A rakománynak fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehet fel. A rakománynak a villatartó hátoldalán és középpontosan az emel villák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása rövid távolságra. Tilos a felemelt rakománnyal (>30 cm) történ haladás. Tilos személyek szállítása és emelése. Tilos a rakományegységek tolása vagy vontatása. Pótkocsi alkalmankénti vontatása. Pótkocsi vontatásakor a terhet a pótkocsira kell rögzíteni. Tilos túllépni az engedélyezett pótkocsiterhelést. 11

11 3 Engedélyezett alkalmazási feltételek VESÉLY! Tilos elhagyni a haladási útvonalak engedélyezett területét és meghaladni azok pontterhelését. A nem belátható területeken külön személy segítségét kell igénybe benni. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány -20 és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás emelked n. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMETETÉS! Széls séges feltételek A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos szabadban vagy veszélyeztetett területen üzemeltetni. 12

12 4 Az üzemeltet kötelezettségei Üzemeltet alatt az útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet nek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. MEGJEGYÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészít felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 13

13 14

14 B A járm leírása 1 Alkalmazási leírás A DFG/TFG 316s/320s négykerek, bels égés motorral és vezet üléssel rendelkez villástargonca. A DFG sorozat dízelmotorral, a TFG sorozat gázüzem, szikragyújtású motorral van felszerelve. A DFG/TFG 316s/320s kinyúló, ellensúlyos targonca, amely a targonca elé felszerelt teherfelvev szerkezet segítségével akadálytalanul képes terhek felvételére, felemelésére, szállítására és lerakására. árt alsó résszel rendelkez raklapokat is képes felemelni. A DFG/TFG 316s/320s hidrosztatikus hajtással felszerelt. A bels égés motor egy nagynyomású szivattyút hajt a hidraulikus funkciókhoz és két hidraulikus motort a kerekek meghajtásához. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a maximális teherbírásra. DFG316 DFG Típusmegjelölés 3 Gyártási sorozat 16 Névleges teherbírás x 100kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

15 START 2 A részegységek leírása és m ködésleírás 2.1 A részegységek áttekintése Sz. Megnevezés Sz. Megnevezés 1 t Vezet ülés 9 t Hajtás 2 t Véd tet 10 t VÉSLEÁLLÍTÓ kapcsoló 3 t Kormánykerék 11 t Motorháztet 4 t Emel állvány 12 t Kormánytengely 5 t Villatartó 13 t Ellensúly 6 t Villafogak 14 t Vonószerkezet 7 t Emel berendezés kezel elem 15 t Gázpalack (csak TFG) 8 t Kezel - és kijelz egység: t = alapfelszereltség o= extra tartozék 16

16 2.2 M ködésleírás Keret Az ellensúllyal összekapcsolt keret képezi a targonca tartó alapszerkezetét. A f komponensek elhelyezésére szolgál. A hidraulikaolaj tartálya jobb oldalon található, a DFG sorozat üzemanyagtartálya pedig a bal oldalon a keretbe van beépítve. Vezet állás és véd tet A véd tet (2) különböz kivitelekben kapható, és védelmet nyújt a vezet számára a lees tárgyak és egyéb küls hatások ellen. Az összes kezel elem kedvez ergonomiájú. A kormányoszlop és a vezet ülés egyénileg beállítható. A kijelz egység vezérl - és figyelmeztet jelzései (8) biztosítják a rendszer felügyeletét m ködés közben, és így nagyon magas biztonsági követelményeknek felelnek meg. Kormánym A hidrosztatikus kormánym kormányhengere a kormánytengelybe (12) épített és kormány-servostat vezérli. A kormánytengely önbeálló csapágyazással van felfogatva a keretre, így akár egyenetlen utakon is jó keréktapadást biztosít. Kerekek A járm összes kereke a járm körvonalán belül található. Az abroncs választható légtöml s vagy szuperelasztikus kivitelben. Motor Vízh téses, nagy teljesítmény, hosszú élettartamú dízel- és gázüzem motorok alacsony fogyasztással és emissziós értékekkel. Elektromos rendszer 12 voltos rendszer háromfázisú generátorral. Újraindítás elleni védelem akadályozza meg a hibás kezelést indításkor. A problémamentes indítás érdekében a dízelmotoroknál gyors el izzítót építettünk be, a gázüzem motorok elektronikus gyújtásrendszerrel vannak felszerelve. A motor leállítása kapcsolózárral történik. 17

17 Hajtóm és fék A két meghajtókereket egy-egy hidraulikamotor hajtja, amelyet ugyancsak egy-egy hidraulikaszivattyú hajt. A kezel konzolon található menetiránykapcsolóval (7) a járm vet el rementbe/hátramenetbe, illetve semleges állásba lehet kapcsolni. A targonca a hidraulikamotorokkal megállásig fékez dik le, ezzel minimalizálja az energiafogyasztást. Az üzemi fék kiegészít m ködtetésével a targonca gyorsabban fékezhet le megállásig. A rögzít fék automatikus, ill. manuális m ködés lamellás fék. Hidraulikus berendezés A munkafunkciók finom vezérlése a kezel elemeken keresztül történik egy többszörös vezérl szeleppel. A fordulatszámvezérelt hidraulikaszivattyú biztosítja az összes hidraulikus funkció igényeknek megfelel és hatékony ellátását. Emel állvány Két-, ill. háromfokozatú emel állvány, választható módon szabademelés funkcióval; keskeny emel állvány-profilok gondoskodnak a jó rálátásról a villafogakra és a rászerelt egységekre. A villatartó és az emel keret tartós kenés és ezáltal karbantartást nem? igényl támasztógörg kön mozog. Rászerelt egységek A mechanikus és hidraulikus rászerelt egységekkel történ felszerelés (opcionális tartozékként) lehetséges. 18

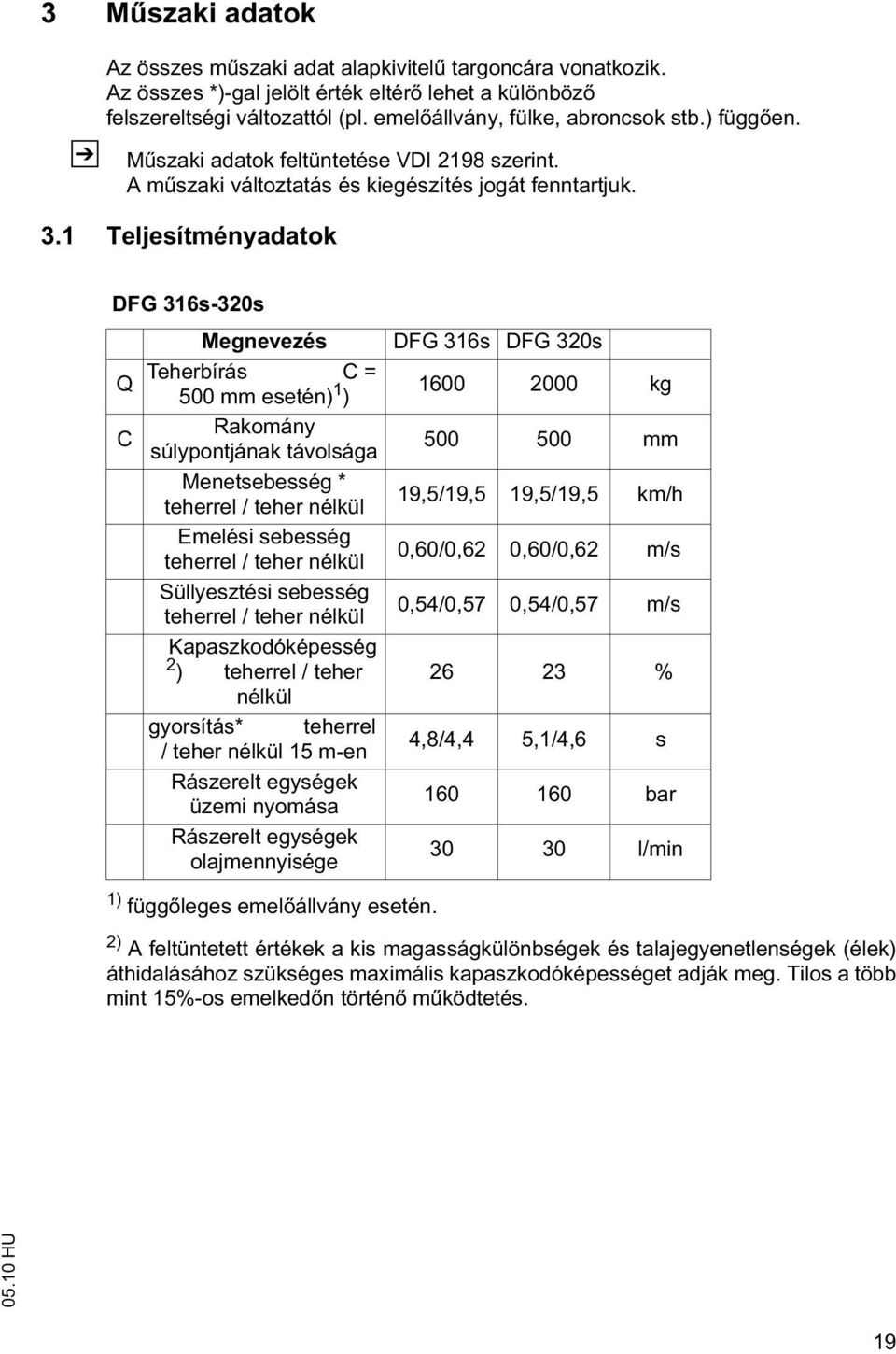

18 3 M szaki adatok Az összes m szaki adat alapkivitel targoncára vonatkozik. Az összes *)-gal jelölt érték eltér lehet a különböz felszereltségi változattól (pl. emel állvány, fülke, abroncsok stb.) függ en. M szaki adatok feltüntetése VDI 2198 szerint. A m szaki változtatás és kiegészítés jogát fenntartjuk. 3.1 Teljesítményadatok DFG 316s-320s Megnevezés DFG 316s DFG 320s Q Teherbírás C = 500 mm esetén) 1 ) kg C Rakomány súlypontjának távolsága mm Menetsebesség * teherrel / teher nélkül 19,5/19,5 19,5/19,5 km/h Emelési sebesség teherrel / teher nélkül 0,60/0,62 0,60/0,62 m/s Süllyesztési sebesség teherrel / teher nélkül 0,54/0,57 0,54/0,57 m/s Kapaszkodóképesség 2 ) teherrel / teher % nélkül gyorsítás* teherrel / teher nélkül 15 m-en 4,8/4,4 5,1/4,6 s Rászerelt egységek üzemi nyomása bar Rászerelt egységek olajmennyisége l/min 1) függ leges emel állvány esetén. 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 19

19 TFG 316s-320s Megnevezés TFG 316s TFG 320s Teherbírás (C = Q 500 mm esetén) 1) kg C Rakomány súlypontjának távolsága mm Menetsebesség * teherrel / teher nélkül 19,5/19,5 19,5/19,5 km/h Emelési sebesség teherrel / teher nélkül 0,60/0,62 0,60/0,62 m/s Süllyesztési sebesség teherrel / teher nélkül 0,54/0,57 0,54/0,57 m/s Kapaszkodóképesség 2) teherrel / teher % nélkül Gyorsítás* teherrel / teher nélkül 15 m-en 5,0/4,6 5,1/4,7 s Rászerelt egységek üzemi nyomása bar Rászerelt egységek olajmennyisége l/min 1) függ leges emel állvány esetén. 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 20

20 3.2 Méretek DFG/TFG 316s-320s Megnevezés gyártó / típus Jungheinrich DFG/TFG 316s DFG/TFG 320s a/2 Biztonsági távolság mm h 1 Emel állvány magassága be* mm h 2 Szabademelés* mm h 3 Emelés* mm h 4 Emel állvány magassága kiemelt mm pozícióban* h 6 Véd tet feletti magasság* mm h 7 Ülésmagasság* mm h 10 Csatlakozási magasság mm a Emel állvány billentése el re* 7 7 ß Emel állvány billentése vissza* 7 7 L1 Teljes hossz villával* mm L2 Teljes hossz villahátlappal mm együtt* b1 Teljes szélesség* mm s/e/l Villafogak méretei* 40x100x x100x1150 mm m1 Hasmagasság teherrel mm emel állvány alatt* m2 Hasmagasság a tengelytáv mm közepén* Villatartó DIN 15173, A/B forma IIA IIA b3 Villatartó szélessége Ast Munkafolyosó szélessége mm hosszában elhelyezett 800 x 1200-as raklap esetén Ast Munkafolyosó szélessége mm keresztben elhelyezett 1000 x 1200-as raklap esetén Wa Fordulási sugár mm b13 Legkisebb forgáspont távolság mm x Rakománytávolság* mm c A rakomány súlypontja mm y Keréktáv mm 21

21 22

22 3.3 Tömeg Minden adat kg-ban. DFG 316s DFG 320s TFG 316s TFG 320s Önsúly* Tengelyterhelés teher nélkül elöl/hátul* Tengelyterhelés teherrel elöl/ hátul* 3.4 Az emel állvány típusai Minden adat mm-ben 1340 / / / / / / / / 600 DFG/TFG 316s-320s VDI 3596 Megnevezés T D Emelés h3 Emel állvány-táblázat Szabade melés h2 Szerkezeti magasság be h1 Szerkezeti magasság ki h4 Emel állv ány súlya (kg) A jelen áttekintés nem tartalmazza az egyedi kiviteleket. 23

23 3.5 Kerékabroncs MEGJEGYÉS A gyárilag szerelt abroncsok/felnik pótlására kizárólag az eredeti pótalkatrészeket, ill. a gyártó által engedélyezett abroncsokat használja, ellenkez esetben a gyártói el írásokat nem lehet betartani. Kérdés esetén forduljon a gyártó ügyfélszolgálatához. Gumiabro ncs el l Gumiabro ncs hátul *) A táblázatban feltüntetett típusok megfelelnek az alapkivitelnek. A járm felszereltségét l függ en eltér abroncsot is fel lehet szerelni. 3.6 A motor adatai Megnevezés DFG/TFG 316s 320s SE* Leveg * PR PR Abroncsnyomás bar max. 10,0 max. 10,0 Meghúzási nyomaték NM SE* 18x7-8 18x7-8 Leveg * 18x7-8 (16PR) 18x7-8 (16PR) Abroncsnyomás bar max. 9,0 max. 9,0 Meghúzási nyomaték NM Motor - DFG 316s/320s Megnevezés DFG 316s DFG 320s Henger/henger rtartalom 4 / / 1896 cm³ Üresjárati fordulatszám min-1 Névleges fordulatszám min-1 (terheletlen) Motorteljesítmény kw Üzemanyag-fogyasztás 60 VDI munkafolyamat/h 2,3 2,6 l/h [kg/h] Motor - TFG 316s/320s Megnevezés TFG 316s TFG 320s Henger/henger rtartalom 4 / / 1980 cm³ Üresjárati fordulatszám min-1 Névleges fordulatszám min-1 (terheletlen) Motorteljesítmény kw 24

24 Motor - TFG 316s/320s Üzemanyag-fogyasztás 60 VDI munkafolyamat/h 2,2 2,4 l/h [kg/h] 25

25 3.7 EN szabványok Tartós zajszint DFG 316/320: 77dB (A)* TFG 316/320: 77 db(a)* *+/- 3 db(a) a járm felszereltségét l függ en ANSI/ITSDF B szerinti vizsgálati eljárás szerint. A tartós zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció DFG 316/320: 0,50m/s² TFG 316/320: 0,50 m/s² az EN szabvány szerint. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A targonca számára egy alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, (lásd "A munkavállalókat ér vibrációk mérése" oldalon 187). Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMETETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 26

26 3.8 Alkalmazási feltételek Környezeti h mérséklet -20 és 40 Cközötti üzemeltetés esetén Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.9 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 27

27 4 Jelölési helyek és típustáblák Az olyan figyelmeztetę és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni

28 Sz. Megnevezés 16 Felemelt teherrel történ haladás, oszlopbillentés felemelt teherrel tilos 17 Emelési pontok daruval történ rakodáshoz 18 Típustábla 19 ajszint 20 Személyek szállítása tilos 21 Üzemanyag 22 Csatolja be a biztonsági övet 23 Sorozatszám a motorfedél alatti keretbe beütve 24 Emelési pontok a kocsiemel höz 25 ne lépjen a teherre és a teher alá; becsíp désveszély az emel oszlop mozgatásakor 26 Maximális testmagasság (o) 27 Figyelmeztetés boruláskor 28 Tartsa be az üzemeltetési útmutatót 29 Vizsgamatrica (o) 30 Teherbírás 31 Rászerelt egység teherbírása 32 Hidraulikaolaj el írás 33 Típusmegjelölés 29

29 4.1 Típustábla Sz. Megnevezés Sz. Megnevezés 34 Típus 39 Gyártási év 35 Sorozatszám 40 Tehersúlypont távolsága mm-ben 36 Névleges teherbírás kg-ban 37 Hajtásteljesítmény 37 Hajtásteljesítmény 42 Gyártó 41 Önsúly kg-ban 43 Gyártó logója 38 Extra tartozék A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (35). 30

30 4.2 A targonca teherbírástáblája VIGYÁAT! Balesetveszély a villafogak cseréje miatt A kiszállítási állapottól eltér villafogak cseréjekor megváltozik a teherbírás. A villafogak cseréjekor egy további teherbírástáblát kell elhelyezni a targoncán. A villa nélkül kiszállított járm vekre alapkivitel villafogakra vonatkozó teherbírástáblát kell felszerelni (hossz: 1150 mm). A teherbírástábla (31) adja meg a járm Q kg teherbírását függ leges állvány esetén. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). A targonca teherbírástáblája (31) megadja a targonca teherbírását a villákkal a kiszállításkori állapotban. Példa a maximális teherbírás kiszámítására: h3 (mm) Q (kg) D (mm) Ha a D tehersúlypont 600 mm, a h 3 magasság pedig 3600 mm, akkor a Q maximális teherbírás 1105 kg. Emelési magasság korlátozása A bels és küls emel oszlopon látható nyílformájú jelölések (44 és 45) jelzik a vezet nek, hogy mikor éri el a terhelési diagramban el írt emelési magassághatárt

31 4.3 A rászerelt egység teherbírástáblája A rászerelt egységek teherbírástáblája a targonca teherbírástáblája mellett látható, és a targonca Q teherbírását mutatja meg az adott rászerelt egységgel. A rászerelt egység teherbírástábláján megadott sorozatszámnak meg kell egyeznie a felszerelt készülék típustáblájával. A 500 mm feletti súlyponttal rendelkez rakomány esetén felfelé csökken a teherbíróképesség a módosult súlypont különbségével. 5 Stabilitás A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ tényez k befolyásolják: gumiabroncs emel állvány rászerelt egység szállítandó teher (méret, tömeg és súlypont) FIGYELMETETÉS! Balesetveszély a stabilitás elvesztése miatt A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után. 32

32 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az emel állvány magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet két különböz módon: állva, szerelt állvánnyal (alacsony szerkezeti magasság esetén) állva, leszerelt állvánnyal (nagy szerkezeti magasság esetén), leválasztva valamennyi mechanikus csatlakozást és az összes hidraulika vezetéket az alapkészülék és az állvány között. 2 A targonca rakodása 2.1 A targonca súlypontjai FIGYELMETETÉS! Veszély a súlypontok módosulása miatt Az összsúlyponti helyzet különböz lehet a járm felszereltség (f ként az emel állvány kivitelének) függvényében. Kis szerkezeti magassággal rendelkez emel állványnál a súlypont az ellensúly irányába helyez dik át. Nagy szerkezeti magassággal rendelkez emel állványnál a súlypont a járm közepe felé helyez dik át. A mellékelt képen látható a körülbelüli súlyponti helyzet. 33

33 2.2 A targonca daruval történ rakodása VIGYÁAT! Az emel állvány megsérülhet A daruval történ rakodás csak az els üzembe helyezés el tti szállításra szolgál. Darus berakodást csak külön erre a feladatra kiképzett szakember végezhet a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. VESÉLY! A darulánc elszakadása balesetet okozhat! Csak megfelel teherbírású daruláncot szabad használni. Rakodósúly = targonca önsúlya (+ akkumulátortömeg elektromos járm esetén). Az emel oszlopot egészen döntse vissza. A daruláncnak az oszlopon legalább 2 mm szabad hosszal kell rendelkeznie. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt egységgel vagy a védet tet vel. Tilos a felemet teher alá lépni. A targonca önsúlya: (lásd "Típustábla" oldalon 30). A targonca daruval történ rakodása El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 76) Rögzítse biztonságosan a daru láncát a csatlakozási pontokon (47) és (46). A targonca felemelése és rakodása. Óvatosan engedje le a targoncát és állítsa le biztos helyen, (lásd "A targonca biztonságos parkolása" oldalon 76). Biztosítsa a targoncát ékekkel a véletlen elgurulás ellen! A darus rakodás befejez dött. 34

34 2.3 Rakodás második targoncával FIGYELMETETÉS! A targonca megsérülhet Második targoncával történ rakodáskor sérülés történhet a rakodandó targoncán. A rakodást csak képzett szakszemélyzet végezheti. Rakodáshoz csak elegend teherbírású targoncát szabad használni. Csak ki- és berakodáshoz engedélyezett. A második targonca villafogainak megfelel hosszúságúnak kell lenniük Tilos a hosszabb távon történ szállítás. A targonca második targoncával történ rakodása El feltételek Parkolja le biztonságosan a targoncát,siehe A targonca biztonságos parkolása auf Seite 76. Emelje fel a targoncát a villákkal oldalról a tengelyek között. Kissé emelje meg és ellen rizze a targoncát, hogy biztosan áll-e a villákon, szükség esetén korrigálja vagy rögzítse a villafogakat kötöz eszközzel. Óvatosan rakodja fel, ill. le a targoncát, (lásd "Rakományegységek felvétele, szállítása és lerakása" oldalon 85). Óvatosan engedje le a targoncát a talajra, és rögzítse elgurulás ellen. A targonca be van rakodva. 35

35 3 A targonca biztosítása szállítás közben FIGYELMETETÉS! Véletlenszer elmozdulás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balasetet idézhet el. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A rakodófelületnek rögzít gy r kkel és fa padlóburkolattal kell rendelkeznie az ékek rögzítéséhez. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú feszít - vagy rögzít hevedereket használjon. Rögzítés emel állvánnyal Rögzítés emel állvány nélkül A targonca rögzítése szállításhoz El feltételek A targonca biztosan legyen leállítva egy teherautóra vagy pótkocsira, (lásd "A targonca biztonságos parkolása" oldalon 76). Szükséges szerszám és anyag 2 feszít heveder feszít szerkezettel Biztosító ékek. A targonca rögzítéséhez a feszít hevedert (48) az emel állvány f kereszttartóján (47) és a vonószerkezeten (46), ill. az elüls tengelykereszttartón (49) és a vonószerkezeten (46) kell rögzíteni. A feszít hevedereket (48) szorosan meg kell húzni a feszít szerkezettel. A targonca rögzítve van a szállításhoz. 36

36 4 Els üzembe helyezés Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez FIGYELMETETÉS! A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a vezet oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Csak az emel állvány el írásszer felszerelése után szabad a hidraulikavezetékeket az alapjárm és az emel állvány közötti illeszt felületen összekapcsolni. A targoncát csak ezután lehet üzembe helyezni. Ha több targonca érkezik a szállítmánnyal, akkor ügyelni kell arra, hogy mindig csak azonos sorozatszámmal rendelkez teherfelvev szerkezet, emel állvány és alapjárm kerüljön összeszerelésre. Leszállítás vagy szállítás után az üzemkész állapot a következ képpen érhet el: Ellen rizze a felszerelés teljességét. Ellen rizze a motorolaj mennyiségét. Ellen rizze a hidraulikaolaj mennyiségét. Ellen rizze a hajtóm olaj mennyiségét (csak hidrodinamikus haladás-üzemmóddal rendelkez járm esetén). Ellen rizze a fékfolyadék mennyiségét (csak hidrodinamikus haladás-üzemmóddal rendelkez targonca esetén). Ellen rizze az akkumulátorcsatlakozásokat. Ellen rizze az akkumulátor savszintjét (csak gondozásmentes kivitel esetén). A targoncát most üzembe helyezheti,(lásd "A targonca el készítése az üzemeltetésre" oldalon 61). 37

37 38

38 D A targonca feltöltése üzemanyaggal 1 Általános 1.1 Biztonsági szabályok a gázolaj és a cseppfolyós gáz kezeléséhez FIGYELMETETÉS! A rögzítetlen targonca balesetveszélyt okoz Lehetséges a targonca véletlen mozgása. Tankolás, illetve a gázpalack cseréje el tt a járm vet biztonságosan le kell állítani, Siehe A targonca biztonságos parkolása auf Seite 76.. FIGYELMETETÉS! Balesetveszély gyulladás miatt Az üzemanyag és a hajtógáz meggyulladhat. Tilos az üzemanyagok és a hajtógáz kezelése során a tankolási terület közelében dohányozni, nyílt lángot vagy bármilyen más t zforrást alkalmazni. Szerelje fel jól látható helyre a területet jelöl táblákat. Tilos a gyúlékony anyagok tárolása ezen a területen. Mindig legyenek elérhet, kézi porral oltó készülékek a tankolás környékén. A cseppfolyós gáz okozta t z eloltására csak A, B és C típusú tüzek oltására alkalmas porral oltó készüléket szabad használni. A szivárgó hajtógázpalackot azonnal vigye a szabadba, jól látható módon jelölje meg és jelentse a szállítónak. Tárolás és szállítás A gázolaj és a cseppfolyós gáz szállítására és tárolására használt berendezéseknek teljesíteniük kell a törvényi el írásokat. Ha nem áll rendelkezésre egyetlen tölt állomás sem, az üzemanyagot tárolja és szállítsa tiszta és engedélyezett edényben. Az edény tartalmát egyértelm en jelölni kell. 39

39 MEGJEGYÉS Üzemanyag okozta környezeti károk A kifolyt gázolajat kösse meg megfelel eszközzel. Ártalmatlanítsa a megkötött hidraulikaolajat és üzemanyagsz r t az érvényes környezetvédelmi el írások szerint. A tankolást és a gázpalackcserét végz dolgozók A targonca tankolását vagy hajtógázpalack-cseréjét végz személyek kötelesek elsajátítani az üzemanyagok sajátosságaira vonatkozó, a folyamatok veszélytelen végrehajtásához szükséges tudnivalókat. VIGYÁAT! A cseppfolyós gáz megfagyása A cseppfolyós gáz fagyási sebet okoz a b rön. Kerülje a b rrel történ közvetlen érintkezését. Viseljen véd keszty t. A hajtógáztartály feltöltése A gáztartályok a járm re csatlakoztatva maradnak, és feltöltésük a gáztölt állomáson történik. Tankoláskor be kell tartani a tankolóberendezés és hajtógáztartály gyártójának el írásait, valamint az érvényes helyi és törvényi el írásokat. MEGJEGYÉS Utasítások a hajtógázrendszerek biztonságos üzemeltetéshez A hajtógázrendszer és -tartály összes karbantartási és üzemfenntartási m veletét csak képesített és a gázrendszereken végzend munkákra kiképzett szakszemélyzet végezheti el. Az üzemeltet nek be kell tartania a cseppfolyós gáz használatára vonatkozó törvényi el írásokat, m szaki szabványokat és a baleset-megel zési el írásokat. A napi üzembe vétel el tt a vezet köteles ellen rizni a hajtógázrendszer összes hozzáférhet alkotórészének kifogástalan állapotát a mindenkori ország érvényes el írásai alapján. A targonca nem üzemeltethet a hajtógázrendszer egyes alkotórészeinek sérülése, rozsdásodása és elhasználódása esetén. 40

40 1.2 A gázberendezés túlnyomásszelepe A hajtógázrendszer targonca túlnyomásszeleppel felszerelt. Ez a gázpalack mellett a hátsó burkolaton található. Ez meghibásodás esetén a gázrendszer nyomását egy maximális értékre korlátozza. A túlnyomásszelep m anyag burkolattal (50) van ellátva. 50 A szelep kioldásakor meglazul a m anyag burkolat és ezzel jól látható módon jelzi a gázrendszer meghibásodását. A targonca tilos ilyen esetben tovább üzemeltetni. A gázberendezést megfelel en képzett és képesített szakemberrel kell ellen riztetnie. A felhasználó köteles a targonca minden egyes használata el tt ellen rizni a m anyag burkolat meglétét. VESÉLY! Veszély a cseppfolyós gáz kiömlése miatt. A cseppfolyós gáz sérült gáztöml esetén kifolyhat véletlenül. Csak integrált vezetékszakadás-biztosítékkal rendelkez gázpalackot szabad használni. A gázpalack csatlakozása kiegészít leg olyan vezetékszakadás-biztosítékkal van felszerelve, amely megakadályozza a gáz észrevétlen kiömlését az üzemeltetés során. Csere esetén csak integrált vezetékszakadás-biztosítékkal rendelkez gázpalackot szabad használni. 41

41 2 Gázolaj tankolása VIGYÁAT! Az üzemanyagrendszerbe került leveg üzemzavarhoz vezet. Az üzemanyagtartályt nem szabad soha teljesen kiüríteni! 2.1 Tankolási folyamat FIGYELMETETÉS! Veszély gázolaj miatt A gázolaj b rrel érintkezve irritációt okozhat. Az érintett felületet azonnal alaposan tisztítsa meg. Ha a gázolaj szembe került, azonnal folyó vízzel öblítse ki és forduljon orvoshoz. Az gázolajjal történ munkavégzés során viseljen véd keszty t. MEGJEGYÉS A tankolási folyamatot csak az el írt helyen és csak szakképzett és erre felhatalmazott személy hajthatja végre. MEGJEGYÉS Max. töltési mennyiség: DFG 316s/320s = 50 l. Csak a DIN EN 590-nek megfelel és 51-nél nagyobb cetánszámú gázolajat szabad használni Tankolás üzemanyagtölt berendezésnél Biztonságosan parkolja le a targoncát a tankolás el tt, (lásd "A targonca biztonságos parkolása" oldalon 76) Csavarja le a betölt nyílás kupakját (51). Vezesse be a csapot a nyitott tartálycsonkba. Töltse be az üzemanyagot. A tartályt ne töltse túl. A tartály fedelét (51) tankolás után szorosan zárja vissza. A tankolási folyamatot befejezte

42 2.2 Tankolás üzemanyagtartályokkal Csavarja le a betölt nyílás kupakját (51) és nyissa ki az üzemanyagtartályt. Szerelje fel a kifolyócsövet az üzemanyagtartályra. Vezesse be a kifolyócsövet a nyitott tartálycsonkba. Biztosítsa, hogy az üzemanyagtartály és a kifolyócs összekapcsolása szivárgásmentes legyen. Óvatosan emelje meg az üzemanyagtartályt és vezesse be a kifolyócsövet a nyitott tartálycsonkba. A gázolajat lassan és óvatosan töltse be. A tartályt ne töltse túl. A tartály fedelét (51) tankolás után szorosan zárja vissza. A tankolási folyamatot befejezte

43 3 Hajtógáztartály Csak a DIN 51622, ill. az összehasonlítható nemzeti el írások szerinti cseppfolyós gázt szabad használni. 3.1 Hajtógázpalack VESÉLY! Robbanásveszély A gázpalack cseréjét csak az elõírt helyen és csak szakképzett és erre felhatalmazott személy végezheti. VIGYÁAT! Balesetveszély nem megfelel gázpalackok alkalmazása miatt. Csak engedélyezett hajtógázpalackot szabad alkalmazni! Ha a palacktartó bepattan a helyére, akkor gázpalacknak úgy kell elhelyezkednie, hogy a zárószelep töml csatlakozója függ legesen lefelé mutasson. Más ország palacktípusa esetén tartsa be a nemzeti el írásokat. Tartsa be a gázpalackon látható utasításokat és jelöléseket Üzemeltetés egy gázpalackkal A hajtógázpalack cseréje A targoncát a gázpalack cseréje el tt biztonságosan állítsa le, (lásd "A targonca biztonságos parkolása" oldalon 76). A zárószelepet (54) szorosan zárja el. A motort indítsa el és nulla-állásban járassa, amíg le nem ürül a gázrendszer

44 A hajtógázpalack kivétele VIGYÁAT! 52 A csatlakozó balmenetes A hollandi anyát (53) csavarja le, ennek során a fogantyúnál (55) tartson ellen. A tömlõt (56) válassza le és a szelep fedelét rögtön csavarja fel az üres gázpalackra. A reteszel csapot (57) húzza ki, és a gázpalackot a fogantyú tartójával (52) billentse fel. A szorítózár karját (60) helyezze fel, és a feszít csapot vegye le. A feszít hevedert helyezze fel. Emelje ki a gázpalackot a tartóból (59), és állítsa le biztonságosan Új hajtógázpalack behelyezése 52 Helyezze a gázpalackot a tartóba (59) 54 A fogantyút (52) állítsa be központosan a meglév nyílásba (58). A töml csatlakozót állítsa be felfelé. 56 A feszít hevedert helyezze a gázpalack köré és szorítsa meg a szorítózárral (60). A feszít csapot szerelje fel, és szorítsa meg a feszít hevedert a szorítózárral (60). A gázpalackot a tartóval a fogantyúnál (52) billentse fel. Nyomja be a reteszel csapot (57). Csavarja le a szelepfedelet. Szerelje fel a töml t 56 el írásszer en. A zárószelepet 54 óvatosan nyissa ki. Ellen rizze a töml csatlakozó tömítettségét habképz anyaggal. A cserefolyamat befejezõdött

45 3.1.2 Üzemeltetés két gázpalackkal FIGYELMETETÉS! Hátramenet során korlátozott a kilátás Két hajtógázpalack alkalmazása esetén a targoncát m köd képes kamerarendszerrel kell felszerelni a hátramenethez. A targoncának kiegészít leg rendelkeznie kell két küls tükörrel. A kétpalackos rendszer kezelése MEGJEGYÉS A gázellátás átkapcsolása a tartón (61) található kiegészít szeleppel (59) történik. A hozzárendelés a szelepen található gáztöml k csatlakozója (56) és a hajtógázpalackokhoz vezet töml alapján látható (pl. az átkapcsolószelepen jobbra = fenn, az átkapcsolószelepen balra = lent). A karral (62) kapcsoljon át az alsó és a fels gázpalackok között A hajtógázpalackok cseréje (lásd "Üzemeltetés egy gázpalackkal" oldalon 44) Az üres gázpalackot a következ lehet ségnél rögtön cserélje ki feltöltött gázpalackkal. A gázellátás leállítása A gázellátás megszakításához zárja el a gázpalackokon található zárószelepeket. 46

46 3.2 Cseppfolyós gáz tartály Az utántölthet gázpalackok csapolószeleppel (66), töltészáró szeleppel (64), biztonsági szeleppel (65) és szintjelz vel (63) rendelkeznek. Utántölthet cseppfolyós gáz tartály (extra tartozék). 63 El feltételek Tartsa be a cseppfolyós gáz szivattyún elhelyezett a cseppfolyós gáz tankolására vonatkozó el írásokat árja el a csapolószelepet (66). A töltészáró szelep (64) fedelét (67) csavarja le. Csavarja a cseppfolyós gáz szivattyú tölt csatlakozóját a töltészáró szelepre (64). A tankolási folyamat automatikusan befejez dik, ha elérte a tartály a maximális szintjét A töltési folyamat befejezése után csavarja le a tölt csatlakozót és csavarja vissza a töltészáró szelep (64) fedelét (67). 47

47 4 Üzemanyag-mennyiség kijelz 4.1 Kijelz egység Az üzemanyag-kijelz (68) jelzi az üzemanyagszintet (csak a DFG vagy gáztartállyal rendelkez TFG esetén). Amint a kijelz n (68) "R" jelenik meg, fel kell tölteni a tartályt, emellett villog a jelz lámpa (69) és felhangzik a figyelmeztet hangjelzés. km/h R 4.2 A gázpalackok szintjelz je (o) Az üzemanyag-szintjelz ( ) és a figyelmeztet kijelz (69) felgyulladása és a figyelmeztet hang jelzi, hogy a gázpalack üres. A fennmaradó menetid az alkalmazási és környezeti feltételekt l függ en kb perc. A cseppfolyós gáz haladásüzemmód miatti szintingadozása a szintjelz rövid felgyulladását idézheti el. Csak a tartósan világító szintjelz jelent majdnem üres gázpalackot. 48

48 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezet i jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességér l számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti el írásokat. A gépkezel jogai, kötelességei és viselkedése A gépkezel nek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelel képzésben kell részesülnie, és tisztában kell lennie a jelen üzemeltetési útmutató tartalmával. A kezel nek meg kell kapnia a szükséges jogosultságokat. A gyalogvezérlés szintenjáró szállítógépek kezelésénél biztonsági véd cip t kell viselni. Jogosulatlan használat tilalma Munkaid alatt a targoncáért a gépkezel felel s. Meg kell akadályoznia, hogy jogosulatlan személy vezesse vagy m ködtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem m ködik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelõen el nem hárították. Javítások Külön képzés és felhatalmazás nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. 49

49 Veszélyzóna FIGYELMETETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete (például az emel villa vagy a rászerelt egységek) vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén idõben figyelmeztetõ jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. VESÉLY! Balesetveszély A vezet nek a targonca üzemeltetése során a véd tet által védett területen kell tartózkodnia. Biztonsági eszközök és figyelmeztet feliratok A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztet táblák ((lásd "Jelölési helyek és típustáblák" oldalon 28)) és utasítások figyelembe vétele minden esetben kötelez. VIGYÁAT! Sérülésveszély a csökkent fej feletti szabad tér miatt A csökkent fej feletti térrel rendelkez targoncába figyelmeztet táblát szerelünk a vezet látóterébe. Feltétlenül ügyeljen a táblán javasolt, max. testmagasságra. Ez tovább csökken véd sisak viselésekor. 50

50 START START 2 A kijelz - és kezel elemek leírása Doppelpedalsteuerung Einzelpedalsteuerung Solopilot Multipilot 51

51 Sz. Kezel -, ill. kijelz elem 70 Kett spedállal történ irányítás "hátra menetpedállal 71 o Funkció Megnyomásakor a targonca hátrafelé halad. A menetsebesség fokozatmentesen szabályozható. Menetpedál t A menetsebesség fokozatmentesen szabályozható. 72 Kett spedállal történ irányítás el re menetpedállal o M ködtetésével a targonca el refelé halad. A menetsebesség fokozatmentesen szabályozható. 73 Fékpedál t M ködtetésével a targonca rögtön megállásig fékez dik. 74 Kormánykerék t A targoncát kormányozza. SOLO-PILOT t A következ funkciók kezelése: 75 MULTI-PILOT 76 ISM hozzáférési modul CANCODE 77 VÉSLEÁLLÍTÓ kapcsoló o o t Menetirány el re / hátra (nem kett spedállal történ kezeléskor) Teheremel szerkezet emelése / leengedése Az emel állvány el re- és hátrabillentése Kürtkapcsoló Oldaltoló balra / jobbra (o) Kiegészít hidraulika (o) Bekapcsolja a targoncát* A vezérl áramot kapcsolja ki és be vészhelyzetben. 78 Startgomb t Elindítja a motort bekapcsolt kapcsolózár esetén. 79 Kapcsolózár t A vezérl áram ki- és bekapcsolása. A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be. t = alapfelszereltség o = extra tartozék *ISM hozzáférési modullal vagy Can Code-dal rendelkez felszereltség esetén lásd az ISM hozzáférési modul üzemeltetési útmutatót, ill. a Can Code üzemeltetési útmutatót. 52

52 Sz. Kezel -, ill. Funkció kijelz elem 80 Menetiránykapcsoló t Menetirány, ill. nulla-állas kiválasztása. (nincsen kétpedálos vezérlésnél) 81 Kar t A hidraulikus funkciók kezelésére szolgáló kar. 82 Kürt t M ködésbe hozza a figyelmeztet hangjelzést. 83 Kiegészít hidraulikafunkciók engedélyezése gomb o Engedélyezi a kiegészít hidraulikafunkciókat vagy az engedélyköteles hidraulikát. 84 Gombok o A kiegészít hidraulikafunkciók kezelésére szolgáló kar (H1). t = alapfelszereltség o = extra tartozék
