1 A kiváló minőségű és ergonomikus alkalmazásokkal a Climax kínálat, széles választékot kínál. A raklapemelők, targoncák és ollós raklapemelők kézi és félig elektromos kivitelben kaphatóak. Bizonyos raklapemelők és targoncák teljes elektromos kivitelben is rendelkezésre állnak. Ezenkívül a Climax minipullereket, magasemelésű raklapelemőket és emelőasztalokat is kínál. Ergonomikus. Hosszantartó. Sokoldalú.

2 Climax -ról... 3 Kézi raklapemelők Kézi mérleges raklapemelők Félelektromos raklapemelők Kézi ollós raklapemelők... Félelektromos ollós raklapemelők... Emelőasztal... Elektromos raklapemelők... Minipullerek Kézi targoncák Félelektromos targoncák Elektromos targoncák info@climaxhungary.hu

3 A Climax -ról Ergonomikus Ergonomikus kialakítás jellemzi a Climax termékeit. Minden villás emelő, emelőasztal és magas emelésű raklapemelő úgy került kialakításra, hogy a munkát végző személy hátát és a karját védje, megkímélje. Munkaeszközeink könnyen és kényelmesen mozgatnak, tolnak és rakodnak. Más apró részletek mint az ergonomikus csúszásmentes kormánybevonat kialakítása és a további elektromos felszerelések szintén hozzájárulnak a munka megkönnyítéséhez. Gyalogkíséretű targoncáink gyorsan igazodnak az Ön igényeihez. Hosszantartó A legfontosabb szempont a kiváló minőség, így valamennyi termékünk CE minősítéssel rendelkezik, minden tekintetben felhasználóbarát és biztosítja a hatékony és biztonságos munkavégzést. Még a kiváló minőségű alkatrészek is igénylik a rendszeres karbantartást, így a Climax pótalkatrészek forgalmazásával is foglalkozik, hogy az Ön raktározását gépeinkkel még hosszabb távon biztosítani tudjuk. A legnépszerűbb alkatrészeket folyamatosan raktáron tartjuk, hogy szükség esetén azonnal segítségére lehessünk Sokoldalú A Climax termékcsaládja minden igényhez igazodik, amire Önnek szüksége lehet raktárában. Gyalogkíséretű targoncáink, magas emelésű raklapemelőink, kézi emelőink, kalibrált emelőink, emelőasztalaink..., hogy csak néhány példát említsünk a színes termékkínálatunkból, mind megannyi igénynek tud megfelelni. info@climaxhungary.hu 3

4 4

5 Kézi raklapemelők Terhelhetőség Súlypont Minimális magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Raklapemelő teljes hossza Teljes szélesség A villák szélessége A villák közötti szélesség Vezérlés hossza Középső távolság Minimális járatszélesség Önsúly Anyag A kormánykerék anyaga A villa kerekeinek anyaga A szivattyú típusa REF 145TA kg 575 mm 85 mm 200 mm 1150 mm 1160 mm 1550 mm 525 mm 525 mm 225 mm 400 mm 1750mm 327 mm 63 kg acél gumi tandem/ poliuretán standard info@climaxhungary.hu 5

6 6

7 Kézi raklapemelők REF 145TA9068 Terhelhetőség 2500 kg Súlypont 575 mm Minimális magasság 85 mm Emelési magasság 200 mm A villák hossza 1150 mm Maximális magasság (fogantyúval) 1160 mm Raklapemelő teljes hossza 1550 mm Teljes szélesség 525 mm A villák szélessége 525 mm A villák közötti szélesség 225 mm Vezérlés hossza 400 mm Középső távolság 1750mm Minimális járatszélesség 327 mm Önsúly 63 kg Anyag acél A kormánykerék anyaga gumi A villa kerekeinek anyaga tandem/ poliuretán A szivattyú ttípusa standard info@climaxhungary.hu 7

8 8

9 Kézi raklapemelők Terhelhetőség Súlypont Minimális magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Raklapemelő teljes hossza Teljes szélesség A villák szélessége A villák közötti szélesség Vezérlés hossza Középső távolság Minimális járatszélesség Önsúly Anyag A kormánykerék anyaga A villa kerekeinek anyaga A szivattyú ttípusa REF 145TA kg 565 mm 85 mm 200 mm 1130 mm 1130 mm 1530 mm 520 mm 520 mm 200 mm 400 mm 327 mm 1750 mm 70 kg rozsdamentes acél nejlon tandem/nejlon standard info@climaxhungary.hu 9

10 10

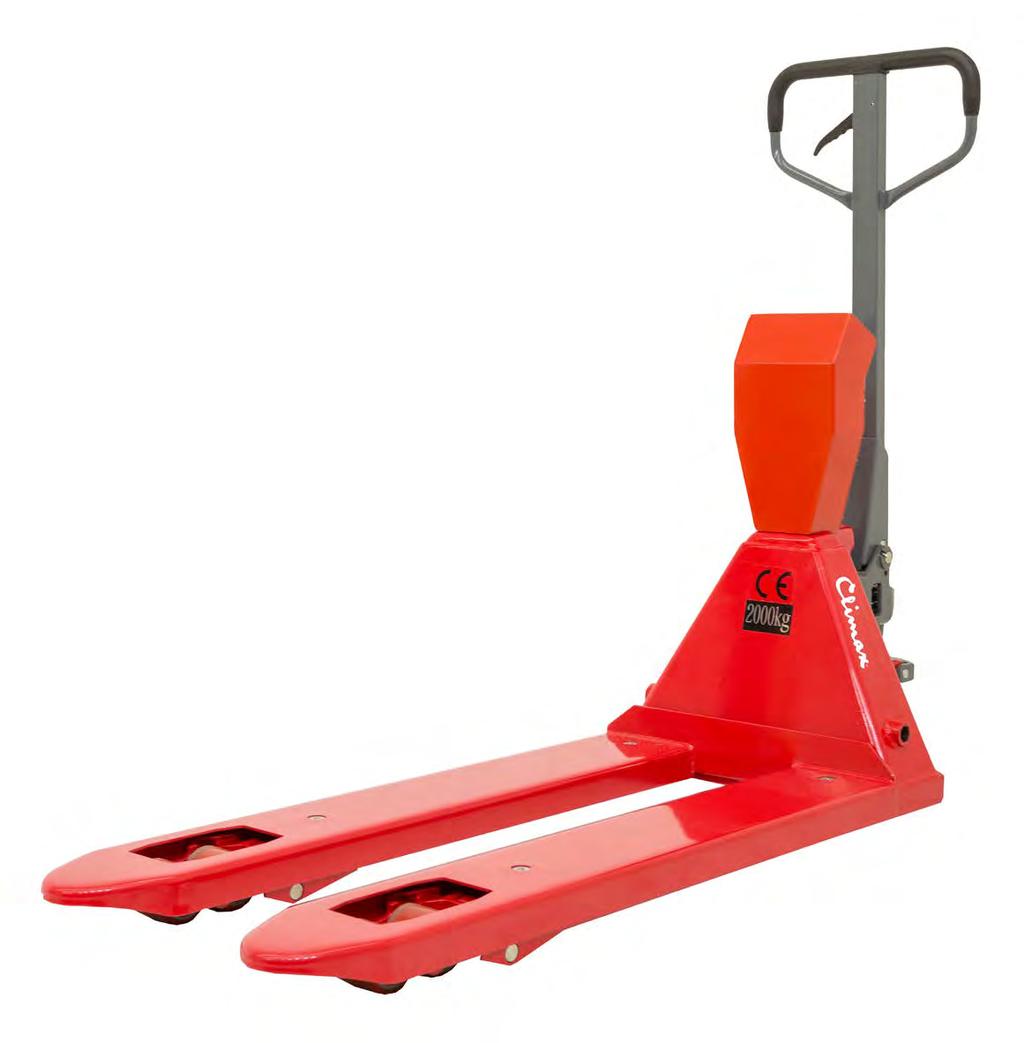

11 Kézi mérleges raklapemelő Terhelhetőség Súlypont Minimális magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Raklapemelő teljes hossza Teljes szélesség A villák szélessége A villák közötti szélesség Vezérlés hossza Középső távolság Minimális járatszélesség Önsúly REF 127TA3161 REF 144TA8853 REF 144TA8855 REF 130TA1027 REF 144TA8854 REF 144TA kg 2000 kg 2000 kg 575 mm 565 mm 565 mm 85 mm 87 mm 87 mm 205 mm 200 mm 200 mm 1150 mm 1150 mm 1150 mm 1220 mm 1210 mm 1210 mm 1550 mm 1550 mm 1550 mm 555 mm 540 mm 540 mm 555 mm 540 mm 540 mm 195 mm 200 mm 200 mm 400 mm 400 mm 400 mm 323,5 mm 323,5 mm 323,5 mm 1750 mm 1750 mm 1750 mm 106 kg 106 kg 106 kg Akkumulátor teljesítménye >30 Ah 1,20 Ah 1,20 Ah Anyag acél acél acél A kormánykerék anyaga gumi gumi gumi A villa kerekeinek anyaga tandem/ poliuretán tandem/ poliuretán Pontosság 0,1 kg 0,1 kg 1 kg tandem/ poliuretán Extrák / Kalibrációs tanúsítvány Kalibrált (kereskedelmi forgalomban) info@climaxhungary.hu 11

12 12

13 Félelektromos raklapemelő Kézi emelés, elektromos vezetés Terhelhetőség Súlypont A szivattyú típusa Minimális magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Raklapemelő teljes hossza Tejes szélesség Önsúly Emelő motor teljesítménye Akkumlátor teljesítménye Anyag A kormánykerék anyaga A villa kerekeinek anyaga REF 144TA kg 565 mm standard 85 mm 200 mm 1150 mm 1240 mm 1580 mm 560 mm 140 kg 0,65 kw 24 V/30 Ah acél poliuretán tandem/ poliuretán info@climaxhungary.hu 13

14 14

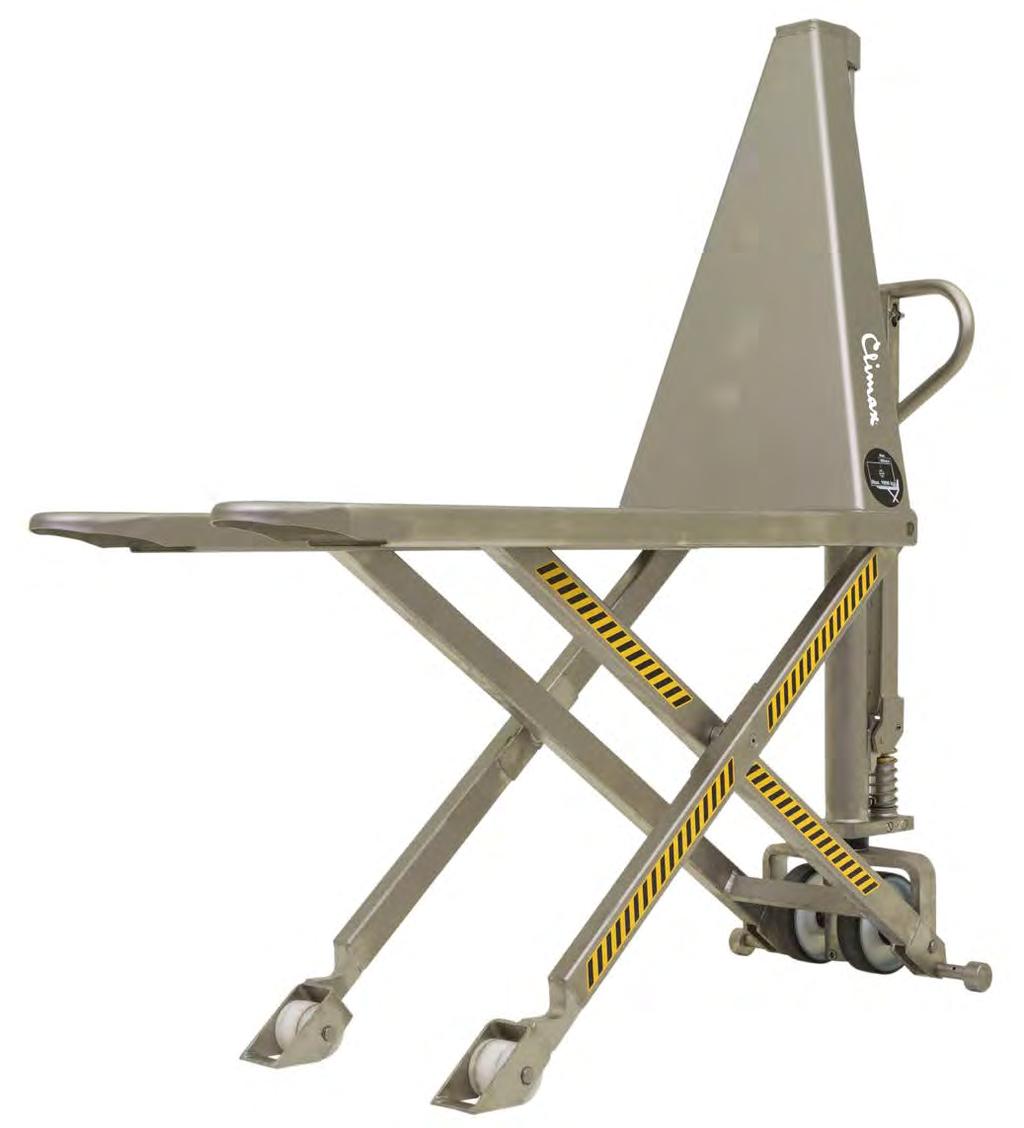

15 Kézi ollós raklapemelők Terhelhetőség Súlypont Szivattyú típusa Szabad emelési magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Maximális magasság Tejes hossz Teljes szélesség Minimális járatszélesség Önsúly Anyag A kormánykerék anyaga A villa kerekeinek anyaga REF 124TA kg 575 mm quick lift 450 mm 800 mm 1150 mm 1285 mm 1650 mm 1526 mm 540 mm 1840 mm 105 kg acél nejlon szimpla/nejlon info@climaxhungary.hu 15

16 16

17 Kézi ollós raklapemelők Terhelhetőség Súlypont Szivattyú típusa Szabad emelési magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Maximális magasság Tejes hossz Teljes szélesség Minimális járatszélesség Önsúly Anyag A kormánykerék anyaga A villa kerekeinek anyaga REF 145TA kg 600 mm gyors emelés 400 mm 800 mm 1200 mm 1240 mm 1670 mm 1650 mm 560 mm 1850 mm 122 kg rozsdamentes acél poliuratán szimpla/nejlon info@climaxhungary.hu 17

18 18

19 Félelektromos ollós raklapemelők Terhelhetőség Súlypont Szivattyú típusa Szabad emelési magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Maximális magasság Raklapemelő teljes hossza Teljes szélesség Minimális járatszélesség Önsúly Az emelőmotor teljesítménye Az akkumulátor teljesítménye Anyag A kormánykerék anyaga A villa kerekeinek anyaga Standard Választható REF 131TA kg 600 mm elektromos 400 mm 800 mm 1200 mm 1240 mm 1670 mm 1650 mm 560 mm 1890 mm 157 kg 0,8 kw 50 Ah acél poliuretán szimpla/nejlon belső töltő külső töltő info@climaxhungary.hu 19

20 20

21 Félelektromos ollós raklapemelők Terhelhetőség Súlypont A szivattyú típusa Szabad emelési magasság Emelési magasság A villák hossza Maximális magasság (fogantyúval) Maximális magasság Raklapemelő teljes hossza Teljes szélesség Minimális járatszélesség Önsúly Emelőmotor teljesítménye Akkumulátor teljesítménye Anyag A kormánykerék anyaga A villa kerekeinek anyaga REF 145TA kg 600 mm elektromos 400 mm 800 mm 1200 mm 1240 mm 1670 mm 1600 mm 560 mm 1800 mm 152 kg 0,8 kw 50 Ah rozsdamentes acél poliuretán szimpla/nejlon info@climaxhungary.hu 21

22 22

23 Emelőasztal REF 127TA1061 REF 127TA2350 REF 127TA2351 REF 127TA1062 REF 127TA2352 Terhelhetőség 150 kg 300 kg 350 kg 500 kg 750 kg Raklapemelő teljes hossza 930 mm 1070 mm 1170 mm 1100 mm 1250 mm Emelvény hossza 700 mm 850 mm 910 mm 815 mm 1000 mm Emelvény szélessége 450 mm 500 mm 500 mm 500 mm 510 mm Emelési magasság 720 mm 880 mm 1300 mm 880 mm 990 mm Fogantyú magassága 950 mm 990 mm 975 mm 990 mm 990 mm Teljes szélesség 450 mm 500 mm 500 mm 500 mm 510 mm Az emelvény minimális magassága 230 mm 340 mm 350 mm 300 mm 350 mm Önsúy 46 kg 77 kg 105 kg 81 kg 125 kg A fogantyú típusa összecsukható összecsukható összecsukható összecsukható összecsukható Láb fék van van van van van info@climaxhungary.hu 23

24 24

25 Elektromos raklapemelők Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Terhelési távolság (emelés/leengedés)) x Tengelytávolság y A saját tömege (akkumulátorral együtt) Tengelyterhelés, rakottan Tengelyterhelés, üresen akkumulátor kézi 1500 kg 600 mm 883/946 mm 1250 mm 195 kg 600/1095 kg 170/25 kg A gumiabroncs típusa PU/PU Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) 210 x 70 mm Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) 1 meghajtott kerék, kerekek száma elől/hátul 4 Rakodófelület terhelése elől b11 Emelési magasság h3 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 A villák szélességének hossza l2 Teljes szélesség b1/b2 P mm 115 mm 820/1170 mm 85 mm 1600 mm 450 mm 560 mm 2 x 80 x 60 mm Villa méretek s/e/l Villáskulcs b5 Talaj magasság a tengelytáv közepén m2 55/150/1150 mm 560 mm 35 mm A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen A sebesség csökkentése, terhelt/terheletlen Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Az akkumulátor súlya Az elemtartó méretei l/w/h Akkumulátor modell Meghajtásvezérlés típusa Gyártó Zajszint a kezelő fülénél 1475 mm 3.5/4 km/h 0.051/0.060 m/s 0.052/0.059 m/s 3/10 elektromágneses 0.65 kw 0.84 kw 24 V/60 Ah 30 kg 260/182/220 mm 1779 mm 1929 mm karbantartásmentes akkumulátor DC Curtis 74 db (A) info@climaxhungary.hu 25

26 26

27 Elektromos raklapemelők P18 Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Terhelési távolság (emelés/leengedés)) x Tengelytávolság y A saját tömege akkumulátorral/anélkül Tengelyterhelés, rakottan / Tengelyterhelés, üresen / A gumiabroncs típusa Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) Abroncsméret, támaszkerék 1 meghajtott kerék, kerekek száma elől/hátul Rakodófelület terhelése hátul b10 Rakodófelület terhelése elől b11 Emelési magasság h3 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 akkumulátor kézi 1800 kg 590 mm 975 mm 1300 mm 275 kg PU/PU 230 x 75 mm 75 x 85 mm 85 x 48 mm 2/4 498 mm 495 mm 110 mm 825/1190 mm 77 mm 1652 mm A villák szélességének hossza l2 Teljes szélesség b1/b2 Villa méretek s/e/l Villáskulcs b5 Talajmagasság a tengelytáv közepén m2 475 mm 645 mm 50/150/1180 mm 540 mm 50 mm A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen A sebesség csökkentése, terhelt/terheletlen Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Az akkumulátor súlya Az elemtartó méretei l/w/h Akkumulátor modell Meghajtásvezérlés típusa 1458 mm 3.5/4 km/h 0.056/0.06 m/s 0.057/0.059 m/s 6/15 elektromágneses 1.1 kw 1 kw 2 x 12 V/85 Ah 25 x 2 kg 265/169/215 mm 1755 mm 1955 mm karbantartásmentes akkumulátor DC info@climaxhungary.hu 27

28 28

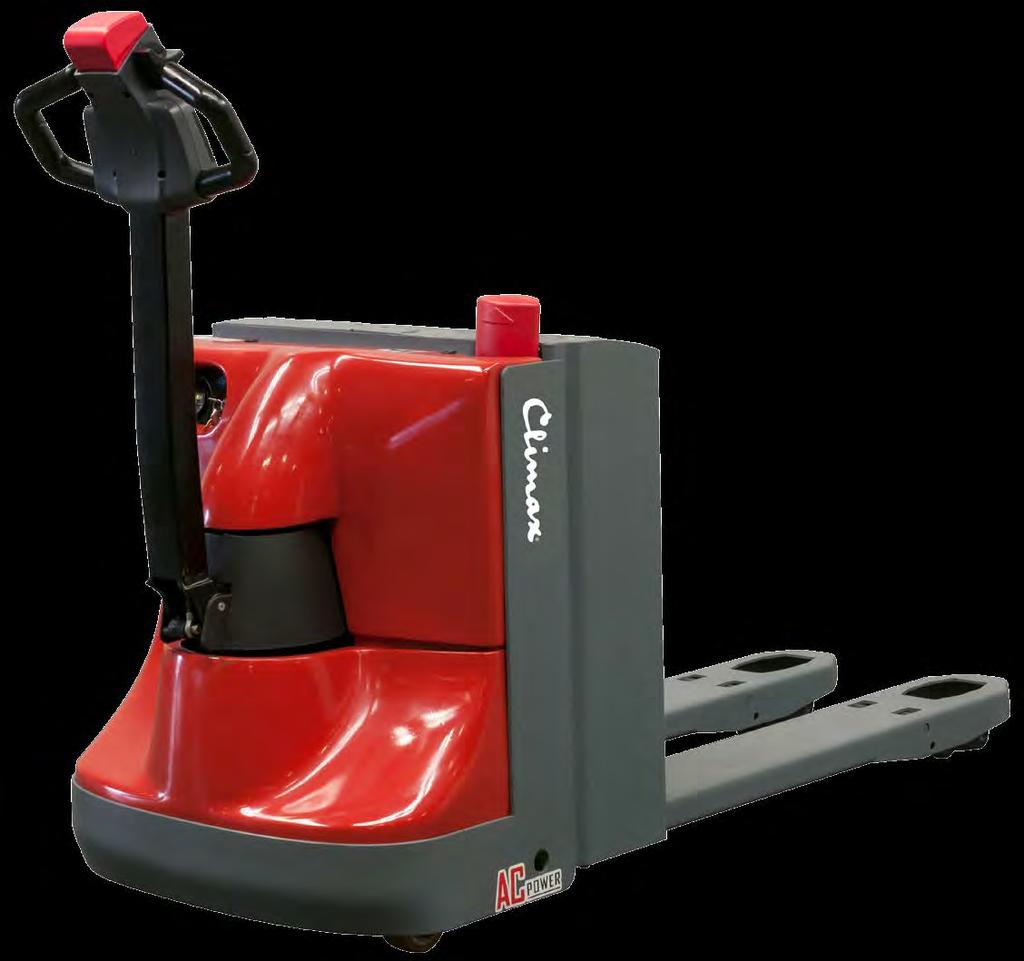

29 Elektromos raklapemelők Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Tengelytávolság y A saját tömege akkumulátorral/anélkül A gumiabroncs típusa Abroncsméret elől (átmérő x szélesség) Abroncsméret hátul (átmérő x szélesség) 1 meghajtott kerék, kerekek száma elől/hátul Emelési magasság h3 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 A villák szélességének hossza l2 Teljes szélesség b1/b2 P16 akkumulátor kézi 1600 kg 600 mm 1234 mm 292/244 kg PU/PU 210 x 70 mm 2 x 80 x 60 mm 2/4 115 mm 777/1200 mm 85 mm 1650 mm 500 mm 724 mm Villa méretek s/e/l Villáskulcs, min/max b5 Talajmagasság a tengelytáv közepén m2 55/150/1150 mm 540 mm 40 mm A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen A sebesség csökkentése, terhelt/terheletlen Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Akkumulátor modell Meghajtásvezérlés típusa Gyártó Zajszint a kezelő fülénél 1400 mm 3.5/4 km/h 0.056/0.06 m/s 0.057/0.059 m/s 5/7 elektromágneses 0,6 kw 0,8 kw 24 V/70 Ah 1720 mm 1540 mm karbantartásmentes akkumulátor DC Curtis 70 db (A) info@climaxhungary.hu 29

30 30

31 Elektromos raklapemelők P20 Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Terhelési távolság (emelés/leengedés)) x Tengelytávolság y A saját tömege (akkumulátorral együtt) Tengelyterhelés, rakottan Tengelyterhelés, üresen A gumiabroncs típusa Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) akkumulátor kézi 2000 kg 600 mm 916/982 mm 1418 mm 535 kg 955/1580 kg 430/105 kg PU/PU 230 x 75 mm Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) 2 x 85 x 70 Támaszkerekek (méretek) 1 meghajtott kerék, kerekek száma elől/hátul 2/4 Rakodófelület terhelése hátul b10 Rakodófelület terhelése elől b11 Emelési magasság h3 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 85 x 48 mm 498 mm 370/515 mm 125 mm 825/1190 mm 85 mm 1748 mm A villák szélességének hossza l2 598 mm Teljes szélesség b1/b2 710 mm Villa méretek s/e/l 55/170/1150 mm Villáskulcs b5 540 mm Talajmagasság a tengelytáv közepén m2 35 mm A folyosó szélessége, 1000 x 1200 raklap keresztben Ast 2400 mm A folyosó szélessége, 800 x 1200 raklap hosszában Ast 2300 mm Külső fordulási sugár Wa 1638 mm Utazási sebesség, terhelt/terheletlen 5/5.5 km/h Emelési sebesség, terhelt/terheletlen 0.051/0.060 m/s A sebesség csökkentése, terhelt/terheletlen 0.052/0.059 m/s Maximális fokozhatóság, terhelt/terheletlen S2 5 min % 8/16 Üzemi fék elektromágneses Haladómotor teljesítmény S2 60 min 1.1 kw Emelőmotor teljesítménye S3 15% 0.84 kw Akkumulátor feszültsége, névleges kapacitás 24 V/225 Ah Az akkumulátor súlya 205 kg Az elemtartó méretei l/w/h 650/540/200 mm Akkumulátor modell meghajtó akkumulátor Gyártó, Meghajtásvezérlés típusa ZAPI, AC Zajszint a kezelő fülénél 74 db (A) info@climaxhungary.hu 31

32 32

33 Elektromos raklapemelők P20P Meghajtás akkumulátor Kezelés típusa stand-on platform Terhelhetőség Q 2000 kg Terhelési pont c 600 mm Terhelési távolság (emelés/leengedés)) x 916/982 mm Tengelytávolság y 1420 mm A saját tömege (akkumulátorral együtt) 670 kg Tengelyterhelés, rakottan 1066/1604 kg Tengelyterhelés, üresen 546/124 kg A gumiabroncs típusa PU/PU Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) 230 x 75 mm Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) 2 x 85 x 70 mm Támaszkerekek (méretek) 130 x 60 mm 1 meghajtott kerék, kerekek száma elől/hátul 2/4 Rakodófelület terhelése hátul b10 Rakodófelület terhelése elől b11 Emelési magasság h3 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h mm 370/515 mm 125 mm 1150/1470 mm 85 mm Teljes hossz l mm A villák szélességének hossza l2 710 mm Teljes szélesség b1/b2 730 mm Villa méretek s/e/l 55/170/1150 mm Villáskulcs b5 540 mm Talajmagasság a tengelytáv közepén m2 35 mm A folyosó szélessége, 1000 x 1200 raklap keresztben Ast 2034 mm A folyosó szélessége, 800 x 1200 raklap hosszában Ast 2084 mm Külső fordulási sugár Wa 1700 mm Utazási sebesség, terhelt/terheletlen 7.5/8.5 km/h Emelési sebesség, terhelt/terheletlen 0.056/0.060 m/s A sebesség csökkentése, terhelt/terheletlen 0.057/0.057 m/s Maximális fokozhatóság, terhelt/terheletlen S2 5 min % 8/16 Üzemi fék elektromágneses Haladómotor teljesítmény S2 60 min 1.5 kw Emelőmotor teljesítménye S3 15% 2.2 kw Akkumulátor feszültsége, névleges kapacitás 24 V/225 Ah Az akkumulátor súlya 190 kg Akkumulátor modell meghajtó akkumulátor Meghajtásvezérlés típusa AC Gyártó ZAPI Zajszint a kezelő fülénél 74 db (A) info@climaxhungary.hu 33

34 34

35 Minipullers REF 141TA1353 REF 141TA2228 REF 141TA2407 REF 141TA2408 Hivatkozás speciális horoggal REF 141TA1354 REF 144TA6921 Kérésre Kérésre Hivatkozás a nem jelölő gumiabroncsokra REF 144TA4539 Kérésre Kérésre Kérésre Típus C Alap C1000S - Rozsdamentes acél C Fék C Fék Húzóerő 1000 kg 1000 kg 1000 kg 1500 kg Meghajtásvezérlés szabadon programozható sebesség és gyorsulás szabadon programozható sebesség és gyorsulás szabadon programozható sebesség és gyorsulás szabadon programozható sebesség és gyorsulás Hajtás DC motor 24 V, 300 W DC motor 24 V, 300 W DC motor 24 V, 300 W DC motor 24 V, 600 W Akkumulátor beépített 24 V, 18 Ah cserélhető 24 V, 18 Ah cserélhető 24 V, 18 Ah cserélhető 24 V, 18 Ah Töltő beépített külső külső beépített Gumiabroncsok szilárd 250 x 85 mm szilárd 250 x 85 mm szilárd 250 x 85 mm szilárd 250 x 85 mm Súly 43 kg 43 kg 43 kg 105 kg Váz acél, horganyzott és porfestett rozsdamentes acél, horganyzott és porfestett acél, horganyzott és porfestett Szélesség 440 mm 440 mm 440 mm 475 mm Hossz 600 mm 600 mm 600 mm 600 mm acél, horganyzott és porfestett Munkagép magassági fogantyúja 900 mm mm mm mm Magasság összecsukva 900 mm 770 mm 770 mm 770 mm Alapfelszereltség Akkumulátor töltésjelző, CE-tanúsítvány, alapmodul, akkumulátor és beépített akkumulátortöltő Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, alapmodul, akkumulátor és beépített akkumulátortöltő Opciók duda, fék, speciális horgok második akkumulátor, duda, speciális horgok... Akkumulátor töltésjelző állítható kormányrúd, CE-tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátor második akkumulátor, duda, speciális horgok... Akkumulátor töltésjelző, állítható kormányrúd, CE-tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő második akkumulátor, duda, speciális horgok... info@climaxhungary.hu 35

36 36

37 Minipullers REF 141TA2229 REF 144TA4541 REF 141TA2230 REF 141TA2231 Típus C BRAKE C2500P C BRAKE C BRAKE Húzóerő 2500 kg 2500 kg 3500 kg 6000 kg Meghajtásvezérlés szabadon programozható sebesség és gyorsulás szabadon programozható sebesség és gyorsulás szabadon programozható sebesség és gyorsulás szabadon programozható sebesség és gyorsulás Hajtás DC motor 24 V, 600 W DC motor 24 V, 600 W DC motor 24 V, 600 W DC motor 24 V, 1100 W Akkumulátor beépített 24 V, 80 Ah beépített 24 V, 18 Ah beépített 24 V, 80 Ah cserélhető, 4 akkumlátorral 24 V, 80 Ah Töltő beépített külső beépített beépített Gumiabroncsok solid 250 x 85 mm solid 200 x 60 mm solid 280 x 85 mm solid 250 x 85 mm Súly 256 kg 154 kg 300 kg 700 kg Váz acél,horganyzott és porfestett Szélesség 505 mm 478 mm 505 mm 800 mm Hossz 755 mm 958 mm 913 mm 950 mm Munkagép magassági fogantyúja mm mm mm mm Magasság összecsukva nem összecsukható 800 mm nem összecsukható nem összecsukható Alapfelszereltség Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő acél,horganyzott és porfestett Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő Opciók duda, speciális duda, speciális horgok horgok & távvezérlés acél,horganyzott és porfestett Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő duda, speciális horgok & gyújtáskapcsoló gombokkal acél,horganyzott és porfestett Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő duda, speciális horgok & gyújtáskapcsoló gombokkal info@climaxhungary.hu 37

38 38

39 Minipullers Típus REF 141TA2232 C300 - Féktárcsás targonca Húzóerő Meghajtásvezérlés Hajtás Akkumulátor Töltő Gumiabroncsok Súly Váz Szélesség Hossz Munkagép magassági fogantyúja Magasság összecsukva Alapfelszereltség 1000 kg szabadon programozható sebesség és gyorsulás DC motor 24 V, 300 W integrált, 24 V, 18 Ah beépített tömör gumiu 85 kg acél, horganyzott és porfestett 800 mm 1200 mm mm 750 mm Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő Opciók második akkumulátor, duda, második sebesség & speciális hogok info@climaxhungary.hu 39

40 40

41 Minipullers Típus Húzóerő Meghajtásvezérlés Hajtás Akkumulátor Töltő Gumiabroncsok Súly Váz Szélesség Hossz Munkagép magassági fogantyúja Magasság összecsukva Alapfelszereltség Opciók REF 144TA4541 C2500P 2500 kg szabadon programozható sebesség és gyorsulás DC motor 24 V, 600 W beépített 24 V, 18 Ah külső szilárd200 x 600 mm 154 kg acél, horganyzott és porfestett 478 mm 958 mm mm 800 mm Akkumulátor töltésjelző,állítható kormányrúd, CE tanusítvány, fék, alapmodul, akkumulátor és beépített akkumulátortöltő második akkumulátor duda, speciális horgok & távvezérlés info@climaxhungary.hu 41

42 42

43 Kézi targoncák REF 138TA4619 REF 138TA6978 REF 140TA2197 REF 145TA2576 Terhelhetőség 800 kg 800 kg 1000 kg 1000 kg Emelési magasság 900 mm 900 mm 900 mm 1595 mm Villahossz 1150 mm 1140 mm 1150 mm 1150 mm Villa szélessége 540 mm 540 mm 520 mm 520 mm Önsúly 218 kg 218 kg 202 kg 202 kg Teljes hossz 1630 mm 1630 mm 1670 mm 1670 mm Teljes szélesség 730 mm 730 mm 765 mm 765 mm Maximális magasság 1275 mm 1275 mm 1300 mm 1965 mm Anyag acél acél acél acél A villa kerekeinek anyaga nejlon nejlon nejlon poliuretán A kormánykerék anyaga nejlon nejlon poliuretán poliuretán Hidraulikus pumpa gyors emelés gyors emelés gyors emelés gyors emelés Extrák / kézi billentési funkcióval / / info@climaxhungary.hu 43

44 44

45 Félelektromos targoncák REF 138TA4624 REF 138TA4625 Terhelhetőség 800 kg 800 kg Emelési magasság 900 mm 900 mm Villahossz 1140 mm 1140 mm Teljes hossz 1690 mm 1690 mm Teljes szélesség 730 mm 730 mm Minimális magasság 1420 mm 1420 mm Maximális magasság 1420 mm 1420 mm A villa kerekeinek anyaga nylon nylon A kormánykerék anyaga nylon nylon Önsúly 271 kg 271 kg Az emelőmotor teljesítménye 0,7 kw 0,7 kw Az akkumulátor teljesítménye 60 Ah 60 Ah Standard akkumulátor és töltő akkumulátor és töltő Extrák / kézi billentési funkcióval info@climaxhungary.hu 45

46 46

47 Félelektromos targoncák REF 140TA4396 REF 140TA4397 REF 140TA4398 REF 140TA4399 REF 140TA4400 Terhelhetőség 1000 kg 1000 kg 1500 kg 1500 kg 1500 kg Emelési magasság 1600 mm 3000 mm 2500 mm 3000 mm 3500 mm Villahossz 1100 mm 1100 mm 1100 mm 1100 mm 1100 mm Teljes hossz 1720 mm 1720 mm 1720 mm 1720 mm 1720 mm Teljes szélesség 240 mm 240 mm 240 mm 240 mm 240 mm Minimális magasság 1980 mm 2080 mm 1780 mm 2030 mm 2280 mm Maximális magasság 1980 mm 3570 mm 3020 mm 3520 mm 4020 mm A villa kerekeinek anyaga nejlon nejlon nejlon nejlon nejlon A kormánykerék anyaga nejlon nejlon nejlon nejlon nejlon Önsúly 410 kg 495 kg 516 kg 543 kg 570 kg Az emelőmotor teljesítménye 1,5 kw 1,5 kw 1,5 kw 1,5 kw 1,5 kw Az akkumulátor teljesítménye 12 Ah 12 Ah 12 Ah 12 Ah 12 Ah Standard akkumulátor és töltő akkumulátor és töltő akkumulátor és töltő akkumulátor és töltő akkumulátor és töltő info@climaxhungary.hu 47

48 48

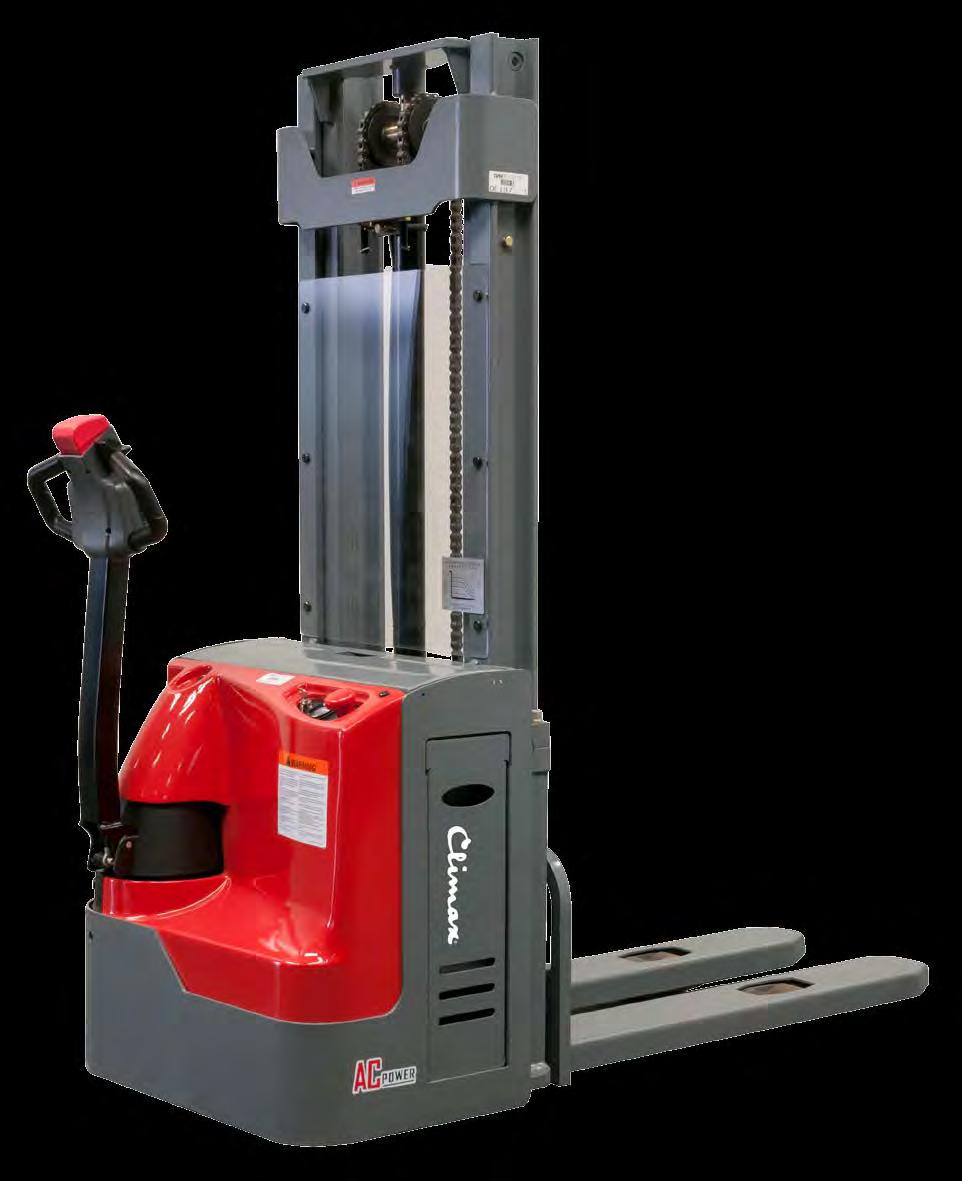

49 Elektromos targoncák Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Terhelési távolság x Tengelytávolság y A saját tömege (akkumulátorral együtt) Tengelyterhelés, rakottan Tengelyterhelés, üresen A gumiabroncs típusa Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) Támaszkerekek (méretek) 1 meghajtott kerék, kerekek száma elől/ hátul Rakodófelület terhelése hátul b10 Rakodófelület terhelése elől b11 Magasság, lesüllyesztve h1 Emelési magasság h3 Magasság, felemelve h4 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 A villák szélességének hossza l2 S10V300 battery kézi 1000 kg 600 mm 795 mm 1240 mm 461 kg 645/816 kg 350/111 kg PU/PU 210 x 70 mm 80 x 60 mm 130 x 55 mm 1/4 533 mm 400 mm 2050 mm 3000 mm 3480 mm 860/1200 mm 85 mm 1740 mm 590 mm Teljes szélesség b1/b2 Villa méretek s/e/l A villák külső szélessége b5 Talaj magasság m2 A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen A sebesség csökkentése, terhelt/terheletlen Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Az akkumulátor súlya (dobozban) Az elemtartó méretei l/w/h Akkumulátor modell A Meghajtásvezérlés típusa Gyártó Zajszint a kezelő fülénél 800 mm 55/160/1150 mm 560 mm 30 mm 2225 mm 2150 mm 1408 mm 3.5/4 km/h 0.12/0.22 m/s 0.12/0.11 m/s 3/10 elektromágneses 0.65 kw 2.2 kw 2 x 12 V/105 Ah 2 x 30 kg 305/165/210 mm karbantartásmentes akkumulátor DC Curtis 74 db (A) info@climaxhungary.hu 49

50 50

51 Elektromos targoncák Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Terhelési távolság x Tengelytávolság y A saját tömege (akkumulátorral együtt) Tengelyterhelés, rakottan Tengelyterhelés, üresen battery kézi 1200 kg 600 mm 700 mm 1218 mm 1050 kg 750/1500 kg 715/335 kg A gumiabroncs típusa PU/PU Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) 230 x 75 mm Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) Támaszkerekek (méretek) 1 meghajtott kerék, kerekek száma elől/ hátul Rakodófelület terhelése hátul b10 Rakodófelület terhelése elől b11 Magasság, lesüllyesztve h1 Szabad emelés h2 Emelési magasság h3 Magasság, felemelve h4 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 S12V x 70 mm 85 x 50 mm 1/2 538 mm 380 mm 1970 mm 100 mm 3000 mm 3529 mm 825/1225 mm 85 mm 1826 mm A villák szélességének hossza l2 Teljes szélesség b1/b2 Villa méretek s/e/l A külső villák szélessége b5 Talaj magasság m2 A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen A sebesség csökkentése, terhelt/terheletlen Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Az akkumulátor súlya (dobozban) Az elemtartó méretei l/w/h Akkumulátor modell Meghajtásvezérlés típusa Gyártó Zajszint a kezelő fülénél 676 mm 800 mm 60/170/1150 mm 550 mm 30 mm 2370 mm 2303 mm 1463 mm 5/5.5 km/h 0.127/0.15 m/s 0.23/0.22 m/s 8/16 elektromágneses 1.1 kw 2.2 kw 24 V/225 Ah 205 kg 650/540/200 mm meghajtó akkumulátor AC ZAPI 74 db (A) info@climaxhungary.hu 51

52 52

53 Elektromos targoncák Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Terhelési távolság x Tengelytávolság y A saját tömege (akkumulátorral együtt) Tengelyterhelés, rakottan Tengelyterhelés, üresen battery kézi 1200 kg 600 mm 700 mm 1275 mm 1050 kg 775/1475 kg 715/335 kg A gumiabroncs típusa PU/PU Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) 230 x 70 mm Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) 85 x 70 mm Támaszkerekek (méretek) 130 x 55 mm 1 meghajtott kerék, kerekek száma elől/ hátul Rakodófelület terhelése hátul b10 Rakodófelület terhelése elől b11 Magasság, lesüllyesztve h1 Szabad emelés h2 Kiindulási emelés h5 Emelési magasság h3 Magasság, felemelve h4 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 S12V300i 1/4 538 mm 370 mm 1967 mm 100 mm 125 mm 3000 mm 3406 mm 825/1225 mm 85 mm Teljes hossz l1 A villák szélességének hossza l2 Teljes szélesség b1/b2 Villa méretek s/e/l A külső villák szélességeb5 Talaj magasság m2 A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen A sebesség csökkentése, terhelt/terheletlen Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Az akkumulátor súlya (dobozban) Az elemtartó méretei l/w/h Akkumulátor modell Meghajtásvezérlés típusa Gyártó Zajszint a kezelő fülénél 1847 mm 697 mm 800 mm 60/190/1150 mm 560 mm 30 mm 2400 mm 2263 mm 1423 mm 5/5,5 km/h 0,127/0,15 m/s 0,23/0,22 m/s 8/16 elektromágneses 1.1 kw 2.2 kw 24 V/225 Ah 205 kg 650/540/200 mm meghajtó akkumulátor AC ZAPI 74 db (A) info@climaxhungary.hu 53

54 54

55 Elektromos targoncák Meghajtás Kezelés típusa Terhelhetőség Q Terhelési pont c Tengelytávolság y A saját tömege (akkumulátorral együtt) battery kézi 1600 kg 600 mm 1394 mm 1485 kg A gumiabroncs típusa PU/PU Gumiabroncs mérete, kezelői oldal (átmérő x szélesség) 230 x 75 mm Gumiabroncs mérete, terhelési oldal (átmérő x szélesség)) Támaszkerekek (méretek) 1 meghajtott kerék, kerekek száma elől/ hátul Magasság, felemelve h1 Szabad emelés h2 Emelési magasság h3 Magasság, lesüllyesztve h4 A kezelőkar magassága üzemi helyzetben, min/max h14 Villa magassága, csökkent h13 Teljes hossz l1 A villák szélességének hossza l2 Teljes szélesség b1/b2 Villa méretek s/e/l S16W450Z 85 x 70 mm 130 x 55 mm 2/ mm 1600 mm 4500 mm 4960 mm 1007/1610 mm 85 mm 2010 mm 860 mm 850 mm 55/185/1150 mm A külső villák szélessége b5 Talaj magasság a tengelytáv közepén m2 A folyosó szélessége, 1000 x 1200 raklap keresztben Ast A folyosó szélessége, 800 x 1200 raklap hosszában Ast Külső fordulási sugár Wa Utazási sebesség, terhelt/terheletlen Emelési sebesség, terhelt/terheletlen 570 mm 30 mm 2392 mm 2335 mm 1689 mm 5.5/6.0 km/h 0.10/0.18 m/s A sebesség csökkentése, terhelt/terheletlen 0.17/0.18 Maximális fokozhatóság, terhelt/ terheletlen S2 5 min % Üzemi fék Haladómotor teljesítmény S2 60 min Emelőmotor teljesítménye S3 15% Akkumulátor feszültsége, névleges kapacitás Az akkumulátor súlya (dobozban) Az elemtartó méretei l/w/h Akkumulátor modell Meghajtásvezérlés típusa Gyártó Zajszint a kezelő fülénél Kormány 8/16 m/s elektromágneses 1.5 kw 3 kw 24 V/270 Ah 8/16 kg 815/208/630 mm meghajtó akkumulátor AC ZAPI 74 db (A) szervókormány info@climaxhungary.hu 55
