DFG/TFG 316s/320s. Dízel- és gázüzemű targoncák hidrosztatikus hajtással (1.600/2.000 kg) hydrostaticdrive. Alacsony fogyasztás.

Átírás

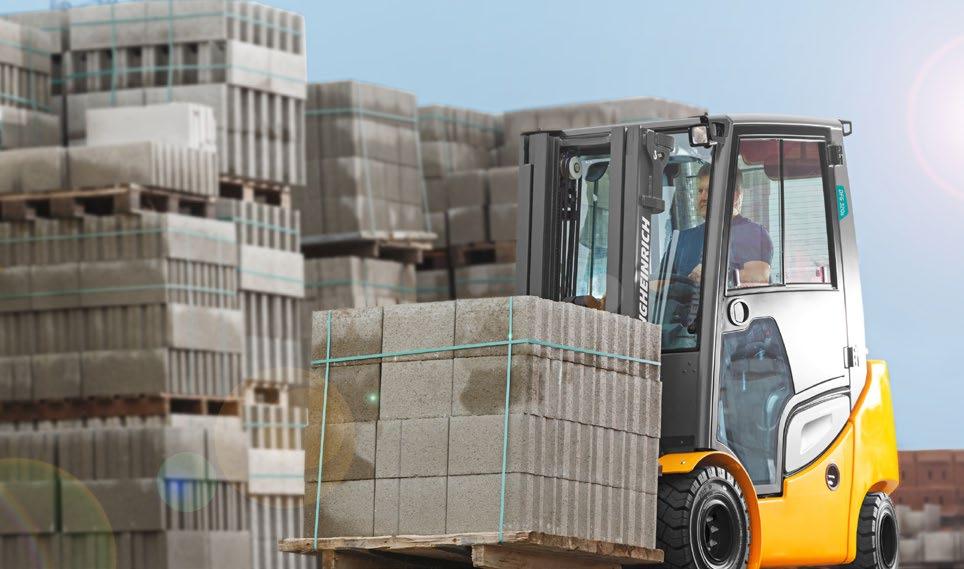

1 hydrostaticdrive Alacsony fogyasztás Nagy stabilitás Egyénileg állítható kezelési koncepció Ergonomikus munkahely DFG/TFG 316s/320s Dízel- és gázüzemű targoncák hidrosztatikus hajtással (1.600/2.000 kg) A hydrostaticdrive-val rendelkező dízel- és gázüzemű targoncáink kimagasló rakodási teljesítményt kínálnak, előnyeik elsősorban sok irányváltással járó üzemben (például teherautók rakodásánál) mutatkoznak meg. Itt tökéletesen érvényesülnek a hidrosztatikus hajtástechnika előnyei: dinamikus gyorsulás, gyors irányváltás és precíz haladás. Az 5 választható menetprogram segítségével optimális teljesítmény érhető el különböző alkalmazások esetén. Az autóiparból átvett modern motorok elektronikus vezérlése már önmagában meggyőző. Precíz munkavégzést tesz lehetővé és optimális teljesítményt nyújt alacsony fogyasztás mellett. Valamennyi motor alacsony károsanyag-kibocsátással rendelkezik és megfelel a szigorú EU előírásoknak. Opcionálisan választható kiegészítők közé tartozik a szabályozott, 3-utas-katalizátor a gázüzemű targoncák részére, valamint részecskeszűrőrendszer a dízelüzemű targoncák esetén. A nagyvonalúan kialakított kezelőfülke optimálisan a kezelők igényei szerint került kialakításra. A memóriafunkcióval rendelkező kormányoszlop és a kartámasz fokozatmentesen és kényelmesen állítható, ami minden kezelőnek optimális pozíciót bizosít. Az egypontos állítási lehetőség segítségével az elsődleges kezelőelemek 2 tengely mentén, különösen gyorsan és könnyen állíthatók be. Ez gondoskodik a biztonságról, óvja az egészséget, és nyugodt, koncentrált munkavégzést tesz lehetővé. A törhetetlen üvegtető védelmet nyújt az időjárás viszontagságai és a lehulló kisebb tárgyak ellen. A világos kezelőfülke kellemes munkahelyet nyújt, így hozzájárul a gyorsabb és biztonságosabb be- és kirakodás elvégzéséhez. A legjobb feltételeket biztosítja a hatékony munkavégzéshez a teljes műszak során.

2 DFG/TFG 316s/320s Teherbírás (kg) DFG/TFG 320s DFG/TFG 316s "c" súlypont távolság mm-ben

3 DFG/TFG 316s/320s Emelés h 3 Standard emelőoszlop kialakítások DFG 316s/DFG 320s/TFG 316s/TFG 320s Emelőoszlop szerkezeti magassága h 1 Szabademelés h 2 Emelőoszlop magassága kitolt pozícióban h 4 Oszlopdöntés előre/hátra α/β (mm) (mm) (mm) (mm) ( ) DFG 316s / TFG 316s DFG 320s / TFG 320s DFG 316s / TFG 316s DFG 320s / TFG 320s DFG 316s / TFG 316s DFG 320s / TFG 320s DFG 316s / TFG 316s DFG 320s / TFG 320s Kétszeres ZT /7 7/ /7 7/ /7 7/ /6 7/ /6 7/ /6 7/ /6 7/ /6 7/ /5 Kétszeres ZZ /7 7/ /7 7/ /6 7/ /6 7/ /6 7/6 Háromszoros DZ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/ /5 7/

4 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2014/08 Jellemzők Tömeg Kerekek/futómű Alapméretek Teljesítmény adatok Belső égésű motor Egyéb. 1.1 Gyártó (rövid megnevezés) Jungheinrich 1.2 A gyártó típusjelölése DFG 316s DFG 320s 1.3 Meghajtás dízel 1.4 Kézi, gyalogkíséretű, álló, ülő, komissiózó kezelési mód ülő helyzet 1.5 Teherbírás / teher Q t 1, Tehersúlypont távolság c mm Tehertávolság x mm 409 1) 416 1) 1.9 Tengelytáv y mm Saját tömeg kg Tengelyterhelés teherrel elöl/ hátul kg / / Tengelyterhelés teher nélkül elöl/hátul kg / / Abroncsok SE 3.2 Abroncsméret, elöl mm Abroncsméret, hátul mm 18x Kerekek, száma elöl/hátul (x = hajtott kerék) 2x/2 3.6 Nyomtáv, elöl b 10 mm Nyomtáv, hátul b 11 mm Emelőoszlop/villa döntés előre/hátra α/β 7/7 4.2 Emelőoszlop magassága (alap pozícióban) h 1 mm Szabademelés h 2 mm Emelés h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (fülke) magasság h 6 mm Ülésmagasság/vezetőállás magassága h 7 mm Vonókészülék magassága h 10 mm Teljes hossz l 1 mm Hossz villatőig l 2 mm Teljes szélesség b 1 /b 2 mm Villa mérete s/e/l mm 40 / 100 / Villakocsi ISO 2328, csoport/ A,B típus 2A 4.24 Villakocsi szélesség b 3 mm Szabadmagasság teherrel emelőoszlop alatt m 1 mm Szabadmagasság a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1000 x 1200 mm rakodólap esetén, keresztirányban Ast mm Munkafolyosó szélessége 800 x 1200 mm rakodólap esetén, hosszirányban Ast mm Fordulási sugár W a mm Legkisebb forgáspont távolság b 13 mm Haladási sebesség teherrel/ teher nélkül km/h 19,5 / 19,5 5.2 Emelési sebesség teherrel/ teher nélkül m/s 0,6 / 0, Süllyesztési sebesség teherrel/ teher nélkül m/s 0,54 / 0, Vonóerő teherrel/ teher nélkül N Kapaszkodó képesség teherrel / teher nélkül % Gyorsulási idő teherrel/teher nélkül 15 m-re S 4,8 / 4,4 5,1 / 4, Üzemi fék hidrosztatikus 5.11 Rögzítőfék Automatikusan működésbe lépő rögzítőfék 7.1 Motorgyártó/típus VW / BXT 7.2 Motorteljesítmény ISO 1585 szerint kw Névleges fordulatszám /min Munkahenger száma Löket cm³ Üzemanyag fogyasztás EN szerint l/h 2,2 2,4 CO-Egyenértékű EN szerint kg/h 7 7,6 8.1 Vezérlés típusa hidrosztatikus 8.2 Kiegészítő berendezések üzemi nyomása bar Kiegészítő berendezések olajárama l/min Kezelő fülénél mért zajszint EN szerint db (A) Vonókészülék, DIN fajta/típus DIN H típus 1) + 27,5 mm beépített oldalmozgató esetén Ez a típuslap a VDI-irányelv 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőoszlopok, kiegészítő berendezések, stb. más értékeket adhatnak.

5 Műszaki adatok VDI 2198 szerint Kiállítás dátuma: 2014/08 Jellemzők Tömeg Kerekek/futómű Alapméretek Teljesítmény adatok Belső égésű motor Egyéb. 1.1 Gyártó (rövid megnevezés) Jungheinrich 1.2 A gyártó típusjelölése TFG 316s TFG 320s 1.3 Meghajtás Gázüzemű 1.4 Kézi, gyalogkíséretű, álló, ülő, komissiózó kezelési mód ülő helyzet 1.5 Teherbírás / teher Q t 1, Tehersúlypont távolság c mm Tehertávolság x mm 409 1) 416 1) 1.9 Tengelytáv y mm Saját tömeg kg Tengelyterhelés teherrel elöl/ hátul kg / / Tengelyterhelés teher nélkül elöl/hátul kg / / Abroncsok SE 3.2 Abroncsméret, elöl mm Abroncsméret, hátul mm 18x Kerekek, száma elöl/hátul (x = hajtott kerék) 2x/2 3.6 Nyomtáv, elöl b 10 mm Nyomtáv, hátul b 11 mm Emelőoszlop/villa döntés előre/hátra α/β 7/7 4.2 Emelőoszlop magassága (alap pozícióban) h 1 mm Szabademelés h 2 mm Emelés h 3 mm Emelőoszlop magassága kitolt pozícióban h 4 mm Védőtető (fülke) magasság h 6 mm Ülésmagasság/vezetőállás magassága h 7 mm Vonókészülék magassága h 10 mm Teljes hossz l 1 mm Hossz villatőig l 2 mm Teljes szélesség b 1 /b 2 mm Villa mérete s/e/l mm 40 / 100 / Villakocsi ISO 2328, csoport/ A,B típus 2A 4.24 Villakocsi szélesség b 3 mm Szabadmagasság teherrel emelőoszlop alatt m 1 mm Szabadmagasság a tengelytáv közepén m 2 mm Munkafolyosó szélessége 1000 x 1200 mm rakodólap esetén, keresztirányban Ast mm Munkafolyosó szélessége 800 x 1200 mm rakodólap esetén, hosszirányban Ast mm Fordulási sugár W a mm Legkisebb forgáspont távolság b 13 mm Haladási sebesség teherrel/ teher nélkül km/h 19,5 / 19,5 5.2 Emelési sebesség teherrel/ teher nélkül m/s 0,6 / 0, Süllyesztési sebesség teherrel/ teher nélkül m/s 0,54 / 0, Vonóerő teherrel/ teher nélkül N Kapaszkodó képesség teherrel / teher nélkül % Gyorsulási idő teherrel/teher nélkül 15 m-re S 5 / 4,6 5,1 / 4, Üzemi fék hidrosztatikus 5.11 Rögzítőfék Automatikusan működésbe lépő rögzítőfék 7.1 Motorgyártó/típus VW / BEF 7.2 Motorteljesítmény ISO 1585 szerint kw Névleges fordulatszám /min Munkahenger száma Löket cm³ Üzemanyag fogyasztás EN szerint kg/h 2 2,2 CO-Egyenértékű EN szerint kg/h 6,8 7,5 8.1 Vezérlés típusa hidrosztatikus 8.2 Kiegészítő berendezések üzemi nyomása bar Kiegészítő berendezések olajárama l/min Kezelő fülénél mért zajszint EN szerint db (A) Vonókészülék, DIN fajta/típus DIN H típus 1) + 27,5 mm beépített oldalmozgató esetén Ez a típuslap a VDI-irányelv 2198 előírásai szerint került kiállításra és csak a standard gép technikai adatait tartalmazza. Eltérő kerekek, más emelőoszlopok, kiegészítő berendezések, stb. más értékeket adhatnak.

6 DFG/TFG 316s/320s Ergonomikus munkahely A kezelőállás ergonomikus kialakítása nyugodt, koncentrált munkavégzést tesz lehetővé: Kényelmes, biztonságos ki- és beszállás a nagy, felülről látható fellépőknek köszönhetően. Keskeny kormányoszlop állítható magassággal és dőlésszöggel, valamint memóriafunkcióval. Kiváló kilátás. Kiváló rálátás a rakományra, a láncok és a tömlők az oszlopprofilok mögé kerültek. Kiváló rálátás a villacsúcsokra az emelőszerkezet kompakt felépítésének köszönhetően. Az összes meghatározó kezelőelem az üléssel együtt mozgó csillapított kartámaszba került beépítésre. A kezelő igényei szerint kialakított tároló helyek az intuitív munkavégzés érdekében. Nagy felbontású, színes TFT-kijelző egyértelmű felhasználói felülettel. USB-port pl. MP3 csatlakoztatásához. A kezelőfülke független az alváztól, így kisebb a rezgés (FloatingCab). Egyénileg állítható kezelési koncepció 5 választható menetprogram. Fokozatmentesen 2 irányba állítható kartámasz. Széles, állítható könyöktámasz számos tároló rekesszel. 3 különböző kezelőelem választható. Egyszeres vagy duplapedálos kezelés. Külön-külön is állítható kezelőelemek.

7 Előnyök Maximális rakodási teljesítmény Kényelmes és koncentrált munkavégzést biztosító munkahely VW-motorok alacsony fogyasztási értékekkel Kiváló kilátás Teljesítmény és menettulajdonságok hydrostaticdrive a legjobb energiahatékonyságot biztosítja maximális rakodási teljesítmény esetén - különösen a gyakori irányváltásokkal járó alkalmazásoknál: Fokozatmentes erőátvitel és magas indítónyomaték. A haladás és a hidraulika funkciók pontos szabályozása a vezérlő elektronika segítségével. 5 választható munka-/menetprogram. Teljesítmény paraméterek valamennyi alkalmazáshoz. Automatikus fordulatszám-növelés a hidraulikus funkciók használatakor. A haladási sebesség rendkívül precíz vezérlése. Alacsony karbantartási költségek a közvetlen hajtásnak köszönhetően, mely nem rendelkezik olyan kopó alkatrészekkel, pl. tengelykapcsoló. Könnyű, pontos kormányzás a hidrosztatikus kormányzásnak köszönhetően. Biztonsági és asszisztencia rendszerek Átfogó biztonsági felszereltség a magas vezetési dinamikához és teljesítményhez. Targoncák hydrostaticdrive-val átfogó alap kivitelhez tartozó biztonsági felszereltséget kínálnak: A hidraulikus funkciók működtetése csak a kezelő által elfoglalt üléspozíció esetén lehetséges. A rögzítőfék megakadályozza a rámpákon, illetve emelkedőkön a visszagurulást kikapcsolt motor esetén is. Nagyfokú stabilitás a rendkívül alacsony saját súlypontnak és a magasan felfüggesztett hátsóhídnak köszönhetően. Csillapított oszlopsüllyesztés és -kitolás, valamint csillapított oszlopdöntés a nagyobb árubiztonság érdekében. Kiegészítő biztonság a kezelőnek, a targoncának és a rakománynak számos opcionális asszisztens rendszerrel: accesscontrol: A hozzáférést ellenőrző rendszer csak akkor engedélyezi a targonca használatát, ha az üléskapcsoló és a biztonsági övkapcsoló meghatározott sorrenden kerül aktiválásra. drivecontrol: Haladási sebesség ellenőrzése, ami kanyarmenetben, és egy meghatározott emelési magasságtól a sebességet automatikusan csökkenti. liftcontrol (tartalmazza drive- CONTROL-t): az emelőoszlop döntési sebességének automatikus csökkentése meghatározott emelési magasság felett, dőlésszög kijelzés külön kijelzőn. Hidraulika Nagy teljesítményű szűrőrendszer gondoskodik a tiszta olajról és a komponensek hosszú élettartamáról: Teljes áramú hidraulikaolaj szűrés szívó- és visszafolyó ági szűrőkkel a legnagyobb olajtisztaság érdekében. A vázszerkezetbe integrált hidraulikatartály. A hidraulikatartály szellőzése szűrőkön keresztül történik Nyomáshatároló szelepek védik a rendszert a túlnyomástól és a túlterheléstől. Fékrendszer A hidrosztatikus meghajtás teljesen kopásmentes fékezést tesz lehetővé: Nincs szükség a fékpedál gyakori működtetésére. Rögzítőfék - olajfürdős, rugóerőtárolós lamellás fék; karbantartásmentes, zárt rendszerként. Intelligens vezérlés és elektronika Saját fejlesztésű és gyártású vezérlő szoftver és hardver. A hidraulika funkciók jól szabályozhatók az elektromágneses szelepek segítségével. A fröccsenő víztől védett elektronikus menet- és hidraulika vezérlés CAN-Bus hálózatba integrálva. Motorok A legmodernebb generációs motorok, melyek a törvényben megszabott határértékeket jelentősen túlteljesítik. Nagy teljesítményű motor alacsony fogyasztással.

8 Jungheinrich Hungária Kft Biatorbágy Vendel Park, Tormásrét u. 14 Telefon: / Telefax: / Minősített német gyárak Norderstedtben és Moosburgban. A Jungheinrich targoncák megfelelnek az európai biztonsági követelményeknek. T_DFG/TFG 316s/320s_092018_hu_HU_000
