1 ETV Üzemeltetési útmutató U ETV 110 ETV 112 ETV 114 ETV 116

2 Konformitási nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben mőködő képviselője Típus Opció Sorozatszám Gyártási év ETV 110 ETV 112 ETV 114 ETV 116 Kiegészitõ adatok Megbízásából Dátum U EU KONFORMITÁSI NYILATKOAT Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gépirányelv) és a 2004/108/EGK (Elektromágneses összeférhetõség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történõ átültetésére irányuló megfelelõ jogi rendelkezést. Az aláírok mindenkor külön-külön jogosultak a mõszaki dokumentumok összeállítására H 1

3 H

4 Az emelõállvány szállítására és szerelésére vonatkozó fontos megjegyzések tolóoszlopos targoncáknál Szállítás A szállítás az emelőállvány szerkezeti magasságától és a helyi adottságoktól függően az alkalmazás helyszínére három különböző módon történhet. Állva, felszerelt emelõállvánnyal (kis szerkezeti magasság esetén) Állva, részben felszerelt és a vezetõt védõ tetõnek döntött emelõállvánnyal (közepes szerkezeti magasság esetén), az emelési funkció hidraulikavezetékét szétkapcsolva Állva, leszerelt emelőállvánnyal (nagy szerkezeti magasság esetén), az alapkészülék és az emelőállvány közötti összes hidraulikavezetéket szétkapcsolva. f Biztonsági utasítások az összeszereléshez és üzembe helyezéshez A jármû összeszerelését az alkalmazás helyszínén, az üzembe helyezést és a vezetõ betanítását csak a gyártó által kiképzett és feljogosított személyzet végezheti. A hidraulikavezetékeket az alapkészülék / emelõállvány csatlakozójánál összekötni és a jármûvet üzembe helyezni csak azután szabad, hogy az emelõállványt szabályszerûen felszerelték H 1

5 H

6 Előszó Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜEMELTETÉSI UTASÍTÁS ismertet. Az anyag rövid és áttekinthető formában közli az információkat. Az egyes fejezetek betűrendben kerültek elrendezésre. Valamennyi fejezet az 1. oldallal kezdődik. Az egyes lapokat a fejezet betűjele és az oldalszám azonosítja. Példa: a B 2 oldal a B fejezetben a második oldalt jelenti. A jelen üzemeltetési utasításban különböző targoncatípusok kerültek dokumentálásra. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék figyelembe. F M t o A biztonságtechnikai útmutatásokat és a fontos megjegyzéseket a következő szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések előtt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások előtt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok előtt áll. A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. Készülékeinket folyamatosan továbbfejlesztjük. Kérjük megértésüket, hogy fenn kell tartanunk magunknak a jogot a forma, a felszereltség és a technika módosítására. Az üzemeltetési útmutató tartalmából ezért nem vezethetők le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerzői jog A jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - NÉMETORSÁG Telefon: +49 (0) 40/ H

7 0108.H

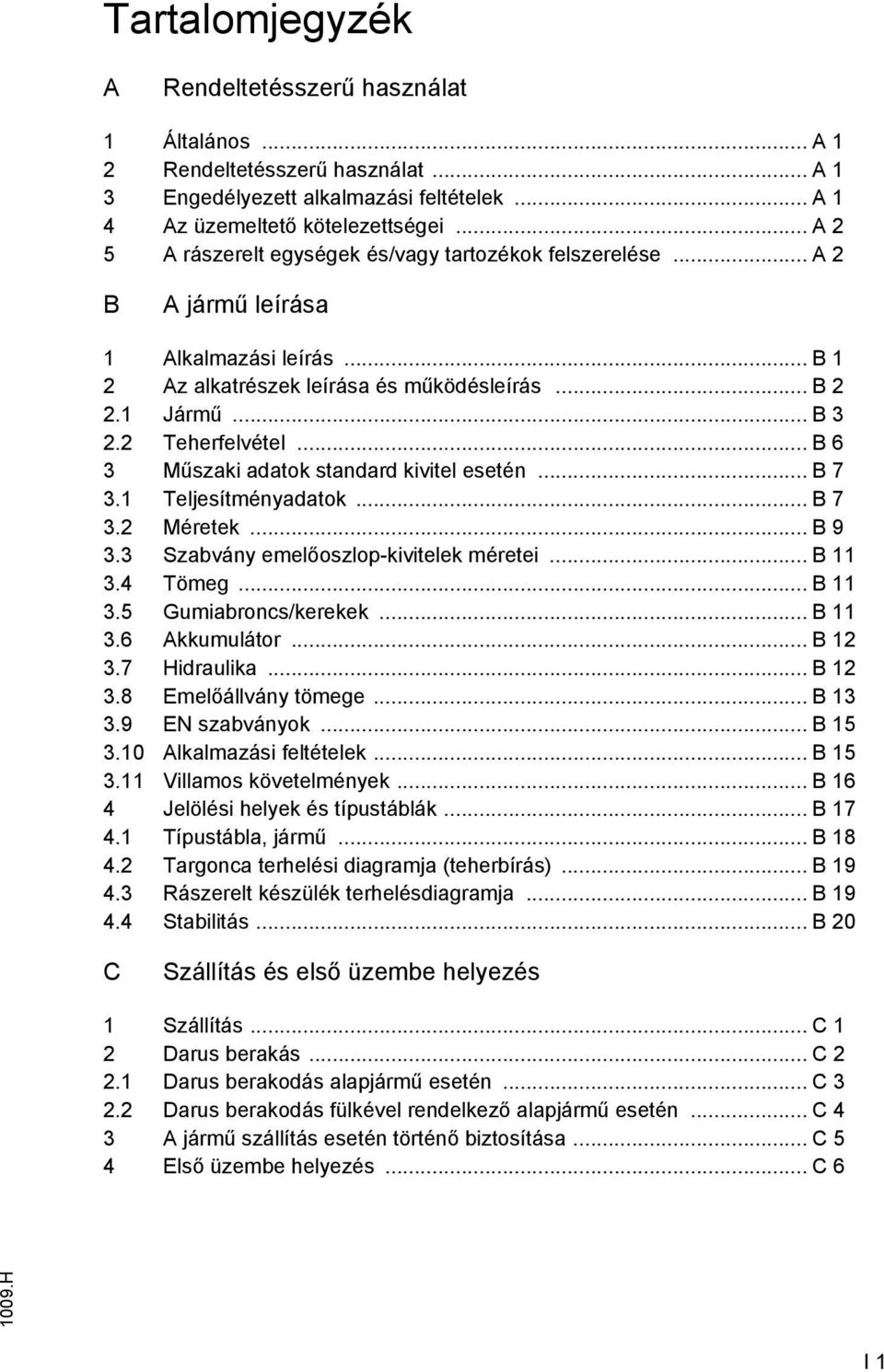

8 Tartalomjegyzék A Rendeltetésszerű használat 1 Általános... A 1 2 Rendeltetésszerű használat... A 1 3 Engedélyezett alkalmazási feltételek... A 1 4 Az üzemeltető kötelezettségei... A 2 5 A rászerelt egységek és/vagy tartozékok felszerelése... A 2 B A jármű leírása 1 Alkalmazási leírás... B 1 2 Az alkatrészek leírása és működésleírás... B Jármű... B Teherfelvétel... B 6 3 Műszaki adatok standard kivitel esetén... B Teljesítményadatok... B Méretek... B Szabvány emelőoszlop-kivitelek méretei... B Tömeg... B Gumiabroncs/kerekek... B Akkumulátor... B Hidraulika... B Emelőállvány tömege... B EN szabványok... B Alkalmazási feltételek... B Villamos követelmények... B 16 4 Jelölési helyek és típustáblák... B Típustábla, jármű... B Targonca terhelési diagramja (teherbírás)... B Rászerelt készülék terhelésdiagramja... B Stabilitás... B 20 C Szállítás és első üzembe helyezés 1 Szállítás... C 1 2 Darus berakás... C Darus berakodás alapjármű esetén... C Darus berakodás fülkével rendelkező alapjármű esetén... C 4 3 A jármű szállítás esetén történő biztosítása... C 5 4 Első üzembe helyezés... C H I 1

9 D Akkumulátor - karbantartás, újratöltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok... D 1 2 Akkumulátortípusok... D 2 3 Az akkumulátor kivétele... D 3 4 Az akkumulátor feltöltése... D 7 5 Az akkumulátor ki- és beszerelése... D 8 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok... E 1 2 A kezelő- és kijelzőelemek leírása... E 2 3 A jármű üzembe helyezése... E Fel- és leszállás... E A vezetőhely beállítása... E Üzemkész állapot létrehozása... E Vészleállító berendezés... E Napi üzembe helyezés utáni vizsgálatok... E 14 4 Munkavégzés a targoncával... E A targonca vezetésére vonatkozó biztonsági rendszabályok... E Szokatlan helyzetben történő viselkedés... E VÉSLEÁLLÍTÓ... E Vezetés, kormányzás, fékezés... E Az emelővillák beállítása... E Rakományegységek felvétele és lerakása... E Emelőoszloptartó előtolása... E Vészsüllyesztés... E Rászerelt készülék kezelése... E A jármű biztonságos leparkolása... E 34 5 Vezető kijelzőfelülete... E A vezető kijelzőfelületének piktogramjai... E A vezető kijelzőfelületének gombjai... E A vezető kijelzőfelületének figyelmeztető üzenetei... E 40 6 Kezelőbillentyű (CANCODE) (o)... E Kódzár... E Paraméterek... E Paraméterbeállítások... E 49 7 ISM (o)... E 52 8 Járműparaméterek módosítása... E 52 9 avarelhárítás... E Targonca akkumulátor nélküli mozgatása, mentés... E Extra felszereltség... E Munkareflektor... E Körbevilágító lámpa/villogó... E ESA / elektromos emeléskorlátozó... E Befogó zárószelepe... E H I 2

10 11.5 Ülésfűtés... E Feszültségváltó 12 V DC / 24 V DC... E Időjárásvédő fülke... E Parabolatükör... E Levehető tehervédőrács... E ISM hozzáférési modul... E Kiegészítő rászerelt egységek felszerelése és hidraulikacsatlakozói... E 64 F A targonca karbantartása 1 Üzembiztonság és környezetvédelem... F 1 2 A targonca karbantartására vonatkozó biztonsági előírások... F 2 3 Szervizelés és átvizsgálás... F 6 4 ETV karbantartási ellenőrzőlista... F 7 5 ETV karbantartási terv... F Kenő- és üzemanyagok, kenési terv... F Kenő- és üzemanyagok... F Tartályfeltöltési mennyiségek... F 12 6 Útmutató a karbantartási műveletekhez... F A targonca előkészítése a karbantartási és szervizelési műveletekhez... F Ellenőrizze a kerekek felerősítését... F Az ülésburkolat eltávolítása... F A hidraulika olaj szintjének ellenőrzése... F A biztosítékburkolat kinyitása... F A szerelvényfedél kinyitása... F Az elektromos biztosítékok ellenőrzése... F Ismételt üzembe helyezés... F 17 7 A targonca üzemen kívül helyezése... F Az üzemen kívül helyezést megelőző tennivalók... F Az üzemen kívül helyezés alatti tennivalók... F Ismételt üzembe helyezés a tárolást követően... F 18 8 Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések... F 18 9 Végleges üzemen kívül helyezés, ártalmatlanítás... F A munkavállalókat érő vibrációk mérése... F H I 3

11 I H

12 Függelék JH trakciós akkumulátor üzemeltetési utasítása A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

13 H

14 A Rendeltetésszerű használat 1 Általános A jelen üzemeltetési útmutatóban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen más használati mód helytelen, személyi sérüléshez, a targonca és más értékek károsodásához vezethet. 2 Rendeltetésszerű használat F A felemelhető maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphető túl. A rakománynak fel kell feküdnie a teherfelvevő szerkezetre, vagy a gyártó által engedélyezett rászerelt egységgel vehető fel. A rakománynak a villatartó hátoldalán és középpontosan az emelővillák között kell lennie. A következő tevékenységek engedélyezettek: Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása. A következő tevékenységek tiltottak: A felemelt rakománnyal (>30 cm) történő haladás. Szabadon függő terhek szállítása. Függő rakománnyal történő alkalmazáskor szakértői szakvéleménnyel kell igazolni a helyi körülmények közötti alkalmazhatóságot stabilitás szempontjából Személyek szállítása és emelése. Egységrakományok tolása vagy húzása 3 Engedélyezett alkalmazási feltételek F Tilos elhagyni a haladási útvonalak engedélyezett területét és meghaladni azok pontterhelését. A nem belátható területeken külön személy segítségét kell igénybe venni. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd H Alkalmazás ipari és kisüzemi környezetben. Engedélyezett hőmérséklettartomány -20 C és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltető által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelkedőn. Tilos a keresztben vagy átlósan történő haladás az emelkedőkön. A rakományt az emelkedő felöli oldalon kell szállítani. Részvétel részleges közforgalomban. A szélsőséges feltételek között történő alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történő alkalmazás nem engedélyezett. A 1

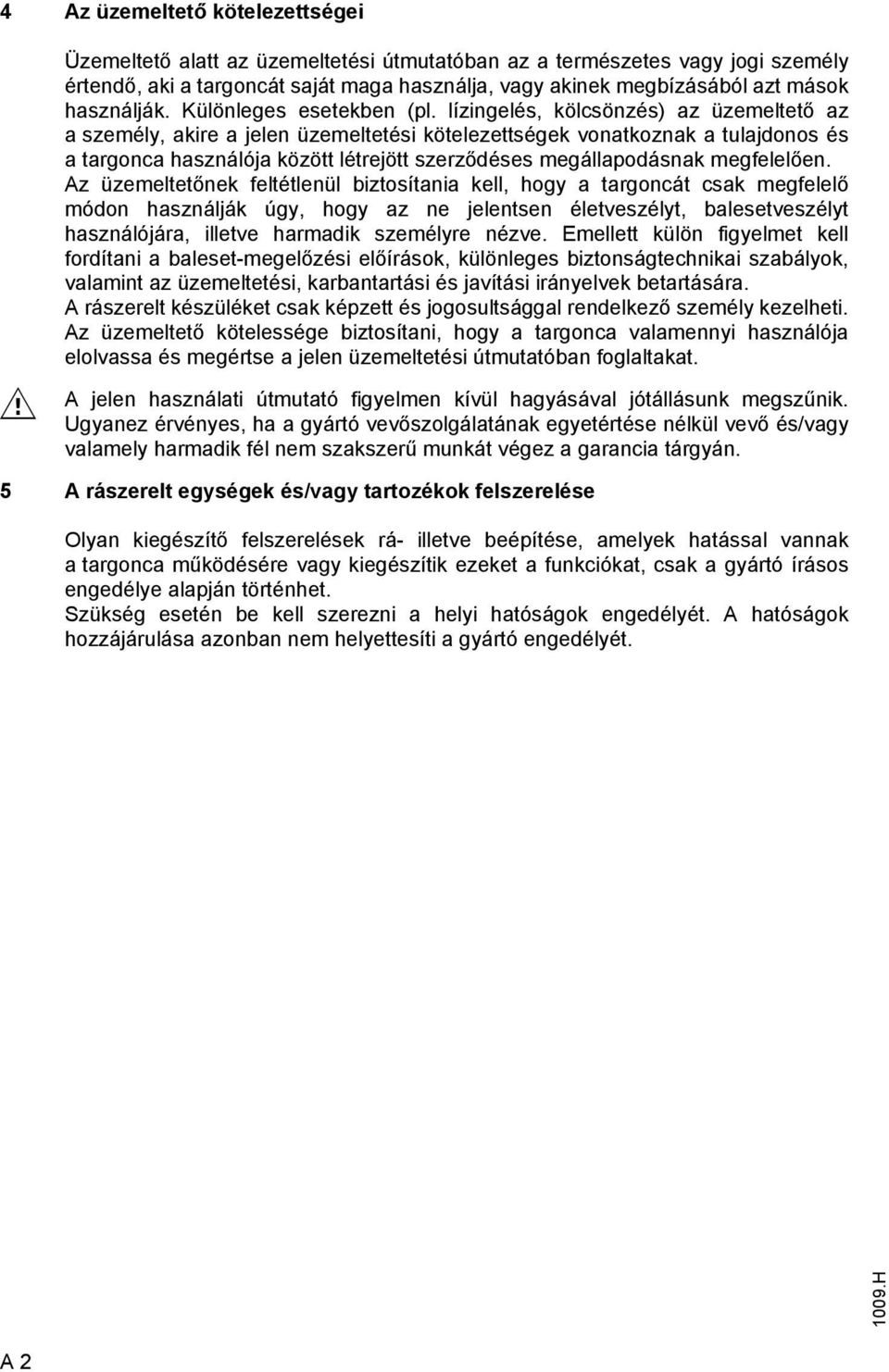

15 4 Az üzemeltető kötelezettségei M Üzemeltető alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értendő, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megfelelően. Az üzemeltetőnek feltétlenül biztosítania kell, hogy a targoncát csak megfelelő módon használják úgy, hogy az ne jelentsen életveszélyt, balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a baleset-megelőzési előírások, különleges biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. A rászerelt készüléket csak képzett és jogosultsággal rendelkező személy kezelheti. Az üzemeltető kötelessége biztosítani, hogy a targonca valamennyi használója elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. A jelen használati útmutató figyelmen kívül hagyásával jótállásunk megszűnik. Ugyanez érvényes, ha a gyártó vevőszolgálatának egyetértése nélkül vevő és/vagy valamely harmadik fél nem szakszerű munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Olyan kiegészítő felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca működésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét H A 2

16 B A jármű leírása 1 Alkalmazási leírás Az ETV elektromos, oldalhelyzetű üléssel és szabad kitekintéssel rendelkező, kitolható oszlopos, háromkerekű targonca. Egyenes talajon történő emelésre és teherszállításra alkalmas. Nyitott alsó résszel vagy keresztdeszkákkal rendelkező raklapokat a terhelt kerekek területén belül és kívül valamint görgőskocsikat képes felemelni. A járművel a rakományt egymásra lehet helyezni, magasról le lehet venni és hosszabb útszakaszon szállítani lehet. A terhelhetőségre vonatkozó adatot a típustábla tartalmazza. Típus Terhelhetőség A teher súlypontja ETV kg 600 mm ETV kg 600 mm ETV kg 600 mm ETV kg 600 mm 1009.H B 1

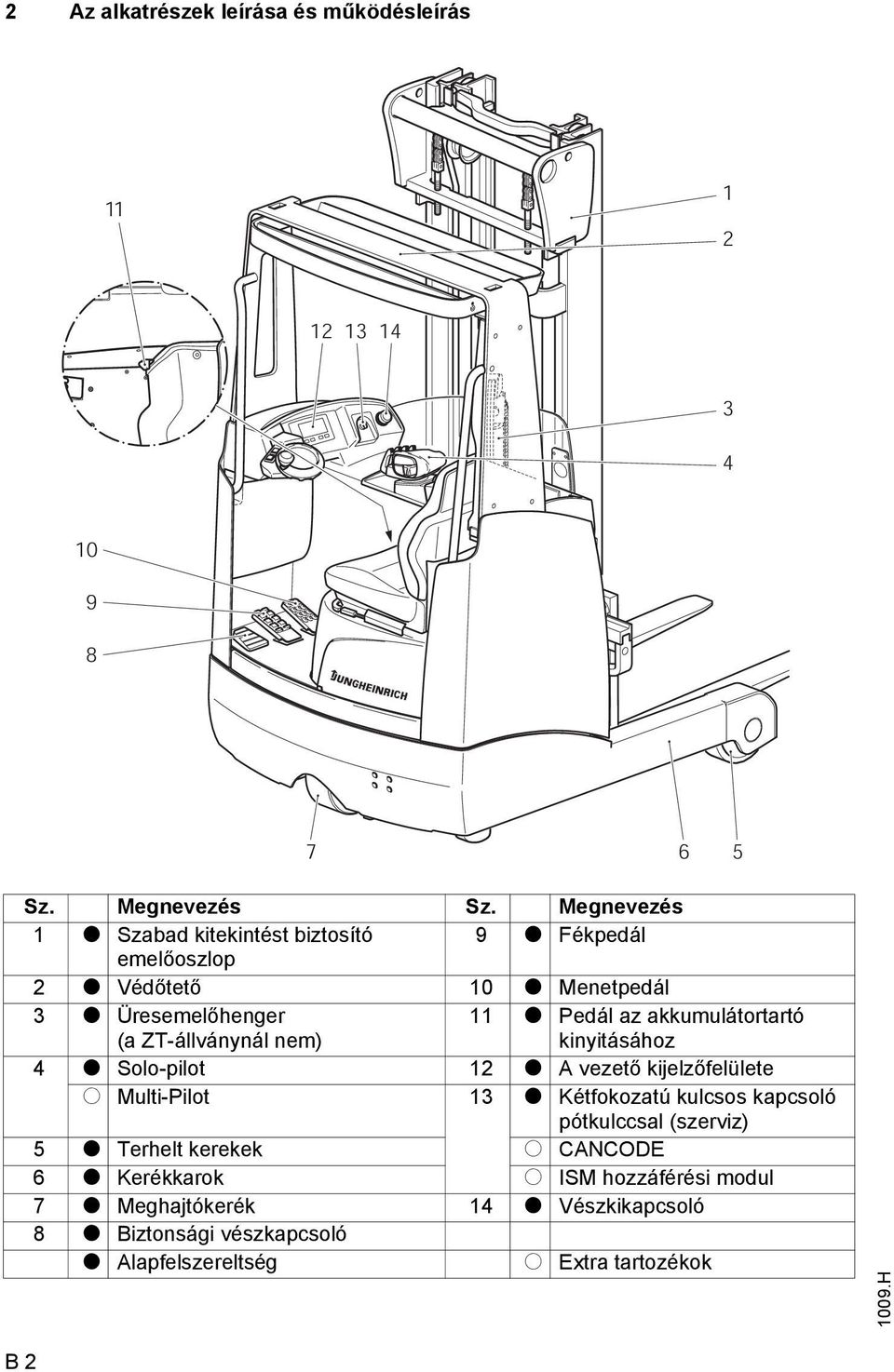

17 2 Az alkatrészek leírása és működésleírás Sz. Megnevezés Sz. Megnevezés 1 t Szabad kitekintést biztosító 9 t Fékpedál emelőoszlop 2 t Védőtető 10 t Menetpedál 3 t Üresemelőhenger (a T-állványnál nem) 11 t Pedál az akkumulátortartó kinyitásához 4 t Solo-pilot 12 t A vezető kijelzőfelülete o Multi-Pilot 13 t Kétfokozatú kulcsos kapcsoló pótkulccsal (szerviz) 5 t Terhelt kerekek o CANCODE 6 t Kerékkarok o ISM hozzáférési modul 7 t Meghajtókerék 14 t Vészkikapcsoló 8 t Biztonsági vészkapcsoló t Alapfelszereltség o Extra tartozékok 1009.H B 2

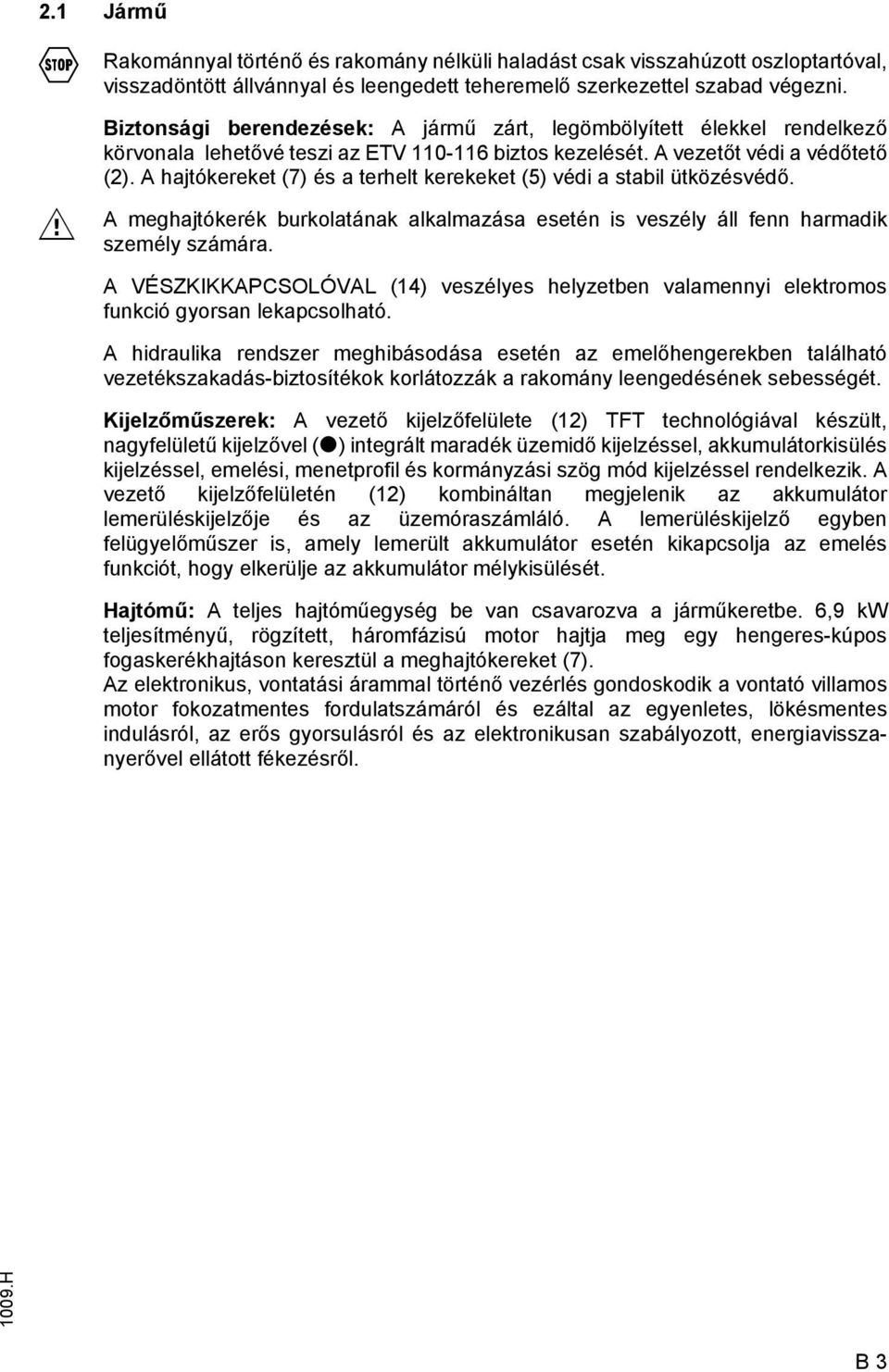

18 2.1 Jármű F Rakománnyal történő és rakomány nélküli haladást csak visszahúzott oszloptartóval, visszadöntött állvánnyal és leengedett teheremelő szerkezettel szabad végezni. M Biztonsági berendezések: A jármű zárt, legömbölyített élekkel rendelkező körvonala lehetővé teszi az ETV biztos kezelését. A vezetőt védi a védőtető (2). A hajtókereket (7) és a terhelt kerekeket (5) védi a stabil ütközésvédő. A meghajtókerék burkolatának alkalmazása esetén is veszély áll fenn harmadik személy számára. A VÉSKIKKAPCSOLÓVAL (14) veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. A hidraulika rendszer meghibásodása esetén az emelőhengerekben található vezetékszakadás-biztosítékok korlátozzák a rakomány leengedésének sebességét. Kijelzőműszerek: A vezető kijelzőfelülete (12) TFT technológiával készült, nagyfelületű kijelzővel (t) integrált maradék üzemidő kijelzéssel, akkumulátorkisülés kijelzéssel, emelési, menetprofil és kormányzási szög mód kijelzéssel rendelkezik. A vezető kijelzőfelületén (12) kombináltan megjelenik az akkumulátor lemerüléskijelzője és az üzemóraszámláló. A lemerüléskijelző egyben felügyelőműszer is, amely lemerült akkumulátor esetén kikapcsolja az emelés funkciót, hogy elkerülje az akkumulátor mélykisülését. Hajtómű: A teljes hajtóműegység be van csavarozva a járműkeretbe. 6,9 kw teljesítményű, rögzített, háromfázisú motor hajtja meg egy hengeres-kúpos fogaskerékhajtáson keresztül a meghajtókereket (7). Az elektronikus, vontatási árammal történő vezérlés gondoskodik a vontató villamos motor fokozatmentes fordulatszámáról és ezáltal az egyenletes, lökésmentes indulásról, az erős gyorsulásról és az elektronikusan szabályozott, energiavisszanyerővel ellátott fékezésről H B 3

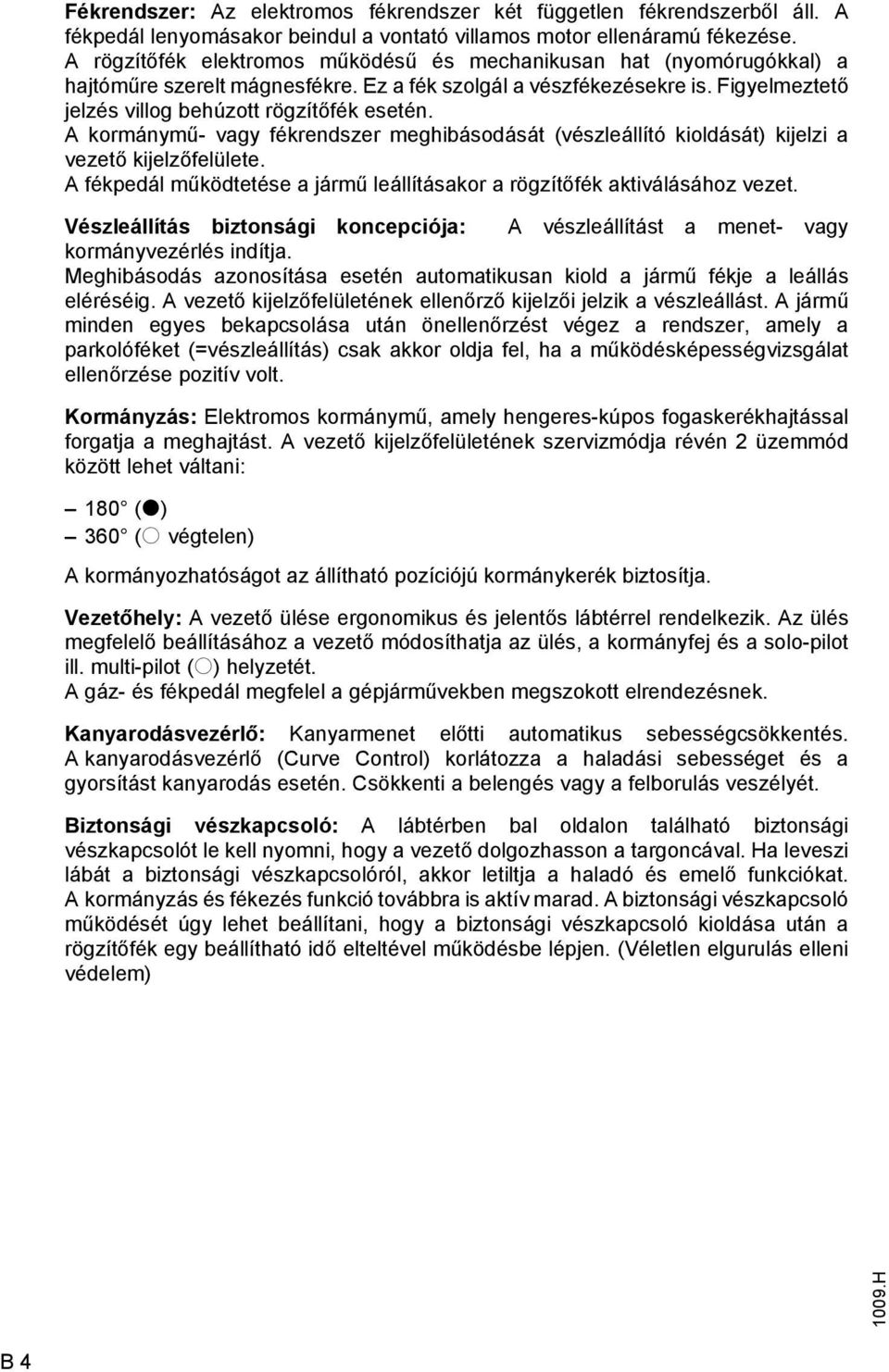

19 Fékrendszer: Az elektromos fékrendszer két független fékrendszerből áll. A fékpedál lenyomásakor beindul a vontató villamos motor ellenáramú fékezése. A rögzítőfék elektromos működésű és mechanikusan hat (nyomórugókkal) a hajtóműre szerelt mágnesfékre. Ez a fék szolgál a vészfékezésekre is. Figyelmeztető jelzés villog behúzott rögzítőfék esetén. A kormánymű- vagy fékrendszer meghibásodását (vészleállító kioldását) kijelzi a vezető kijelzőfelülete. A fékpedál működtetése a jármű leállításakor a rögzítőfék aktiválásához vezet. Vészleállítás biztonsági koncepciója: A vészleállítást a menet- vagy kormányvezérlés indítja. Meghibásodás azonosítása esetén automatikusan kiold a jármű fékje a leállás eléréséig. A vezető kijelzőfelületének ellenőrző kijelzői jelzik a vészleállást. A jármű minden egyes bekapcsolása után önellenőrzést végez a rendszer, amely a parkolóféket (=vészleállítás) csak akkor oldja fel, ha a működésképességvizsgálat ellenőrzése pozitív volt. Kormányzás: Elektromos kormánymű, amely hengeres-kúpos fogaskerékhajtással forgatja a meghajtást. A vezető kijelzőfelületének szervizmódja révén 2 üzemmód között lehet váltani: 180 (t) 360 (o végtelen) A kormányozhatóságot az állítható pozíciójú kormánykerék biztosítja. Vezetőhely: A vezető ülése ergonomikus és jelentős lábtérrel rendelkezik. Az ülés megfelelő beállításához a vezető módosíthatja az ülés, a kormányfej és a solo-pilot ill. multi-pilot (o) helyzetét. A gáz- és fékpedál megfelel a gépjárművekben megszokott elrendezésnek. Kanyarodásvezérlő: Kanyarmenet előtti automatikus sebességcsökkentés. A kanyarodásvezérlő (Curve Control) korlátozza a haladási sebességet és a gyorsítást kanyarodás esetén. Csökkenti a belengés vagy a felborulás veszélyét. Biztonsági vészkapcsoló: A lábtérben bal oldalon található biztonsági vészkapcsolót le kell nyomni, hogy a vezető dolgozhasson a targoncával. Ha leveszi lábát a biztonsági vészkapcsolóról, akkor letiltja a haladó és emelő funkciókat. A kormányzás és fékezés funkció továbbra is aktív marad. A biztonsági vészkapcsoló működését úgy lehet beállítani, hogy a biztonsági vészkapcsoló kioldása után a rögzítőfék egy beállítható idő elteltével működésbe lépjen. (Véletlen elgurulás elleni védelem) 1009.H B 4

20 H Sz. Megnevezés Sz. Megnevezés 1 t Szabad kitekintést biztosító 9 t Fékpedál emelőoszlop 2 t Védőtető 10 t Menetpedál 3 t Üresemelőhenger (a T-állványnál nem) 11 t Pedál az akkumulátortartó kinyitásához 4 t Solo-pilot 12 t A vezető kijelzőfelülete o Multi-pilot 13 t Kétfokozatú kulcsos kapcsoló pótkulccsal (szerviz) 5 t Terhelt kerekek o CANCODE 6 t Kerékkarok o ISM hozzáférési modul 7 t Meghajtókerék 14 t Vészkikapcsoló 8 t Biztonsági vészkapcsoló t Alapfelszereltség o Extra tartozékok B 5

21 Kezelő- és kijelzőelemek: A kezelőelemek és jelzőműszerek áttekinthető elrendezésben találhatók meg a vezetőhelyen. A logikus felépítésű kezelőelemek (4) lehetővé teszik a menetirány, emelés/ leengedés, emelőoszlop előre/vissza, emelőoszlop döntése, villaoldaltoló üzemben (HF5 kiegészítő hidraulika HF5 (o)) villaoldaltolás jobbra/balra és a kürt funkciók egy kézzel történő kezelését. Hidraulikus rendszer: Háromfázisú motorral ellátott, szivattyús gépcsoport és zajszegény, nagynyomású, precíziós szivattyú. A solo-pilottal (t) ill. a multi-pilottal (o) (4) történik a berendezés vezérlése (4). Elektromos rendszer: 48 V-os rendszer kétvezetékes áramkörrel ellátott rendszerként. Alapfelszereltségként elektronikus hajtómű-, emelés- és kormányművezérlés. Az elektronikus hajtóművezérlés szabályozza a fokozatmentes menetsebességet és lehetővé teszi az ellenáramú fékezést a menetirány átkapcsolásakor. A vezető kijelzőfelületével (12) szükség szerint beállíthatók a menet- és emelési paraméterek. A figyelmeztető jelzések, hibás kezelésre vonatkozó figyelmeztetések és a szervizfunkciók szintén leolvashatók a vezető kijelzőfelületén. 2.2 Teherfelvétel Emelőoszloptartó: Az emelőoszloptartó alátámasztó görgőkre csapágyazott. Az előtolás ill. visszahúzás közvetlenül egy egyszeres teleszkóppal rendelkező tolóhengerrel történik. Az emelőoszloptartó vezetősínjei az ETV 114/116 esetében a kerékkarokra (6) vannak felcsavarozva. Az ETV 110/112 esetében a vezetősínek a kerékkarokra (6) vannak integrálva. Emelőállvány: A járművek az emelőoszloptartóban dönthető csapágyazású, teleszkópos emelőszerkezettel felszereltek. Beállítható oldalgörgők fogják fel egyoldalú terhelés esetén a villakeretre nehezedő oldalnyomást. A villakereten elhelyezett villák állíthatóak. A kétemelős triplexoszlop (D) esetén a teherpálya első emelése (üresemelés) a magasság módosítása nélkül egy rövid, középponton kívül elhelyezett üresemelőhengerrel (3) történik. Teleszkópos emelőoszlop (T) esetén az üresemelést a szerkezet kialakítása 80 mm-re korlátozza. Tartozékok: Opcionális tartozékként lehetséges a mechanikus és hidraulikus készülékekkel történő felszerelés H B 6

22 3 Műszaki adatok standard kivitel esetén Műszaki adatok feltüntetése a VDI 2198 szerint. A műszaki változtatás és kiegészítés joga fenntartva. 3.1 Teljesítményadatok ETV 110/112 Megnevezés ETV 110 ETV 112 Q Terhelhetőség (C = 600 mm esetén) kg c Teher súlypontjának távolsága mm Menetsebesség Hajtás-, villairány 11,0 / 10,0 11,0 / 10,0 km/ó Emelési sebesség rakománnyal / rakomány nélkül Süllyesztési sebesség rakománnyal / rakomány nélkül Tolósebesség rakománnyal / rakomány nélkül Kapaszkodó képesség teherrel / teher nélkül Max. kapaszkodó képesség (KB 5 min) rakománnyal / rakomány nélkül 1) Emelési magasság mm-ig 0,15 m/s Emelési magasság mm-ig 0,10 m/s 0,48 / 0,70 0,43 / 0,70 m/s (±10%) 0,50 / 0,50 0,50 / 0,50 m/s (-15%) 0,2 1) 5600 mm-ig 0,2 1) 5600 mm-ig m/s 7 / 10 7 / 10 % 10 / / 15 % Gyorsítási idő teherrel/teher nélkül 4,8/4,4 4,9/4,4 s Haladómű-motor teljesítménye S2 6,9 6,9 kw 60 min. Haladómű-motor, teljesítmény S3 esetén 15% kw 1009.H B 7

23 ETV 114/116 Megnevezés ETV 114 ETV 116 Q Terhelhetőség (C = 600 mm esetén) kg c Teher súlypontjának távolsága mm Menetsebesség Hajtás-, villairány 10,0 / 9,0 10,0 / 9,0 km/ó Emelési sebesség rakománnyal / rakomány nélkül Süllyesztési sebesség rakománnyal / rakomány nélkül Tolósebesség rakománnyal / rakomány nélkül Kapaszkodó képesség teherrel / teher nélkül Max. kapaszkodó képesség (KB 5 min) rakománnyal / rakomány nélkül 1) Emelési magasság mm-ig 0,15 m/s Emelési magasság mm-ig 0,10 m/s 0,37 / 0,65 0,33 / 0,65 m/s (±10%) 0,50 / 0,50 0,50 / 0,50 m/s (-15%) 0,2 1) 5600 mm-ig 0,2 1) 5600 mm-ig m/s 7 / 10 7 / 10 % 10 / / 15 % Gyorsítási idő teherrel/teher nélkül 5,1/4,8 5,2/4,8 s Haladómű-motor teljesítménye S2 6,9 6,9 kw 60 min. Haladómű-motor, teljesítmény S3 esetén 15% kw 1009.H B 8

24 3.2 Méretek (Minden adat mm-ben) ETV 110/112 (280Ah) D-GE Megnevezés ETV 110 ETV 112 s A villa leengedett magassága mm h 6 Védőtető feletti magasság mm l 1 Teljes hossz 1965 a) 1965 a) mm l 4 Előtolás 515 b) 600 b) mm l 7 Kerékkarok feletti hossz mm b 1 / Teljes szélesség mm b 2 Wa Fordulási sugár mm Ast Munkafolyosó szélessége c) 2659 / / 2565 mm hosszában elhelyezett 800 x 1200 mmes raklap esetén Ast Munkafolyosó szélessége c) keresztben elhelyezett 1000 x 1200 mm-es raklap esetén 2603 / / 2365 mm Önsúly lásd a jármű típustábláját a) Villahossz 800 mm b) 280 Ah akkumulátorra érvényes. Az ettől eltérő akkumulátorméret módosítja ezt az értéket. ETV 114/116 (420Ah) D-GE Megnevezés ETV 114 ETV 116 s A villa leengedett magassága mm h 6 Védőtető feletti magasság mm l 1 Teljes hossz d) mm l 4 Előtolás 622 e) 600 mm l 7 Kerékkarok feletti hossz mm b 1 / Teljes szélesség mm b 2 Wa Fordulási sugár mm Ast Munkafolyosó szélessége c) hosszában elhelyezett 800 x 1200 mmes raklap esetén 2692 / / 2668 mm Ast Munkafolyosó szélessége d) keresztben elhelyezett 1000 x 1200 mm-es raklap esetén d) Önsúly 2650 / 2396 ) 2715 / 2468 mm lásd a jármű típustábláját 1009.H a) Villahossz 800 mm b) 420 Ah akkumulátorra érvényes. Az ettől eltérő akkumulátorméret módosítja ezt az értéket. B 9

25 β α β h 4 α h 3 h 1 l 4 l h 6 h 2 c h 7 Q h 8 m 2 l y l 7 l 1 x s e b 2 b 5 b 3 b 4 b 11 b 1 a 2 W a A st a H B 10

26 3.3 Szabvány emelőoszlop-kivitelek méretei ETV 110/112 ETV 114/ Tömeg Megnevezés (Minden adat kg-ban) a)érvényes az ETV 110/112-ra 280 Ah akkumulátorral és az ETV 114/116-re 420 Ah akkumulátorral. Az ettől eltérő akkumulátorméret módosítja ezt az értéket. 3.5 Gumiabroncs/kerekek Teleszkópos emelőoszlop (T) Kétemelős triplexemelőoszlop (D) h 1 Szerkezeti mm magasság h 2 Szabad emelés mm h 3 Emelés mm h 4 Max. magasság mm Megnevezés Teleszkópos emelőoszlop (T) Kétemelős triplexemelőoszlop (D) h 1 Szerkezeti mm magasság h 2 Szabad emelés mm h 3 Emelés mm h 4 Max. magasság mm Megnevezés ETV 110 ETV 112 ETV 114 ETV 116 Önsúly akkumulátorral a Tengelyterhelés rakomány 1587 / / / /1228 nélkül elöl/hátul Tengelyterhelés villa elöl, 634 / / / /4110 teherrel elől/hátul Tengelyterhelés villa vissza, teherrel elöl/hátul 1282 / / / /2989 Megnevezés ETV 110 ETV 112 ETV 114 ETV 116 Abroncsméret, elöl 343x x x x114 Kerékméret hátul 230x85 230x85 285x x100 Kerekek száma elöl/hátul (x=hajtott) 1x/2 1x/2 1x/2 1x/ H B 11

27 Megnevezés ETV 110 ETV 112 ETV 114 ETV 116 Légtömlős (tömörgumi, Vulkollan Vulkollan Vulkollan Vulkollan szuperrugalmas, légtömlős, poliuretán) 3.6 Akkumulátor Lásd az akkumulátortípusokat a D fejezetben. 3.7 Hidraulika Megnevezés ETV 110/112 ETV 114/116 Rászerelt egységek üzemi nyomása 150 bar 150 bar Rászerelt egységek átfolyó olajmennyisége 20 l/min 20 l/min 1009.H B 12

28 3.8 Emelőállvány tömege Az emelőállvány tömege a lent megadott számítási képlettel számítható ki. Az ehhez szükséges olyan adatok, mint a jármű neve, a kiemelt emelőállvány kivitele és hossza (emelési hossz) megtalálhatók a típustáblán. A targonca és az akkumulátor tömege a típustáblán olvasható le Példa az emelőállvány tömegének kiszámítására ETV 116 GNE D xxx kg xxx kg 38 Jármű neve (31): ETV 116 Emelőállvány (42): szerkezeterősítő idom; villabillentő oldaltolóval Emelőállvány tömege = 0,63 x emelési magasság (42) kg Emelőállvány tömege = 0,63 x kg = 1304 kg Az alkalmazandó képlet áttekintése Járműsorozat Kivitel Számítás ETV/ETM-110/112 T Tömege = 0,90 x emelési magasság kg D Tömege = 0,81 x emelési magasság kg ETV/ETM-114/116 T Tömege = 0,65 x emelési magasság kg D, meleghengerelt Tömege = 0,63 x emelési magasság D; GHH hidegen húzott kg Tömege = 0,74 x emelési magasság kg 1009.H B 13

29 β α β h 4 α h 3 h 1 l 4 l h 6 h 2 c h 7 Q h 8 m 2 l y l 7 l 1 x s e b 2 b 5 b 3 b 4 b 11 b 1 a 2 W a A st a H B 14

30 3.9 EN szabványok Folyamatos zajszint: 68 db (A) munkaterületen az EN szerint kiértékelve összhangban az ISO 4871-gyel. A folyamatos zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezelő fülénél kell mérni. Rezgés: 0,66 m/s 2 munkaterületen az EN szerint kiértékelve. A mérőlánc belső pontossága 21 C ± 0,02 m/s²-nél. A további eltérések mindenekelőtt az érzékelő pozícionálása, valamint a különböző vezetői testsúlyok miatt lehetségesek. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerinti lineárisan összegzett, súlyozott gyorsulás függőleges irányban. A rezgésgyorsulás állandó sebesség mellett a küszöbön történő áthaladáskor kerül kiértékelésre. A jármű számára egy alkalommal kerülnek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk című üzemeltetési irányelv szerinti, munkavállalókat érő vibrációkkal. A gyártó különleges szolgáltatást nyújt a munkavállalókat érő vibrációk mérésére (lásd F fejezet 10. Munkavállalókat érő vibrációk mérése ). Elektromágneses összeférhetőség (EMV) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint az EN szerinti statikus elektromosság kisülés és az ott megnevezett normatív utasítások vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történő, bárminemű változtatáshoz a gyártó írásbeli engedélye szükséges. Orvostechnikai készülékékek zavarása nem ionizáló sugárzás miatt A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezelő orvostechnikai készülékének (szívritmusszabályozójának, hallókészülékének stb.) működését, és hibás működést idézhet elő. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében Alkalmazási feltételek Környezeti hőmérséklet - üzemelés során -20 C-tól +40 C-ig Állandó 0 C alatti hőmérsékleten ill. szélsőséges hőmérséklet- vagy páratartalomváltozás esetén a targoncához speciális felszereltség és engedély szükséges H B 15

31 3.11 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175: Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszerű használata esetén H B 16

32 4 Jelölési helyek és típustáblák 23 20, 21, mv 1,5 V H Sz. Megnevezés 16 Figyelmeztető tábla Vigyázat! Kisfeszültségű elektronika 17 Típustábla, jármű 18 Vizsgamatrica (o) 19 Menetirány a kormánykerék elforgatásakor (o) 20 Teherbírástábla, teherbírás / oldaltolás 21 Teherbírástábla, teherbírás / teher súlypontja / villák 22 Teherbírástábla, teherbírás / teher súlypontja / emelési magasság 23 A teherfelvevő alatt tilos tartózkodni tiltó tábla 24 Végellenőrzés végrehajtva tábla 25 Emelési pontok darus rakodáshoz 26 Tilos az állványon keresztülnyúlni! tiltó tábla 27 Sorozatsz. (járműkeretbe beütve) 28 Emelési pontok a kocsi emeléséhez 29 A hidraulika olaj betöltőcsonkja tábla 30 Figyelem: Be kell tartani az üzemeltetési utasítást! 31 Jármű megjelölése B 17

33 4.1 Típustábla, jármű Sz. Megnevezés Sz. Megnevezés 31 Típus 37 Gyártó 32 Sorozatsz. 38 Akkumulátorsúly min./max. kg 33 Névleges teherbírás kg-ban 39 Hajtásteljesítmény 34 Akkumulátorfeszültség V 40 Teher súlypontjának távolsága mm-ben 35 Önsúly akkumulátor nélkül kg-ban 41 Gyártási év 36 Gyártó logója 42 Extra tartozék Járműre vonatkozó kérdés, ill. pótalkatrész-rendelés esetén meg kell adni a sorozatszámot (32) (járműkeretbe beütve) 1009.H B 18

34 4.2 Targonca terhelési diagramja (teherbírás) F Balesetveszély a stabilitás elvesztése miatt A terhelési diagram szerinti stabilitás csak a típustábla szerinti komponensekkel (akkumulátor, emelőállvány) biztosított. Csak a gyártó által engedélyezett akkumulátort szabad használni. Az előre tolt és nem zárt akkumulátor a stabilitás elvesztését idézi elő. A teherbírástábla (22) adja meg a jármű Q kg teherbírását függőleges emelőállvány esetén. Táblázatos formában ábrázolja, hogy mennyi a maximális teherbírás C szabványos tehersúlypont-távolság* (mm-ben) és a kívánt H emelési magasság (mm-ben) esetén. A belső és külső emelőoszlopon látható nyílformájú jelölések (42 és 43) jelzik a vezetőnek, hogy mikor éri el a terhelésdiagramban előírt emelési magassághatárt. *) A szabványos tehersúlypont-távolság a rakománymagasság mellett figyelembe veszi a rakományszélességet is X.XXXX.XX.XX Példa a maximális teherbírás kiszámítására: C = 600 mm tehersúlyponttávolság és H = 3600 mm maximális emelési magasság esetén a Q maximális teherbírás 1105 kg. 4.3 Rászerelt készülék terhelésdiagramja A rászerelt készülékek terhelésdiagramja adja meg a jármű Q kg teherbíró képességét az adott rászerelt készülékkel. A terhelésdiagramon a rászerelt készülékre megadott sorozatszámnak meg kell egyeznie a felszerelt készülék típustáblájával, mivel a teherbíró képességet mindenkor a gyártó adja meg külön. Ugyanúgy kerül kijelzésre, mint a jármű teherbírása, és értelemszerűen kell meghatározni H B 19
