Az MRT-012 (Contact ID) encoder programozó szoftvere (vers. S0309) A Contact ID protokoll az alábbi adatokat küldi át (az adatok decimálisak):

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Az MRT-012 (Contact ID) encoder programozó szoftvere (vers. S0309) A Contact ID protokoll az alábbi adatokat küldi át (az adatok decimálisak):"

Nikolett Borosné
7 évvel ezelőtt
Látták:

1 Az MRT-012 (Cntact ID) encder prgramzó szftvere (vers. S0309) 1. Működés A Cntact ID prtkll az alábbi adatkat küldi át (az adatk decimálisak): ACCT MT Q XYZ GG CCC S ACCT -Ügyfél aznsító. Nem ez, hanem az Encderbe prgramztt ügyfél aznsító szám kerül elküldésre. MT -Mindig 18, vagy 98. (nincs szerepe) Q -Esemény típus. 1: nyitás, vagy riasztás, 3: zárás, vagy visszaállás, 6: státusz. XYZ -Esemény kód, Cntact ID szabvány szerinti érték. GG -Csprt vagy partíció szám. A partíciószám nyitás-záráskr és zóna riasztás és zóna visszaálláskr is szerepel. CCC -Zóna szám vagy felhasználó srszáma nyitás-zárás esetén. S -Ellenőrző összeg. A Beíró prgrammal (Ver 4.2) ki kell tölteni egy táblázatt, amelyben minden a közpnt által értelmezett eseménynek szerepelnie kell. A Cntact ID paraméterek decimálisan, a rádió kód hexadecimálisan értelmezendő. Minden eseményhez a fenti adatkat meg kell adni, valamint egy rádió kódt, amit majd az Encder az esemény bekövetkeztekr sugárzni fg. Az események neve is módsítható, de ez csak emlékeztetőül szlgál. Ez a táblázat aztán áttölthető az Encder memóriájába.

XYZ -Esemény kód, Cntact ID szabvány szerinti érték. GG -Csprt vagy partíció szám. A partíciószám nyitás-záráskr és zóna riasztás és zóna visszaálláskr is szerepel.

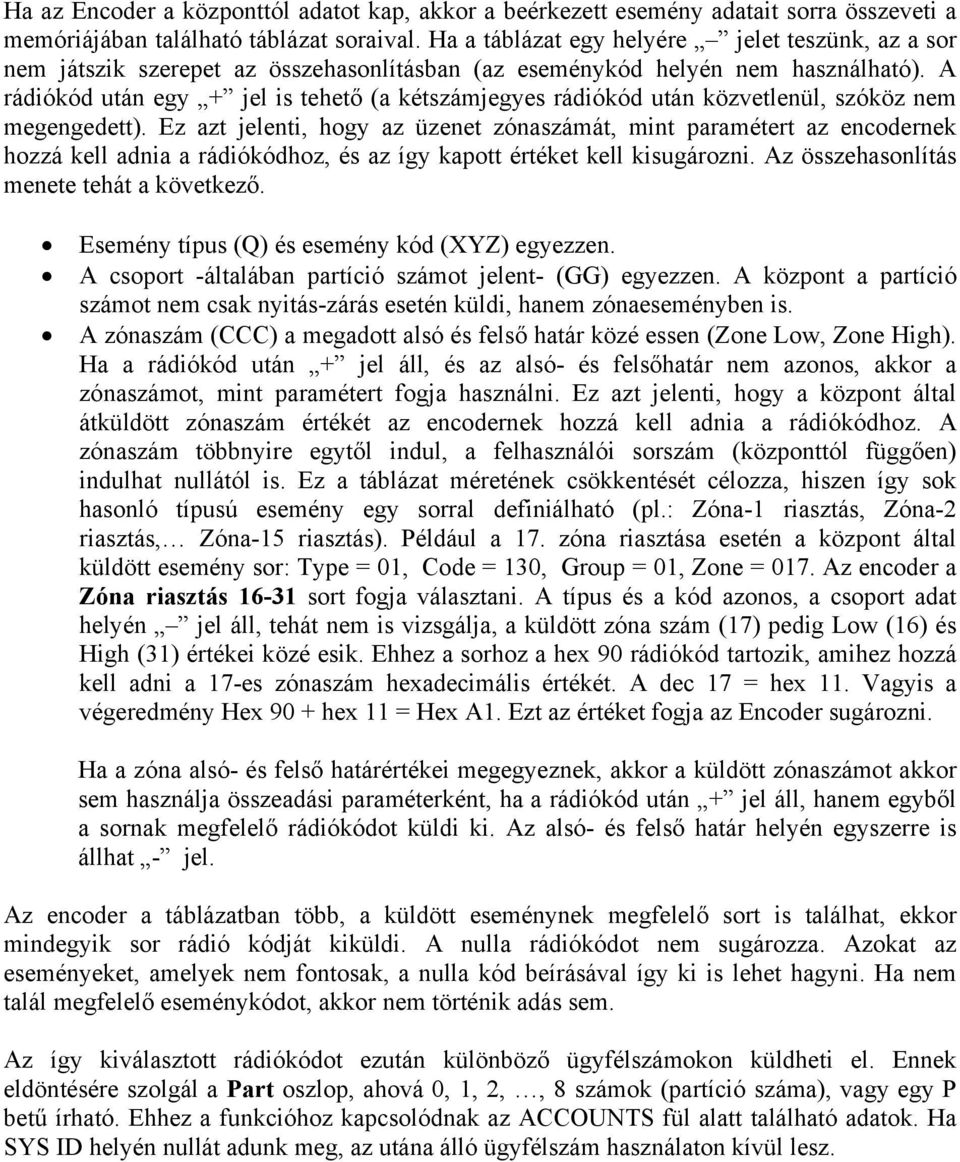

2 Ha az Encder a közpnttól adatt kap, akkr a beérkezett esemény adatait srra összeveti a memóriájában található táblázat sraival. Ha a táblázat egy helyére jelet teszünk, az a sr nem játszik szerepet az összehasnlításban (az eseménykód helyén nem használható). A rádiókód után egy + jel is tehető (a kétszámjegyes rádiókód után közvetlenül, szóköz nem megengedett). Ez azt jelenti, hgy az üzenet zónaszámát, mint paramétert az encdernek hzzá kell adnia a rádiókódhz, és az így kaptt értéket kell kisugárzni. Az összehasnlítás menete tehát a következő. Esemény típus (Q) és esemény kód (XYZ) egyezzen. A csprt -általában partíció számt jelent- (GG) egyezzen. A közpnt a partíció számt nem csak nyitás-zárás esetén küldi, hanem zónaeseményben is. A zónaszám (CCC) a megadtt alsó és felső határ közé essen (Zne Lw, Zne High). Ha a rádiókód után + jel áll, és az alsó- és felsőhatár nem azns, akkr a zónaszámt, mint paramétert fgja használni. Ez azt jelenti, hgy a közpnt által átküldött zónaszám értékét az encdernek hzzá kell adnia a rádiókódhz. A zónaszám többnyire egytől indul, a felhasználói srszám (közpnttól függően) indulhat nullától is. Ez a táblázat méretének csökkentését célzza, hiszen így sk hasnló típusú esemény egy srral definiálható (pl.: Zóna-1 riasztás, Zóna-2 riasztás, Zóna-15 riasztás). Például a 17. zóna riasztása esetén a közpnt által küldött esemény sr: Type = 01, Cde = 130, Grup = 01, Zne = 017. Az encder a Zóna riasztás srt fgja választani. A típus és a kód azns, a csprt adat helyén jel áll, tehát nem is vizsgálja, a küldött zóna szám (17) pedig Lw (16) és High (31) értékei közé esik. Ehhez a srhz a hex 90 rádiókód tartzik, amihez hzzá kell adni a 17-es zónaszám hexadecimális értékét. A dec 17 = hex 11. Vagyis a végeredmény Hex 90 + hex 11 = Hex A1. Ezt az értéket fgja az Encder sugárzni. Ha a zóna alsó- és felső határértékei megegyeznek, akkr a küldött zónaszámt akkr sem használja összeadási paraméterként, ha a rádiókód után + jel áll, hanem egyből a srnak megfelelő rádiókódt küldi ki. Az alsó- és felső határ helyén egyszerre is állhat - jel. Az encder a táblázatban több, a küldött eseménynek megfelelő srt is találhat, ekkr mindegyik sr rádió kódját kiküldi. A nulla rádiókódt nem sugárzza. Azkat az eseményeket, amelyek nem fntsak, a nulla kód beírásával így ki is lehet hagyni. Ha nem talál megfelelő eseménykódt, akkr nem történik adás sem. Az így kiválaszttt rádiókódt ezután különböző ügyfélszámkn küldheti el. Ennek eldöntésére szlgál a Part szlp, ahvá 0, 1, 2,, 8 számk (partíció száma), vagy egy P betű írható. Ehhez a funkcióhz kapcslódnak az ACCOUNTS fül alatt található adatk. Ha SYS ID helyén nullát adunk meg, az utána álló ügyfélszám használatn kívül lesz.

A rádiókód után egy + jel is tehető (a kétszámjegyes rádiókód után közvetlenül, szóköz nem megengedett).

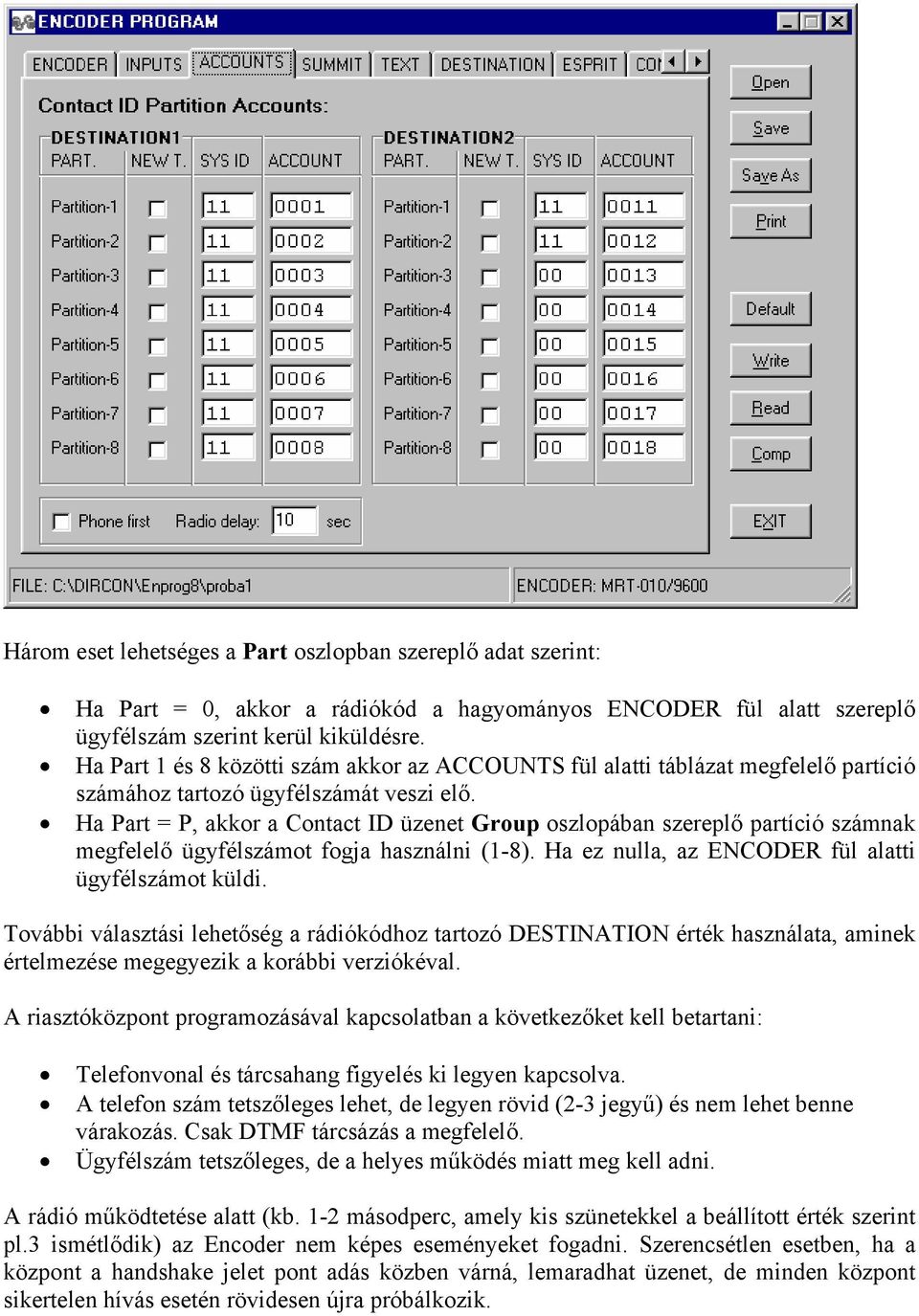

3 Hárm eset lehetséges a Part szlpban szereplő adat szerint: Ha Part = 0, akkr a rádiókód a hagymánys ENCODER fül alatt szereplő ügyfélszám szerint kerül kiküldésre. Ha Part 1 és 8 közötti szám akkr az ACCOUNTS fül alatti táblázat megfelelő partíció számáhz tartzó ügyfélszámát veszi elő. Ha Part = P, akkr a Cntact ID üzenet Grup szlpában szereplő partíció számnak megfelelő ügyfélszámt fgja használni (1-8). Ha ez nulla, az ENCODER fül alatti ügyfélszámt küldi. Tvábbi választási lehetőség a rádiókódhz tartzó DESTINATION érték használata, aminek értelmezése megegyezik a krábbi verziókéval. A riasztóközpnt prgramzásával kapcslatban a következőket kell betartani: Telefnvnal és tárcsahang figyelés ki legyen kapcslva. A telefn szám tetszőleges lehet, de legyen rövid (2-3 jegyű) és nem lehet benne várakzás. Csak DTMF tárcsázás a megfelelő. Ügyfélszám tetszőleges, de a helyes működés miatt meg kell adni. A rádió működtetése alatt (kb. 1-2 másdperc, amely kis szünetekkel a beállíttt érték szerint pl.3 ismétlődik) az Encder nem képes eseményeket fgadni. Szerencsétlen esetben, ha a közpnt a handshake jelet pnt adás közben várná, lemaradhat üzenet, de minden közpnt sikertelen hívás esetén rövidesen újra próbálkzik.

Ha Part = P, akkr a Cntact ID üzenet Grup szlpában szereplő partíció számnak megfelelő ügyfélszámt fgja használni (1-8). Ha ez nulla, az ENCODER fül alatti ügyfélszámt küldi.

4 2. Üzemmódk: A JP4, JP3, JP2 jumpereket 1, 1, 1 állásba kell rakni a Cntact ID üzemmódhz, a tvábbi elérhető üzemmódk beállításáhz lásd a jumperelési táblázatt. A LED Cntact ID üzemmódban ritkán villan egy rövidet. A jumperek beállításáról lásd a táblázatt. Üzemmód váltztatás után az Encdert minden esetben a JP1 (reset) jumperrel újra kell indítani! A Cntact ID üzenetek ugyan minden közpntban ugyanazk, de biznys események tvábbítására több megldás is lehetséges a szabvány keretein belül. Közpntja válgatja melyik mit küld például záráskr és nyitáskr. A paraméter táblázat kitöltésének megkönnyítésére van egy új üzemmód: Read CID Messages. Ebben a speciális üzemmódban az Encder a közpnttól vett üzeneteket tárlja az EEPROM-jában, a prgramzó szftverrel pedig ki lehet lvasni, így látható, hgy egy adtt esemény bekövetkeztekr a közpnt mit is küldött. A Read CID Messagese használata a következő. Encder összekötése a közpnttal, indítása nrmál Cntact ID üzemmódban. PRG jumper felhelyezése, ekkr a LED nagyn szaprán villgni kezd. A közpnttal prdukáltatni kell a vizsgálandó eseményeket. Az Encder ekkr rögzíteni fgja a vett üzeneteket, egyszerre max. 16 esemény rögzítése lehetséges. (Az üzenetek fgadása közben a LED időnként kialszik, illetve flyamatsan világít.) Csatlakzni kell a számítógéphez. Cntact ID fülnél a Read CID Messages gmb megnymása előtt fel kell tenni az OE jumpert. Ekkr kilvassa a tárlt üzeneteket : A fenti üzemmód az ESPRIT és SPEKTRA adatk tárhelyét használja. Ha a későbbiekben azt használni kell, az adatkat újra le kell tölteni!

A Cntact ID üzenetek ugyan minden közpntban ugyanazk, de biznys események tvábbítására több megldás is lehetséges a szabvány keretein belül.

5 Az MRT-012 CID encder általáns bekötése: SZIRÉNA Relé AUX Prgram jumper PC prg. Szerviz taszt - + AC AC CNCNO 16V~ SZIRÉNA AUX+ Z1 Z2 Z3 Z4 Z5 Z6 A1 B1 PGM1 PGM2 LINE LINE TEL TEL Antenna 50 hm TEST RT44/2 UHF TRANSMITTER J8 PRG ESP/PROG JP5 JP4 JP3 JP2 RESET JP9 DAT R+ DAT Közpnt AKKU LOWBAT BOURNS LM-NP-1003 CH1 CH2 CH3 CH4 CH5 CH6 CID CID Dir-Cn MRT Rádió AKKU Összefglalva a cntact ID-s bekötésnél az alábbi fnts beállításkat kell elvégezni: 1./ A kiválaszttt riasztó közpntt Cntact ID kmmunikációs frmátumra kell beállítani. 2./ A telefnvnal és tárcsahang figyelés legyen kikapcslva. 3./ A tárcsázás DTMF legyen és a beprgramztt telefnszám max. 2 3 jegyű, szünet (várakzás) nélkül. 4./ Az ügyfélszám lehet tetszőleges négy számjegyű, de a helyes működés érdekében meg kell adni. A rádió az encderben beállíttt ügyfélszámt fgja leadni. 5./ Az encderen a JP2, JP3, JP4, illetve a JP9, JP10 legyen jumperrel rövidrezárt, az OE jumpert le kell venni. 6./ Az encder és vele a rádió tápfeszültségét a kiválaszttt közpnt akkumulátrára kell rákötni úgy, hgy a pzitív ágba egy diódát kell bekötni a rajz szerint. Ez a dióda megvédi a rádió akkumulátrát a riasztó közpnt fgyasztásával szemben. Célszerű önálló tápellátást alkalmazni (pl.dc-tápmdul, transzfrmátr). 7./ Figyelem! mivel a cntact ID kmmunikáció visznylag lassú, ezért a minden üzemmódban működő CH1-es bemenetet összesített betörésként kell alkalmazni és a riasztó közpnt BELL, vagy szabad PGM kimenetével kell vezérelni. Az adtt helynek megfelelő zónaszámt, vagy az összesített betörés kódját prgramztassunk a CH1 bemenetre, hgy az alkalmaztt közpntnak ne fedő zónájaként jelenjen meg!

Közpnt AKKU LOWBAT BOURNS LM-NP-1003 CH1 CH2 CH3 CH4 CH5 CH6 CID CID Dir-Cn MRT-012 2004 - + Rádió AKKU Összefglalva a cntact ID-s bekötésnél az alábbi fnts beállításkat kell elvégezni: 1.

6 Jumper funkciók (S0309 verzió J8 mlex csatlakzóval) 1 = ON a jumper rajta van (rövidzár) 0 = OFF a jumper hiányzik (szakadás) x = tetszőleges JP4 JP3 JP2 PRG OE Funkció LED Bemenetek csatrnás CH1-CH xx ESPRIT J8 mlex srs SPEKTRA J8 mlex srs DC J8 mlex srs CID... Telefn CID teszt Telefn x x x 1 1 Prgramzás J8 mlex srs CID teszt esetén, táp újraindítás után kell a PRG jumpert felrakni. Az OE jumpert a riasztóközpnt CID esemény küldésekr le kell venni (jump=0), az encder kilvasásakr fel kell tenni (jump=1). Reset Reset jumper Tápfeszültség alatt a jumpert pillanatra rövidrezárni. JP5 Nincs szerepe! JP9 Funkció 0 EEPROM-t nem lehet megváltztatni 1 EEPROM-t meg lehet váltztatni Az encder alapbeállítása: CH1-4 - riasztás 1-4 CH5-230V hálózat hiba CH6 - nyitás-zárás

.. Telefn 1 1 1 1 0-1 CID teszt Telefn x x x 1 1 Prgramzás -- -- -- -- -- J8 mlex srs CID teszt esetén, táp újraindítás után kell a PRG jumpert felrakni.

7 Üzemmódk, tudnivalók: - LED villgása alacsny telep feszültség esetén: csatrnás üzemmódban nincs ESPRIT, nem lehet prgramzni. - ESPRIT üzemmódban nincs 6 csatrna (csak CH1), nem lehet prgramzni. - DC 2000 üzemmódban nincs 6 csatrna (csak CH1), nincs ESPRIT. - CID üzemmódban nincs 6 csatrna (csak CH1), nem lehet prgramzni. - A JP9 jumpernek mindig fenn kell lenni,mivel adásnál is ír a prgram az EEPROM-ba. Adás alatt a LED követi a mdulációt, és utána még kb 2.5 mp-ig flyamatsan ég. A jumperek beállításáról lásd a táblázatt. Üzemmód váltztatás után az Encdert minden esetben reset jumperrel újra kell indítani! A Cntact ID üzenetek ugyan minden közpntban ugyanazk, de biznys események tvábbítására több megldás is lehetséges a szabvány keretein belül. Közpntja válgatja melyik mit küld például záráskr és nyitáskr. A paraméter táblázat kitöltésénél ezt figyelembe kell venni!

- A JP9 jumpernek mindig fenn kell lenni,mivel adásnál is ír a prgram az EEPROM-ba. Adás alatt a LED követi a mdulációt, és utána még kb 2.5 mp-ig flyamatsan ég.
