1 DG/TG Használati utasítás U

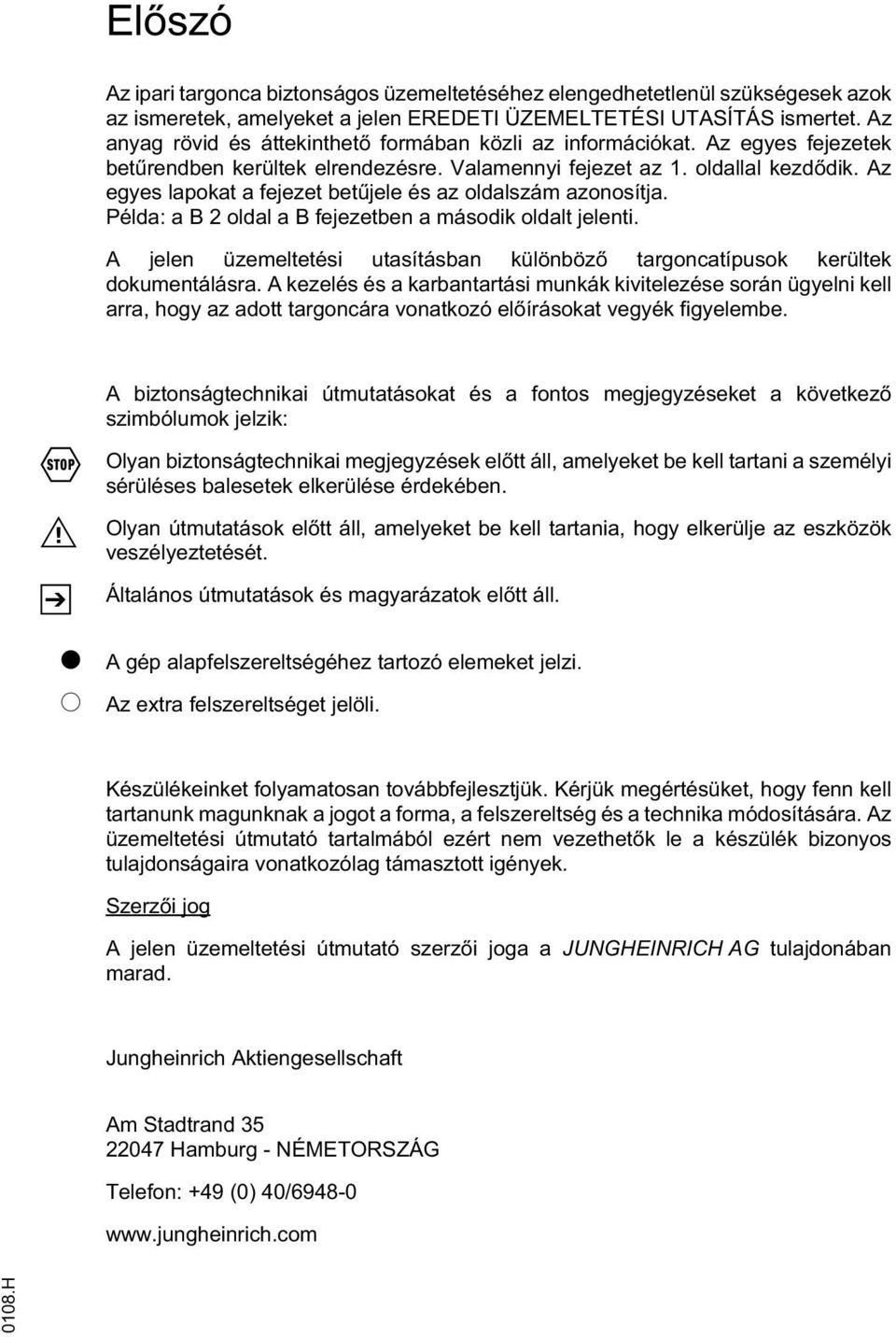

2 El szó Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI UTASÍTÁS ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben kerültek elrendezésre. Valamennyi fejezet az 1. oldallal kezd dik. Az egyes lapokat a fejezet bet jele és az oldalszám azonosítja. Példa: a B 2 oldal a B fejezetben a második oldalt jelenti. A jelen üzemeltetési utasításban különböz targoncatípusok kerültek dokumentálásra. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. M Z t o A biztonságtechnikai útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések el tt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások el tt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok el tt áll. A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. Készülékeinket folyamatosan továbbfejlesztjük. Kérjük megértésüket, hogy fenn kell tartanunk magunknak a jogot a forma, a felszereltség és a technika módosítására. Az üzemeltetési útmutató tartalmából ezért nem vezethet k le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - NÉMETORSZÁG Telefon: +49 (0) 40/ H

3 0108.H

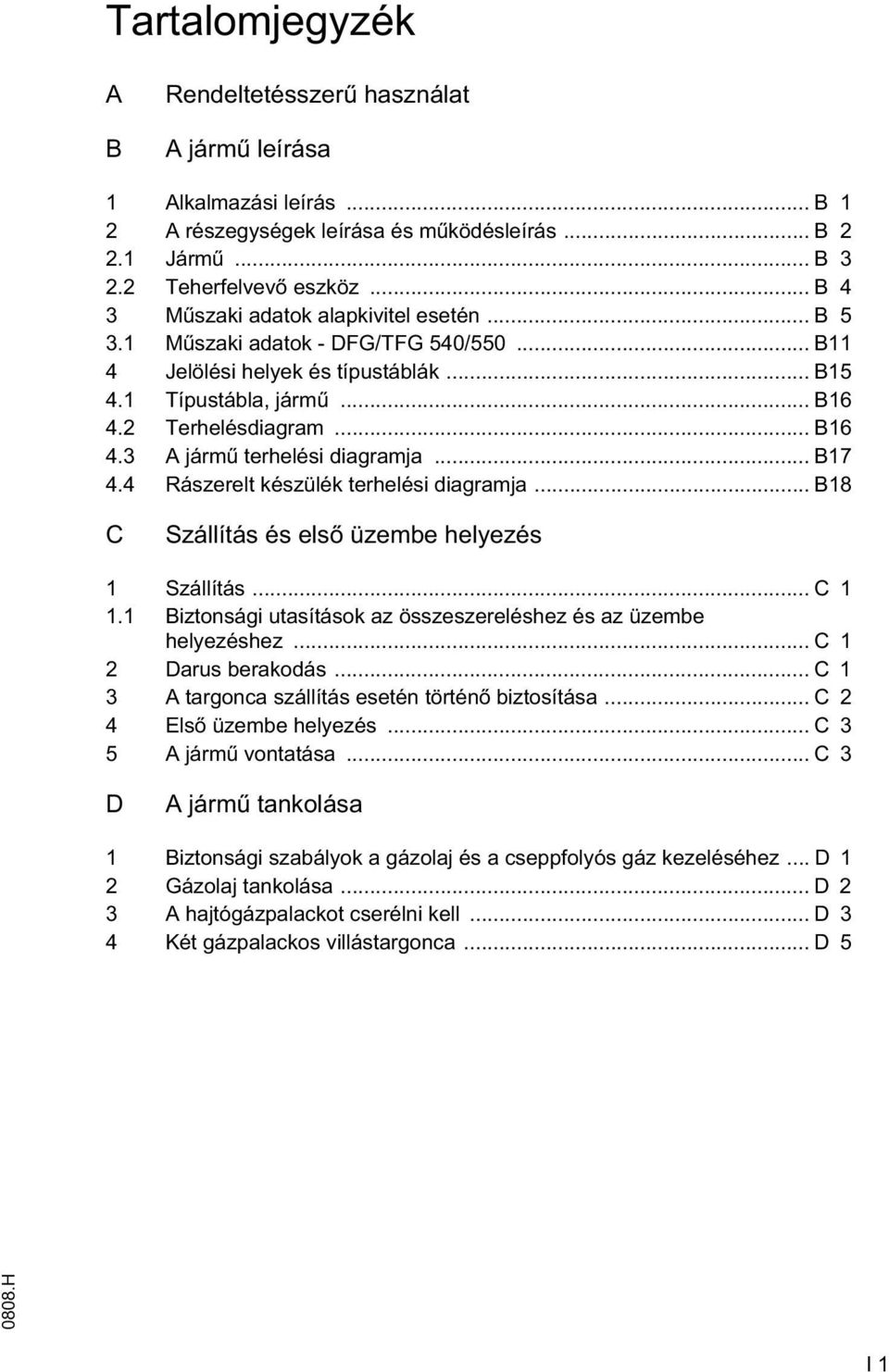

4 Tartalomjegyzék A B Rendeltetésszer használat A járm leírása 1 Alkalmazási leírás... B 1 2 A részegységek leírása és m ködésleírás... B Járm... B Teherfelvev eszköz... B 4 3 M szaki adatok alapkivitel esetén... B M szaki adatok - DG/TG 540/ B11 4 Jelölési helyek és típustáblák... B Típustábla, járm... B Terhelésdiagram... B A járm terhelési diagramja... B Rászerelt készülék terhelési diagramja... B18 C Szállítás és els üzembe helyezés 1 Szállítás... C Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez... C 1 2 Darus berakodás... C 1 3 A targonca szállítás esetén történ biztosítása... C 2 4 Els üzembe helyezés... C 3 5 A járm vontatása... C 3 D A járm tankolása 1 Biztonsági szabályok a gázolaj és a cseppfolyós gáz kezeléséhez... D 1 2 Gázolaj tankolása... D 2 3 A hajtógázpalackot cserélni kell... D 3 4 Két gázpalackos villástargonca... D H I 1

5 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok... E 1 2 A kezel - és kijelz elemek leírása... E 3 3 Az egyes üzembe vételekor szükséges ellen rzések és tevékenységek... E14 4 A járm üzembe helyezése... E A vezet ülés beállítása... E A kormányoszlop beállítása... E Biztonsági öv... E A targonca indítása... E Indítási folyamat TG... E Indítási folyamat DG... E Hibajelzések m ködés közben... E A motor leállítása, DG... E A motor leállítása, TG... E28 5 Munkavégzés a targoncával... E A targonca vezetésére vonatkozó biztonsági rendszabályok... E Menethajtás... E Kormányzás... E ékezés... E Az emel állvány és a rászerelt készülékek kezelése... E Rakományegységek felvétele, szállítása és lerakása... E Viselkedés veszélyes helyzetben... E A járm biztonságos leparkolása... E Motorháztet és karbantartó burkolatok... E Utánfutó vontatása... E48 6 Zavarelhárítás... E49 A járm karbantartása 1 Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Szervizelés és átvizsgálás Karbantartási ellen rz lista DG / TG DG karbantartási ellen rz lista Karbantartási ellen rz lista TG H t folyadékra vonatkozó el írások Ken - és üzemanyagok Az üzemanyagra vonatkozó el írások - DG Ken anyag táblázat Kenési útmutató - DG/TG 540/ H I 2

6 11 A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Segédindítás Motor karbantartása TG 540/ Motor karbantartása DG 540/ A h t közeg koncentrációjának ellen rzése A h t rendszer feltöltése A légsz r patron tisztítása / cseréje Hajtóm - DG/TG ék A kerekek rögzítésének és légnyomásának ellen rzése Hidraulikus rendszer Elektromos rendszer Kipufogórendszer Tisztítás, ill. karbantartás utáni, ismételt üzembe helyezés A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók Leállítást követ, ismételt üzembe helyezés Id közi és rendkívüli jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás HUSS S - MK sorozatú dízel részecskesz r kezelési útmutatója ontos, általános tudnivalók ontos biztonsági utasítások M ködési leírás A HUSS Control kezelése A HUSS Control kezelési útmutatója Regenerálás Karbantartás H I 3

7 I H

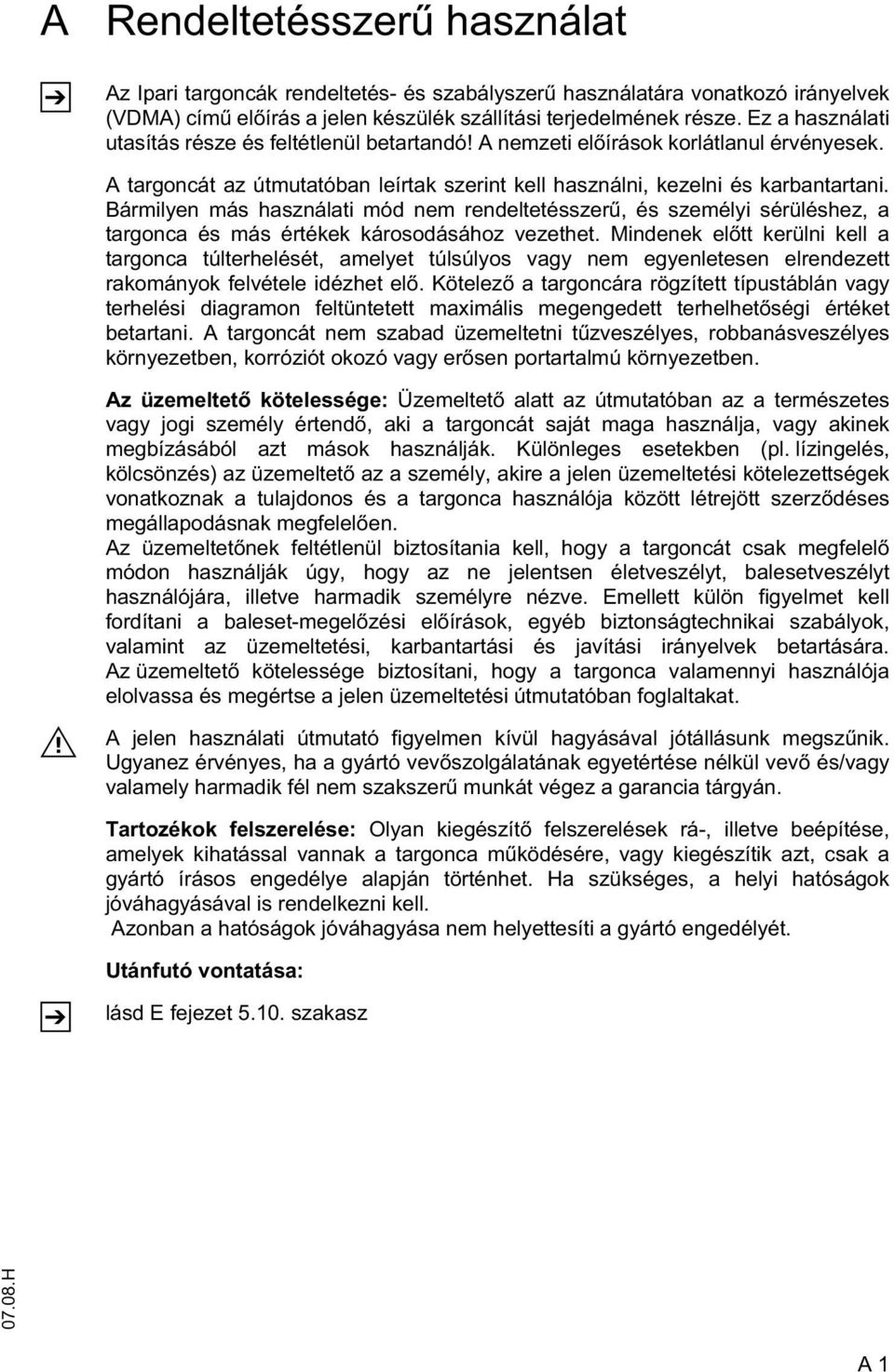

8 A Z Rendeltetésszer használat Az Ipari targoncák rendeltetés- és szabályszer használatára vonatkozó irányelvek (VDMA) cím el írás a jelen készülék szállítási terjedelmének része. Ez a használati utasítás része és feltétlenül betartandó! A nemzeti el írások korlátlanul érvényesek. A targoncát az útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen más használati mód nem rendeltetésszer, és személyi sérüléshez, a targonca és más értékek károsodásához vezethet. Mindenek el tt kerülni kell a targonca túlterhelését, amelyet túlsúlyos vagy nem egyenletesen elrendezett rakományok felvétele idézhet el. Kötelez a targoncára rögzített típustáblán vagy terhelési diagramon feltüntetett maximális megengedett terhelhet ségi értéket betartani. A targoncát nem szabad üzemeltetni t zveszélyes, robbanásveszélyes környezetben, korróziót okozó vagy er sen portartalmú környezetben. M Az üzemeltet kötelessége: Üzemeltet alatt az útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen életveszélyt, balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi használója elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. A jelen használati útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó vev szolgálatának egyetértése nélkül vev és/vagy valamely harmadik fél nem szakszer munkát végez a garancia tárgyán. Tartozékok felszerelése: Olyan kiegészít felszerelések rá-, illetve beépítése, amelyek kihatással vannak a targonca m ködésére, vagy kiegészítik azt, csak a gyártó írásos engedélye alapján történhet. Ha szükséges, a helyi hatóságok jóváhagyásával is rendelkezni kell. Azonban a hatóságok jóváhagyása nem helyettesíti a gyártó engedélyét. Z Utánfutó vontatása: lásd E fejezet szakasz H A 1

9 A H

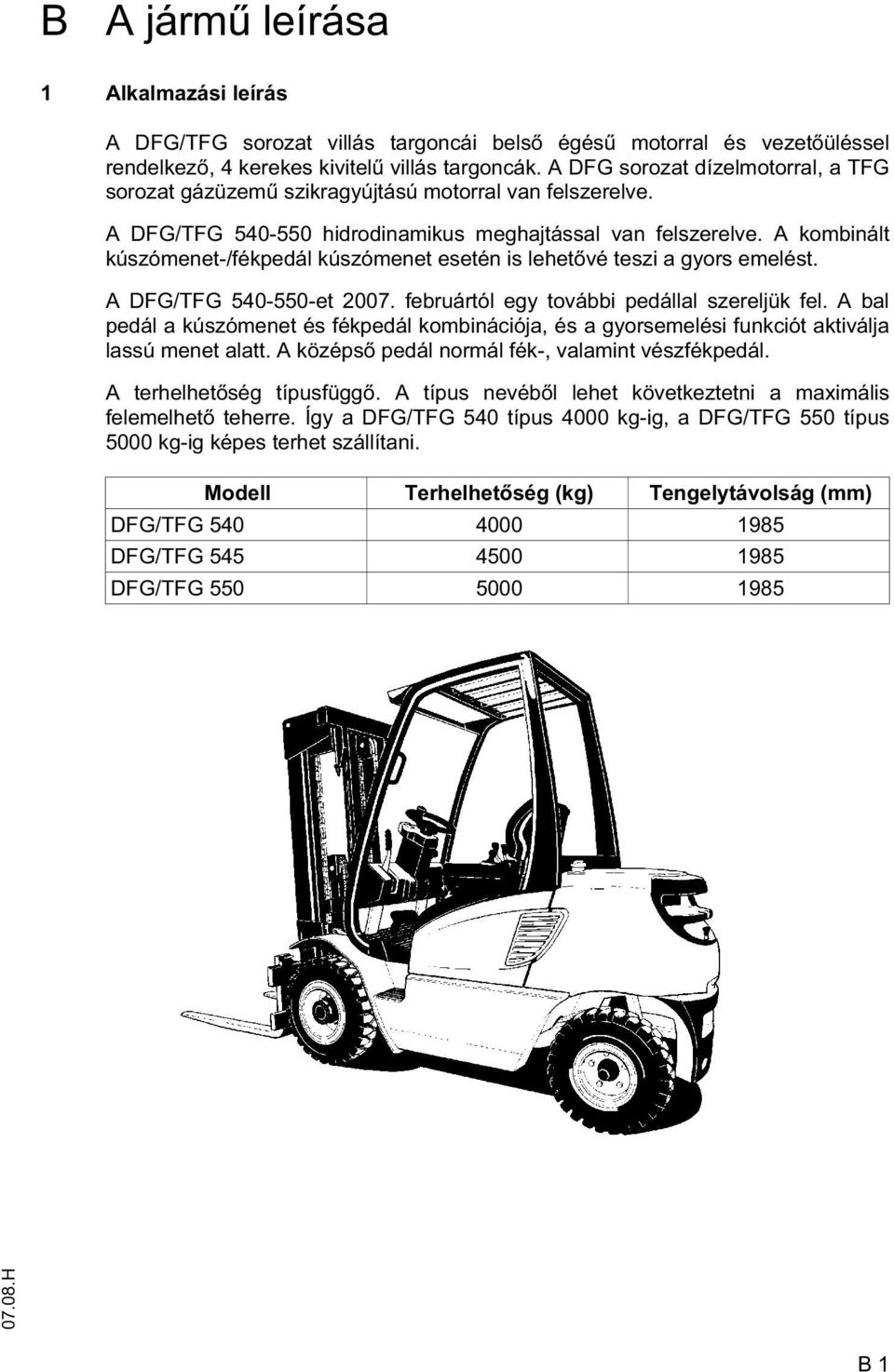

10 B A járm leírása 1 Alkalmazási leírás A DG/TG sorozat villás targoncái bels égés motorral és vezet üléssel rendelkez, 4 kerekes kivitel villás targoncák. A DG sorozat dízelmotorral, a TG sorozat gázüzem szikragyújtású motorral van felszerelve. A DG/TG hidrodinamikus meghajtással van felszerelve. A kombinált kúszómenet-/fékpedál kúszómenet esetén is lehet vé teszi a gyors emelést. A DG/TG et februártól egy további pedállal szereljük fel. A bal pedál a kúszómenet és fékpedál kombinációja, és a gyorsemelési funkciót aktiválja lassú menet alatt. A középs pedál normál fék-, valamint vészfékpedál. A terhelhet ség típusfügg. A típus nevéb l lehet következtetni a maximális felemelhet teherre. Így a DG/TG 540 típus 4000 kg-ig, a DG/TG 550 típus 5000 kg-ig képes terhet szállítani. Modell Terhelhet ség (kg) Tengelytávolság (mm) DG/TG DG/TG DG/TG H B 1

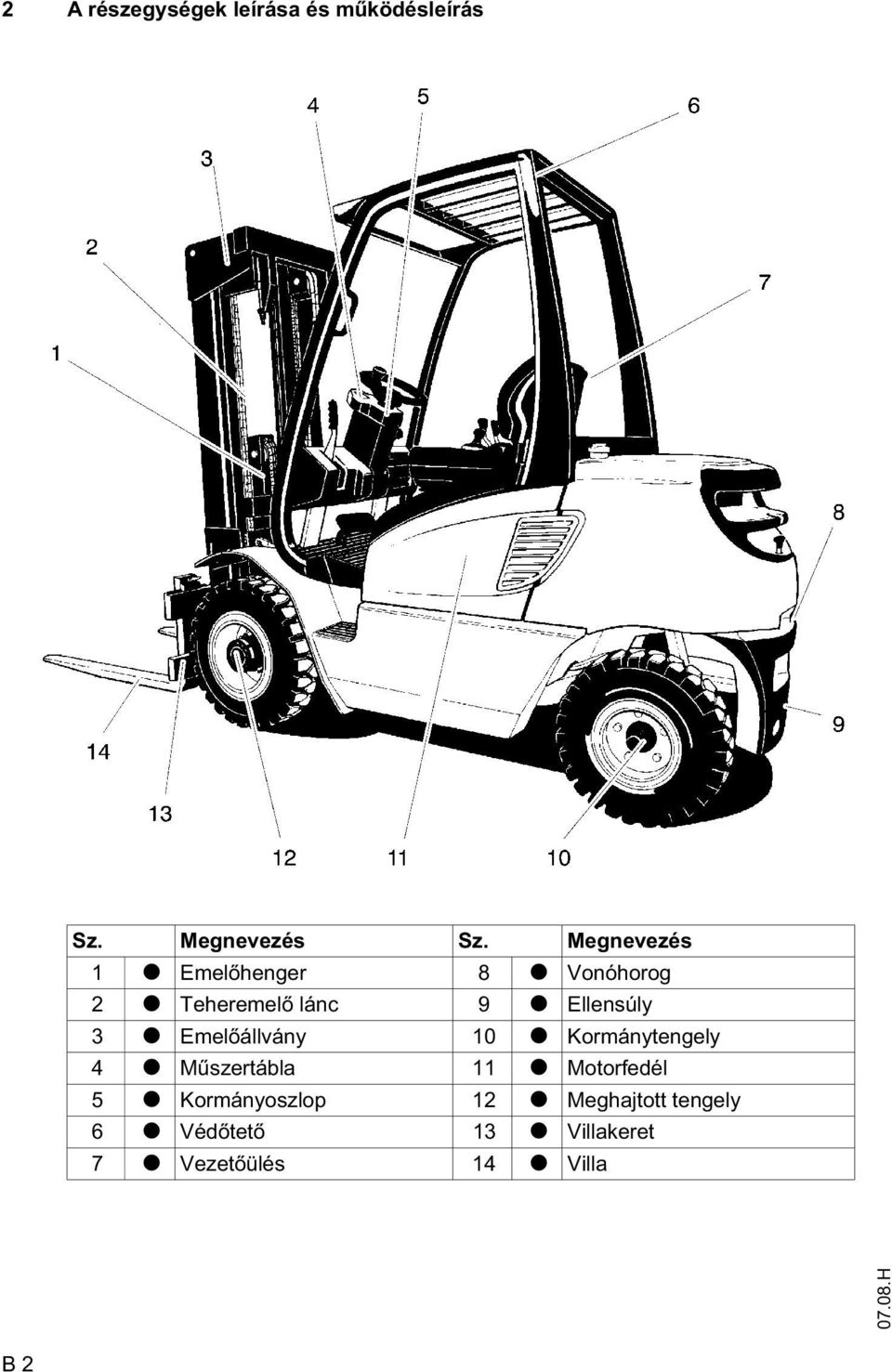

11 2 A részegységek leírása és m ködésleírás Sz. Megnevezés Sz. Megnevezés 1 t Emel henger 8 t Vonóhorog 2 t Teheremel lánc 9 t Ellensúly 3 t Emel állvány 10 t Kormánytengely 4 t M szertábla 11 t Motorfedél 5 t Kormányoszlop 12 t Meghajtott tengely 6 t Véd tet 13 t Villakeret 7 t Vezet ülés 14 t Villa H B 2

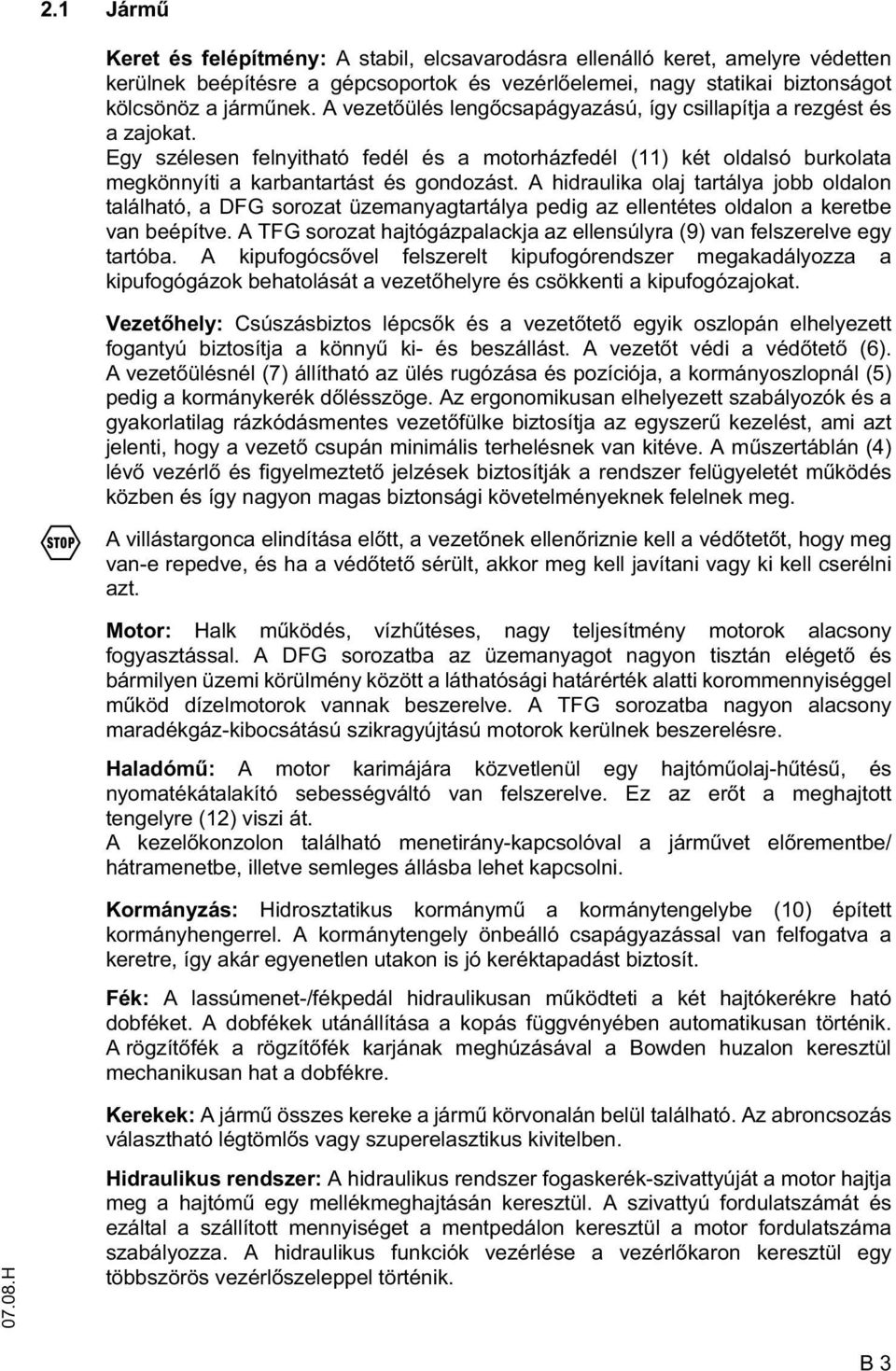

12 2.1 Járm Keret és felépítmény: A stabil, elcsavarodásra ellenálló keret, amelyre védetten kerülnek beépítésre a gépcsoportok és vezérl elemei, nagy statikai biztonságot kölcsönöz a járm nek. A vezet ülés leng csapágyazású, így csillapítja a rezgést és a zajokat. Egy szélesen felnyitható fedél és a motorházfedél (11) két oldalsó burkolata megkönnyíti a karbantartást és gondozást. A hidraulika olaj tartálya jobb oldalon található, a DG sorozat üzemanyagtartálya pedig az ellentétes oldalon a keretbe van beépítve. A TG sorozat hajtógázpalackja az ellensúlyra (9) van felszerelve egy tartóba. A kipufogócs vel felszerelt kipufogórendszer megakadályozza a kipufogógázok behatolását a vezet helyre és csökkenti a kipufogózajokat. Vezet hely: Csúszásbiztos lépcs k és a vezet tet egyik oszlopán elhelyezett fogantyú biztosítja a könny ki- és beszállást. A vezet t védi a véd tet (6). A vezet ülésnél (7) állítható az ülés rugózása és pozíciója, a kormányoszlopnál (5) pedig a kormánykerék d lésszöge. Az ergonomikusan elhelyezett szabályozók és a gyakorlatilag rázkódásmentes vezet fülke biztosítja az egyszer kezelést, ami azt jelenti, hogy a vezet csupán minimális terhelésnek van kitéve. A m szertáblán (4) lév vezérl és figyelmeztet jelzések biztosítják a rendszer felügyeletét m ködés közben és így nagyon magas biztonsági követelményeknek felelnek meg. A villástargonca elindítása el tt, a vezet nek ellen riznie kell a véd tet t, hogy meg van-e repedve, és ha a véd tet sérült, akkor meg kell javítani vagy ki kell cserélni azt. Motor: Halk m ködés, vízh téses, nagy teljesítmény motorok alacsony fogyasztással. A DG sorozatba az üzemanyagot nagyon tisztán eléget és bármilyen üzemi körülmény között a láthatósági határérték alatti korommennyiséggel m köd dízelmotorok vannak beszerelve. A TG sorozatba nagyon alacsony maradékgáz-kibocsátású szikragyújtású motorok kerülnek beszerelésre. Haladóm : A motor karimájára közvetlenül egy hajtóm olaj-h tés, és nyomatékátalakító sebességváltó van felszerelve. Ez az er t a meghajtott tengelyre (12) viszi át. A kezel konzolon található menetirány-kapcsolóval a járm vet el rementbe/ hátramenetbe, illetve semleges állásba lehet kapcsolni. Kormányzás: Hidrosztatikus kormánym a kormánytengelybe (10) épített kormányhengerrel. A kormánytengely önbeálló csapágyazással van felfogatva a keretre, így akár egyenetlen utakon is jó keréktapadást biztosít. ék: A lassúmenet-/fékpedál hidraulikusan m ködteti a két hajtókerékre ható dobféket. A dobfékek utánállítása a kopás függvényében automatikusan történik. A rögzít fék a rögzít fék karjának meghúzásával a Bowden huzalon keresztül mechanikusan hat a dobfékre H Kerekek: A járm összes kereke a járm körvonalán belül található. Az abroncsozás választható légtöml s vagy szuperelasztikus kivitelben. Hidraulikus rendszer: A hidraulikus rendszer fogaskerék-szivattyúját a motor hajtja meg a hajtóm egy mellékmeghajtásán keresztül. A szivattyú fordulatszámát és ezáltal a szállított mennyiséget a mentpedálon keresztül a motor fordulatszáma szabályozza. A hidraulikus funkciók vezérlése a vezérl karon keresztül egy többszörös vezérl szeleppel történik. B 3

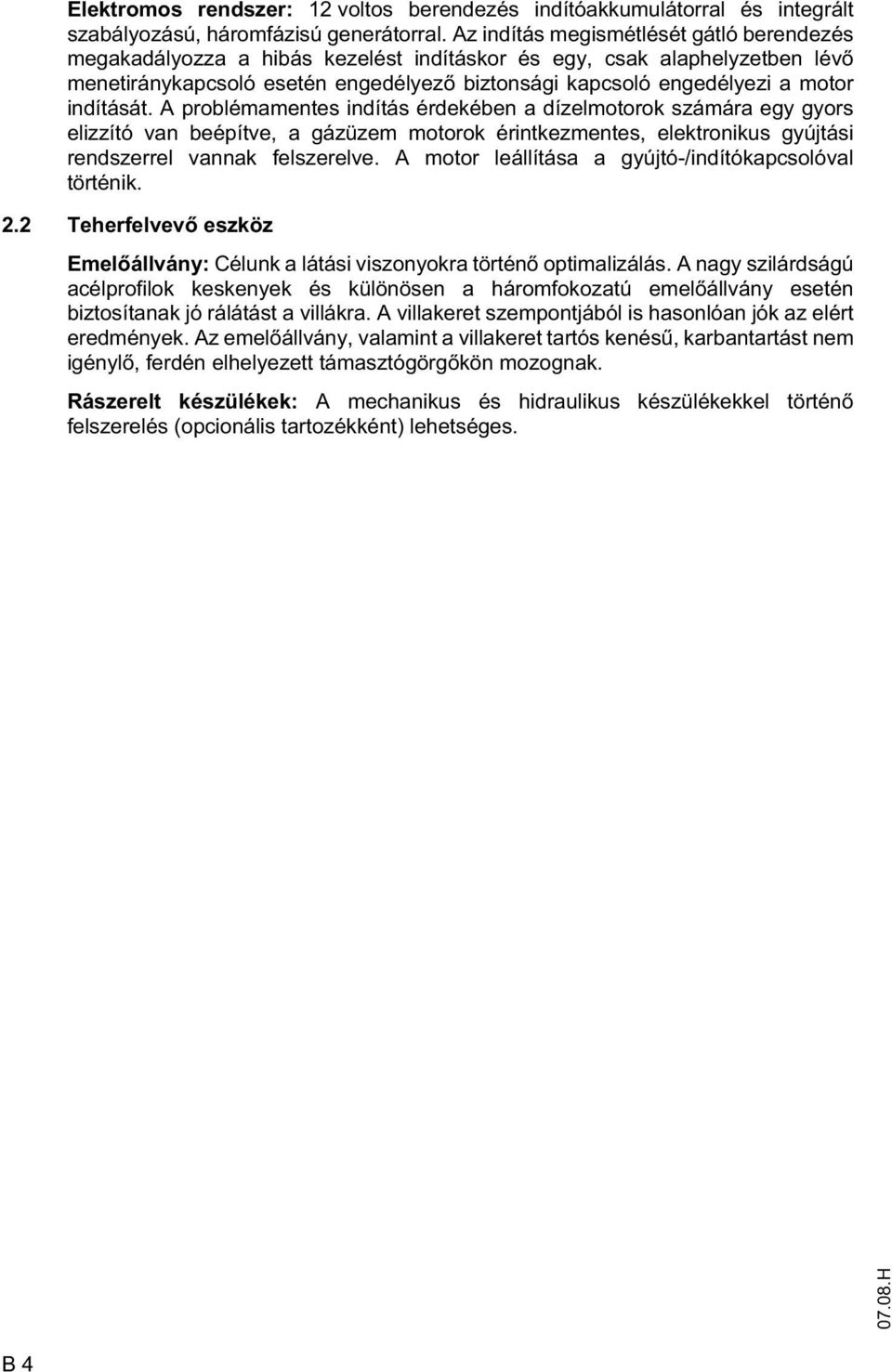

13 Elektromos rendszer: 12 voltos berendezés indítóakkumulátorral és integrált szabályozású, háromfázisú generátorral. Az indítás megismétlését gátló berendezés megakadályozza a hibás kezelést indításkor és egy, csak alaphelyzetben lév menetiránykapcsoló esetén engedélyez biztonsági kapcsoló engedélyezi a motor indítását. A problémamentes indítás érdekében a dízelmotorok számára egy gyors elizzító van beépítve, a gázüzem motorok érintkezmentes, elektronikus gyújtási rendszerrel vannak felszerelve. A motor leállítása a gyújtó-/indítókapcsolóval történik. 2.2 Teherfelvev eszköz Emel állvány: Célunk a látási viszonyokra történ optimalizálás. A nagy szilárdságú acélprofilok keskenyek és különösen a háromfokozatú emel állvány esetén biztosítanak jó rálátást a villákra. A villakeret szempontjából is hasonlóan jók az elért eredmények. Az emel állvány, valamint a villakeret tartós kenés, karbantartást nem igényl, ferdén elhelyezett támasztógörg kön mozognak. Rászerelt készülékek: A mechanikus és hidraulikus készülékekkel történ felszerelés (opcionális tartozékként) lehetséges H B 4

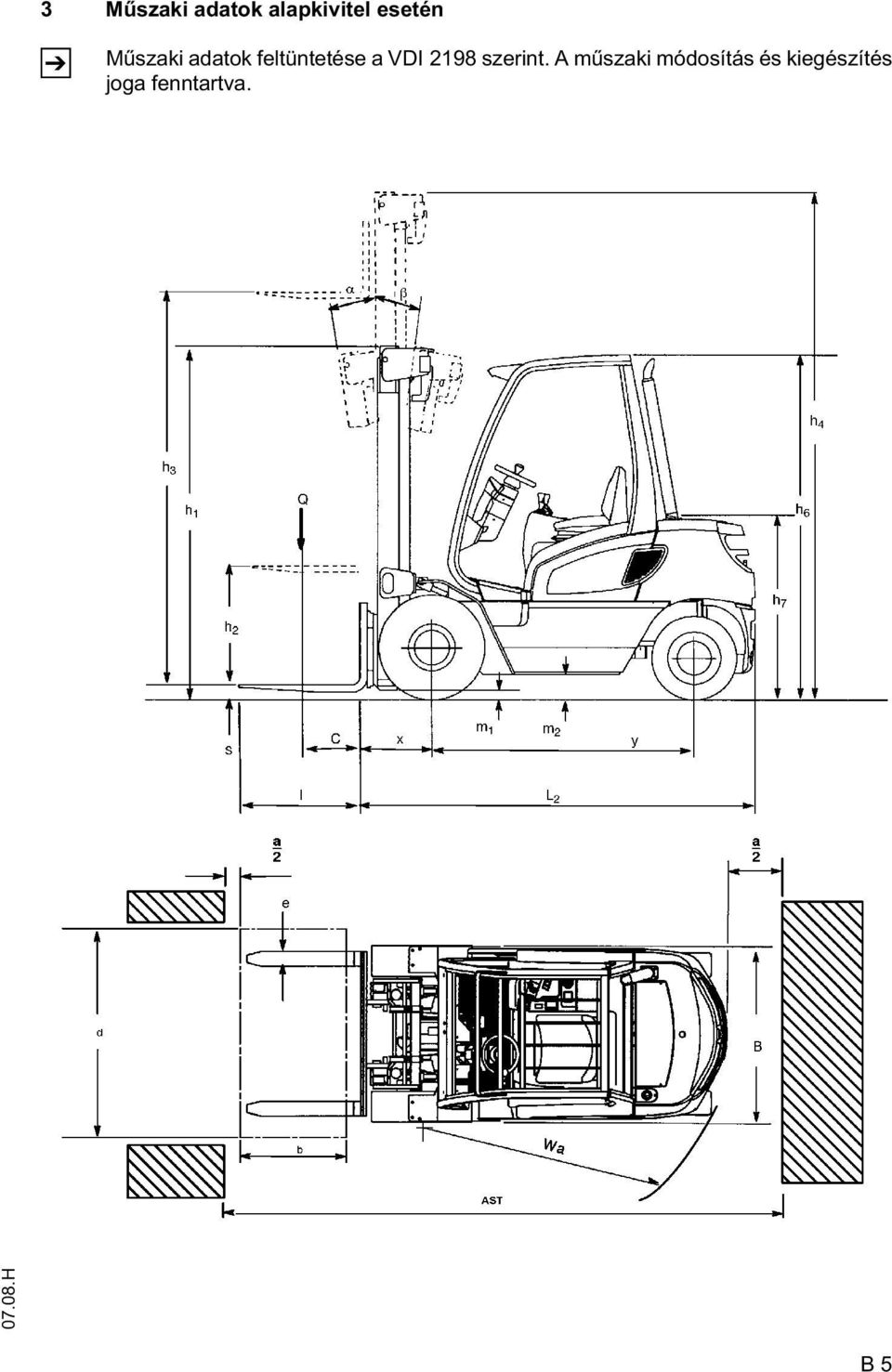

14 3 M szaki adatok alapkivitel esetén Z M szaki adatok feltüntetése a VDI 2198 szerint. A m szaki módosítás és kiegészítés joga fenntartva H B 5

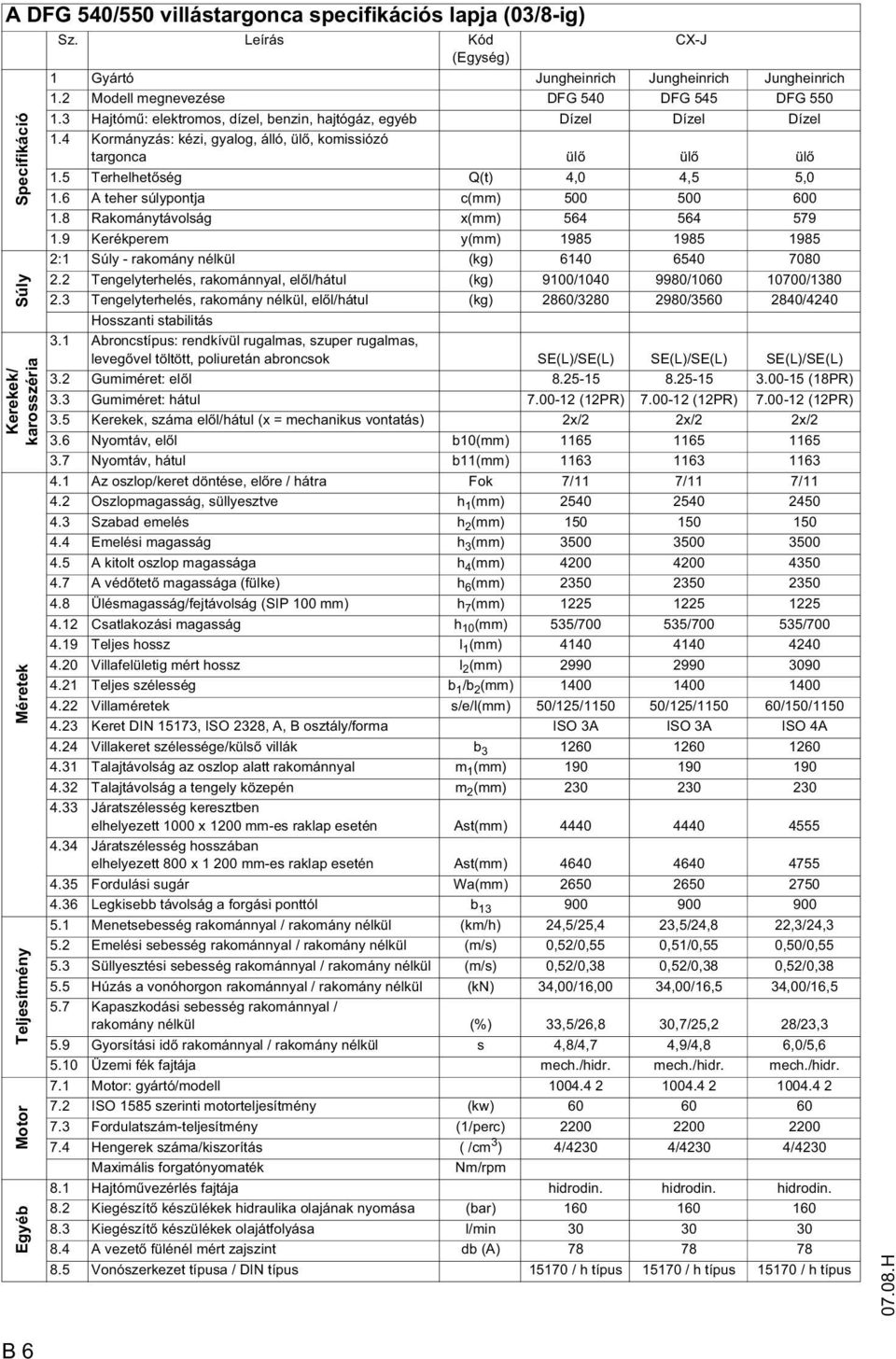

15 A DG 540/550 villástargonca specifikációs lapja (03/8-ig) Specifikáció Súly Kerekek/ karosszéria Méretek Teljesítmény Motor Egyéb Sz. Leírás Kód (Egység) CX-J 1 Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modell megnevezése DG 540 DG 545 DG Hajtóm : elektromos, dízel, benzin, hajtógáz, egyéb Dízel Dízel Dízel 1.4 Kormányzás: kézi, gyalog, álló, ül, komissiózó targonca ül ül ül 1.5 Terhelhet ség Q(t) 4,0 4,5 5,0 1.6 A teher súlypontja c(mm) Rakománytávolság x(mm) Kerékperem y(mm) :1 Súly - rakomány nélkül (kg) Tengelyterhelés, rakománnyal, el l/hátul (kg) 9100/ / / Tengelyterhelés, rakomány nélkül, el l/hátul (kg) 2860/ / /4240 Hosszanti stabilitás 3.1 Abroncstípus: rendkívül rugalmas, szuper rugalmas, leveg vel töltött, poliuretán abroncsok SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Gumiméret: el l (18PR) 3.3 Gumiméret: hátul (12PR) (12PR) (12PR) 3.5 Kerekek, száma el l/hátul (x = mechanikus vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv, el l b10(mm) Nyomtáv, hátul b11(mm) Az oszlop/keret döntése, el re / hátra ok 7/11 7/11 7/ Oszlopmagasság, süllyesztve h 1 (mm) Szabad emelés h 2 (mm) Emelési magasság h 3 (mm) A kitolt oszlop magassága h 4 (mm) A véd tet magassága (fülke) h 6 (mm) Ülésmagasság/fejtávolság (SIP 100 mm) h 7 (mm) Csatlakozási magasság h 10 (mm) 535/ / / Teljes hossz l 1 (mm) Villafelületig mért hossz l 2 (mm) Teljes szélesség b 1 /b 2 (mm) Villaméretek s/e/l(mm) 50/125/ /125/ /150/ Keret DIN 15173, ISO 2328, A, B osztály/forma ISO 3A ISO 3A ISO 4A 4.24 Villakeret szélessége/küls villák b Talajtávolság az oszlop alatt rakománnyal m 1 (mm) Talajtávolság a tengely közepén m 2 (mm) Járatszélesség keresztben elhelyezett 1000 x 1200 mm-es raklap esetén Ast(mm) Járatszélesség hosszában elhelyezett 800 x mm-es raklap esetén Ast(mm) ordulási sugár Wa(mm) Legkisebb távolság a forgási ponttól b Menetsebesség rakománnyal / rakomány nélkül (km/h) 24,5/25,4 23,5/24,8 22,3/24,3 5.2 Emelési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,55 0,51/0,55 0,50/0, Süllyesztési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,38 0,52/0,38 0,52/0, Húzás a vonóhorgon rakománnyal / rakomány nélkül (kn) 34,00/16,00 34,00/16,5 34,00/16,5 5.7 Kapaszkodási sebesség rakománnyal / rakomány nélkül (%) 33,5/26,8 30,7/25,2 28/23,3 5.9 Gyorsítási id rakománnyal / rakomány nélkül s 4,8/4,7 4,9/4,8 6,0/5, Üzemi fék fajtája mech./hidr. mech./hidr. mech./hidr. 7.1 Motor: gyártó/modell ISO 1585 szerinti motorteljesítmény (kw) ordulatszám-teljesítmény (1/perc) Hengerek száma/kiszorítás ( /cm 3 ) 4/4230 4/4230 4/4230 Maximális forgatónyomaték Nm/rpm 8.1 Hajtóm vezérlés fajtája hidrodin. hidrodin. hidrodin. 8.2 Kiegészít készülékek hidraulika olajának nyomása (bar) Kiegészít készülékek olajátfolyása l/min A vezet fülénél mért zajszint db (A) Vonószerkezet típusa / DIN típus / h típus / h típus / h típus H B 6

16 07.08.H A DG 540/550 villástargonca specifikációs lapja (03.09-t l ig) Specifikáció Súly Kerekek/ karosszéria Méretek Teljesítmény Motor Egyéb Sz. Leírás Kód (Egység) CX-J 1 Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modell megnevezése DG 540 DG 545 DG Hajtóm : elektromos, dízel, benzin, hajtógáz, egyéb Dízel Dízel Dízel 1.4 Kormányzás: kézi, gyalog, álló, ül, komissiózó targonca ül ül ül 1.5 Terhelhet ség Q(t) 4,0 4,5 5,0 1.6 A teher súlypontja c(mm) Rakománytávolság x(mm) Kerékperem y(mm) :1 Súly - rakomány nélkül (kg) Tengelyterhelés, rakománnyal, el l/hátul (kg) 8954/ / / Tengelyterhelés, rakomány nélkül, el l/hátul (kg) 2810/ / /4639 Hosszanti stabilitás 3.1 Abroncstípus: rendkívül rugalmas, szuper rugalmas, leveg vel töltött, poliuretán abroncsok SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Gumiméret: el l (18PR) (18PR) (18PR) 3.3 Gumiméret: hátul 28 x x x Kerekek, száma el l/hátul (x = mechanikus vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv, el l b10(mm) Nyomtáv, hátul b11(mm) Az oszlop/keret döntése, el re / hátra ok 7/11 7/11 7/ Oszlopmagasság, süllyesztve h 1 (mm) Szabad emelés h 2 (mm) Emelési magasság h 3 (mm) A kitolt oszlop magassága h 4 (mm) A véd tet magassága (fülke) h 6 (mm) Ülésmagasság/fejtávolság (SIP 100 mm) h 7 (mm) 1255/ / / Csatlakozási magasság h 10 (mm) 535/ / / Teljes hossz l 1 (mm) Villafelületig mért hossz l 2 (mm) Teljes szélesség b 1 /b 2 (mm) Villaméretek s/e/l(mm) 50/125/ /125/ /150/ Keret DIN 15173, ISO 2328, A, B osztály/forma ISO 3A ISO 3A ISO 4A 4.24 Villakeret szélessége/küls villák b Talajtávolság az oszlop alatt rakománnyal m 1 (mm) Talajtávolság a tengely közepén m 2 (mm) Járatszélesség keresztben elhelyezett 1000 x 1200 mm-es raklap esetén Ast(mm) Járatszélesség hosszában elhelyezett 800 x mm-es raklap esetén Ast(mm) ordulási sugár Wa(mm) Legkisebb távolság a forgási ponttól b Menetsebesség rakománnyal / rakomány nélkül (km/h) 25,3/25,5 24,5/25,5 24,8/25,5 5.2 Emelési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,53 0,51/0,53 0,50/0, Süllyesztési sebesség rakománnyal / rakomány nélkül (m/s) 0,51/0,49 0,51/0,49 0,51/0, Húzás a vonóhorgon rakománnyal / rakomány nélkül (kn) 41,20/23,50 40,97/24,47 33,50/21, Kapaszkodási sebesség rakománnyal / rakomány nélkül (%) 36/34 34/33 25,5/25,7 5.9 Gyorsítási id rakománnyal / rakomány nélkül s 5/4,5 5/4,5 5,1/4, Üzemi fék fajtája mech./hidr. mech./hidr. mech./hidr. 7.1 Motor: gyártó/modell 1104C C C ISO 1585 szerinti motorteljesítmény (kw) 61,5 61,5 61,5 7.3 ordulatszám-teljesítmény (1/perc) Hengerek száma/kiszorítás ( /cm 3 ) 4/4400 4/4400 4/4400 Maximális forgatónyomaték Nm/rpm 302/ / / Hajtóm vezérlés fajtája hidrodin. hidrodin. hidrodin. 8.2 Kiegészít készülékek hidraulika olajának nyomása (bar) Kiegészít készülékek olajátfolyása l/min A vezet fülénél mért zajszint db (A) Vonószerkezet típusa / DIN típus / h típus / h típus / h típus B 7

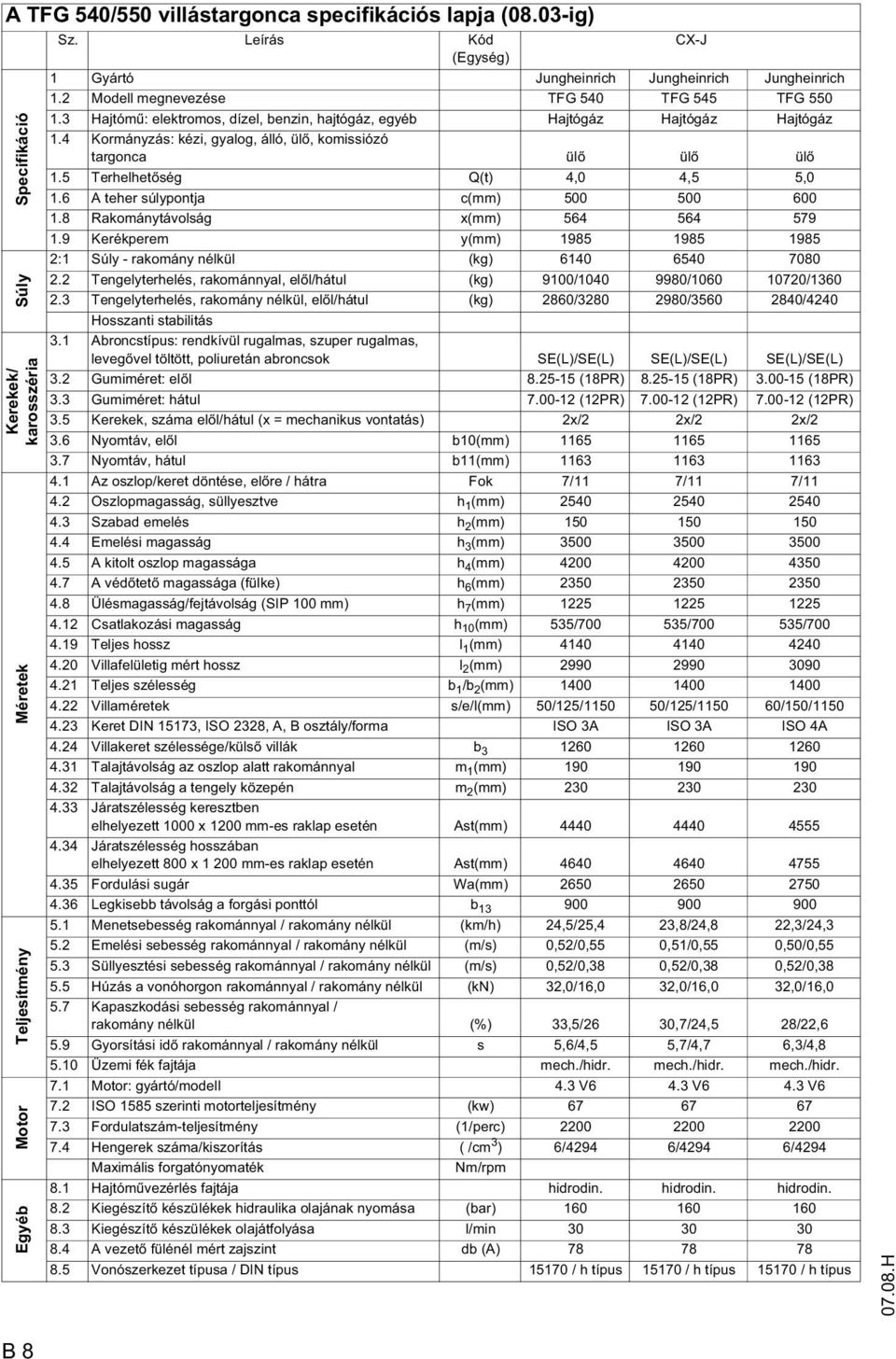

17 A TG 540/550 villástargonca specifikációs lapja (08.03-ig) Specifikáció Súly Kerekek/ karosszéria Méretek Teljesítmény Motor Egyéb Sz. Leírás Kód (Egység) CX-J 1 Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modell megnevezése TG 540 TG 545 TG Hajtóm : elektromos, dízel, benzin, hajtógáz, egyéb Hajtógáz Hajtógáz Hajtógáz 1.4 Kormányzás: kézi, gyalog, álló, ül, komissiózó targonca ül ül ül 1.5 Terhelhet ség Q(t) 4,0 4,5 5,0 1.6 A teher súlypontja c(mm) Rakománytávolság x(mm) Kerékperem y(mm) :1 Súly - rakomány nélkül (kg) Tengelyterhelés, rakománnyal, el l/hátul (kg) 9100/ / / Tengelyterhelés, rakomány nélkül, el l/hátul (kg) 2860/ / /4240 Hosszanti stabilitás 3.1 Abroncstípus: rendkívül rugalmas, szuper rugalmas, leveg vel töltött, poliuretán abroncsok SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Gumiméret: el l (18PR) (18PR) (18PR) 3.3 Gumiméret: hátul (12PR) (12PR) (12PR) 3.5 Kerekek, száma el l/hátul (x = mechanikus vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv, el l b10(mm) Nyomtáv, hátul b11(mm) Az oszlop/keret döntése, el re / hátra ok 7/11 7/11 7/ Oszlopmagasság, süllyesztve h 1 (mm) Szabad emelés h 2 (mm) Emelési magasság h 3 (mm) A kitolt oszlop magassága h 4 (mm) A véd tet magassága (fülke) h 6 (mm) Ülésmagasság/fejtávolság (SIP 100 mm) h 7 (mm) Csatlakozási magasság h 10 (mm) 535/ / / Teljes hossz l 1 (mm) Villafelületig mért hossz l 2 (mm) Teljes szélesség b 1 /b 2 (mm) Villaméretek s/e/l(mm) 50/125/ /125/ /150/ Keret DIN 15173, ISO 2328, A, B osztály/forma ISO 3A ISO 3A ISO 4A 4.24 Villakeret szélessége/küls villák b Talajtávolság az oszlop alatt rakománnyal m 1 (mm) Talajtávolság a tengely közepén m 2 (mm) Járatszélesség keresztben elhelyezett 1000 x 1200 mm-es raklap esetén Ast(mm) Járatszélesség hosszában elhelyezett 800 x mm-es raklap esetén Ast(mm) ordulási sugár Wa(mm) Legkisebb távolság a forgási ponttól b Menetsebesség rakománnyal / rakomány nélkül (km/h) 24,5/25,4 23,8/24,8 22,3/24,3 5.2 Emelési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,55 0,51/0,55 0,50/0, Süllyesztési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,38 0,52/0,38 0,52/0, Húzás a vonóhorgon rakománnyal / rakomány nélkül (kn) 32,0/16,0 32,0/16,0 32,0/16,0 5.7 Kapaszkodási sebesség rakománnyal / rakomány nélkül (%) 33,5/26 30,7/24,5 28/22,6 5.9 Gyorsítási id rakománnyal / rakomány nélkül s 5,6/4,5 5,7/4,7 6,3/4, Üzemi fék fajtája mech./hidr. mech./hidr. mech./hidr. 7.1 Motor: gyártó/modell 4.3 V6 4.3 V6 4.3 V6 7.2 ISO 1585 szerinti motorteljesítmény (kw) ordulatszám-teljesítmény (1/perc) Hengerek száma/kiszorítás ( /cm 3 ) 6/4294 6/4294 6/4294 Maximális forgatónyomaték Nm/rpm 8.1 Hajtóm vezérlés fajtája hidrodin. hidrodin. hidrodin. 8.2 Kiegészít készülékek hidraulika olajának nyomása (bar) Kiegészít készülékek olajátfolyása l/min A vezet fülénél mért zajszint db (A) Vonószerkezet típusa / DIN típus / h típus / h típus / h típus H B 8

18 07.08.H A TG 540/550 villástargonca specifikációs lapja (03.09-t l ig) Specifikáció Súly Kerekek/ karosszéria Méretek Teljesítmény Motor Egyéb Sz. Leírás Kód (Egység) CX-J 1 Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modell megnevezése TG 540 TG 545 TG Hajtóm : elektromos, dízel, benzin, hajtógáz, egyéb Hajtógáz Hajtógáz Hajtógáz 1.4 Kormányzás: kézi, gyalog, álló, ül, komissiózó targonca ül ül ül 1.5 Terhelhet ség Q(t) 4,0 4,5 5,0 1.6 A teher súlypontja c(mm) Rakománytávolság x(mm) Kerékperem y(mm) :1 Súly - rakomány nélkül (kg) Tengelyterhelés, rakománnyal, el l/hátul (kg) 8954/ / / Tengelyterhelés, rakomány nélkül, el l/hátul (kg) 2810/ / /4639 Hosszanti stabilitás 3.1 Abroncstípus: rendkívül rugalmas, szuper rugalmas, leveg vel töltött, poliuretán abroncsok SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Gumiméret: el l (18PR) (18PR) (18PR) 3.3 Gumiméret: hátul 28 x x x Kerekek, száma el l/hátul (x = mechanikus vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv, el l b10(mm) Nyomtáv, hátul b11(mm) Az oszlop/keret döntése, el re / hátra ok 7/11 7/11 7/ Oszlopmagasság, süllyesztve h 1 (mm) Szabad emelés h 2 (mm) Emelési magasság h 3 (mm) A kitolt oszlop magassága h 4 (mm) A véd tet magassága (fülke) h 6 (mm) Ülésmagasság/fejtávolság (SIP 100 mm) h 7 (mm) 1255/ / / Csatlakozási magasság h 10 (mm) 535/ / / Teljes hossz l 1 (mm) Villafelületig mért hossz l 2 (mm) Teljes szélesség b 1 /b 2 (mm) Villaméretek s/e/l(mm) 50/125/ /125/ /150/ Keret DIN 15173, ISO 2328, A, B osztály/forma ISO 3A ISO 3A ISO 4A 4.24 Villakeret szélessége/küls villák b Talajtávolság az oszlop alatt rakománnyal m 1 (mm) Talajtávolság a tengely közepén m 2 (mm) Járatszélesség keresztben elhelyezett 1000 x 1200 mm-es raklap esetén Ast(mm) Járatszélesség hosszában elhelyezett 800 x mm-es raklap esetén Ast(mm) ordulási sugár Wa(mm) Legkisebb távolság a forgási ponttól b Menetsebesség rakománnyal / rakomány nélkül (km/h) 24,4/25,8 23,8/25,8 22,3/25,8 5.2 Emelési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,53 0,51/0,53 0,50/0, Süllyesztési sebesség rakománnyal / rakomány nélkül (m/s) 0,51/0,49 0,51/0,49 0,51/0, Húzás a vonóhorgon rakománnyal / rakomány nélkül (kn) 38,40/19,40 38,10/20,40 31,00/16, Kapaszkodási sebesség rakománnyal / rakomány nélkül (%) 35,9/31 34/30 24,9/ Gyorsítási id rakománnyal / rakomány nélkül s 4,8/4,2 5,0/4,5 5,5/4, Üzemi fék fajtája mech./hidr. mech./hidr. mech./hidr. 7.1 Motor: gyártó/modell 4.3 V6 4.3 V6 4.3 V6 7.2 ISO 1585 szerinti motorteljesítmény (kw) ordulatszám-teljesítmény (1/perc) Hengerek száma/kiszorítás ( /cm 3 ) 6/4294 6/4294 6/4294 Maximális forgatónyomaték Nm/rpm 8.1 Hajtóm vezérlés fajtája hidrodin. hidrodin. hidrodin. 8.2 Kiegészít készülékek hidraulika olajának nyomása (bar) Kiegészít készülékek olajátfolyása l/min A vezet fülénél mért zajszint db (A) Vonószerkezet típusa / DIN típus / h típus / h típus / h típus B 9

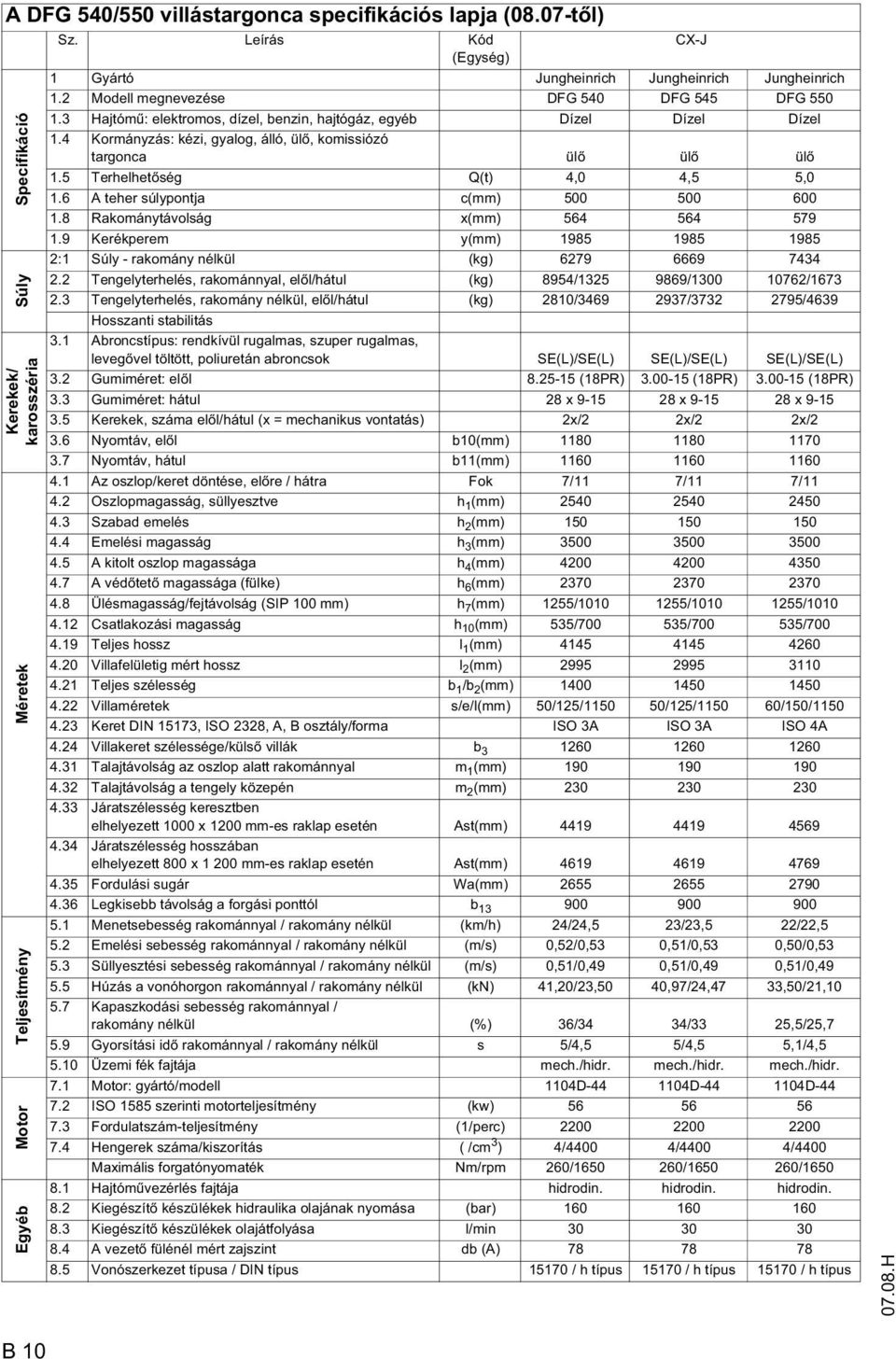

19 A DG 540/550 villástargonca specifikációs lapja (08.07-t l) Specifikáció Súly Kerekek/ karosszéria Méretek Teljesítmény Motor Egyéb Sz. Leírás Kód (Egység) CX-J 1 Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modell megnevezése DG 540 DG 545 DG Hajtóm : elektromos, dízel, benzin, hajtógáz, egyéb Dízel Dízel Dízel 1.4 Kormányzás: kézi, gyalog, álló, ül, komissiózó targonca ül ül ül 1.5 Terhelhet ség Q(t) 4,0 4,5 5,0 1.6 A teher súlypontja c(mm) Rakománytávolság x(mm) Kerékperem y(mm) :1 Súly - rakomány nélkül (kg) Tengelyterhelés, rakománnyal, el l/hátul (kg) 8954/ / / Tengelyterhelés, rakomány nélkül, el l/hátul (kg) 2810/ / /4639 Hosszanti stabilitás 3.1 Abroncstípus: rendkívül rugalmas, szuper rugalmas, leveg vel töltött, poliuretán abroncsok SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Gumiméret: el l (18PR) (18PR) (18PR) 3.3 Gumiméret: hátul 28 x x x Kerekek, száma el l/hátul (x = mechanikus vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv, el l b10(mm) Nyomtáv, hátul b11(mm) Az oszlop/keret döntése, el re / hátra ok 7/11 7/11 7/ Oszlopmagasság, süllyesztve h 1 (mm) Szabad emelés h 2 (mm) Emelési magasság h 3 (mm) A kitolt oszlop magassága h 4 (mm) A véd tet magassága (fülke) h 6 (mm) Ülésmagasság/fejtávolság (SIP 100 mm) h 7 (mm) 1255/ / / Csatlakozási magasság h 10 (mm) 535/ / / Teljes hossz l 1 (mm) Villafelületig mért hossz l 2 (mm) Teljes szélesség b 1 /b 2 (mm) Villaméretek s/e/l(mm) 50/125/ /125/ /150/ Keret DIN 15173, ISO 2328, A, B osztály/forma ISO 3A ISO 3A ISO 4A 4.24 Villakeret szélessége/küls villák b Talajtávolság az oszlop alatt rakománnyal m 1 (mm) Talajtávolság a tengely közepén m 2 (mm) Járatszélesség keresztben elhelyezett 1000 x 1200 mm-es raklap esetén Ast(mm) Járatszélesség hosszában elhelyezett 800 x mm-es raklap esetén Ast(mm) ordulási sugár Wa(mm) Legkisebb távolság a forgási ponttól b Menetsebesség rakománnyal / rakomány nélkül (km/h) 24/24,5 23/23,5 22/22,5 5.2 Emelési sebesség rakománnyal / rakomány nélkül (m/s) 0,52/0,53 0,51/0,53 0,50/0, Süllyesztési sebesség rakománnyal / rakomány nélkül (m/s) 0,51/0,49 0,51/0,49 0,51/0, Húzás a vonóhorgon rakománnyal / rakomány nélkül (kn) 41,20/23,50 40,97/24,47 33,50/21, Kapaszkodási sebesség rakománnyal / rakomány nélkül (%) 36/34 34/33 25,5/25,7 5.9 Gyorsítási id rakománnyal / rakomány nélkül s 5/4,5 5/4,5 5,1/4, Üzemi fék fajtája mech./hidr. mech./hidr. mech./hidr. 7.1 Motor: gyártó/modell 1104D D D ISO 1585 szerinti motorteljesítmény (kw) ordulatszám-teljesítmény (1/perc) Hengerek száma/kiszorítás ( /cm 3 ) 4/4400 4/4400 4/4400 Maximális forgatónyomaték Nm/rpm 260/ / / Hajtóm vezérlés fajtája hidrodin. hidrodin. hidrodin. 8.2 Kiegészít készülékek hidraulika olajának nyomása (bar) Kiegészít készülékek olajátfolyása l/min A vezet fülénél mért zajszint db (A) Vonószerkezet típusa / DIN típus / h típus / h típus / h típus H B 10

20 3.1 M szaki adatok - DG/TG 540/550 Kormánym TÍPUS Teljesen hidrosztatikus SZIVATTYÚ Lásd f hidraulika rendszer KÉZISZIVATTYÚ OSPC 150-LS típus ORGÁSSZÁM ÜTKÖZ T L ÜTKÖZ IG 4,75 Hajtótengely - DG/TG 540/550 TÍPUS Kett s csökkentés PST 2 CSÖKKENTÉSI ARÁNYA : 1 Egyes és kett s meghajtott kerék KEN ANYAG-KAPACITÁS Diff. egység 3,5 liter egyes meghajtott kerék 4,5 liter kett s meghajtott kerék Kerékagy 1,0 liter Hajtóm tengelykapcsoló - DG/TG 540/550 KARDÁNTENGELY Mechanikus típus Hajtóm - PST2 - DG/TG 540/550 TÍPUS PST2 : 2 terhelés alatti váltó 2 fordulatszámú irányváltós, terhelés alatt kapcsolható hajtóm ORGATÓNYOMATÉK ARÁNYA 2,86 : 1 ÁTTÉTELVISZONY enn - 1,241 : 1 el re & hátra Lenn - 2,55 : 1 el re & hátra ÜZEMI H MÉRSÉKLET (normál) C MAX: H MÉRSÉKLET (ID SZAKOS) 120 C BELS NYOMÁSOK bar M KÖDTET NYOMÁS 8,5-9,5 TENGELYKAPCSOLÓ 8-9 ÁTALAKÍTÓ TÖLTÉSE 4-5 ÁTALAKÍTÓ KIMENET 2-3 OLAJKAPACITÁS kb. 12,5 liter, a nívópálcával ellen rizni kell DG 540/550 motor H TÍPUS / 1104C-44 (03.09-t l) Négyhengeres, közvetlen befecskendezés GYÚJTÁSI SORREND SZABÁLYOZÓ ORDULATSZÁM 2350 U/min (terhelés nélkül, típus) 2350 U/min (terhelés nélkül, 1104C-44 típus) 680 U/min (üresjárat, típus) 800 U/min (üresjárat, 1104C-44 típus) Szelepjáték Beöml 0,20 mm hideg Kimeneti 0,45 mm hideg OLAJNYOMÁS 2,75-4,5 bar OLAJMENNYISÉG kb. 6,9 liter, a nívópálcával ellen rizni kell ÜZEMANYAGTARTÁLY TÉROGATA 70 liter H T OLYADÉK-MENNYISÉG 16 liter B 11

21 Motor - DG/TG 540/550 TÍPUS 4,3 l, V6 hathengeres, négyütem, hajtógáz KAPACITÁS 4294cc GYÚJTÁSI SORREND SZABÁLYOZÓ ORDULATSZÁM 2500 U/min (terhelés nélkül) 750 U/min (üresjáratban) GYÚJTÓGYERTYA TÍPUSA AC Delco GYÚJTÓGYERTYÁK ELEKTRÓDTÁVOLSÁGA 1,6 mm MEGSZAKÍTÓ TÁVOLSÁGA Nem vonatkozik (elektronikus gyújtás) OLAJMENNYISÉG 4,7 liter ÜZEMANYAGTARTÁLY TÉROGATA Nem vonatkozik H t folyadék töltési mennyisége (motor) 7,3 liter Légsz r TÍPUS Cyclopac - Trockenelement ékrendszer - DG/TG 540/550 TÍPUS RÖGZÍT ÉK olyadékkapacitás Hidraulikus üzem szervokormánnyal februártól: Hidraulikusan m ködtetve saját szivattyúval rendelkez hidraulikus fokozóval Mechanikus, kábeleken és kötéseken keresztül hat 0,29 liter Kerekek és gumiabroncsok ABRONCSMÉRET lásd Spec. lap B13 KERÉKNYOMÁS Modell Hajtótengely - bar Kormánytengely - bar Összes KERÉKANYA ORGATÓNYOMATÉK Modell Hajtótengely - Nm Kormánytengely - Nm DG/TG 540/ H B 12

22 Abroncsok ig ALKALMAZÁSI TERÜLET ABRONCSMÉRET TÍPUS MODELL Hajtótengely 8.25x15 SE DG/TG 540/545 Kormánytengely 7.00x12 Hajtótengely (dupla 7.50x15 SE DG/TG 540/545 abronccsal) Kormánytengely 7.00x12 Hajtótengely (dupla 7.50x15 SE DG/TG 550 abronccsal) Kormánytengely 7.00x12 Hajtótengely 300x15 SE DG/TG 550 Kormánytengely 7.00x12 Superelastic abroncsok t l ALKALMAZÁSI TERÜLET ABRONCSMÉRET MODELL Hajtótengely 3.00x15 DG/TG 540/545 Hajtótengely Hajtótengely (dupla abronccsal) Kormánytengely 28x9-15 Hajtótengely (dupla abronccsal) 8.25x15 DG/TG 550 Hajtótengely 300x15 Kormánytengely 28x9-15 DG/TG 550 Légtöml s abroncsok t l ALKALMAZÁSI TERÜLET ABRONCSMÉRET MODELL Hajtótengely 3.00x15/ 18 PR DG/TG 540/545 Hajtótengely / 16PR Hajtótengely (dupla abronccsal) Kormánytengely 28x9-15 Kormánytengely 225/75-15-TL 149 Kormánytengely 23x10-12/ 14PR Hajtótengely (dupla abronccsal) 8.25x15 DG/TG 550 Hajtótengely 300x15/ 18 PR Kormánytengely 28x9-15 DG/TG 550 Kormánytengely 225/75-15 Kormánytengely 23x10-12 Z Csak az eredeti m szaki adatoknak megfelel abroncsot szabad felhelyezni H B 13

23 Zajkibocsátás OLYAMATOS ZAJSZINT: munkaterületen az EN szerint kiértékelve összhangban az ISO 4871-gyel. <80 db (A) A folyamatos zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Rezgés EGÉSZTESTREZGÉS - ÁTLAGÉRTÉK az EN13059 szerint. A rezgési értékek hatása a kezel re x, y és z irányba: engedélyezett értékek tényleges értékek x = 90 cm/s 2 x = 38.9 cm/s 2 y = 45 cm/s 2 y = 22.8 cm/s 2 z = 63 cm/s 2 z = 59.7 cm/s 2 Elektromos rendszer 0,60 m/s A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerinti, lineárisan összegzett, súlyozott gyorsulás függleges irányban. A rezgésgyorsulás állandó sebesség mellett küszöbön történ áthaladáskor kerül kiértékelésre. RENDSZER ELEKTROMÁGNESES KOMPATIBILITÁS (EMC) 12 voltos negatív földelés A következ határértékek betartása a Targoncák elektromágneses kompatibilitása (9/95) cím termékszabvány szerint: t Zavarkibocsátás (EN ) t Zavarvédettség (EN ) t Elektrosztatikus kisülés (EN ) Hidraulika rendszer HIDRAULIKUS SZIVATTYÚ SZABÁLYOZÓSZELEP KORMÁNYKÖRNYOMÁS NYOMÁS TARTÁLY RTARTALMA HIDRAULIKA RENDSZER KAPACITÁSA 2PX sorozat 5000 sorozat 105 bar 215 bar 70 liter 80 liter Alkalmazási feltételek KÖRNYEZETI H MÉRSÉKLET t üzemeltetés során -15 C-tól +40 C-ig Z 0 C alatti folyamatos alkalmazás esetén ajánlott a hidraulika rendszer gyártói adatok szerinti fagyálló olajjal történ feltöltése. H t házi alkalmazás, ill. széls séges h mérséklet- vagy páratartalom-változás esetén a targoncákhoz speciális felszereltség és engedély szükséges H B 14

24 4 Jelölési helyek és típustáblák H Sz. Megnevezés 15 A teherfelvev alatt tilos tartózkodni tiltó tábla 16 Emelési pontok darus rakodáshoz 17.1 Tilos a haladás felemelt teherrel tiltó tábla 17.2 Tilos az emel oszlop el rebillentése felemelt teherrel tiltó tábla 18 A villa terhelésdiagramja, teherbírás / tehersúlypont / emelési magasság 19 A villaoldalmozgató terhelésdiagramja, teherbírás / tehersúlypont / emelési magasság 20 Típustábla, járm 21 Tábla, emelési pontok kocsiemel höz 22 Maximális testmagasság tábla B 15

25 4.1 Típustábla, járm Sz. Megnevezés Sz. Megnevezés 23 Típus 28 Gyártó 24 Sorozatszám 29 Önsúly kg-ban 25 Névleges terhelhet ség kg-ban 30 Tehersúlypont távolsága mm-ben 26 Névleges hajtóteljesítmény 31 Gyártási év kw-ban 27 Gyártó logója 32 Extra tartozék Z Járm re vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (24). 4.2 Terhelésdiagram A villa terhelésdiagramja (teherbírás / tehersúlypont / emelési magasság) A tehervillák terhelésdiagramja (35) megadja a járm Q teherbíróképességét kg-ban. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). A bels és küls emel oszlopon látható nyílformájú jelölések (37 és 38) jelzik a vezet nek, hogy mikor éri el a terhelésdiagramban el írt emelési magassághatárt H B 16

26 4.3 A járm terhelési diagramja A járm terhelési diagramja (16) megadja a járm Q teherbíróképességét kg-ban függ legesen álló emel állvány esetén. A diagram függ a használt emel szerkezet szerkezeti magasságától. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). A járm terhelési diagramja megadja a járm teherbíróképességet a villákkal a kiszállításkori állapotban mm-es villahossztól ez a teljes teherbíróképesség csökkenését jelenti. A villa nélkül kiszállított járm veket standard táblával szereljük fel. Példa: A bels és küls emel oszlopon látható nyílformájú jelölések (38 és 39) jelzik a vezet nek, hogy mikor éri el a terhelésdiagramban el írt emelési magassághatárt. Ezek a nyilak megtalálhatók valamennyi olyan emel állványon, amely emelési magasságtól függ teherbírási fokozatokkal rendelkezik H B 17

27 4.4 Rászerelt készülék terhelési diagramja A rászerelt készülékek terhelési diagramja adja meg a járm Q teherbíró képességét az adott rászerelt készülékkel. A terhelési diagramon a rászerelt készülékre megadott sorozatszámnak meg kell egyeznie a felszerelt készülék típustáblájával, mivel a teherbíró képességet mindenkor a gyártó adja meg külön. Ugyanúgy kerül kijelzésre, mint a járm teherbírása, és értelemszer en kell meghatározni. A 500 mm feletti súlyponttal rendelkez rakományok esetén felfelé csökken a teherbíróképesség a módosult súlypont különbségével H B 18

28 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az állvány magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet két különböz módon: állva, szerelt állvánnyal (alacsony szerkezeti magasság esetén) állva, leszerelt állvánnyal (nagy szerkezeti magasság esetén), leválasztva valamennyi hidraulika vezetéket az alapkészülék és az állvány között. 1.1 Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez A járm alkalmazás helyén történ összeszerelését, az üzembe helyezést és a vezet oktatását csak a gyártó által képzett és jogosultsággal rendelkez személyzet végezheti. Csak az állvány el írásszer felszerelése után szabad az alapkészülék / emel állvány közötti hidraulika vezetékeket összekapcsolni és a járm vet üzembe helyezni. 2 Darus berakodás M M M Csak megfelel teherbírású emel szerkezetet szabad használni (rakodósúly - lásd a járm típustáblája). A járm biztonságos parkolása (lásd E fejezet). Rögzítse a darukötelet az emel állvány f kereszttartójára (1) és az utánfutó-csatlakozóra (2). A daruhevedert, illetve -láncot csak az ellensúly fels karikájára és a f kereszttartó (emel oszlop) karikájára kell akasztani. Az emel oszlopot egészen vissza kell billenteni. A daruhevedernek, illetve -láncnak az oszlopnál legalább 2 m szabad hosszal kell rendelkeznie. A darukötél csatoló részeit úgy kell felhelyezni, hogy emelésnél ne érintsék a rászerelt részeket és a véd tet t H C 1

29 3 A targonca szállítás esetén történ biztosítása M Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en ki kell ékelni és rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzít gy r kkel és fa padlóburkolattal. A berakodást csak külön erre kiképzett szakemberekkel szabad elvégezni a VDI 2700 és VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. A felszerelt emel oszloppal rendelkez járm vet az emel oszlop kereszttartóján található gy r re és a vonóhorogra kell rögzíteni. Lásd a fenti képen (rögzítés és ékelés beépített emel állvánnyal) és a középs képen (rögzítés és ékelés beépített emel állvány nélkül). Ha a készüléket emel állvány nélkül szállítja, akkor el l a véd tet felett kell rögzíteni. Lásd a középs képen. Az alsó képen látható a körülbelüli súlyponthelyzet. C H

30 4 Els üzembe helyezés Az els üzembe helyezést és a vezet betanítását csak megfelel en képzett személyzet végezheti el. Ha több járm került kiszállításra, akkor ügyelni kell arra, hogy csak azonos sorozatszámmal rendelkez teheremel kar, emel állvány és alapjárm kerüljön összeszerelésre. Kiszállítás vagy szállítás után az üzemkész állapot eléréséhez a következ tevékenységeket kell elvégezni: Ellen rizni kell a felszerelés teljességét és állapotát. A motor olajszintjét ellen rizni kell. A sebességváltó olajszintjét ellen rizni kell. A fékfolyadék szintjét ellen rizni kell. Az akkumulátor csatlakoztatását és a savszintet ellen rizni kell. A járm vet a fentiek szerint üzembe kell helyezni (lásd E fejezet). 5 A járm vontatása Mivel a hajtóm vet a targoncamotor hajtja meg, a hajtóm kenése nem m ködik, ezért túlmelegedik, hogyha a villás targoncát leállított motorral vontatja. Ezt elkerülend, a villás targoncát maximum 5 km távolságra és 4 km/h maximális sebességgel szabad vontatni. Vontatási pont A villás targonca vontatásához merev vonórudat kell használni. A villás targonca vontatási pontját (57) jelöli A vontatórudat rögzítse a vontató járm vonóhorgára és a vontatandó járm re. Oldja ki a rögzít féket. Egy személynek kell a vontatandó járm vezet ülésén tartózkodnia a járm kormányzásához. A járm vet lépésben kell vontatni! Mivel a kormányrásegít berendezés nincsen bekapcsolva, a járm vet csak nagyobb er vel lehet kormányozni H C 3

31 C H

32 D A járm tankolása 1 Biztonsági szabályok a gázolaj és a cseppfolyós gáz kezeléséhez Tankolás, illetve a gázpalack cseréje el tt a járm vet biztonságosan le kell állítani (lásd E fejezet 5.8. szakasz). T zvédelmi követelmények: Tilos az üzemanyagok és a hajtógáz kezelése során a tankolási terület közelében dohányozni, nyílt lángot vagy bármilyen más t zforrást alkalmazni. Jól látható helyre fel kell szerelni a veszélyes helyekre figyelmeztet táblákat. Gyúlékony anyagok tárolása ezen a területen tilos. Mindig legyenek elérhet, üzemkész t zoltó készülékek a tankolás környékén. A cseppfolyós gáz okozta t z eloltására csak szénsavas száraz t zoltó készüléket vagy szénsavas gázos t zoltó készüléket szabad használni. Tárolás és szállítás: A gázolaj és a cseppfolyós gáz szállítására és tárolására használt berendezéseknek teljesíteniük kell a törvényi el írásokat. Ha nem áll rendelkezésre tölt állomás, akkor az üzemanyagot tiszta és engedélyezett edényben kell tárolni és szállítani. Az edény tartalmát egyértelm en jelölni kell. A szivárgó hajtógázpalackot azonnal a szabadba kell vinni, jól szell z helyre kell tenni és jelenteni kell a szállítónak. A kifolyt gázolajat megfelel eszközzel meg kell kötni és az érvényes környezetvédelmi el írásoknak megfelel en ártalmatlanítani kell. A tankolást és a gázpalackcserét végz dolgozók: A cseppfolyós gázt kezel személyek kötelesek elsajátítani a cseppfolyós gáz sajátosságait és a veszélytelen m ködtetéshez szükséges tudnivalókat. Gáztartály feltöltése: A gáztartályok a járm re csatlakoztatva maradnak, és a gáztölt állomáson töltik fel. Tankoláskor be kell tartani az üzemanyagtölt berendezés és tölt állomás gyártójának el írásait, valamint az érvényes helyi és törvényi el írásokat. M Töml sérülés-/cs törés-biztosító igyelem: A cseppfolyós gázzal történ üzemeltetéshez rendelkezésre kell állnia egy töml sérülés-/cs törés-biztosítónak, amely megakadályozza a gáz hirtelen kiömlését a tápvezeték meghibásodása esetén. csak integrált töml sérülés-/cs törés-biztosítóval rendelkez gázpalackokat szabad használni a járm vön található palackcsatlakozót töml sérülés-/cs törés-biztosítóval kell felszerelni (ez gyárilag rendelkezésre áll) Az üzemeltet nek be kell tartania a cseppfolyós gáz használatára vonatkozó, alkalmazandó törvényi el írásokat, m szaki szabványokat és a baleset-megel zési el írásokat. A cseppfolyós gáz fagyási sebeket okoz a b rön H D 1

33 2 Gázolaj tankolása A járm vet csak az erre kijelölt helyen szabad tankolni. Z M M A targoncát a tankolás el tt biztonságosan le kell állítani (lásd E fejezet 5.8. szakasz). A tartályfedelet (1) nyissa ki. Tiszta gázolajat kell tankolni. A tartályt nem szabad túltölteni. Töltési mennyiség: DG : 70 l Csak a DIN EN 590-nek megfelel és 50-nél nagyobb cetánszámú gázolajat szabad használni. Az üzemanyagkijelz (2) az üzemanyag mennyiségét mutatja. Amint a kijelz a piros tartományba ér, a tartályt fel kell tölteni. Az üzemanyagtartályt nem szabad soha teljesen kiüríteni! Az üzemanyagrendszerbe került leveg üzemzavarhoz vezet. A tartály fedelét tankolás után szorosan vissza kell zárni H D 2

34 3 A hajtógázpalackot cserélni kell A gázpalack cseréjét csak az el írt helyen és csak szakképzett és erre felhatalmazott személy végezheti. A targoncát a tankolás el tt biztonságosan le kell állítani (lásd E fejezet 5.8. szakasz). A zárószelepet (3) szorosan le kell zárni. A motort el kell indítani és a gázrendszert üresjáratban le kell üríteni. A hollandi anyát (4) megfelel csavarral ki kell csavarni, ennek során a fogantyúnál (6) ellen kell tartani. A töml t (5) le kell venni és a szelep fedelét rögtön az üres gázpalackra kell felcsavarni. A rögzít hevedereket (8) ki kell oldani és a burkolatlemezt (7) le kell venni. A gázpalackot óvatosan vegye ki a tartóból és állítsa le biztonságosan. Csak 18 kg-os (29 l), cserélhet gázpalackot szabad használni. Az új gázpalackot a tartóba kell helyezni, és úgy kell fordítani, hogy a zárószelep csonkja lefelé álljon. Gondosan rögzítse a gázpalackot a rögzít hevederekkel. A töml t ismét rögzítse el írásszer en. A zárószelepet óvatosan ki kell nyitni és a csatlakozás tömítettségét habzó közeggel ellen rizni kell H D 3

35 Utántölthet gázpalack tölt berendezéssel a közepén Az utántölthet gázpalackok csapolószeleppel (10), töltészáró szeleppel (11), biztonsági szeleppel (12) és szintkijelz vel (13) rendelkeznek. A tartály feltöltéséhez el kell zárni a csapolószelepet, le kell csavarni a töltészáró szelepet, és be kell vezetni a gázszivattyú fúvókáját a tölt csatlakozóba. A töltészáró szelep automatikusan befejezi a töltési folyamatot, amikor a palack eléri a maximális szintet. A töltési folyamat befejezése után ismét fel kell csavarni a zárat. Be kell tartani a gázszivattyún esetleg feltüntetett irányelveket, ill. a gázpalack töltésére vonatkozó el írásokat Z Biztonsági utasítások: Csak különleges képzettséggel rendelkez személy végezhet javítási munkát a tartályon A felhasználó köteles a tartály minden egyes használata el tt ellen rizni a tartály és a szerelvények esetleges sérülését és elhasználódását Rendszeresen ellen rizni kell a mindenkori felhasználás szerinti ország érvényes el írásai alapján a tartály és a szerelvények esetleges mechanikai sérüléseit, korrózióját és egyéb károsodását 0708.H D 4

36 4 Két gázpalackos villástargonca Z M Két gázpalackos tartó alkalmazása csak akkor engedélyezett, ha a járm vet m köd képes hátrameneti kamerarendszerrel, valamit kétoldali küls tükörrel szerelték fel. A két gázpalackon meglév zárószelephez kiegészít leg rendelkezésre áll egy tápszelep a készüléken. Ezzel a szeleppel határozható meg, hogy a két palack közül melyikr l történjen a gáz betáplálása. A két gáztartály összekapcsolása nem lehetséges és nem is engedélyezett. A gázellátás megszakításához el kell zárni a gázpalackokon található zárószelepeket H D 5

37 D H

38 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezet i jogosultság: A targoncát csak olyan alkalmas személyek használhatják, akik képesítést kaptak a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a terhek kezelésében szerzett képességükr l számot adtak, és akiket kimondottan megbíztak a targoncavezetéssel. A gépkezel jogai, kötelességei és viselkedése: A gépkezel nek tisztában kell lennie jogaival és kötelességeivel, a targonca kezelésére vonatkozóan megfelel kiképzésben kellett részesülnie, és tisztában kell lennie ezen üzemeltetési utasítás tartalmával. A kezel nek a szükséges jogosultságokat meg kell kapnia. A gyalogvezérlés szintenjáró szállítógépek kezelésénél biztonsági véd cip t kell viselni. Jogosulatlan használat tilalma: A munkaid alatt a targoncáért a gépkezel felel s. Meg kell akadályoznia, hogy jogosulatlan személyek vezessék vagy mködtessék a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás: A targoncán, vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem m ködik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelel en el nem hárították. Javítások: Külön képzés és felhatalmazás nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. M Veszélyzóna: Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, teherfelvev szerkezete (például az emel villa vagy a rászerelt készülékek) vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén id ben figyelmeztet jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök és figyelmeztet feliratok: Az itt leírt biztonsági eszközök, figyelmeztet táblák és utasítások figyelembe vétele minden esetben kötelez. A csökkentett fej feletti térrel rendelkez járm vekbe figyelmeztet táblát szerelünk a vezet látóterébe. eltétlenül ügyelni kell a táblán javasolt, max. testmagasságra H E 1
