1 DFG/TFG Használati utasítás U

2 Előszó Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI UTASÍTÁS ismertet. Az anyag rövid és áttekinthető formában közli az információkat. Az egyes fejezetek betűrendben kerültek elrendezésre. Valamennyi fejezet az 1. oldallal kezdődik. Az egyes lapokat a fejezet betűjele és az oldalszám azonosítja. Példa: a B 2 oldal a B fejezetben a második oldalt jelenti. A jelen üzemeltetési utasításban különböző targoncatípusok kerültek dokumentálásra. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék figyelembe. f m A A biztonságtechnikai útmutatásokat és a fontos megjegyzéseket a következő szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések előtt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások előtt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok előtt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. Készülékeinket folyamatosan továbbfejlesztjük. Kérjük megértésüket, hogy fenn kell tartanunk magunknak a jogot a forma, a felszereltség és a technika módosítására. Az üzemeltetési útmutató tartalmából ezért nem vezethetők le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerzői jog A jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - NÉMETORSZÁG Telefon: +49 (0) 40/ H

3 0108.H

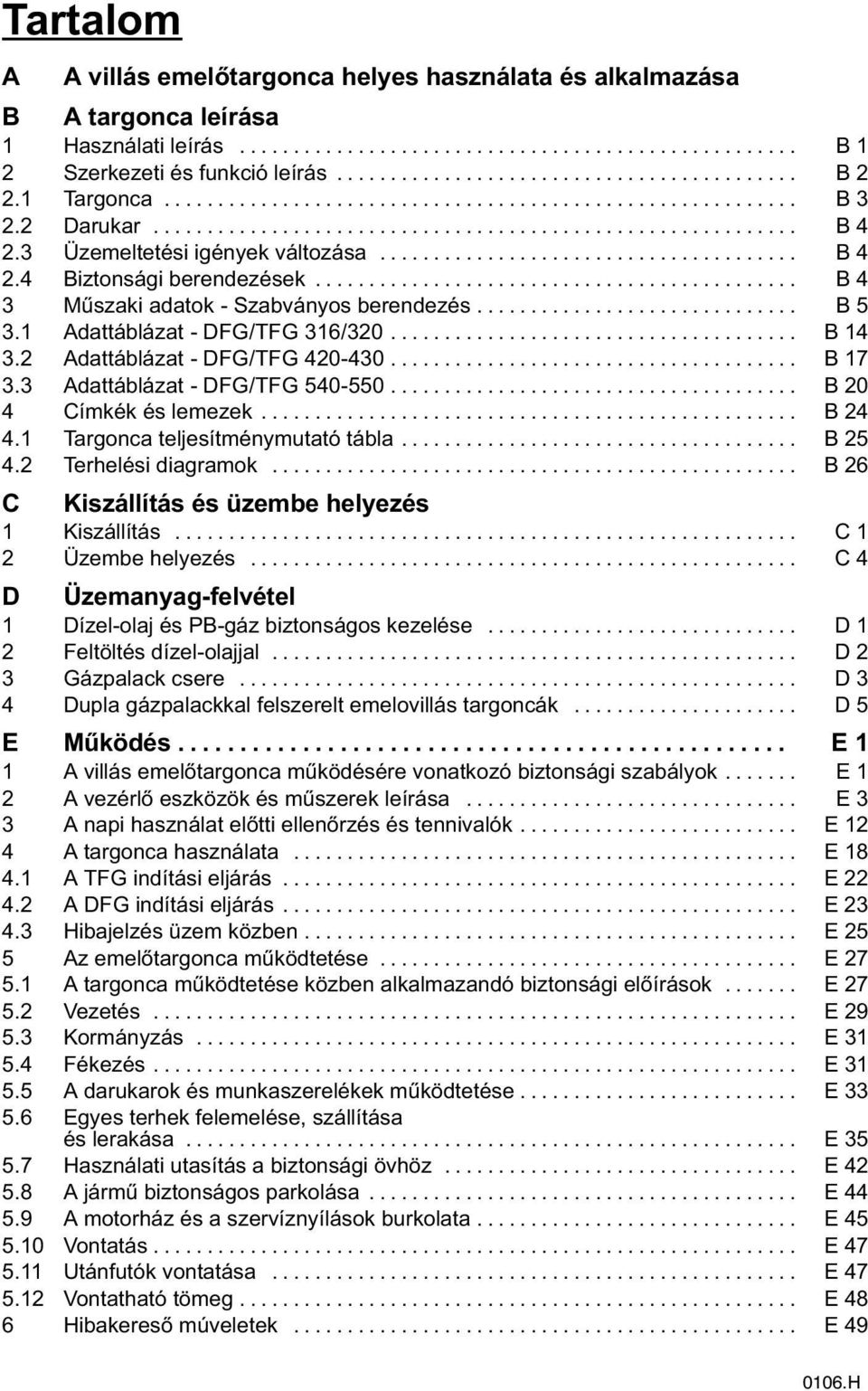

4 Tartalom A A villás emel targonca helyes használata és alkalmazása B A targonca leírása 1 Használati leírás... B 1 2 Szerkezeti és funkció leírás... B Targonca... B Darukar... B4 2.3 Üzemeltetési igények változása... B Biztonsági berendezések... B 4 3 M szaki adatok - Szabványos berendezés... B Adattáblázat - DFG/TFG 316/ B Adattáblázat - DFG/TFG B Adattáblázat - DFG/TFG B 20 4 Címkék és lemezek... B Targonca teljesítménymutató tábla... B Terhelési diagramok... B 26 C Kiszállítás és üzembe helyezés 1 Kiszállítás... C 1 2 Üzembe helyezés... C 4 D Üzemanyag-felvétel 1 Dízel-olaj és PB-gáz biztonságos kezelése... D 1 2 Feltöltés dízel-olajjal... D 2 3 Gázpalack csere... D 3 4 Dupla gázpalackkal felszerelt emelovillás targoncák... D 5 E M ködés... E 1 1 A villás emel targonca m ködésére vonatkozó biztonsági szabályok... E 1 2 A vezérl eszközök és m szerek leírása... E 3 3 A napi használat el tti ellen rzés és tennivalók... E 12 4 A targonca használata... E A TFG indítási eljárás... E A DFG indítási eljárás... E Hibajelzés üzem közben... E 25 5 Az emel targonca m ködtetése... E A targonca m ködtetése közben alkalmazandó biztonsági el írások... E Vezetés... E Kormányzás... E Fékezés... E A darukarok és munkaszerelékek m ködtetése... E Egyes terhek felemelése, szállítása és lerakása... E Használati utasítás a biztonsági övhöz... E A járm biztonságos parkolása... E A motorház és a szervíznyílások burkolata... E Vontatás... E Utánfutók vontatása... E Vontatható tömeg... E 48 6 Hibakeres múveletek... E H

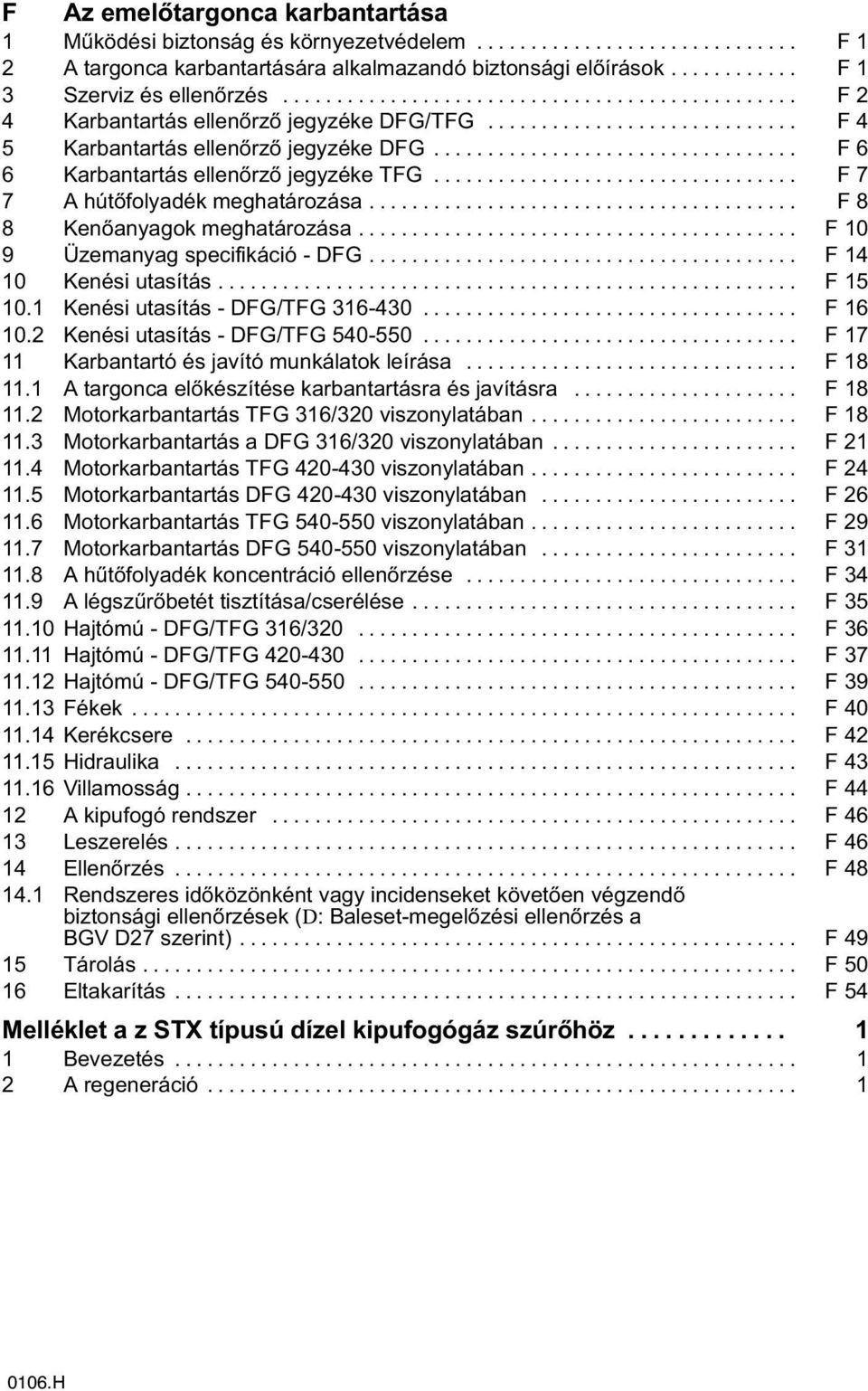

5 F Az emel targonca karbantartása 1 M ködési biztonság és környezetvédelem... F 1 2 A targonca karbantartására alkalmazandó biztonsági el írások... F 1 3 Szerviz és ellen rzés... F 2 4 Karbantartás ellen rz jegyzéke DFG/TFG... F 4 5 Karbantartás ellen rz jegyzéke DFG... F 6 6 Karbantartás ellen rz jegyzéke TFG... F 7 7 A hút folyadék meghatározása... F 8 8 Ken anyagok meghatározása... F 10 9 Üzemanyag specifikáció - DFG... F Kenési utasítás... F Kenési utasítás - DFG/TFG F Kenési utasítás - DFG/TFG F Karbantartó és javító munkálatok leírása... F A targonca el készítése karbantartásra és javításra... F Motorkarbantartás TFG 316/320 viszonylatában... F Motorkarbantartás a DFG 316/320 viszonylatában... F Motorkarbantartás TFG viszonylatában... F Motorkarbantartás DFG viszonylatában... F Motorkarbantartás TFG viszonylatában... F Motorkarbantartás DFG viszonylatában... F A h t folyadék koncentráció ellen rzése... F A légsz r betét tisztítása/cserélése... F Hajtómú - DFG/TFG 316/ F Hajtómú - DFG/TFG F Hajtómú - DFG/TFG F Fékek... F Kerékcsere... F Hidraulika... F Villamosság... F A kipufogó rendszer... F Leszerelés... F Ellen rzés... F Rendszeres id közönként vagy incidenseket követ en végzend biztonsági ellen rzések (D: Baleset-megel zési ellen rzés a BGV D27 szerint)... F Tárolás... F Eltakarítás... F 54 Melléklet a z STX típusú dízel kipufogógáz szúr höz Bevezetés A regeneráció H

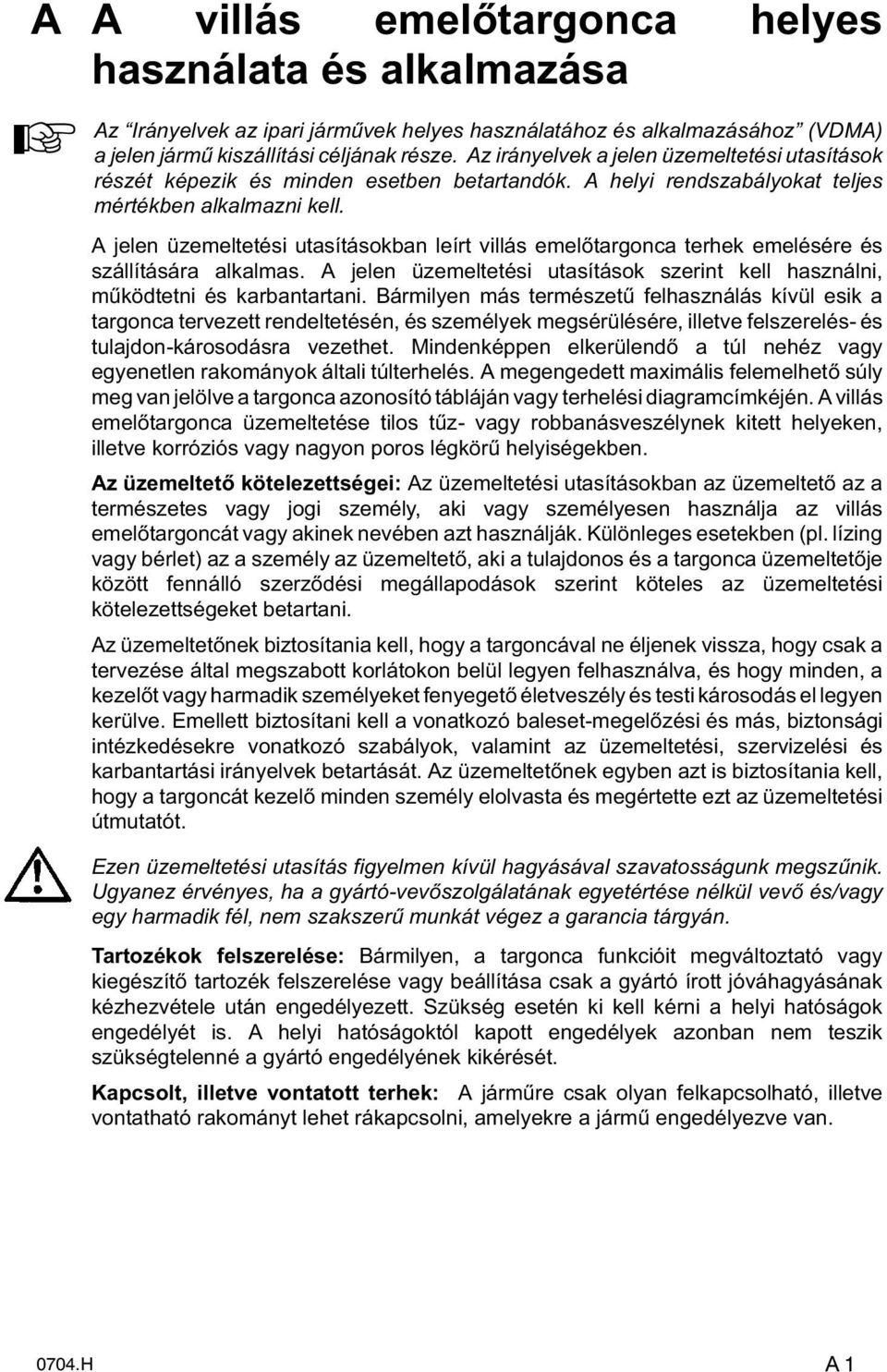

6 A A villás emel targonca helyes használata és alkalmazása A Az Irányelvek az ipari járm vek helyes használatához és alkalmazásához (VDMA) a jelen járm kiszállítási céljának része. Az irányelvek a jelen üzemeltetési utasítások részét képezik és minden esetben betartandók. A helyi rendszabályokat teljes mértékben alkalmazni kell. A jelen üzemeltetési utasításokban leírt villás emel targonca terhek emelésére és szállítására alkalmas. A jelen üzemeltetési utasítások szerint kell használni, m ködtetni és karbantartani. Bármilyen más természet felhasználás kívül esik a targonca tervezett rendeltetésén, és személyek megsérülésére, illetve felszerelés- és tulajdon-károsodásra vezethet. Mindenképpen elkerülend a túl nehéz vagy egyenetlen rakományok általi túlterhelés. A megengedett maximális felemelhet súly meg van jelölve a targonca azonosító tábláján vagy terhelési diagramcímkéjén. A villás emel targonca üzemeltetése tilos t z- vagy robbanásveszélynek kitett helyeken, illetve korróziós vagy nagyon poros légkör helyiségekben. Az üzemeltet kötelezettségei: Az üzemeltetési utasításokban az üzemeltet az a természetes vagy jogi személy, aki vagy személyesen használja az villás emel targoncát vagy akinek nevében azt használják. Különleges esetekben (pl. lízing vagy bérlet) az a személy az üzemeltet, aki a tulajdonos és a targonca üzemeltet je között fennálló szerz dési megállapodások szerint köteles az üzemeltetési kötelezettségeket betartani. Az üzemeltet nek biztosítania kell, hogy a targoncával ne éljenek vissza, hogy csak a tervezése által megszabott korlátokon belül legyen felhasználva, és hogy minden, a kezel t vagy harmadik személyeket fenyeget életveszély és testi károsodás el legyen kerülve. Emellett biztosítani kell a vonatkozó baleset-megel zési és más, biztonsági intézkedésekre vonatkozó szabályok, valamint az üzemeltetési, szervizelési és karbantartási irányelvek betartását. Az üzemeltet nek egyben azt is biztosítania kell, hogy a targoncát kezel minden személy elolvasta és megértette ezt az üzemeltetési útmutatót. Ezen üzemeltetési utasítás figyelmen kívül hagyásával szavatosságunk megsz nik. Ugyanez érvényes, ha a gyártó-vev szolgálatának egyetértése nélkül vev és/vagy egy harmadik fél, nem szakszer munkát végez a garancia tárgyán. Tartozékok felszerelése: Bármilyen, a targonca funkcióit megváltoztató vagy kiegészít tartozék felszerelése vagy beállítása csak a gyártó írott jóváhagyásának kézhezvétele után engedélyezett. Szükség esetén ki kell kérni a helyi hatóságok engedélyét is. A helyi hatóságoktól kapott engedélyek azonban nem teszik szükségtelenné a gyártó engedélyének kikérését. Kapcsolt, illetve vontatott terhek: Ajárm re csak olyan felkapcsolható, illetve vontatható rakományt lehet rákapcsolni, amelyekre a járm engedélyezve van H A1

7

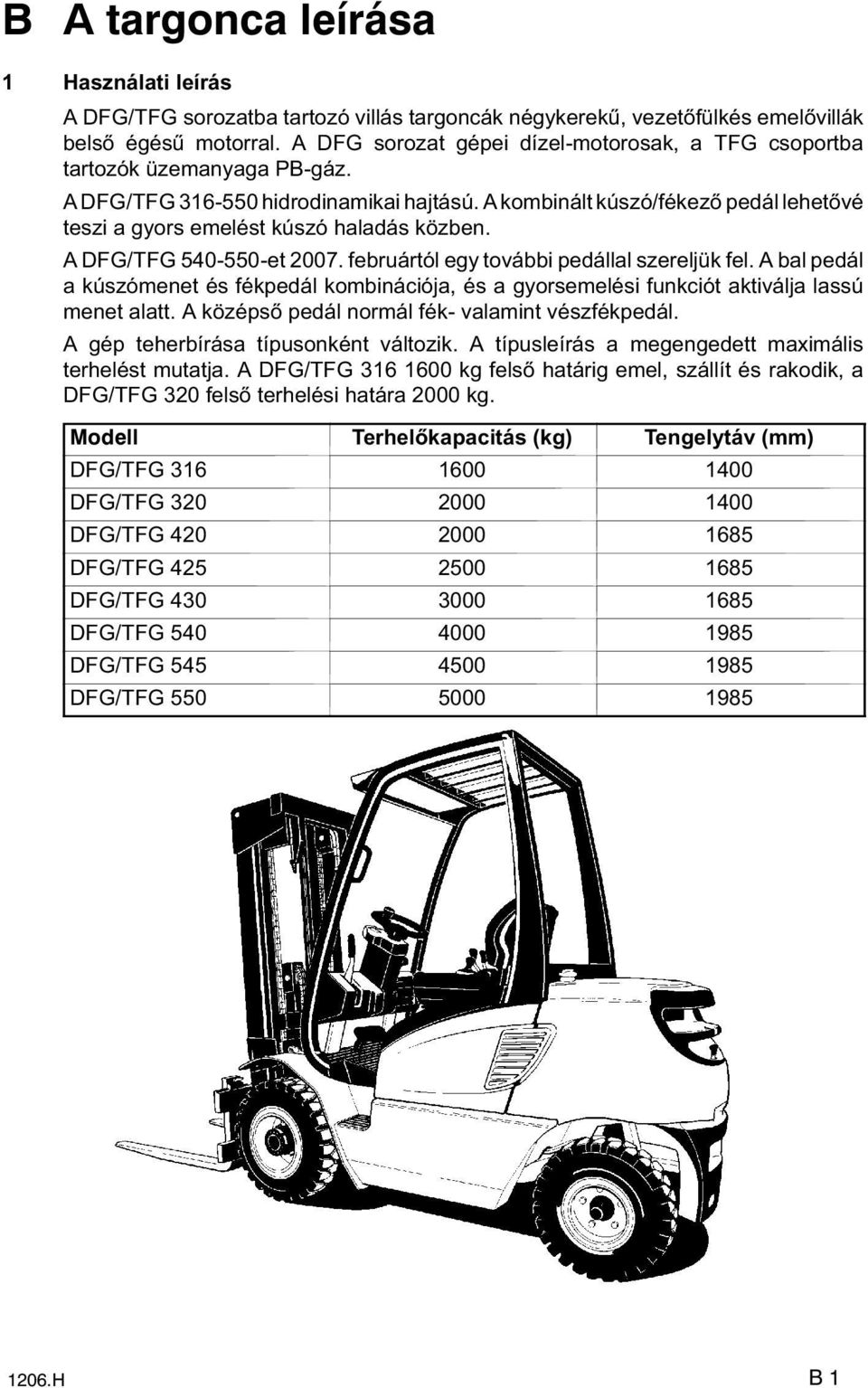

8 B A targonca leírása 1 Használati leírás A DFG/TFG sorozatba tartozó villás targoncák négykerek, vezet fülkés emel villák bels égés motorral. A DFG sorozat gépei dízel-motorosak, a TFG csoportba tartozók üzemanyaga PB-gáz. A DFG/TFG hidrodinamikai hajtású. A kombinált kúszó/fékez pedál lehet vé teszi a gyors emelést kúszó haladás közben. A DFG/TFG et februártól egy további pedállal szereljük fel. A bal pedál a kúszómenet és fékpedál kombinációja, és a gyorsemelési funkciót aktiválja lassú menet alatt. A középs pedál normál fék- valamint vészfékpedál. A gép teherbírása típusonként változik. A típusleírás a megengedett maximális terhelést mutatja. A DFG/TFG kg fels határig emel, szállít és rakodik, a DFG/TFG 320 fels terhelési határa 2000 kg. Modell Terhel kapacitás (kg) Tengelytáv (mm) DFG/TFG DFG/TFG DFG/TFG DFG/TFG DFG/TFG DFG/TFG DFG/TFG DFG/TFG H B1

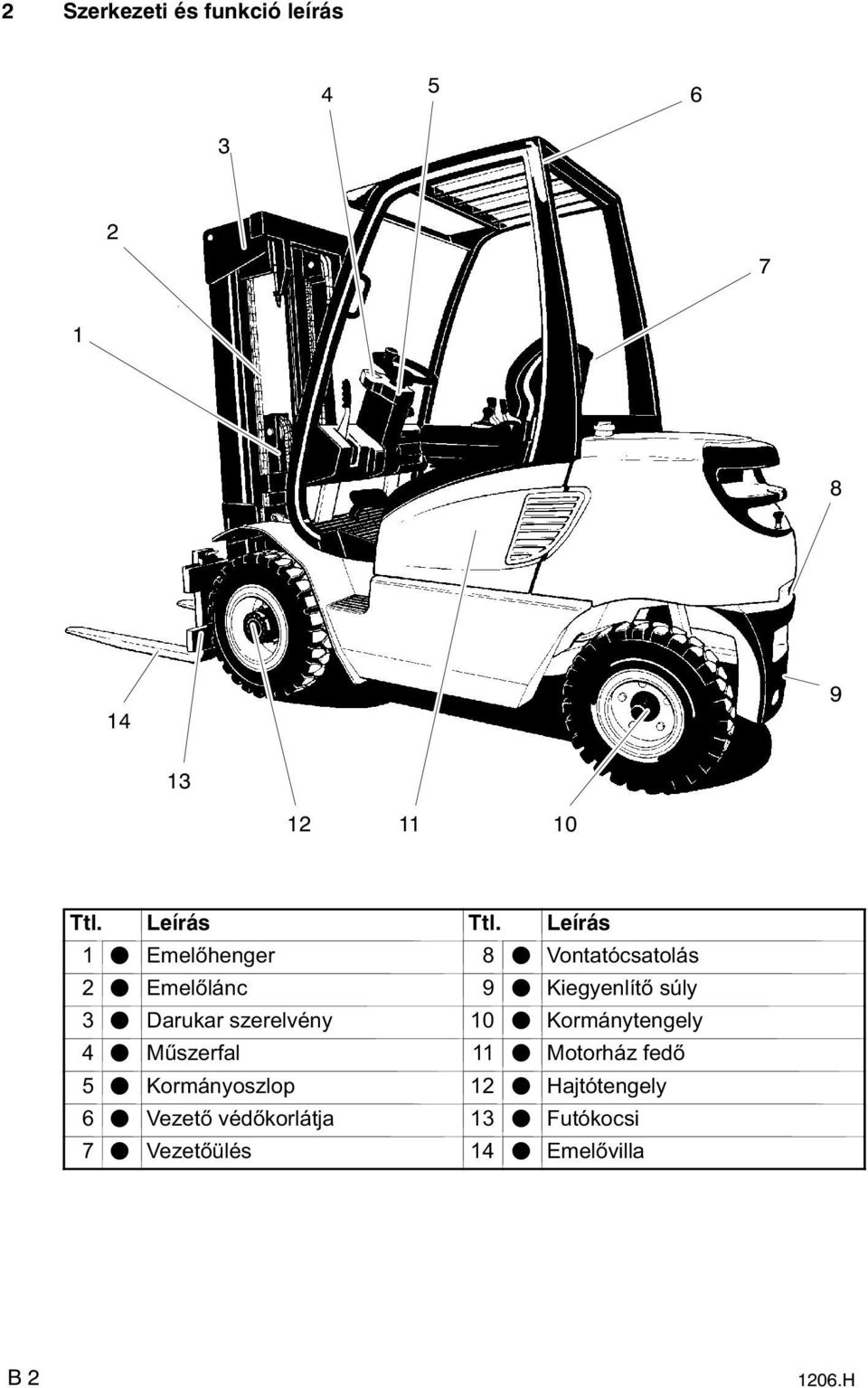

9 2 Szerkezeti és funkció leírás Ttl. Leírás Ttl. Leírás 1 F Emel henger 8 F Vontatócsatolás 2 F Emel lánc 9 F Kiegyenlít súly 3 F Darukar szerelvény 10 F Kormánytengely 4 F M szerfal 11 F Motorház fed 5 F Kormányoszlop 12 F Hajtótengely 6 F Vezet véd korlátja 13 F Futókocsi 7 F Vezet ülés 14 F Emel villa B H

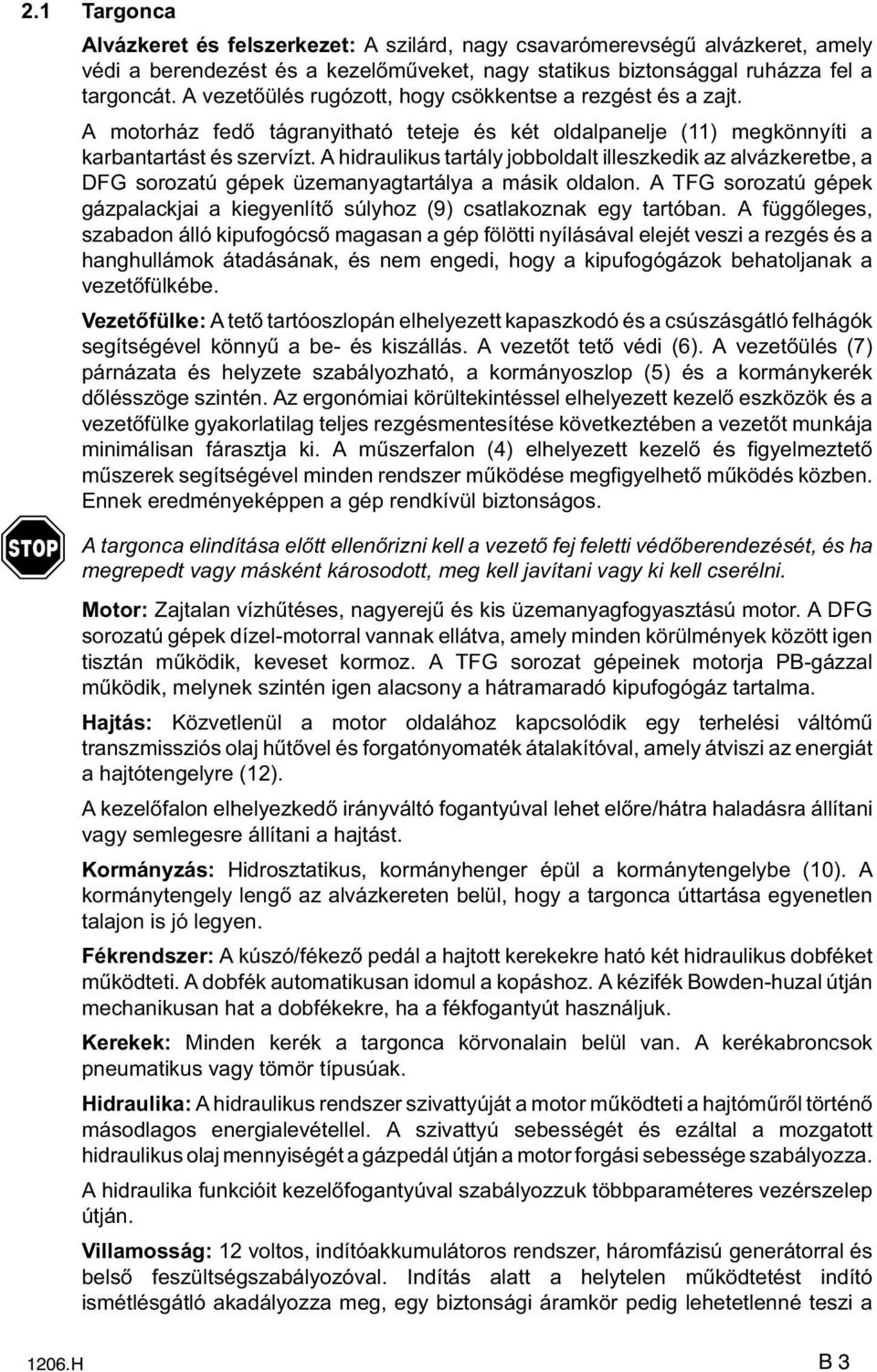

10 2.1 Targonca Alvázkeret és felszerkezet: A szilárd, nagy csavarómerevség alvázkeret, amely védi a berendezést és a kezel m veket, nagy statikus biztonsággal ruházza fel a targoncát. A vezet ülés rugózott, hogy csökkentse a rezgést és a zajt. A motorház fed tágranyitható teteje és két oldalpanelje (11) megkönnyíti a karbantartást és szervízt. A hidraulikus tartály jobboldalt illeszkedik az alvázkeretbe, a DFG sorozatú gépek üzemanyagtartálya a másik oldalon. A TFG sorozatú gépek gázpalackjai a kiegyenlít súlyhoz (9) csatlakoznak egy tartóban. A függ leges, szabadon álló kipufogócs magasan a gép fölötti nyílásával elejét veszi a rezgés és a hanghullámok átadásának, és nem engedi, hogy a kipufogógázok behatoljanak a vezet fülkébe. Vezet fülke: Atet tartóoszlopán elhelyezett kapaszkodó és a csúszásgátló felhágók segítségével könny a be- és kiszállás. A vezet t tet védi (6). A vezet ülés (7) párnázata és helyzete szabályozható, a kormányoszlop (5) és a kormánykerék d lésszöge szintén. Az ergonómiai körültekintéssel elhelyezett kezel eszközök és a vezet fülke gyakorlatilag teljes rezgésmentesítése következtében a vezet tmunkája minimálisan fárasztja ki. A m szerfalon (4) elhelyezett kezel és figyelmeztet m szerek segítségével minden rendszer m ködése megfigyelhet m ködés közben. Ennek eredményeképpen a gép rendkívül biztonságos. f A targonca elindítása el tt ellen rizni kell a vezet fej feletti véd berendezését, és ha megrepedt vagy másként károsodott, meg kell javítani vagy ki kell cserélni. Motor: Zajtalan vízh téses, nagyerej és kis üzemanyagfogyasztású motor. A DFG sorozatú gépek dízel-motorral vannak ellátva, amely minden körülmények között igen tisztán m ködik, keveset kormoz. A TFG sorozat gépeinek motorja PB-gázzal m ködik, melynek szintén igen alacsony a hátramaradó kipufogógáz tartalma. Hajtás: Közvetlenül a motor oldalához kapcsolódik egy terhelési váltóm transzmissziós olaj h t vel és forgatónyomaték átalakítóval, amely átviszi az energiát a hajtótengelyre (12). A kezel falon elhelyezked irányváltó fogantyúval lehet el re/hátra haladásra állítani vagy semlegesre állítani a hajtást. Kormányzás: Hidrosztatikus, kormányhenger épül a kormánytengelybe (10). A kormánytengely leng az alvázkereten belül, hogy a targonca úttartása egyenetlen talajon is jó legyen. Fékrendszer: A kúszó/fékez pedál a hajtott kerekekre ható két hidraulikus dobféket m ködteti. A dobfék automatikusan idomul a kopáshoz. A kézifék Bowden-huzal útján mechanikusan hat a dobfékekre, ha a fékfogantyút használjuk. Kerekek: Minden kerék a targonca körvonalain belül van. A kerékabroncsok pneumatikus vagy tömör típusúak. Hidraulika: A hidraulikus rendszer szivattyúját a motor m ködteti a hajtóm r ltörtén másodlagos energialevétellel. A szivattyú sebességét és ezáltal a mozgatott hidraulikus olaj mennyiségét a gázpedál útján a motor forgási sebessége szabályozza. A hidraulika funkcióit kezel fogantyúval szabályozzuk többparaméteres vezérszelep útján. Villamosság: 12 voltos, indítóakkumulátoros rendszer, háromfázisú generátorral és bels feszültségszabályozóval. Indítás alatt a helytelen m ködtetést indító ismétlésgátló akadályozza meg, egy biztonsági áramkör pedig lehetetlenné teszi a 1206.H B3

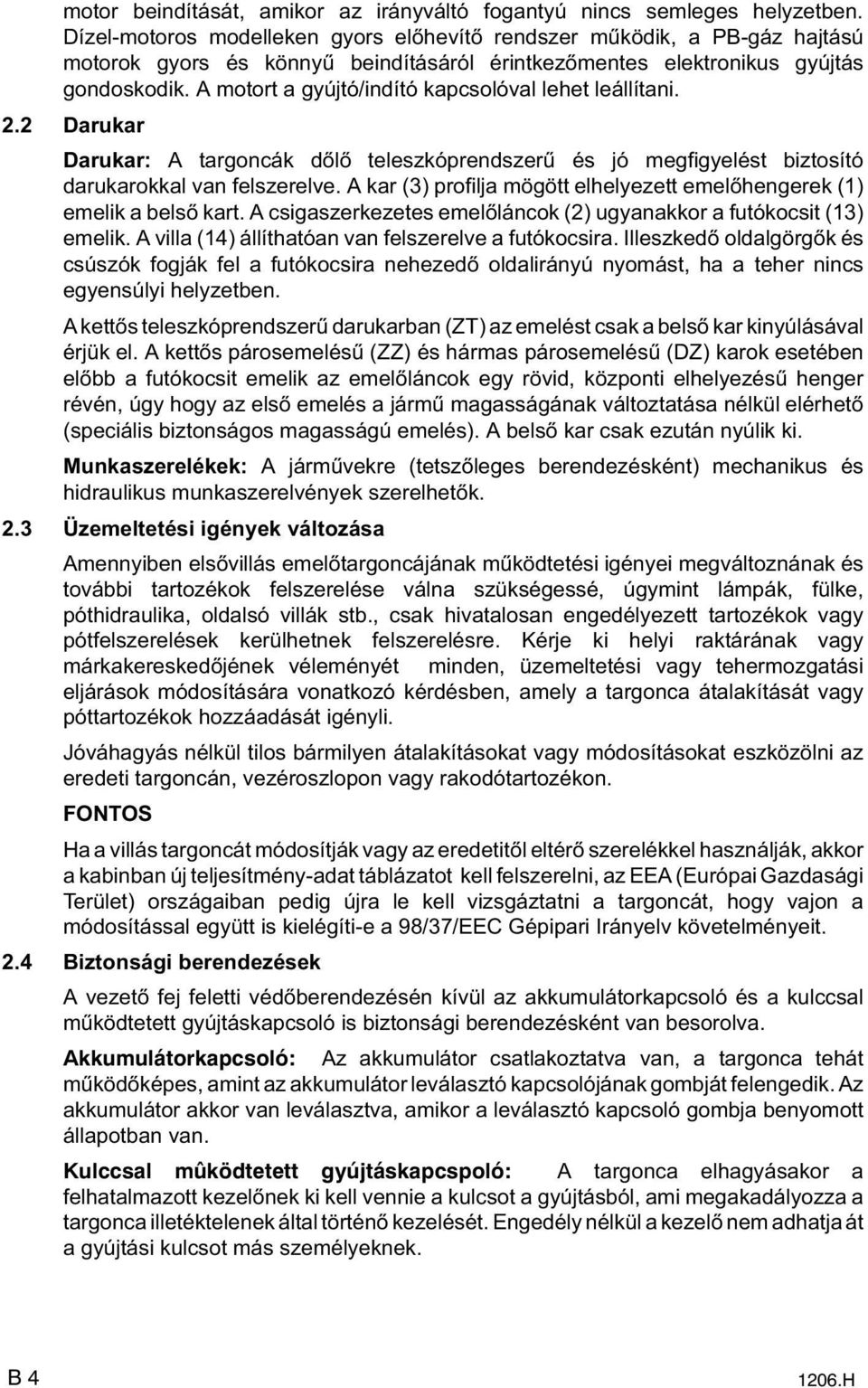

11 motor beindítását, amikor az irányváltó fogantyú nincs semleges helyzetben. Dízel-motoros modelleken gyors el hevít rendszer m ködik, a PB-gáz hajtású motorok gyors és könny beindításáról érintkez mentes elektronikus gyújtás gondoskodik. A motort a gyújtó/indító kapcsolóval lehet leállítani. 2.2 Darukar Darukar: A targoncák d l teleszkóprendszer és jó megfigyelést biztosító darukarokkal van felszerelve. A kar (3) profilja mögött elhelyezett emel hengerek (1) emelik a bels kart. A csigaszerkezetes emel láncok (2) ugyanakkor a futókocsit (13) emelik. A villa (14) állíthatóan van felszerelve a futókocsira. Illeszked oldalgörg kés csúszók fogják fel a futókocsira nehezed oldalirányú nyomást, ha a teher nincs egyensúlyi helyzetben. Akett s teleszkóprendszer darukarban (ZT) az emelést csak a bels kar kinyúlásával érjük el. A kett s párosemelés (ZZ) és hármas párosemelés (DZ) karok esetében el bb a futókocsit emelik az emel láncok egy rövid, központi elhelyezés henger révén, úgy hogy az els emelés a járm magasságának változtatása nélkül elérhet (speciális biztonságos magasságú emelés). A bels kar csak ezután nyúlik ki. Munkaszerelékek: A járm vekre (tetsz leges berendezésként) mechanikus és hidraulikus munkaszerelvények szerelhet k. 2.3 Üzemeltetési igények változása Amennyiben els villás emel targoncájának m ködtetési igényei megváltoznának és további tartozékok felszerelése válna szükségessé, úgymint lámpák, fülke, póthidraulika, oldalsó villák stb., csak hivatalosan engedélyezett tartozékok vagy pótfelszerelések kerülhetnek felszerelésre. Kérje ki helyi raktárának vagy márkakeresked jének véleményét minden, üzemeltetési vagy tehermozgatási eljárások módosítására vonatkozó kérdésben, amely a targonca átalakítását vagy póttartozékok hozzáadását igényli. Jóváhagyás nélkül tilos bármilyen átalakításokat vagy módosításokat eszközölni az eredeti targoncán, vezéroszlopon vagy rakodótartozékon. FONTOS Ha a villás targoncát módosítják vagy az eredetit leltér szerelékkel használják, akkor a kabinban új teljesítmény-adat táblázatot kell felszerelni, az EEA (Európai Gazdasági Terület) országaiban pedig újra le kell vizsgáztatni a targoncát, hogy vajon a módosítással együtt is kielégíti-e a 98/37/EEC Gépipari Irányelv követelményeit. 2.4 Biztonsági berendezések A vezet fej feletti véd berendezésén kívül az akkumulátorkapcsoló és a kulccsal m ködtetett gyújtáskapcsoló is biztonsági berendezésként van besorolva. Akkumulátorkapcsoló: Az akkumulátor csatlakoztatva van, a targonca tehát m köd képes, amint az akkumulátor leválasztó kapcsolójának gombját felengedik. Az akkumulátor akkor van leválasztva, amikor a leválasztó kapcsoló gombja benyomott állapotban van. Kulccsal mûködtetett gyújtáskapcspoló: A targonca elhagyásakor a felhatalmazott kezel nek ki kell vennie a kulcsot a gyújtásból, ami megakadályozza a targonca illetéktelenek által történ kezelését. Engedély nélkül a kezel nem adhatja át a gyújtási kulcsot más személyeknek. B H

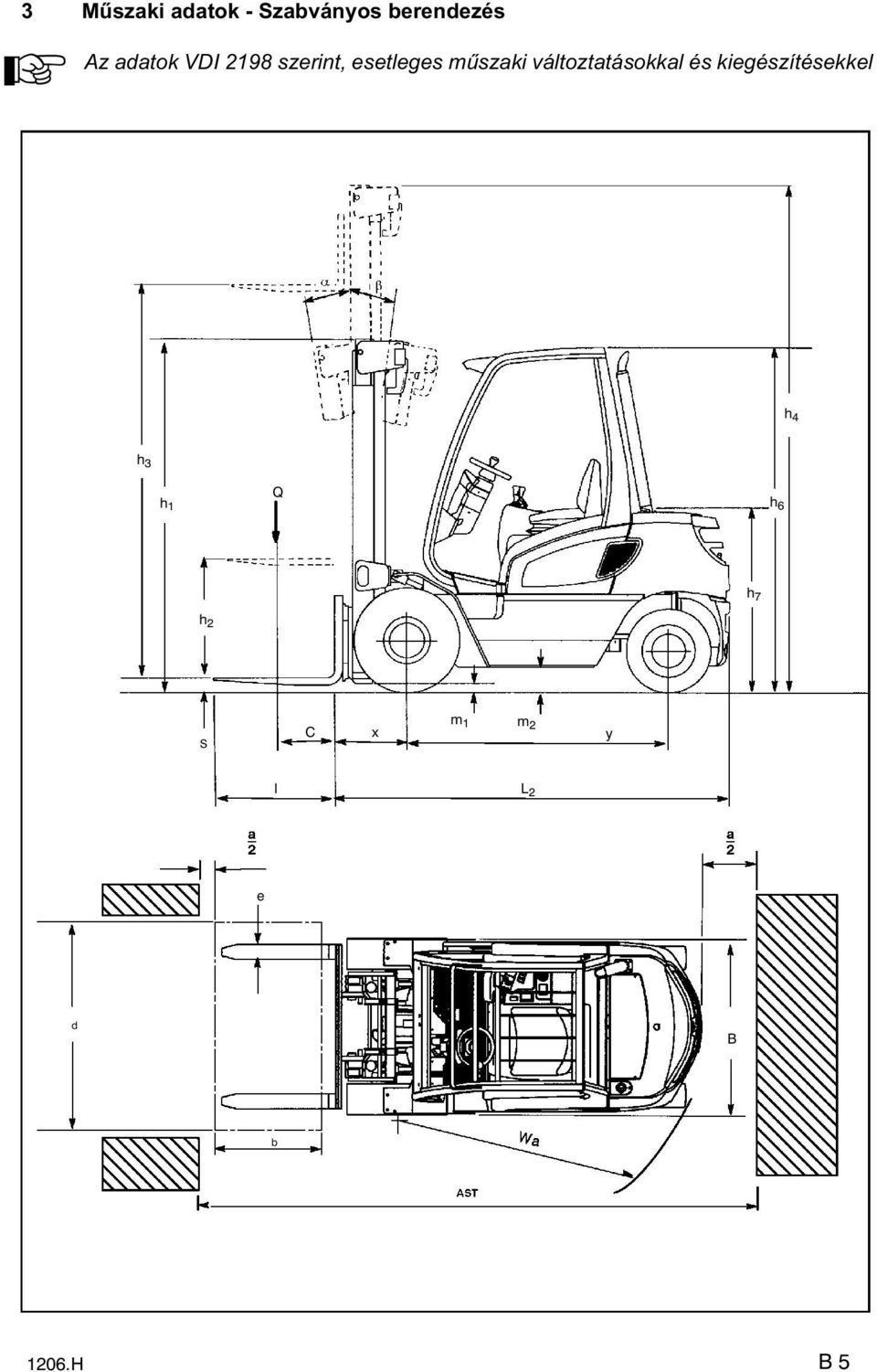

12 3 M szaki adatok - Szabványos berendezés A Az adatok VDI 2198 szerint, esetleges m szaki változtatásokkal és kiegészítésekkel h 4 h 3 h 1 Q h 6 h 7 h 2 S C x m 1 m 2 y l L 2 e d B b 1206.H B5

13 A DFG 316/320 emel targoncák m szaki leírása Meg egha - tár ozás Súly z k/alv lváz ekek Kere ek Mér érete y ít-mé mény Telje jesít otor r Mo Egyé yéb E Szám Leírás Kód (egység) AX-J 1. Gyártó Jungheinrich Jungheinrich 1.2 Modellnév DFG 316 DFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Dízel Dízel 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül 1.5 Terhelési kapacitás Q(t) 1,6 2,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 4000/ / Tengelyterhelés, terheletlen, els /hátsó (kg) 1320/ /2030 Hosszirányú stabilitás 1,66 1, Abroncstípus: párnás, szuper rugalmas, pneumatikus, SE(L)/SE(L) SE(L)/SE(L) poliuretán 3.2 Abroncsméret: els (14PR) (14PR) 3.3 Abroncsméret: hátsó 18x7-8 (16PR) 18x7-8 (16PR) 3.5 Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) 870 (küls ) 870 (küls ) 4.1 Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 7/10 7/ Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) 1005/ / Kapcsolási magasság h10(mm) 375/ / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 40/100/ /100/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 2A ISO 2A 4.24 Villahordozó szélessége / külsö villák b3(mm) 1000/ / Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Mozgási sebesség terhelve/terheletlenül (km/h) 18,7/19,0 18,4/18,7 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,61/0,65 0,60/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,56/0,48 0,57/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 12,7/9,0 12,6/8,2 5.7 Kapaszkodóképesség terhelve/terheletlenül (%) 26/23 23/21 T5.9 Felgyorsulási id, terhelve/terheletlenüls 5,0/4,5 5,1/4, Szolgálati féktípus mech/hidr. mech/hidr. 7.1 Motor gyártója/modell 404C C Motorteljesítmény ISO 1585 (kw) 34,1 34,1 7.3 Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 4/2216 4/2216 max. nyomaték Nm/rpm 143/ / Meghajtás szabályozásának típusa hydrodin. hydrodin. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) <80 <80 B H

14 A TFG 316/320 emel targoncák m szaki leírása Meg egha - tár ozás Súly z k/alv lváz ekek Kere ek Mér érete y ít-mé mény Telje jesít otor r Mo Egyé yéb E Szám Leírás Kód (egység) AX-J 1. Gyártó Jungheinrich Jungheinrich 1.2 Modellnév TFG 316 TFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Cs. propán Cs. propán 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül 1.5 Terhelési kapacitás Q(t) 1,6 2,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 4030/ / Tengelyterhelés, terheletlen, els /hátsó (kg) 1270/ /2060 Hosszirányú stabilitás 1,69 1, Abroncstípus: párnás, szuper rugalmas, pneumatikus, SE(L)/SE(L) SE(L)/SE(L) poliuretán 3.2 Abroncsméret: els (14PR) (14PR) 3.3 Abroncsméret: hátsó 18x7-8 (16PR) 18x7-8 (16PR) 3.5 Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) 870 (küls ) 870 (küls ) 4.1 Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 7/10 7/ Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) 1005/ / Kapcsolási magasság h10(mm) 375/ / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 40/100/ /100/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 2A ISO 2A 4.24 Villahordozó szélessége / külsö villák b3(mm) 1000/ / Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Mozgási sebesség terhelve/terheletlenül (km/h) 18,5/19,5 18/ Emelési sebesség terhelve/terheletlenül (m/s) 0,56/0,65 0,55/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,56/0,48 0,57/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 10,1/8,6 9,8/7,8 5.7 Kapaszkodóképesség terhelve/terheletlenül (%) 24/22 22/20 T5.9 Felgyorsulási id, terhelve/terheletlenüls 5,2/4,6 5,4/4, Szolgálati féktípus mech./hidr. mech./hidr. 7.1 Motor gyártója/modell FE FE 7.2 Motorteljesítmény ISO 1585 (kw) 26,0 26,0 7.3 Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 4/1988 4/1988 max. nyomaték Nm/rpm 120/ / Meghajtás szabályozásának típusa hidrodyn. hidrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) <80 < H B7

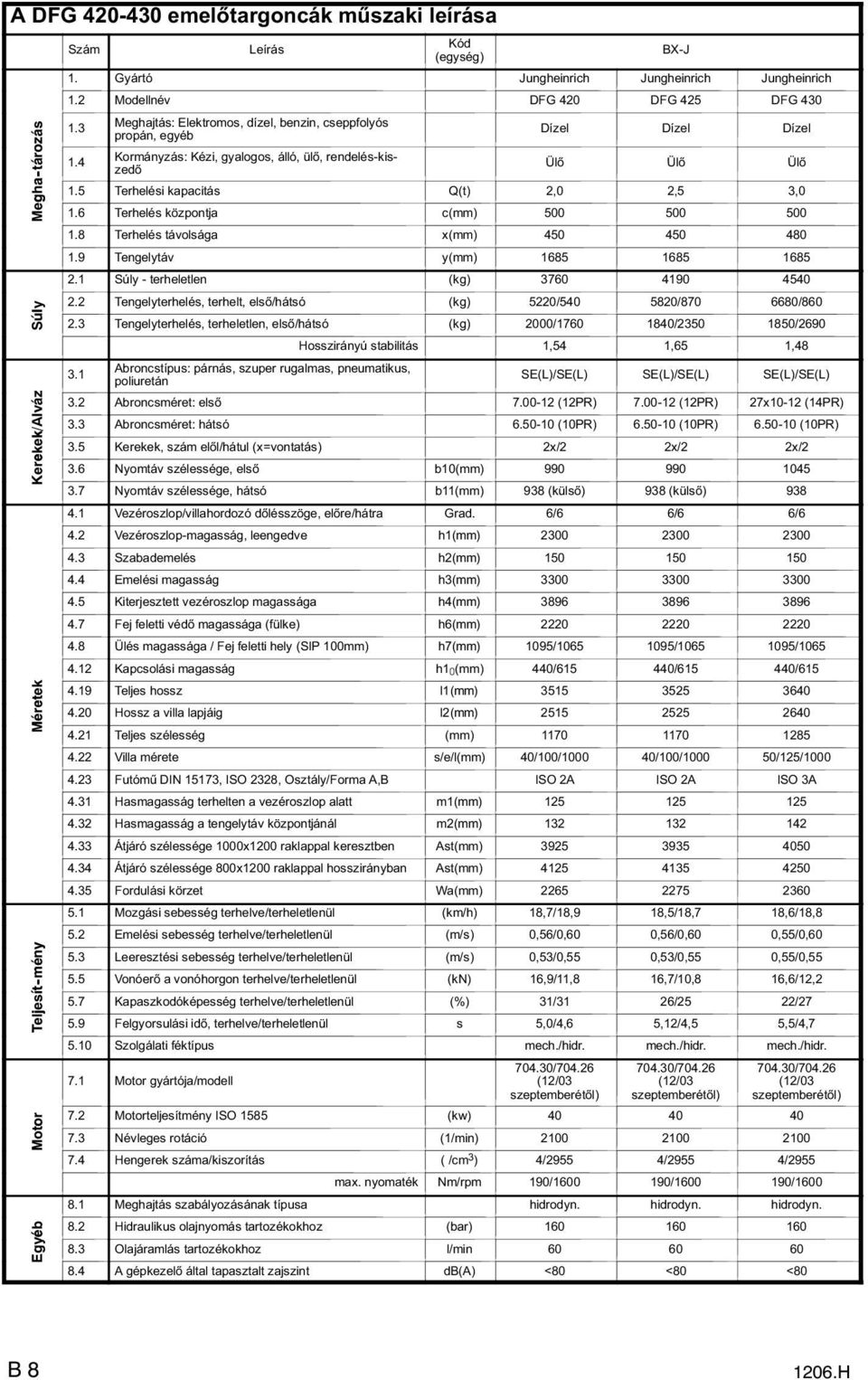

15 A DFG emel targoncák m szaki leírása Meg egha - tár ozás Súly z k/alv lváz ekek Kere k Méret etek y ít-mé mény Telje jesít Moto tor Egyé yéb E Szám Leírás Kód (egység) BX-J 1. Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modellnév DFG 420 DFG 425 DFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Dízel Dízel Dízel 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül Ül 1.5 Terhelési kapacitás Q(t) 2,0 2,5 3,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 5220/ / / Tengelyterhelés, terheletlen, els /hátsó (kg) 2000/ / /2690 Hosszirányú stabilitás 1,54 1,65 1, Abroncstípus: párnás, szuper rugalmas, pneumatikus, SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) poliuretán 3.2 Abroncsméret: els (12PR) (12PR) 27x10-12 (14PR) 3.3 Abroncsméret: hátsó (10PR) (10PR) (10PR) 3.5 Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) 938 (küls ) 938 (küls ) Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 6/6 6/6 6/6 4.2 Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) 1095/ / / Kapcsolási magasság h10(mm) 440/ / / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 40/100/ /100/ /125/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 2A ISO 2A ISO 3A 4.31 Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Mozgási sebesség terhelve/terheletlenül (km/h) 18,7/18,9 18,5/18,7 18,6/18,8 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,56/0,60 0,56/0,60 0,55/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,53/0,55 0,53/0,55 0,55/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 16,9/11,8 16,7/10,8 16,6/12,2 5.7 Kapaszkodóképesség terhelve/terheletlenül (%) 31/31 26/25 22/27 T5.9 Felgyorsulási id, terhelve/terheletlenüls 5,0/4,6 5,12/4,5 5,5/4, Szolgálati féktípus mech./hidr. mech./hidr. mech./hidr. 7.1 Motor gyártója/modell / (12/03 szeptemberét l) / (12/03 szeptemberét l) / (12/03 szeptemberét l) 7.2 Motorteljesítmény ISO 1585 (kw) Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 4/2955 4/2955 4/2955 max. nyomaték Nm/rpm 190/ / / Meghajtás szabályozásának típusa hidrodyn. hidrodyn. hidrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) <80 <80 <80 B H

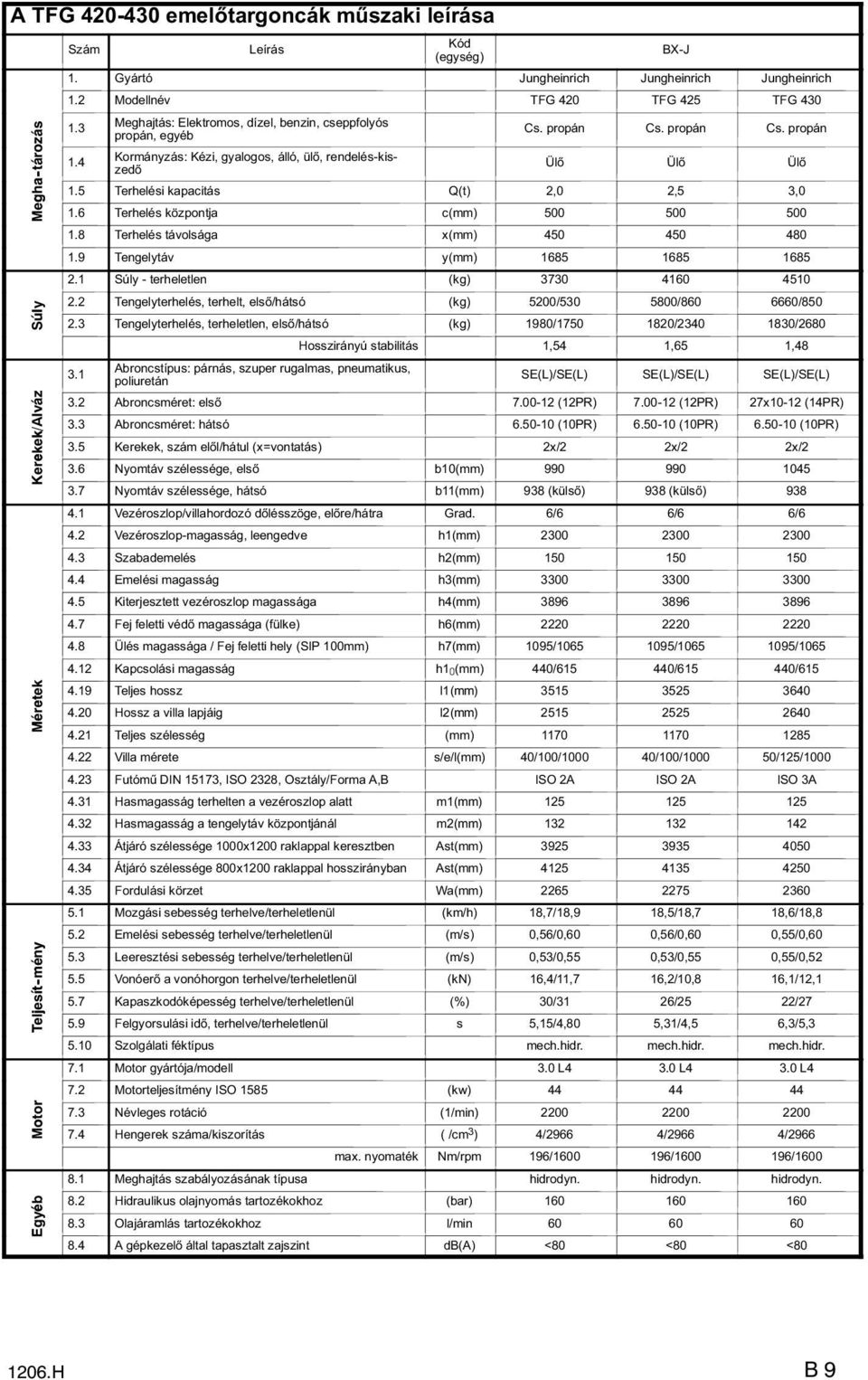

16 A TFG emel targoncák m szaki leírása Meg egha - tár ozás Súly z k/alv lváz ekek Kere k Méret etek y ít-mé mény Telje jesít otor r Mo Egyé yéb E Szám Leírás Kód (egység) BX-J 1. Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modellnév TFG 420 TFG 425 TFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Cs. propán Cs. propán Cs. propán 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül Ül 1.5 Terhelési kapacitás Q(t) 2,0 2,5 3,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 5200/ / / Tengelyterhelés, terheletlen, els /hátsó (kg) 1980/ / /2680 Hosszirányú stabilitás 1,54 1,65 1, Abroncstípus: párnás, szuper rugalmas, pneumatikus, SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) poliuretán 3.2 Abroncsméret: els (12PR) (12PR) 27x10-12 (14PR) 3.3 Abroncsméret: hátsó (10PR) (10PR) (10PR) 3.5 Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) 938 (küls ) 938 (küls ) Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 6/6 6/6 6/6 4.2 Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) 1095/ / / Kapcsolási magasság h10(mm) 440/ / / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 40/100/ /100/ /125/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 2A ISO 2A ISO 3A 4.31 Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Mozgási sebesség terhelve/terheletlenül (km/h) 18,7/18,9 18,5/18,7 18,6/18,8 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,56/0,60 0,56/0,60 0,55/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,53/0,55 0,53/0,55 0,55/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 16,4/11,7 16,2/10,8 16,1/12,1 5.7 Kapaszkodóképesség terhelve/terheletlenül (%) 30/31 26/25 22/27 T5.9 Felgyorsulási id, terhelve/terheletlenüls 5,15/4,80 5,31/4,5 6,3/5, Szolgálati féktípus mech.hidr. mech.hidr. mech.hidr. 7.1 Motor gyártója/modell 3.0 L4 3.0 L4 3.0 L4 7.2 Motorteljesítmény ISO 1585 (kw) Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 4/2966 4/2966 4/2966 max. nyomaték Nm/rpm 196/ / / Meghajtás szabályozásának típusa hidrodyn. hidrodyn. hidrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) <80 <80 < H B9

17 A DFG emel targoncák m szaki leírása ozás Megh gha -táro Súly z k/alv lváz ekek Kere retek ek Mér y ít-mé mény Telje jesít T otor r Mo b Egy gyéb Szám Leírás Kód (egység) CX-J 1. Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modellnév DFG 540 DFG 545 DFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Dízel Dízel Dízel 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül Ül 1.5 Terhelési kapacitás Q(t) 4,0 4,5 5,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 9100/ / / Tengelyterhelés, terheletlen, els /hátsó (kg) 2860/ / /4240 Hosszirányú stabilitás 3.1 Abroncstípus: párnás, szuper rugalmas, pneumatikus, poliuretán SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Abroncsméret: els (18PR) (18PR) (18PR) 3.3 Abroncsméret: hátsó (12PR) (12PR) (12PR) 3.5 Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 7/11 7/11 7/ Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) Kapcsolási magasság h10(mm) 535/ / / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 50/125/ /125/ /150/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 3A ISO 3A ISO 4A 4.24 Villahordozó szélessége / külsö villák b3(mm) Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Legkisebb távolság a forgási ponttól b Mozgási sebesség terhelve/terheletlenül (km/h) 24,5/25,4 23,5/24,8 22,3/24,3 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,52/0,55 0,51/0,55 0,50/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,52/0,38 0,52/0,38 0,52/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 34,00/16,50 34,00/16,5 34,00/16,5 5.7 Kapaszkodóképesség terhelve/terheletlenül (%) 33,5/26,8 30,7/25,2 28/23,3 5.9 Felgyorsulási id, terhelve/terheletlenül s 4,8/4,7 4,9/4,8 6,0/5, Szolgálati féktípus mech./hidr. mech./hidr. mech./hidr. 7.1 Motor gyártója/modell Motorteljesítmény ISO 1585 (kw) Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 4/4230 4/4230 4/4230 max. nyomaték Nm/rpm 8.1 Meghajtás szabályozásának típusa hidrodyn. hidrodyn. hidrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) Utánfutós típus/din típus / típus h / típus h / típus h B H

18 A DFG emel targoncák m szaki leírása (09/03 szeptemberét l) ozás Megh gha -táro Súly z k/alv lváz ekek Kere retek ek Mér y ít-mé mény Telje jesít T otor r Mo b Egy gyéb Szám Leírás Kód (egység) CX-J 1. Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modellnév DFG 540 DFG 545 DFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Dízel Dízel Dízel 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül Ül 1.5 Terhelési kapacitás Q(t) 4,0 4,5 5,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 8954/ / / Tengelyterhelés, terheletlen, els /hátsó (kg) 2810/ / /4639 Hosszirányú stabilitás 3.1 Abroncstípus: párnás, szuper rugalmas, pneumatikus, poliuretán SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Abroncsméret: els (18PR) (18PR) (18PR) 3.3 Abroncsméret: hátsó 28 x x x Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 7/11 7/11 7/ Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) 1255/ / / Kapcsolási magasság h10(mm) 535/ / / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 50/125/ /125/ /150/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 3A ISO 3A ISO 4A 4.24 Villahordozó szélessége / külsö villák b3(mm) Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Legkisebb távolság a forgási ponttól b Mozgási sebesség terhelve/terheletlenül (km/h) 25,3/25,5 24,5/25,5 24,8/25,5 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,52/0,53 0,51/0,53 0,50/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,51/0,49 0,51/0,49 0,51/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 41,20/23,50 40,97/24,47 33,50/21, Kapaszkodóképesség terhelve/terheletlenül (%) 36/34 34/33 25,5/25,7 5.9 Felgyorsulási id, terhelve/terheletlenül s 5/4,5 5/4,5 5,1/4, Szolgálati féktípus mech./hidr. mech./hidr. mech./hidr. 7.1 Motor gyártója/modell 1104C C C Motorteljesítmény ISO 1585 (kw) 61,5 61,5 61,5 7.3 Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 4/4400 4/4400 4/4400 max. nyomaték Nm/rpm 302/ / / Meghajtás szabályozásának típusa hidrodyn. hidrodyn. hidrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) Utánfutós típus/din típus / típus h / típus h / típus h 1206.H B11

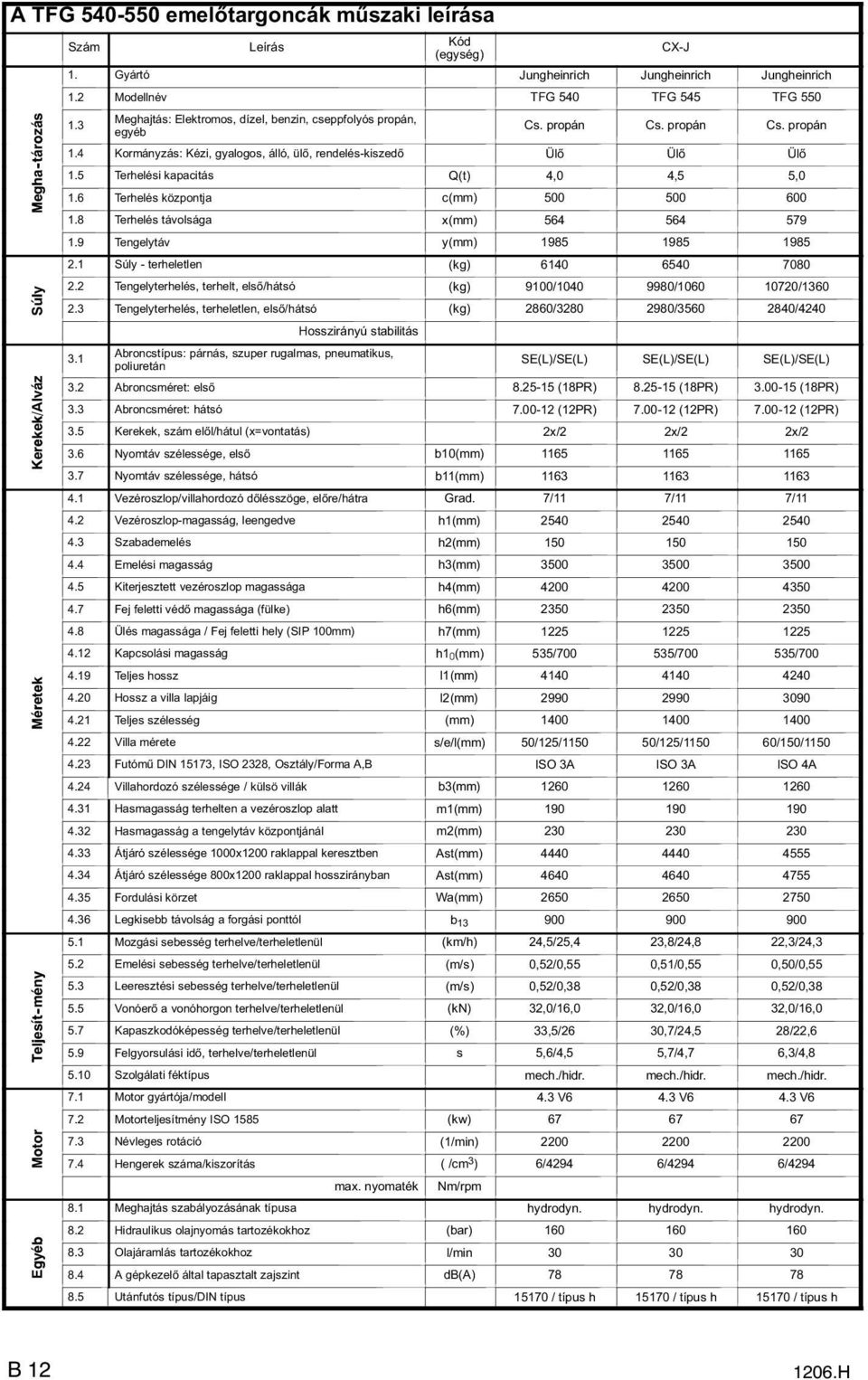

19 A TFG emel targoncák m szaki leírása ozás Megh gha -táro Súly z k/alv lváz ekek Kere retek ek Mér y ít-mé mény Telje jesít otor r Mo b Egy gyéb Szám Leírás Kód (egység) CX-J 1. Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modellnév TFG 540 TFG 545 TFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Cs. propán Cs. propán Cs. propán 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül Ül 1.5 Terhelési kapacitás Q(t) 4,0 4,5 5,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 9100/ / / Tengelyterhelés, terheletlen, els /hátsó (kg) 2860/ / /4240 Hosszirányú stabilitás 3.1 Abroncstípus: párnás, szuper rugalmas, pneumatikus, poliuretán SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Abroncsméret: els (18PR) (18PR) (18PR) 3.3 Abroncsméret: hátsó (12PR) (12PR) (12PR) 3.5 Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 7/11 7/11 7/ Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) Kapcsolási magasság h10(mm) 535/ / / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 50/125/ /125/ /150/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 3A ISO 3A ISO 4A 4.24 Villahordozó szélessége / külsö villák b3(mm) Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Legkisebb távolság a forgási ponttól b Mozgási sebesség terhelve/terheletlenül (km/h) 24,5/25,4 23,8/24,8 22,3/24,3 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,52/0,55 0,51/0,55 0,50/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,52/0,38 0,52/0,38 0,52/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 32,0/16,0 32,0/16,0 32,0/16,0 5.7 Kapaszkodóképesség terhelve/terheletlenül (%) 33,5/26 30,7/24,5 28/22,6 T5.9 Felgyorsulási id, terhelve/terheletlenüls 5,6/4,5 5,7/4,7 6,3/4, Szolgálati féktípus mech./hidr. mech./hidr. mech./hidr. 7.1 Motor gyártója/modell 4.3 V6 4.3 V6 4.3 V6 7.2 Motorteljesítmény ISO 1585 (kw) Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 6/4294 6/4294 6/4294 max. nyomaték Nm/rpm 8.1 Meghajtás szabályozásának típusa hydrodyn. hydrodyn. hydrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) Utánfutós típus/din típus / típus h / típus h / típus h B H

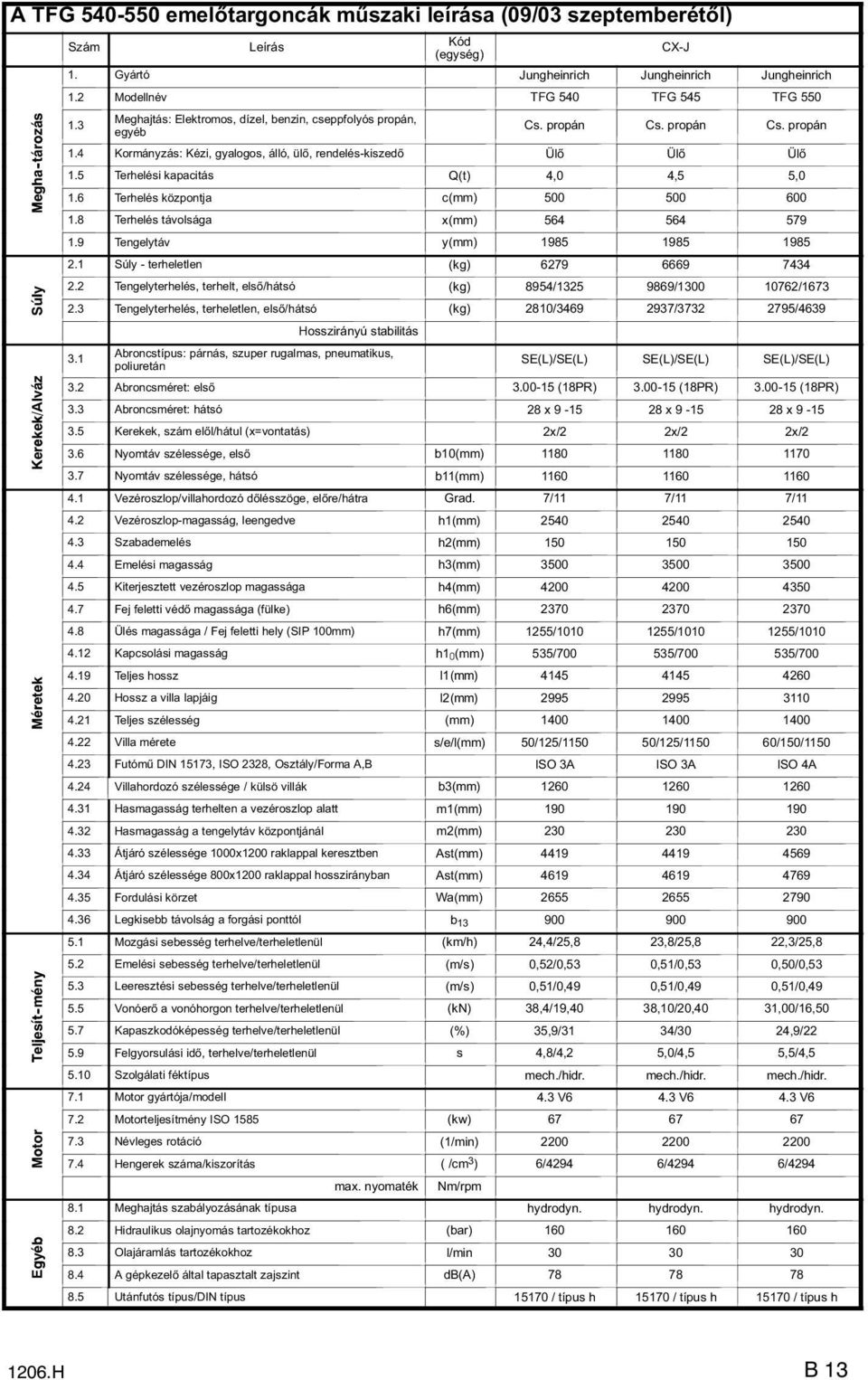

20 A TFG emel targoncák m szaki leírása (09/03 szeptemberét l) ozás Megh gha -táro Súly z k/alv lváz ekek Kere retek ek Mér y ít-mé mény Telje jesít otor r Mo b Egy gyéb Szám Leírás Kód (egység) CX-J 1. Gyártó Jungheinrich Jungheinrich Jungheinrich 1.2 Modellnév TFG 540 TFG 545 TFG Meghajtás: Elektromos, dízel, benzin, cseppfolyós propán, egyéb Cs. propán Cs. propán Cs. propán 1.4 Kormányzás: Kézi, gyalogos, álló, ül, rendelés-kiszed Ül Ül Ül 1.5 Terhelési kapacitás Q(t) 4,0 4,5 5,0 1.6 Terhelés központja c(mm) Terhelés távolsága x(mm) Tengelytáv y(mm) Súly - terheletlen (kg) Tengelyterhelés, terhelt, els /hátsó (kg) 8954/ / / Tengelyterhelés, terheletlen, els /hátsó (kg) 2810/ / /4639 Hosszirányú stabilitás 3.1 Abroncstípus: párnás, szuper rugalmas, pneumatikus, poliuretán SE(L)/SE(L) SE(L)/SE(L) SE(L)/SE(L) 3.2 Abroncsméret: els (18PR) (18PR) (18PR) 3.3 Abroncsméret: hátsó 28 x x x Kerekek, szám el l/hátul (x=vontatás) 2x/2 2x/2 2x/2 3.6 Nyomtáv szélessége, els b10(mm) Nyomtáv szélessége, hátsó b11(mm) Vezéroszlop/villahordozó d lésszöge, el re/hátra Grad. 7/11 7/11 7/ Vezéroszlop-magasság, leengedve h1(mm) Szabademelés h2(mm) Emelési magasság h3(mm) Kiterjesztett vezéroszlop magassága h4(mm) Fej feletti véd magassága (fülke) h6(mm) Ülés magassága / Fej feletti hely (SIP 100mm) h7(mm) 1255/ / / Kapcsolási magasság h10(mm) 535/ / / Teljes hossz l1(mm) Hossz a villa lapjáig l2(mm) Teljes szélesség (mm) Villa mérete s/e/l(mm) 50/125/ /125/ /150/ Futóm DIN 15173, ISO 2328, Osztály/Forma A,B ISO 3A ISO 3A ISO 4A 4.24 Villahordozó szélessége / külsö villák b3(mm) Hasmagasság terhelten a vezéroszlop alatt m1(mm) Hasmagasság a tengelytáv központjánál m2(mm) Átjáró szélessége 1000x1200 raklappal keresztben Ast(mm) Átjáró szélessége 800x1200 raklappal hosszirányban Ast(mm) Fordulási körzet Wa(mm) Legkisebb távolság a forgási ponttól b Mozgási sebesség terhelve/terheletlenül (km/h) 24,4/25,8 23,8/25,8 22,3/25,8 5.2 Emelési sebesség terhelve/terheletlenül (m/s) 0,52/0,53 0,51/0,53 0,50/0, Leeresztési sebesség terhelve/terheletlenül (m/s) 0,51/0,49 0,51/0,49 0,51/0, Vonóer a vonóhorgon terhelve/terheletlenül (kn) 38,4/19,40 38,10/20,40 31,00/16, Kapaszkodóképesség terhelve/terheletlenül (%) 35,9/31 34/30 24,9/22 T5.9 Felgyorsulási id, terhelve/terheletlenüls 4,8/4,2 5,0/4,5 5,5/4, Szolgálati féktípus mech./hidr. mech./hidr. mech./hidr. 7.1 Motor gyártója/modell 4.3 V6 4.3 V6 4.3 V6 7.2 Motorteljesítmény ISO 1585 (kw) Névleges rotáció (1/min) Hengerek száma/kiszorítás (/cm 3 ) 6/4294 6/4294 6/4294 max. nyomaték Nm/rpm 8.1 Meghajtás szabályozásának típusa hydrodyn. hydrodyn. hydrodyn. 8.2 Hidraulikus olajnyomás tartozékokhoz (bar) Olajáramlás tartozékokhoz l/min A gépkezel által tapasztalt zajszint db(a) Utánfutós típus/din típus / típus h / típus h / típus h 1206.H B13

21 3.1 Adattáblázat - DFG/TFG 316/320 Kormányzási rendszer TIPUS Teljesen hidrosztatikus SZIVATTYÚ Mint f hidraulikus rendszer KÉZI SZIVATTYÚ OSPB 70 típusú FORDULATSZÁM ZÁRTÓL ZÁRIG 5 Hajtótengely TIPUS Egysebesség áttételi tengely FORDULATCSÖKKENTÉSI ARÁNY Tengely 13,59 : 1 KEN ANYAG-KAPACITÁS 5 liter Áttétel TIPUS FORDULATCSÖKKENTÉSI ARÁNY OLAJKAPACITÁS Egysebesség áttétel-tengelyes Tengely 13,59 : 1 Nyomaték konverter 2,545 : 1 7 liter Olajcsere: - 5 liter Motor - DFG 316/320 TIPUS 404C.22 négyhengeres közvetlen befecskendezés. GYÚJTÁSI SORREND 1342 SZABÁLYOZOTT FORDULATSZÁM 2590 percenkénti fordulatszám (terhelés nélkül) 825 percenkénti fordulatszám (üresben) SZELEPHÉZAG 0,20mm (0.008hüvelyk) hideg OLAJNYOMÁS 4,5 bar (65 font/négyzethüvelyk) 2300 percenkénti fordulatszám mellett OLAJTEKN RTARTALMA 8,9 liter ÜZEMANYAG-TARTÁLY RTARTALMA H T ANYAG KAPACITÁSA Motor - TFG 316/320 TIPUS 42 liter 7,0 liter GYÚJTÁSI SORREND RTARTALOM FE 2.0 vonalban lev négyhengeres 1998 köbcentiméter SZABÁLYOZOTT FORDULATSZÁM 3100 percenkénti fordulatszám (terhelés nélkül) 830 percenkénti fordulatszám (üresben) OLAJNYOMÁS 3,0 bar (44 font/négyzethüvelyk) 2300 percenkénti fordulatszám mellett GYÚJTÓGYERTYA TÍPUS NGK BPR 2E vagy DENSO W9EXR-UAC Delco R46TS GYÚJTÓGYERTYA ELEKTRÓDKÖZ 0,80 mm (0,031 hüvelyk) MEGSZAKÍTÁSI TÁVOLSÁG Nem alkalmazható (elektronikus gyújtás) OLAJTEKN KAPACITÁSA 4,3 liter ÜZEMANYAG-TARTÁLY KAPACÍTÁSA H T ANYAG KAPACITÁSA Nem alkalmazható 9,0 liter B H

22 Levegõtisztító TIPUS Cyclopac - Száraz elem Fékrendszer TIPUS KÉZIFÉK FÉKFOLYADÉK-KAPACITÁS Hidraulikus vezérlés fékek az hajtótengelyen Mechanikus, kábeleken és összeköttetéseken át ható 0,45 liter Kerekek és abroncsok ABRONCSMÉRET Lásd a m szaki leírások oldalát ABRONCSNYOMÁS KERÉKANYA -NYOMATÉK Meghajtás Kormányzás Modell bar (font per hüvelyk 2 ) bar (font per hüvelyk 2 ) DFG/TFG 316/ (112) 9.0 (131) Meghajtás Kormányzás Modell Nm (font per láb) Nm (font per láb) DFG/TFG 316/ (173) 176 (130) Abroncsok ALKALMAZÁS ABRONCSMÉRET FELÉPÍTÉS MODELL Meghajtó 6.50x10 PR Pneumatikus Kormányzó 18x7 PR diagonálgumi Meghajtó 6.50x10 Pneumatikus profil Kormányzó 18x7 tömör Meghajtó 23x9x10 PR Pneumatikus Kormányzó 18x7 PR diagonálgumi DFG/TFG 316/320 DFG/TFG 316/320 DFG/TFG 316/320 A Meghajtó 23x9x10 Pneumatikus profil Kormányzó 18x7 tömör DFG/TFG 316/320 Az eredeti mûszaki specifikációkat ki nem elégítõ abroncsot nem szabad felszerelni. Zajszint ÁLLANDÓ HANGNYOMÁSSZINT EN szerint, IS 4871 értelmében <80 db (A) Az állandó hangnyomásszint szabványosan megállapított érték, figyelembe véve a hangnyomás szintjét menet, emelés és üresjárat közben. A hangnyomásszint a vezet fülénél mérend. Rezgés ÁTLAGOS TELJES TARGONCATEST REZGÉ- SI ÉRTÉKE Munkaterületen a EN szerint kiértékelve 0,57 m/s 2 A rezgésgyorsulásnak a testre gyakorolt hatása munka közben a lineáris integrált súlyozott gyorsulás a szabvány szerint füg leges irányban. Megállapítása állandó sebesség mellett küszöbértékek átlépésekor történik H B15

23 Elektromos rendszer RENDSZER ELEKTROMÁGNESES ÖSSZEFÉRHET SÉG (EMC) 12 volt negatív föld A következ határértékek betartása az Ipari Targoncák Elektromágnese Összeférhet sége (9/95) termékszabvány szerint. S Intrferencia emisszió (EN ) S Interferencia ellenállás (EN ) S Elektromos kisülés (EN ) Hidraulikus rendszer HIDRAULIKUS SZIVATTYÚ SZABÁLYOZÓSZELEP KORMÁNYZÁSI NYOMÁS F NYOMÁS TARTÁLY RTARTALMA HIDRAULIKUS RENDSZER RTARTALMA 1PX sorozat 5000 sorozat 106 bar (1537 font/négyzethüvelyk) 215 bar (3118 font/négyzethüvelyk) 46 liter 51 liter Használati feltételek KÖRNYEZETI H MÉRSÉKLET S m ködéskor -15 C-tól +40 C-ig A Ha a gépet állandóan 0 C alatt használjuk, ajánlatos a gyártó specifikációja szerinti fagy 1 ellenálló olajat használni a hidraulikus rendszerben. H tött raktárakban, vagy végletes h mérsékleti és légpáratartalmi ingadozások esetére ipari targoncák csak különleges felszereléssel és jogosítvánnyal használhatók. B H

24 3.2 Adattáblázat - DFG/TFG Kormányzási rendszer TÍPUS SZIVATTYÚ KÉZI SZIVATTYÚ FORDULATSZÁM ZÁRTÓL ZÁRIG 4,75 Hajtótengely TÍPUS Teljesen hidrosztatikus Mint f hidraulikus rendszer OSPC 70-LS típusú FORDULATCSÖKKENTÉSI ARÁNY 10,736 : 1 KEN ANYAG-KAPACITÁS Áttétel TIPUS Dupla fordulatszám-csökkentés Diff. egység: 3,5 liter Kerékagyak: 1,0 liter Egysebesség áttétel-tengelyes FORDULATCSÖKKENTÉSI ARÁNY Tengely 15,42 : 1 OLAJKAPACITÁS Motor - DFG liter Olajcsere: - 5 liter TIPUS / (12/03 szeptemberét l) négyhengeres közvetlen befecskendezés GYÚJTÁSI SORREND 1342 RTARTALOM 2955 köbcentiméter (704.30) / 2555 köbcentiméter (704.26) SZABÁLYOZOTT FORDULATSZÁM SZELEPHÉZAG OLAJKAPACITÁS ÜZEMANYAG-TARTÁLY KAPACÍTÁSA H T ANYAG KAPACITÁSA Motor - TFG TIPUS RTARTALOM 2400 percenkénti fordulatszám (Tipus terhelés nélkül) 2650 percenkénti fordulatszám (Tipus terhelés nélkül) 680 percenkénti fordulatszám (üresben ) 800 percenkénti fordulatszám (üresben ) Bemenet és kimenet 0,35 mm (0,014 hüvelyk) hideg 8,0 liter 58 liter 10,7 liter GYÚJTÁSI SORREND SZABÁLYOZOTT FORDULATSZÁM GYÚJTÓGYERTYA TÍPUS GYÚJTÓGYERTYA ELEKTRÓDKÖZ MEGSZAKÍTÁSI TÁVOLSÁG OLAJKAPACITÁS ÜZEMANYAG-TARTÁLY KAPACÍTÁSA H T ANYAG KAPACITÁSA 3.0L L4 négyhengeres négyütem LPG 2966 köbcentiméter 2400 percenkénti fordulatszám (terhelés nélkül) 800 percenkénti fordulatszám (üresben) AC Delco R46TS 1,0 mm (0,040 hüvelyk) Nem ide vonatkozik (elektronikus gyújtás) 4,73 liter Nem ide vonatkozik. 9,2 liter 1206.H B17

25 Levegõtisztító TIPUS Cyclopac - Száraz elem Fékrendszer TIPUS KÉZIFÉK FÉKFOLYADÉK-KAPACITÁS Hidraulikus vezérlés fékek az hajtótengelyen Mechanikus, kábeleken és összeköttetéseken át ható 0,5 liter Kerekek és abroncsok ABRONCSMÉRET ABRONCSNYOMÁS KERÉKANYA -NYOMATÉK Abroncsok Lásd a m szaki leírások oldalát Modell Meghajtás Kormányzás bar (font per hüvelyk 2 ) bar (font per hüvelyk 2 ) DFG/TFG 420/425 8,5 (123) 8,5 (123) DFG/TFG 430 8,5 (123) 7,5 (109) Modell Meghajtás Kormányzás Nm (font per láb) Nm (font per láb) DFG/TFG (173) 165 (122) ALKALMAZÁS ABRONCSMÉRET FELÉPÍTÉS MODELL Meghajtó 7.00x12x12 PR Pneumatikus Kormányzó 6.50x10x10 PR diagonálgumi Meghajtó 27x10x12 PR Pneumatikus Kormányzó 6.50x10x10 PR diagonálgumi Meghajtó 7.00x12 Pneumatikus profil Kormányzó 6.50x10 tömör Meghajtó 27x10x12 Pneumatikus profil Kormányzó 6.50x10 tömör Meghajtó 7.00x12 Pneumatikus Kormányzó 6.50x10 diagonálgumi Meghajtó 27x10x12 Pneumatikus Kormányzó 6.50x10 diagonálgumi DFG/TFG 420/425 DFG/TFG 430 DFG/TFG 420/425 DFG/TFG 430 DFG/TFG 420/425 DFG/TFG 430 A Meghajtó 27x10x12 Pneumatikus profil Kormányzó 6.50x10 tömör DFG/TFG 430 Az eredeti m szaki specifikációkat ki nem elégít abroncsot nem szabad felszerelni. Zajszint ÁLLANDÓ HANGNYOMÁSSZINT EN szerint, IS 4871 értelmében <80 db (A) Az állandó hangnyomásszint szabványosan megállapított érték, figyelembe véve a hangnyomás szintjét menet, emelés és üresjárat közben. A hangnyomásszint a vezet fülénél mérend. B H

26 Rezgés ÁTLAGOS TELJES TARGONCATEST REZGÉ- SI ÉRTÉKE Munkaterületen a EN szerint kiértékelve 0,72 m/s 2 A rezgésgyorsulásnak a testre gyakorolt hatása munka közben a lineáris integrált súlyozott gyorsulás a szabvány szerint füg leges irányban. Megállapítása állandó sebesség mellett küszöbértékek átlépésekor történik. Elektromos rendszer RENDSZER ELEKTROMÁGNESES ÖSSZEFÉRHET SÉG (EMC) 12 volt negatív föld A következ határértékek betartása az Ipari Targoncák Elektromágnese Összeférhet sége (9/95) termékszabvány szerint. S Intrferencia emisszió (EN ) S Interferencia ellenállás (EN ) S Elektromos kisülés (EN ) Hidraulikus rendszer HIDRAULIKUS SZIVATTYÚ SZABÁLYOZÓSZELEP KORMÁNYZÁSI NYOMÁS F NYOMÁS TARTÁLY RTARTALMA HIDRAULIKUS RENDSZER RTARTALMA 1PX sorozat 5000 sorozat 90 bar (1305 font/négyzethüvelyk) 215 bar (3118 font/négyzethüvelyk) 53 liter 58 liter Használati feltételek KÖRNYEZETI H MÉRSÉKLET S m ködéskor -15 C-tól +40 C-ig A Ha a gépet állandóan 0 C alatt használjuk, ajánlatos a gyártó specifikációja szerinti fagy 1 ellenálló olajat használni a hidraulikus rendszerben. H tött raktárakban, vagy végletes h mérsékleti és légpáratartalmi ingadozások esetére ipari targoncák csak különleges felszereléssel és jogosítvánnyal használhatók H B19
