1 Javitások a cséplögépeken. 1. A Schuppisser-féle constanzi cséplıgép. (Thallmayer Viktor, m.-óvári gazdasági akadémiai tanár, jelentése a földmívelésí ministeriumhoz.) A mult évben a constanzi gépgyár igazgatója, Schuppisser, a gazdaközönséget egy új cséplıgéppel lepte meg, amely nemcsak szerkezetének ujdonságánál és eredetiségénél fogva érdemel figyelmet, hanem még azért is, mivel ezen gépnél a minimumra van redukálva azon alkatrészek száma, amelyek ide-oda menı mozgásuk által a gép rázkódtatását elıidézik. Schuppisser gépe a gabonának tisztitását és osztályozását a szokásos eljárástól teljesen eltérı módon végzi. Gépénél tisztitásra egy átlyukasztott pléhhenger, osztályozásra pedig egy rostaszerkezet szolgál; holott más gépeknél a henger az osztályozó, a rostaszerkezet pedig a tisztitó. A szokásos eljárástól való eltérés azért történt, hogy a gép aljából a nagytömegü és mozgása közben rázást elıidézı rostaszekrényt mellızni és helyét egy lassan forgó hengerrel pótolni lehessen. Ezáltal nemcsak a gép alsó része lett egyszerőbb és áttekinthetıbb, hanem egyszersmind járása is nyugodtabb. Az osztályozó-készülék két egymásfölé helyezett keskeny rostalemezbıl áll. Ezek sinekkel vannak a gép törekrostájának egyik oldalához kötve, külön hajtókészüléket nem igénylenek. Az osztályozó-rostákat körülzáró s a gabonát három helyen kieresztıládácska a gép oldalán látható (1. ábra). Az elsıosztályu mag a láda közepén hull ki. A cséplés menetérıl fogalmat nyujt a 2. számu, a gép hosszátmetszetét elıtüntetı ábra. A dob a-val van jelölve. Alatta van a kosár vagy fésü. A kicsépelt szalma a b szalmarázókra kerül. A mag és a szalmatörek részben a kosáron, részben pedig a szalmarázón keresztül esvén, a d- vel jelölt törekrostára jut. Ez a töreket elválasztván, a magot az f tölcséralaku pléhcsıbe s azon keresztül a g lejtıs tengelyü tisztitóhengerbe hullatja. Az i szelelı által elıidézett szél a hengerbe beömlı gabonából a polyvát fujja ki, s mialatt a gabona a hengeren végig csúszik, a henger lyukain az apróbb tisztátalan részek kihullanak. A lejtıs irányu g tisztitóhengernek alsó végén a gabona a h- val jelölt kúpfölületbe esik, amelybıl merılapátocskák azt a k-val jelölt csövön át az l paternosterba ürítik. Ez utóbbi a gabonát két osztályba való osztályozás végett az osztályozó-rostákra viszi fel. A g osztályozó-henger a gép aljához csapágyakkal van erısítve. Igazítása végett tengelyének mélyebb fekvésü vége egy állitócsavarra

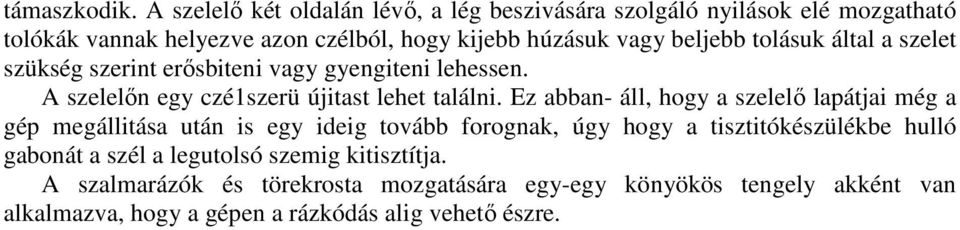

2 támaszkodik. A szelelı két oldalán lévı, a lég beszivására szolgáló nyilások elé mozgatható tolókák vannak helyezve azon czélból, hogy kijebb húzásuk vagy beljebb tolásuk által a szelet szükség szerint erısbiteni vagy gyengiteni lehessen. A szelelın egy czé1szerü újitast lehet találni. Ez abban- áll, hogy a szelelı lapátjai még a gép megállitása után is egy ideig tovább forognak, úgy hogy a tisztitókészülékbe hulló gabonát a szél a legutolsó szemig kitisztítja. A szalmarázók és törekrosta mozgatására egy-egy könyökös tengely akként van alkalmazva, hogy a gépen a rázkódás alig vehetı észre.

3

4 A gép munkaképessége megüti a mértéket nemcsak mennyiségileg, hanem minıségileg is. 1 ) A kicsépelt gabona tisztasági foka egészen kielégitı. Ez utóbbi körülmény arra mutat, hogy a gép aljába helyezett tisztitóhenger munkáját legalább is oly jól végzi, mint bármely rostaszerkezet. E szerint tehát Schuppisser újitásától az életképesség el nem tagadható, s nem tehetı fel, hogy sorsa az legyen, mint sok más újitásé, t. i. hogy rövid idı alatt feledésbe merüljön. 2 ) Schuppisser gépe, amely áttekinthetıség és alkatrészeinek hozzáférhetısége tekintetében kifogástalannak nevezhetı, járgánynyal vagy locomobilével hajtható. Az óvári akadémia 1 gazdaságában tett kisérletek alkalmával a gép egy 2 /2 lóerejü, függélyes kazánu locomobilével hajtatott, amelynek lendkereke perczenkint 180 fordulatot tett. A gép dobja perczenkint 1100-at fordult. A dob szélessége 22. Forcirozott etetésnél öt-öt perczenkint a gépen kéve búzát lehetett átereszteni. Rendes etetésnél öt-öt perczenkint 20 kévét etetvén, az óránkinti eredmény 16 kereszt búza. A kisérleteknél rozsot is csépeltünk jó eredménynyel. A gép ára locomobilével 2200 frt, járgánynyal pedig 1200 frt. A locomobiléhez egy gépész, a cséplıgéphez hat ember, összesen tehát hét ember szükséges. Schuppisser gépe a kis- és középbirtokosok igényeinek kielégitésére van szerkesztve, s valóban, ami ma a nagy gızcséplıgép a nagybirtokos számára, azzá lehet Schuppisser gépe a kis- és középbirtokosra nézve, különösen akkor, ha hajtására egy 2 1 / 2-3 lóerejü locomobile használtatik. II. Önetetö- és dobvédö-készülék cséplıgépekre. (Marshall Sons & Co. Limited szabadalma.) A cséplıgépek egyenletes etetésének eléréséhez különösen gyakorlott és óvatos munkás szükséges, mert ezáltal a cséplıgép mőködése lényegesen befolyásoltatik, 1 Ki kell emelnünk azt, hogy J. W. Mantle eckernfördei gépszerkesztı a cséplıgép összes mechanismusának hajtására egy könyökös tengelyt elegendınek tart s ez irányban kisérleteket tesz. Mantle ezzel szerkezetileg egyszerüsítést és azonfölül erıben való megtakarítást akar elérni. Ha meggondoljuk, hogy az Angliában 1875-ben tett kísérletek szerint a gızcséplıgép mechanismusának mozgásbantartása a cséplésre szükséges összes erıkifejtésnek %-át igényli, élénken kell óhajtanunk, hogy Mantle fáradozásait siker koronázza. 2 Az utolsó évtizedben a cséplıgépek szerkezetében haladás alig történt; voltak ugyan egyesek, akik a cséplıdobnak kúpalakot adtak, s olyanok, akik az egyenes cséplés helyett csavarmenetüt alkalmaztak, anélkül azonban, hogy ezáltal a gép egyszerüsitését elıbbre vitték voll1a.

5 s a vigyázatlan kezelés, fájdalom, már igen sok esetben nagy szerencsétlenségeket okozott, sıt emberéletekbe is került. Miután ily gyakorlott munkások nem mindig állanak rendelkezésre, legczélszerőbb az etetést gépezet által végeztetni. Ez irányban már igen sok kisérlet tétetett és Marshall Sons & Co. Limited czégnek sikerült egy ily gépies önetetıkészüléket biztonsági készülékkel egybekötve szerkeszteni, mely a cséplıgép egyenletes etetésén kivül a munkást az etetınyilásbaeséstıl is megvédi. Ezen készülék tökéletesen jónak bizonyult és már kiállításokon is sokszorosan ki lett tüntetve. A 3. ábra ezen készülék alakját mutatja. Munka közben a fogaskerék és a mozgó részek fedve vannak. Ezen gépies önetetı-készülék egy forgó dobból áll, melyen az alsó vezetıdeszkák közelében lévı szegek vannak alkalmazva. A felvágott kévék ezen deszkára esnek és tovább hajtatnak a forgó tengelyhez egy sor forgófog segélyével, melyek a gabonát a szegek kerületébe szállítják; ismét azután hosszában tovább hajtatik egy sor lengı villához, mely a gabonát a cséplıdobhoz való futása közben szétosztja. Ezen lengı villák a gabona különféle minıségének megfelelıleg állíthatók. A biztonsági készülék egy kiemelıkeszülékbıl áll, mely a tengelyt megállítja, amint nehéz tárgy - péld. ember - az etetıdeszkára esik, mely különben egy megfelelı erıs rugó által lesz fektében fentartva. A deszka mozgása egy egyszerü emelıgépezettel lesz a kiemelıkészülékre átvive, mely az etetıkészülék hajtószíját az ékelt szíjkerékrıl a szabad szíjkerékre tolja s ezáltal a gépezet mőködését azonnal beállítja. 3 ) 3 Ezen önetetı és dobvédı ára 300 frt. Marshall Sons & Co. Limited czég képviselıje Magyarország és társországai részére: Graepel Hugó Budapesten, VII., bárány-utcza 16. szám
