1 Vortex TRAUMATOLÓGIA Fibula lemez 1

2 Tartalom 1. Bevezetés Az implantátum A műszerek Indikációk 4 A következő műtéti leírás egy általános irányvonalakat tartalmazó útmutatás a Vortex 2. Implantátum méretválaszték 5 Fibula rendszerrel végzendő fibula lemezelésekhez. Azonban minden egyedi esetben a műtétet végző sebésznek a leírásban foglaltakat az adott beteg és minden egyéb, a műtét kimenetelét befolyásoló tényező figyelembevételével kell adaptálnia Műtéti leírás A beteg fektetése Incizió A Sanatmetal Kft. nyomatékosan javasolja az első műtétet megelőző képzéseken és workshopokon való részvételt Ideiglenes rögzítés A lemez kiválasztása A lemez felhelyezése Csavarbevezetés Csavarbevezetés a fejrészen Monoaxialis csavarbevezetés Polyaxialis csavarbevezetés Csavarbevezetés a száron Monoaxialis csavarbevezetés Sebzárás Implantátum lista Műszer lista 14-16

1 Bevezetés Implantátum méretválaszték 2 A Vortex polyaxialis lemezrendszernek új tagja

A lemez 2,7 és 3,5 mm-es Vortex csavarokat használ mind a fejen, mind a száron

A VFI (Vortex Fibula) lemezek ugyanolyan magas színvonalú műszerkészletet használnak,

fokozatmentes előfúrásra Műszer és implantátumok egy tálcában Kis számú, optimalizált

1 Vortex distalis fibula lemez Horonyszám a száron Oldal 3 jobb/bal 4 jobb/bal 5 jobb/bal

hornyok a száron A lemez alkalmas minimál invazív műtéttechnika alkalmazására is

lehetőség téves csavarirány meghatározáskor Hajlításkönnyítő hornyok nincs csavarhorony

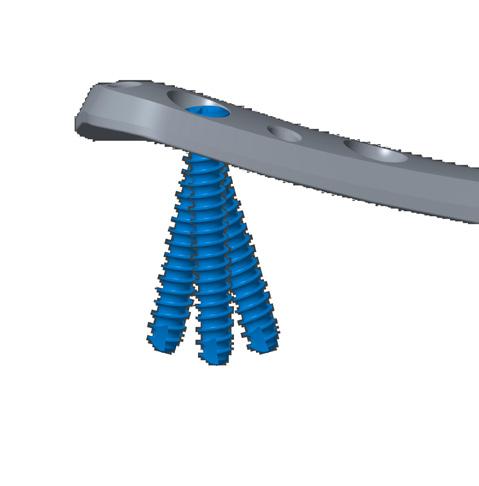

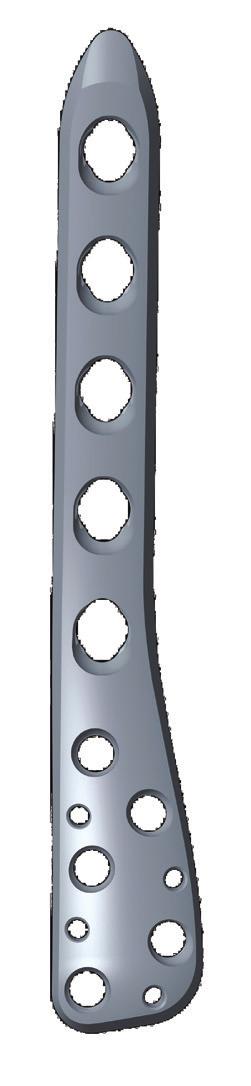

3 1 Bevezetés Implantátum méretválaszték 2 A Vortex polyaxialis lemezrendszernek új tagja van a distalis fibula törésekre. A lemez 2,7 és 3,5 mm-es Vortex csavarokat használ mind a fejen, mind a száron polyaxialis rögzítést lehetővé téve. A VFI (Vortex Fibula) lemezek ugyanolyan magas színvonalú műszerkészletet használnak, mint a többi Vortex rendszer, melyek a műtéti biztonságban és jó gyógyulási tendenciákban nyilvánulnak meg. 1.1 Az implantátum 1.2 A műszerek Poliaxiális szögstabil rendszer fokozatmentes csavar beillesztéssel ±15 -os szögben. ±15 Alkalmas az előre meghatározott alapirányokban illetve a ±15 -os kúpszögben a fokozatmentes előfúrásra Műszer és implantátumok egy tálcában Kis számú, optimalizált műszerkészlet Színkódolt nyomatékcsavarhúzó 2.1 Vortex distalis fibula lemez Horonyszám a száron Oldal 3 jobb/bal 4 jobb/bal 5 jobb/bal 6 jobb/bal 7 jobb/bal 8 jobb/bal Alapanyag Szín anodizált titán szürke Polyaxialis hornyok a száron A lemez alkalmas minimál invazív műtéttechnika alkalmazására is Optimális, előre meghatározott csavarirányok a lemezben Maximum háromszoros korrekciós lehetőség téves csavarirány meghatározáskor Hajlításkönnyítő hornyok nincs csavarhorony deformáció Színkódolt Torx csavarok 1.3 Indikáció Distalis fibula törésekre 2.2 Vortex csavar Ø 2,7 mm 2.3 Vortex csavar Ø 3,5 mm Hossz (mm) 8-34 Hossz (mm) Alapanyag anodizált titán Alapanyag Szín anodizált titán kék Szín zöld 2.4 Corticalis csavar - TX Ø 2,7 mm 2.5 Corticalis csavar - TX Ø 3,5 mm Hossz (mm) 8-14 Alapanyag anodizált titán Hossz (mm) Alapanyag anodizált titán Szín szürke Szín szürke 4 5

3 Műtéti leírás 3.1 A beteg fektetése Hanyattfekvő helyzetben, sugáráteresztő asztalon. A láb neutrális helyzetben. 3.2 Incizió 3.

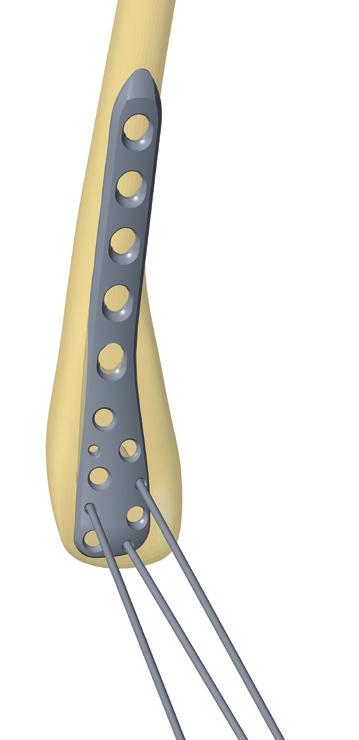

3.3 Ideiglenes rögzítés Reponáljuk a törést és 2 mm-es Kirschner drótokkal rögzítsük ideiglenesen. 3.

4 Lemez kiválasztás Válasszuk a törés jellegének megfelelő méretű lemezt. Szükség esetén modelláljuk a lemezt a műszerkészlet részét képező hajlító eszközökkel. Figyelem!

A lemezen hajlításkönnyítő hornyok vannak, így a hajlítás csavarhorony deformáció nélkül végezhető el. 3.7.

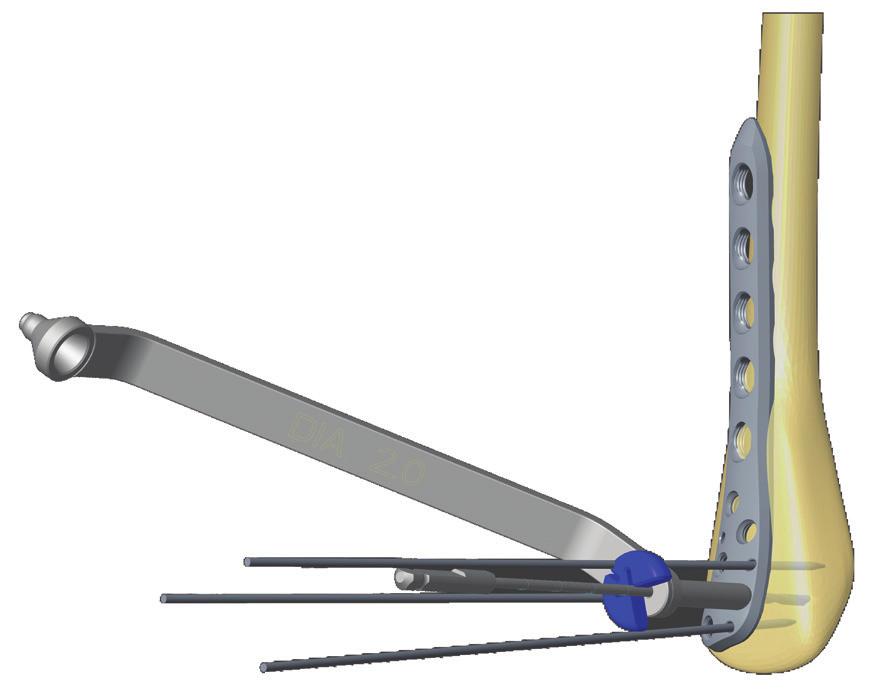

4 3 Műtéti leírás 3.1 A beteg fektetése Hanyattfekvő helyzetben, sugáráteresztő asztalon. A láb neutrális helyzetben. 3.2 Incizió 3.6 Csavar bevezetés A VFI lemezekhez 2,7 mm-es polyaxialis csavarokat javaslunk a fejrészen és 3,5 mm-es polyaxialis csavarokat a szárrészen. Egyenes laterális feltárás a fibula fölött. 3.3 Ideiglenes rögzítés Reponáljuk a törést és 2 mm-es Kirschner drótokkal rögzítsük ideiglenesen. 3.7 Csavar bevezetés a fejrészen Vezessünk 2,7 mm-es polyaxialis csavarokat a lemez fejrészébe. Ezt mono- és polyaxialisan is megtehetjük. 3.4 Lemez kiválasztás Válasszuk a törés jellegének megfelelő méretű lemezt. Szükség esetén modelláljuk a lemezt a műszerkészlet részét képező hajlító eszközökkel. Figyelem! Kerüljük a lemez oda-vissza történő hajlítását. Hajtsuk a hajlító eszközöket ütközésig a horonyba és lehetőleg mindig két szomszédos hornyot használjunk. A lemezen hajlításkönnyítő hornyok vannak, így a hajlítás csavarhorony deformáció nélkül végezhető el Monoaxialis csavarbevezetés (2,7 mm csavarok) Helyezzük a 2,0 mm-es kettős fúrópersely egyenes oldalát a lemez hornyába és végezzük el ezen keresztül a fúrást 2,0 mm-es fúróval. Határozzuk meg a szükséges csavarhosszt hosszjelzővel. Alternativ hosszmérési módszer: Használjuk a kék fúróütközőt, melyet a fúrás előtt közvetlenül a spirális rész fölé helyeztünk. 3.5 A lemez felhelyezése Helyezzük a lemezt a megfelelő pozícióba és rögzítsük ideiglenesen 2 mm-es Kirschner drótokkal. 6 7

3 Műtéti leírás Fúrjunk a 2.0 mm-es perselyen keresztül. Az ütköző alatt leolvasható a szükséges méret. Hajtsuk be a 2,7 mm-es polyaxialis csavarokat T9 csavarhúzóval.

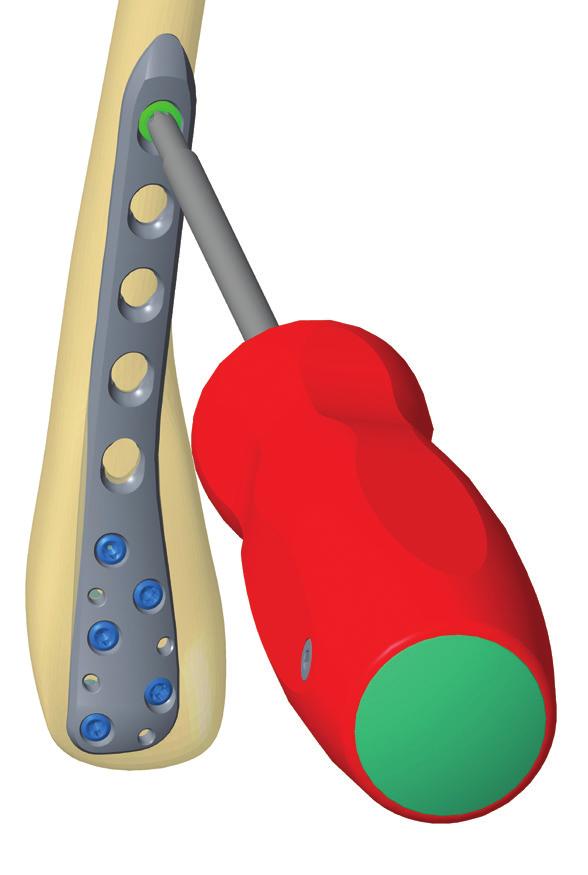

A végső rögzítést mindig a piros nyelű, kék végű nyomaték csavarhúzóval végezzük el. 3.8 Csavarbevezetés a száron A száron mono- és polyaxialis rögzítés is alkalmazható.

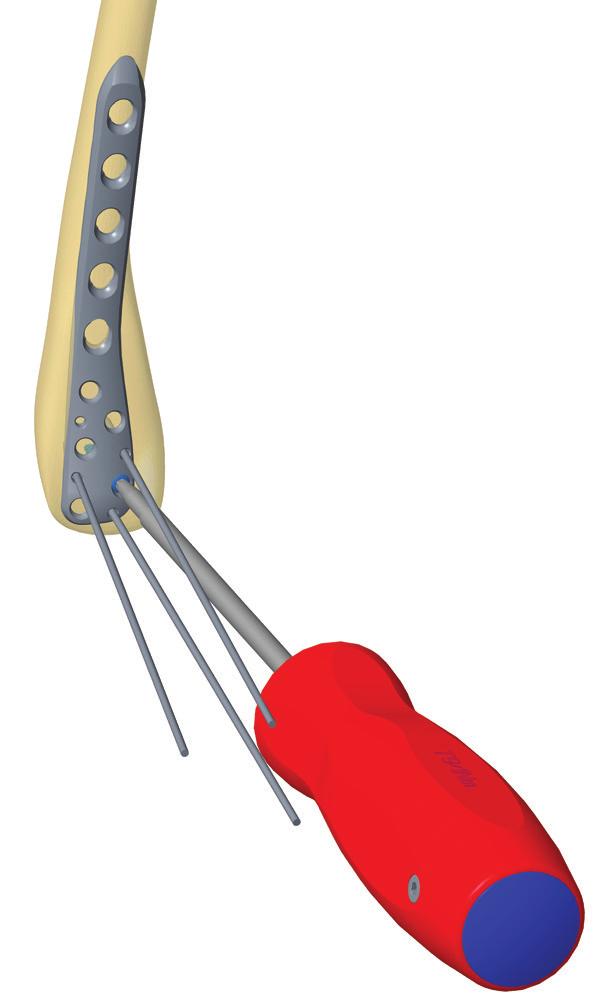

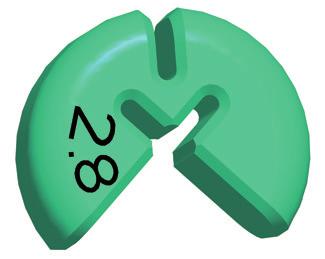

5 3 Műtéti leírás Fúrjunk a 2.0 mm-es perselyen keresztül. Az ütköző alatt leolvasható a szükséges méret. Hajtsuk be a 2,7 mm-es polyaxialis csavarokat T9 csavarhúzóval. A végső rögzítést mindig a piros nyelű, kék végű nyomaték csavarhúzóval végezzük el. Hajtsuk be a 2,7 mm-es polyaxialis csavarokat T9 csavarhúzóval. A végső rögzítést mindig a piros nyelű, kék végű nyomaték csavarhúzóval végezzük el. 3.8 Csavarbevezetés a száron A száron mono- és polyaxialis rögzítés is alkalmazható. Általánosságban a monoaxial is technika javasolt Polyaxialis csavarbevezetés (2,7 mm csavarok) Monoaxialis csavarbevezetés (3,5 mm csavarok) Illesszük a 2.0 mm-es kettős fúrópersely tölcséres végét a lemez hornyába. Ehhez a pozícióhoz képest ±15 fokos szabadság érhető el. Fúrjunk a 2,0 mmes fúróval az optimális irányban, képerősítős kontroll mellett. Mérjük meg a szükséges csavarhosszt a hosszjelzővel. Illesszük a 2,8 mm-es kettős fúrópersely egyenes oldalát a lemez hornyába és fúrjunk a 2,8 mm-es fúróval. Mérjünk csavarhosszt. Használjunk hosszjelzőt vagy helyezzük a zöld fúróütközőt a fúróra, közvetlenül a spirális rész fölé fúrást megelőzően. Fúrjunk a 2,8 mm-es perselyen keresztül. Az ütköző alatt leolvashatjuk a szükséges csavarhosszt. Figyelem! A fúróütközős hosszmérési módszer nem használható, ha a kettős fúrópersely tölcséres oldalán keresztül fúrtunk. 8 9

6 3 Műtéti leírás Hajtsuk be a csavart a T15 csavarhúzóval. A végső rögzítéshez használjuk a piros nyelű, zöld végű nyomaték csavarhúzót. 3.9 Sebzárás Képerősítős ellenőrzés után zárjuk a sebet az általános szabályok szerint

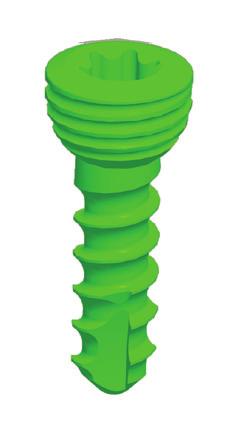

7 4 Implantátum lista Implantátum lista Vortex distalis fibula lemez 4.3 Vortex csavar Ø 3,5 mm Kat szám Méret bal/3h bal/4h bal/5h bal/6h bal/7h bal/8h jobb/3h Kat szám Méret (mm) jobb/4h jobb/5h jobb/6h 4.4 Corticalis csavar - TX Ø 2,7 mm jobb/7h jobb/8h Kat szám Méret (mm) 4.2 Vortex csavar Ø 2,7 mm Kat szám Méret (mm) Corticalis csavar - TX Ø 3,5 mm Kat szám Méret (mm)

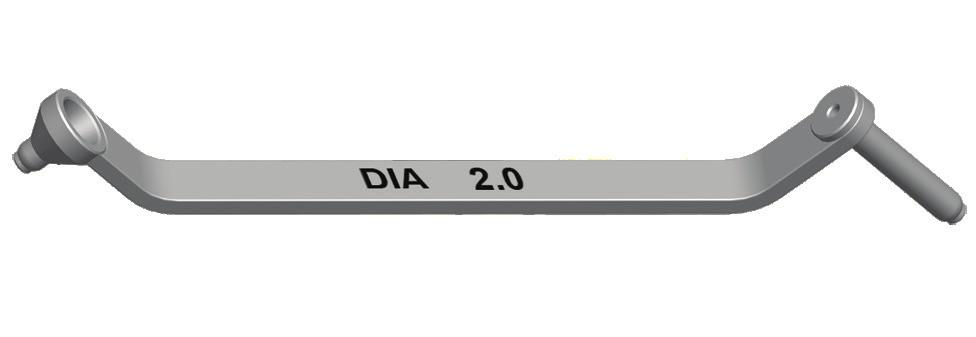

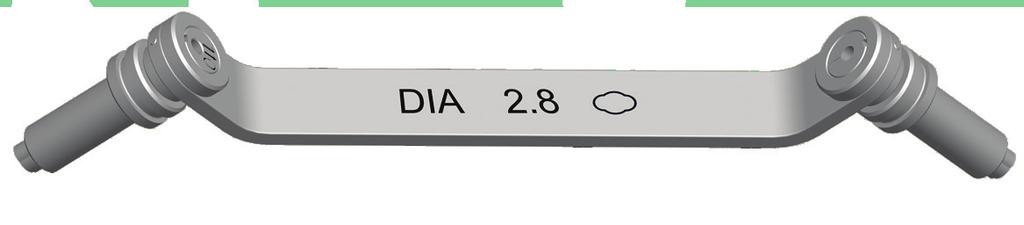

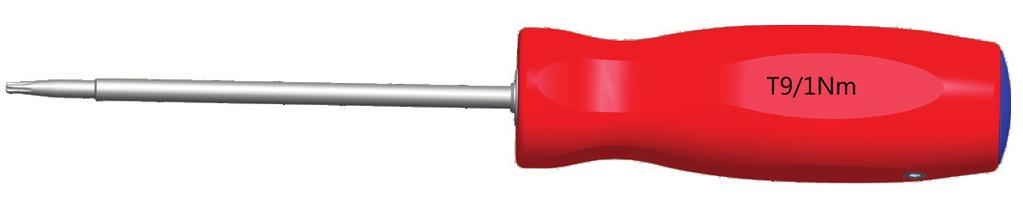

8 5 Műszer lista 5.1 Műszerek Csavarhúzó (T9) Kettős fúrópersely - PAS (2,8 mm) Csavarhúzó (T15) Kettős fúrópersely - V (Small) Nyomaték csavarhúzó (T9 / 1 Nm) Kirschner drót (1,6x150 mm) 5 db Nyomaték csavarhúzó (T15 / 15 Nm) Csavarfogó csipesz (2,8 mm) Csigafúró (2x125 mm) Fúróütköző (kék) (2 mm) 2 db Csigafúró (2,8x135 mm) Fúróütköző (zöld) (2,8 mm) 2 db Kettős fúrópersely - PAS (2 mm) Hosszjelző (2,7-3,5 mm)

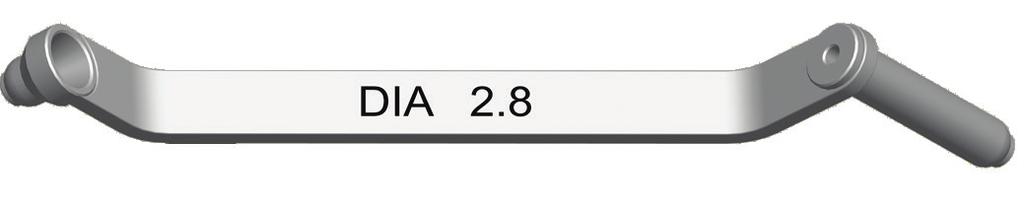

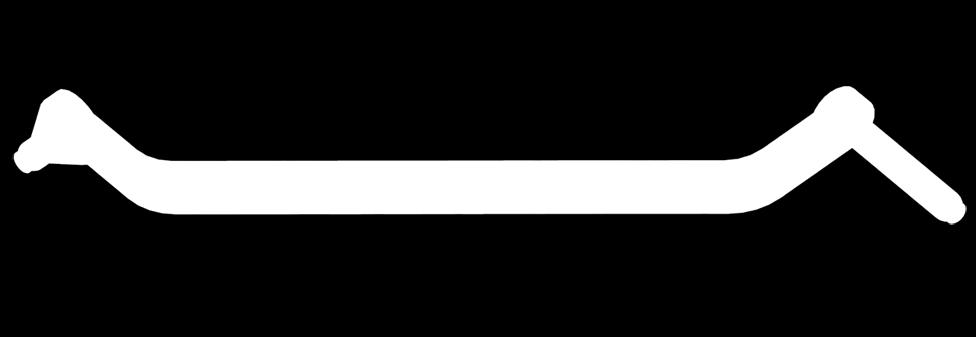

9 5 Műszer lista Lemezhajlító (4 mm) 2 db Lemezhajlító - V (6 mm) 2 db Opcionális műszerek Nyomaték csavarhúzó (T15 1,5 Nm) Nyomaték csavarhúzó (T9 1 Nm)

10 Termékcsalád TRAUMATOLÓGIA 1.1. Velőűrszegek 1.2. Lemezek 1.3. Csavarok 1.4. Fixateur 1.5. Egyéb ORTHOPÉDIA FOGÁSZAT GERINC Kapcsolat cím: 3300 Eger, Faiskola u telefon: fax: Vortex Fibula_hu REV_A 2017/06/02
