Beszerelési útmutató a KIYO AMS6 ülésmasszázs-berendezéshez

Átírás

1 1. A KIYO ülésmasszázs-berendezés (AMS6) tartozékai A tartozékok megnevezése db 1 Masszázsmotor 6 2 Masszázsvezérlő-egység 1 3 Kapcsoló 1 4 Vezetékek 1 Kapcsoló Többfokozatú LED-es nyomógomb, 2 színű Manuális 3 fokozat: zöld LED Automata 3 fokozat: piros LED 1

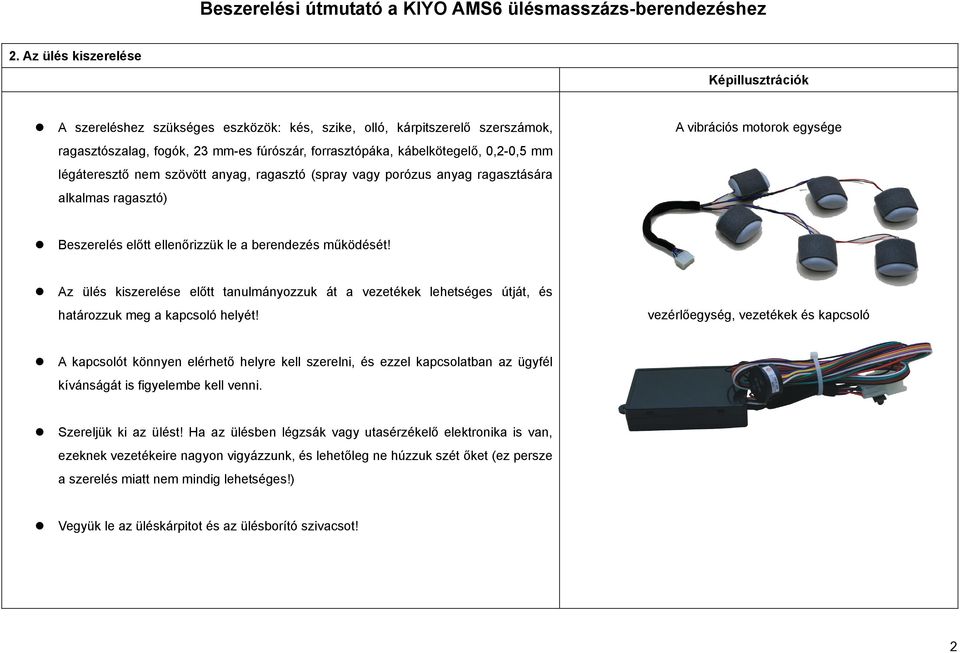

2 2. Az ülés kiszerelése A szereléshez szükséges eszközök: kés, szike, olló, kárpitszerelő szerszámok, ragasztószalag, fogók, 23 mm-es fúrószár, forrasztópáka, kábelkötegelő, 0,2-0,5 mm légáteresztő nem szövött anyag, ragasztó (spray vagy porózus anyag ragasztására alkalmas ragasztó) A vibrációs motorok egysége Beszerelés előtt ellenőrizzük le a berendezés működését! Az ülés kiszerelése előtt tanulmányozzuk át a vezetékek lehetséges útját, és határozzuk meg a kapcsoló helyét! vezérlőegység, vezetékek és kapcsoló A kapcsolót könnyen elérhető helyre kell szerelni, és ezzel kapcsolatban az ügyfél kívánságát is figyelembe kell venni. Szereljük ki az ülést! Ha az ülésben légzsák vagy utasérzékelő elektronika is van, ezeknek vezetékeire nagyon vigyázzunk, és lehetőleg ne húzzuk szét őket (ez persze a szerelés miatt nem mindig lehetséges!) Vegyük le az üléskárpitot és az ülésborító szivacsot! 2

3 3. A masszázsmotorok elhelyezése és a kábelek vezetése Egy filctollal jelöljük meg a masszázsmotorok helyét az ülésen. A masszázsmotorok helye alapvetően a derék, hát és vállak mindkét oldala, de beszerelés előtt mindenképpen kérjük ki az ügyfél véleményét, és vegyük figyelembe a kívánságait. A masszázsmotorok helye semmiképpen nem lehet kemény, fémes tárgyak közvetlen közelében, hogy elkerüljük a vibráció okozta zajhatást. A motorok helyének meghatározása után egy késsel vájjunk megfelelő méretű mélyedéseket az ülés szivacsába. A mélyedések mélységét úgy kell meghatározni, hogy a motorok magasságának 2/3-át fogadják be, 1/3 rész pedig álljon ki a szivacsból. A motorok vezetékeinek is vájjunk utat a szivacsban! 3

4 4. A masszázsmotorok rögzítése Ragasztózzuk be a motorok vájatait a szivacsban és a motorok alsó felét. Helyezzük a vájatokba a motorokat, és nyomjuk őket erősen a szivacsra, majd a vezetékeket is helyezzük a nekik szánt vájatokba. A motorok rögzítése után ragasztózzuk be a felső, kiálló felüket is, és takarjuk be megfelelő nagyságra szabott, vékony anyaggal (ha VH35 üléshűtőt is szerelünk az ülésbe, az ahhoz mellékelt védőlap elegendő, azzal, hogy a masszázsmotoroknak abba is lyukakat kell vágni). 4

5 5. A vezérlőegység, a kapcsoló és a kábelek szerelése Keressünk helyet az ülésfűtés-kapcsolónak, és kérjük ki erről az ügyfél véleményét is (a leggyakrabban használt helyek a középkonzol, az ülés oldalborítása, a sebességváltó konzolja vagy a műszerfal valamelyik pontja). Áramot a szivargyújtó vezetékéből vegyünk Piros kábel: +12V Fekete kábel : - (testkábel) A kiválasztott beszerelési helyről távolítsuk el a borítást! Jelöljük meg a kapcsoló helyét, majd fúrjunk egy 23 mm-es lyukat! A kapcsolót kívülről nyomjuk a lyukba a teljes illeszkedésig! A piros vezeték a +, a fekete vezeték a (test)kábel. A kapcsoló helyének fúrása 23 mm-es lyukfúróval Minden kábelt tökéletesen kell rögzíteni, hogy elkerüljük a menet közbeni vibrációkat és zajokat. Szereljük vissza a helyére azt a borítást, amelyikbe a kapcsolót tettük! Ellenőrizzük le a működését, majd fejezzük be az ülés visszaszerelését! 5

6 6. A vezérlőegység és a kábelek szerelése A vezérlőegység lehetséges elhelyezését a kábelek hosszúsága szabja meg. Az egységet általában az ülés alá vagy a padlózatra praktikus felszerelni. A padlózathoz a vezérlőegységet csavarokkal rögzítsük! Ha a vezérlőegységnek nem találunk megfelelő helyet a padlózaton, akkor az ülés alá is rögzíthetjük. Gyorskötözőkkel, ragasztószalaggal szorosan rögzítsük az ülés aljához! A kábeleket az ülés és a szőnyeg alatt vezessük el! A kábelek vezetésekor figyeljünk oda arra, hogy a vezetékek ne kerüljenek szúrós, éles alkatrészek közelébe! 6

7 A masszírozó egység hűtőegységgel kombinálva A vezérlőegység és a kapcsoló Kapcsoló a sebességváltó konzolján. A kész, összeszerelt ülés A masszázsmotorok elhelyezése (a hűtőventilátorok opcionális tartozékok) A kapcsolók elhelyezési példái. Rögzített masszázsmotorok és vezetékek. A vezérlőegység elhelyezése a padlólemezen, a szőnyeg alatt. 7

8 Használati útmutató a KIYO AMS6 ülésmasszázs-berendezéshez Képillusztráció A Kiyo AMS6 ülésmasszázs-berendezést manuális és automata módban üzemeltethetjük, melyek közül a minél hatékonyabb masszázshoz az automata módot javasoljuk. A manuális üzemmódot a kapcsoló bal oldalán levő M kapcsoló indítja, üzem közben a ZÖLD LED világít. Az automata üzemmódot a kapcsoló jobb oldalán levő A kapcsoló indítja, üzem közben a PIROS LED világít. A kapcsoló 3 fokozatú, az egyes fokozatok a masszírozó funkció erőteljességét növelik. A manuális funkció a masszázsberendezést egyszerű programozott módban működteti. Az automata funkció a masszázsberendezést 8 féle programozott módban, ezeket a módokat váltogatva működteti. A masszázsberendezés egy bekapcsolással 7 percig üzemel, majd automatikusan kikapcsol. Amennyiben működés közben szeretnénk kikapcsolni a masszázsberendezést, ezt 3 módon tehetjük meg: Automata üzemmód: PIROS LED Manuális üzemmód: ZÖLD LED - nyomjuk az A vagy az M kapcsolót legalább 2 másodpercig - automata üzemmód esetén nyomjuk meg az M kapcsolót - manuális üzemmód esetén nyomjuk meg az A kapcsolót 8
