1 GE Lighting Solutions Felszerelési útmutató Lumination LED világítótestek Függesztett LED-es armatúra (EP14 sorozat) Jellemzők Hosszú élettartam ( óra névleges élettartam) 5 év jótállás IP30 Száraz helyen történő használatra MIELŐTT HOZZÁKEZDENE A MUNKÁHOZ, olvassa el figyelmesen az összes tudnivalót! FIGYELMEZTETÉS! ÁRAMÜTÉS VESZÉLYE! A termék ellenőrzése, felszerelése és leszerelése előtt kapcsolja ki a tápellátást. Gondoskodjon az elektromos szerelvények megfelelő földeléséről. TŰZVESZÉLY! Kövesse az IEC összes előírását, valamint a helyi szabályozásokat. Csak UL vagy IEC jóváhagyással rendelkező bemeneti/kimeneti csatlakozást alkalmazzon. Minimális keresztmetszet: 18 AWG (0,82 mm 2 ). Őrizze meg ezeket az utasításokat! A terméket csak a gyártó által meghatározott módon használja. Ha kérdése adódna, vegye fel a kapcsolatot a gyártóval.

2 A függesztőszerelvények közötti távolság meghatározása Egyetlen armatúra felszerelésének módja: Függesztőszerelvény 1179 mm (46,4 hüvelyk) (függesztőszerelvények közötti távolság) Világítótest Több armatúra felszerelésének módja: 1193 mm (47 hüvelyk) 1193 mm (47 hüvelyk) 1. világítótest 2. világítótest 3. világítótest 4. világítótest 5. világítótest A bal és jobb oldali világítótest függesztőszerelvényei közötti távolság = 1193 mm (47 hüvelyk) A középső világítótestek függesztőszerelvényei közötti távolság = Példa: Öt egység egymás utáni felszerelése esetén az 1. (bal oldali) és 5. (jobb oldali) világítótest függesztőszerelvényei közötti távolság 1193 mm (47 hüvelyk), a 2., 3. és 4. (középső) világítótestek függesztőszerelvényei közötti távolság pedig.

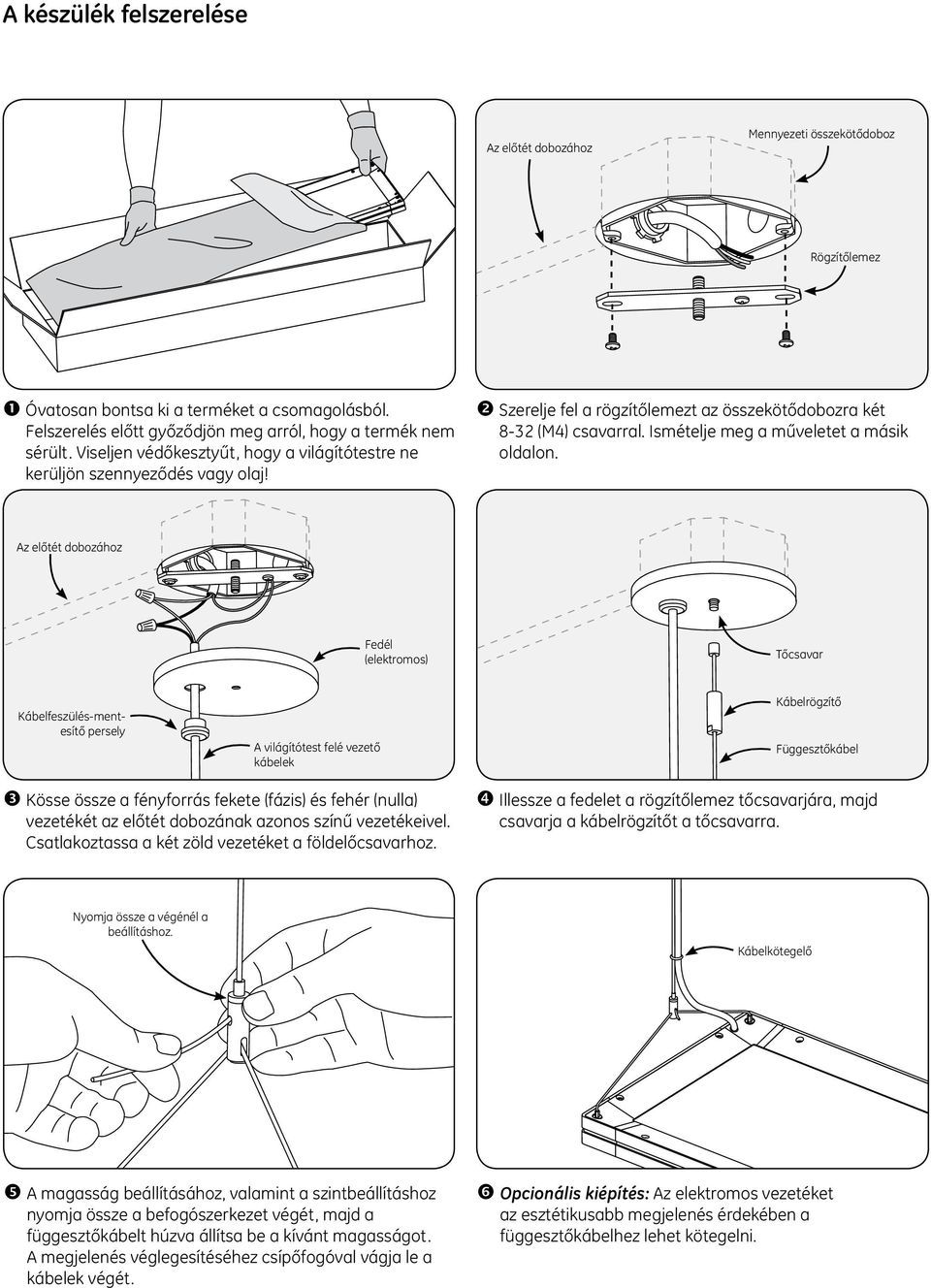

3 A készülék felszerelése Az előtét dobozához Mennyezeti összekötődoboz Rögzítőlemez Óvatosan bontsa ki a terméket a csomagolásból. Felszerelés előtt győződjön meg arról, hogy a termék nem sérült. Viseljen védőkesztyűt, hogy a világítótestre ne kerüljön szennyeződés vagy olaj! Szerelje fel a rögzítőlemezt az összekötődobozra két 8-32 (M4) csavarral. Ismételje meg a műveletet a másik oldalon. Az előtét dobozához Fedél (elektromos) Tőcsavar Kábelfeszülés-mentesítő persely A világítótest felé vezető kábelek Kábelrögzítő Függesztőkábel Kösse össze a fényforrás fekete (fázis) és fehér (nulla) vezetékét az előtét dobozának azonos színű vezetékeivel. Csatlakoztassa a két zöld vezetéket a földelőcsavarhoz. Illessze a fedelet a rögzítőlemez tőcsavarjára, majd csavarja a kábelrögzítőt a tőcsavarra. Nyomja össze a végénél a beállításhoz. Kábelkötegelő A magasság beállításához, valamint a szintbeállításhoz nyomja össze a befogószerkezet végét, majd a függesztőkábelt húzva állítsa be a kívánt magasságot. A megjelenés véglegesítéséhez csípőfogóval vágja le a kábelek végét. Opcionális kiépítés: Az elektromos vezetéket az esztétikusabb megjelenés érdekében a függesztőkábelhez lehet kötegelni.

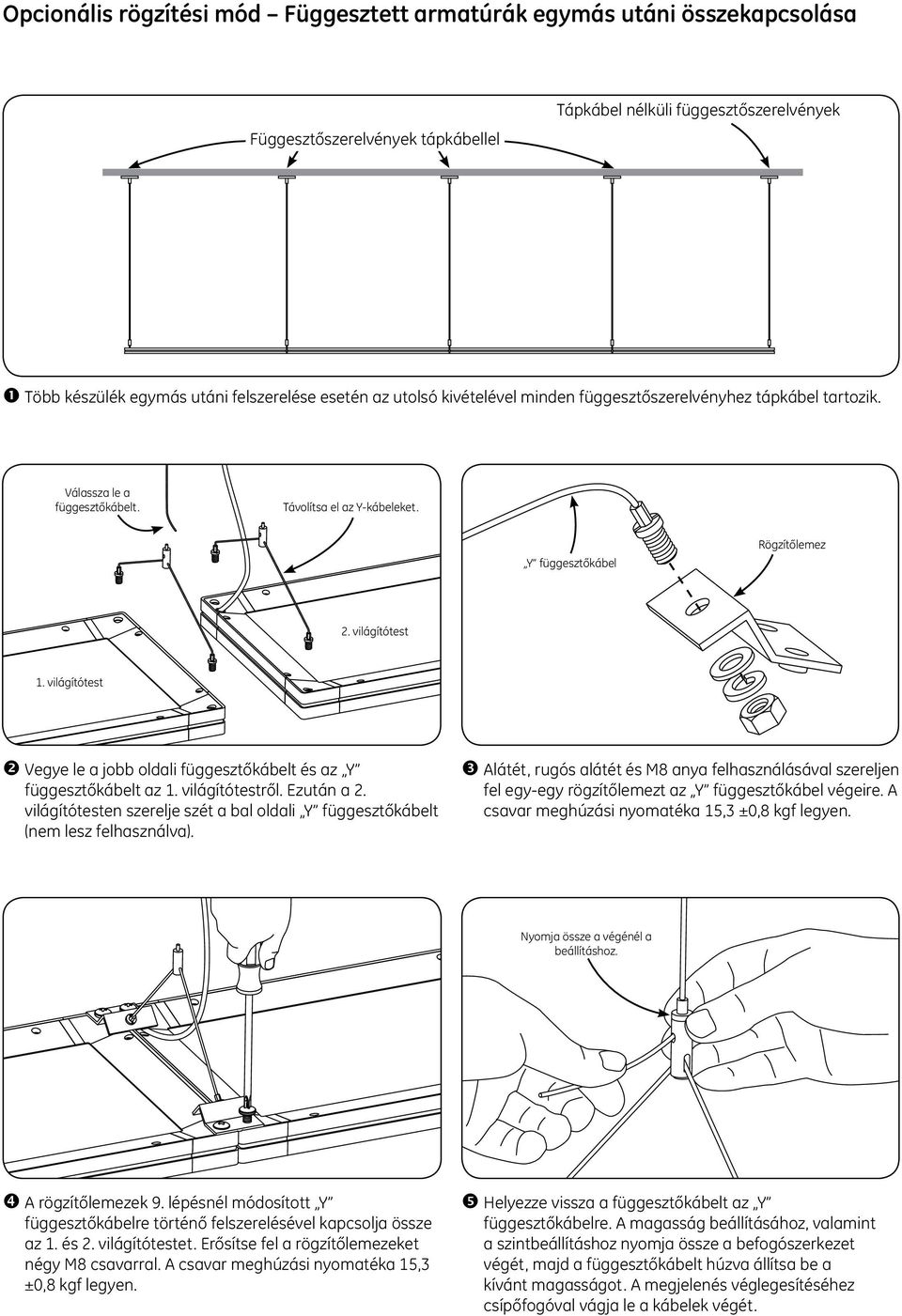

4 Opcionális rögzítési mód Függesztett armatúrák egymás utáni összekapcsolása Függesztőszerelvények tápkábellel Tápkábel nélküli függesztőszerelvények Több készülék egymás utáni felszerelése esetén az utolsó kivételével minden függesztőszerelvényhez tápkábel tartozik. Válassza le a függesztőkábelt. Távolítsa el az Y-kábeleket. Y függesztőkábel Rögzítőlemez 2. világítótest 1. világítótest Vegye le a jobb oldali függesztőkábelt és az Y függesztőkábelt az 1. világítótestről. Ezután a 2. világítótesten szerelje szét a bal oldali Y függesztőkábelt (nem lesz felhasználva). Alátét, rugós alátét és M8 anya felhasználásával szereljen fel egy-egy rögzítőlemezt az Y függesztőkábel végeire. A csavar meghúzási nyomatéka 15,3 ±0,8 kgf legyen. Nyomja össze a végénél a beállításhoz. A rögzítőlemezek 9. lépésnél módosított Y függesztőkábelre történő felszerelésével kapcsolja össze az 1. és 2. világítótestet. Erősítse fel a rögzítőlemezeket négy M8 csavarral. A csavar meghúzási nyomatéka 15,3 ±0,8 kgf legyen. Helyezze vissza a függesztőkábelt az Y függesztőkábelre. A magasság beállításához, valamint a szintbeállításhoz nyomja össze a befogószerkezet végét, majd a függesztőkábelt húzva állítsa be a kívánt magasságot. A megjelenés véglegesítéséhez csípőfogóval vágja le a kábelek végét.

5 Elektromos bekötés Vegye le a burkolatot. 1/4-20 csavarok Bekötési szerelvények Vegye le az előtét dobozának burkolatát. Óvatosan távolítsa el a bemeneti váltakozófeszültségű vezetékek furatának záróelemét. A vezetékek védelme érdekében helyezze a felsorolt elektromos szerelvényeket a furatokba. Két 1/4-20 csavarral rögzítse az előtét dobozát egy megfelelő szerkezeti elemre. Váltakozófeszültségű vezeték A világítótest felé A fényerőszabályozó egység felé (opcionális) Csatlakoztassa a váltakozó áramú vezeték fekete (fázis), fehér (nulla) és zöld vezetékét a sorkapocshoz. Ezután csatlakoztassa a világítótest piros, kék és zöld vezetéket a sorkapocshoz. Helyezze vissza az elektromos doboz burkolatát. Vegye le a világítótest előlapjáról a védőfóliát. Opcionális fényerő-szabályozó: A fényerő-szabályozó egység bekötésekor a vezetékeket külön, 20 mm-es furathoz használható tömszelencével ellátott furaton keresztül, a betáplálási kör vezetékeitől legalább 6,4 mm (0,250 hüvelyk) távolságra kell vezetni. Az előtétek maximális felszerelési távolsága A tápvezeték keresztmetszete Vezetékhossz* 18 AWG (0,82 mm 2 ) 18 m (59,0 láb) 16 AWG (1,31 mm 2 ) 30 m (98,4 láb) 14 AWG (2,08 mm 2 ) 47 m (154,2 láb) 12 AWG (3,31 mm 2 ) 76 m (249,3 láb) * Az armatúra 2 m hosszúságú (6,6 láb) a tápvezetékével együtt számolva GE Lighting Solutions A GE Lighting Solutions, LLC a General Electric Company leányvállalata. A Lumination a GE Lighting Solutions, LLC védjegye. A GE márkanév és logó a General Electric Company védjegyei GE Lighting Solutions, LLC. Az itt közölt információk bejelentés nélkül megváltozhatnak. Minden érték kiszámított vagy laboratóriumi körülmények között mért jellemző érték IND
