1 NWA1300-NJ Gyors Indítási Útmutató b/g/n Falban lévő PoE Hozzáférési pont Firmware Verzió kiadás, 0 / 2011 ALAPÉRTELMEZETT BEJELENTKEZÉSI RÉSZLETEK Felhasználónév admin Jelszó 1234 TARTALOM 2011 ZyXEL Communications Corporation

2 Eszköz elemei Telefonos port LED izzók Ethernet port Visszaállítás gomb Ethernet port Telefonos port

3 Magyar A csomag tartalma Egy-egységes csomagolás Egy NWA1300-NJ Egy Gyors Indítási Útmutató Egy Támogató CD Egy Ethernet kábel Egy telefon kábel Egy falban lévő felszerelési készlet Két konzol Két M3 Lemezcsavar és alátét Egy fali előlap Egy fedő előlap Eko csomagolás Tíz NWA1300-NJ Egy Gyors Indítási Útmutató Egy Támogató CD Tíz falban lévő felszerelési készlet

4 A Hardver telepítése 1. Csúsztassa a mellékelt csavarokat úgy, hogy illeszkedjenek az NWA 1300-NJ alján és tetején lévő csavar lyukakhoz. Használja a mellékelt M3 lemezcsavarokat és alátéteket, hogy biztonságosan felerősítse a konzolt az NWA1300-NJ-re. Három lyuk található a konzolon, melyek lehetővé teszik, hogy beállítsa az NWA1300-NJ mélységét a falba. 2. Csúsztassa az NWA1300-NJ-t a fali előlapra. Illessze össze a konzolon lévő csavar lyukakat az előlap csavar lyukaival. Az előlapon lévő két csavar lyuk közötti távolság 60 mm.

5 Magyar 3. Húzza ki a telefont vagy hálózati eszközt a jelenlegi fali kivezetésből, ha van ilyen. Távolítsa el a kivezetést a falból. Az ajánlott telefon fali kivezetés méretei mm x mm x mm. 4. A falon keresztül csatlakoztassa az Ethernet kábelt a PoE kapcsolóból az RJ-45 portba és a telefon kábelt a telefon kapcsolótáblából (ha elérhető) az NWA1300-NJ hátoldalán lévő RJ-11 portba.

6 5. Szerelje fel az NWA1300-NJ-t a fali kimeneti dobozba. Erősítse meg a két csavart, hogy az NWA1300-NJ biztonságosan a falban vagy a lambériában legyen. 6. Csatlakoztassa a fedő előlapot. Óvatosan, de határozottan nyomja meg a fedőlapot, míg az a helyére pattan.

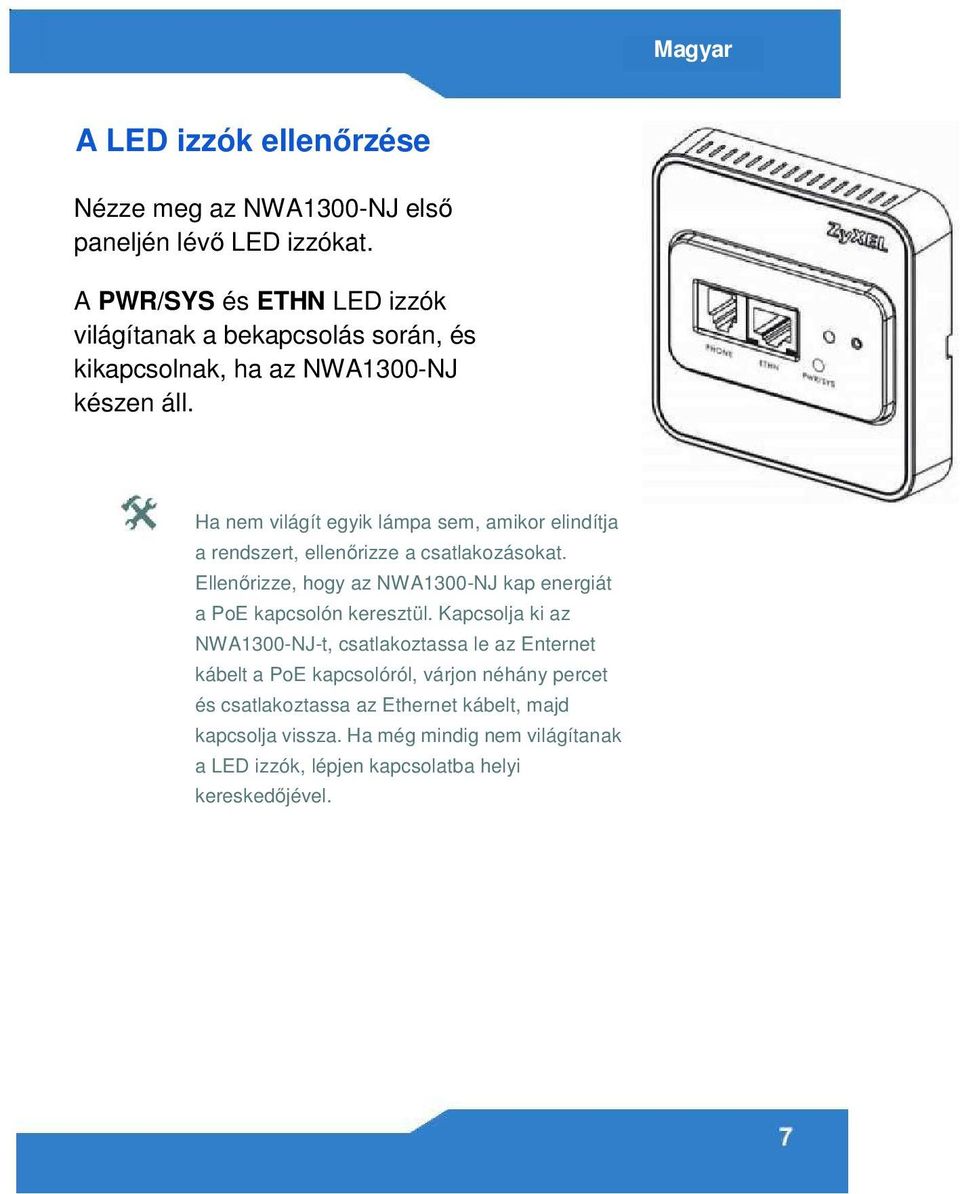

7 Magyar A LED izzók ellenőrzése Nézze meg az NWA1300-NJ első paneljén lévő LED izzókat. A PWR/SYS és ETHN LED izzók világítanak a bekapcsolás során, és kikapcsolnak, ha az NWA1300-NJ készen áll. Ha nem világít egyik lámpa sem, amikor elindítja a rendszert, ellenőrizze a csatlakozásokat. Ellenőrizze, hogy az NWA1300-NJ kap energiát a PoE kapcsolón keresztül. Kapcsolja ki az NWA1300-NJ-t, csatlakoztassa le az Enternet kábelt a PoE kapcsolóról, várjon néhány percet és csatlakoztassa az Ethernet kábelt, majd kapcsolja vissza. Ha még mindig nem világítanak a LED izzók, lépjen kapcsolatba helyi kereskedőjével.

8 Az NWA 1300-NJ kezelése Miután beszerelte az NWA1300-NJ-t a falba és csatlakoztatta a PoE kapcsolóhoz, az NWA1300-NJ konfigurálásához használhatja a Web konfigurátort vagy egy Vállalati Hálózati Központot (ENC). A Web Konfigurátor használatához csatlakoztasson egy számítógépet (A) az NWA1300-NJ első panelén lévő Ethernet porthoz vagy vezeték nélkül csatlakoztasson (B) minden NWA1300-NJ-t az egyéni konfigurációhoz. Az NWA1300-NJ WAN portja alapértelmezés szerint DHCP kliens módra van beállítva. Csatlakoztasson egy bekapcsolt DHCP szerverrel ellátott routert (R), hogy meghatározza az NWA1300-NJ-t IP-címként. Ajánljuk, hogy a Vállalati Hálózati Központot (ENC) arra használja, hogy ellássa és kezelje az NWA1300-NJ-t. A részletes utasításokat megtalálja az ENC dokumentációjában.

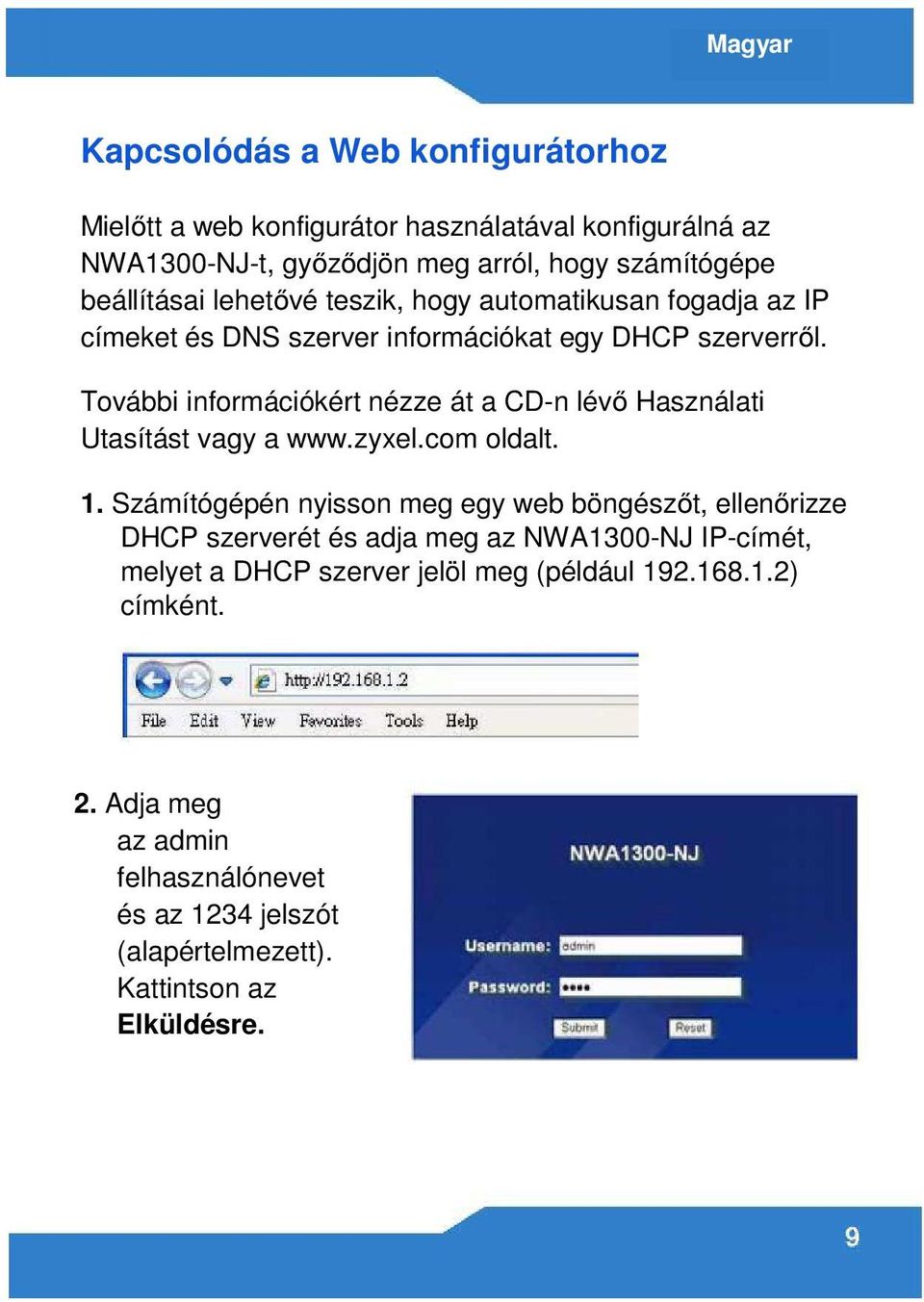

9 Magyar Kapcsolódás a Web konfigurátorhoz Mielőtt a web konfigurátor használatával konfigurálná az NWA1300-NJ-t, győződjön meg arról, hogy számítógépe beállításai lehetővé teszik, hogy automatikusan fogadja az IP címeket és DNS szerver információkat egy DHCP szerverről. További információkért nézze át a CD-n lévő Használati Utasítást vagy a oldalt. 1. Számítógépén nyisson meg egy web böngészőt, ellenőrizze DHCP szerverét és adja meg az NWA1300-NJ IP-címét, melyet a DHCP szerver jelöl meg (például ) címként. 2. Adja meg az admin felhasználónevet és az 1234 jelszót (alapértelmezett). Kattintson az Elküldésre.

10 Ha nem nyílik meg a bejelentkezési képernyő, ellenőrizze, hogy engedélyezte a web böngésző számára a felugó ablakok megnyitását, a JavaScripteket és a Java engedélyeket. 3. Megjelenik a fő képernyő. A vezeték nélküli biztonság beállítása Alapértelmezés szerint nincs bekapcsolt vezeték nélküli biztonság az NWA1300-NJ-n. Ha nem állít be vezeték nélküli biztonságot, bárki, aki az adatátviteli tartományon belül van, használhatja az NWA1300-NJ-t, hogy hozzáférjen a hálózatához és az Internethez. A vezeték nélküli biztonsági beállítások konfigurálását a Használati Utasításban találja meg. Vezeték nélküli csatlakozás az NWA1300-NJ-hez Manuálisan konfigurálja a vezeték nélküli klienseket, hogy vezeték nélküli hálózatra csatlakoztassa az NWA1300-NJ-t. Ha nem konfigurálta az NWA1300-NJ vezeték nélküli beállításait, használja az alapértelemzett vezeték nélküli "ZyXEL" SSID-t (hálózati név). 10

11 Magyar Ha nem tud vezeték nélkül csatlakozni az NWA1300- NJ-hez, ellenőrizze, hogy helyes SSID-t adott meg és helyes biztonsági kulcsot vitt be. Ha ez nem működik, győződjön meg arról, hogy számítógépe vezeték nélküli hálózati adaptere be van kapcsolva, ehhez kattintson a vezeték nélküli adapter ikonjára, majd kattintson az Engedélyezésre. Nézze át a CD-n lévő Használati Utasítást vagy a oldalt további információkért. Hasznos volt ez az útmutató? Küldje el megjegyzéseit a következő oldalra: techwriters@zyxel.com.tw.
