1 Védjegyek A NETGEAR, a NETGEAR logó, valamint a Connect with Innovation a NETGEAR, Inc. és/vagy leányvállalatai védjegyei és/vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az információk előzetes bejelentés nélkül változhatnak. NETGEAR, Inc. Minden jog fenntartva. Megfelelés A legfrissebb EU megfelelőségi nyilatkozatot a következő címen találja: Törvényi előírásokra vonatkozó tájékoztatásért tekintse meg a következő webhelyet: A hálózati kábel csatlakoztatása előtt olvassa el a törvényi előírásokra vonatkozó dokumentumot. Telepítés NETGEAR ac vezeték nélküli hozzáférési pont WAC120 A csomag tartalma A doboz az alábbi alkatrészeket tartalmazza. WiFi On/Off Fali konzol WPS UTP hálózati kábel WAC120 vezeték nélküli hozzáférési pont Hálózati adapter WiFi On/Off WPS NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA február

2 Az ábrák segítségével csatlakoztassa a vezeték nélküli hozzáférési pontot, vagy kövesse a jelen tájékoztatófüzet részletes utasításait. Internet Ethernet-kábel Modem Hozzáférési pont Ethernet-kábel Hozzáférési pont 1. lehetőség 1. Konfigurálja a hozzáférési pontot a hálózathoz. További információért lásd A hozzáférési pont beállítása című részt az 2. oldalon. 2. Csatlakoztassa a modemet az internethez. 3. Csatlakoztassa a modemet a hozzáférési ponthoz a hozzáférési pont hátoldalán található LAN-porton keresztül. Internet 2. lehetőség 1. Konfigurálja a hozzáférési pontot a hálózathoz. További információért lásd A hozzáférési pont beállítása című részt az 2. oldalon. Támogatás Köszönjük, hogy NETGEAR terméket választott. A készülék telepítését követően keresse meg a sorozatszámot a készülék címkéjén, és a számmal regisztrálja a terméket a következő webhelyen: Regisztrálnia kell termékét, mielőtt igénybe vehetné a NETGEAR telefonos ügyfélszolgálatát. Javasoljuk, hogy regisztrálja termékét a NETGEAR weboldalán keresztül. Támogatásért ezen a webhelyen léphet kapcsolatba a NETGEAR munkatársaival: vagy hívja a következő számot (csak az Egyesült Államok területén): NETGEAR. Más országok telefonszámaiért keresse fel a webhelyet. A frissítésekért és internetes támogatásért látogasson el a következő webhelyre: Javasoljuk, hogy csak hivatalos NETGEAR támogatási forrásokat használjon. A használati útmutatót a weboldalról vagy a termék felhasználói felületén lévő hivatkozásról töltheti le. Hálózati kapcsoló Csatlakoztassa a modemet az internethez. Ethernet-kábel Ethernet-kábel 3. Csatlakoztassa a modemet egy hálózati kapcsolóhoz. 4. Csatlakoztassa a hozzáférési pontot ugyanahhoz a hálózati kapcsolóhoz.

3 Tartalom A hozzáférési pont beállítása... 2 A hozzáférési pont telepítése... 3 LED-ek... 5 Csatlakozás a WiFi hálózatra... 6 A hozzáférési pont beállításainak megtekintése és módosítása... 7 A hozzáférési pont felszerelése a falra... 9 Hibaelhárítási tanácsok

4 A hozzáférési pont beállítása A hozzáférési pont használata előtt csatlakoznia kell a hozzáférési ponthoz, és el kell végeznie a LAN és a vezeték nélküli hozzáférés beállítását. ¾ A hozzáférési ponthoz történő csatlakoztatáshoz: 1. Konfigurálja a számítógépet a következő fix IP-címmel: , a pedig az alhálózati maszk címe legyen. A fix IP-cím konfigurálásával kapcsolatos tudnivalókért olvassa el az utasításokat, vagy a számítógéphez tartozó online segítséget. 2. Csatlakoztassa az Ethernet-kábelt a számítógéphez. 3. Az Ethernet-kábel másik végét csatlakoztassa a hozzáférési pont LAN-portjához. 4. A hálózati adapter egyik végét csatlakoztassa a hozzáférési ponthoz, a másik végét pedig egy dugaszolóaljzatba. 5. Nyomja meg az On/Off (be-kikapcsoló) gombot a hozzáférési ponton. 6. A hozzáférési ponthoz csatlakoztatott számítógépen gépelje be a böngésző címsorába a címet. Megjelenik a bejelentkezési képernyő. 7. Adja meg a felhasználónévhez az admin szót, a jelszóhoz pedig a password szót. Megjelenik a hozzáférési pont internetes kezelőfelülete. ¾ A LAN és a vezeték nélküli hozzáférés beállításának elvégzéséhez: 1. Jelentkezzen be a hozzáférési pontra. 2. Válassza a Configuration > IP > IP Settings (Konfiguráció > IP > IP-beállítások) menüpontot. 2

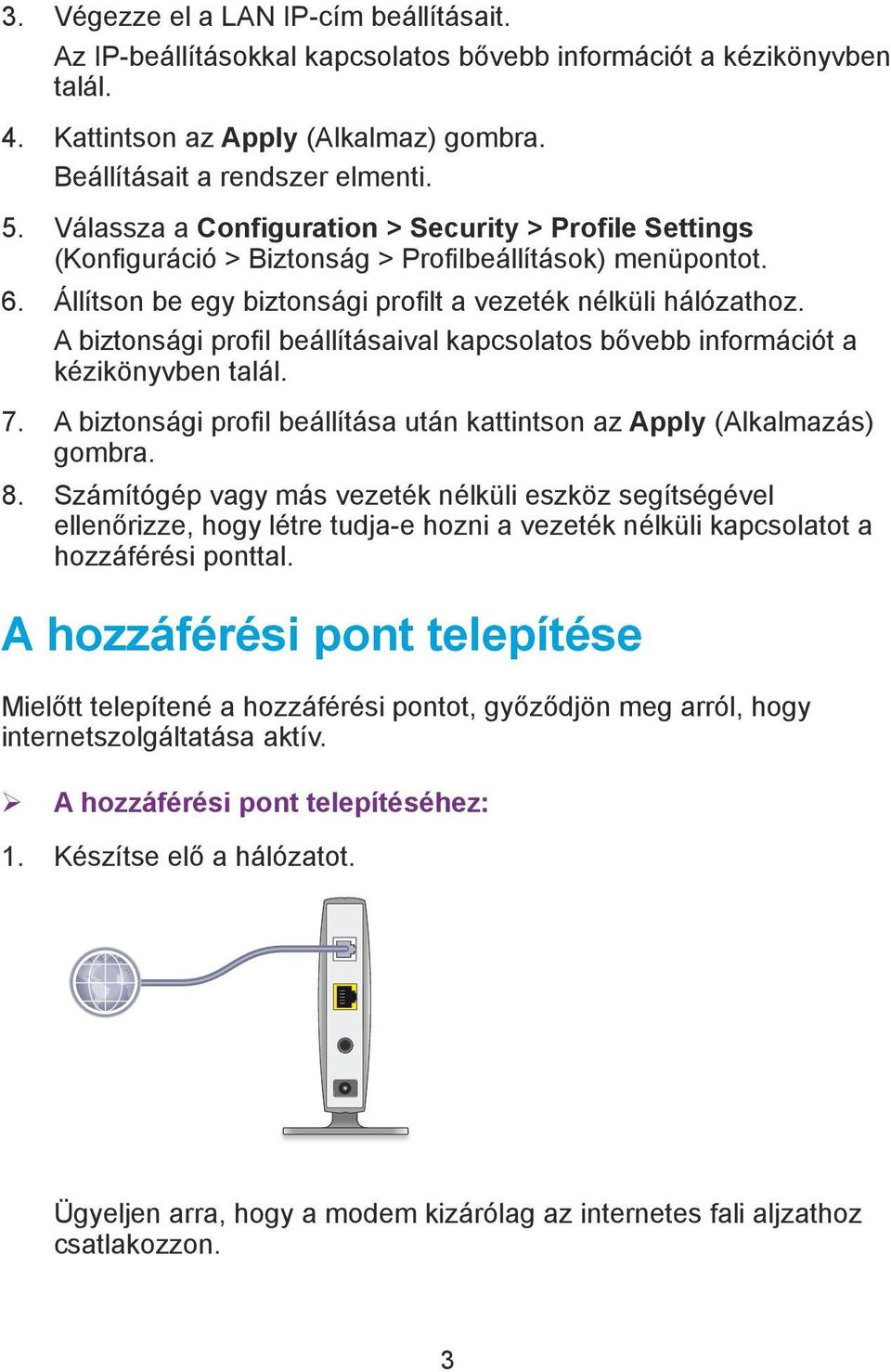

5 3. Végezze el a LAN IP-cím beállításait. Az IP-beállításokkal kapcsolatos bővebb információt a kézikönyvben talál. 4. Kattintson az Apply (Alkalmaz) gombra. Beállításait a rendszer elmenti. 5. Válassza a Configuration > Security > Profile Settings (Konfiguráció > Biztonság > Profilbeállítások) menüpontot. 6. Állítson be egy biztonsági profilt a vezeték nélküli hálózathoz. A biztonsági profil beállításaival kapcsolatos bővebb információt a kézikönyvben talál. 7. A biztonsági profil beállítása után kattintson az Apply (Alkalmazás) gombra. 8. Számítógép vagy más vezeték nélküli eszköz segítségével ellenőrizze, hogy létre tudja-e hozni a vezeték nélküli kapcsolatot a hozzáférési ponttal. A hozzáférési pont telepítése Mielőtt telepítené a hozzáférési pontot, győződjön meg arról, hogy internetszolgáltatása aktív. ¾ A hozzáférési pont telepítéséhez: 1. Készítse elő a hálózatot. Ügyeljen arra, hogy a modem kizárólag az internetes fali aljzathoz csatlakozzon. 3

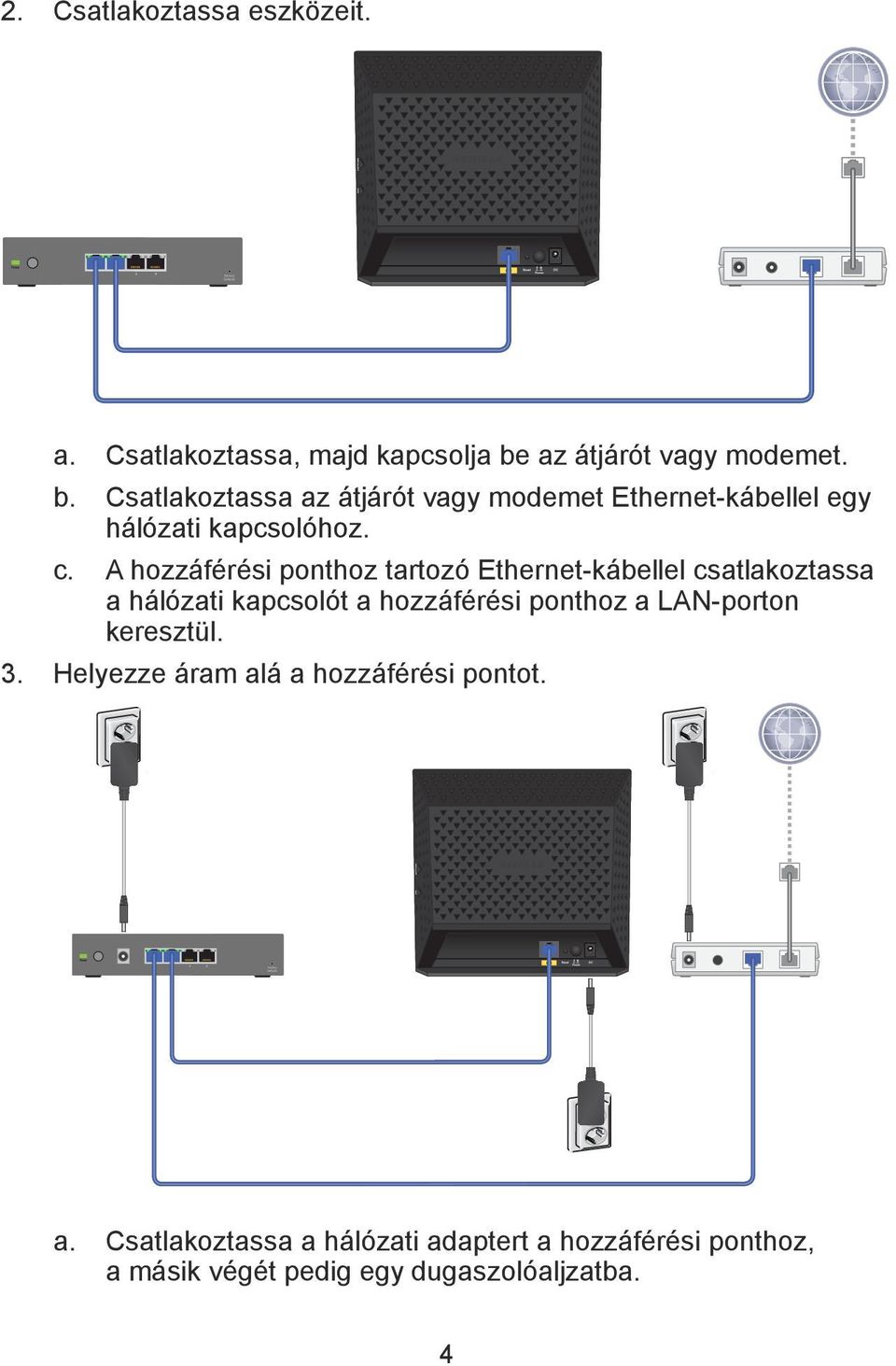

6 Csatlakoztassa eszközeit. a. Csatlakoztassa, majd kapcsolja be az átjárót vagy modemet. b. Csatlakoztassa az átjárót vagy modemet Ethernet-kábellel egy hálózati kapcsolóhoz. c. A hozzáférési ponthoz tartozó Ethernet-kábellel csatlakoztassa a hálózati kapcsolót a hozzáférési ponthoz a LAN-porton keresztül. 3. Helyezze áram alá a hozzáférési pontot. a. Csatlakoztassa a hálózati adaptert a hozzáférési ponthoz, a másik végét pedig egy dugaszolóaljzatba. 4

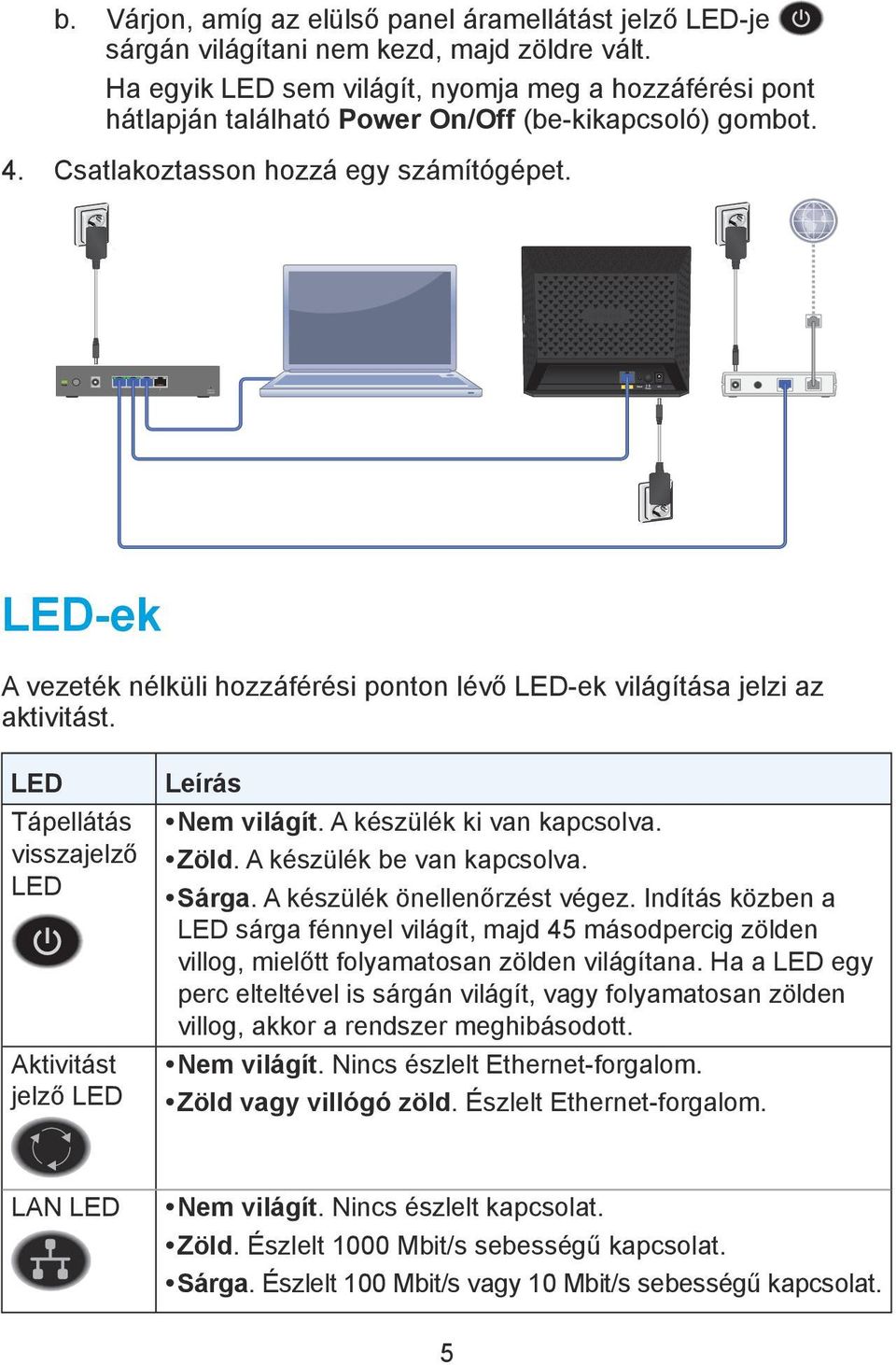

7 b. Várjon, amíg az elülső panel áramellátást jelző LED-je sárgán világítani nem kezd, majd zöldre vált. Ha egyik LED sem világít, nyomja meg a hozzáférési pont hátlapján található Power On/Off (be-kikapcsoló) gombot. 4. Csatlakoztasson hozzá egy számítógépet. LED-ek A vezeték nélküli hozzáférési ponton lévő LED-ek világítása jelzi az aktivitást. LED Tápellátás visszajelző LED Aktivitást jelző LED Leírás Nem világít. A készülék ki van kapcsolva. Zöld. A készülék be van kapcsolva. Sárga. A készülék önellenőrzést végez. Indítás közben a LED sárga fénnyel világít, majd 45 másodpercig zölden villog, mielőtt folyamatosan zölden világítana. Ha a LED egy perc elteltével is sárgán világít, vagy folyamatosan zölden villog, akkor a rendszer meghibásodott. Nem világít. Nincs észlelt Ethernet-forgalom. Zöld vagy villógó zöld. Észlelt Ethernet-forgalom. LAN LED Nem világít. Nincs észlelt kapcsolat. Zöld. Észlelt 1000 Mbit/s sebességű kapcsolat. Sárga. Észlelt 100 Mbit/s vagy 10 Mbit/s sebességű kapcsolat. 5

8 LED WiFi LED Leírás Nem világít. A 2,4G-s és 5G-s hálózat ki van kapcsolva. Zöld. A 2,4G-s és 5G-s hálózat elérhető. Villogó zöld. Észlelt 2,4G-s vagy 5G s vezeték nélküli hálózat. Lassan villógó zöld. WPS bekapcsolva. Csatlakozás a WiFi hálózatra Használhatja a WiFi Protected Setup (WPS) funkciót, vagy kiválaszthatja a WiFi hálózatot, és beírhatja annak jelszavát. A számítógépen vagy a WiFi-eszközön található WPS gombbal kapcsolatos segítségért tekintse meg a számítógéphez vagy az eszközhöz mellékelt vonatkozó utasításokat vagy az online súgót. Néhány régebbi készülék nem képes a WPS használatára. ¾ Csatlakozás a hálózathoz WPS használatával: 1. Tartsa lenyomva a hozzáférési pont WPS gombját 2-3 másodpercig. A hozzáférési pont WiFi LED-je három másodpercig lassan zölden villog, majd három másodpercre kialszik. 2. Két percen belül a számítógépen vagy a WiFi-eszközön nyomja meg a WPS gombot, vagy kattintson a képernyőn megjelenő WPS gombra. A hozzáférési pont WiFi LED-je zölden villog, ha a számítógép vagy WiFi-eszköz csatlakozik a hozzáférési ponthoz. 3. Egyéb számítógépek és WiFi-eszközök hozzáadásához ismételje meg a műveletet. ¾ A hálózat kiválasztásához és a jelszó beírásához: 1. Nyissa meg a hozzáférési ponthoz csatlakoztatni kívánt számítógép vagy WiFi-készülék WiFi-kapcsolatokat kezelő szoftverét. A szoftver megkeresi az adott területen elérhető WiFi-hálózatokat. 2. Keresse meg és válassza ki a hozzáférési pont WiFi-hálózat nevét (SSID). Az SSID a készülék címkéjén található. 6

9 3. Adja meg a hozzáférési pont jelszavát (ha megváltoztatta, akkor az új jelszót), majd kattintson a Connect (Csatlakozás) gombra. A jelszó a készülék címkéjén található. 4. További számítógépek és WiFi-s készülékek hozzáadásához ismételje meg az 1-3. lépéseket. A hozzáférési pont beállításainak megtekintése és módosítása A hozzáférési pont beállításainak megtekintéséhez vagy módosításához jelentkezzen be a hozzáférési pontra. Bejelentkezés a hozzáférési pontra ¾ A hozzáférési pontra való bejelentkezéshez: 1. Csatlakoztasson egy számítógépet vagy egy WiFi-eszközt a hozzáférési ponthoz. Használhat Ethernet-kábelt, vagy WiFi hálózatra is kapcsolódhat. Vezetékes kapcsolat esetén Ethernet-kábel segítségével csatlakoztassa a számítógépet ahhoz a hálózati kapcsolóhoz, amelyhez a hozzáférési pont csatlakoztatva van. WiFi hálózathoz való kapcsolathoz válassza ki a WiFi hálózatot, és csatlakozzon hozzá. 2. Indítson el egy webböngészőt. 3. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési képernyő. 4. Adja meg a felhasználónévhez az admin szót, a jelszóhoz pedig a password szót (ha megváltoztatta, akkor az új jelszót.) Megjelenik a hozzáférési pont internetes kezelőfelülete. 7

10 A rendszergazdai jelszó módosítása ¾ A rendszergazdai jelszó módosításához: 1. Indítson el egy webböngészőt. 2. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési képernyő. 3. Adja meg a felhasználónévhez az admin szót, a jelszóhoz pedig a password szót (ha megváltoztatta, akkor az új jelszót.) Megjelenik a hozzáférési pont internetes kezelőfelülete. 4. Válassza a Maintenance > Password > Change Password (Karbantartás > Jelszó > Jelszó módosítása) menüpontot. 5. Adja meg a régi jelszavát, majd az új jelszót kétszer. 6. Kattintson az Apply (Alkalmaz) gombra. A rendszer elmenti a beállításokat. Az elfelejtett WiFi biztonsági jelszó megkeresése Az előzetesen beállított WiFi-jelszó az útválasztó címkéjén található. Ha megváltoztatta WiFi jelszavát és elfelejtette azt, jelentkezzen be a hozzáférési pontba a jelenlegi WiFi jelszó megtekintéséhez. ¾ A hozzáférési ponthoz való csatlakoztatáshoz és a WiFi jelszó megtekintéséhez: 1. Csatlakoztassa a számítógépet Ethernet-kábellel a hozzáférési ponthoz az egyik fekete Ethernet-porton keresztül. 2. Indítson el egy webböngészőt. 3. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési képernyő. 4. Írja be a hozzáférési pont felhasználónevét és jelszavát. Az alapértelmezett felhasználónév az admin, az alapértelmezett jelszó pedig a password. Használhatja az alapértelmezett bejelentkezési adatokat, ha nem módosította azokat. 8

11 Megjelenik a hozzáférési pont internetes kezelőfelülete. 5. Válassza a Wireless Settings (Vezeték nélküli beállítások) lehetőséget. A képernyő Security Options (Biztonsági beállítások) részén látható a WiFi jelszó. A hozzáférési pont felszerelése a falra A WAC120 hozzáférési pont tartozékát képezi egy fali konzol. A hozzáférési pont beállítása és konfigurálása után itt az idő, hogy felszerelje a falra. ¾ A hozzáférési pont felszerelése a falra: 1. Tartsa meg a fali konzolt azon a helyen, ahová majd fel kívánja szerelni. 2. Keresse meg a két csavarfuratot a konzolon, és ceruzával jelölje be őket a falon. 3. Csavarja be a két csavart a falba a jelzett helyeken. 9

12 4. Csúsztassa a hozzáférési pont alját a konzolba úgy, hogy a helyére kattanjon. 5. A konzol nyílásán keresztül dugja be az Ethernet és a tápkábelt a hozzáférési pontba. 10

13 6. Akassza fel a konzolt a falba csavart két csavarra. Hibaelhárítási tanácsok Ez a fejezet tippeket tartalmaz a felmerülő egyszerűbb problémák kezeléséhez. További hibaelhárítási információkat a kézikönyv hibaelhárításra vonatkozó fejezetében talál. Probléma Ok Lehetséges megoldás A hozzáférési ponton semmilyen jelzőfény nem világít. A LAN LED nem világít. A hozzáférési pont nincs áram alatt. Hardvercsatlakozási hiba lépett fel. Ellenőrizze, hogy a tápkábelt csatlakoztatta-e a hozzáférési ponthoz, és bedugta-e egy működő dugaszolóaljzatba. Ellenőrizze, hogy az On/Off (be-kikapcsoló) gomb On (Be) helyzetben van-e. Ellenőrizze, hogy a hozzáférési ponthoz mellékelt NETGEAR hálózati adaptert használja-e. Ellenőrizze, hogy a kábelcsatlakozók megfelelően csatlakoznak-e a hozzáférési ponthoz, valamint a hálózati kapcsolóhoz. Ellenőrizze, hogy a hálózati kapcsoló be van-e kapcsolva. 11

14 Probléma Ok Lehetséges megoldás A vezeték nélküli kapcsolat LED-je nem világít. Nem lehet konfigurálni a hozzáférési pontot böngésző segítségével. Nem lehet elérni az internetet vagy a helyi hálózatot vezeték nélküli eszközről. Nem működik a vezeték nélküli kapcsolat. Többféle lehetséges ok. Konfigurációs hiba. Ha a vezeték nélküli kapcsolatot jelző fény továbbra sem világít, válassza le a hálózati adaptert az áramforrásról, majd csatlakoztassa újból. Jelentkezzen be a hozzáférési pontba, és ellenőrizze, hogy a vezeték nélküli adók bekapcsolt állapotban vannak-e. Ha a vezeték nélküli hálózat jelzőfénye továbbra sem világít, forduljon a NETGEAR munkatársaihoz. Ellenőrizze, hogy a hozzáférési pont megfelelően van-e telepítve, be van-e kapcsolva, és világítanak-e a LAN LED-ek. Ellenőrizze, hogy a számítógép IPcíme a hozzáférési pont tartományán belül van-e. A hozzáférési pont alapértelmezett IP-címe , az alapértelmezett alhálózati maszk pedig Lépjen ki a böngészőből, törölje a gyorsítótár tartalmát, törölje a sütiket, és indítsa újra a böngészőt. Ellenőrizze, hogy a vezeték nélküli eszköz és a hozzáférési pont SSID-je és vezeték nélküli biztonsági beállításai megegyeznek-e. A vezeték nélküli eszköz TCP/IPbeállításai nem megfelelőek a hálózattal történő kommunikációhoz. Indítsa újra a vezeték nélküli eszközt, és ellenőrizze, hogy a TCP/IP helyesen van-e beállítva ehhez a hálózathoz. A hozzáférési pont alapértelmezés szerinti értékeivel lehet, hogy nem működik az Ön hálózata. Hasonlítsa össze a hozzáférési pont alapértelmezés szerinti konfigurációját és a hálózatában lévő egyéb eszközök konfigurációját. Bővebb információt a hozzáférési pont alapértelmezett beállítási értékeinek módosításáról a kézikönyvben talál. 12
