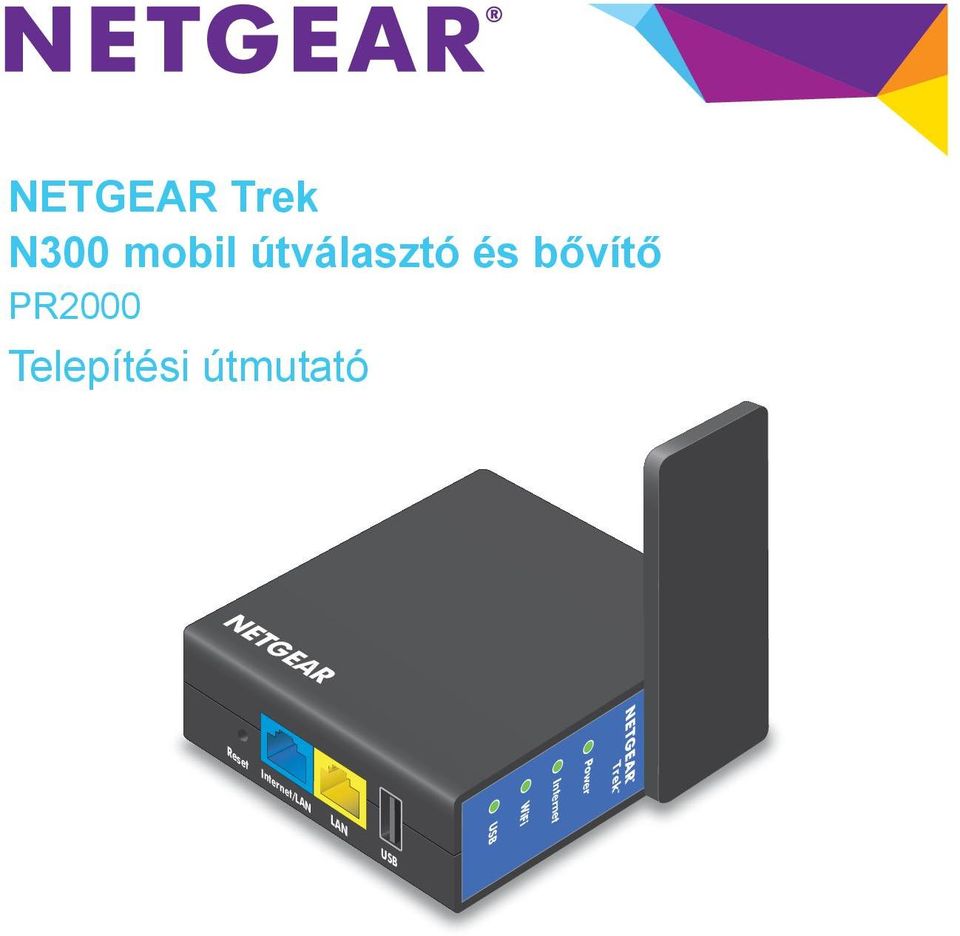

1 NETGEAR Trek N300 mobil útválasztó és bővítő PR2000 Telepítési útmutató NETGEAR Reset /LAN LAN USB WiFi Power USB

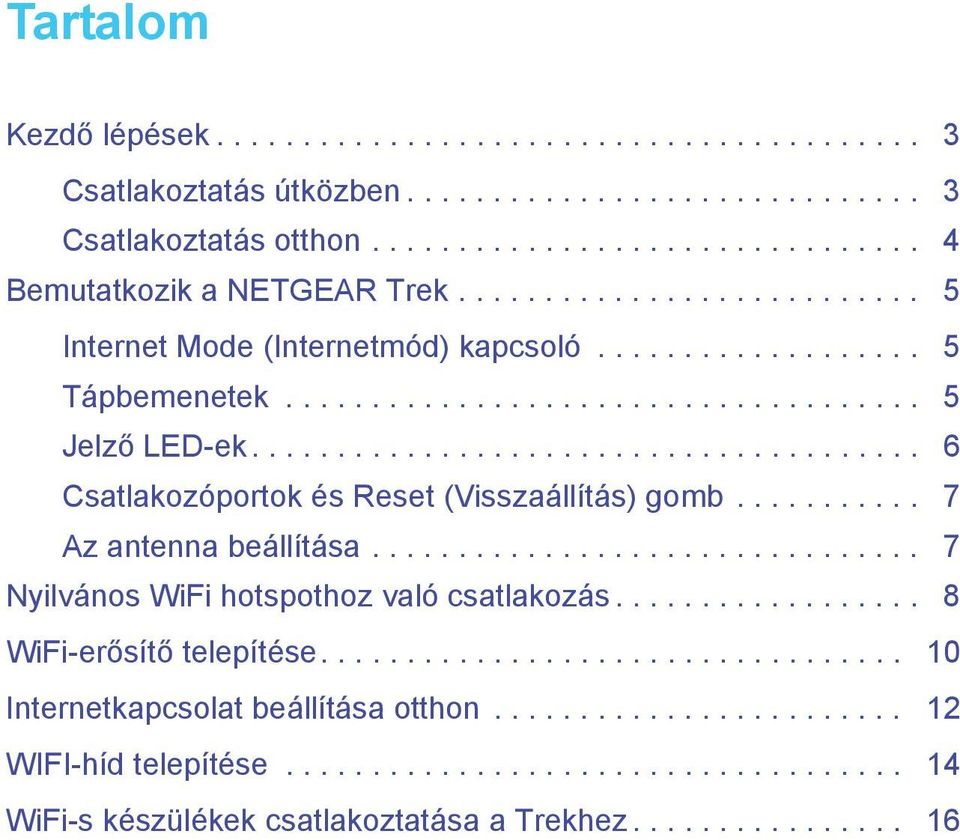

2 Tartalom Kezdő lépések Csatlakoztatás útközben Csatlakoztatás otthon Bemutatkozik a NETGEAR Trek Mode (mód) kapcsoló Tápbemenetek Jelző LED-ek Csatlakozóportok és Reset (Visszaállítás) gomb Az antenna beállítása Nyilvános WiFi hotspothoz való csatlakozás WiFi-erősítő telepítése kapcsolat beállítása otthon WIFI-híd telepítése WiFi-s készülékek csatlakoztatása a Trekhez

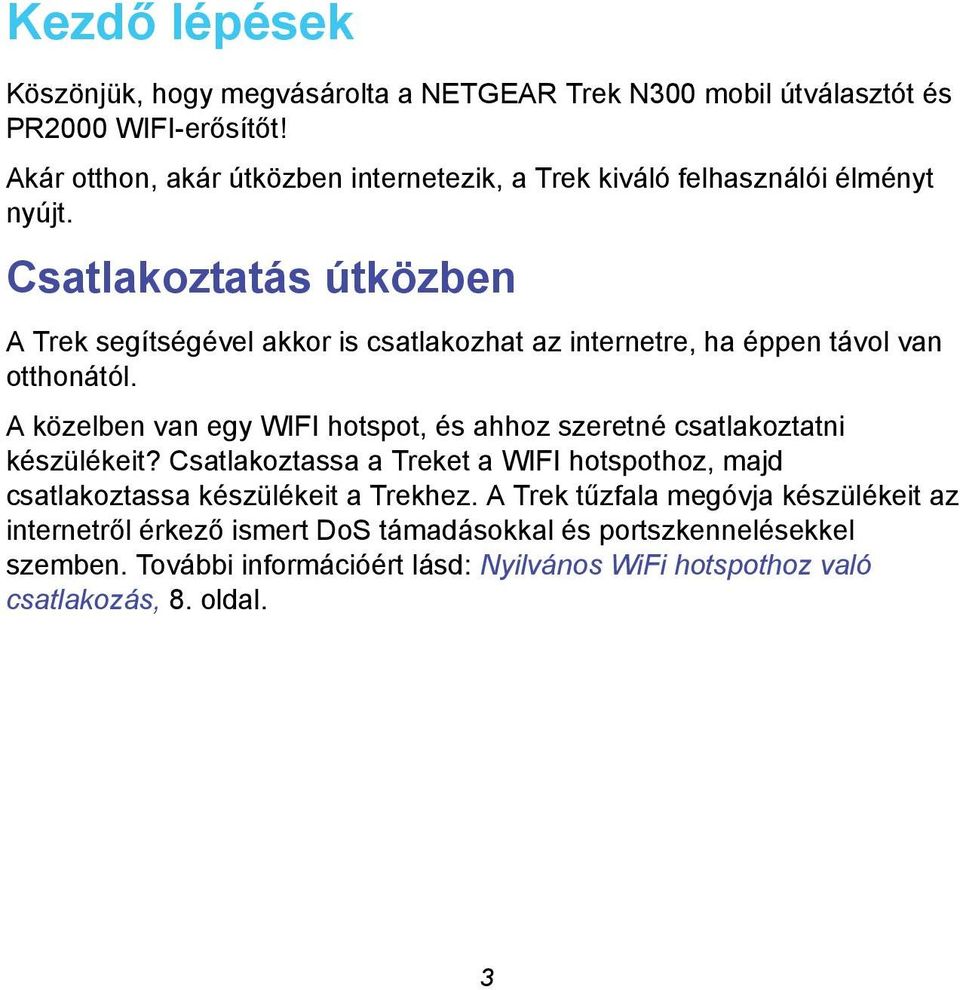

3 Kezdő lépések Köszönjük, hogy megvásárolta a NETGEAR Trek N300 mobil útválasztót és PR2000 WIFI-erősítőt! Akár otthon, akár útközben internetezik, a Trek kiváló felhasználói élményt nyújt. Csatlakoztatás útközben A Trek segítségével akkor is csatlakozhat az internetre, ha éppen távol van otthonától. A közelben van egy WIFI hotspot, és ahhoz szeretné csatlakoztatni készülékeit? Csatlakoztassa a Treket a WIFI hotspothoz, majd csatlakoztassa készülékeit a Trekhez. A Trek tűzfala megóvja készülékeit az internetről érkező ismert DoS támadásokkal és portszkennelésekkel szemben. További információért lásd: Nyilvános WiFi hotspothoz való csatlakozás, 8. oldal. 3

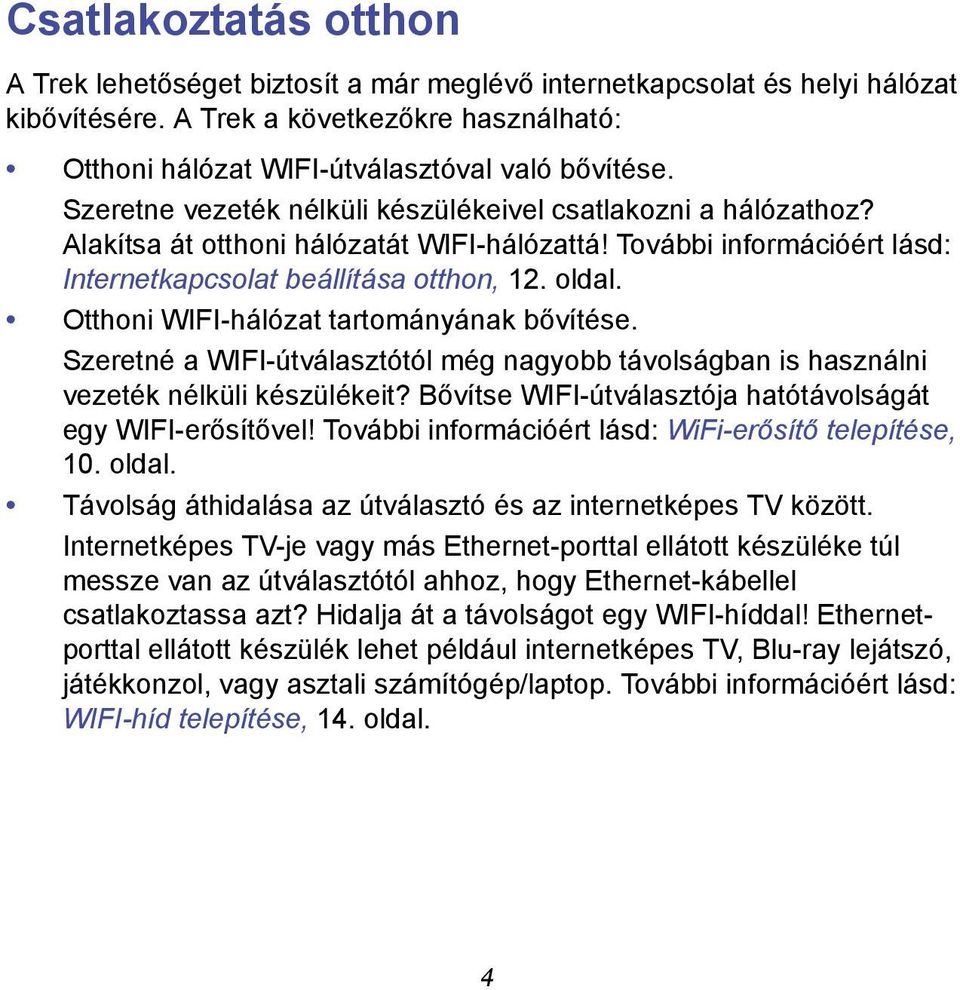

4 Csatlakoztatás otthon A Trek lehetőséget biztosít a már meglévő internetkapcsolat és helyi hálózat kibővítésére. A Trek a következőkre használható: Otthoni hálózat WIFI-útválasztóval való bővítése. Szeretne vezeték nélküli készülékeivel csatlakozni a hálózathoz? Alakítsa át otthoni hálózatát WIFI-hálózattá! További információért lásd: kapcsolat beállítása otthon, 12. oldal. Otthoni WIFI-hálózat tartományának bővítése. Szeretné a WIFI-útválasztótól még nagyobb távolságban is használni vezeték nélküli készülékeit? Bővítse WIFI-útválasztója hatótávolságát egy WIFI-erősítővel! További információért lásd: WiFi-erősítő telepítése, 10. oldal. Távolság áthidalása az útválasztó és az internetképes TV között. képes TV-je vagy más Ethernet-porttal ellátott készüléke túl messze van az útválasztótól ahhoz, hogy Ethernet-kábellel csatlakoztassa azt? Hidalja át a távolságot egy WIFI-híddal! Ethernetporttal ellátott készülék lehet például internetképes TV, Blu-ray lejátszó, játékkonzol, vagy asztali számítógép/laptop. További információért lásd: WIFI-híd telepítése, 14. oldal. 4

5 Wired Power Off Wireles Power WiFi USB Bemutatkozik a NETGEAR Trek Keresse meg a hardverelemeket a Treken. Mode (mód) kapcsoló Válassza ki az Ön által használt internetmódot. via Wired Power Off Wireles via Wired Power Off Wireles A kapcsoló a következő állások között kapcsolgatható: Wired (Vezetékes): Csatlakozzon az internethez Ethernet-kábel segítségével. Power off (Kikapcsolás): A Trek kikapcsolása. Wireless (Vezeték nélküli): Csatlakozzon az internethez vezeték nélküli kapcsolaton keresztül. Tápbemenetek A Trek árammal való ellátásához használja a következő módszerek egyikét: Váltakozó áramú tápkábel: Csatlakoztassa az egységet egy elektromos aljzathoz. Micro USB-kábel: Csatlakoztassa egy Micro USB-kábel egyik végét az egységhez, a másikat pedig egy másik készülék USB-portjához. via Wired Power Off Wireles NETGEAR 5

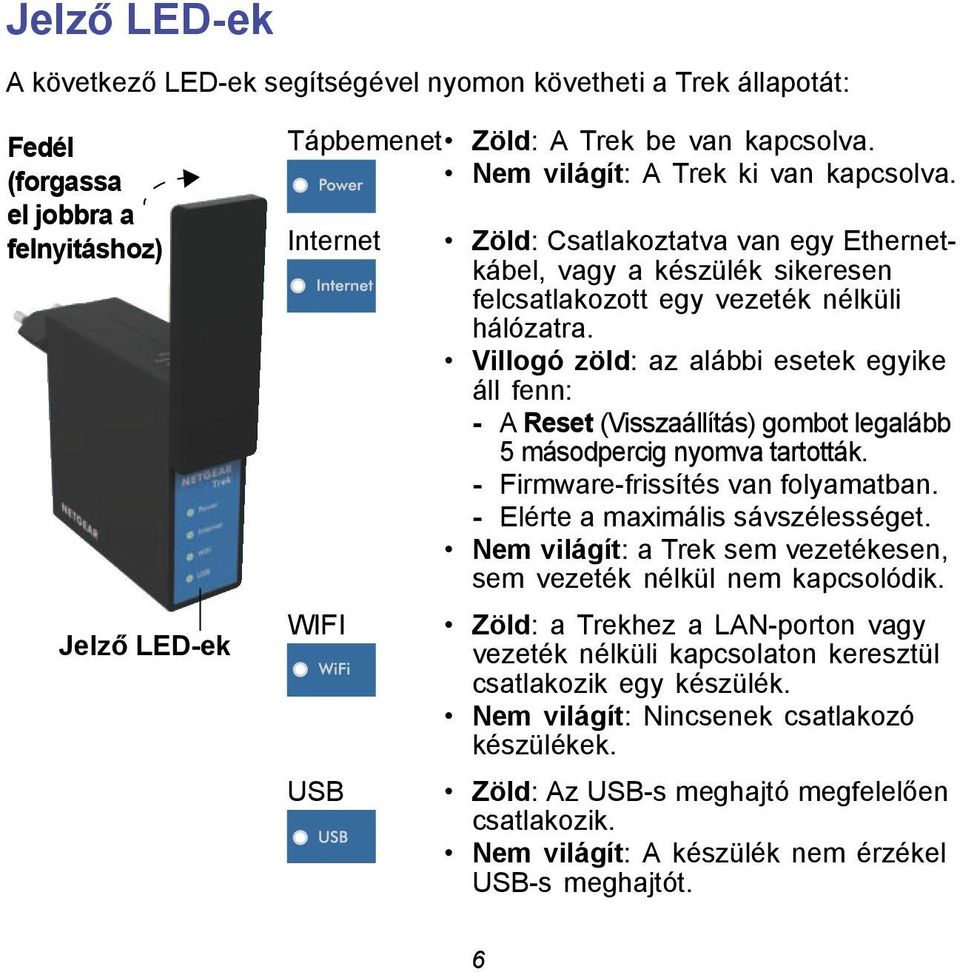

6 Jelző LED-ek A következő LED-ek segítségével nyomon követheti a Trek állapotát: Fedél (forgassa el jobbra a felnyitáshoz) Jelző LED-ek Tápbemenet Zöld: A Trek be van kapcsolva. Nem világít: A Trek ki van kapcsolva. WIFI USB Zöld: Csatlakoztatva van egy Ethernetkábel, vagy a készülék sikeresen felcsatlakozott egy vezeték nélküli hálózatra. Villogó zöld: az alábbi esetek egyike áll fenn: - A Reset (Visszaállítás) gombot legalább 5 másodpercig nyomva tartották. - Firmware-frissítés van folyamatban. - Elérte a maximális sávszélességet. Nem világít: a Trek sem vezetékesen, sem vezeték nélkül nem kapcsolódik. Zöld: a Trekhez a LAN-porton vagy vezeték nélküli kapcsolaton keresztül csatlakozik egy készülék. Nem világít: Nincsenek csatlakozó készülékek. Zöld: Az USB-s meghajtó megfelelően csatlakozik. Nem világít: A készülék nem érzékel USB-s meghajtót. 6

7 USB via Wired Power Off Wireles WiFi USB Reset USB LAN /LAN Csatlakozóportok és Reset (Visszaállítás) gomb A következők segítségével csatlakoztathatja a Treket, ill. állíthatja vissza azt alapállapotba: NETGEAR Reset /LAN Reset (Visszaállítás) gomb LAN USB Csatlakozóportok Az antenna beállítása NETGEAR Reset /LAN LAN USB WiFi Power NETGEAR Power Reset (Visszaállítás) gomb: A Trek alapállapotba való visszaállításához nyomjon be egy gemkapcsot a Reset (Visszaállítás) nyílásba, és tartsa ott, amíg az internet LED el nem kezd villogni. -/LAN-port: Amikor az Mode (mód) kapcsolót Wired (Vezetékes) állásba kapcsolja, akkor ez a port internetporttá válik. Amikor a kapcsolót Wireless (Vezeték nélküli) állásba kapcsolja, akkor ez a port LANporttá válik. LAN-port: LAN-port bármilyen Ethernet-porttal ellátott készülékhez. USB-port: USB-port USB-s tárolóeszközhöz vagy USB-s nyomtatóhoz. Ha a készülék fali aljzathoz van csatlakoztatva, akkor az USB-port mobiltelefon töltésére is alkalmas. Power WiFi USB NETGEAR A WIFI-antenna a fedél alatt található. Az antenna beállításához forgassa el jobbra a fedelet. A legjobb teljesítmény eléréséhez állítsa függőleges helyzetbe a fedelet, amikor használja a Treket. 7

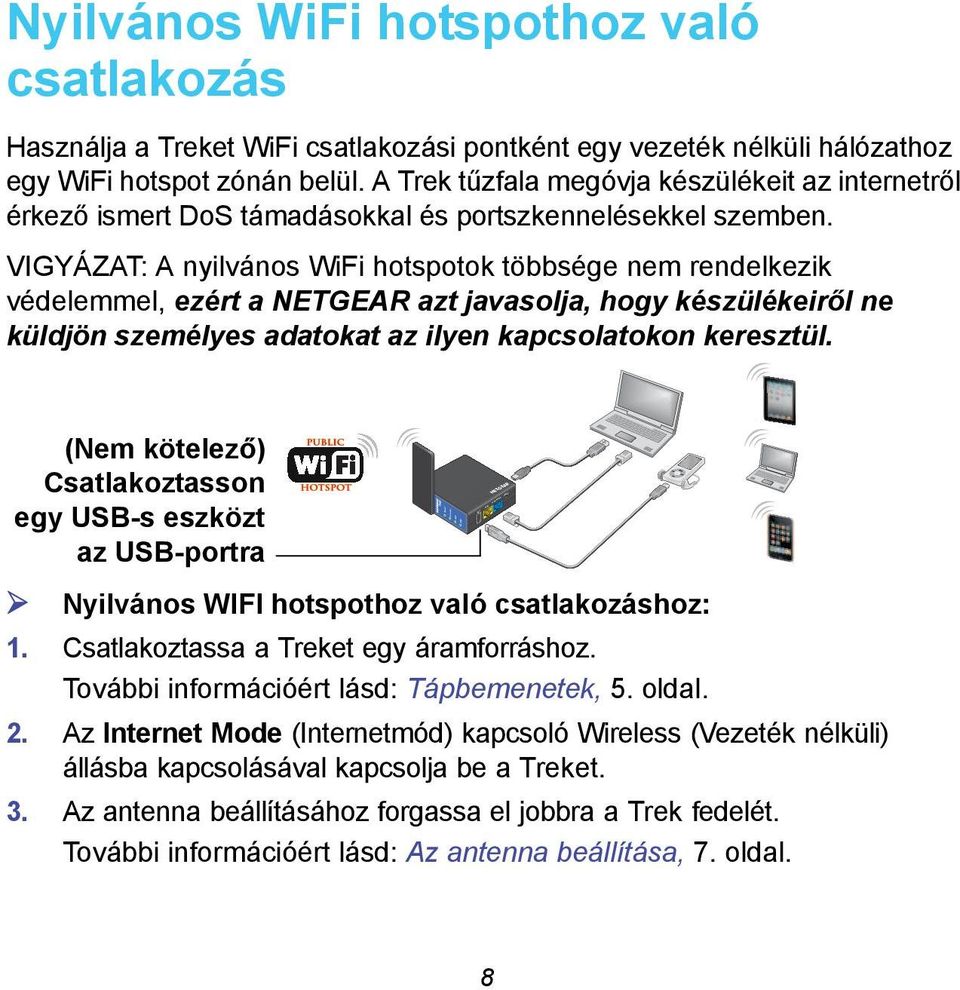

8 USB WiFi Reset USB LAN /LAN Nyilvános WiFi hotspothoz való csatlakozás Használja a Treket WiFi csatlakozási pontként egy vezeték nélküli hálózathoz egy WiFi hotspot zónán belül. A Trek tűzfala megóvja készülékeit az internetről érkező ismert DoS támadásokkal és portszkennelésekkel szemben. VIGYÁZAT: A nyilvános WiFi hotspotok többsége nem rendelkezik védelemmel, ezért a NETGEAR azt javasolja, hogy készülékeiről ne küldjön személyes adatokat az ilyen kapcsolatokon keresztül. (Nem kötelező) Csatlakoztasson egy USB-s eszközt az USB-portra Nyilvános WIFI hotspothoz való csatlakozáshoz: 1. Csatlakoztassa a Treket egy áramforráshoz. További információért lásd: Tápbemenetek, 5. oldal. Power 2. Az Mode (mód) kapcsoló Wireless (Vezeték nélküli) állásba kapcsolásával kapcsolja be a Treket. 3. Az antenna beállításához forgassa el jobbra a Trek fedelét. További információért lásd: Az antenna beállítása, 7. oldal. NETGEAR 8

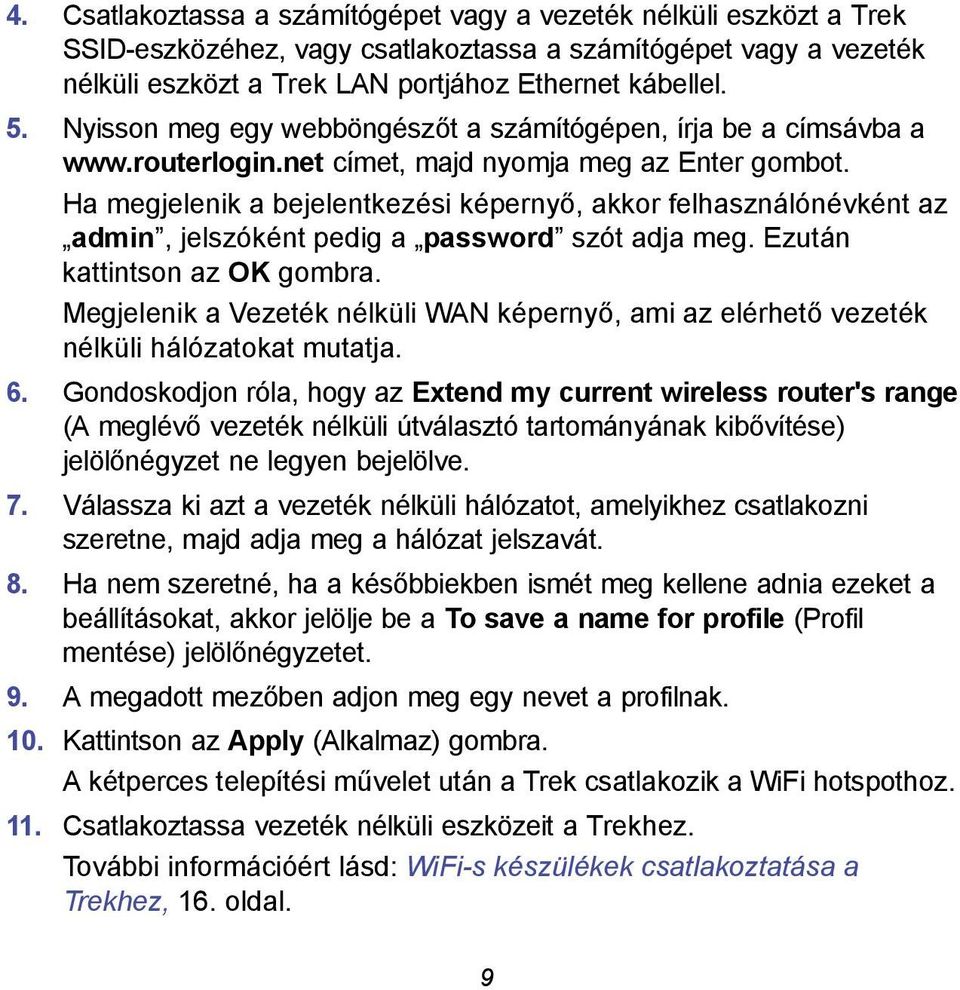

9 4. Csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek SSID-eszközéhez, vagy csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek LAN portjához Ethernet kábellel. 5. Nyisson meg egy webböngészőt a számítógépen, írja be a címsávba a címet, majd nyomja meg az Enter gombot. Ha megjelenik a bejelentkezési képernyő, akkor felhasználónévként az admin, jelszóként pedig a password szót adja meg. Ezután kattintson az OK gombra. Megjelenik a Vezeték nélküli WAN képernyő, ami az elérhető vezeték nélküli hálózatokat mutatja. 6. Gondoskodjon róla, hogy az Extend my current wireless router's range (A meglévő vezeték nélküli útválasztó tartományának kibővítése) jelölőnégyzet ne legyen bejelölve. 7. Válassza ki azt a vezeték nélküli hálózatot, amelyikhez csatlakozni szeretne, majd adja meg a hálózat jelszavát. 8. Ha nem szeretné, ha a későbbiekben ismét meg kellene adnia ezeket a beállításokat, akkor jelölje be a To save a name for profile (Profil mentése) jelölőnégyzetet. 9. A megadott mezőben adjon meg egy nevet a profilnak. 10. Kattintson az Apply (Alkalmaz) gombra. A kétperces telepítési művelet után a Trek csatlakozik a WiFi hotspothoz. 11. Csatlakoztassa vezeték nélküli eszközeit a Trekhez. További információért lásd: WiFi-s készülékek csatlakoztatása a Trekhez, 16. oldal. 9

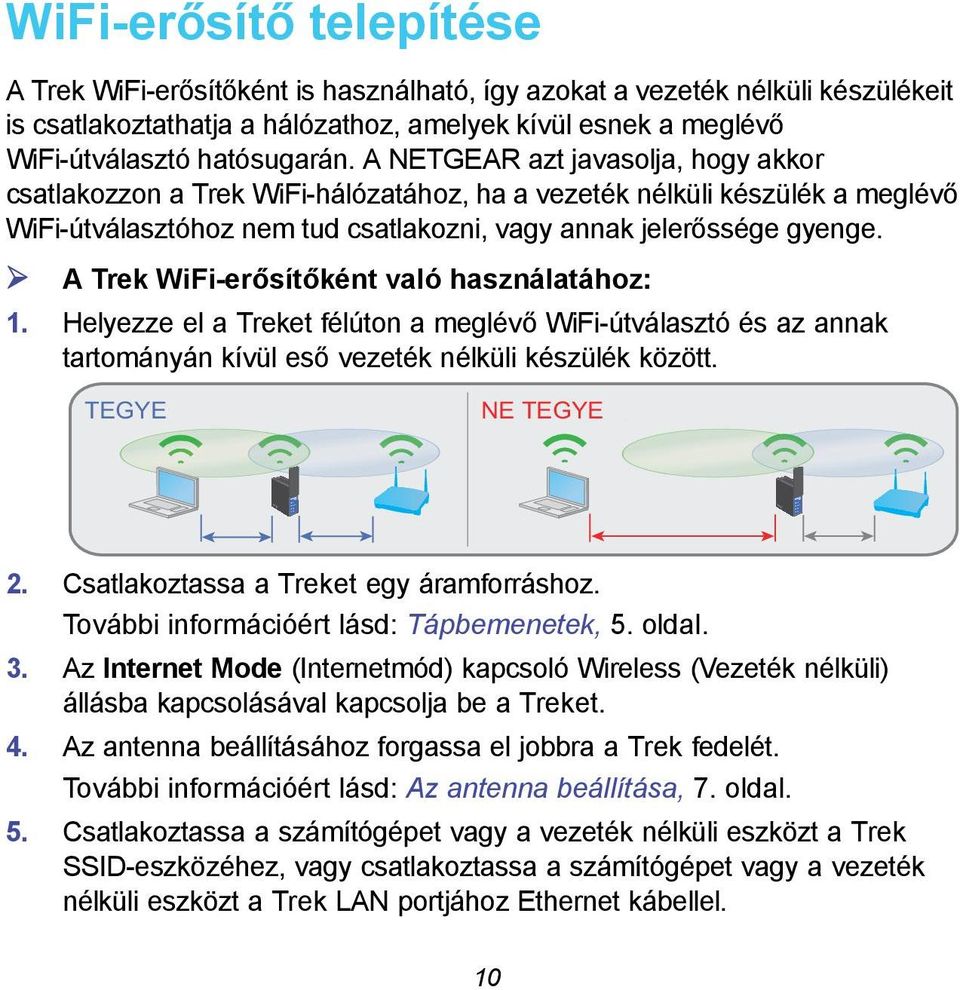

10 NETGEAR Wired Power Off Wireles Power WiFi USB NETGEAR Wired Power Off Wireles Power WiFi USB WiFi-erősítő telepítése A Trek WiFi-erősítőként is használható, így azokat a vezeték nélküli készülékeit is csatlakoztathatja a hálózathoz, amelyek kívül esnek a meglévő WiFi-útválasztó hatósugarán. A NETGEAR azt javasolja, hogy akkor csatlakozzon a Trek WiFi-hálózatához, ha a vezeték nélküli készülék a meglévő WiFi-útválasztóhoz nem tud csatlakozni, vagy annak jelerőssége gyenge. A Trek WiFi-erősítőként való használatához: 1. Helyezze el a Treket félúton a meglévő WiFi-útválasztó és az annak tartományán kívül eső vezeték nélküli készülék között. TEGYE NE TEGYE 2. Csatlakoztassa a Treket egy áramforráshoz. További információért lásd: Tápbemenetek, 5. oldal. 3. Az Mode (mód) kapcsoló Wireless (Vezeték nélküli) állásba kapcsolásával kapcsolja be a Treket. 4. Az antenna beállításához forgassa el jobbra a Trek fedelét. További információért lásd: Az antenna beállítása, 7. oldal. 5. Csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek SSID-eszközéhez, vagy csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek LAN portjához Ethernet kábellel. 10

11 6. Nyisson meg egy webböngészőt a számítógépen vagy a vezeték nélküli eszközön, írja be a címsávba a címet, majd nyomja meg az Enter gombot. Ha megjelenik a bejelentkezési képernyő, akkor felhasználónévként az admin, jelszóként pedig a password szót adja meg. Ezután kattintson az OK gombra. Megjelenik a Vezeték nélküli WAN képernyő, ami az elérhető vezeték nélküli hálózatokat mutatja. 7. Gondoskodjon róla, hogy az Extend my current wireless router's range (A meglévő vezeték nélküli útválasztó tartományának kibővítése) jelölőnégyzet be legyen jelölve. 8. Válassza ki azt a vezeték nélküli hálózatot, amelyikhez csatlakozni szeretne, majd adja meg a hálózat jelszavát. 9. Ha nem szeretné, ha a későbbiekben ismét meg kellene adnia ezeket a beállításokat, akkor jelölje be a To save a name for profile (Profil mentése) jelölőnégyzetet. 10. A megadott mezőben adjon meg egy nevet a profilnak. 11. Kattintson az Apply (Alkalmaz) gombra. A Trek néhány perc múlva csatlakozik a WiFi hotspothoz. 12. Csatlakoztassa vezeték nélküli eszközeit a Trekhez. További információért lásd: WiFi-s készülékek csatlakoztatása a Trekhez, 16. oldal. 11

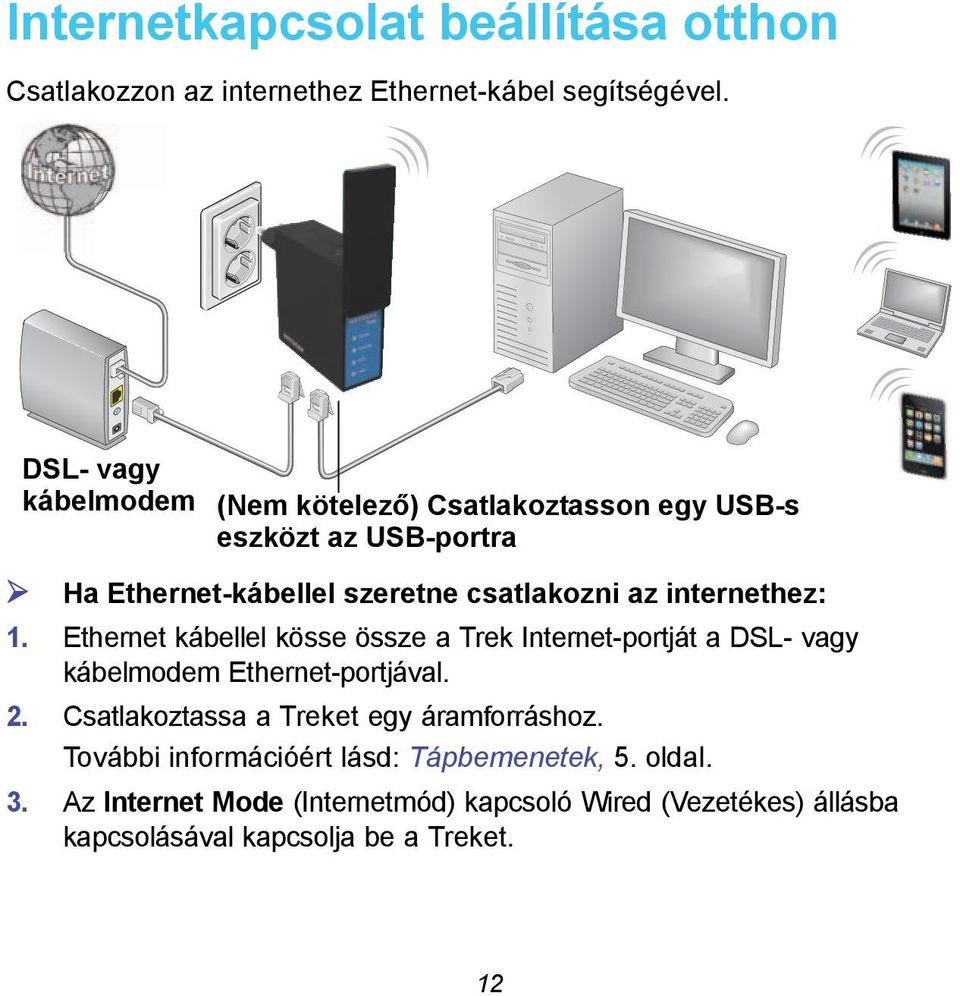

12 kapcsolat beállítása otthon Csatlakozzon az internethez Ethernet-kábel segítségével. DSL- vagy kábelmodem (Nem kötelező) Csatlakoztasson egy USB-s eszközt az USB-portra Ha Ethernet-kábellel szeretne csatlakozni az internethez: 1. Ethernet kábellel kösse össze a Trek -portját a DSL- vagy kábelmodem Ethernet-portjával. 2. Csatlakoztassa a Treket egy áramforráshoz. További információért lásd: Tápbemenetek, 5. oldal. 3. Az Mode (mód) kapcsoló Wired (Vezetékes) állásba kapcsolásával kapcsolja be a Treket. 12

13 4. Csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek SSID-eszközéhez, vagy csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek LAN portjához Ethernet kábellel. 5. Nyisson meg egy webböngészőt a számítógépen vagy a vezeték nélküli eszközön, írja be a címsávba a címet, majd nyomja meg az Enter gombot. Ha megjelenik a bejelentkezési képernyő, akkor felhasználónévként az admin, jelszóként pedig a password szót adja meg. Ezután kattintson az OK gombra. Megjelenik a Telepítővarázsló képernyője. 6. Kattintson a Next (Tovább) gombra és kövesse a Telepítővarázsló utasításait. Ha végzett, megjelenik a Gratulálunk képernyő. Megtörtént a csatlakozás az internethez. 7. (Nem kötelező) Csatlakoztassa vezeték nélküli készülékeit a Trekhez. További információért lásd: WiFi-s készülékek csatlakoztatása a Trekhez, 16. oldal. 8. (Nem kötelező) Csatlakoztasson egy USB-s eszközt a Trek USB-portjához. Az USB-s eszköz lehet egy USB-s tárolóeszköz vagy egy USB-s nyomtató. Ha a készülék fali aljzathoz van csatlakoztatva, akkor az USBport mobiltelefon töltésére is alkalmas. Tekintse meg a használati útmutatót. 13

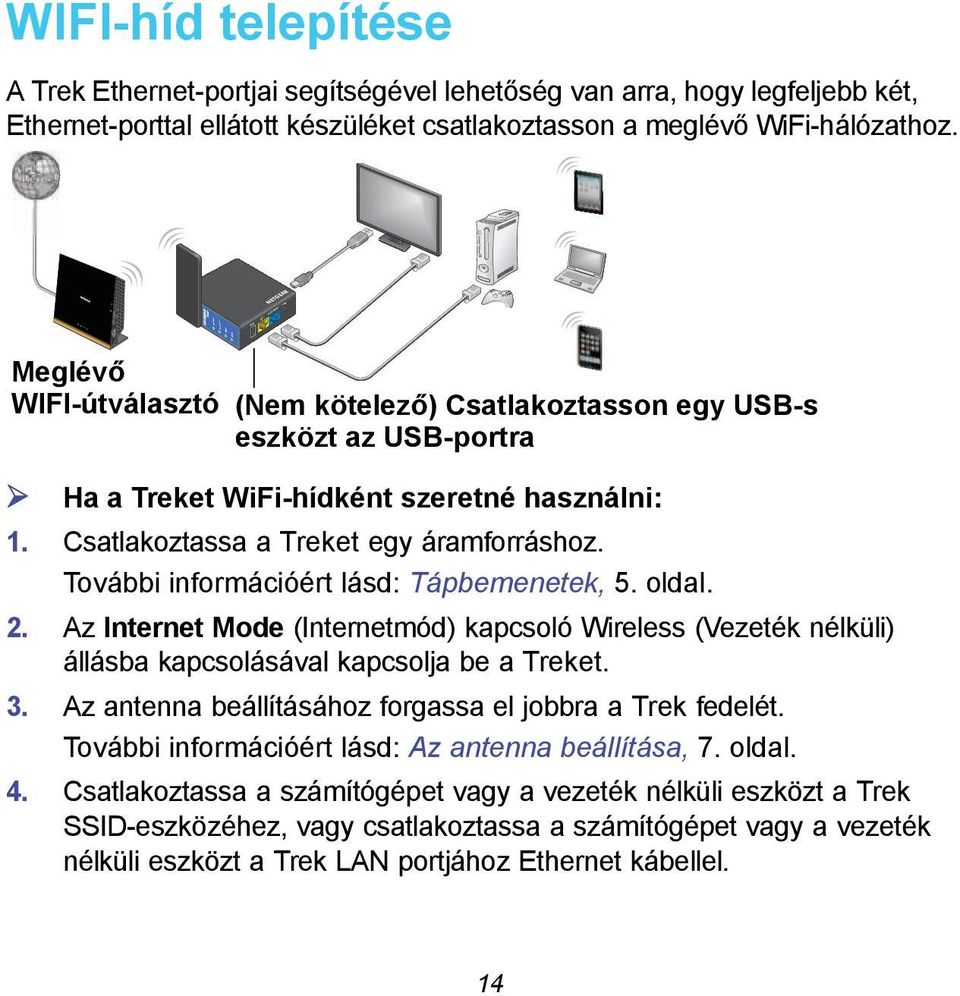

14 USB WiFi Reset USB LAN /LAN WIFI-híd telepítése A Trek Ethernet-portjai segítségével lehetőség van arra, hogy legfeljebb két, Ethernet-porttal ellátott készüléket csatlakoztasson a meglévő WiFi-hálózathoz. Power NETGEAR Meglévő WIFI-útválasztó (Nem kötelező) Csatlakoztasson egy USB-s eszközt az USB-portra Ha a Treket WiFi-hídként szeretné használni: 1. Csatlakoztassa a Treket egy áramforráshoz. További információért lásd: Tápbemenetek, 5. oldal. 2. Az Mode (mód) kapcsoló Wireless (Vezeték nélküli) állásba kapcsolásával kapcsolja be a Treket. 3. Az antenna beállításához forgassa el jobbra a Trek fedelét. További információért lásd: Az antenna beállítása, 7. oldal. 4. Csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek SSID-eszközéhez, vagy csatlakoztassa a számítógépet vagy a vezeték nélküli eszközt a Trek LAN portjához Ethernet kábellel. 14

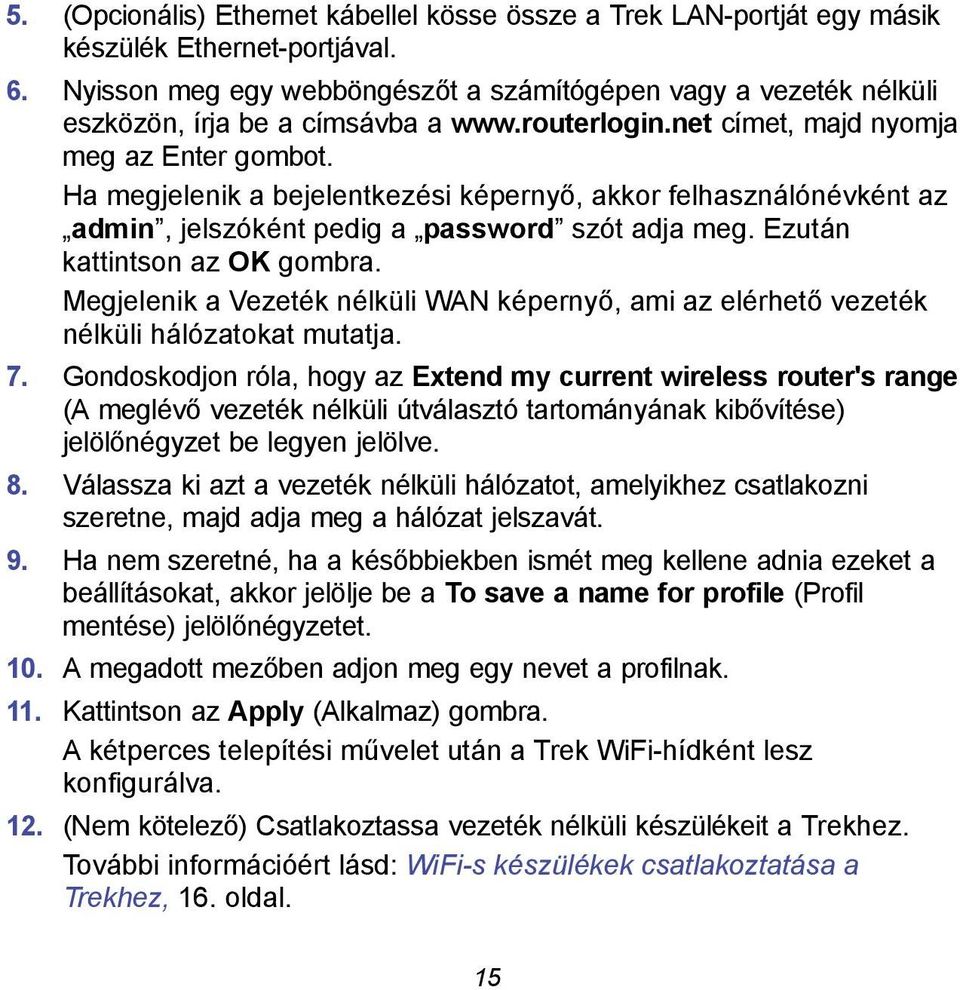

15 5. (Opcionális) Ethernet kábellel kösse össze a Trek LAN-portját egy másik készülék Ethernet-portjával. 6. Nyisson meg egy webböngészőt a számítógépen vagy a vezeték nélküli eszközön, írja be a címsávba a címet, majd nyomja meg az Enter gombot. Ha megjelenik a bejelentkezési képernyő, akkor felhasználónévként az admin, jelszóként pedig a password szót adja meg. Ezután kattintson az OK gombra. Megjelenik a Vezeték nélküli WAN képernyő, ami az elérhető vezeték nélküli hálózatokat mutatja. 7. Gondoskodjon róla, hogy az Extend my current wireless router's range (A meglévő vezeték nélküli útválasztó tartományának kibővítése) jelölőnégyzet be legyen jelölve. 8. Válassza ki azt a vezeték nélküli hálózatot, amelyikhez csatlakozni szeretne, majd adja meg a hálózat jelszavát. 9. Ha nem szeretné, ha a későbbiekben ismét meg kellene adnia ezeket a beállításokat, akkor jelölje be a To save a name for profile (Profil mentése) jelölőnégyzetet. 10. A megadott mezőben adjon meg egy nevet a profilnak. 11. Kattintson az Apply (Alkalmaz) gombra. A kétperces telepítési művelet után a Trek WiFi-hídként lesz konfigurálva. 12. (Nem kötelező) Csatlakoztassa vezeték nélküli készülékeit a Trekhez. További információért lásd: WiFi-s készülékek csatlakoztatása a Trekhez, 16. oldal. 15

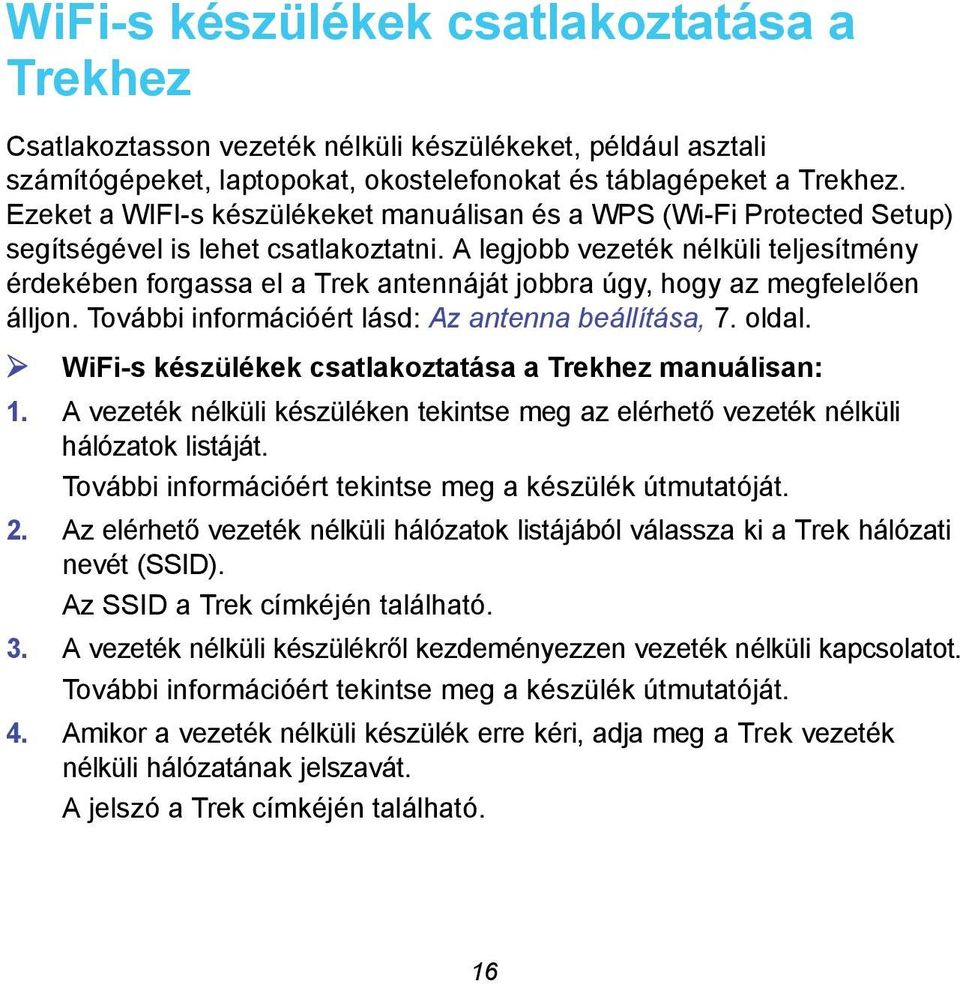

16 WiFi-s készülékek csatlakoztatása a Trekhez Csatlakoztasson vezeték nélküli készülékeket, például asztali számítógépeket, laptopokat, okostelefonokat és táblagépeket a Trekhez. Ezeket a WIFI-s készülékeket manuálisan és a WPS (Wi-Fi Protected Setup) segítségével is lehet csatlakoztatni. A legjobb vezeték nélküli teljesítmény érdekében forgassa el a Trek antennáját jobbra úgy, hogy az megfelelően álljon. További információért lásd: Az antenna beállítása, 7. oldal. WiFi-s készülékek csatlakoztatása a Trekhez manuálisan: 1. A vezeték nélküli készüléken tekintse meg az elérhető vezeték nélküli hálózatok listáját. További információért tekintse meg a készülék útmutatóját. 2. Az elérhető vezeték nélküli hálózatok listájából válassza ki a Trek hálózati nevét (SSID). Az SSID a Trek címkéjén található. 3. A vezeték nélküli készülékről kezdeményezzen vezeték nélküli kapcsolatot. További információért tekintse meg a készülék útmutatóját. 4. Amikor a vezeték nélküli készülék erre kéri, adja meg a Trek vezeték nélküli hálózatának jelszavát. A jelszó a Trek címkéjén található. 16

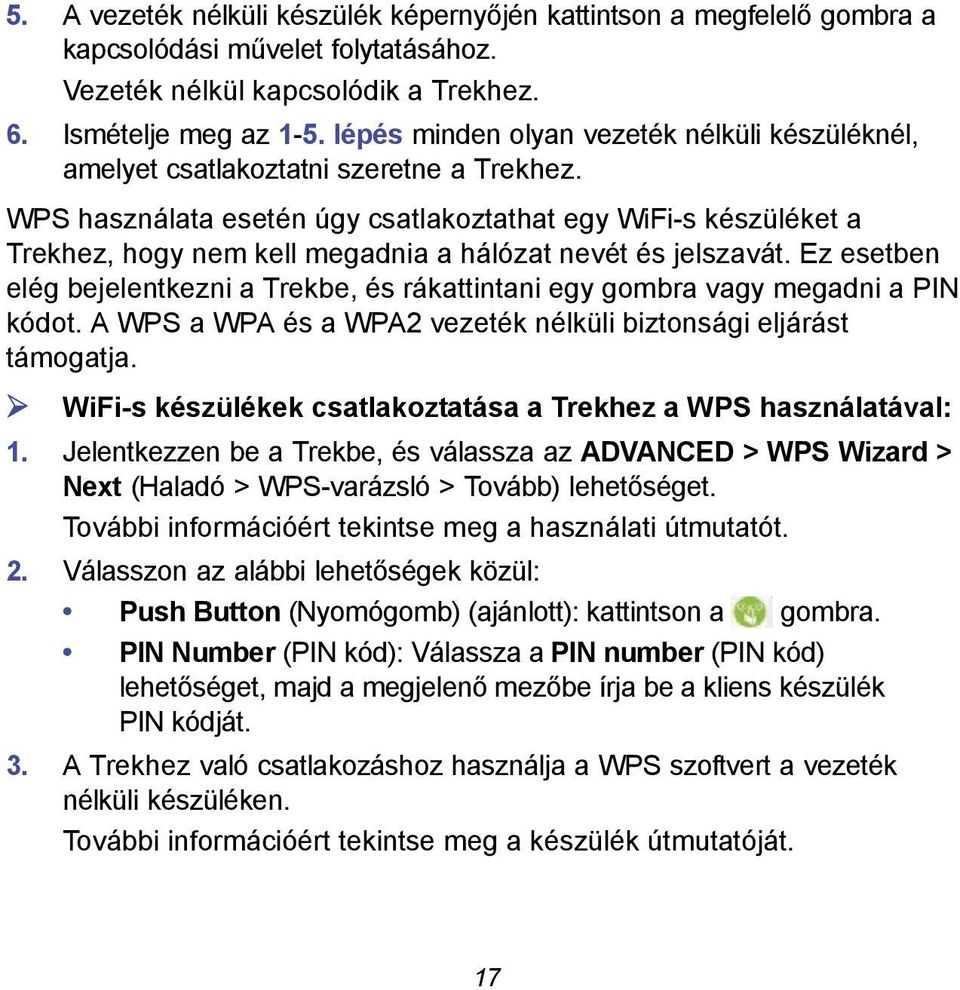

17 5. A vezeték nélküli készülék képernyőjén kattintson a megfelelő gombra a kapcsolódási művelet folytatásához. Vezeték nélkül kapcsolódik a Trekhez. 6. Ismételje meg az 1-5. lépés minden olyan vezeték nélküli készüléknél, amelyet csatlakoztatni szeretne a Trekhez. WPS használata esetén úgy csatlakoztathat egy WiFi-s készüléket a Trekhez, hogy nem kell megadnia a hálózat nevét és jelszavát. Ez esetben elég bejelentkezni a Trekbe, és rákattintani egy gombra vagy megadni a PIN kódot. A WPS a WPA és a WPA2 vezeték nélküli biztonsági eljárást támogatja. WiFi-s készülékek csatlakoztatása a Trekhez a WPS használatával: 1. Jelentkezzen be a Trekbe, és válassza az ADVANCED > WPS Wizard > Next (Haladó > WPS-varázsló > Tovább) lehetőséget. További információért tekintse meg a használati útmutatót. 2. Válasszon az alábbi lehetőségek közül: Push Button (Nyomógomb) (ajánlott): kattintson a gombra. PIN Number (PIN kód): Válassza a PIN number (PIN kód) lehetőséget, majd a megjelenő mezőbe írja be a kliens készülék PIN kódját. 3. A Trekhez való csatlakozáshoz használja a WPS szoftvert a vezeték nélküli készüléken. További információért tekintse meg a készülék útmutatóját. 17

18 18

19 19

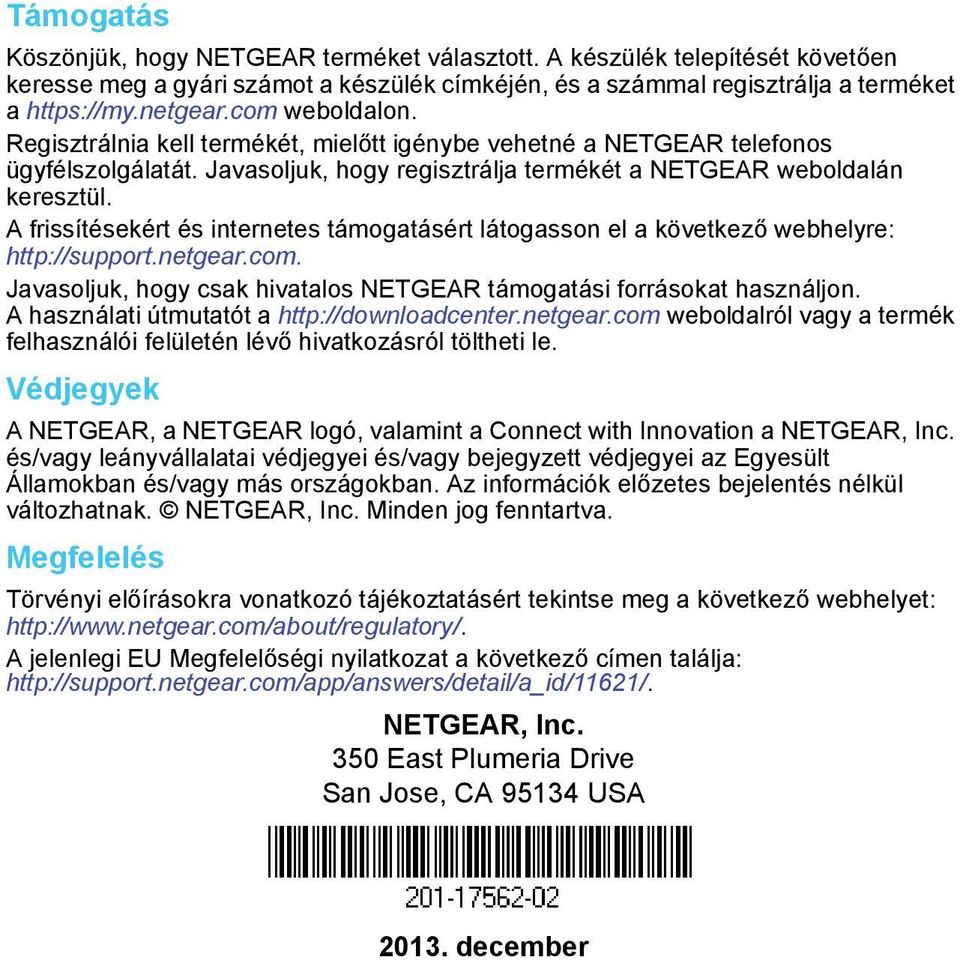

20 Támogatás Köszönjük, hogy NETGEAR terméket választott. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a számmal regisztrálja a terméket a weboldalon. Regisztrálnia kell termékét, mielőtt igénybe vehetné a NETGEAR telefonos ügyfélszolgálatát. Javasoljuk, hogy regisztrálja termékét a NETGEAR weboldalán keresztül. A frissítésekért és internetes támogatásért látogasson el a következő webhelyre: Javasoljuk, hogy csak hivatalos NETGEAR támogatási forrásokat használjon. A használati útmutatót a weboldalról vagy a termék felhasználói felületén lévő hivatkozásról töltheti le. Védjegyek A NETGEAR, a NETGEAR logó, valamint a Connect with Innovation a NETGEAR, Inc. és/vagy leányvállalatai védjegyei és/vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az információk előzetes bejelentés nélkül változhatnak. NETGEAR, Inc. Minden jog fenntartva. Megfelelés Törvényi előírásokra vonatkozó tájékoztatásért tekintse meg a következő webhelyet: A jelenlegi EU Megfelelőségi nyilatkozat a következő címen találja: NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA december
