1 Gyorskalauz N300 WiFi erősítő EX2700 típus

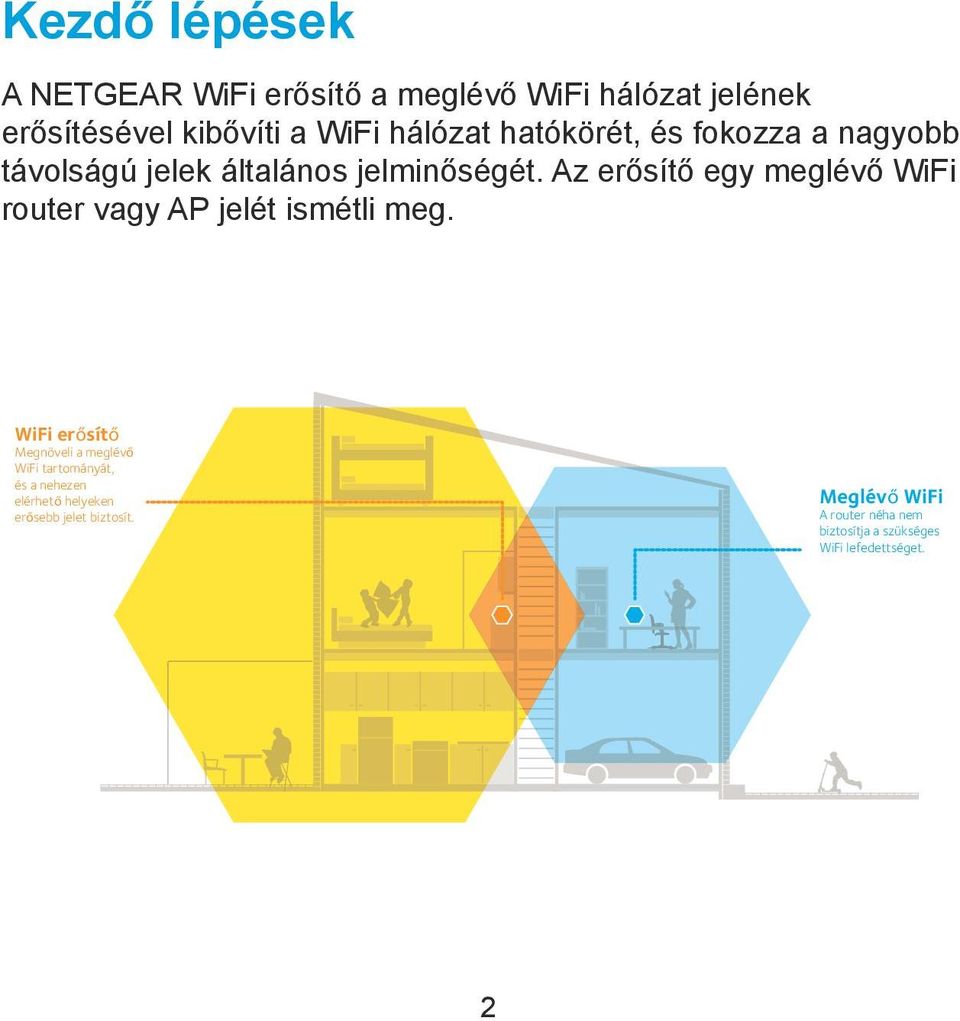

2 Kezdő lépések A NETGEAR WiFi erősítő a meglévő WiFi hálózat jelének erősítésével kibővíti a WiFi hálózat hatókörét, és fokozza a nagyobb távolságú jelek általános jelminőségét. Az erősítő egy meglévő WiFi router vagy AP jelét ismétli meg. WiFi erősítő Megnöveli a meglévő WiFi tartományát, és a nehezen elérhető helyeken erősebb jelet biztosít. Meglévő WiFi A router néha nem biztosítja a szükséges WiFi lefedettséget. 2

3 Az erősítő részei Mielőtt telepítené az erősítőt, ismerkedjen meg annak LED-jeivel, gombjaival és csatlakozóaljzatával. Router Link LED Device Link LED Tápellátás LED WPS LED Be-/kikapcsoló gomb WPS gomb Factory Reset (Gyári visszaállítás) gomb 3 Ethernet csatlakozó

4 LED jelzőfények Router Link LED Ez a LED jelzi az erősítő és a router vagy hozzáférési pont közötti kapcsolatot. Folyamatos zöld. Legjobb kapcsolat. Folyamatos sárga. Jó kapcsolat. Folyamatos piros. Gyenge kapcsolat. Nem világít. Nincs kapcsolat. Device Link LED Ez a LED jelzi az erősítő és a számítógép vagy mobilkészülék közötti kapcsolatot. Folyamatos zöld. Legjobb kapcsolat. Folyamatos sárga. Jó kapcsolat. Folyamatos piros. Gyenge kapcsolat. Nem világít. Nincs kapcsolat. Tápellátás LED WPS LED Folyamatos sárga. Az erősítő éppen elindul. Folyamatos zöld. Az erősítő be van kapcsolva. Nem világít. Az erősítő ki van kapcsolva. Folyamatos zöld. A WiFi biztonság engedélyezve van (WPA vagy WPA2). Villogó zöld. Létrejött egy WPS kapcsolat. Nem világít. A WiFi biztonság nincs engedélyezve. 4

5 Az erősítő használata Erősítő módban a készülék egy meglévő WiFi router vagy AP (hozzáférési pont) jelét ismétli meg. Helyezze el az erősítőt, kapcsolja be, és csatlakoztassa azt a WiFi-hálózatra. Helyezze el az erősítőt, és kapcsolja be 1. Helyezze el az erősítőt ugyanabban a helyiségben, ahol a WiFi router van. A WiFi routerhez csak az első beállítás során kell közel lennie. 2. Csatlakoztassa az erősítőt egy elektromos aljzathoz. Várjon, amíg az áramellátást jelző LED elkezd zölden világítani. 3. Ha a tápellátást jelző LED nem világít, nyomja meg az erősítőn található Power On/Off (Be-/kikapcsoló) gombot. Csatlakozás meglévő WiFi hálózathoz A WiFi hálózat hatókörének megnöveléséhez az erősítőt a meglévő WiFi hálózathoz kell csatlakoztatni. Ez kétféleképpen végezhető el: Csatlakozás WPS használatával. További információért lásd: Csatlakozás WPS használatával, 6. oldal. Csatlakozás webböngészős beállítással. További információért lásd: Csatlakozás webböngészős beállítással, 9. oldal. 5

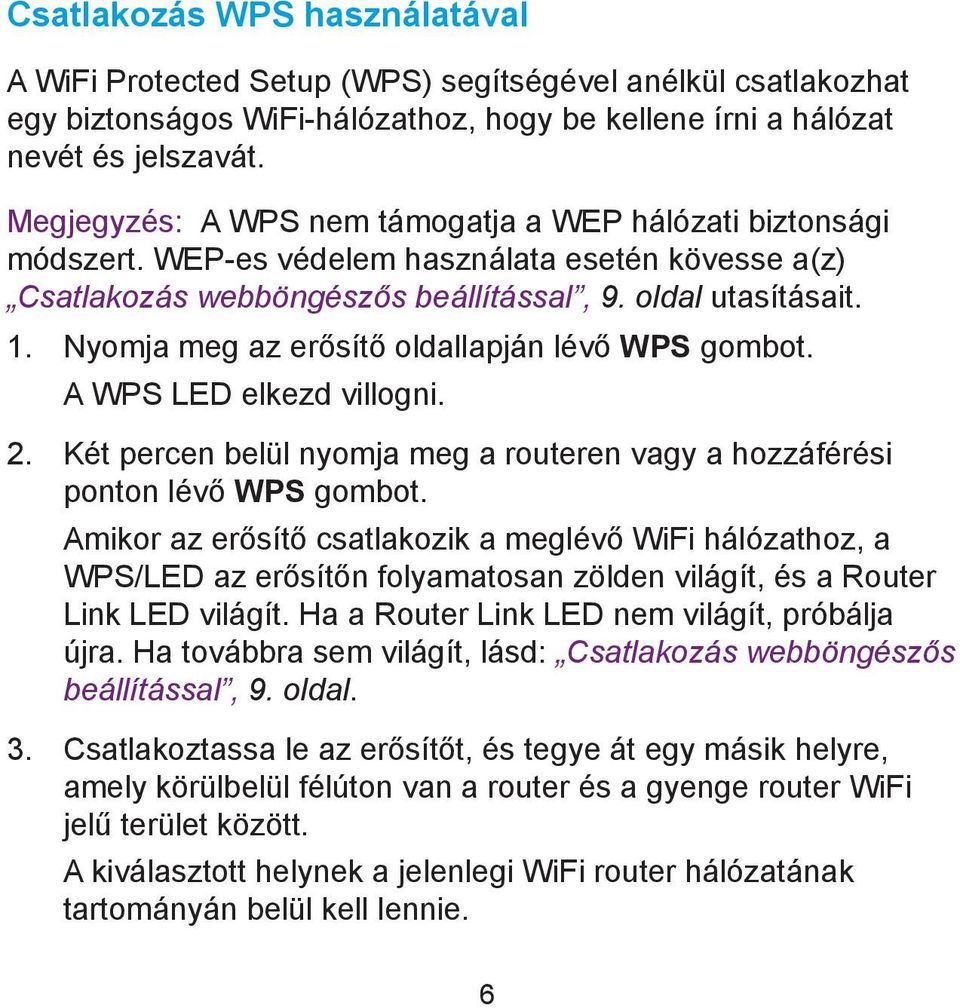

6 Csatlakozás WPS használatával A WiFi Protected Setup (WPS) segítségével anélkül csatlakozhat egy biztonságos WiFi-hálózathoz, hogy be kellene írni a hálózat nevét és jelszavát. Megjegyzés: A WPS nem támogatja a WEP hálózati biztonsági módszert. WEP-es védelem használata esetén kövesse a(z) Csatlakozás webböngészős beállítással, 9. oldal utasításait. 1. Nyomja meg az erősítő oldallapján lévő WPS gombot. A WPS LED elkezd villogni. 2. Két percen belül nyomja meg a routeren vagy a hozzáférési ponton lévő WPS gombot. Amikor az erősítő csatlakozik a meglévő WiFi hálózathoz, a WPS/LED az erősítőn folyamatosan zölden világít, és a Router Link LED világít. Ha a Router Link LED nem világít, próbálja újra. Ha továbbra sem világít, lásd: Csatlakozás webböngészős beállítással, 9. oldal. 3. Csatlakoztassa le az erősítőt, és tegye át egy másik helyre, amely körülbelül félúton van a router és a gyenge router WiFi jelű terület között. A kiválasztott helynek a jelenlegi WiFi router hálózatának tartományán belül kell lennie. 6

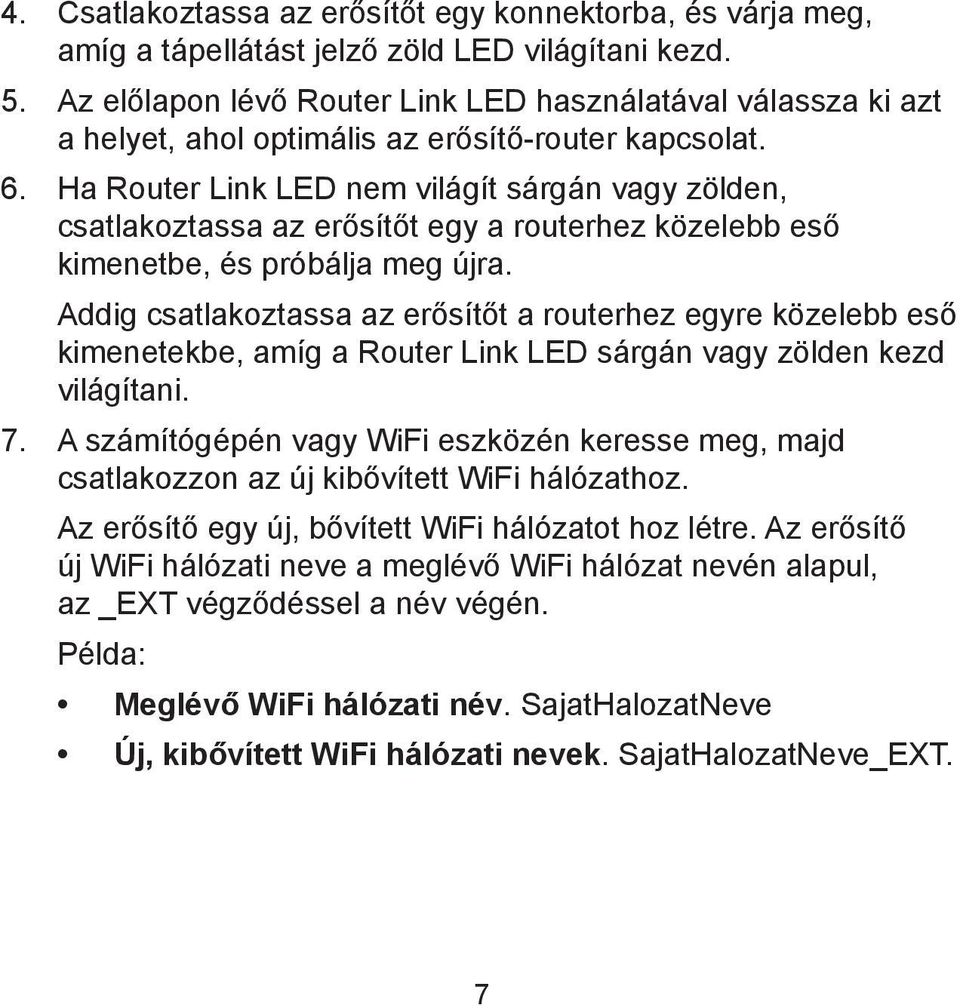

7 4. Csatlakoztassa az erősítőt egy konnektorba, és várja meg, amíg a tápellátást jelző zöld LED világítani kezd. 5. Az előlapon lévő Router Link LED használatával válassza ki azt a helyet, ahol optimális az erősítő-router kapcsolat. 6. Ha Router Link LED nem világít sárgán vagy zölden, csatlakoztassa az erősítőt egy a routerhez közelebb eső kimenetbe, és próbálja meg újra. Addig csatlakoztassa az erősítőt a routerhez egyre közelebb eső kimenetekbe, amíg a Router Link LED sárgán vagy zölden kezd világítani. 7. A számítógépén vagy WiFi eszközén keresse meg, majd csatlakozzon az új kibővített WiFi hálózathoz. Az erősítő egy új, bővített WiFi hálózatot hoz létre. Az erősítő új WiFi hálózati neve a meglévő WiFi hálózat nevén alapul, az _EXT végződéssel a név végén. Példa: Meglévő WiFi hálózati név. SajatHalozatNeve Új, kibővített WiFi hálózati nevek. SajatHalozatNeve_EXT. 7

8 Használja ugyanazt a WiFi jelszót, melyet a WiFi routerhez használ. 8. A kibővített WiFi tartományt úgy ellenőrizheti le, hogy a számítógépét vagy WiFi eszközét gyenge router WiFi jelű területre helyezi át: a. Hagyja a számítógépét vagy WiFi eszközét a gyenge router WiFi jelű területen, és térjen vissza az erősítőhöz. b. Ellenőrizze a Device Link LED kijelzőt az erősítőn: Ha a Device Link LED állandó zöld vagy sárga fénnyel világít, a bővített WiFi hálózat eléri a gyenge router WiFi jelű területet, és az Ön hálózati beállítása befejeződött. Ha a Device Link LED visszajelző piros, a bővített WiFi hálózat nem éri el a gyenge router WiFi jelű területet. Ez esetben közelítse a számítógépét vagy WiFi eszközét az erősítőhöz addig, amíg a Device Link LED visszajelző állandó zöld vagy sárga színnel kezd világítani. 8

9 Csatlakozás webböngészős beállítással 1. Számítógépen vagy mobileszközön futó WiFi hálózatkezelő használatával keresse meg az erősített NETGEAR_EXT WiFi hálózatot, és csatlakozzon ahhoz. Miután a számítógéppel vagy WiFi készülékkel kiépült a kapcsolat, a Device Link LED világítani kezd. 2. Indítson el egy böngészőt. 3. A böngésző címsorába írja be a címet. Megjelenik a New Extender Setup (Új erősítő beállítása) képernyő. 4. Kattintson a NEW EXTENDER SETUP (ÚJ ERŐSÍTŐ BEÁLLÍTÁSA) gombra. Megjelenik a Create Account (Fiók létrehozása) képernyő. 5. A rendszer felszólítására töltse ki a képernyőn lévő mezőket bejelentkezési adatainak beállításához, majd kattintson a NEXT (TOVÁBB) gombra. 6. Válasszon ki egy bővíteni kívánt WiFi hálózatot, és kattintson a NEXT (TOVÁBB) gombra. 7. A Password (network key) (Jelszó hálózati kulcs) mezőben adja meg a jelszót (néha biztonsági kulcsnak is nevezik), majd kattintson a NEXT (TOVÁBB) gombra. 9

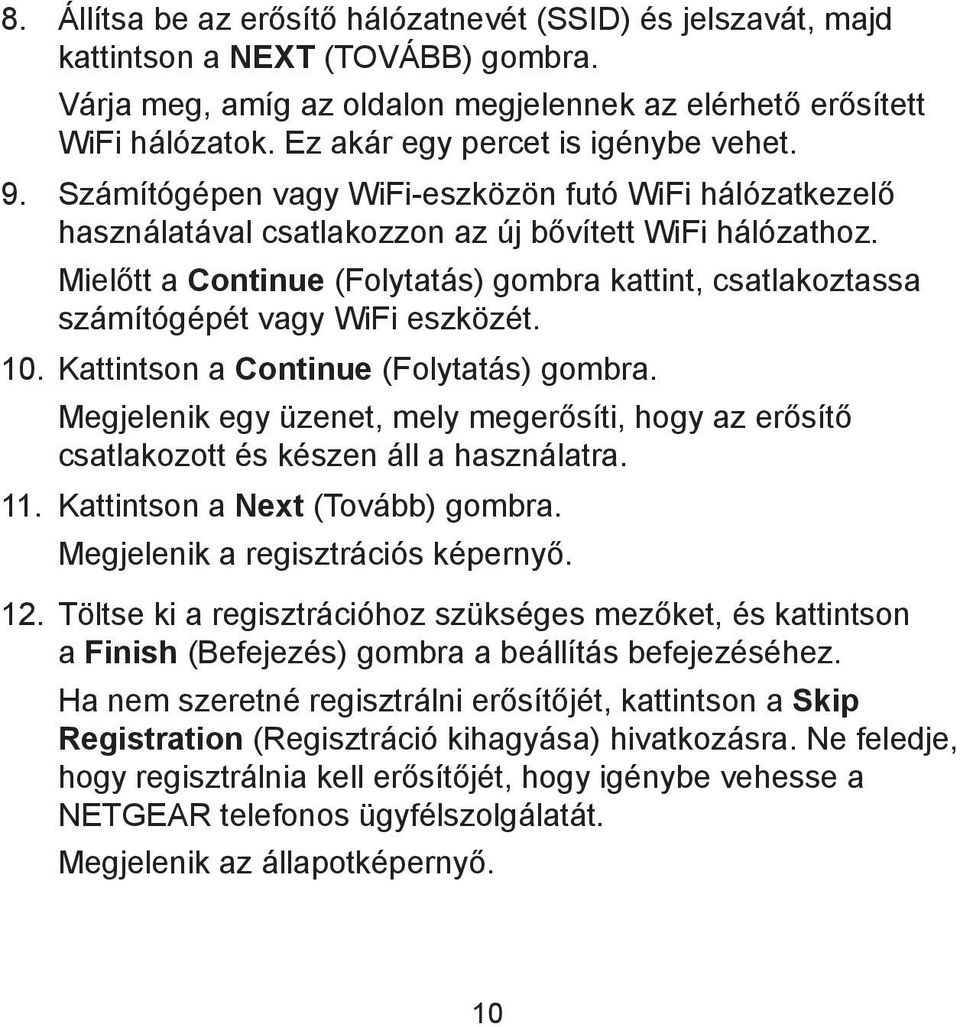

10 8. Állítsa be az erősítő hálózatnevét (SSID) és jelszavát, majd kattintson a NEXT (TOVÁBB) gombra. Várja meg, amíg az oldalon megjelennek az elérhető erősített WiFi hálózatok. Ez akár egy percet is igénybe vehet. 9. Számítógépen vagy WiFi-eszközön futó WiFi hálózatkezelő használatával csatlakozzon az új bővített WiFi hálózathoz. Mielőtt a Continue (Folytatás) gombra kattint, csatlakoztassa számítógépét vagy WiFi eszközét. 10. Kattintson a Continue (Folytatás) gombra. Megjelenik egy üzenet, mely megerősíti, hogy az erősítő csatlakozott és készen áll a használatra. 11. Kattintson a Next (Tovább) gombra. Megjelenik a regisztrációs képernyő. 12. Töltse ki a regisztrációhoz szükséges mezőket, és kattintson a Finish (Befejezés) gombra a beállítás befejezéséhez. Ha nem szeretné regisztrálni erősítőjét, kattintson a Skip Registration (Regisztráció kihagyása) hivatkozásra. Ne feledje, hogy regisztrálnia kell erősítőjét, hogy igénybe vehesse a NETGEAR telefonos ügyfélszolgálatát. Megjelenik az állapotképernyő. 10

11 13. Válassza le az erősítőt, és tegye át egy másik helyre, amely körülbelül félúton van a router és a gyenge router WiFi jelű terület között. A kiválasztott helynek a jelenlegi WiFi router hálózatának tartományán belül kell lennie. 14. Csatlakoztassa az erősítőt egy konnektorba, és várja meg, amíg a tápellátást jelző zöld LED világítani kezd. 15. A Router Link LED használatával válassza ki azt a helyet, ahol optimális az erősítő-router kapcsolat. 16. Ha Router Link LED nem világít sárgán vagy zölden, csatlakoztassa az erősítőt egy a routerhez közelebb eső kimenetbe, és próbálja meg újra. Addig csatlakoztassa az erősítőt a routerhez egyre közelebb eső kimenetekbe, amíg a Router Link LED sárgán vagy zölden kezd világítani. 11

12 17. Csatlakoztassa újra a számítógépét vagy WiFi-eszközét az új kibővített WiFi hálózathoz. 18. A kibővített WiFi tartományt úgy ellenőrizheti le, hogy a számítógépét vagy WiFi eszközét gyenge router WiFi jelű területre helyezi át: a. Hagyja a számítógépét vagy WiFi eszközét a gyenge router WiFi jelű területen, és térjen vissza az erősítőhöz. b. Ellenőrizze a Device Link LED kijelzőt az erősítőn: Ha a Device Link LED állandó zöld vagy sárga fénnyel világít, a bővített WiFi hálózat eléri a gyenge router WiFi jelű területet, és az Ön hálózati beállítása befejeződött. Ha a Device Link LED visszajelző piros, a bővített WiFi hálózat nem éri el a gyenge router WiFi jelű területet. Ez esetben közelítse a számítógépét vagy WiFi eszközét az erősítőhöz addig, amíg a Device Link LED visszajelző állandó zöld vagy sárga színnel kezd világítani. 12

13 Ethernet-porttal ellátott készülék csatlakoztatása Miután az erősítő csatlakoztatva lett a meglévő WiFi hálózathoz, a vezetékes eszköz UTP hálózati kábellel csatlakoztatható az erősítőhöz. Az eszközt ezt követően a WiFi kapcsolaton keresztül hozzáférhet a meglévő hálózathoz. Erősítő Wi-Fi router 13

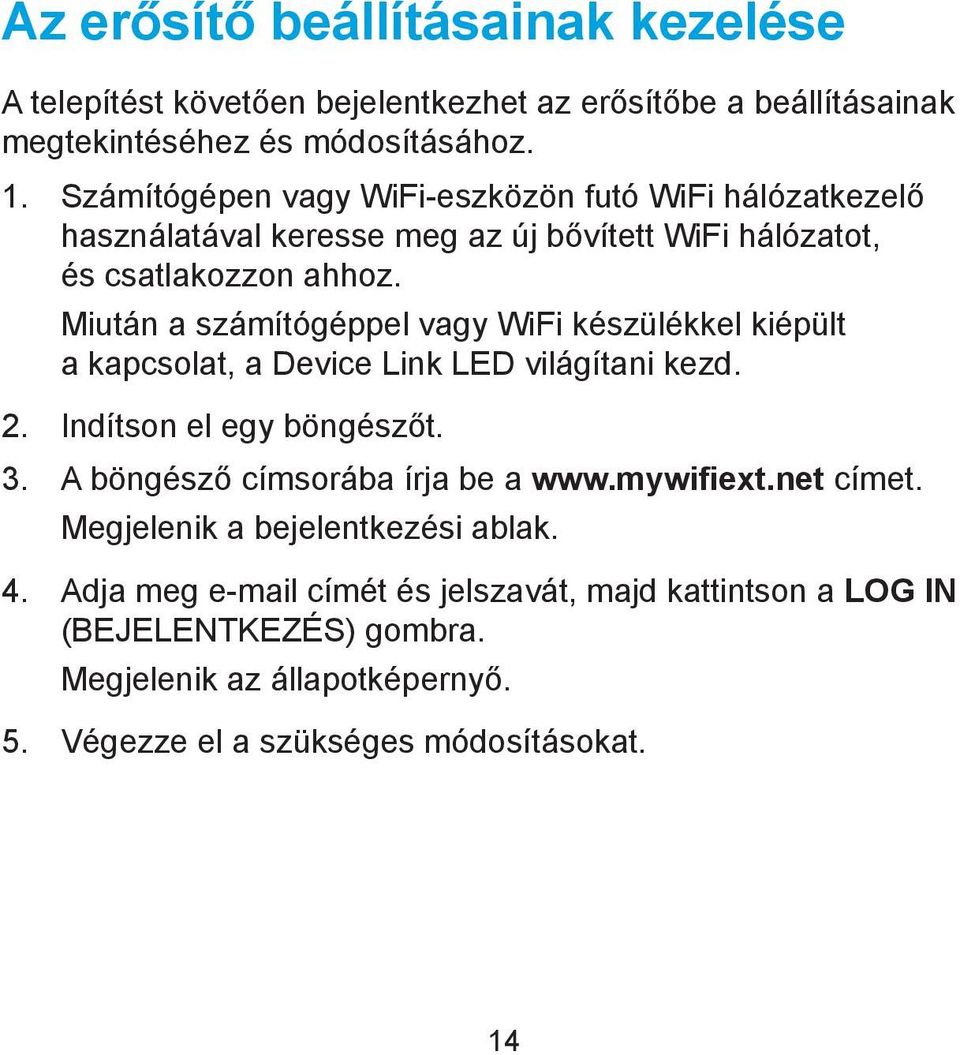

14 Az erősítő beállításainak kezelése A telepítést követően bejelentkezhet az erősítőbe a beállításainak megtekintéséhez és módosításához. 1. Számítógépen vagy WiFi-eszközön futó WiFi hálózatkezelő használatával keresse meg az új bővített WiFi hálózatot, és csatlakozzon ahhoz. Miután a számítógéppel vagy WiFi készülékkel kiépült a kapcsolat, a Device Link LED világítani kezd. 2. Indítson el egy böngészőt. 3. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési ablak. 4. Adja meg címét és jelszavát, majd kattintson a LOG IN (BEJELENTKEZÉS) gombra. Megjelenik az állapotképernyő. 5. Végezze el a szükséges módosításokat. 14

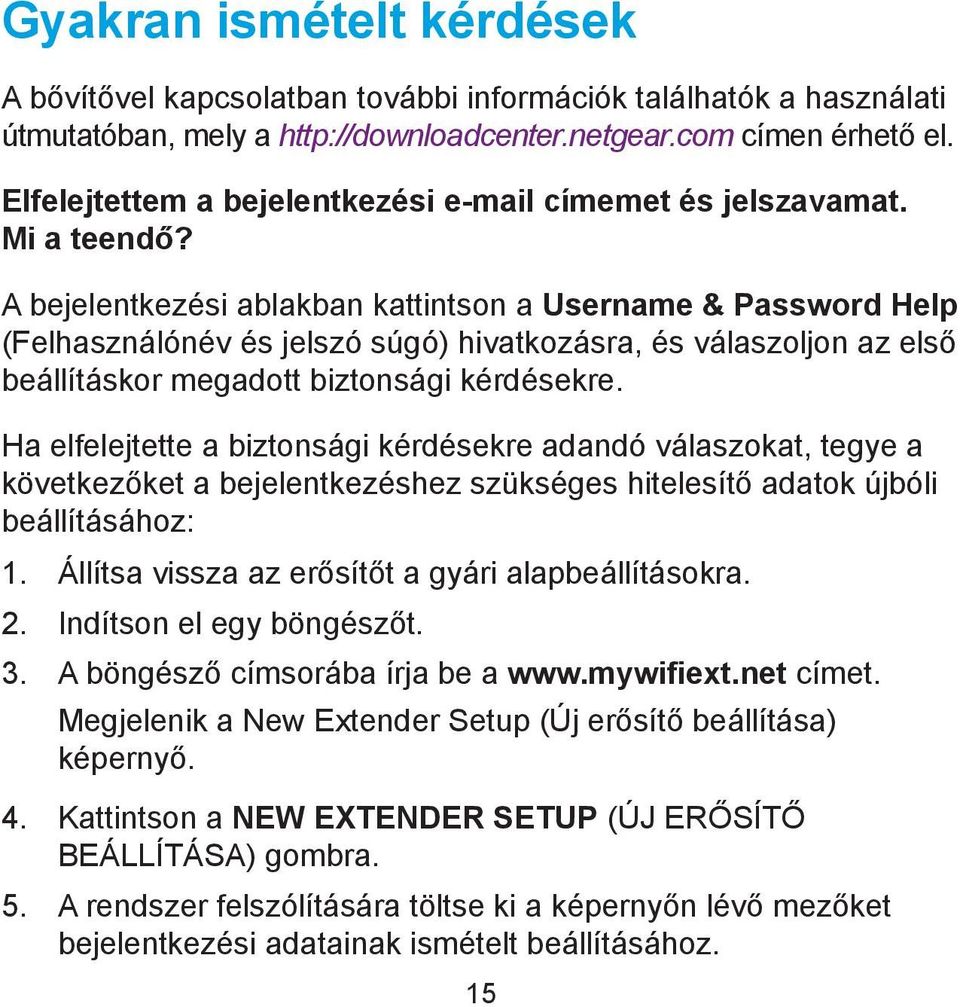

15 Gyakran ismételt kérdések A bővítővel kapcsolatban további információk találhatók a használati útmutatóban, mely a címen érhető el. Elfelejtettem a bejelentkezési címemet és jelszavamat. Mi a teendő? A bejelentkezési ablakban kattintson a Username & Password Help (Felhasználónév és jelszó súgó) hivatkozásra, és válaszoljon az első beállításkor megadott biztonsági kérdésekre. Ha elfelejtette a biztonsági kérdésekre adandó válaszokat, tegye a következőket a bejelentkezéshez szükséges hitelesítő adatok újbóli beállításához: 1. Állítsa vissza az erősítőt a gyári alapbeállításokra. 2. Indítson el egy böngészőt. 3. A böngésző címsorába írja be a címet. Megjelenik a New Extender Setup (Új erősítő beállítása) képernyő. 4. Kattintson a NEW EXTENDER SETUP (ÚJ ERŐSÍTŐ BEÁLLÍTÁSA) gombra. 5. A rendszer felszólítására töltse ki a képernyőn lévő mezőket bejelentkezési adatainak ismételt beállításához. 15

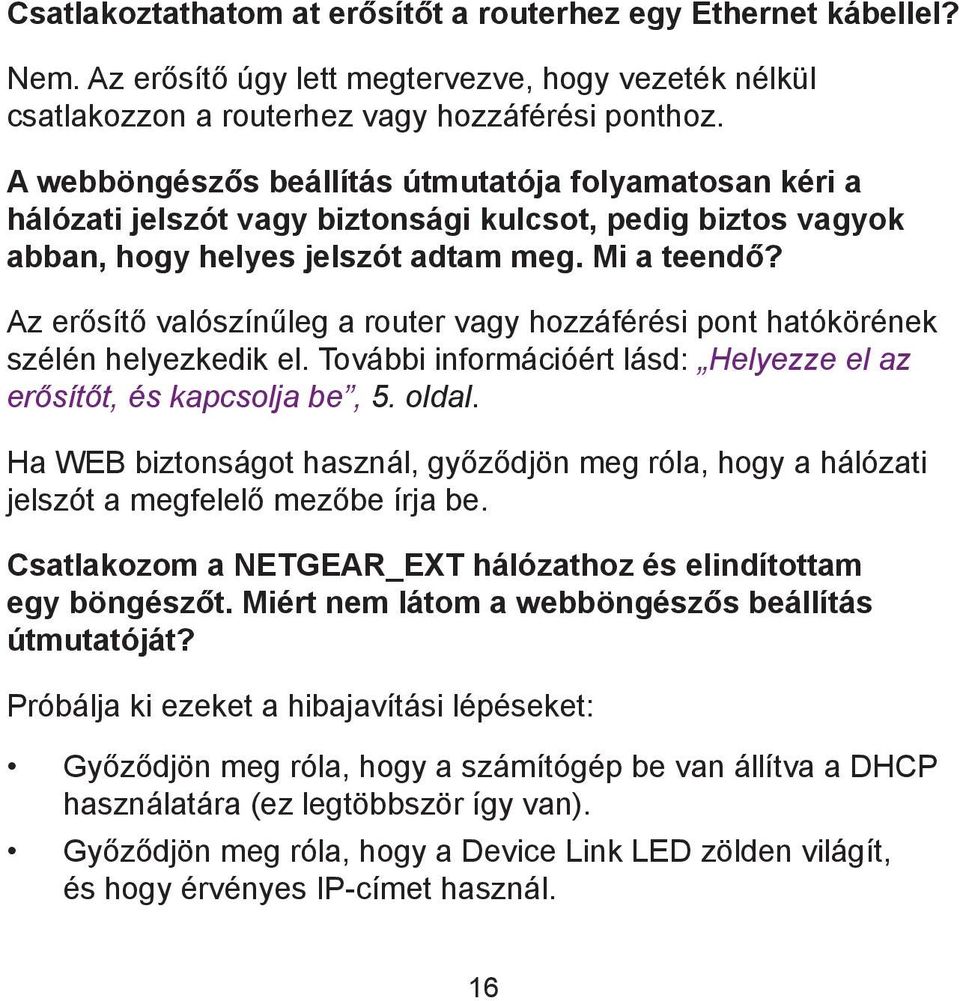

16 Csatlakoztathatom at erősítőt a routerhez egy Ethernet kábellel? Nem. Az erősítő úgy lett megtervezve, hogy vezeték nélkül csatlakozzon a routerhez vagy hozzáférési ponthoz. A webböngészős beállítás útmutatója folyamatosan kéri a hálózati jelszót vagy biztonsági kulcsot, pedig biztos vagyok abban, hogy helyes jelszót adtam meg. Mi a teendő? Az erősítő valószínűleg a router vagy hozzáférési pont hatókörének szélén helyezkedik el. További információért lásd: Helyezze el az erősítőt, és kapcsolja be, 5. oldal. Ha WEB biztonságot használ, győződjön meg róla, hogy a hálózati jelszót a megfelelő mezőbe írja be. Csatlakozom a NETGEAR_EXT hálózathoz és elindítottam egy böngészőt. Miért nem látom a webböngészős beállítás útmutatóját? Próbálja ki ezeket a hibajavítási lépéseket: Győződjön meg róla, hogy a számítógép be van állítva a DHCP használatára (ez legtöbbször így van). Győződjön meg róla, hogy a Device Link LED zölden világít, és hogy érvényes IP-címet használ. 16

17 Indítsa újra a böngészőt, majd írja be a címet a címsorba. Adja meg címét és jelszavát, majd kattintson a LOG IN (BEJELENTKEZÉS) gombra. Miként állítható vissza az erősítő a gyári alapértékekre? 1. Hegyes tárgy, például toll vagy kiegyenesített iratkapocs használatával legalább öt másodpercig tartsa lenyomva az erősítőn lévő Factory Reset (Gyári visszaállítás) gombot, amíg a bekapcsolást jelző LED sárgán világítani nem kezd. 2. Engedje el a Factory Reset (Gyári visszaállítás) gombot, és várja meg, amíg az erősítő újraindul. Az erősítő újraindul, és visszaáll a gyári alapértelmezett beállításokra. Vezeték nélküli MAC szűrőt, vezeték nélküli hozzáférésvezérlést vagy hozzáférés-vezérlési listát (ACL) engedélyeztem a routeren. Mi a teendő az erősítő telepítésekor? Amikor egy eszköz az erősítőn keresztül kapcsolódik a routerhez, az eszköz router felé továbbított MAC-címe egy másik MAC-címre lesz átalakítva. Ha a router MAC-szűrője, vezeték nélküli hozzáférésvezérlése vagy ACL-je engedélyezve van, az eszköz csatlakozni fog az erősítőhöz, de nem kaphat IP-címet az erősítőtől, és nem érheti el az internetet. 17

18 Annak engedélyezésére, hogy az eszköz IP-címet kaphasson az erősítőtől és elérhesse az internetet, a router számára meg kell adni az átalakított MAC-címet. 1. Jelentkezzen be a routerbe, és tiltsa le a MAC-szűrőt, vezeték nélküli hozzáférés-vezérlést vagy ACL-t. A router MAC-szűrője, vezeték nélküli hozzáférés-vezérlése vagy ACL-je letiltásával kapcsolatos további információkat a router dokumentációjában talál. 2. Kapcsolja be az erősítőt, és csatlakoztassa az összes WiFi készüléket az erősítő hálózatához. 3. Győződjön meg róla, hogy a Router Link LED továbbra is világít. 4. Jelentkezzen be az erősítőbe: a. Indítson el egy böngészőt. b. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési ablak. c. Adja meg címét és jelszavát, majd kattintson a LOG IN (BEJELENTKEZÉS) gombra. Megjelenik az állapotképernyő. 18

19 5. Válassza a Settings > Connected Devices (Beállítások > Csatlakoztatott eszközök) lehetőséget. A Connected Devices (Csatlakoztatott eszközök) részben megjelennek az erősítőhöz csatlakozó számítógépek és WiFi-eszközök MAC-címei és virtuális MAC-címei. 6. A routeren adja hozzá az erősítő, valamint az erősítő hálózatára csatlakozó eszközök MAC-címeit és virtuális MAC-címeit routerének MAC-szűrő táblázatához. 7. Engedélyezze a router MAC-szűrőjét, vezeték nélküli hozzáférés-vezérlését vagy ACL-jét. 19

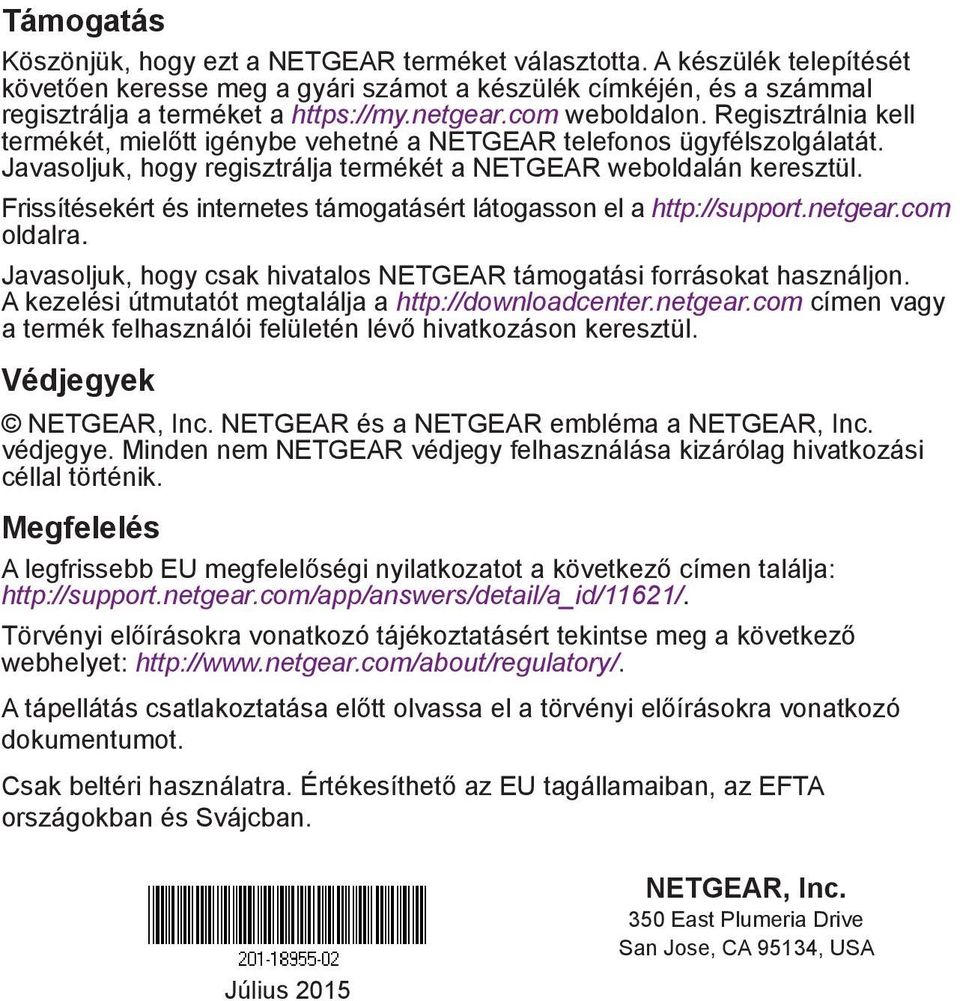

20 Támogatás Köszönjük, hogy ezt a NETGEAR terméket választotta. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a számmal regisztrálja a terméket a weboldalon. Regisztrálnia kell termékét, mielőtt igénybe vehetné a NETGEAR telefonos ügyfélszolgálatát. Javasoljuk, hogy regisztrálja termékét a NETGEAR weboldalán keresztül. Frissítésekért és internetes támogatásért látogasson el a oldalra. Javasoljuk, hogy csak hivatalos NETGEAR támogatási forrásokat használjon. A kezelési útmutatót megtalálja a címen vagy a termék felhasználói felületén lévő hivatkozáson keresztül. Védjegyek NETGEAR, Inc. NETGEAR és a NETGEAR embléma a NETGEAR, Inc. védjegye. Minden nem NETGEAR védjegy felhasználása kizárólag hivatkozási céllal történik. Megfelelés A legfrissebb EU megfelelőségi nyilatkozatot a következő címen találja: Törvényi előírásokra vonatkozó tájékoztatásért tekintse meg a következő webhelyet: A tápellátás csatlakoztatása előtt olvassa el a törvényi előírásokra vonatkozó dokumentumot. Csak beltéri használatra. Értékesíthető az EU tagállamaiban, az EFTA országokban és Svájcban. Július 2015 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
