1 Védjegyek A NETGEAR, a NETGEAR embléma és a Connect with Innovation a NETGEAR, Inc. vagy leányvállalatai védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. NETGEAR, Inc. Minden jog fenntartva. Megfelelés A teljes EU Megfelelőségi nyilatkozatot a következő címen találja: Beltéri használatra az EU tagállamaiban, az EFTA országokban és Svájcban. N300 vezeték nélküli ADSL2+ modem útválasztó DGN2200Bv4 telepítési útmutató A csomag tartalma A csomagnak a következőket kell tartalmaznia. Ha bármelyik elem hibás, hiányzik vagy sérült, lépjen kapcsolatba NETGEAR kereskedőjével. N300 modem útválasztó Hálózati adapter NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA DSL-kábel Ethernet kábel március

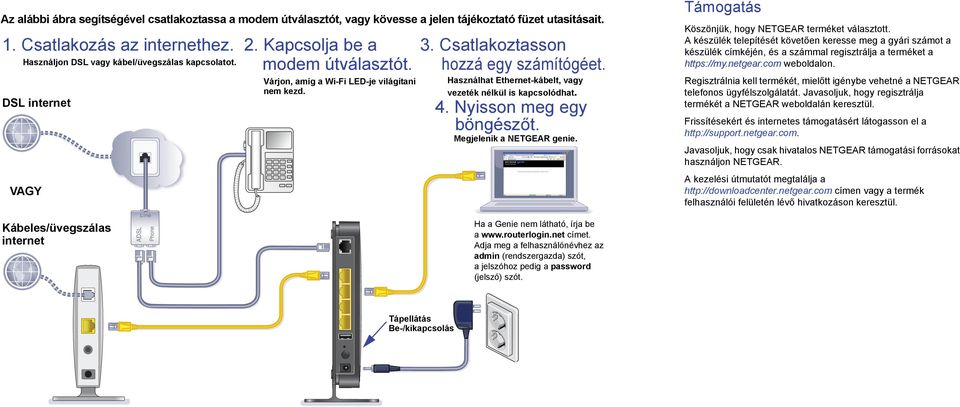

2 Az alábbi ábra segítségével csatlakoztassa a modem útválasztót, vagy kövesse a jelen tájékoztató füzet utasításait. 1. Csatlakozás az internethez. Használjon DSL vagy kábel/üvegszálas kapcsolatot. DSL internet VAGY Kábeles/üvegszálas internet ADSL Line Phone 2. Kapcsolja be a modem útválasztót. Várjon, amíg a Wi-Fi LED-je világítani nem kezd. 3. Csatlakoztasson hozzá egy számítógéet. Használhat Ethernet-kábelt, vagy vezeték nélkül is kapcsolódhat. 4. Nyisson meg egy böngészőt. Megjelenik a NETGEAR genie. Ha a Genie nem látható, írja be a címet. Adja meg a felhasználónévhez az admin (rendszergazda) szót, a jelszóhoz pedig a password (jelszó) szót. Támogatás Köszönjük, hogy NETGEAR terméket választott. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a számmal regisztrálja a terméket a weboldalon. Regisztrálnia kell termékét, mielőtt igénybe vehetné a NETGEAR telefonos ügyfélszolgálatát. Javasoljuk, hogy regisztrálja termékét a NETGEAR weboldalán keresztül. Frissítésekért és internetes támogatásért látogasson el a Javasoljuk, hogy csak hivatalos NETGEAR támogatási forrásokat használjon NETGEAR. A kezelési útmutatót megtalálja a címen vagy a termék felhasználói felületén lévő hivatkozáson keresztül. Tápellátás Be-/kikapcsolás

3 Tartalom Mielőtt hozzákezdene A modem útválasztó telepítése Előre beállított vezeték nélküli biztonság Vezeték nélküli hálózat beállításai Csatlakozás vezeték nélküli hálózathoz A modem útválasztó elérése módosítás céljából Hibaelhárítás ReadySHARE hozzáférés Egyéb funkciók

4 Mielőtt hozzákezdene Csatlakozhat közvetlenül a DSL-vonalhoz vagy az üvegszálas/ kábeles modemhez. Megjegyzés: DSL-vonalhoz történő csatlakozás esetén, mielőtt telepítené a modem útválasztót, győződjön meg arról, hogy DSL szolgáltatása aktív. Az alább felsorolt információk szükségesek a DSL-modem telepítéséhez és az internethez történő csatlakozáshoz. Keresse meg és tartsa a keze ügyében, mielőtt elkezdi a telepítési műveletet. DSL felhasználónév és jelszó. Ez az információ megtalálható a DSL által a szolgáltatásra történő regisztrációt követően küldött üdvözlőlevélben. Írja be ide a DSL internetszolgáltatáshoz tartozó felhasználónevet és jelszót: Felhasználónév: Jelszó: Az Ön telefonszáma vagy DSL-fiók száma. Ha nem rendelkezik hang szolgáltatással, akkor telefonszám helyett használhatja DSL fiókszámát. 2

5 A modem útválasztó telepítése A mikroszűrő kiszűri a DSL vételi zavart az olyan normál telefonkészülékből, amely a DSL-szolgáltatással közös vonalat használ. Ilyen eszközök például a telefonok, faxkészülékek, üzenetrögzítők, valamint a telefonkijelzők. 1. Csatlakozás az internethez. Használhat DSL vagy kábel/üvegszálas kapcsolatot. ADSL csatlakoztatása: Line ADSL Phone ADSL mikroszűrő telepítése a telefonvonal és a telefon között. Csatlakoztassa a modem útválasztó ADSL-portját a mikroszűrő ADSL-portjához. Használjon ADSL-mikroszűrőt a házban található összes telefonvonalhoz, ha az útválasztó és a telefon ugyanarra a telefonvonalra csatlakozik. 3

6 Kábeles/üvegszálas modem csatlakoztatása: A kábeles/üvegszálas modemet egy Ethernet-kábellel csatlakoztathatja a modem útválasztó hátsó panelén található Ethernet WAN porthoz (4/WAN címkéjű). 2. Helyezze áram alá a modem útválasztót. A DSL internethez vagy A kábeles/üvegszálas internethez a. Csatlakoztassa a hálózati adaptert a útválasztóhoz, a másik végét pedig egy dugaszolóaljzatba. b. Várjon, amíg az elülső panel Wi-Fi LED-je világítani nem kezd. Ha az egyik LED sem világít, nyomja meg a modem útválasztó hátlapján található Be-/kikapcsoló gombot. 4

7 3. Csatlakoztasson hozzá egy számítógépet. A DSL internethez vagy A kábeles/üvegszálas internethez Használhat Ethernet-kábelt vagy vezeték nélkül is kapcsolódhat. Vezetékes kapcsolat esetén Ethernet-kábel segítségével csatlakoztassa a számítógépet a modem útválasztó egyik nem használt sárga Ethernet LAN-portjához. Vezeték nélküli csatlakozáshoz használja az útválasztó alján található terméklapon feltüntetett előre beállított vezeték nélküli biztonsági beállításokat. 4. Nyisson meg egy böngészőt. Amikor az első alkalommal csatlakozik a modem útválasztó egységhez, megjelenik a genie képernyő. Az internetkapcsolat létrehozásához kövesse a genie lépéseit Ha a genie képernyő nem jelenik meg, zárja be, majd nyissa meg újra a böngészőt, és írja be a címsorba: Lásd: Hibaelhárítás, 9. oldal Előre beállított vezeték nélküli biztonság A készüléknek egyedi WiFi-hálózat neve (SSID) és hálózati kulcsa (jelszó) van. A védelem és a vezeték nélküli kapcsolat maximális biztonsága érdekében minden eszköz egyedileg generált alapértelmezett SSID-névvel és jelszóval van ellátva. Ezek az adatok a készülék alján található terméklapon olvashatók. 5

8 A NETGEAR azt javasolja, hogy ne módosítsa az előre beállított WiFi-hálózat SSID azonosítót és jelszót. Ha megváltoztatja a beállításokat, a terméklapon található SSID azonosító és jelszó már nem lesz érvényes. Wi-Fi hálózat neve Hálózati kulcs (SSID) (jelszó) Vezeték nélküli hálózat beállításai Jegyezze fel a címkén található alapértelmezett, előre beállított vezeték nélküli beállításokat a jövőbeni használat céljából. Wi-Fi hálózat neve (SSID): Hálózati kulcs (jelszó): Ha megváltoztatja az alapértelmezett beállításokat, jegyezze fel őket ide a jövőbeni használat céljából, és tartsa biztonságos helyen ezt a tájékoztatófüzetet: Wi-Fi hálózat neve (SSID): Hálózati kulcs (jelszó): 6

9 Vezeték nélküli jelszó lekéréséhez vagy frissítéséhez írja be a címet a webböngésző címsorába, és jelentkezzen be a felhasználónév (admin) és az alapértelmezett jelszó (password) megadásával. Ezután válassza ki a Wireless (Vezeték nélküli) lehetőséget. Csatlakozás vezeték nélküli hálózathoz A Wi-Fi Protected Setup (WPS Wi-Fi védett telepítés) funkció segítségével és manuálisan is csatlakozhat a vezeték nélküli hálózathoz. Csatlakozás a hálózathoz WPS használatával: 1. Nyomja meg a modem útválasztó WPS gombját. 2. A WPS-művelet befejezéséhez 2 percen belül nyomja meg a vezeték nélküli számítógép vagy eszköz WPS gombját, vagy hajtsa végre a vezeték nélküli eszköz útmutatójának WPS-funkcióra vonatkozó lépéseit. Megjegyzés: Néhány régebbi vezeték nélküli funkcióval rendelkező számítógép vagy eszköz nem képes a WPS használatára. Csatlakozás a hálózathoz manuálisan: 1. A számítógépen vagy vezeték nélküli eszközön nyissa meg a vezeték nélküli kapcsolatok kezelésére szolgáló szoftvert. A szoftver megkeresi az adott területen elérhető összes vezeték nélküli hálózatot. 2. Keresse és válassza ki a készülék vezeték nélküli hálózat nevét (SSID). Az SSID a modem útválasztó alján található terméklapon olvasható. Ha a telepítés során megváltoztatta a hálózat nevét, keresse meg azt a hálózati nevet. 3. Adja meg az előre beállított jelszót (ha megváltoztatta, akkor az új jelszót), majd kattintson a Connect (Csatlakozás) parancsra. 7

10 A modem útválasztó elérése módosítás céljából Miután a NETGEAR genie segítségével elvégezte a modem útválasztó beállítását, bejelentkezhet a modem útválasztó egységre a beállítások megtekintéséhez, illetve módosításához. A bejelentkezéshez (modem útválasztó): 1. Nyisson meg egy webböngészőt a következőhöz csatlakoztatott számítógépről vagy vezeték nélküli eszközről: modem útválasztó. 2. A böngésző címsorába írja be a vagy a címet. Megjelenik a bejelentkezési képernyő: 3. Adja meg a felhasználónévhez az admin (rendszergazda) szót, a jelszóhoz pedig a password (jelszó) szót. Az alap kezdőképernyőn a következő jelenik meg: 8

11 A modem útválasztó képernyőivel kapcsolatos bővebb információt a Használati útmutatóban talál. A Használati útmutató elérhető a weben a NETGEAR támogatási oldalán: A modem útválasztó felhasználónévhez tartozó jelszó módosításához: 1. Jelentkezzen be a következőbe: modem útválasztó. 2. Válassza ki az Advanced (Speciális) > Administration (Felügyelet) > Set Password (Jelszó beállítása) menüpontot. 3. Adja meg a régi jelszót. 4. Adja meg kétszer az új jelszót. 5. Kattintson az Apply (Alkalmaz) gombra. Hibaelhárítás Ha a böngésző nem jeleníti meg a weboldalt: Győződjön meg arról, hogy a számítógép csatlakoztatva van az elérhető LAN Ethernet portok valamelyikéhez, vagy vezeték nélkül a modem útválasztó egységhez. Győződjön meg róla, hogy a modem útválasztó áram alatt van, és a Wi-Fi LED-ja világít. Ha a számítógépen statikus vagy fix IP-cím van beállítva (nem ez a jellemző), állítsa át úgy, hogy a számítógép automatikusan az útválasztótól kapja az IP-címet. 9

12 Ha az útválasztó nem kapcsol be: 1. Ellenőrizze a kábeleket. Húzza ki, majd csatlakoztassa újra a kábeleket. Nézze meg, hogy a DSL modem útválasztót a fali aljzatba csatlakoztató telefonkábel csatlakoztatva van-e szűrőhöz. Nincs szükség szűrőre, ha nem rendelkezik telefonos szolgáltatással. Ha szűrő van telepítve olyan helyre, ahol nem szükséges, az blokkolhatja az ADSL-jelet. 2. Kapcsolja ki a modem útválasztót, majd kapcsolja be újra. a. Kapcsolja ki a modem útválasztót. b. Húzza ki az adaptert és az összes többi kábelt a modem útválasztó hátuljából. c. Várjon 30 másodpercig, majd csatlakoztassa újra a kábeleket és az adaptert a modem útválasztóhoz, majd kapcsolja be azt. d. Ellenőrizze, hogy a tápellátást jelző LED világít-e. Ha a LED nem világít, próbálja másik aljzatba csatlakoztatni a hálózati adaptert. e. Várjon amíg a LED-ek zöldre nem váltanak. 3. Nyisson meg egy webböngészőt, majd próbájlon kapcsolódni az internethez. Ha az 1 3. lépés nem oldja meg a problémát: 4. Indítsa újra a modem útválasztót. A modem útválasztó újraindításához egy tűvel vagy gemkapoccsal nyomja be és tartsa benyomva a Reset (Visszaállítás) gombot, melyet egy apró nyíláson át érhet el. 10

13 ReadySHARE hozzáférés A telepítés és beállítás után helyezzen be egy USB tárolóeszközt a modem útválasztó USB-portjába az azon lévő tartalom más felhasználókkal történő megosztásához. (Ha az USB eszköz speciális illesztőprogrammal rendelkezik, akkor nem kompatibilis.) Ha az USB eszközhöz tápegység szükséges, azt akkor használja, amikor az USB eszköz a modem útválasztó egységhez van csatlakoztatva. Mindössze 2 percig tart, amíg az USB-meghajtó kész lesz a megosztásra. A ReadySHARE funkcióval kapcsolatos további információért látogasson el a következő webhelyre: Az USB eszközhöz való hozzáféréshez: Windows-rendszer esetén alkalmazza az egyik alábbi módszert: Válassza a Start > Run (Futtatás) elemet, és írja be a párbeszédpanelbe: \\readyshare Kattintson az OK gombra. Nyisson meg egy böngészőt, majd írja be a címsorba: \\readyshare. Nyissa meg a My Network Places (Saját hálózati helyek) helyet, és írja be a címsorba: \\readyshare. 11

14 Mac rendszer esetén kövesse ezeket a lépéseket: 1. Válassza a Go (Ugrás) > Connect to Server (Csatlakozás a kiszolgálóhoz) elemet. 2. Írja be az smb://readyshare kiszolgálócímet. 3. Kattintson a Connect (Csatlakozás) elemre. Egyéb funkciók További funkciókért pl. Live Parental Controls, forgalommérés, ReadySHARE, Vendég hozzáférés stb., jelentkezzen be az útválasztóba a címen NETGEAR, Inc. Minden jog fenntartva. Jelen kiadvány a NETGEAR, Inc.engedélye nélkül részben sem állítható elő újra, továbbítható, írható át, nem tárolható mások által hozzáférhető helyen és nem fordítható le más nyelvre semmilyen formában. NE tegye szűk helyre vagy fiókba a készüléket. Ügyeljen arra, hogy a készülék körül legalább 5 cm hely maradjon. Védjegyek A NETGEAR, a NETGEAR embléma és a Connect with Innovation a NETGEAR, Inc. vagy leányvállalatai védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. Az egyéb márka- és terméknevek tulajdonosaik védjegyei vagy bejegyzett védjegyei NETGEAR, Inc. Minden jog fenntartva. 12
