300 Mbps vezetékmentes szélessávú router BR 6428nS Gyors telepítési útmutató 1.0 s változat/2010 október

Átírás

1

2 300 Mbps vezetékmentes szélessávú router BR 6428nS Gyors telepítési útmutató 1.0 s változat/2010 október 1

3 COPYRIGHT Copyright Edimax Technology Co. Ltd. minden jog fenntartva. A publikációt és annak bármely részét az Edimax Technology Co. Ltd. vállalat előzetes írásos beleegyezése nélkül tilos elektronikus, mechanikus, mágneses, optikai, kémiai, manuális vagy más módon továbbítani, arról átiratot/másolatot készíteni, adattároló rendszereken tárolni, idegen nyelvre lefordítani, ideértve a számítógépes nyelveket is. Az Edimax Technology Co. Ltd. vállalat nem vállal garanciát sem közvetlenül, sem beleértett módon a tartalomért, különösképpen nem egy adott célnak való megfelelés, értékesíthetőség vagy a megadottak garantálása tekintetében. A kézikönyvben ismertetett szoftvert adott állapotában (beleértve annak potenciális hibáit is) értékesítjük, biztosítunk hozzá licencet. Ha a program az értékesítés után hibásnak bizonyulna, akkor a vevő (és nem vállalatunk, forgalmazóink és kereskedőink) kötelessége a szükséges szerviz, javítások és a szoftverhibával kapcsolatban felmerült okozott károk költségeiért helyt állni. Az Edimax Technology Co. Ltd. fenntartja a jogot, hogy a publikációt értesítési kötelezettség nélkül időről időre módosítsa. A megvásárolt termék és annak beállítás képernyője kissé eltérhet a gyors telepítési útmutatóban szereplő képektől. Ha többet szeretne megtudni a termékről, akkor lásd a CD ROM on található kézikönyvet referenciaként. A szoftver jellemzőit és műszaki adatait külön értesítés nélkül is módosíthatjuk. Kérjük, látogassa meg weboldalunkat a frissítések érdekében: A kézikönyvben ismertetett minden márka, terméknév saját tulajdonosaik márkanevei vagy regisztrált márkanevei. Linux nyílt forrású programkók Egyes Edimax termékek olyan mások által készített szoftverkódokat is tartalmaznak, amelyekre a GNU általános nyilvános (GPL General Public License) vagy a GNU általános közreadási (LGPL General Public Licens) licence vonatkozik. Lásd a GNU weboldalát az egyes licencek feltételeivel kapcsolatban: ( Az Edimax termékekben használt GNU GPL és GNU LGPL szoftverkódokat bárminemű garancia nélkül terjesszük, ezekre saját szerzőik copyright jogai vonatkoznak. A termék firmware fájljai az Edimax weboldalán ( a Download (Letöltés) oldalon találhatók. 2

4 TERMÉKBEVEZETŐ Köszönjük, hogy az Edimax BR 6428nS termékét választotta! A nagy teljesítményű 300 Mbps os router a SOHO (kis/otthoni irodai) felhasználóknak készült. A router segítségével az összes számítógép és hálózati eszköz egyetlen nagy sebességű xdls/kábeles internetkapcsolaton osztozhat. Az iq beállítással gyorsan és egyszerűen csatlakozhat az internethez. A csomag tartalma A router használata előtt győződjön meg arról, hogy a csomagból semmi sem hiányzik. Vegye fel a kapcsolatot a forgalmazóval, ha a csomagból valami hiányozna. Szélessávú router (1 db) Gyors telepítési útmutató (1 db) CD ROM többnyelvű gyors telepítési útmutatóval és felhasználói kézikönyvvel (1 db) 5 V os egyenáramú elektromos adapter (1 db) Ethernet kábel (1db) Elülső panel LED neve Világítás Jelentése állapota PWR Be A router be van kapcsolva, áramellátása rendben Ki A routernek nincs vagy nem megfelelő az áramellátása WLAN Be Wifi aktiválva (vagy WPS mód aktiválva) Ki Wifi nincs aktiválva Villog Wifi aktivitás (adattovábbítás) WAN Be Csatlakoztatva az internethez Ki Nem csatlakozik az internethez Villog Internet aktivitás (adattovábbítás) 1 4 Be LAN port csatlakoztatva 3

5 (LAN) Ki A LAN port nincs csatlakoztatva Villog LAN aktivátás (adattovábbítás) Hátoldal Elem megnevezése 1 4 (LAN csatlakozók) WAN csatlakozó Elektromos csatlakozó WPS/reset gomb Leírás Számítógépet vagy más webes eszközt csatlakoztat A kábel/xdsl modemet csatlakoztatja A mellékelt elektromos adaptert csatlakoztatja Visszaállítja a routert a gyári alapértelmezett beállításokta vagy elindítja a WPS funkciót (nyomja le a gombot és tartsa lenyomva 20 másodpercig a beállítások törléséhez, vagy nyomja a gombot 2 5 másodpercig a WPS funkció aktiválásához) KEZDJÜK EL Csatlakoztassa az xdsl vagy kábel modemet a router WAN (kék) csatlakozójához, és számítógépét a router egyik LAN (sárga) csatlakozójához. Nyissa meg a böngésző alkalmazást. Ha az internethez először csatlakozik, akkor a következő jelenik meg automatikusan: 4

6 Megjegyzés: Számítógépe vagy iphone eszköze használhatja az iq beállítást is Wifi kapcsolattal. Kérjük, győződjön meg arról, hogy a megfelelő Wifi hálózatra csatlakozott. A router alapértelmezett SSID azonosítója Edimax. Dinamikus IP Ha az internetkapcsolata dinamikus IP címet használ, akkor a következőt láthatja: Megjegyzés: Biztonsági okokból javasoljuk, hogy állítsa be a vezetékmentes biztonságot. Ha a Yes (recommended) (Igen (javasolt)) opcióra kattint, akkor a rendszer megkéri, hogy adja meg az SSID t és egy jelszót (min. 8 karakter). PPPoE Megjegyzés: Kérjük, jegyezze meg a jelszavát, különben a Wifi kapcsolatot nem tudja használni. 5

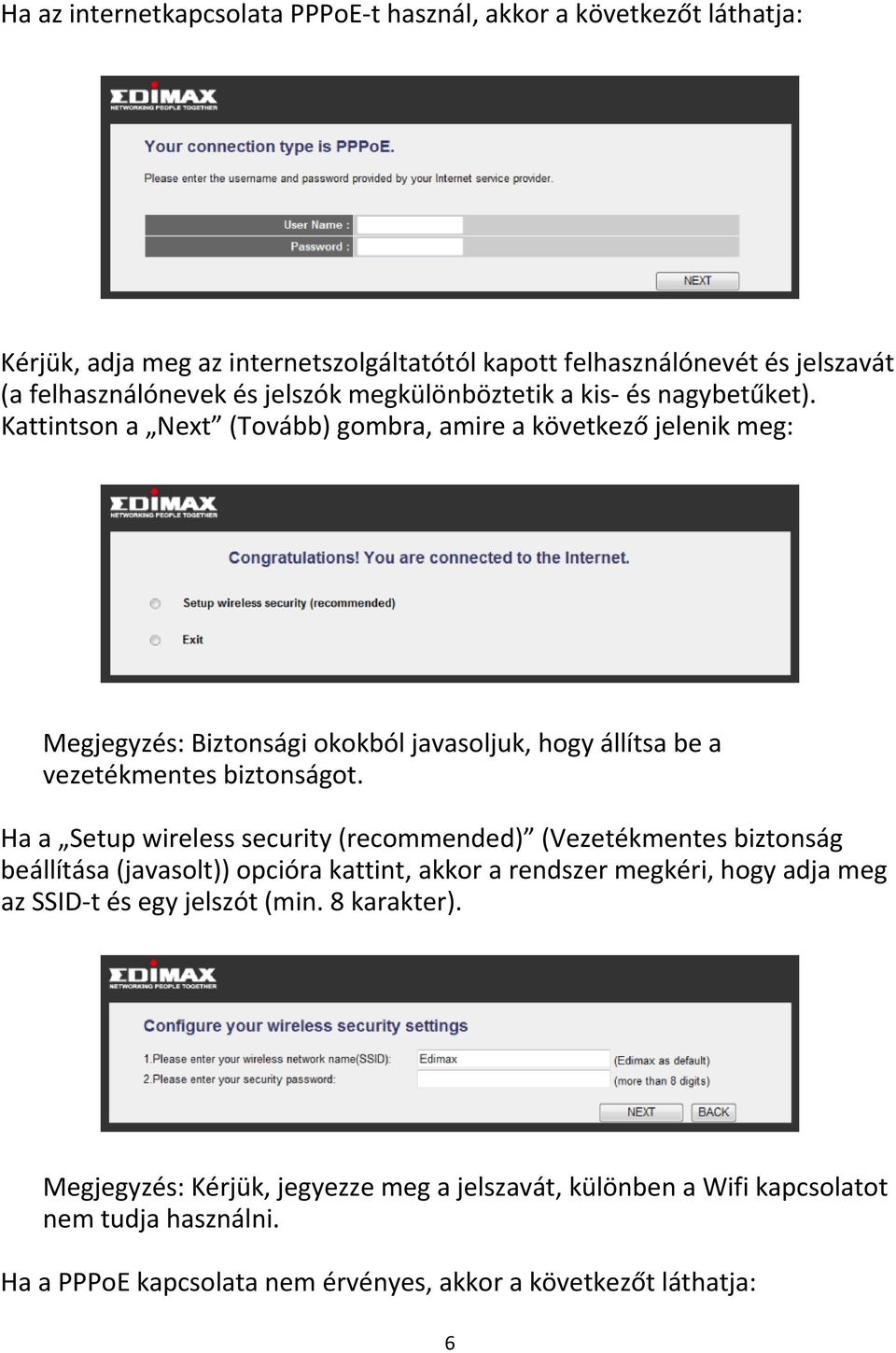

7 Ha az internetkapcsolata PPPoE t használ, akkor a következőt láthatja: Kérjük, adja meg az internetszolgáltatótól kapott felhasználónevét és jelszavát (a felhasználónevek és jelszók megkülönböztetik a kis és nagybetűket). Kattintson a Next (Tovább) gombra, amire a következő jelenik meg: Megjegyzés: Biztonsági okokból javasoljuk, hogy állítsa be a vezetékmentes biztonságot. Ha a Setup wireless security (recommended) (Vezetékmentes biztonság beállítása (javasolt)) opcióra kattint, akkor a rendszer megkéri, hogy adja meg az SSID t és egy jelszót (min. 8 karakter). Megjegyzés: Kérjük, jegyezze meg a jelszavát, különben a Wifi kapcsolatot nem tudja használni. Ha a PPPoE kapcsolata nem érvényes, akkor a következőt láthatja: 6

8 Kattintson a Try it again (Ismételt próbálkozás) opcióra és a varázsló megpróbál az internethez csatlakozni a korábban megadottaknak megfelelően. Ha a Re enter (Megadás újra) opcióra kattint, akkor a rendszer az előző oldalra vált vissza, ahol újra megadhatja a felhasználónevét és jelszavát. Ha kapcsolata a fentiek egyikébe sem tartozik, ill. ha az automatikus detektálás eredménytelen, akkor a következő oldalt láthatja. Kérjük, válassza ki a kapcsolat típusát, és adja meg a megfelelő adatokat. Alkalmazás diagram 7

9 8
