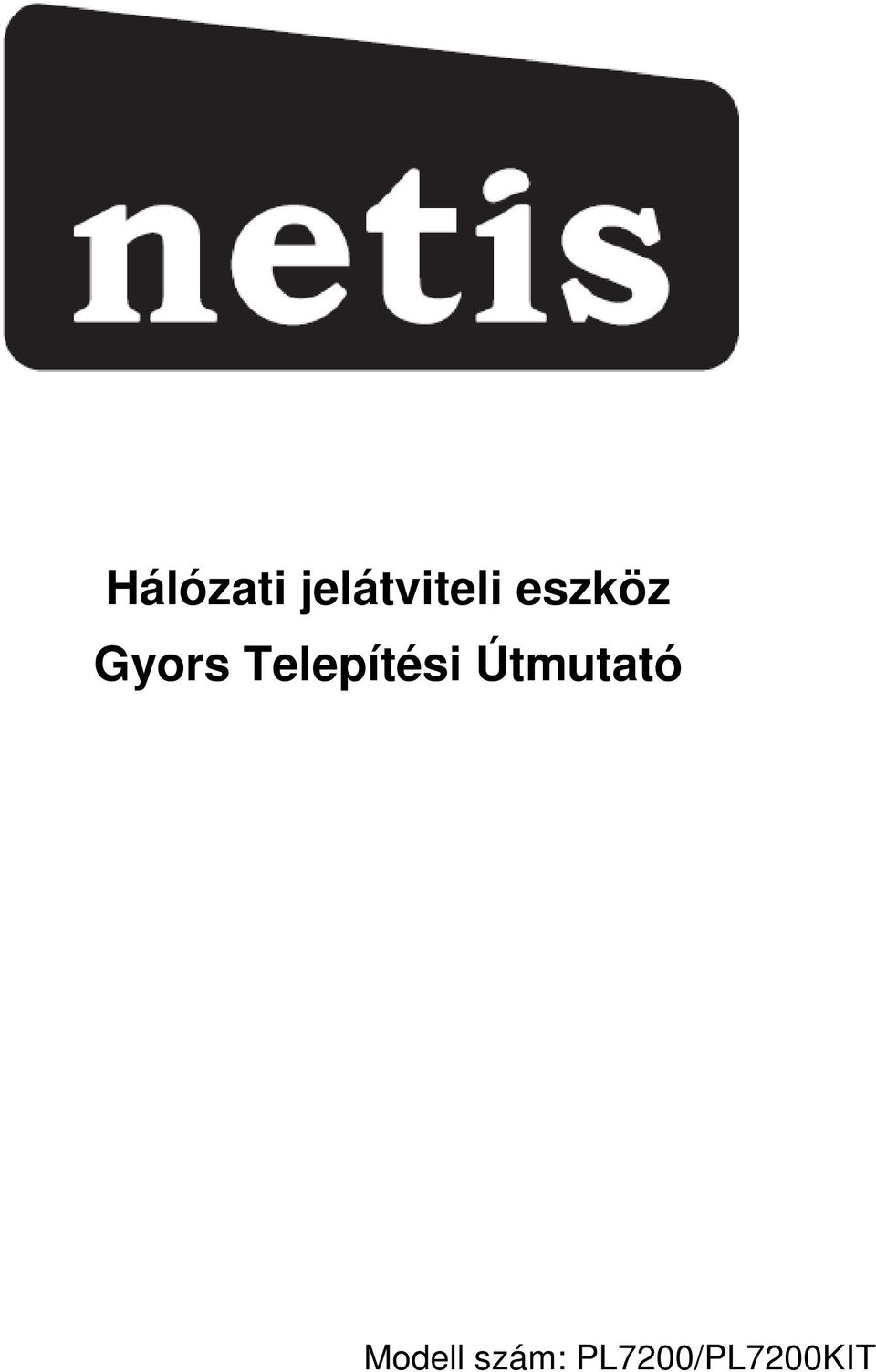

1 Hálózati jelátviteli eszköz Gyors Telepítési Útmutató Modell szám: PL7200/PL7200KIT

2 Tartalomjegyzék 1. A csomag tartalma Figyelmeztetés: Fontos telepítés előtti tudnivalók LED jelző lámpák és gombok leírása Hálózat beüzemelése... 3 Függelék: Group gomb használata (Magáncsoport beállítása)... 3 Hibaelhárítás... 4

3 1. A csomag tartalma 2. Figyelmeztetés: Fontos telepítés előtti tudnivalók Javaslat: Erősen ajánlott az adapter közvetlen, fali aljzatba való dugása, mivel néhány elosztó túlfeszültség védővel van ellátva, ami akadályozhatja az adatforgalmat. 3. LED jelző lámpák és gombok leírása Javaslat: Egyes országok egymástól eltérő hálózati dugaszoló aljzatokat használhatnak, amelyeket mi a csomagban biztosítunk. Ebben a leírási útmutatóban az Amerikában elterjedt hálózati dugaszoló aljzatot használjuk. 1

4 LED Állapot Funkció Világít Az adapter áram alatt van. Állapotjelző Az adapter kikapcsolt Nem világít állapotban van. Világít Az adapter csatlakoztatva van a hálózathoz. Villog Van adatforgalom. PLC Az adapter nem Nem világít csatlakozik a hálózathoz. Ethernet Port Világít csatlakoztatva, de nincs adatforgalom. Ethernet Port Villog csatlakoztatva és van LAN adatforgalom. Nem világít Ethernet Port nincs csatlakoztatva Gomb Group Default Funkció A Group gomb a hálózat biztosítására szolgál. A hálózat biztosítását, lásd a függelék: Group gomb használata részénél Gyári beállítások vissza állítása. 5 perccel a LAN port lecsatlakoztatása után, vagy ha a csatlakoztatott eszköz kikapcsol, az adapter automatikusan energiatakarékos üzemmódba kapcsol. 2

5 4. Hálózat beüzemelése A lépéseket követve máris szörfölhet az interneten. Figyelem! 1) Amint az adapter elektromos vezetékei a fentieknek megfelelően össze vannak dugva, egy már használható hálózat épül ki. A hálózat biztosítását lásd, a függelék: Group gomb használata 2) Győződjön meg róla, hogy a hálózat megfelelően csatlakozik az internethez. Függelék: Group gomb használata (Magáncsoport beállítása) 3

6 Zárt csoport létrehozása 1) Egy másodpercig tartsa benyomva a Group gombot az Adapter A-n, amíg az állapotjelző LED villogni nem kezd. 2) Két percen belül 1-3 másodpercig nyomja meg az Adapter B-n található Group gombot, amíg a PLC LED is villogni nem kezd. Körülbelül 60 másodperc elteltével látni fogja, hogy mindkét Adapteren világít a PLC LED, jelezve a sikeres kommunikációt a két adapter között. Javaslat 1: Az elején erősen ajánlott, hogy a két adapter minél közelebb tegye egymáshoz, majd csak utána csatlakoztassa a kívánt helyre. Csatlakozás egy már létező magáncsoporthoz 1) Kövesse az alább lépéseket további adapter (Adapter C) hozzáadását egy már korábban létrehozott zárt csoporthoz, 2) Nyomja meg a Group gombot az Adapter A-n vagy B-n, de egyszerre nem mindkettőn, míg a PLC LED villogni nem kezd. 3) Két percen belül nyomja meg a Group gombot az Adapter C-n. Az áramellátást jelző LED 60 másodperc múlva felvillan. Javaslat 2: További adapterek csatlakoztatásához kövesse a fenti lépéseket, különkülön az összes csatlakoztatni kívánt adapter esetén. Javaslat 3: Az eszköz átnevezéséhez és újra konfigurálásához a tartozék CD-ről telepítse fel a Powerline Utility-t. (Csak Windows OP rendszerhez) Hibaelhárítás Kérdés: Követtem a fent leírt lépéseket, de az adapter továbbra sem működik. Mi a teendő ilyenkor? Győződjön meg róla, hogy az összes adapter ugyanhoz az áramkörhöz van csatlakoztatva. Ha az állapotjelző jelző LED egyáltalán nem villan fel, akkor valószínűleg hardware hiba van. Az eszközök nem biztos, hogy kommunikálnak egymással, ha többfázisú váltakozó áramkörön vannak. Győződjön meg róla, hogy az adapterek nincsenek elosztókba dugva, mivel azok feszültség védővel vannak ellátva és blokkolhatják az adatforgalmat. Kérdés: Az adapterek megfelelően működtek addig, míg új helyre nem kerültek. Hogyan tudom azokat újra működtetni? Dugja az adaptereket ugyanabba a fali aljzatba, majd az újrakonfiguráláshoz kövesse a függelék Group gomb működése részben leírtakat. Ha továbbra sem működnek, keressen más hibaforrási lehetőségeket: 4

7 1) Légkondicionáló, mosógép vagy egyéb hasonló háztartási eszközök esetleg túl közel vannak az adapterekhez. 2) Ellenőrizze, hogy nem keletkezett-e zárlat, amely blokkolná az eszközök közötti kommunikációt. Kérdés: Hogyan tudom visszaállítani az alapértelmezett gyári beállításokat? Miközben az adapter bekapcsolt állapotban van, tartsa legalább 15 másodpercig lenyomva a Default gombot. A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. 5
