1 Netis PON Terminál Kezelési Útmutató EP-8101G, EP-8104, EP-8104P, GP-8501G, GP-8501P, GP-8501GP

2 Tartalomjegyzék 1. A csomag tartalma Hardver csatlakoztatása LED állapotjelzők és gombok leírása Beállítások elvégzése a webes kezelőfelülten Hibaelhárítás... 5 FCC Nyilatkozat... 6

LED állapotjelzők és gombok leírása... 2 4.

3 1. A csomag tartalma 2. Hardware csatlakoztatása 2.1 Az optikai szál egyik végét, csatlakoztassa az eszközön található PON portba. 2.2 Csatlakoztassa az Ethernet kábelt. A hálózati kábel egyik végét dugja a számítógép Ethernet portjába, míg a másik végét az optikai hálózati eszközön található LAN portba. 1

portba. 2.2 Csatlakoztassa az Ethernet kábelt.

4 2.3 A telefonvezeték egyik végét, dugja be a telefonba/voice portba/fax készülékbe, míg a másik végét, az optikai hálózati eszközön található PHONE portba. (Opcionális) 2.4 Csatlakoztassa a tápkábel egyik végét, az eszközön található PWR csatlakozójához, míg a másik, a hálózati tápfeszültséghez. 3. LED állapotjelzők és gombok leírása LED Szín Állapot Funkció Világít Az eszköz be van kapcsolva. PWR Zöld Az eszköz ki van kapcsolva. Világít A PON optikai egység ki van kapcsolva. LOS Piros A készülék áramellátása nem megfelelő. PON PHONE (EP- 8104P, GP- 8501GP, GP- 8502P modell esetén) RUN (GP- 8105GP, GP- 8501G) Zöld Zöld Zöld Világít Világít Világít (1sec-es gyakoriság gal) (300ms-es gyakoriság gal) Világít áramellátása megfelelő. megfelelően csatlakozik az optikai vonali berendezéshez (OLT). csatlakozni próbál az optikai vonali berendezéshez (OLT). nem tud csatlakozni az optikai vonali berendezéshez (OLT). csatlakozott a szerverhez. A PHONE porton van adatforgalom. nem tud csatlakozni a szerverhez. Hardware hiba. ki van kapcsolva hardware hiba miatt. megfelelően működik. nem működik software hiba miatt. Az adott porton hálózati eszköz van csatlakoztatva, de nincs adatforgalom. 2

LED állapotjelzők és gombok leírása LED Szín Állapot Funkció Világít Az eszköz be van kapcsolva. PWR Zöld Az eszköz ki van kapcsolva. Világít A PON optikai egység ki van kapcsolva.

5 LAN ITV Zöld Az adott porton van adatforgalom. Az adott porton nincs hálózati eszköz csatlakoztatva. Gomb Default On/Off Funkció Gyári beállítások visszaállítása. Az eszköz ki-/bekapcsolására szolgál. 4. Beállítások elvégzése a webes kezelőfelülten 4.1 Manuálisan végezze el a következő hálózati beállításokat a számítógépen: IP cím / IPv4 cím: X (1 X 254, X 201) Subnet Mask: Alapértelmezett átjáró / router: Windows 8/7/Vista 1) Menjen a Beállítások menüpontba (Win 8) vagy a Vezérlőpult -ba Win 7/Vista esetén 2) Bal egérgombbal lenyomásával lépjen be a Hálózati és internet csatlakozások Hálózati és megosztási központ Adapterbeállítások módosítása menübe (Windows 7/8) vagy Windows Vistában a Hálózati kapcsolatok kezelése menübe. 3) Jobb egérgombbal kattintson a Helyi kapcsolat -ra, majd bal egérgomb nyomása után a Tulajdonságok -ra. 4) Kattintson kétszer az Internet Protokoll (TCP/IP)-on. 5) Válassza az Az IP cím automatikus lekérdezése és az DNS szerver cím automatikus lekérdezése elemeket, majd kattintson az OK -ra. Windows XP/2000 1) Lépjen be, a Start Vezérlőpult menübe. 2) Bal egérgombbal lenyomásával lépjen be a Hálózati és internet csatlakozások Hálózati kapcsolatok menübe. 3) Jobb egérgombbal kattintson a Helyi kapcsolatok -ra, majd bal egérgomb nyomása után a Tulajdonságok -ra. 4) Kattintson kétszer az Internet Protokoll (TCP/IP) -on. 5) Válassza az Az IP cím automatikus lekérdezése és az DNS szerver cím automatikus lekérdezése elemeket, majd kattintson az OK -ra. MAC OS 1) Lépjen be az Apple System Preferences menübe. 3

255.255.0 Alapértelmezett átjáró / router:192.168.2.201 Windows 8/7/Vista 1) Menjen a Beállítások menüpontba (Win 8) vagy a Vezérlőpult -ba Win 7/Vista esetén 2) Bal egérgombbal lenyomásával lépjen

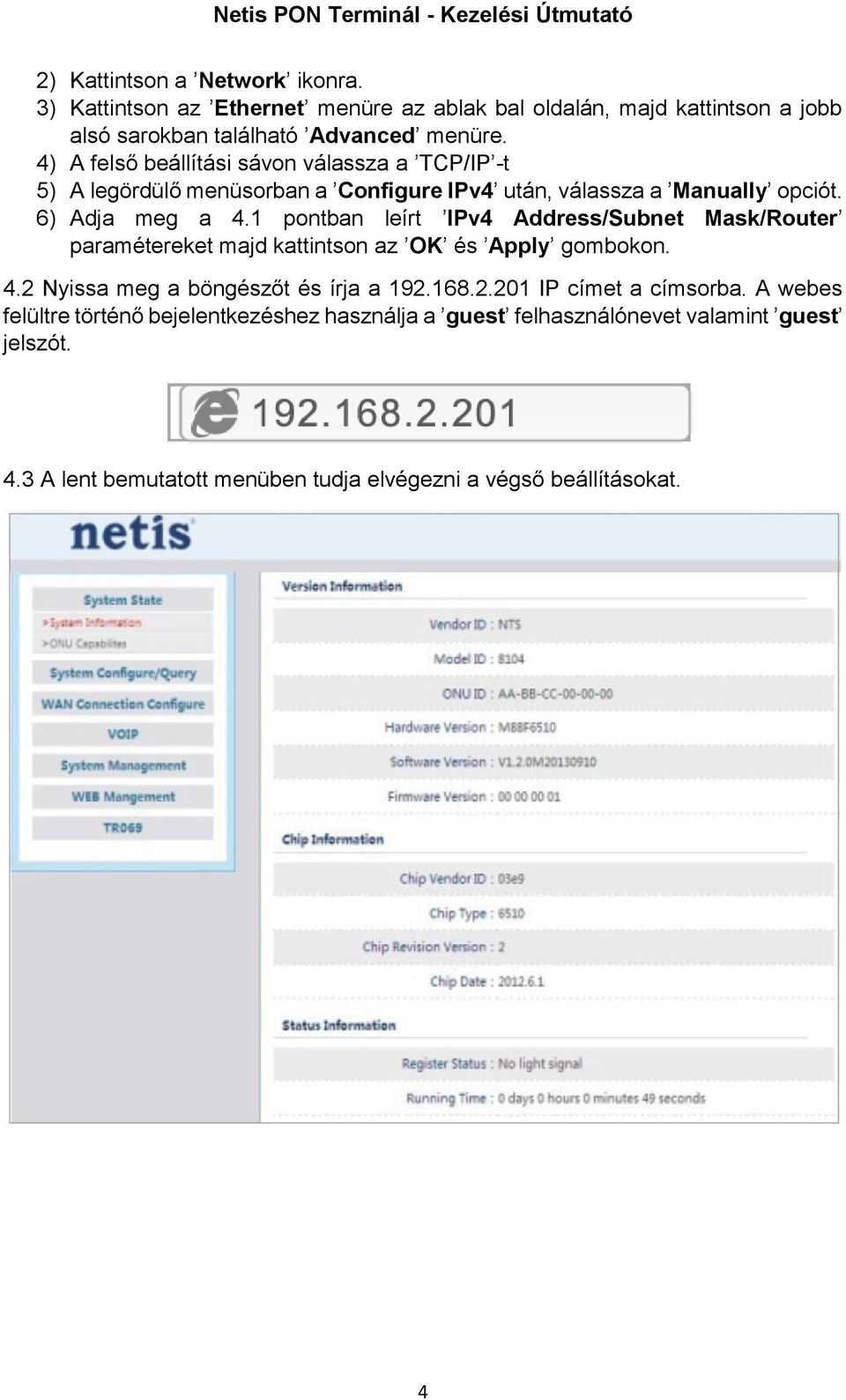

6 2) Kattintson a Network ikonra. 3) Kattintson az Ethernet menüre az ablak bal oldalán, majd kattintson a jobb alsó sarokban található Advanced menüre. 4) A felső beállítási sávon válassza a TCP/IP -t 5) A legördülő menüsorban a Configure IPv4 után, válassza a Manually opciót. 6) Adja meg a 4.1 pontban leírt IPv4 Address/Subnet Mask/Router paramétereket majd kattintson az OK és Apply gombokon. 4.2 Nyissa meg a böngészőt és írja a IP címet a címsorba. A webes felültre történő bejelentkezéshez használja a guest felhasználónevet valamint guest jelszót. 4.3 A lent bemutatott menüben tudja elvégezni a végső beállításokat. 4

1 pontban leírt IPv4 Address/Subnet Mask/Router paramétereket majd kattintson az OK és Apply gombokon. 4.2 Nyissa meg a böngészőt és írja a 192.168.2.201 IP címet a címsorba.

7 5. Hibaelhárítás Mi a teendő, ha a power állapotjelző LED nem világít? 1) Ellenőrizze, hogy a hálózati optikai eszköz megfelelően be van dugva a hálózatba, valamint, hogy a hálózatban van feszültség. 2) Húzza ki az eszközt a konnektorból, majd dugja vissza. Ha a power állapotjelző továbbra sem ég, forduljon munkatársainkhoz segítségért. Mit tegyek, ha a LOS állapotjelző LED folyamatosan pirosan világít? 1) Győződjön meg róla, hogy az optikai szál megfelelően be van dugva a PON portba vagy, hogy az nincs eltörve. 2) Ha a LOS állapotjelző LED még mindig pirosan világít, az azt jelenti, hogy az optikai hálózati eszköz továbbra sem csatlakozik a szerverhez. További információért lépjen kapcsolatba az internet szolgáltatójával. Mit csináljak, ha a PON állapotjelző LED nem világít? 1) Győződjön meg róla, hogy az eszköz be van kapcsolva, valamint arról, hogy az optikai csatlakozás megfelelő. 2) Kérjen segítséget az internet szolgáltatójától az esetben, ha az összes hardware csatlakozás megfelelő, viszont a PON állapotjelző LED továbbra sem világít. Hogyan tudom visszaállítani az alapértelmezett gyári beállításokat? A gyári beállítások visszaállításához tartsa benyomva a készülék hátsó oldalán található Default gombot 5 másodpercig egy tű használatának segítségével, miközben az be van kapcsolva. A készülék újrabootolás után visszatér a gyári beállításokhoz. 5

Mit tegyek, ha a LOS állapotjelző LED folyamatosan pirosan világít? 1) Győződjön meg róla, hogy az optikai szál megfelelően be van dugva a PON portba vagy, hogy az nincs eltörve.

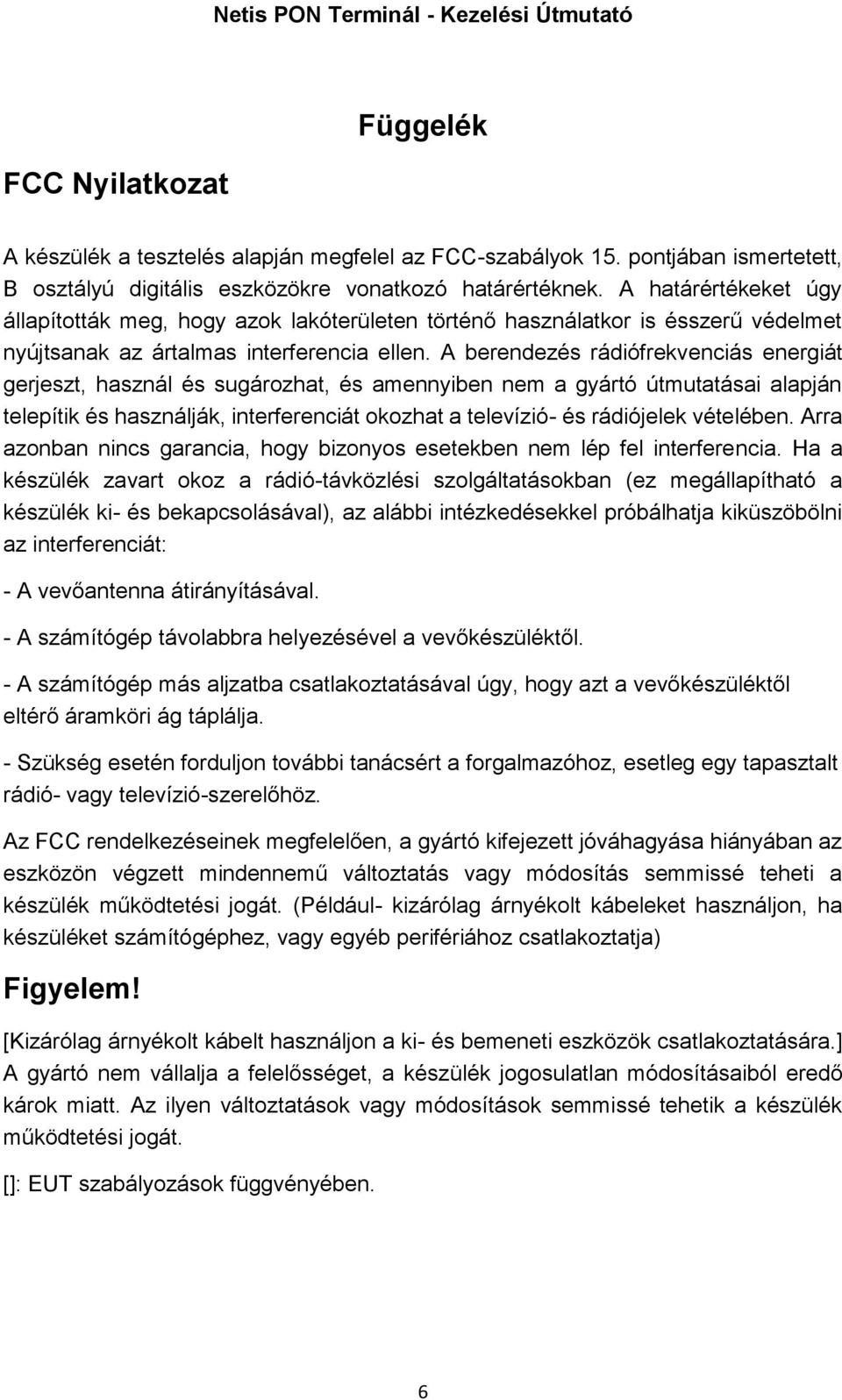

8 FCC Nyilatkozat Függelék A készülék a tesztelés alapján megfelel az FCC-szabályok 15. pontjában ismertetett, B osztályú digitális eszközökre vonatkozó határértéknek. A határértékeket úgy állapították meg, hogy azok lakóterületen történő használatkor is ésszerű védelmet nyújtsanak az ártalmas interferencia ellen. A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek vételében. Arra azonban nincs garancia, hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék zavart okoz a rádió-távközlési szolgáltatásokban (ez megállapítható a készülék ki- és bekapcsolásával), az alábbi intézkedésekkel próbálhatja kiküszöbölni az interferenciát: - A vevőantenna átirányításával. - A számítógép távolabbra helyezésével a vevőkészüléktől. - A számítógép más aljzatba csatlakoztatásával úgy, hogy azt a vevőkészüléktől eltérő áramköri ág táplálja. - Szükség esetén forduljon további tanácsért a forgalmazóhoz, esetleg egy tapasztalt rádió- vagy televízió-szerelőhöz. Az FCC rendelkezéseinek megfelelően, a gyártó kifejezett jóváhagyása hiányában az eszközön végzett mindennemű változtatás vagy módosítás semmissé teheti a készülék működtetési jogát. (Például- kizárólag árnyékolt kábeleket használjon, ha készüléket számítógéphez, vagy egyéb perifériához csatlakoztatja) Figyelem! [Kizárólag árnyékolt kábelt használjon a ki- és bemeneti eszközök csatlakoztatására.] A gyártó nem vállalja a felelősséget, a készülék jogosulatlan módosításaiból eredő károk miatt. Az ilyen változtatások vagy módosítások semmissé tehetik a készülék működtetési jogát. []: EUT szabályozások függvényében. 6

A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek

9 Jogvédelmi nyilatkozat A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. 7

A fordításból, illetve a nyomdai kivitelezésből származó hibákért
