1 Származási hely: Kina Gyártó: supra FOTO-ELEKTRONIK-VERTRIEBS-GMBH DENISSTR. 28A KAISERSLAUTERN NÉMETORSZÁG A FOGYASZTÁSI CIKK TÍPUSA: IPC-25 HDC CIKKSZÁM: /2016 3ÉV JÓTÁLLÁS IP BESOROLÁSÚ KÜLTÉRI MEGFIGYELŐ KAMERA NÉMETORSZÁGBAN GYÁRTVA myhansecontrol.com myhansecontrol.com Felhasználóbarát útmutató ID: #05002 Használati útmutató GYORS ÚTMUTA- TÓVAL QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is.* A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt Aldi termékről.* A Aldi-szerviz oldala Minden itt megadott információ elérhető a Aldi- szerviz oldaláról is; amelyet a következő weboldalról érhet el: * A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell. Tartalom Áttekintés... 4 Használata... 5 A csomag tartalma/a készülék részei... 6 Előszó... 9 Általános tudnivalók...10 Használati kisokos Windows-os készüléknél Használati kisokos MAC OS készüléknél...16 Használati kisokos alkalmazásoknál...23 Biztonság Használatba vétel...31 Alkalmazás Beállítások Lehetséges jogsértések...72 Megfelelőségi nyilatkozat...74 A berendezés tárolása...74 Tisztítás...75 Műszaki adatok...76 Ártalmatlanítás...77 License- and Sourcecode information Jótállási adatlap Jótállási tájékoztató Dok./Rev.-Nr. IM_Cover_Maginon_IPC-25 HDC--A

2 A B POE LAN 1x 3x x C 19 5 POE LAN 6 5 A csomag tartalma/a készülék részei 1 MAGINON IPC-25HDC 12 Hosszfuratok fali szereléshez 2 PoE átalakító 13 Fali tartófoglalat 3 Szerelési anyag 14 Antennacsatlakozó 4 2 db LAN kábel 15 Adathálózati tevékenység állapotjelző LED (sárga) 5 Időjárásálló védőház LAN csatlakozáshoz 16 LAN csatlakozó állapotjelző LED (zöld) 6 WLAN antenna 17 Adathálózati csatlakozó (LAN) és PoE 7 Szoftver CD (Windows alá) 18 Reset gomb 8 Érzékelő 19 Üzemjelző LED 9 Tárgylencse 20 Adathálózati csatlakozó (PoE) 10 Infravörös LED-ek 21 Adathálózati csatlakozó (LAN) 11 Csavar Kábel-átvezető nyílások Sablon az időjárásálló védőházhoz 4

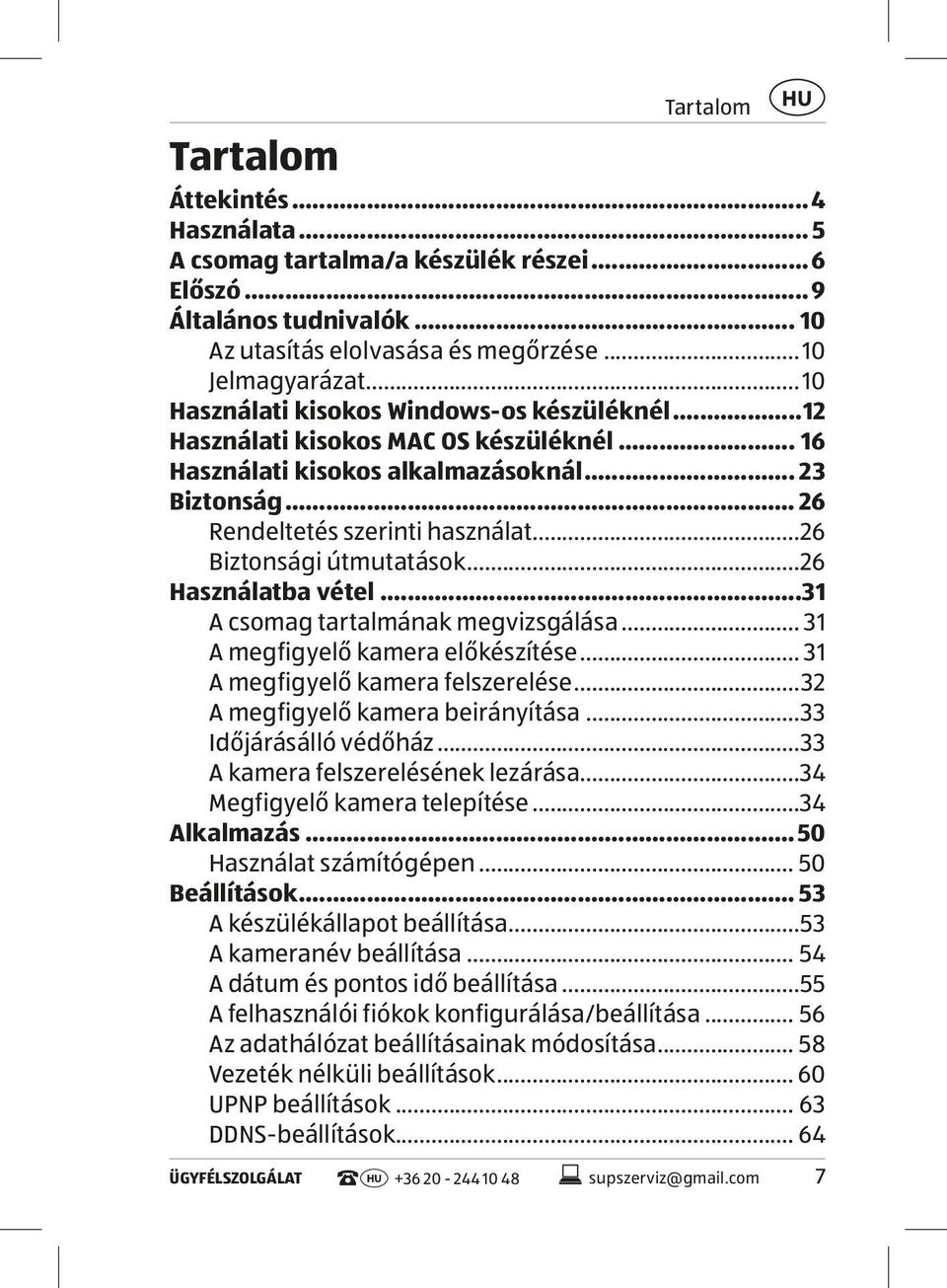

3 Tartalom Tartalom Áttekintés 4 Használata 5 A csomag tartalma/a készülék részei 6 Előszó 9 Általános tudnivalók 10 Az utasítás elolvasása és megőrzése Jelmagyarázat Használati kisokos Windows-os készüléknél 12 Használati kisokos MAC OS készüléknél 16 Használati kisokos alkalmazásoknál 23 Biztonság 26 Rendeltetés szerinti használat...26 Biztonsági útmutatások...26 Használatba vétel 31 A csomag tartalmának megvizsgálása A megfigyelő kamera előkészítése A megfigyelő kamera felszerelése...32 A megfigyelő kamera beirányítása...33 Időjárásálló védőház...33 A kamera felszerelésének lezárása...34 Megfigyelő kamera telepítése...34 Alkalmazás 50 Használat számítógépen Beállítások 53 A készülékállapot beállítása...53 A kameranév beállítása A dátum és pontos idő beállítása...55 A felhasználói fiókok konfigurálása/beállítása Az adathálózat beállításainak módosítása Vezeték nélküli beállítások UPNP beállítások DDNS-beállítások supszerviz@gmail.com 7

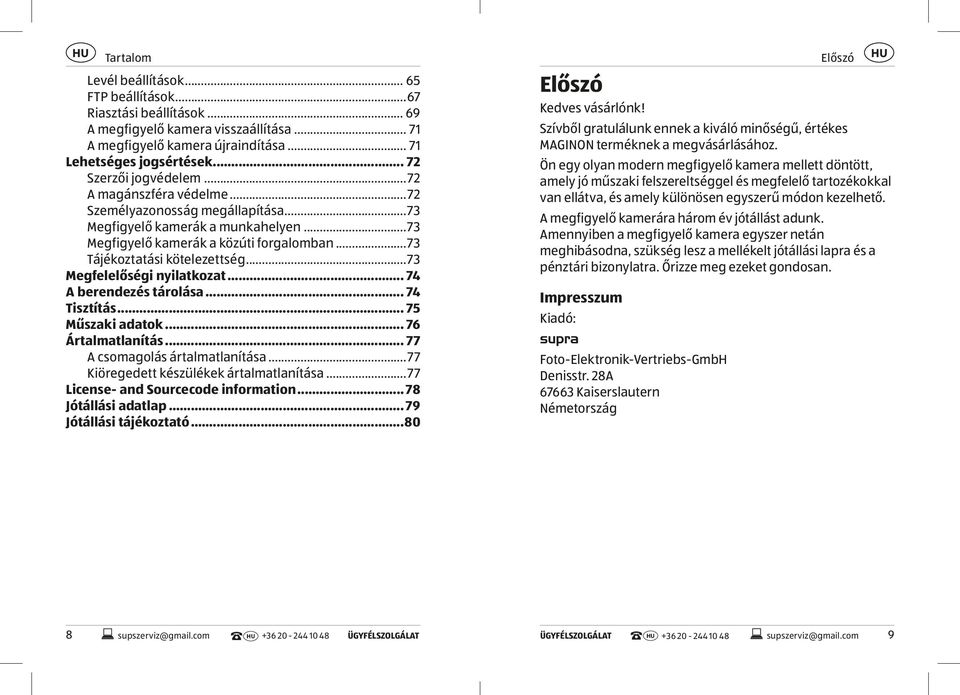

4 Tartalom Levél beállítások FTP beállítások...67 Riasztási beállítások A megfigyelő kamera visszaállítása A megfigyelő kamera újraindítása Lehetséges jogsértések 72 Szerzői jogvédelem...72 A magánszféra védelme...72 Személyazonosság megállapítása...73 Megfigyelő kamerák a munkahelyen...73 Megfigyelő kamerák a közúti forgalomban...73 Tájékoztatási kötelezettség...73 Megfelelőségi nyilatkozat 74 A berendezés tárolása 74 Tisztítás 75 Műszaki adatok 76 Ártalmatlanítás 77 A csomagolás ártalmatlanítása...77 Kiöregedett készülékek ártalmatlanítása...77 License- and Sourcecode information 78 Jótállási adatlap 79 Jótállási tájékoztató 80 Előszó Kedves vásárlónk! Előszó Szívből gratulálunk ennek a kiváló minőségű, értékes MAGINON terméknek a megvásárlásához. Ön egy olyan modern megfigyelő kamera mellett döntött, amely jó műszaki felszereltséggel és megfelelő tartozékokkal van ellátva, és amely különösen egyszerű módon kezelhető. A megfigyelő kamerára három év jótállást adunk. Amennyiben a megfigyelő kamera egyszer netán meghibásodna, szükség lesz a mellékelt jótállási lapra és a pénztári bizonylatra. Őrizze meg ezeket gondosan. Impresszum Kiadó: supra Foto-Elektronik-Vertriebs-GmbH Denisstr. 28A Kaiserslautern Németország 8 supszerviz@gmail.com supszerviz@gmail.com 9

5 Általános tudnivalók Általános tudnivalók Az utasítás elolvasása és megőrzése Ez a használati útmutató az IP megfigyelő kamera szerves része. Az üzembe helyezéssel és kezeléssel kapcsolatos fontos tudnivalókat tartalmazza. Mielőtt az IP megfigyelő kamerát használatba venné, olvassa el figyelmesen a kezelési útmutatót, különös tekintettel a biztonsági útmutatásokra vonatkozó részeket. Ha nem tartja be a kezelési útmutatóban mondottakat, sérülések keletkezhetnek a megfigyelő kamerán. A kezelési útmutató az Európai Unióban hatályos szabványok és szabályzatok alapján készült. Külföldön az illető ország irányelveit és törvényeit is be kell tartani!. Őrizze meg a kezelési útmutatót, hogy később is használhassa. Ha a megfigyelő kamerát továbbadja harmadik személynek, feltétlenül adja át ezt a kezelési útmutatót is. Jelmagyarázat A használati utasításban, a készüléken vagy a csomagoláson a következő jelképeket és jelzőszavakat használjuk. VESZÉLY! FIGYELEM! Általános tudnivalók Ez a jelzőszó olyan veszélyt jelöl, amelyhez közepes fokú kockázat társul. Ha nem védekezik ellene, annak halálos baleset vagy súlyos sérülés lehet a következménye. VIGYÁZAT! Ez a jelzőszó olyan veszélyt jelöl, amelyhez kisfokú kockázat társul. Ha nem védekezik ellene, annak könnyű, vagy mérsékleten súlyos sérülés lehet a következménye. ÉRTESÍTÉS! Ez a figyelmeztetés a lehetséges anyagi károktól óv. Ez a jel az összeszereléshez és a használathoz nyújt hasznos kiegészítő tudnivalókat. Megfelelőségi nyilatkozat (lásd a Megfelelőségi nyilatkozat c. fejezetet): Ezzel a jellel ellátott áruk teljesítik az Európai Gazdasági Térség valamennyi vonatkozó közösségi előírását. Nagy kockázatú veszélyt jelöl, amelyet ha nem kerülnek el, halálhoz vagy súlyos sérülésekhez vezet. 10 supszerviz@gmail.com supszerviz@gmail.com 11

6 Használati kisokos Windows-os készüléknél Használati kisokos Windows-os készüléknél HASZNÁLATI KIS OKOS! Használati kisokos Windows-os készüléknél 2 A szoftver telepítése A tartozék CD-ről telepítse fel a supra IPCam szoftvert a számítógépére. 1 A hardver telepítése Csatlakoztassa a hálózati kábelt a megfigyelő kamerára, majd a PoE-adapteren a bal oldali csatlakozóaljzatba. POE LAN Kösse a megfigyelő kamerát a routerre a csomagban levő hálózati kábellel. POE LAN 3 A megfigyelő kamera konfigurálása KA supra IPCam Config programban kattintson a Keresés indítása pontra. A kamera megtalálása és kijelzése után ellenőrizze, hogy van-e újabb frissítés a kamerához. Ehhez kattintson az Infó után a Frissítés lehetőségre. Minden felajánlott frissítést végezzen el. A frissítés után várja meg, amíg a kamera újraindul. Ennél a pontnál a Böngésző -re kattintással közvetlenül elérheti a kamerát. Felhasználónév admin, jelszót ne adjon meg. A jelszó megváltoztatásának módja az 56. oldalon található. Válassza a Beállítás -t a kamera további beállításához. 12 supszerviz@gmail.com supszerviz@gmail.com 13

7 Használati kisokos Windows-os készüléknél Használati kisokos Windows-os készüléknél 4 A Beállítás varázsló futtatása A Beállítás varázslóban válassza a második menüpontot: Telepítés supra space -szel. 6 Okostelefonos alkalmazás letöltése Töltse le az App Store-ból, vagy a Google play oldalról az okostelefonjával, ill. a Tablet-PC-jével használható Maginon IPC-Viewer alkalmazást, és telepítse fel. 5 Megfigyelő kamera behívása A böngészőjével menjen el a oldalra, és ott jelentkezzen be. 7 A megfigyelő kamera beállítása az alkalmazásban A ikon útján jelentkezzen be a supra space felhőbe. Ehhez a Beállítás varázslóban használt bejelentkezési adatokat használja. A bejelentkezés után azonnal megjelenik a kamerája a listában az Ön által választott kameranévvel. Jeleníttesse meg a kameraképet a kameranév kiválasztásával. 14 supszerviz@gmail.com supszerviz@gmail.com 15

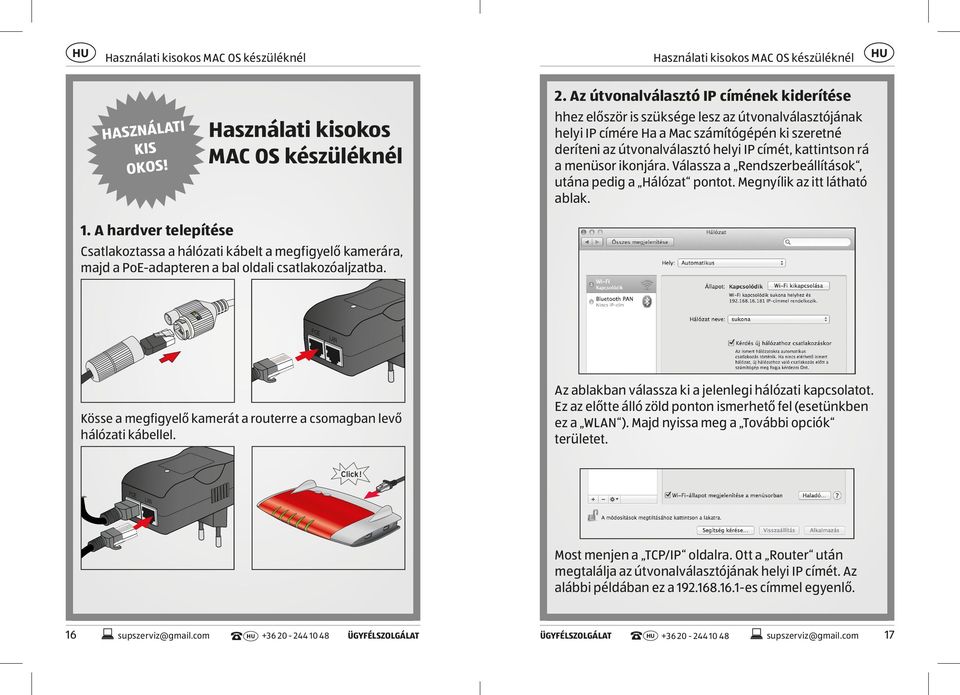

8 POE LAN POE LAN Használati kisokos MAC OS készüléknél Használati kisokos MAC OS készüléknél HASZNÁLATI KIS OKOS! Használati kisokos MAC OS készüléknél 2 Az útvonalválasztó IP címének kiderítése hhez először is szüksége lesz az útvonalválasztójának helyi IP címére Ha a Mac számítógépén ki szeretné deríteni az útvonalválasztó helyi IP címét, kattintson rá a menüsor ikonjára. Válassza a Rendszerbeállítások, utána pedig a Hálózat pontot. Megnyílik az itt látható ablak. 1 A hardver telepítése Csatlakoztassa a hálózati kábelt a megfigyelő kamerára, majd a PoE-adapteren a bal oldali csatlakozóaljzatba. Kösse a megfigyelő kamerát a routerre a csomagban levő hálózati kábellel. Az ablakban válassza ki a jelenlegi hálózati kapcsolatot. Ez az előtte álló zöld ponton ismerhető fel (esetünkben ez a WLAN ). Majd nyissa meg a További opciók területet. Most menjen a TCP/IP oldalra. Ott a Router után megtalálja az útvonalválasztójának helyi IP címét. Az alábbi példában ez a es címmel egyenlő. 16 supszerviz@gmail.com supszerviz@gmail.com 17

9 Használati kisokos MAC OS készüléknél Használati kisokos MAC OS készüléknél Jegyezze fel ezt a helyi IP címet. 3 A megfigyelő kamera IP címének kiderítése Most nyissa meg a Safari Internet böngészőt, és célcímként írja be az útvonalválasztó kiderített IP-címét. Ekkor megnyílik az útvonalválasztó konfigurációs oldala. Jelentkezzen be az útvonalválasztón. A bejelentkezési adatokat az útvonalválasztójának használati útmutatójában találja. A beállítások alatt keresse meg a DHCP táblázat vagy DHCP foglalás elnevezésű opciót. Itt az útvonalválasztóval összeköttetésben álló valamennyi készülék fel van sorolva. A lista elnevezése az útvonalválasztótól függően más és más lehet. Ezért az útvonalválasztójának használati útmutatójában ennek is nézzen utána. Az itt látható példában a megfigyelő kamera az ipcam_006e060241b6 névvel szerepel. Mellette található a megfigyelő kamera helyi IP címe (esetünkben: ). 18 supszerviz@gmail.com supszerviz@gmail.com 19

10 Használati kisokos MAC OS készüléknél Használati kisokos MAC OS készüléknél 4 A supra space beállítása 5 A megfigyelő kamera behívása Indítsa el a Safari internet böngészőt, írja be a kamera imént meghatározott IP-címét. A böngészőjével menjen el a oldalra, és ott jelentkezzen be. Erre a kamera konfigurációs oldala nyílik meg. admin felhasználónévvel, jelszó nélkül jelentkezzen be. Válassza a Beállítások -at. Először kattintson a supra space jelre, majd az Új fiók létrehozás -ra. Töltse ki az adatokat (felhasználónév, jelszó, ). 6 Okostelefonos alkalmazás letöltése Töltse le az App Store-ból, vagy a Google play oldalról az okostelefonjával, ill. a Tablet-PC-jével használha. Kattintson a mentésre és indítsa újra a kamerát. 20 supszerviz@gmail.com supszerviz@gmail.com 21

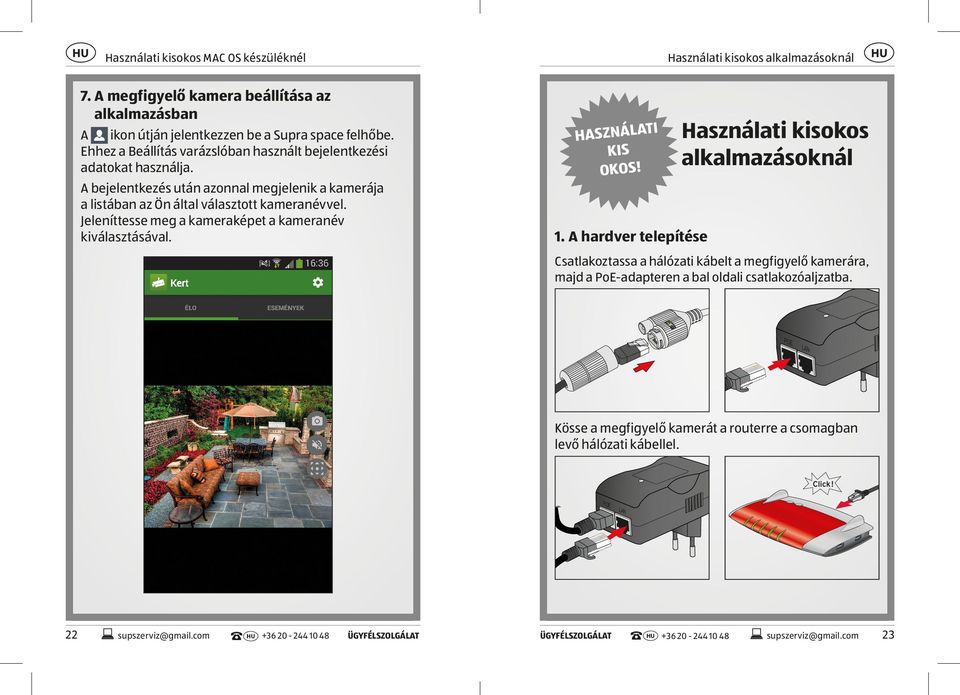

11 Használati kisokos MAC OS készüléknél Használati kisokos alkalmazásoknál 7 A megfigyelő kamera beállítása az alkalmazásban A ikon útján jelentkezzen be a Supra space felhőbe. Ehhez a Beállítás varázslóban használt bejelentkezési adatokat használja. A bejelentkezés után azonnal megjelenik a kamerája a listában az Ön által választott kameranévvel. Jeleníttesse meg a kameraképet a kameranév kiválasztásával. I HASZNÁLAT KIS OKOS! Használati kisokos alkalmazásoknál 1 A hardver telepítése Csatlakoztassa a hálózati kábelt a megfigyelő kamerára, majd a PoE-adapteren a bal oldali csatlakozóaljzatba. POE LAN Kösse a megfigyelő kamerát a routerre a csomagban levő hálózati kábellel. POE 22 supszerviz@gmail.com LAN supszerviz@gmail.com 23

12 Használati kisokos alkalmazásoknál Használati kisokos alkalmazásoknál 2 Az okostelefon alkalmazás letöltése Töltse le a megfelelő Maginon IPC-Viewer alkalmazást okostelefonra vagy tabletre az App Store vagy a Google play oldalról. 3 A megfigyelő kamera beállítása az alkalmazásban A (+) ikonnal indítsa el a megfigyelő kamerájának beállítását. Ha netán egyszerre több kamerát csatlakoztatott volna, pár másodperc múlva megjelenik az adathálózatban felismert megfigyelő kamerák listája. A beállítást igénylő kamerák az Ön személyes AZ számával megjelölve láthatók. Ezért ha több kamerát is szeretne telepíteni, mindig egyesével telepítse a kamerákat. Nyomjon rá arra a kamerára, amelyet be szeretne állítani. Ha az adathálózatában csupán egy kamera van csatlakoztatva, ez a választólap nem jelenik meg, hanem a kamera megkeresése után rögtön a következő lépés jön fel a képernyőre. A következő ablakban aszerint járjon el, hogy van-e már Önnek supra space fiókja ( Bejelentkezés ), vagy új fiókot szeretne beállítani ( Feliratkozás ). Majd adjon nevet a kamerának, és konfigurálja a vezeték nélküli beállításokat. Amennyiben Ön Európában van, és a kameráját útvonalválasztóval kívánja összekötni, az útvonalválasztójának kiválasztása után ne feledje átállítani a régiót Észak-Amerikáról (1-11. csatorna) Európára (1-13. csatorna).. Zárja le a berendezést a Bejelölő gombra kattintással. A kamera konfigurálása után várjon két percet, amíg a kamera újraindul. Utána használatba veheti a megfigyelő kamerát. 24 supszerviz@gmail.com supszerviz@gmail.com 25

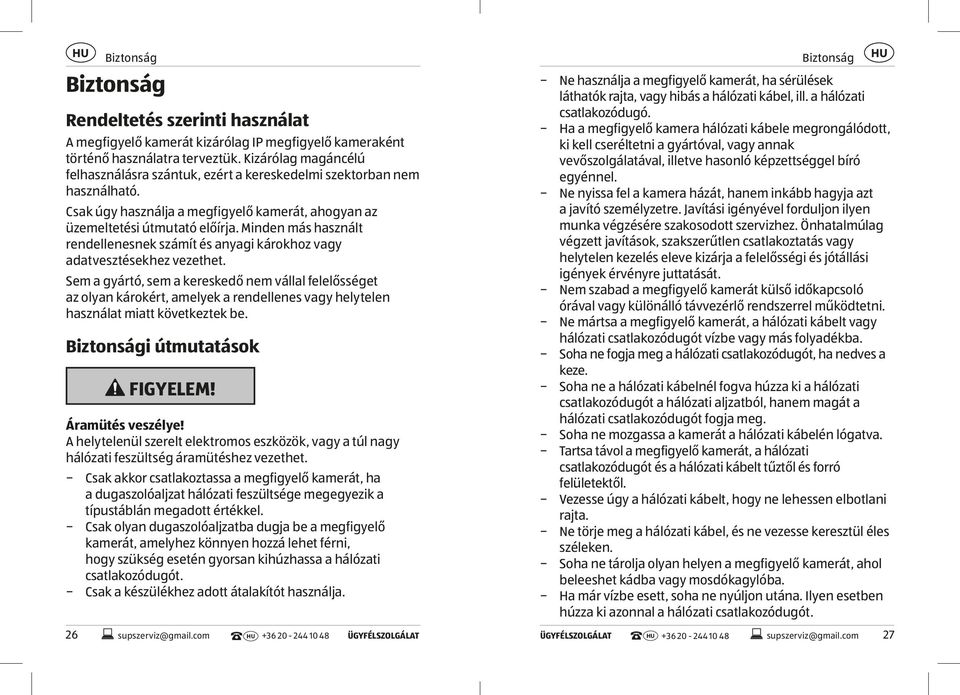

13 Biztonság Biztonság Rendeltetés szerinti használat A megfigyelő kamerát kizárólag IP megfigyelő kameraként történő használatra terveztük. Kizárólag magáncélú felhasználásra szántuk, ezért a kereskedelmi szektorban nem használható. Csak úgy használja a megfigyelő kamerát, ahogyan az üzemeltetési útmutató előírja. Minden más használt rendellenesnek számít és anyagi károkhoz vagy adatvesztésekhez vezethet. Sem a gyártó, sem a kereskedő nem vállal felelősséget az olyan károkért, amelyek a rendellenes vagy helytelen használat miatt következtek be. Biztonsági útmutatások FIGYELEM! Áramütés veszélye! A helytelenül szerelt elektromos eszközök, vagy a túl nagy hálózati feszültség áramütéshez vezethet. Csak akkor csatlakoztassa a megfigyelő kamerát, ha a dugaszolóaljzat hálózati feszültsége megegyezik a típustáblán megadott értékkel. Csak olyan dugaszolóaljzatba dugja be a megfigyelő kamerát, amelyhez könnyen hozzá lehet férni, hogy szükség esetén gyorsan kihúzhassa a hálózati csatlakozódugót. Csak a készülékhez adott átalakítót használja. Biztonság 26 supszerviz@gmail.com supszerviz@gmail.com 27 Ne használja a megfigyelő kamerát, ha sérülések láthatók rajta, vagy hibás a hálózati kábel, ill. a hálózati csatlakozódugó. Ha a megfigyelő kamera hálózati kábele megrongálódott, ki kell cseréltetni a gyártóval, vagy annak vevőszolgálatával, illetve hasonló képzettséggel bíró egyénnel. Ne nyissa fel a kamera házát, hanem inkább hagyja azt a javító személyzetre. Javítási igényével forduljon ilyen munka végzésére szakosodott szervizhez. Önhatalmúlag végzett javítások, szakszerűtlen csatlakoztatás vagy helytelen kezelés eleve kizárja a felelősségi és jótállási igények érvényre juttatását. Nem szabad a megfigyelő kamerát külső időkapcsoló órával vagy különálló távvezérlő rendszerrel működtetni. Ne mártsa a megfigyelő kamerát, a hálózati kábelt vagy hálózati csatlakozódugót vízbe vagy más folyadékba. Soha ne fogja meg a hálózati csatlakozódugót, ha nedves a keze. Soha ne a hálózati kábelnél fogva húzza ki a hálózati csatlakozódugót a hálózati aljzatból, hanem magát a hálózati csatlakozódugót fogja meg. Soha ne mozgassa a kamerát a hálózati kábelén lógatva. Tartsa távol a megfigyelő kamerát, a hálózati csatlakozódugót és a hálózati kábelt tűztől és forró felületektől. Vezesse úgy a hálózati kábelt, hogy ne lehessen elbotlani rajta. Ne törje meg a hálózati kábel, és ne vezesse keresztül éles széleken. Soha ne tárolja olyan helyen a megfigyelő kamerát, ahol beleeshet kádba vagy mosdókagylóba. Ha már vízbe esett, soha ne nyúljon utána. Ilyen esetben húzza ki azonnal a hálózati csatlakozódugót.

14 Biztonság Lehetőleg ne tegyen nyílt tűzforrást, pl. égő gyertyát a készülékre. A készülék csak mérsékelt éghajlati viszonyok közt használható. Könnyen használható leválasztó szerkezetet kell használni. Gondoskodjon róla, hogy gyermekek semmilyen tárgyat ne dughassanak bele a megfigyelő kamerába. Ha nem használja a megfigyelő kamerát, meg akarja tisztítani vagy ha zavar jelentkezett a működésében, mindig kapcsolja ki és húzza ki a hálózati csatlakozódugót a dugaszolóaljzatból. FIGYELEM! A gyermekeket és a csökkent testi, érzékszervi vagy szellemi képességű egyéneket (így például a részben fogyatékkal élőket, a korlátozott testi, érzékelő szervi vagy szellemi képességű időseket), vagy a kellő gyakorlat és tudás híján lévőket (például a nagyobb gyermekeket) veszély fenyegeti. Nyolc éven felüli gyermekek és korlátozott testi, szellemi vagy érzékelő képességekkel rendelkező, illetve a szükséges tapasztalat és/vagy tudás híján lévő személyek csak akkor használhatják a megfigyelő kamerát, ha a készülék használata közben felügyelet alatt állnak, vagy ismertették velük a megfigyelő kamera biztonságos használatát és megértették a benne rejlő veszélyeket. Gyermekek nem játszhatnak a megfigyelő kamerával. A tisztítást és saját kezű karbantartást gyermekek csak akkor végezhetik, ha felnőtt felügyeli őket. Ne hagyja, hogy nyolc év alatti gyermekek kézbe vegyék a megfigyelő kamrát és a hálózati kábelt. Biztonság 28 supszerviz@gmail.com supszerviz@gmail.com 29 Mindig tartsa rajta a szemét a megfigyelő kamerán, ha működik. Ne hagyja, hogy a csomagolófóliával gyermekek játsszanak. A játék során belegabalyodhatnak és megfulladhatnak. ÉRTESÍTÉS! Anyagi károk veszélye! A megfigyelő kamera szakszerűtlen kezelése a kamera megrongálódásához vezethet. A kamera elhelyezésekor és felszerelésekor ügyeljen rá, hogy körülötte minimum 10 cm-es szabad hely maradjon, mert csak így biztosítható a kellő szellőzés. Arra különösen ügyeljen, hogy a szellőző nyílásokat ne takarja el újsággal, asztal-terítővel vagy függönnyel. Soha ne tegye a megfigyelő kamerát forró felületekre (pl. főzőlapokra stb.) vagy ilyenek közelébe. Ügyeljen rá, hogy a hálózati kábel ne tudjon érintkezésbe kerülni forró felületekkel. Soha ne tegye ki a megfigyelő kamerát nagy hőmérséklet (fűtőtest stb.) hatásának. Soha ne töltsön bele vizet a megfigyelő kamerába. Tisztításkor soha ne merítse vízbe a megfigyelő kamerát, és a tisztításhoz ne használjon gőzsugaras készüléket. Különben megrongálódhat a megfigyelő kamera.

15 Biztonság Semmilyen körülmények között ne tegye a megfigyelő kamerát mosogatógépbe. Ezzel ugyanis tönkretenné. Amennyiben a készülék műanyag vagy fém alkatrészein repedések vagy kipattogzások mutatkoznak, vagy egyes részek deformálódtak, többé már ne használja a megfigyelő kamerát. A megrongálódott alkatrészeket csak odaillő eredeti pótalkatrészekkel cserélje le. Ha az elektronika, a lencse, vagy a tartozékok külső hatások, így pl. ütés, leesés vagy egyéb ok miatt megrongálódtak, az ilyen károk nem számítanak a jótállás körébe tartozó garanciális esetnek, és javításukért fizetni kell. A megfigyelő kamera az IP szabvány szerinti IP54-ös vízállósági besorolással rendelkezik, ezért kültéri használatra is alkalmas. A PoE átalakító csak beltéri használatra alkalmas! Épületen kívül nem szabad használni az átalakítót. Használatba vétel Használatba vétel A csomag tartalmának megvizsgálása FIGYELEM! Figyelem! Csecsemők és kisgyermekek elől zárja el a műanyag fóliákat és -zacskókat. Fulladásveszély. ÉRTESÍTÉS! Rongálódás veszély! Ha a csomagolás felnyitásakor nem vigyáz, éles kés vagy egyéb hegyes tárgy egy pillanat alatt megrongálhatja az árucikket. Ezért legyen nagyon óvatos a csomagolás felnyitásakor. 1. Vizsgálja meg, hogy a szállítmány hiánytalan-e (lásd ezt az ábrát: A). 2. Vegye ki a megfigyelő kamerát a csomagolásból, és ellenőrizze, hogy nincsenek-e sérülések a készüléken vagy egyes részein. Ha vannak, ne használja a megfigyelő kamerát. Forduljon a gyártó saját szervizéhez, amelynek címe a jótállási lapon található. A megfigyelő kamera előkészítése Távolítsa el a csomagolóanyagot és az összes védőfóliát. 30 supszerviz@gmail.com supszerviz@gmail.com 31

16 Használatba vétel A megfigyelő kamera felszerelése A tartozék fali tartófoglalat segítségével szerelje fel a megfigyelő kamerát kellően szilárd helyre. FIGYELEM! A felállítási utasításokkal összhangban a készüléket megbízható módon kell leállítani a padlóra / odaállítani a falhoz, nehogy sérülések következzenek be. ÉRTESÍTÉS! Anyagi károk! Ha felszerelésekor szakszerűtlen módon bánik a megfigyelő kamerával, megrongálódhat. Ne állítsa fel a megfigyelő kamerát elektronikus készülékek közvetlen közelében, máskülönben zavaró hatásokkal számolhat. Ha a képen zavarokat lehet látni, először próbálja ki a megfigyelő kamerát egy másik helyen. Válasszon olyan helyet a megfigyelő kamerának, ahol nem éri napfény a tárgylencsét. A 85. oldalon található fúrólyuk minta használatával fúrja ki a kamera rögzítésére szolgáló furatokat, hogy majd a tartozékok közt található 3 darab csavarral és tiplivel felerősíthesse a fali rögzítőt. Tegye rá a fali tartó 85. oldalon található fúrólyuk mintáját a kiválasztott szerelési hely falfelületére, és ceruzával rajzolja át a két darab furatot. Használatba vétel A tiplik befogadására alkalmas furatokat kő és beton felületen 6 mm-es kőzetfúróval, fa felületen 3 mm-es fafúróval lehet megfúrni. A fúrás után dugja be a mellékelt tipliket a furatokba úgy, hogy a fal síkjával egy szintben legyenek. Utána csavarozza rá a fali tartófoglalatot a szerelési anyagok közt található csavarokkal. A megfigyelő kamera beirányítása A beépített fal tartóval szükség szerint, saját maga által választott helyzetben rögzítheti a kameráját a falon. Az A jelű rögzítő gyűrűvel válassza ki (vízszintes vagy függőleges) síkot, ahonnan majd állítani kezdi a kameráját. A B jelű csavarral válassza ki a szöget, amennyivel el kívánja fordítani a kamerát a vízszintes vagy függőleges síkban (az A jelű gyűrűvel beállított helyzettől függően). A C jelű csavarral irányítsa be úgy a kameráját, hogy a lencse vízszintes helyzetben a megfigyelendő terület felé irányuljon. Időjárásálló védőház Az időjárásálló védőház használata olyankor lehet hasznos, amikor a kamera áramellátását hosszabb LAN kábelen át kívánja megoldani. Maga a tartozék LAN kábel időjárásálló. A védőtokot a 87. oldalon lévő fúrólyuk minta használatával szerelheti fel. C A B supszerviz@gmail.com supszerviz@gmail.com 33

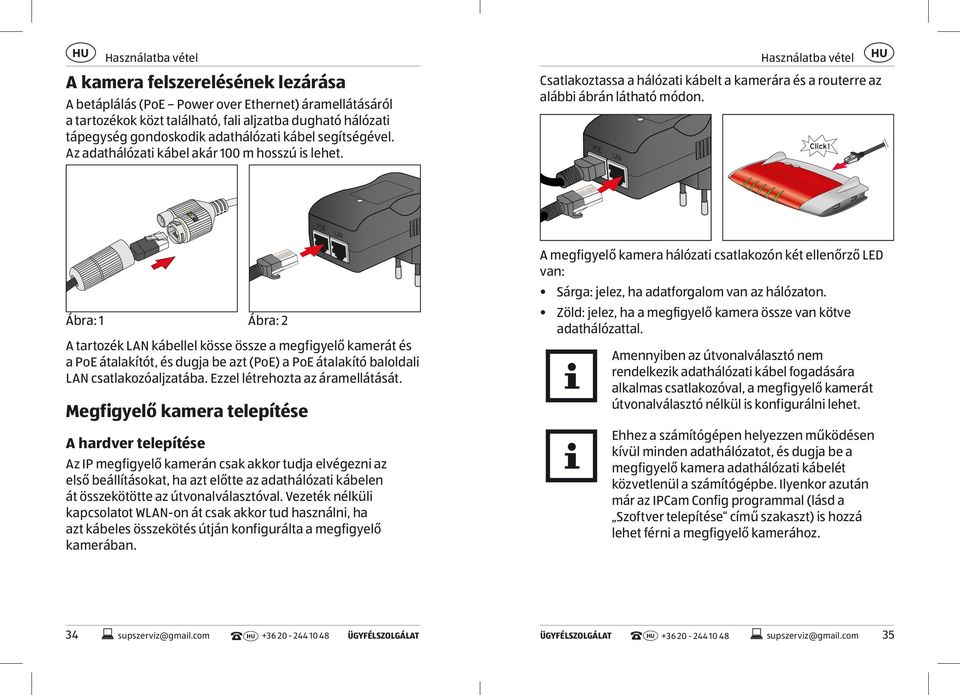

17 POE LAN Használatba vétel A kamera felszerelésének lezárása A betáplálás (PoE Power over Ethernet) áramellátásáról a tartozékok közt található, fali aljzatba dugható hálózati tápegység gondoskodik adathálózati kábel segítségével. Az adathálózati kábel akár 100 m hosszú is lehet. Használatba vétel Csatlakoztassa a hálózati kábelt a kamerára és a routerre az alábbi ábrán látható módon. POE LAN Ábra: 1 Ábra: 2 A tartozék LAN kábellel kösse össze a megfigyelő kamerát és a PoE átalakítót, és dugja be azt (PoE) a PoE átalakító baloldali LAN csatlakozóaljzatába. Ezzel létrehozta az áramellátását. Megfigyelő kamera telepítése A hardver telepítése Az IP megfigyelő kamerán csak akkor tudja elvégezni az első beállításokat, ha azt előtte az adathálózati kábelen át összekötötte az útvonalválasztóval. Vezeték nélküli kapcsolatot WLAN-on át csak akkor tud használni, ha azt kábeles összekötés útján konfigurálta a megfigyelő kamerában. A megfigyelő kamera hálózati csatlakozón két ellenőrző LED van: Sárga: jelez, ha adatforgalom van az hálózaton. Zöld: jelez, ha a megfigyelő kamera össze van kötve adathálózattal. Amennyiben az útvonalválasztó nem rendelkezik adathálózati kábel fogadására alkalmas csatlakozóval, a megfigyelő kamerát útvonalválasztó nélkül is konfigurálni lehet. Ehhez a számítógépen helyezzen működésen kívül minden adathálózatot, és dugja be a megfigyelő kamera adathálózati kábelét közvetlenül a számítógépbe. Ilyenkor azután már az IPCam Config programmal (lásd a Szoftver telepítése című szakaszt) is hozzá lehet férni a megfigyelő kamerához. 34 supszerviz@gmail.com supszerviz@gmail.com 35

18 Használatba vétel Rendszerkövetelmények Operációs rendszer: A mellékelt CD-n található szoftver kizárólag Windows-os rendszerekkel használható. A böngészőn át történő hozzáféréssel azonban a megfigyelő kamerát Mac OS, Linux vagy más operációs rendszerre is konfigurálni lehet. Operációs rendszerek: Windows XP (SP 3), Vista, 7, 8, 10 Processzor: 2.0 GHz vagy nagyobb RAM memória: 512 MByte vagy nagyobb Adathálózati kártya: 10MBit/s vagy nagyobb Grafikus kártya: 512 MByte vagy nagyobb Internet böngésző: Internet Explorer (9-es verziótól), Firefox (3-as verziótól),google Chrome, Safari, Opera (legújabb verzió) Képernyő felbontás: 1024 x 768 vagy nagyobb A szoftver telepítése A tartozék szoftver csak Windows alapú operációs rendszerekre alkalmas. A Mac rendszereken történő telepítés módját a Telepítés Mac OS X alá. című szakaszban találja. A szoftver csak olyan számítógépen telepíthető, amely ugyanarra az útvonalválasztóra csatlakozik, mint a megfigyelő kamera. 1. Tegye be a kamerához adott szoftver CD-t a számítógépének CD-/DVD meghajtójába. 2. Ekkor önműködően meg kell nyílnia az alábbi kiválasztó menünek. Ha a menü netán nem indulna el önmagától, a számítógépen menjen a meghajtók áttekintő képére, és ott egérkattintással nyissa meg a Maginon IP Camera nevű CD-/ DVD meghajtót. Használatba vétel 3. Majd kétszeri kattintással indítsa el a CDMenu/CDMenu.exe programot 4. A supra IPCam pontra kattintva telepítse fel a supra IPCam Config programot. Kövesse a képernyőn megjelenő utasításokat, amíg fel nem települt a szoftver. 5. A telepítés után a programot a Minden program alatt, supra IPCam Config néven találja meg. 6. Ezenfelül, ha a szoftver CD Start menüjében rákattint a Kezelési útmutató pontra, a kezelési útmutatót is megnyithatja a képernyőn azon a nyelven, amelyre a számítógép is be van állítva. 7. Ha a számítógépén netán nem lenne PDF dokumentumok megjelenítésére alkalmas program, még az Adobe Acrobat Reader programot is feltelepítheti. 36 supszerviz@gmail.com supszerviz@gmail.com 37

19 Használatba vétel A supra space felhő telepítése Lehetőséget kínálunk Önnek arra, hogy egyszerű módon feltelepítse a Maginon IPC-25 HDC kameráját. Ehhez olyan Cloud megoldást biztosítunk, amellyel az gyorsan és egyszerűen beállítható. A telepítés után a supra space segítségével bármikor közvetlenül hozzá tud férni a kamerájához. A felhő egy olyan internetes platform, amely összeköttetést létesít a kamera és az Ön által használt végberendezés (számítógép, mobiltelefon, TabletPC között. A Supra space csupán a kamera csatlakoztatásához feltétlenül szükséges adatkapcsolati értékeket tárolja, a kamerával készített felvételeket viszont nem. Az alábbiakban néhány lépésben elmagyarázzuk Önnek, hogyan állíthatja be a Maginon IPC-25 HDC készülékét a felhőn történő használatra. Használatba vétel 2. A kamera modelljére válassza a Maginon IPC-25 HDC -t, majd kattintson rá az OK -ra. Ekkor a rendszer lehívja a kamera beállításait. 3. Állítsa be úgy a kamerát, hogy használni lehessen a supra space felhőn. Ehhez a következő lépésben válassza a harmadik, Kamera használata supra space-szel (ajánlott) opciót. 1. A supra IPCam Config programban kattintson a Keresés indítása pontra. A kamera megtalálása és kijelzése után ellenőrizze, hogy van-e újabb frissítés a kamerához. Ehhez kattintson az Infó után a Frissítés lehetőségre. Minden felajánlott frissítést végezzen el. A frissítés után várja meg, amíg a kamera újraindul. Ennél a pontnál a Böngésző -re kattintással közvetlenül elérheti a kamerát. Felhasználónév admin, jelszót ne adjon meg. A jelszó megváltoztatásának módja az 56. oldalon található. Válassza a Beállítás -t a kamera további beállításához. 4. A következő ablakban adjon tetszőleges nevet a kamerájának, amely például a telepítési hely neve lehet. 5. A következő lépésben válassza ki az Ön által használt vezeték nélküli hálózatot, állítsa be a régiót Európára, és adja meg a kódot. 38 supszerviz@gmail.com supszerviz@gmail.com 39

20 Használatba vétel Használatba vétel 6. Most adja meg a feliratkozási adatokat, amellyel bejelentkezhet a supra space-be. Válasszon tetszőleges felhasználónevet és minimum 8 karakter hosszúságú jelszót. Majd adjon meg még egy érvényes e-levél címét is. Jegyezze fel a bejelentkezési adatokat. 7. Az utolsó lépésben a rendszer megismétli, hogy milyen beállításokat fog végezni. 8. A Tovább gombra kattintva elindul a kamera beállítása. A supra space felhő behívása Most nyissa meg a következő hivatkozást az Internet böngészőben: vagy Ez a felhő kezdő oldala. 40 supszerviz@gmail.com supszerviz@gmail.com 41

21 Használatba vétel Használatba vétel Jelentkezzen be a felhasználói adatokkal, amelyeket a Beállítás varázslóban adott meg. Ekkor a termékek felsorolásában megjelenik az Ön IP kamerája is. Hívja be a kameráját annak kiválasztásával. Megnyílik az alábbi oldal. A Maginon IPC Viewer alkalmazás használata A kamera használata a supra space -en át Hívja be a Maginon IPC-25 HDC kamerájának képét a megválasztásával. ikon A kamera Webes felületét a segítségével hívhatja be. Jelentkezzen be itt az admin felhasználónévvel (jelszó nélkül). Ekkor már hozzá tud férni a Maginon IPC-25 HDC kamera összes beállításához. 42 supszerviz@gmail.com A kamerájához való Maginon IPC Viewer alkalmazás az App Store webáruházban és a Google Play áruházban áll rendelkezésére. Töltse le az okostelefonjára vagy a TabletPC-jére, majd indítsa el supszerviz@gmail.com 43

22 Használatba vétel A ikon útján jelentkezzen be a supra space felhőbe. Ehhez a Beállítás varázslóban használt bejelentkezési adatokat használja. A bejelentkezés után azonnal megjelenik a kamerája a listában az Ön által választott kameranévvel. Jeleníttesse meg a kameraképet a kameranév kiválasztásával. Telepítés Mac OS X alá Használatba vétel Először telepítse fel a megfigyelő kamerát. Ehhez kövesse a megadott lépéseket a Rendszerkövetelmények című szakaszig bezárólag. Mac OS X alatt csak akkor tudja konfigurálni a megfigyelő kameráját, ha előtte első lépésként meghatározza az útvonalválasztójának IP címét. Ezzel az IP címmel azután már hozzá tud férni az útvonalválasztó konfigurációs oldalához. Következő lépésként meg kell határoznia a megfigyelő kamera IP címét az útvonalválasztó beállítási adataiból. Ezzel a címmel tudja megnyitni az IPC-25 HDC konfigurálási oldalát, és elvégezni a beállításokat a megfigyelő kamerán. Az útvonalválasztó IP címének kiderítése 1. Ha ki szeretné deríteni az útvonalválasztó Mac OS X alatti IP címét, kattintson rá a menüsor alma ikonjára. 2. Majd kattintson a Rendszerbeállítások, utána pedig az Adathálózat pontra. 44 supszerviz@gmail.com supszerviz@gmail.com 45

23 Használatba vétel 3. Az ablak bal oldalán válassza ki a jelenlegi hálózati kapcsolatot. Ezt az előtte lévő zöld ponton lehet felismerni. Esetünkben ez a WLAN, ott kattintson rá a További opciók pontra : 4. Majd kapcsoljon át a TCP/IP oldalra, ahol megtalálja az útvonalválasztójának IP címét a Router után. Az alábbi példában ez a es címmel egyenlő. Használatba vétel A megfigyelő kamera IP címének kiderítése Most nyissa meg a Safari Internet böngészőt, és célcímként írja be az útvonalválasztójának kiderített IP-címét. Ekkor megnyílik az útvonalválasztó konfigurációs oldala. Ott a beállítások között rendszerint a DHCP táblázat, ill. DHCP lefoglalás nevű opciót is látni lehet, amelyet be lehet hívni. Ezután listát kap az adathálózatban előforduló összes készülékről úgy, ahogyan az alábbi példában is látható. De ne feledje, hogy az Ön útvonalválasztójának konfigurációja különbözhet attól, ami a példában szerepel. A listában a megfigyelő kamera ipcam_xxx megnevezéssel jelenik meg. A fenti példában ez lenne az ipcam_006e060241b6. Mellette található a megfigyelő kamera IP-címe (itt: ). Adja meg a címet új böngésző ablakban (SAFARI), hogy a megfigyelő kamera konfigurációs oldalára jusson. A megfigyelő kamera konfigurációs oldalán admin felhasználónévvel jelentkezzen be, jelszót ne adjon meg. A jelszó megváltoztatásának módja az 56. oldalon található. Bejelentkezés után regisztráljon supra space fiókot. Ehhez kattintson a Beállítások -ra, majd válassza a supra space gombot. 46 supszerviz@gmail.com supszerviz@gmail.com 47

24 Használatba vétel A supra IPCam Config program nem találja a kamerát. Össze van kötve a megfigyelő kamera és számítógép az útvonalválasztóval? 1. Amennyiben a számítógépen több vezeték nélküli adathálózat működik, helyezze működésen kívül azokat a vezeték nélküli hálózatokat, amelyekkel a megfigyelő kamera nem tart fenn adatkapcsolatot. 2. Helyezze működésen kívül a számítógép tűzfalát. Használatba vétel Nem működik a vezeték nélküli kapcsolat a megfigyelő kamera és útvonalválasztó között. 1. Vizsgálja át a vezeték nélküli beállításokat, különösen a beírt kódokat. Esetleg nincs minden WLAN csatorna szabaddá téve. A vezeték nélküli beállításoknál igazítsa hozzá a Régió beállítást a helyi adottsághoz. 2. Az új kapcsolat létrehozásakor az útvonalválasztó esetleg váltakozó helyi IP címeket ad ki. Ezért keresse meg újból a kamerát a supra IPCam Config programmal. Az útvonalválasztó nem rendelkezik az adathálózati kábel fogadására alkalmas csatlakozóval. 1. Kösse össze a megfigyelő kamerát közvetlenül a számítógéppel: 2. Helyezzen működésen kívül minden adathálózatot a számítógépen. 3. Csatlakoztassa rá a megfigyelő kamerát a számítógépre az adathálózati kábellel. 4. Keresse meg a megfigyelő kamerát a supra IPCam Config programmal. 5. A supra IPCam Config-ban válassza ki a megfigyelő kamerát, és menjen a Cím pontra. 6. Helyezze működésen kívül a DHCP -t, és az Állandó konfiguráció alatt írja be a következőket: IP cím: ; Alhálózati maszk: Az Alapértelmezett átjáró és a DNS kiszolgáló üresen marad. 7. Kattintson rá az Alkalmazás pontra és várjon addig, amíg a program megjeleníti a megfigyelő kamerát. 48 supszerviz@gmail.com supszerviz@gmail.com 49

25 Alkalmazás Alkalmazás Használat számítógépen A megfigyelõ kamera behívása 1. Először nyissa meg a böngésző programját (ez lehet az Internet Explorer, Firefox, Opera, Google Chrome, Safari vagy hasonló). Adja be a megfigyelő kamera IP címét. Ha a megfigyelő kamerához olyan számítógépről szeretne hozzáférni, amely ugyanabban a helyi adathálózatban található, itt a helyi adathálózati címet is megadhatja. Alkalmazás 2. Jelentkezzen be a felhasználónév, és esetleg a hozzátartozó jelszó beírásával. Utána kattintson rá a Bejelentkezés pontra. A megfigyelő kamera első használatakor felhasználónévként admin -t írjon be, a jelszó mezőt pedig hagyja üresen. Ekkor megnyílik a megfigyelő kamera kezelő- és beállító programja. A megfigyelő kamera vezérlése A megfigyelő kamera vezérlésének céljára különböző elemek és opciók állnak rendelkezésre. A kamerakép alatt néhány alapvető kamera beállítás található. Az, hogy mely kezelőelemek állnak rendelkezésre, és mely beállításokat szabad megváltoztatni, a felhasználói fiókhoz tartozó jogosultságoktól függ. Adminisztrátor-ként elérhet minden vezérlési és beállítási lehetőséget. Kezelő-ként a kameraképet beigazíthatja, de beállításokat nem tud tenni. Felhasználó-ként csak a kameraképet tudja megnézni, irányítani nem tudja, beállítást nem tud megváltoztatni. 50 supszerviz@gmail.com supszerviz@gmail.com 51

26 Alkalmazás A kamerakép lerögzítése A Nézet alatt rögzítse le a kameraképre vonatkozó beállításokat. Felbontás: Itt tudja kiválasztani, hogy a megfigyelő kamera képe 1280 x 720 pixeles, 640 x 480 pixeles vagy 320 x 240 pixeles elbontással jelenjen-e meg. Fény frekvencia: Ha a megfigyelő kamera fénycsővel megvilágított helyiségben van elhelyezve, állítsa be itt a helyi elektromos hálózat hálózati frekvenciáját (50 Hz ill. 60 Hz). Ha a megfigyelő kamerát a szabadban helyezik el, válassza itt a Külső terület pontot. Fényerő: A fényerőre 0 és 6 közötti értéket adjon meg. Minél nagyobb ez az érték, annál világosabb lesz a kamerakép. Kontraszt: A kontrasztra 0 és 6 közötti értéket adjon meg. Minél nagyobb ez az érték, annál kontraszt dúsabb lesz a kamerakép. Vízszintes tükrözés: Jelölje ki ezt az opciót, ha a kameraképet vízszintesen szeretné tükrözni. Függőleges tükrözés: Jelölje ki ezt az opciót, ha a kameraképet függőlegesen szeretné tükrözni. A kamerakép vízszintes és függőleges tükrözése például olyankor lehet hasznos, amikor a megfigyelő kamera a mennyezeten van felszerelve. Beállítások Beállítások Az alábbi szakaszokban áttekintést adunk a megfigyelő kamera beállítási lehetőségeiről. Ha a megfigyelő kamera beszerelése vagy alkalmazása során netán problémák jelentkeznének, ill. szükség lenne a beállítások módosítására, itt elolvashatja a mindenkori opciókhoz adott útmutatásokat. 1. Az Internet böngészőjében nyissa meg a hozzáférést a megfigyelő kamerájához, és jelentkezzen be a felhasználói fiókba rendszergazdai jogokkal. A megfigyelő kamerát admin felhasználói fiókkal adjuk át, amihez nincs szükség jelszóra. 2. A bejelentkezés után kapcsoljon át a Beállítások területre és válassza ki a kívánt mindenkori beállítási csoportot. A készülékállapot beállítása A készülékállapot nyújt felvilágosítást a megfigyelő kamera jelenleg érvényes adatairól és beállítási értékeiről. Ehhez válassza a menü alján található Készülékállapot ikont. 52 supszerviz@gmail.com supszerviz@gmail.com 53

27 Beállítások A kameranév beállítása A megfigyelő kamerának nevet adhat, például azért, hogy egyszerűbben megtalálhassa az adathálózatban, vagy hogy több megfigyelő kamera használatakor egyértelműen beazonosíthassa. Beállítások A dátum és pontos idő beállítása Állítsa be itt, hogy a megfigyelő kamera melyik időzónában található, és hogy a dátum és pontos idő az úgynevezett NTP kiszolgálóról (idő kiszolgálóról) frissüljön-e önműködően. A pontos idő helyes értékére többek között a riasztás, vagy az FTP átvitel időpontjának megtervezéséhez van szükség. Ehhez válassza a menü alján található Kameranév pontot (2. ikont). Írja be a szövegmezőbe a megfigyelő kamerának szánt nevet, majd kattintson rá a Mentés pontra. A kameranév tetszőleges karakterekből állhat, és akár 20 karaktert is tartalmazhat. Az új kameranév a megfigyelő kamera újraindítása nélkül érvényre jut. 1. Jelenlegi dátum és pontos idő: tt jelenik meg a dátum és pontos idő úgy, ahogyan a megfigyelő kamerában tárolva van. A beállítások eltárolásakor ezek az adatok szinkronba kerülnek a helyi rendszerrel. Ha nem a Szinkronizálás az NTP kiszolgálóval opciót választotta ki, a dátumot és pontos időt állítani tudja. 2. Időzóna: Válassza ki az időzónát, amelyben a megfigyelő kamera található. 3. Szinkronizálás az NTP kiszolgálóval: Amennyiben a dátumot és pontos időt az NTP kiszolgáló segítségével önműködően a pontos értéken szeretné tartani, jelölje be ezt. 54 supszerviz@gmail.com supszerviz@gmail.com 55

28 Beállítások 4. NTP kiszolgáló: Az előre megadott listából válassza ki az NTP kiszolgálót, amellyel frissíteni szeretné a dátumot és pontos időt. Itt olyan NPT kiszolgálót is megadhat a nevével vagy IP címével, amely nem szerepel a listában. 5. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A módosítások a megfigyelő kamera újraindítása nélkül érvényre jutnak. Beállítások A felhasználói fiókok konfigurálása/ beállítása A megfigyelő kamerához akár max. 8 felhasználói fiókot is konfigurálhat. Ezekkel a felhasználói fiókokkal lehet azután hozzáférni a megfigyelő kamerához. A megfigyelő kamerát admin felhasználói fiókkal adjuk át, amelyhez nem tartozik jelszó. Ezt a fiókot nem lehet eltávolítani, és a Rendszergazdai jogosultságot sem lehet módosítani. Ön csupán jelszót rögzíthet le. 1. Kattintson rá a Hozzáadás pontra, ha új felhasználói fiókot akar készíteni. 2. Adja be az új fióknak szánt felhasználónevet, valamint esetleg a jelszót. A felhasználónév és jelszó akár 12 tetszőleges karaktert is tartalmazhat. A jelszó mező üresen is maradhat. 3. Ha a felhasználó fiókot törölni szeretné, kattintson rá az Eltávolítás gombra. Ha a felhasználói fiókot netán tévedésből kitörölte volna, de a változtatásokat még nem fogadta el a Mentés gombbal, a Felhasználói fiókok újbóli behívásával visszaállíthatja a régi állapotot. A felhasználói fiók számára különböző jogosultságok állnak rendelkezésre: 1. Látogató: A felhasználó mindössze a kameraképet kérheti le, beállításokat azonban nem módosíthat. 2. Kezelő: Ha Ön kezelő, ugyan konfigurálhatja a kameraképet (pl. annak fényerősségét és kontrasztját), de nem végezhet beállításokat. 3. Rendszergazda: A rendszergazda minden beállítást módosíthat. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A felhasználói fiókok módosításai a megfigyelő kamera újraindítása után lépnek hatályba. 56 supszerviz@gmail.com supszerviz@gmail.com 57

29 Beállítások Az adathálózat beállításainak módosítása Ha a megfigyelő kamerát létező adathálózatra vagy útvonalválasztóra szeretné rákötni, be kell állítania az adathálózatot. Beállítások Ha a használt útvonalválasztó netán nem támogatná új készülékek önműködő bekötését, törölje ki a bejelölést a DHCP alkalmazása pontnál. Ekkor több új beviteli mező nyílik meg. Ezekbe kézzel kell beírnia a saját adathálózatának hozzáférési adatait. 1. DHCP alkalmazása: Ha az adathálózatban működik az új készülékek (ügyfelek) önműködő bekötése, jelölje be ezt. Ilyenkor a rendszer közvetlenül a kiszolgálóról, ill. útvonalválasztóról szerzi be a szükséges adatokat. 2. A webes felület port-ja: Az adathálózatban létrehozott kapcsolatok úgy nevezett port-ok útján léteznek. Ilyenkor a kiszolgáló és minden olyan csatlakoztatott készülék (ügyfél), amelynek azonos az adathálózati címe, különböző port-okon át tud működni. A megfigyelő kamerára alapértelmezésben a 80-as érték van megadva. Szükség esetén ezt az tartományon belül tetszőleges értékre módosíthatja. Az ehhez szükséges adatokat rendszerint a számítógépen lehet lekérni az adathálózat tulajdonságainak opciójával, de az adathálózat rendszergazdájától is meg lehet tudni. 58 supszerviz@gmail.com supszerviz@gmail.com 59

30 Beállítások 1. IP cím: Itt adjon meg egy egyedi IP-címet a megfigyelő kamerának. Ha a számítógépen a hálózati beállításokban a Default Gateway (Alapértelmezett átjáró) címe például , akkor a megfigyelő kamera IP-címének x formájúnak kell lennie. Az x helyén a hálózatban még nem használt 2 és 254 közötti számnak kell állnia. Például: Alhálózati maszk: Itt rendszerint a ás értéket kell megadni. 3. Alapértelmezett átjáró: Az alapértelmezett átjárón át jön létre a kapcsolat az Internettel. Ennél rendszerint az útvonalválasztó adathálózati címéről van szó. 4. DNS kiszolgáló: Az úgy nevezett DNS- vagy névkiszolgáló címét a számítógépének adathálózati beállításaiból tudja lekérni. Ennél rendszerint az útvonalválasztó adathálózati címéről van szó. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. Annak érdekében, hogy a módosított adathálózati beállítások érvényre jussanak, újra kell indítania a megfigyelő kamerát. Vezeték nélküli beállítások Amennyiben a megfigyelő kameráját vezeték nélkül, a WLAN (Wireless LAN) útján szeretné bekötni a hálózatba, az ehhez szükséges beállításokat itt végezheti el. Ehhez a menü alján válassza meg a Vezeték nélküli beállítások pontot. 1. A WLAN használata: Jelölje be ezt, ha az adathálózat felé vezeték nélküli kapcsolatot szeretne kiépíteni. Ekkor megnyílnak a következő opció mezők. Beállítások Minden olyan adat, amelyekre az alkalmazott vezeték nélküli adathálózatban szüksége lesz, jelezve van az útvonalválasztóban, ill. Access Point-ban, amelyen át az adathálózat vezérlése folyni fog. Ezért hívja be az útvonalválasztó, ill. Access Points beállításait, és ott nyissa meg a vezeték nélküli hálózat beállításait. Arról, hogy miként juthat hozzá ezekhez az adatokhoz, az útvonalválasztójának kézikönyvében talál részleteket, ill. a rendszergazdától kaphatja meg őket. 2. Hálózatnév (SSID): Adja be itt a vezeték nélkül hálózat nevét (ezt SSID-nek is nevezik). 3. Region: Az adott régiótól függően lehetnek különböző csatornák, amelyeket a rendszer nem támogat a W-LAN-nal. Ezért itt azt a régiót válassza ki, amelyben a megfigyelő kamera telepítve van. 4. Kódolás: A vezeték nélküli hálózatokban az adatokat többnyire kódolt állapotban továbbítják, nehogy kívülállók is hozzáférhessenek azokhoz. Adja meg itt, hogy milyen típusú kódolást használnak a WLAN hálózatában. 60 supszerviz@gmail.com supszerviz@gmail.com 61

31 Beállítások Ha Kódolatlan állapotot állít be, az adatok továbbítása kódolatlan formában történik. Ha ellenben WEP, WPA vagy WPA2 kódolást alkalmaznak, a kódoláshoz további adatokat is meg kell adnia. Ehhez fogadja el pontosan azokat a beállításokat, amelyek az útvonalválasztóban, ill. Access Point-ban meg vannak adva. A vezeték nélküli adathálózat beállításait célszerű változatlan formában átvenni. Csak így biztosítható a megfigyelő kamera kifogástalan adatkapcsolata. Az útvonalválasztó, ill. Access Points alapvető beállításait sem célszerű megváltoztatni, hacsak okvetlenül nem szükséges. Máskülönben problémák adódhatnak a hálózatban lévő egyéb WLAN készülékekkel. A Keresés művelet segítségével megkerestetheti, hogy milyen vezeték nélküli hálózatok állnak rendelkezésre. Ennek alapján válassza ki a listából a használni kívánt adathálózatot oly módon, hogy azt kijelöli a Kiválasztás alatt, majd rákattint az Alkalmazás gombra. Ha a választott adathálózathoz még szükség van kódolást segítő adatokra, ezeket itt még be kell adnia. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A megfigyelő kamera újraindul, hogy átvegye a módosításokat. Ez a művelet kb. 2 percig tart. Beállítások UPNP beállítások Az univerzális Plug and Play (UPnP) funkció arra szolgál, hogy az IP alapú adathálózaton át lehessen működtetni készülékeket, függetlenül attól, hogy ki a gyártója. Ha az útvonalválasztó támogatja az UPnP funkciót, és az be is van kapcsolva, a tűzfal szükséges beállításai önműködően megtörténnek. 1. Ehhez válassza a menü alján található UPNP beállítások pontot. 2. Jelölje ki az UPNP alkalmazása pontot, ha a megfigyelő kamera kapcsolatánál használni szeretné az UPNP funkciót. Alapértelmezésben az UPNP alkalmazása művelet be van kapcsolva. 3. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A módosítások a megfigyelő kamera újraindítása nélkül érvényre jutnak. 62 supszerviz@gmail.com supszerviz@gmail.com 63

32 Beállítások DDNS-beállítások A DDNS-beállítások nem szükségesek a megfigyelő kamera rendes működéséhez. A kamera supra space-n keresztül bárhonnan elérhető. Ha ennek ellenére DDNS-t szeretne használni, regisztrálhat ingyenesen internet címet. A regisztráláshoz lépjen az internet böngészőben a címre. Végül vigye fel a regisztrált DDNS-beállításokat a megfigyelő kamerába. Beállítások Levél beállítások Meghatározott események bekövetkezésekor a megfigyelő kamera riasztási üzenet tud küldeni e-levélben. Ehhez szükség van az e-levél fiókkal kapcsolatos adatok megadására, amelyekre küldeni lehet az e-leveleket. Használni lehet például a magánlevelezésnél használt e-levél címet, de a megfigyelő kamera részére saját e-levél címet is be lehet állítani. Ehhez válassza meg a menü alján lévő Levél beállítások pontot, és jelölje be az SMTP alkalmazása pont mellett. Ha riasztás esetén szeretne arról e-levelet kapni, kapcsolja be az SMTP alkalmazása műveletet. Jegyezze meg, hogy ehhez bekapcsolt állapotba kell állítania a riasztást a riasztási beállításokban. Az alkalmazott e-levél fiókhoz szükséges alábbi adatokat az e-levél szolgáltatótól kaphatja meg. Ha magán e-levél fiókja van, ezeket az adatokat a levelező programokban, így például az Outlook-ban vagy a Thunderbird-ben is megtalálja. 64 supszerviz@gmail.com supszerviz@gmail.com 65

33 Beállítások Az úgy nevezett SMTP kiszolgáló (Egyszerű Levéltovábbító Protokoll) esetében a levélszolgáltató kimenő leveleinek kezelésére szolgáló kiszolgálóról van szó. Erre a kiszolgálóra mennek el a továbbítandó levelek. Kiszolgáló: Adja be az e-levél fiók SMTP szerverének címét. Port: Adja meg az SMTP kiszolgáló port-ját. Esetünkben az alapértelmezett érték a 25. Kódolás: Adja meg, hogy az SMTP kiszolgáló használ-e, és ha igen, milyennel kódolással dolgozik. Hitelesítést igényel: Adja meg, hogy az SMTP kiszolgáló igényel-e hitelesítést. Amennyiben igen, jelölje ki ezt az opciót és utána adja meg az e-levél fiók felhasználónevét és jelszavát. Feladó: Adja meg azt az e-levél címet, amelyre kapni szeretné a riasztási üzeneteket. Címzett 1-4: Adjon meg maximum 4 e-levél címet, ahová a riasztási üzeneteket küldeni kell. Amennyiben azon az e-levél címen szeretne értesítést kapni, amelyen át a riasztási üzenetek küldése is folyik, ezt a címet egyben címzettként is meg kell adnia. IP cím elküldése: zzel az opcióval tudja lerögzíteni, hogy menjen-e-levél, és benne a megfigyelő kamera jelenleg használt nyilvános IP címe a feltüntetett e-levél címekre, amint megváltozik a megfigyelő kamera IP címe. A Szerver, Port, Feladó és a Címzett 1 mezőket mindig kötelező kitölteni. Ha ki szeretné próbálni a levél beállításokat, kattintson rá a Kipróbálás pontra. Beállítások Ekkor próba e-levél megy el a feltüntetett e-levél címekre. Ha át szeretné venni a módosított beállításokat, kattintson rá a Mentés pontra. A módosítások a megfigyelő kamera újraindítása nélkül érvényre jutnak. FTP beállítások A megfigyelő kamera lehetőséget kínál arra, hogy egyszeri alkalommal, vagy rendszeresen képeket töltsön fel az FTP szerverre. Adja meg itt azon FTP kiszolgáló hozzáféréséhez szükséges adatokat, amelyiket erre a célra szeretné használni. 1. Ehhez válassza meg a menü alján lévő FTP beállítások pontot, és jelölje be az FTP alkalmazása mellett. 2. Kapcsolja be az FTP alkalmazása funkciót, ha a megfigyelő kamera képeit fel szeretné tölteni az FTP szerverre. 66 supszerviz@gmail.com supszerviz@gmail.com 67
