2 Helyezze be a CD-ROM-ot a CD-ROM meghajtóba.

Átírás

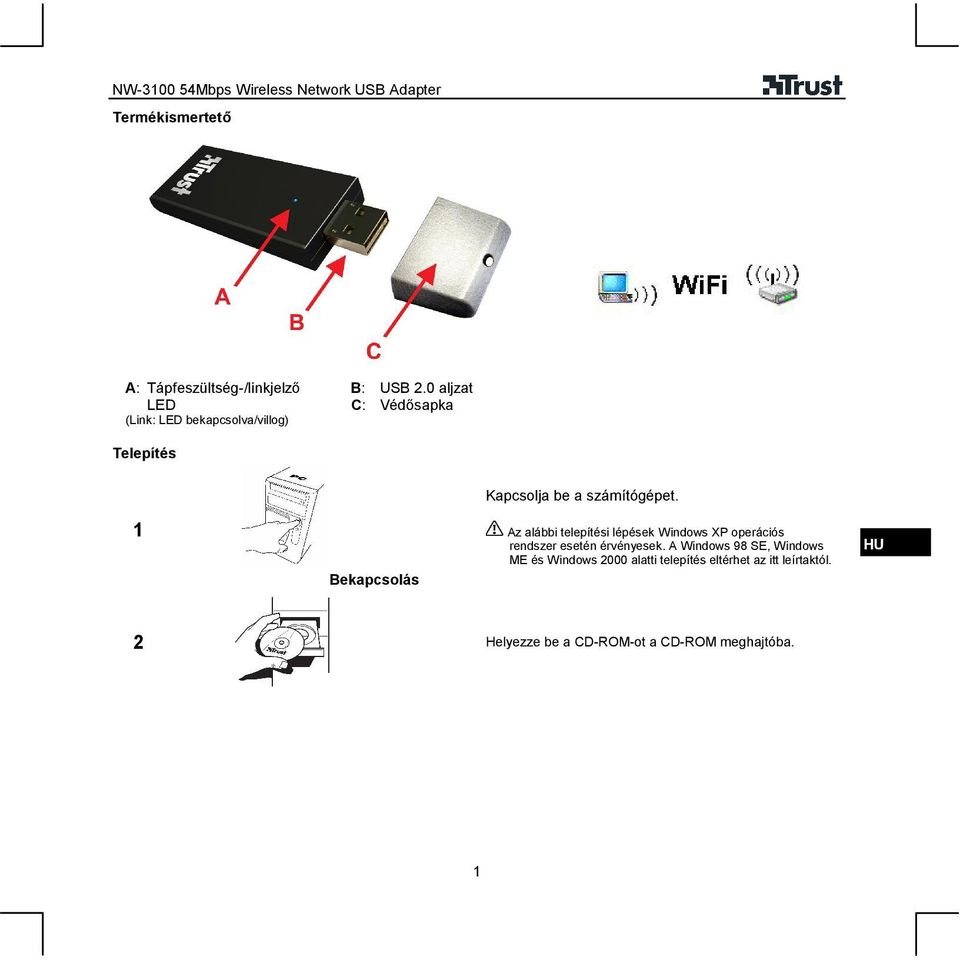

1 Termékismertető A: Tápfeszültség-/linkjelző LED (Link: LED bekapcsolva/villog) B: USB.0 aljzat C: Védősapka Telepítés Kapcsolja be a számítógépet. Bekapcsolás Az alábbi telepítési lépések Windows XP operációs rendszer esetén érvényesek. A Windows 98 SE, Windows ME és Windows 000 alatti telepítés eltérhet az itt leírtaktól. Helyezze be a CD-ROM-ot a CD-ROM meghajtóba.

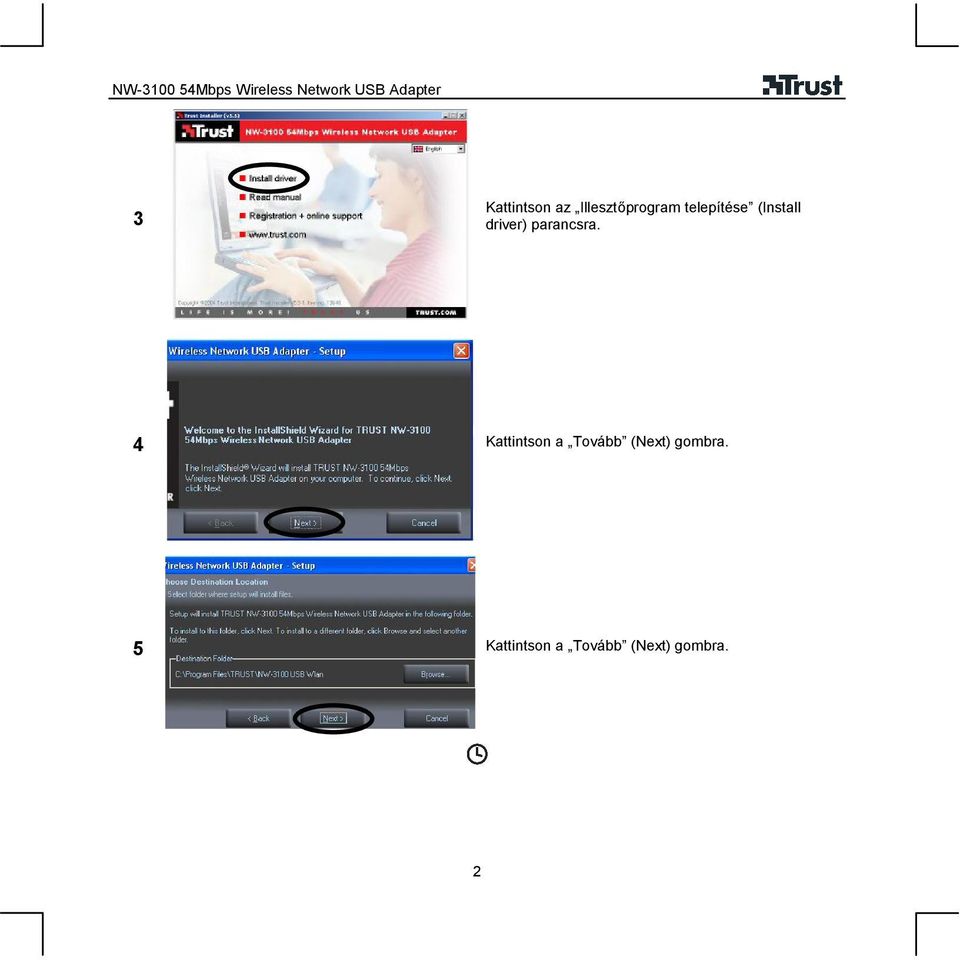

2 3 Kattintson az Illesztőprogram telepítése (Install driver) parancsra. 4 Kattintson a Tovább (Next) gombra. 5 Kattintson a Tovább (Next) gombra.

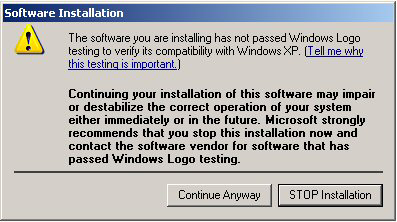

3 6. Ha megjelenik a Windows embléma tesztelése (Windows Logo Testing) figyelmeztető üzenet: kattintson a Telepítés folytatása (Continue Anyway) gombra.. Kattintson a Befejezés (Finish) gombra. Az illesztőprogram telepítése megtörtént 7 Illessze az USB.0 adaptert egy szabad USBportba. Az optimális sebesség érdekében használjon USB.0 portot. (USB = Max. Mbs mód) 3

4 A számítógép észleli az USB.0 adaptert, és telepíti az illesztőprogramot. (Ez eltarthat egy darabig.) 8. Válassza az A szoftver automatikus telepítése (Ajánlott) (Install the software automatically (Recommended)) opciót.. Kattintson a Tovább (Next) gombra. Windows XP operációs rendszer -es javítócsomaggal (Service Pack ): Megnyílik a Hardver hozzáadása varázsló (New Hardware Wizard). Válassza a Nem, majd máskor (No, not this time) lehetőséget, és a folytatáshoz kattintson a Tovább (Next) gombra. 9. Ha megjelenik a Windows embléma tesztelése (Windows Logo Testing) figyelmeztető üzenet: kattintson a Telepítés folytatása (Continue Anyway) gombra.. Kattintson a Befejezés (Finish) gombra. 4

5 A rendszer készen áll egy vezeték nélküli hálózati csatlakozás létrehozására. Csatlakoztatás létező vezeték nélküli hálózathoz/hozzáférési ponthoz (szervezett) (Vezeték nélküli internetkapcsolat) 0 X / Kattintson kétszer a Vezeték nélküli eszköz (Wireless Utility) ikonra. Windows 98 / Windows ME / Windows 000 Az ikon a tálca jobb sarkában található. Lehet, hogy várnia kell egy ideig, míg kétszer az ikonra kattinthat. (Az ikon csak akkor látható, ha az adaptert csatlakoztatta az USBporthoz.) 5

6 Ha megjelenik a Vezeték nélküli zéró konfiguráció (Wireless Zero Configuration) figyelmeztető üzenet: Kattintson az Igen (Yes) gombra. A Windows XP vezeték nélküli hálózati adminisztrációt (Wireless Zero Configuration) ezzel letiltja. Az optimális teljesítmény érdekében használja a Trust vezeték nélküli hálózati segédprogramot. Ha a Vezeték nélküli zéró konfiguráció (Wireless Zero Configuration) nincs letiltva: lépjen a Vezeték nélküli hálózat tulajdonságai Vezeték nélküli hálózat ( Wireless network properties Wireless networks) lehetőségre és törölje a Windows használata a saját vezeték nélküli hálózat beállításainak konfigurálásához (Use Windows to configure my wireless network settings) négyzet jelölését. Kattintson a Frissítés (Refresh) gombra. 3. Válasszon ki egy hálózatot.. Kattintson a Csatlakozás ehhez a helyhez (Connect this site) lehetőségre. Ha hálózata: Nem titkosított 5 WEP titkosítást használ 4a WPA-PSK titkosítást használ 5a WEP titkosítást használó hálózat 6

7 4a A hálózat, amellyel kapcsolatot létesített, WEP titkosítást használ: Kattintson a Nem (No) gombra. A készülék automatikusan menti a beállításokat. Kattintson az Igen (Yes) gombra, ha ugyanazzal a hálózati csatlakozással már korábban létrehozott egy kapcsolatot. 4b Kattintson a Módosítás (Change) lehetőségre. 7

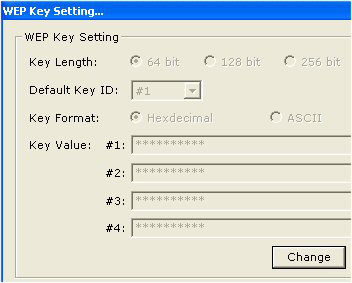

8 Válasszon kulcshosszúságot a Kulcshosszúság (Key Length) pontban.. Válasszon azonosítót az Alapértelmezett kulcsazonosító (Default Key ID) pontban. 3. Válasszon kódformátumot a Key Format pontban. 4. Írja be WEP titkosítási kódot. 5. Kattintson az Alkalmaz (Apply) gombra. 6. Zárja be az ablakot c 5 A Kulcshosszúság (Key Length), Alapértelmezett kulcsazonosító (Default Key ID), Kulcsformátum (Key Format) és a WEP titkosítási kód (WEP encryption code) beállításoknak egyezniük kell a kijelölt hálózat beállításaival. A WEP titkosítási kódot hexadecimális számként (Hex) vagy betűkkel (ASCII) kell megadni. Hex: Számok: 0-tól 9-ig. Betűk: A-tól F-ig. ASCII: Betűk: A-tól Z-ig WPA-PSK titkosítást használó hálózat A hálózat, amellyel kapcsolatot létesített, WPA-PSK titkosítást használ: 5a Kattintson a Nem (No) gombra. A készülék automatikusan menti a beállításokat. Kattintson az Igen (Yes) gombra, ha ugyanazzal a hálózati csatlakozással már korábban létrehozott egy kapcsolatot. 8

9 5b Kattintson a Módosítás (Change) lehetőségre. 5c. Írja be WPA-PSK titkosítási kódot.. Kattintson az Alkalmaz (Apply) gombra. 3. Zárja be az ablakot A WPA titkosítási kódnak egyeznie kell a kijelölt hálózat kódjával. A WPA titkosítási kódot betűkkel (ASCII) kell megadni. ASCII: Betűk: A-tól Z-ig A beállított vezeték nélküli hálózat (szervezett) 5 9

10 PC PC Közvetlen vezeték nélküli kapcsolat más személyi számítógéppel (spontán) 6 X / Kattintson kétszer a Vezeték nélküli eszköz (Wireless Utility) ikonra. Windows 98 / Windows ME / Windows Az ikon a tálca jobb sarkában található. Lehet, hogy várnia kell egy ideig, míg kétszer az ikonra kattinthat. Ha megjelenik a Vezeték nélküli zéró konfiguráció (Wireless Zero Configuration) figyelmeztető üzenet: Kattintson az Igen (Yes) gombra. A Windows XP vezeték nélküli hálózati adminisztrációt (Wireless Zero Configuration) ezzel letiltja. 7 Az optimális teljesítmény érdekében használja a Trust vezeték nélküli hálózati segédprogramot. Ha a Vezeték nélküli zéró konfiguráció (Wireless Zero Configuration) nincs letiltva: lépjen a Vezeték nélküli hálózat tulajdonságai Vezeték nélküli hálózat ( Wireless network properties Wireless networks) lehetőségre és törölje a Windows használata a saját vezeték nélküli hálózat beállításainak konfigurálásához (Use Windows to configure my wireless network settings) négyzet jelölését. 0

11 8 Kattintson a További beállítások (More Setting ) lehetőségre. 9 Kattintson a Módosítás (Change) lehetőségre.

12 Válassza ki a hálózat típusát: Spontán (Adhoc). Válasszon csatornát. (Az. csatorna ajánlott. Franciaország: Beltéri: csak az ~0 csatorna. Kültéri: csak az ~7 csatorna) 3. Válasszon sebességet (Az automatikus beállítás javasolt) 0 4. Adja meg a hálózat nevét (SSID). 5. Válasszon titkosítást. (Spontán mód: csak WEP titkosítás lehetséges.) 6. Kattintson az Alkalmaz (Apply) gombra. WEP letiltása 5 WEP engedélyezése Spontán hálózat esetén a beállításoknak mindkét számítógépen egyezniük kell. (Ad-Hoc - Spontán) Hálózat WEP titkosítással Kattintson a WEP titkosítási kulcs beállítások (WEP Encryption Key Setting) elemre. Kattintson a Módosítás (Change) lehetőségre.

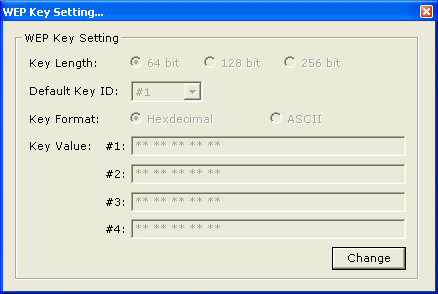

13 Válasszon kulcshosszúságot a Key Length pontban.. Válasszon azonosítót az Alapértelmezett kulcsazonosító (Default Key ID) pontban. 3. Válasszon kódformátumot a Key Format pontban. 4. Írja be WEP titkosítási kódot. 5. Kattintson az Alkalmaz (Apply) gombra. 6. Zárja be az ablakot. A WEP titkosítási kódot hexadecimális számként (Hex) vagy betűkkel (ASCII) kell megadni. 5 Hex: Számok: 0-tól 9-ig. Betűk: A-tól F-ig. ASCII: Betűk: A-tól Z-ig 4 Zárja be az ablakot. 5 Csatlakozási tudnivalók 3

14 . Mód (Mode) = csatlakozási mód Állomás (Station): hálózati adapter mód (normál használat esetén) Hozzáférési pont (Access Point): Hozzáférési pont mód (speciális használat lásd a CD-ROM angol nyelvű használati utasításait) Csatorna (Channel) = A használt rádiócsatorna 3. Típus (Type) = A vezeték nélküli hálózat típusa. Szervezett hálózat: Csatlakozás egy létező vezeték nélküli hálózathoz/hozzáférési ponthoz Spontán (AdHoc): Közvetlen vezeték nélküli kapcsolat egy másik számítógéppel. 4. SSID = Hálózati név 5. TxRate = Kapcsolat sebessége 6. Titkosítás (Encrypt) = A használt vezeték nélküli titkosítás típusa 7. Frissítés (Refresh) = Egyéb rendelkezésre álló átvitel 8. További beállítások (More setting) = Egyéb speciális beállítások. 9. Link Status = A kapcsolat állapota 0. Signal strength = Jelerősség. Link quality = A kapcsolat minősége. Tx/Rx frame = Az elküldött és fogadott adatok összege. A hálózat sebessége a jelerősségtől és -tartománytól, valamint a teljes vezeték nélküli hálózat tulajdonságaitól és beállításaitól függ. A jelminőség a hálózat helyétől és környezetétől függ. Használatra kész (Az egyéb beállításokkal kapcsolatban lásd a CD-ROM-on található (angol nyelvű) speciális kezelési kézikönyvet.) Ikon Magyarázat Az adapter Állomás (Station) módban van (szervezett vagy spontán). Az adapter Hozzáférési pont (Access Point) módban van. Korlátozott sávszélességű és sebességű hozzáférési pont. Speciális alkalmazás: lásd a CD-ROM-on található, angol nyelvű kezelési útmutatót. 4

15 Nincs vagy megszakadt a kapcsolat. Megjegyzés: Nincs adapter vagy a telepített adapter nem megfelelő. A Windows nem észlel új eszközt az adapter csatlakoztatása után. Ellenőrizze, hogy az illesztőprogramot helyesen telepítették-e, és hogy az USB-adaptert csatlakoztattáke az USB-porthoz. Ellenőrizze, hogy nincs-e ütközés a számítógépre telepített más illesztőprogramokkal. A vezeték nélküli eszköz nem szerepel a tálcán, illetve az eszköz nem működik A Start menüben válassza a Programok (Programs) menüpont Trust pontjának NW Mpbs Wireless Network USB Adapter elemét Windows XP SP (-es javítócsomag) használata esetén: manuálisan tiltsa le a Windows használata a saját vezeték nélküli hálózat beállításainak konfigurálásához (Use Windows to configure my wireless network settings) lehetőséget (Zéró konfiguráció). (Lépjen a Vezeték nélküli hálózat tulajdonságai Vezeték nélküli hálózat ( Wireless network properties Wireless networks) lehetőségre és törölje a Windows használata a saját vezeték nélküli hálózat beállításainak konfigurálásához (Use Windows to configure my wireless network settings) négyzet jelölését.) Nem lehet vezeték nélküli kapcsolatot létesíteni (az adapter nem észlel hálózatot) Ellenőrizze a hálózati beállításokat (hálózat neve (SSID), rádiócsatorna stb.). Ellenõrizze a biztonsági beállításokat, vagy először próbáljon meg kapcsolatot létesíteni titkosítás (WEP/WPA) nélkül. Helyezze a vezeték nélküli eszközöket egymástól 3 méter távolságra, majd újra csatlakoztassa őket. Ellenőrizze a vezeték nélküli hálózat TCP/IP tulajdonságait (ajánlott, hogy a Windows automatikusan határozza meg az IP-címeket). Ellenőrizze, hogy helyesen adta-e meg a vezeték nélküli hálózat típusát ( Szervezett (Infrastructure) vagy spontán (Ad-hoc)). Az érzékelt hálózat nem sugároz hálózati nevet (SSID). Adja meg a helyes hálózati nevet (SSID) a hálózati beállításoknál. Van vezeték nélküli kapcsolat, de az adatátvitel nem működik Ellenőrizze, hogy a két eszközön megegyeznek-e a beállítások. Ellenőrizze a titkosítási beállításokat. Írja be újra a titkosítási kulcsot. Csatlakozzon ismét. Nem lehet spontán (Ad-hoc) kapcsolatot létesíteni. A két állomáson azonos vezeték nélküli hálózati beállításokat kell megadni. Ellenőrizze a hálózati nevet (SSID), a csatornát stb. 5

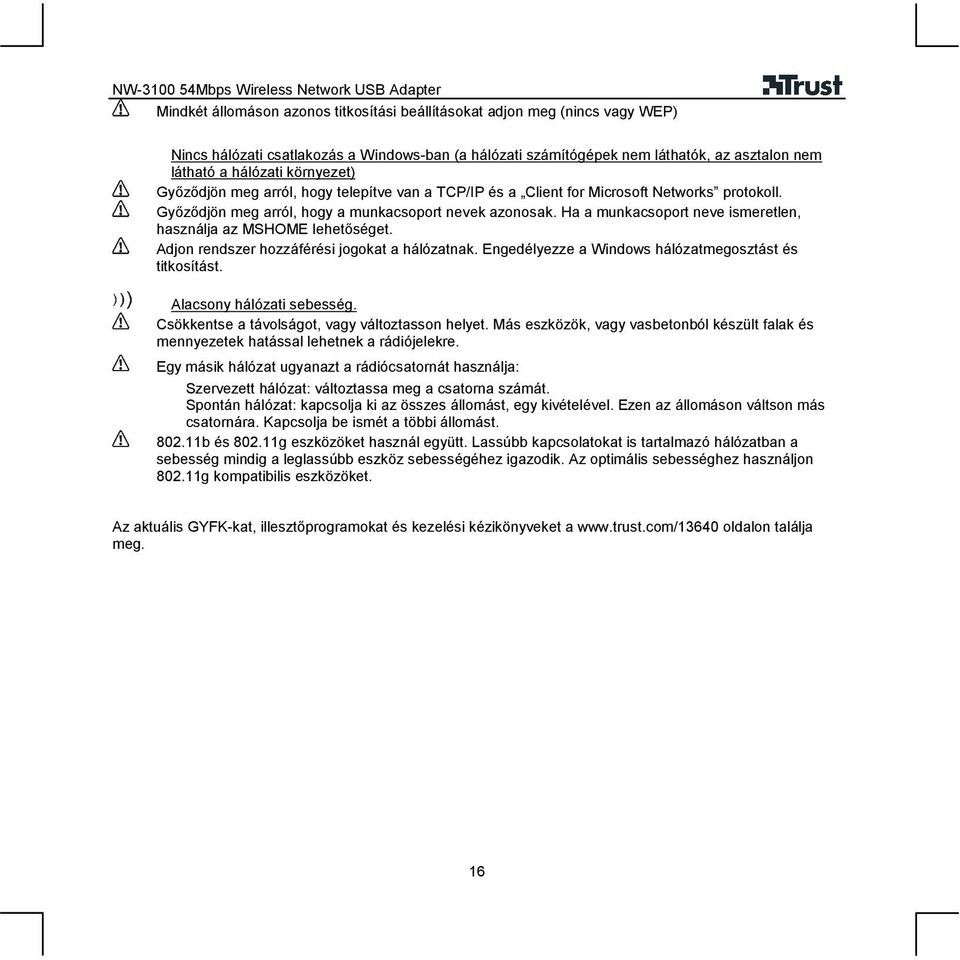

16 Mindkét állomáson azonos titkosítási beállításokat adjon meg (nincs vagy WEP) Nincs hálózati csatlakozás a Windows-ban (a hálózati számítógépek nem láthatók, az asztalon nem látható a hálózati környezet) Győződjön meg arról, hogy telepítve van a TCP/IP és a Client for Microsoft Networks protokoll. Győződjön meg arról, hogy a munkacsoport nevek azonosak. Ha a munkacsoport neve ismeretlen, használja az MSHOME lehetőséget. Adjon rendszer hozzáférési jogokat a hálózatnak. Engedélyezze a Windows hálózatmegosztást és titkosítást. Alacsony hálózati sebesség. Csökkentse a távolságot, vagy változtasson helyet. Más eszközök, vagy vasbetonból készült falak és mennyezetek hatással lehetnek a rádiójelekre. Egy másik hálózat ugyanazt a rádiócsatornát használja: Szervezett hálózat: változtassa meg a csatorna számát. Spontán hálózat: kapcsolja ki az összes állomást, egy kivételével. Ezen az állomáson váltson más csatornára. Kapcsolja be ismét a többi állomást. 80.b és 80.g eszközöket használ együtt. Lassúbb kapcsolatokat is tartalmazó hálózatban a sebesség mindig a leglassúbb eszköz sebességéhez igazodik. Az optimális sebességhez használjon 80.g kompatibilis eszközöket. Az aktuális GYFK-kat, illesztőprogramokat és kezelési kézikönyveket a oldalon találja meg. 6

17 Biztonsági utasítások Ne használja víz vagy más folyadék közelében az eszközt. Ne használja az eszközt nedves területen, például fürdőszobában, nedves alagsori helyiségben vagy uszodában. A készülék megfelel a vonatkozó európai irányelvek alapvető követelményeinek és azok egyéb vonatkozó kikötéseinek. A Megfelelőségi nyilatkozat (DoC) a lapon érhető el. Vezeték nélküli eszközök A vezeték nélküli eszköz működési frekvenciája,4 GHz. Teljesíti az 999/5/EC R&TTE Irányelv alapvető követelményeit és egyéb vonatkozó feltételeit és az alábbi országokban használható: UK, DE, FR, IT, ES, NL, GR, PT, BE, NO, FI, DK, SE, CH, AT, IE, LU, IS (További országok: CZ,, PL, SK és RU). A fent említett országokban nincsenek csatornánkénti korlátozások. A oldalon megtalálja azon országok frissített listáját, ahol az eszköz használható. Korlátozások: Franciaország: csak az és 0 közötti csatornákat használhatja beltéren, illetve az és 7 közötti csatornákat kültéren. Az eszköz használata az Európai Unión kívül korlátozásokba ütközhet. Amennyiben az Európai Unión kívül használja az eszközt, ellenőrizze, hogy megfelel-e a helyi előírásoknak. Frekvencia:,4 ~,4835 GHz, Teljesítmény: kb. 5 dbm. Napjainkban egyre több vezeték nélküli készülék (videók, audiokészülék, számítógép stb.) működik ugyanabban a frekvenciatartományban, mint ez az eszköz. Ezért elképzelhető, hogy más, vezeték nélküli készülékek és ez a termék kölcsönösen korlátozzák egymást a rendeltetésszerű működésben. Ez csak az eszközök közötti távolság megtartására ügyelve, és ahol lehetséges csatornaváltással kerülhető el. Ha pacemakert vagy egyéb életmentő, érzékeny elektronikus készüléket használ, a vezeték nélküli eszközök használatakor legyen óvatos, mert ez az eszköz rádiójeleket sugároz. Szavatosság és szerzői jog Ez az eszköz kétéves termékgaranciával rendelkezik, amely a vásárlás napjától érvényes. További információkat a oldalon olvashat. A Trust International B.V. engedélye nélkül a jelen kézikönyv bármely részének másolása tilos. 7
