1 Prexiso GPS Stop&Go Felmérés A Prexiso G4/G5 rendszer csak nyers adatokkal való felméréséhez használható. Az adatokat azután később a Prexiso GeoOffice (PGO) szoftverrel utófeldolgozzák, koordinátákat biztosítva minden egyes mért pontnak. A Stop & Go felmérés pontos koordinátákat szállít, de csak egy rövid mérési periódusban. Ez a dokumentum egy útmutatót biztosít ehhez a GNSS felmérési technikához a FieldGenius és a PGO szoftvert használva. A FieldGenius Konfigurálása Indítsa el a FieldGenius programot, és kövesse a projekt varázsló lépéseit, amíg az Instrument Selection (Műszer Választás) panel megjelenik. Állítsa az Instrument Type (Műszer Típus) beállítást a GPS Rover lehetőségre. Hozzon létre egy új Instrument Profile-t (Műszer Profilt) az Add (Hozzáad) gombra való koppintással. Ezután koppintson az Edit (Szerkeszt) lehetőségre a vevő konfigurálásához. Először válassza ki az Antenna Height (Antenna Magasság) beállítást. Állítsa be a modellt Prexiso G4/G5 elnevezésűre. A mért magasság mezőbe vigye be az alapértelmezett

A Stop & Go felmérés pontos koordinátákat szállít, de csak egy rövid mérési periódusban.

2 antenna magasságot, ami a vevő alapjáig van mérve. Ezt a magasságot a felmérési eljárás alatt bármikor módosíthatja. Ezután válassza a Model and Communication (Modell és Kommunikáció) lehetőséget. Állítsa a márkát a Prexiso, a modellt a G4/G5 és a port-ot a Bluetooth beállításra. Koppintson a Bluetooth Search (Bluetooth Keresés) lehetőségre, hogy megkeresse az összes elérhető eszközt. Válassza ki a kívánt vevőt a kijelzett sorozatszáma alapján. Ha a program kér egy PIN kódot, vigye be: Koppintson a Connect (Csatlakozás) lehetőségre. A következő panel megkérdezi, hogy a nyers adatok naplózását inicializálni kell-e. Igazolja vissza a Yes (Igen) lehetőségre való koppintással. A nyers adatok naplózása egy későbbi helyszínen is elindítható az Instrument Settings (Műszer Beállítások) menüből.

Válassza ki a kívánt vevőt a kijelzett sorozatszáma alapján. Ha a program kér egy PIN kódot, vigye be: 1234. Koppintson a Connect (Csatlakozás) lehetőségre.

3 A GPS Raw Data Logging (GPS Nyers Adat Rögzítés) panel megjelenik. Vigyen be egy nevet az adatkészlethez és a naplózási sebességet állítsa 5 másodpercre vagy kevesebbre. Koppintson a Start Logging (Naplózás Kezdés) lehetőségre, és aztán a Close (Bezárás) gombra. A Link Configure (Link Konfigurálás) panel jelenik meg következőként. Állítsa a kapcsolati eszközt None (Semmi) beállításra, és koppintson a Continue (Folytat) gombra. A térkép nézet most már elérhető, és a pontmérések végrehajthatók. A nyers adatok folyamatosan rögzítve lesznek a GNSS vevőre. Pozíció Mérés Mielőtt a pozíció mérést elindítaná, bizonyosodjon meg róla, hogy elegendő nyers adatot gyűjtött a kezdeti többértelműség feloldásához. Általában 5 perces adatgyűjtés szükséges 5 km-nél rövidebb bázisvonalakhoz. Habár ez az adat rögzíthető mozgás közben is, javasolt az első ponton felállni, és 5 percig észlelni. A pontok mérhetők az Auton mérési gombra való kattintással a térkép nézetben.

Állítsa a kapcsolati eszközt None (Semmi) beállításra, és koppintson a Continue (Folytat) gombra. A térkép nézet most már elérhető, és a pontmérések végrehajthatók.

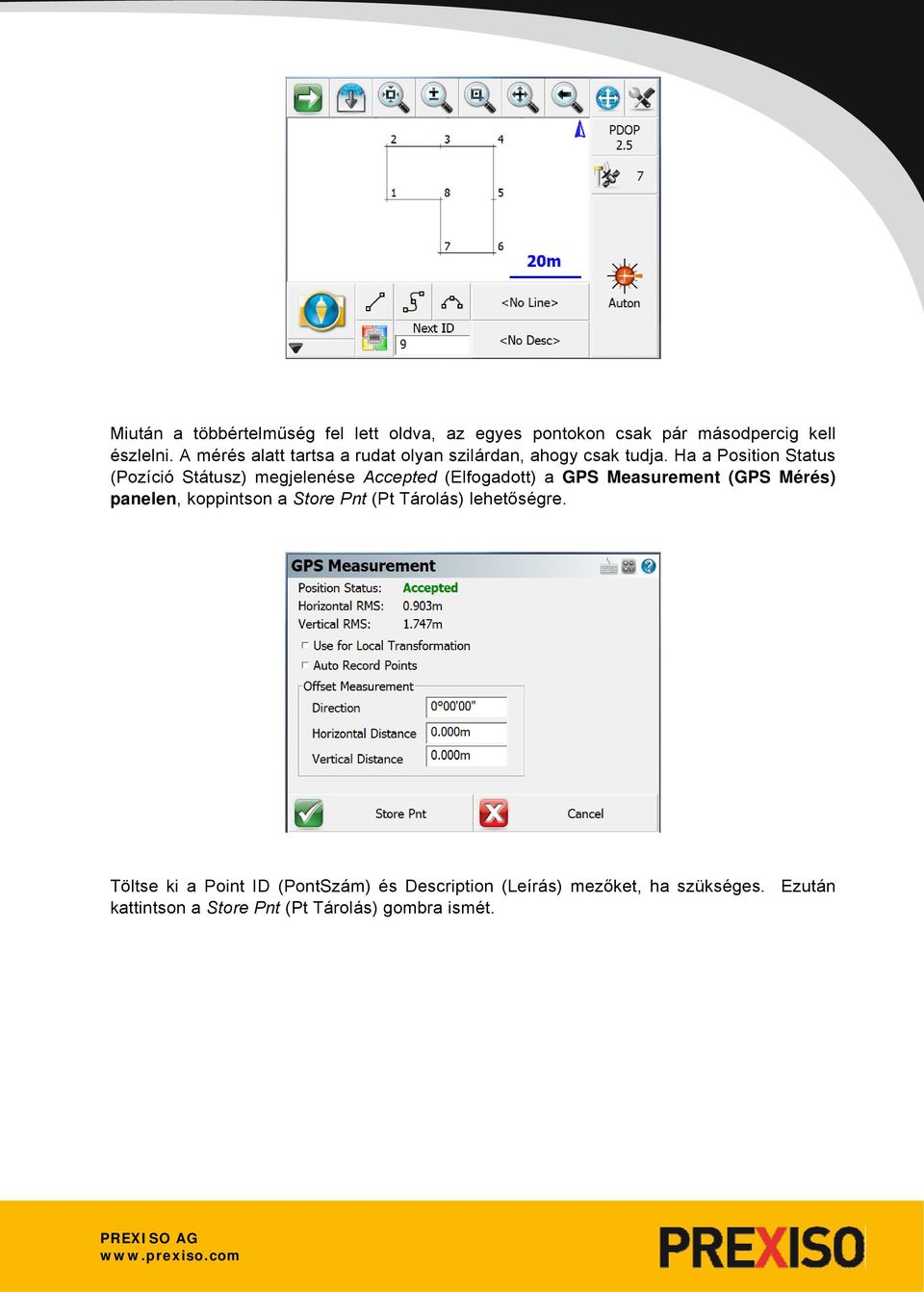

4 Miután a többértelműség fel lett oldva, az egyes pontokon csak pár másodpercig kell észlelni. A mérés alatt tartsa a rudat olyan szilárdan, ahogy csak tudja. Ha a Position Status (Pozíció Státusz) megjelenése Accepted (Elfogadott) a GPS Measurement (GPS Mérés) panelen, koppintson a Store Pnt (Pt Tárolás) lehetőségre. Töltse ki a Point ID (PontSzám) és Description (Leírás) mezőket, ha szükséges. Ezután kattintson a Store Pnt (Pt Tárolás) gombra ismét.

Ha a Position Status (Pozíció Státusz) megjelenése Accepted (Elfogadott) a GPS Measurement (GPS Mérés) panelen,

5 Folytassa ezt az eljárást mindegyik mérendő pontnál. A centiméteres pontosság javulni fog az utófeldolgozáskor, ha legalább 4 műhold volt folyamatosan követve. Az elérhető műholdak száma állandóan kijelzésre kerül a térkép nézetben. Ha bármikor kevesebb, mint 4 műhold elérhető el, az adatokat további 5 percig kell gyűjteni, mielőtt a pontok mérésével folytatná. Ha a felmérési munka befejeződött, a nyers adatok rögzítését le kell állítani. Koppintson a Beállítások ikonra, hogy belépjen a Instrument Settings (Műszer Beállítások) panelbe. Koppintson a Raw Data Logging (Nyers Adat Rögzítés) és aztán a Stop Logging (Rögzítés Leállítás) gombra.

Ha bármikor kevesebb, mint 4 műhold elérhető el, az adatokat további 5 percig kell gyűjteni, mielőtt a pontok mérésével folytatná.

6 Adat Fájlok Letöltése A Stop & Go felmérés végrehajtásakor a nyers adatok a GNSS vevőben tárolódnak, a pont adatai pedig a kézi készüléken. Az adatokat mindkét eszközről le kell tölteni a PC-re a PGO programban való feldolgozáshoz. A vevőről az adatok letöltéséhez a Prexiso Assistant program használatos. Csatlakoztassa a vevőt az USB kábellel, és válassza az Import Data (Adat Import) opciót az oldalsó menüből. Válassza ki a kívánt adat fájlt, és kattintson a Download (Letöltés) gombra. Mentse a név.dat fájlt a saját PC-jére. A kézi készülékből az adatok letöltéséhez csatlakozzon az USB kábellel a PC-hez a Windows Mobile Device Center vagy az Active Sync programot használatával. Keresse meg a projektet a megadott helyen a FieldGenius Projekt Kezelőjével. Másolja a projekt_név.raw fájlt a saját PC-jére.

Csatlakoztassa a vevőt az USB kábellel, és válassza az Import Data (Adat Import) opciót az oldalsó menüből. Válassza ki a kívánt adat fájlt, és kattintson a Download (Letöltés) gombra. Mentse a név.

7 Feldolgozás GeoOffice programmal A nyers adatok utófeldolgozásához a PGO szoftverre és egy adatfeldolgozási licences USB kulcsra van szükség. A Stop & Go pozíciók kiszámításához a GeoOffice 3.11 verziója vagy annál későbbi verziója szükséges. Futtassa a PGO szoftvert, és válassza a Import Raw Data (Nyers Adat Importálás) opciót a menü sorból. Keresse meg a név.dat vevő fájlt. Ennek a fájlnak az importálása előtt szükséges azt összeolvasztani a FieldGenius fájllal. Ennek a RAW fájlnak a kiválasztásához kattintson a Settings (Beállítások...) lehetőségre.

Futtassa a PGO szoftvert, és válassza a Import Raw Data (Nyers Adat Importálás) opciót a menü sorból. Keresse meg a név.dat vevő fájlt.

8 A Settings (Beállítások) ablakban jelölje be a Merge FieldGenius (FieldGenius Egyesítés) opciót. Válassza ki a korábban letöltött projekt_név.raw fájlt, és kattintson az OK gombra. Visszatérve az Import Raw Data (Nyers Adatok Importálás) ablakba, kattintson az Import lehetőségre, és rendelje hozzá az adatokat egy PGO projekthez. Az utófeldolgozáshoz mind a bázisról, mind a roverből szükségesek a nyers adatok. Ezért a RAW és DAT fájlokon kívül még szükség van a referencia állomásról származó adatokra is. Elegendő adatnak kell lennie, hogy lefedje a Stop & Go felmérés teljes mérési idejét. Ha minden kívánt adat importálva van, válassza ki a GPS-Proc fület. A feldolgozás eszköztárból aktiválja a referencia mód ikont. Kattintson a referencia adat sorra, így az piros színű lesz. Használja a rover mód ikont, hogy zöldre színezzen minden Stop & Go láncolatot. Minden mért ponthoz a pontos koordinátáik kiszámításához kattintson a feldolgozás ikonra. Az utófeldolgozásra vonatkozó további információkért tanulmányozza át a PGO Help részét.

Az utófeldolgozáshoz mind a bázisról, mind a roverből szükségesek a nyers adatok. Ezért a RAW és DAT fájlokon kívül még szükség van a referencia állomásról származó adatokra is.
