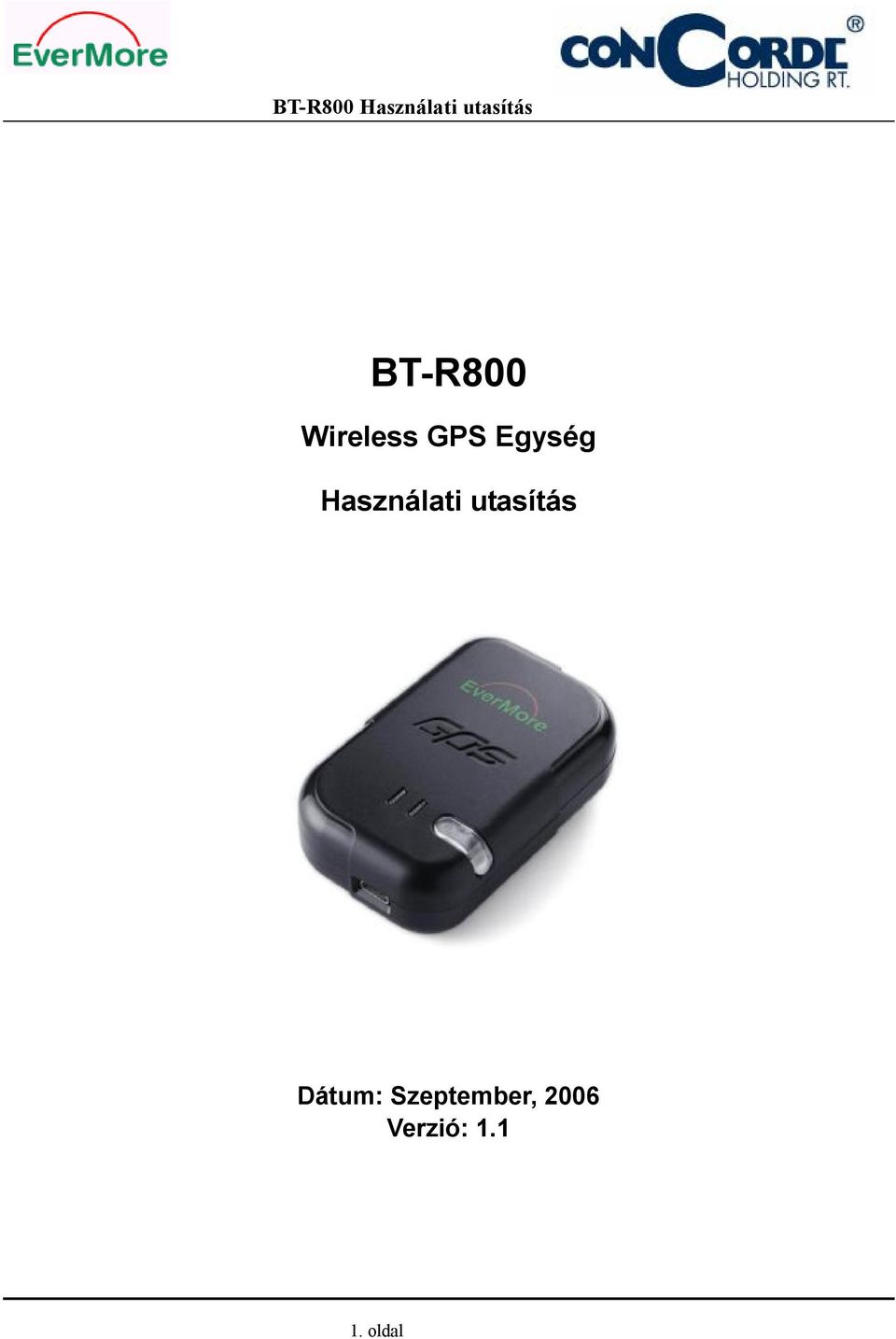

BT-R800 Használati utasítás BT-R800 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: 1.1

Átírás

1 BT-R800 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: oldal

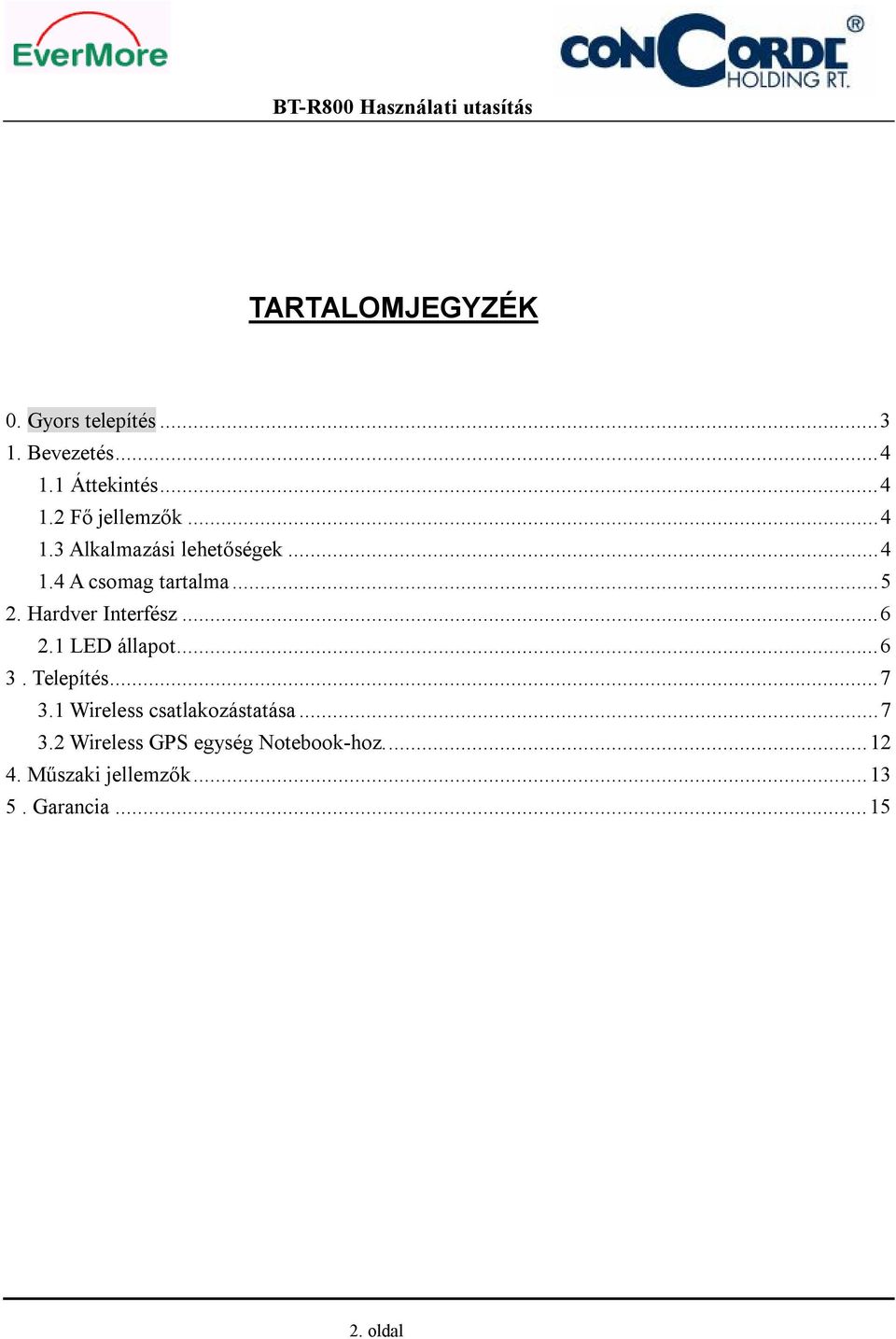

2 TARTALOMJEGYZÉK 0. Gyors telepítés Bevezetés Áttekintés Fő jellemzők Alkalmazási lehetőségek A csomag tartalma Hardver Interfész LED állapot Telepítés Wireless csatlakozástatása Wireless GPS egység Notebook-hoz Műszaki jellemzők Garancia oldal

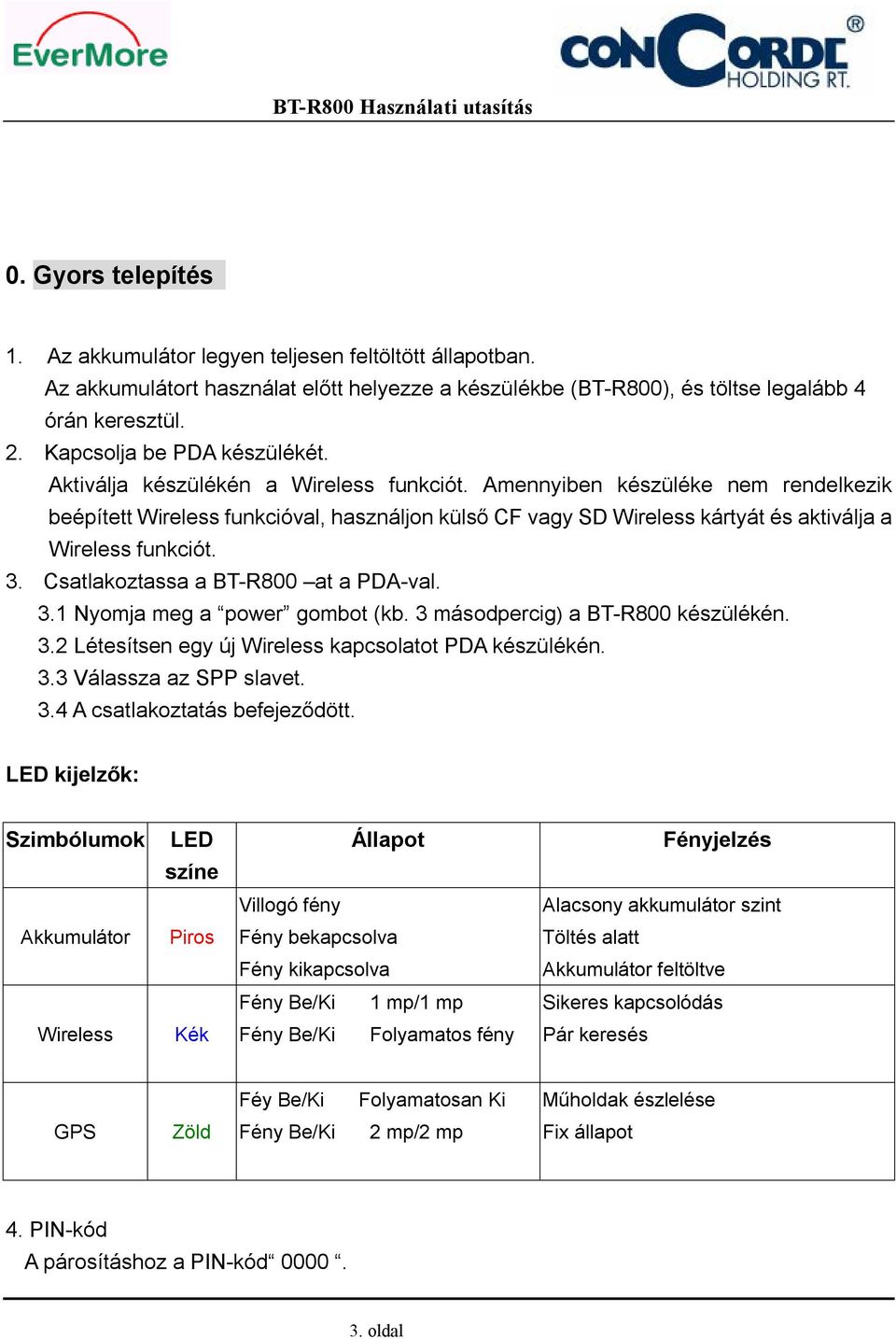

3 0. Gyors telepítés 1. Az akkumulátor legyen teljesen feltöltött állapotban. Az akkumulátort használat előtt helyezze a készülékbe (BT-R800), és töltse legalább 4 órán keresztül. 2. Kapcsolja be PDA készülékét. Aktiválja készülékén a Wireless funkciót. Amennyiben készüléke nem rendelkezik beépített Wireless funkcióval, használjon külső CF vagy SD Wireless kártyát és aktiválja a Wireless funkciót. 3. Csatlakoztassa a BT-R800 at a PDA-val. 3.1 Nyomja meg a power gombot (kb. 3 másodpercig) a BT-R800 készülékén. 3.2 Létesítsen egy új Wireless kapcsolatot PDA készülékén. 3.3 Válassza az SPP slavet. 3.4 A csatlakoztatás befejeződött. LED kijelzők: Szimbólumok LED Állapot Fényjelzés színe Villogó fény Alacsony akkumulátor szint Akkumulátor Piros Fény bekapcsolva Töltés alatt Fény kikapcsolva Akkumulátor feltöltve Fény Be/Ki 1 mp/1 mp Sikeres kapcsolódás Wireless Kék Fény Be/Ki Folyamatos fény Pár keresés Féy Be/Ki Folyamatosan Ki Műholdak észlelése GPS Zöld Fény Be/Ki 2 mp/2 mp Fix állapot 4. PIN-kód A párosításhoz a PIN-kód oldal

4 1. Bevezetés 1.1 Áttekintés A BT-R800 egy GPS egység Wireless interfésszel és beépített, magas nyomkövető jelérzékenységű Path antennával rendelkezik, amelynek az alapja az Atmel magas teljesítményű chipset-et. A BT-R800 jól alkalmazható rendszerek integrálásához és hasznos azon felhasználók számára, akik rendelkeznek PDA készülékkel, okostelefonnal, asztali számítógéppel, Notebookkal amelyek használhatóak Wireless készülékkel. Széles körben alkalmazható az autós tájékozódásban, túrák során, követésnél, tengeri navigációban. 1.2 Fő jellemzők Atmel Chipset 16 csatornás Magas érzékenység -158dBm Újraindítási idő: 0,1 másodperc Támogatja a Standard NMEA-0183 Automatikusan szabályozott Baud érték bps DGPS : WAAS/EGNOS 30 perccel a szétkapcsolódás után a GPS vevő automatikusan kikapcsol. Kompatibilis a Soros Port Profil (SPP) Wireless egységgel rendelkező berendezésekkel. Az újratölthető Li-Ion akkumulátor készenléti ideje 12 óra 1.3 Alkalmazási lehetőségek Járműkövetés és helymeghatározáshoz kötődő szolgáltatások 4. oldal

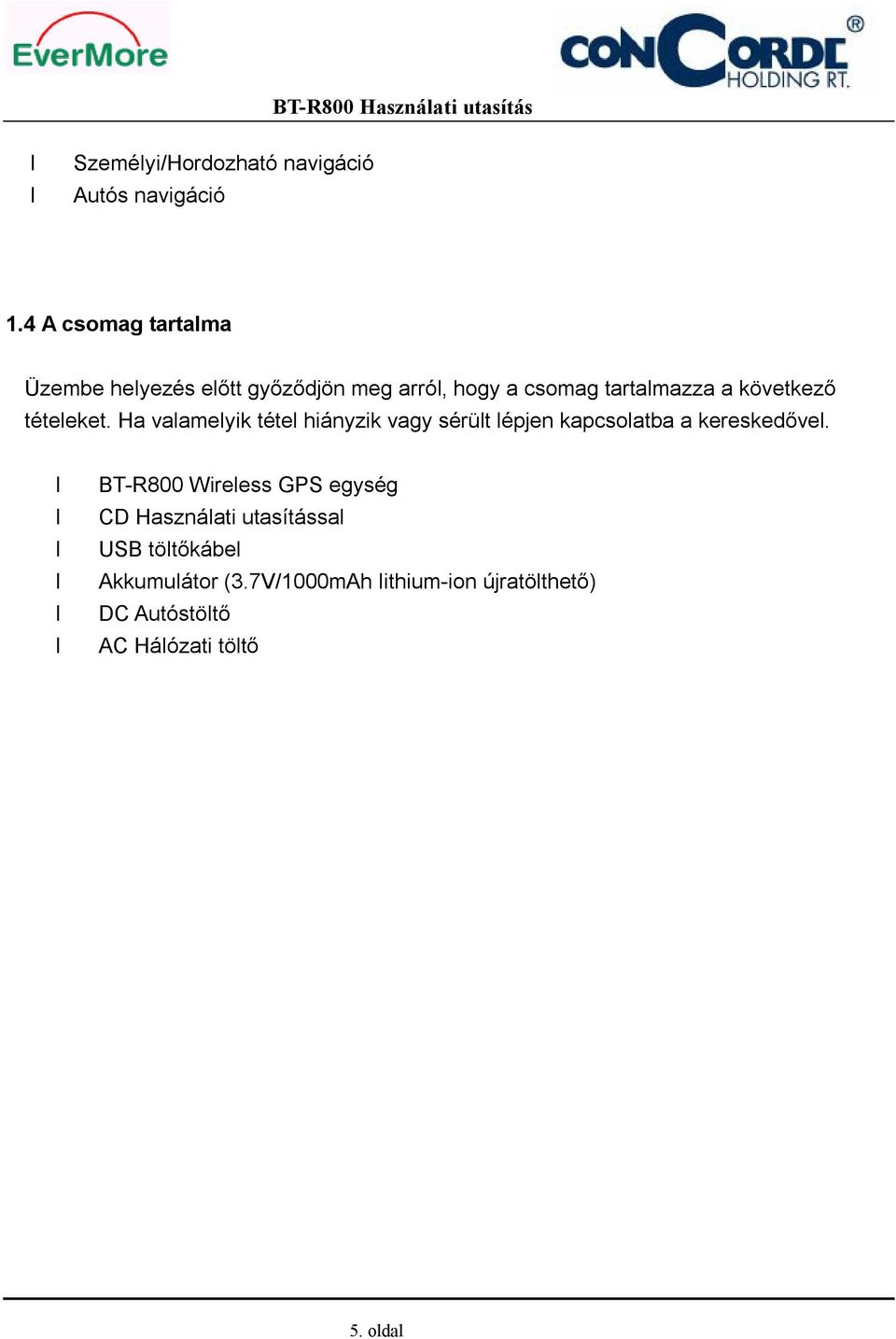

5 Személyi/Hordozható navigáció Autós navigáció 1.4 A csomag tartalma Üzembe helyezés előtt győződjön meg arról, hogy a csomag tartalmazza a következő tételeket. Ha valamelyik tétel hiányzik vagy sérült lépjen kapcsolatba a kereskedővel. BT-R800 Wireless GPS egység CD Használati utasítással USB töltőkábel Akkumulátor (3.7V/1000mAh lithium-ion újratölthető) DC Autóstöltő AC Hálózati töltő 5. oldal

6 2. Hardver Interfész 2.1 LED állapot GPS LED Wireless LED 1. Ki/Be kapcsológomb 2. Alacsony akkumulátorszint jelző LED 3. Töltést visszajelző LED Jack aljzat A BT-R800 bekapcsolása: Nyomja a power gombot folyamatosan 3 másodpercig. A BT-R800 kikapcsolása: Nyomja a power gombot folyamatosan 3 másodpercig vagy, automatikusan kikapcsol. LED Kijelzők: Szimbólumok LED Állapot Fényjelzés színe Akkumulátor Piros Villogó fény Fény bekapcsolva Fény kikapcsolva Alacsony akkumulátor szint Töltés alatt Akkumulátor feltöltve Fény Be/Ki 1 mp/1 mp Sikeres kapcsolódás Wireless Kék Fény Be/Ki Folyamatos fény Pár keresése Féy Be/Ki Folyamatosan Ki Műholdak észlelése GPS Zöld Fény Be/Ki 2 mp/2 mp Fix állapot 6. oldal

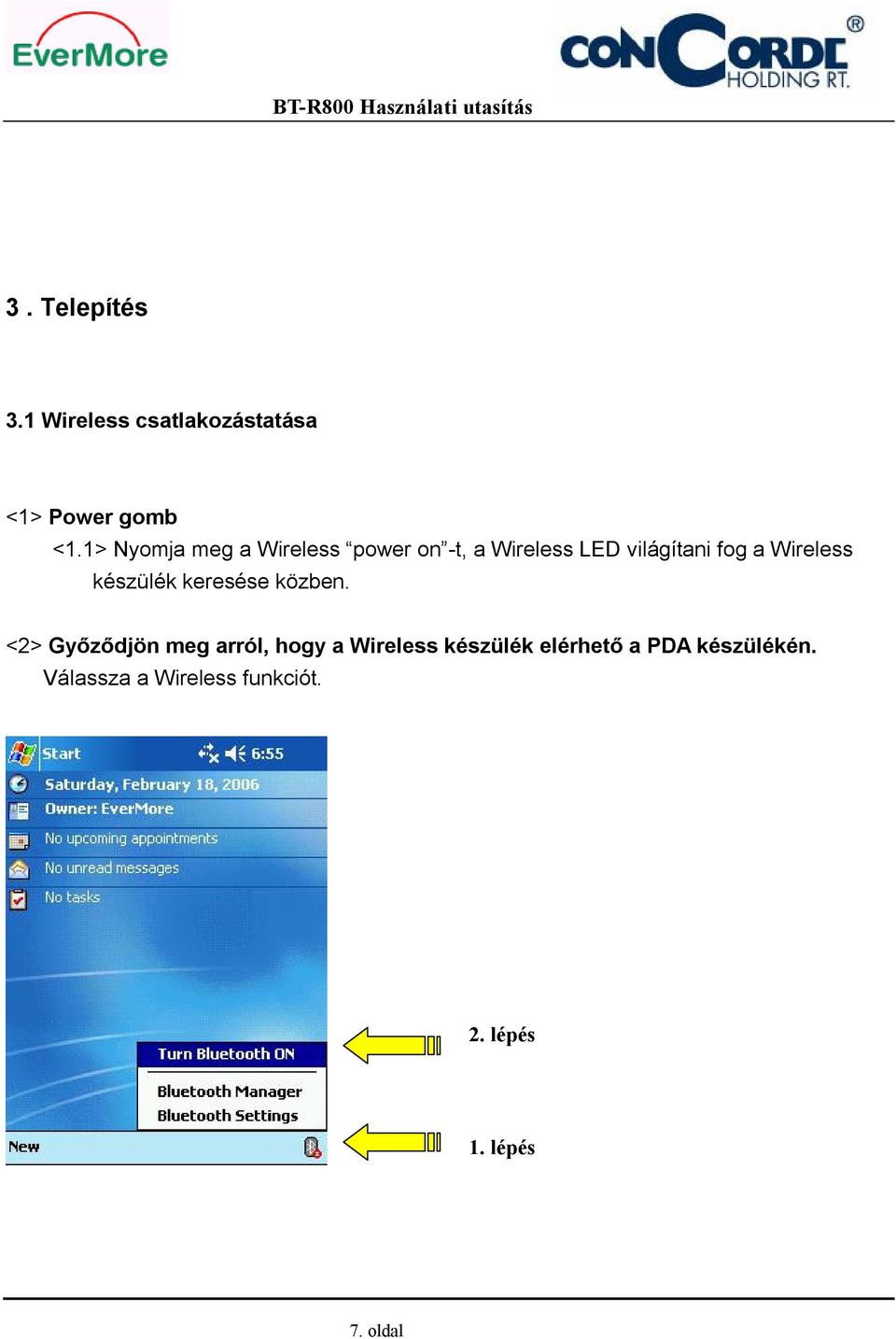

7 3. Telepítés 3.1 Wireless csatlakozástatása <1> Power gomb <1.1> Nyomja meg a Wireless power on -t, a Wireless LED világítani fog a Wireless készülék keresése közben. <2> Győződjön meg arról, hogy a Wireless készülék elérhető a PDA készülékén. Válassza a Wireless funkciót. 2. lépés 1. lépés 7. oldal

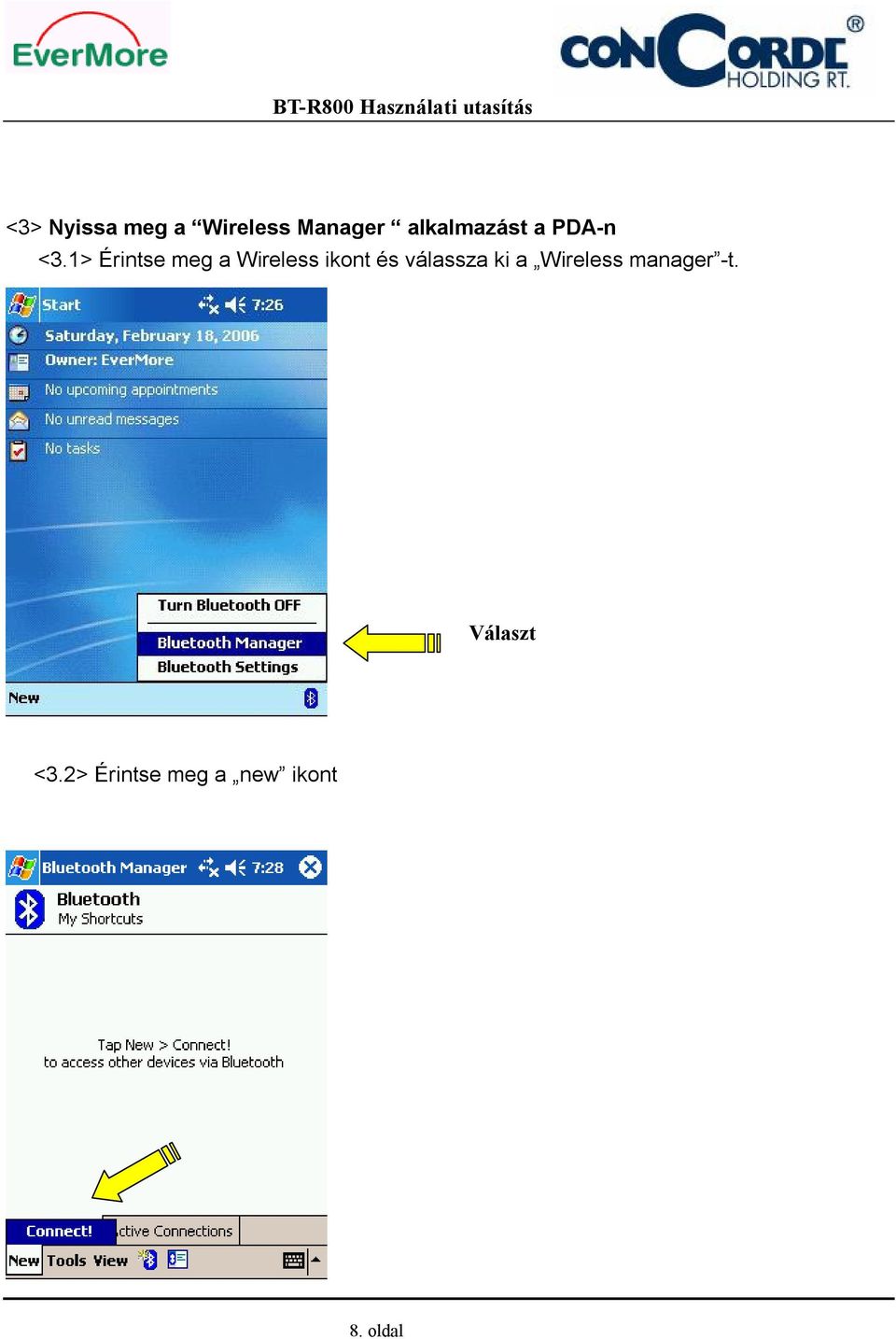

8 <3> Nyissa meg a Wireless Manager alkalmazást a PDA-n <3.1> Érintse meg a Wireless ikont és válassza ki a Wireless manager -t. Választ <3.2> Érintse meg a new ikont 8. oldal

9 <4> Keresse meg a BT-R800 Wireless egységet <4.1> Érintse meg a check Wireless device ikont, majd klikkeljen a next ikonra 1. lépés 2. lépés <5> Klikkeljen a Device ikonra a Wireless termékkel csatlakozáshoz < 5.1 > Érintse meg a device ikont és keresse meg a BT-R800-t Választ 9. oldal

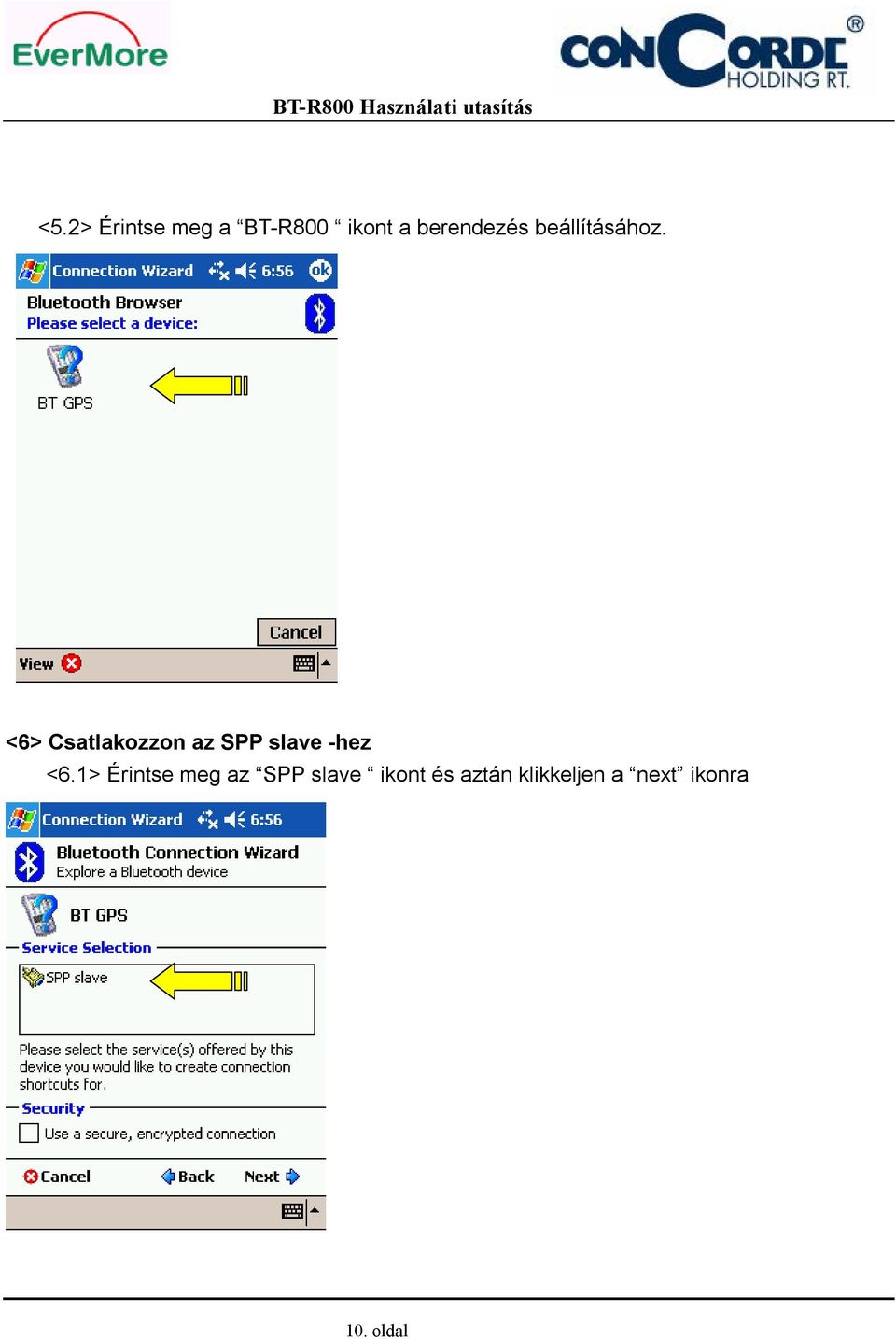

10 <5.2> Érintse meg a BT-R800 ikont a berendezés beállításához. <6> Csatlakozzon az SPP slave -hez <6.1> Érintse meg az SPP slave ikont és aztán klikkeljen a next ikonra 10. oldal

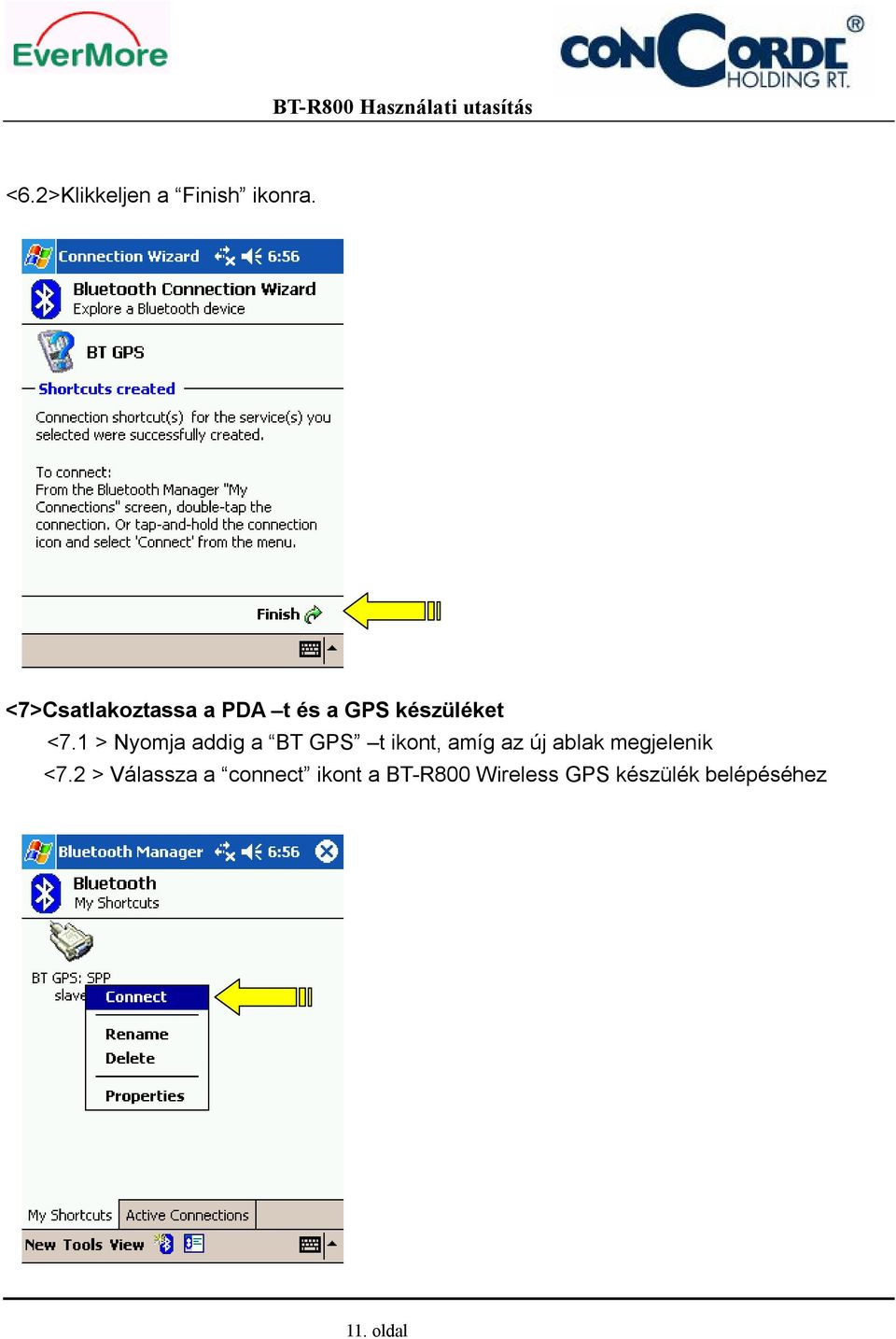

11 <6.2>Klikkeljen a Finish ikonra. <7>Csatlakoztassa a PDA t és a GPS készüléket <7.1 > Nyomja addig a BT GPS t ikont, amíg az új ablak megjelenik <7.2 > Válassza a connect ikont a BT-R800 Wireless GPS készülék belépéséhez 11. oldal

12 3.2 Wireless GPS egység Notebook-hoz. 1. Kapcsolja be BT-R800 készülékét 2. Ellenőrizze le a Wireless készülék által használt COM port számát. (pl: COM6) 3. Futtassa le a megfelelő navigációs szoftvert és válassza ki a megfelelő COM portot és a 4800 Baud értéket. 4. PIN-kód: oldal

13 4. Műszaki jellemzők GPS jellemzők Jellemzők Általánosan Érzékenység Pontosság Adatgyűjtés sebessége Frissítési érték Felismerési idő Dinamizmus Protokoll Adat DGPS NMEA üzenet Méret Súly Leírás L MHz, C/A kód, 16 csatornás -158 dbm Pozíció: <15m(95%) S/A nélkül Sebesség: 0.1 m/sec S/A nélkül Idő: ± 100ns GPS időhöz szinkronizált Hideg indítás: 34 mp (átlag) Meleg indítás: 33 mp (átlag) Forró indítás : 3.5 mp (átlag) 1 Hz 0.1 sec Magasság: 18,000m Max Sebesség: 515m/s Gyorsulás: 4g Max NMEA-0183 V2.2, 8-None-1 Baud érték: automatikusan szabályozott bps WGS-84 WAAS/EGNOS Alapértelmezés: GGA, GSA, GSV, RMC, GLL,ZDA,VTG 73mm x 45mmx 20mm 60g Wireless jellemzők Jellemzők Álatános Wireless tartomány (Nyílt terepen) Wireless kimenőjel szint Wireless rádió Leírás Wireless verzió 1.2 megfelelő (SPP slave) Wireless Class 2 üzemmód (10 méterig, 30 láb) +4dBm <-84dBm at 1 e-3 BER 13. oldal

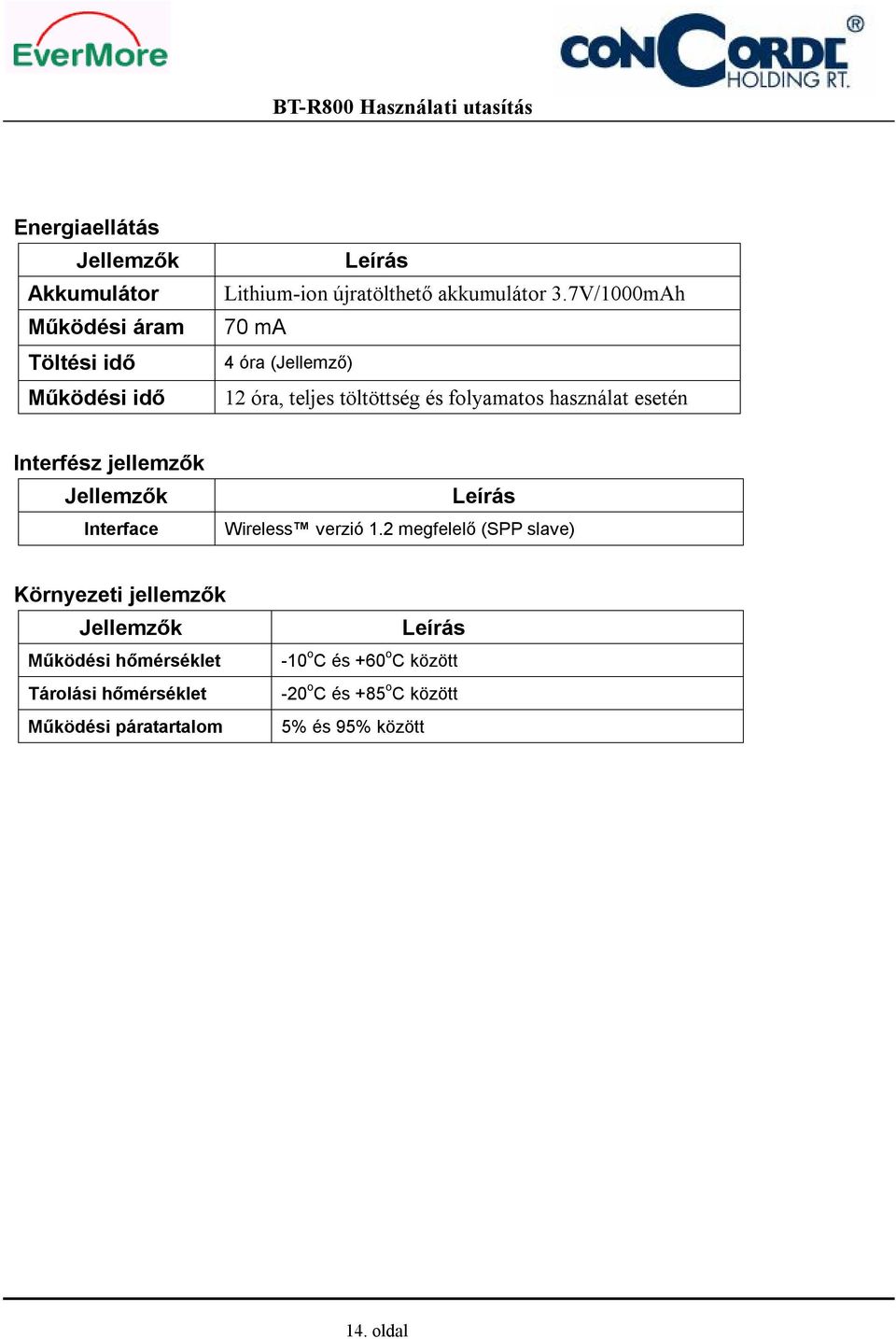

14 Energiaellátás Jellemzők Akkumulátor Működési áram Töltési idő Működési idő Leírás Lithium-ion újratölthető akkumulátor 3.7V/1000mAh 70 ma 4 óra (Jellemző) 12 óra, teljes töltöttség és folyamatos használat esetén Interfész jellemzők Jellemzők Interface Leírás Wireless verzió 1.2 megfelelő (SPP slave) Környezeti jellemzők Jellemzők Működési hőmérséklet Tárolási hőmérséklet Működési páratartalom Leírás -10 o C és +60 o C között -20 o C és +85 o C között 5% és 95% között 14. oldal

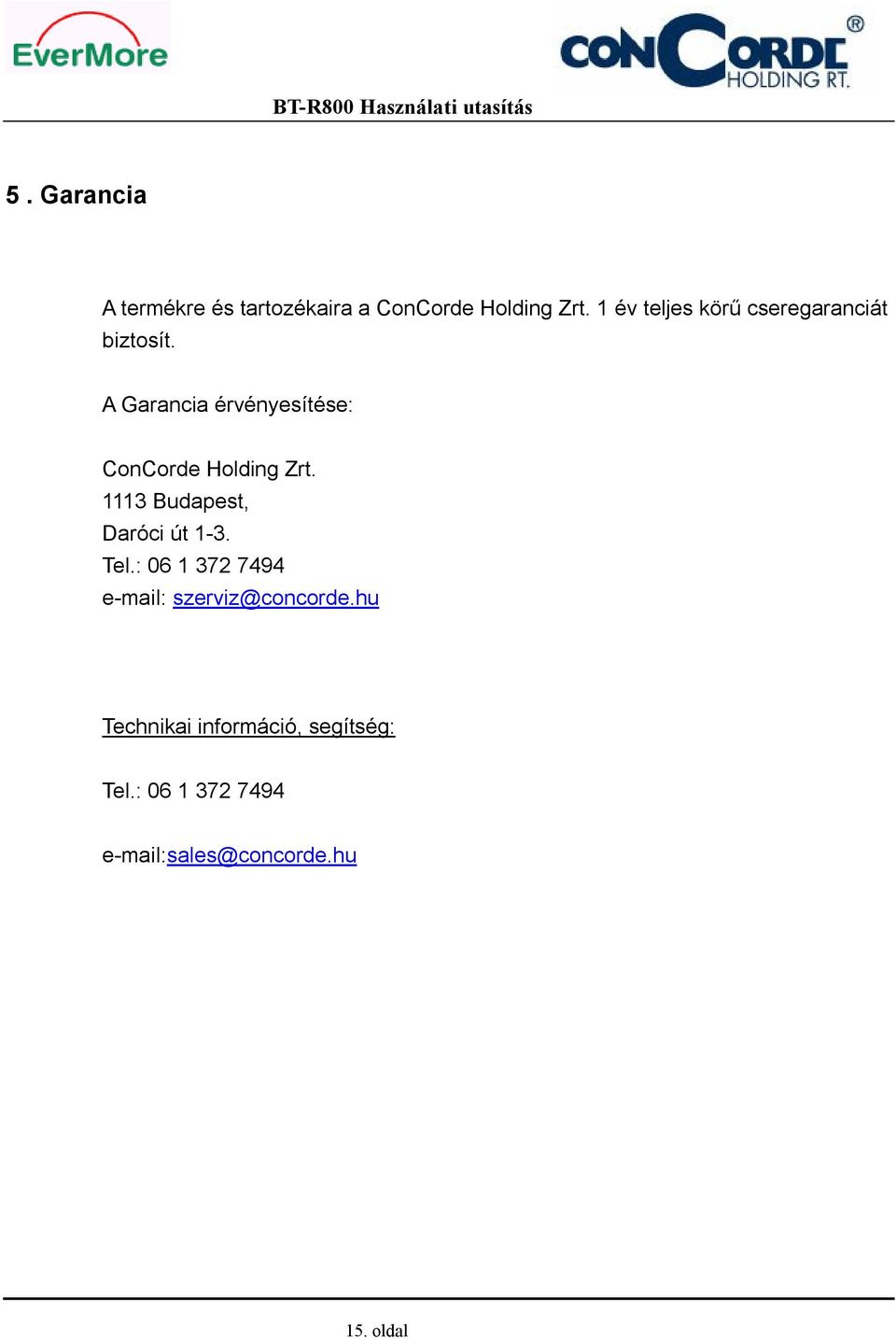

15 5. Garancia A termékre és tartozékaira a ConCorde Holding Zrt. 1 év teljes körű cseregaranciát biztosít. A Garancia érvényesítése: ConCorde Holding Zrt Budapest, Daróci út 1-3. Tel.: szerviz@concorde.hu Technikai információ, segítség: Tel.: sales@concorde.hu 15. oldal
