AlphaRex 3 digitális programkapcsoló

Átírás

1 heti kapcsoló Műszaki jellemzők (138. oldal) Szöveges ozási lehetőség, 15 különböző nyelv, könnyű PC alapú ozási lehetőség az AlphaSoft felhasználói, a PC adapter és az adatkulcs segítségével, EEPROM memória a mentett kapcsolóok mentésére, 5 év működési tartalék a dátumra és az időre, automatikus nyári/ téli időszámítás átállás, órapontosság +/ 0,1 s/nap Kimenet: váltóérintkezős szárazkontakt (kivéve kat. szám: ) Csom. Kat. szám Hagyományos napi vagy heti kapcsoló Megújuló energiát (mint pl. napenergia) használó rendszerekhez kompatibilis Automata téli/nyári időszámításra átállás Óra pontossága: +/ 1 mp/nap Minimális intervallum két kapcsolás között: 15 perc Programszám: 28 (napi ozás esetén 4 /nap) MicroRex Plus Megfelel az EN és EN szabványnak Napi és heti kapcsoló Gyors és könnyű ozás, időszakok megadása: heti szintű (H P), munkanapi (H P), illetve hétvégi (Szo V) ozási lehetőség Kézi beavatkozási lehetőség Működési tartalék: 3 év Cserélhető elem (Li CR2032) MicroRex D21, 1 csatornás 230 V, 50/60 Hz 1 váltóérintkező (250 V/50 Hz, 16 A cos ø = 1) 28 Minimális intervallum két kapcsolás között: 1 perc MicroRex D22, 2 csatornás 230 V, 50/60 Hz 2 váltóérintkező (250 V/50 Hz, 16 A cos ø = 1) 14 Minimális intervallum két kapcsolás között: 1 perc Csom. A Kat. szám alpharex 3 Napi és heti kapcsoló Gyors és könnyű ozás, időszakok megadása (blokkok), napi szintű, heti (H V), munkanapi (H P), illetve hétvégi (Szo V) ozási lehetőség Másodperc pontosságú ozás Beállított értékek megtekinthetők a heti nézetben a kijelzőn Kiegészítő kényelmi funkciók: hétvégi véletlenszerű működésiidő-számláló (max óra) vezérlőbemenet (1 csatornás kapcsolónál, kat. sz.: ), kikapcsoláskésleltetés beállítható 1 órás teszt PIN kódos védelem Extra funkciók: ciklikus kapcsolás, bekapcsoláskésleltetés vezérlőbemenet extra (1 csatornás vezérlőbemenet kikapcsolt (1 csatornás csatornák felcserélése (2 csatornás kapcsolóknál) csatornák felcserélése Háttérvilágítás Szélesség: 2 modul AlphaRex 3 D21, 1 csatornás AlphaRex 3 D22, 2 csatornás 56 ( 28) Minimális intervallum 2 kapcsolás között: 1 mp AlphaRex 3 D21s, 1 csatornás Vezérlőbemenet nélkül 56 A készülékek és tartozékaik kiválasztásához használja az XLPro 3 elosztószekrény tervezési segédszoftverünket 126 Piros katalógusszám: új termék

2 éves kapcsoló AlphaRex 3 digitális kapcsoló csillagászati kapcsoló Szöveges ozási lehetőség, beállított értékek megtekinthetők a heti nézetben a háttérvilágítással rendelkező kijelzőn, másodperc pontosságú ozás, 15 különböző nyelv, könnyű PC alapú ozási lehetőség az AlphaSoft felhasználói, a PC adapter és az adatkulcs segítségével, adatkulcs az elkészített gyors és könnyű átviteléhez másik időkapcsolókra és/vagy biztonsági másolat készítéséhez (kat. szám: ), a kiválasztott napi blokkok ozása gyors, a napi blokkok egyedileg állíthatók vagy választhatók a beállított blokkból (H V), a ok menthetők az adatkulcsra, EEPROM memória a mentett kapcsolóok mentésére, 5 év működési tartalék a dátumra és az időre, automatikus nyári/téli időszámítás átállás, óra pontosság +/ 0,1 mp/nap (+/ 0,2 mp/nap, kat. szám: ), Kimenet: váltóérintkezős szárazkontakt (AlphaRex 3 DY) Csom. Műszaki jellemzők (128. oldal) Kat. szám AlphaRex 3 DY Éves és heti időkapcsoló, csillagászati funkcióval az összes csatornán 84 kapcsoló : 28 heti 28 éves 28 speciális (kiemelt ) Kiegészítő kényelmi funkciók: csillagászati funkciók (napkelte/napnyugta idők) kombinálhatók kapcsolási funkciókkal offszet állítható (+/ 120 perc vagy / ) véletlenszerű működésiidő-számláló (max óra) vezérlőbemenet (1 csatornás kapcsolónál, kat. szám: ), kikapcsoláskésleltetés beállítható 1 órás teszt bemenetengedélyezés PIN kóddal Extra funkciók: ciklikus kapcsolás, bekapcsoláskésleltetés vezérlőbemenet extra (1 csatornás vezérlőbemenet kikapcsolt (1 csatornás csatornaváltási funkció (2 csatornás kapcsolónál) beállítható szinkronizálás Szélesség: 2 modul AlphaRex 3 DY21, 1 áramkörös Vezérlőbemenet nélkül AlphaRex 3 DY22, 2 áramkörös 2 váltóérintkező (250 V/50 Hz, 16 A~ cos ø = 1) 84 AstroRex DY AstroRex DY64, 4 áramkörös 4 váltóérintkező (250 V/50 Hz, 4 16 A~ cos ø = 1) Szöveges ozási lehetőség, 15 különböző nyelv, könnyű PC alapú ozási lehetőség az AlphaSoft felhasználói, a PC adapter és az adatkulcs segítségével, EEPROM memória a mentett kapcsolóok mentésére, 5 év működési tartalék a dátumra és az időre, automatikus nyári/téli időszámítás átállás, órapontosság +/ 0,1 s/nap Kimenet: váltóérintkezős szárazkontakt Csom. Műszaki jellemzők (128. oldal) Kat. szám alpharex 3 astro Világítás és egyéb elektronikai készülékek be/ki kapcsolása, beállítás napfelkeltéhez Kombinálható funkció az elkészíthető kapcsolóokhoz, melyek a csillagászati és/vagy a meghatározott idő szerint működnek Napkelte és napnyugta napi számítása a beállított időzónából vagy a hely koordinátái alapján Napkelte és napnyugta idejének offszetje külön állítható (+/ 120 perc) Szabályozható közvetlenül az elosztószekrényből, nem igényel fényérzékelőt Gyors és könnyű ozás, időszakok megadása (blokkok), napi szintű, heti (H V), munkanapi (H P), illetve hétvégi (Szo V) ozási lehetőség Másodperc pontosságú ozás Beállított értékek megtekinthetők a heti nézetben a kijelzőn Kiegészítő kényelmi funkciók: hétvégi véletlenszerű működésiidő-számláló (max óra) vezérlőbemenet (1 csatornás, kikapcsoláskésleltetés beállítható 1 órás teszt bemenetengedélyezés PIN kóddal Extra funkciók: ciklikus kapcsolás, bekapcsoláskésleltetés vezérlőbemenet extra (1 csatornás vezérlőbemenet kikapcsolt (1 csatornás beállítható szinkronizálás Háttérvilágítás Szélesség: 2 modul AlphaRex 3 D21 astro, 1 csatornás Vezérlőbemenet nélkül AlphaRex 3 D22 astro, 2 csatornás 2 váltóérintkező (250 V/50 Hz, 16 A~ cos ø = 1) 56 ( 28) Minimális intervallum 2 kapcsolás között: 1 mp Programozási kiegészítők Adatkulcs Kapcsolási ok feltöltése a kapcsolóra, a READ KEY funkcióval Kapcsolási ok letöltése az adatkulcsra a WRITE KEY funkcióval, így alkalmas az elkészített gyors és könnyű átvitelére másik kapcsolókra és/vagy biztonsági másolat készítésére PC adapter USB portra Az adatkulcs ozása PC-vel Tartalmazza az AlphaSoft ot, az adatkulcsot (kat. szám ) és a kialakított csatlakozási lehetőséget (kat. szám: és ) is Operációs rendszer igény: Windows XP, Windows Vista, Windows 7 Piros katalógusszám: új termék 127

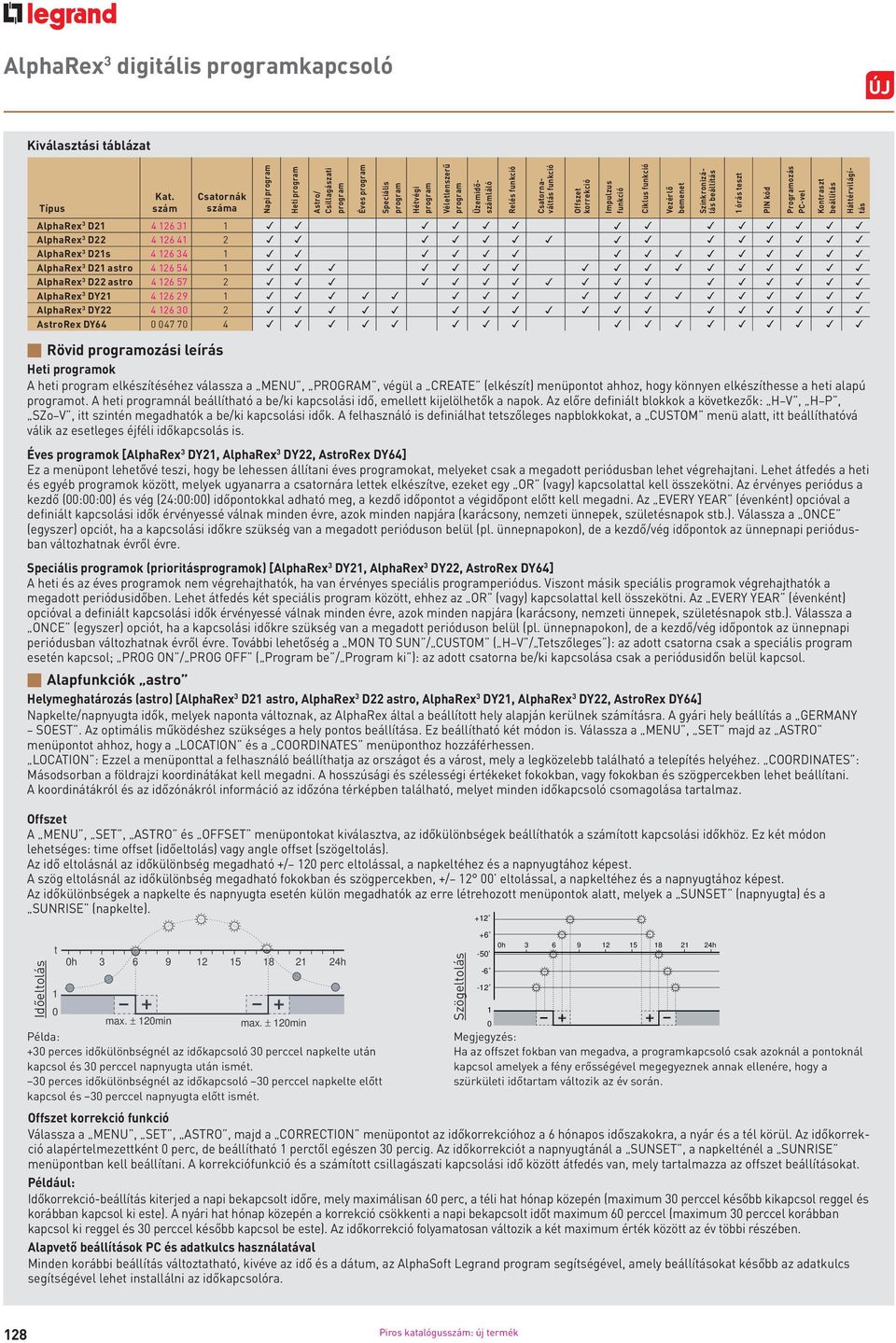

3 Kiválasztási táblázat p Rövid ozási leírás Heti ok A heti elkészítéséhez válassza a MENU, PROGRAM, végül a CREATE (elkészít) menüpontot ahhoz, hogy könnyen elkészíthesse a heti alapú ot. A heti nál beállítható a be/ki kapcsolási idő, emellett kijelölhetők a napok. Az előre definiált blokkok a következők: H V, H P, SZo V, itt szintén megadhatók a be/ki kapcsolási idők. A felhasználó is definiálhat tetszőleges napblokkokat, a CUSTOM menü alatt, itt beállíthatóvá válik az esetleges éjféli időkapcsolás is. Éves ok [AlphaRex 3 DY21, AlphaRex 3 DY22, AstroRex DY64] Ez a menüpont lehetővé teszi, hogy be lehessen állítani éves okat, melyeket csak a megadott periódusban lehet végrehajtani. Lehet átfedés a heti és egyéb ok között, melyek ugyanarra a csatornára lettek elkészítve, ezeket egy OR (vagy) kapcsolattal kell összekötni. Az érvényes periódus a kezdő (00:00:00) és vég (24:00:00) időpontokkal adható meg, a kezdő időpontot a végidőpont előtt kell megadni. Az EVERY YEAR (évenként) opcióval a definiált kapcsolási idők érvényessé válnak minden évre, azok minden napjára (karácsony, nemzeti ünnepek, születésnapok stb.). Válassza a ONCE (egyszer) opciót, ha a kapcsolási időkre szükség van a megadott perióduson belül (pl. ünnepnapokon), de a kezdő/vég időpontok az ünnepnapi periódusban változhatnak évről évre. Speciális ok (prioritások) [AlphaRex 3 DY21, AlphaRex 3 DY22, AstroRex DY64] A heti és az éves ok nem végrehajthatók, ha van érvényes speciális periódus. Viszont másik speciális ok végrehajthatók a megadott periódusidőben. Lehet átfedés két speciális között, ehhez az OR (vagy) kapcsolattal kell összekötni. Az EVERY YEAR (évenként) opcióval a definiált kapcsolási idők érvényessé válnak minden évre, azok minden napjára (karácsony, nemzeti ünnepek, születésnapok stb.). Válassza a ONCE (egyszer) opciót, ha a kapcsolási időkre szükség van a megadott perióduson belül (pl. ünnepnapokon), de a kezdő/vég időpontok az ünnepnapi periódusban változhatnak évről évre. További lehetőség a MON TO SUN / CUSTOM ( H V / Tetszőleges ): az adott csatorna csak a speciális esetén kapcsol; PROG ON / PROG OFF ( Program be / Program ki ): az adott csatorna be/ki kapcsolása csak a periódusidőn belül kapcsol. p Alapfunkciók astro Helymeghatározás (astro) [AlphaRex 3 D21 astro, AlphaRex 3 D22 astro, AlphaRex 3 DY21, AlphaRex 3 DY22, AstroRex DY64] Napkelte/napnyugta idők, melyek naponta változnak, az AlphaRex által a beállított hely alapján kerülnek számításra. A gyári hely beállítás a GERMANY SOEST. Az optimális működéshez szükséges a hely pontos beállítása. Ez beállítható két módon is. Válassza a MENU, SET majd az ASTRO menüpontot ahhoz, hogy a LOCATION és a COORDINATES menüponthoz hozzáférhessen. LOCATION : Ezzel a menüponttal a felhasználó beállíthatja az országot és a várost, mely a legközelebb található a telepítés helyéhez. COORDINATES : Másodsorban a földrajzi koordinátákat kell megadni. A hosszúsági és szélességi értékeket fokokban, vagy fokokban és szögpercekben lehet beállítani. A koordinátákról és az időzónákról információ az időzóna térképben található, melyet minden időkapcsoló csomagolása tartalmaz. Offszet A MENU, SET, ASTRO és OFFSET menüpontokat kiválasztva, az időkülönbségek beállíthatók a számított kapcsolási időkhöz. Ez két módon lehetséges: time offset (időeltolás) vagy angle offset (szögeltolás). Az idő eltolásnál az időkülönbség megadható +/ 120 perc eltolással, a napkeltéhez és a napnyugtához képest. A szög eltolásnál az időkülönbség megadható fokokban és szögpercekben, +/ eltolással, a napkeltéhez és a napnyugtához képest. Az időkülönbségek a napkelte és napnyugta esetén külön megadhatók az erre létrehozott menüpontok alatt, melyek a SUNSET (napnyugta) és a SUNRISE (napkelte). Időeltolás Típus t 1 Kat. szám Csatornák száma 0h h max. ± 120min max. ± 120min Példa: +30 perces időkülönbségnél az időkapcsoló 30 perccel napkelte után kapcsol és 30 perccel napnyugta után ismét. 30 perces időkülönbségnél az időkapcsoló 30 perccel napkelte előtt kapcsol és 30 perccel napnyugta előtt ismét. Napi Heti Astro/ Csillagászati Éves Speciális Hétvégi Véletlenszerű AlphaRex 3 D AlphaRex 3 D AlphaRex 3 D21s AlphaRex 3 D21 astro AlphaRex 3 D22 astro AlphaRex 3 DY AlphaRex 3 DY AstroRex DY Szögeltolás +6 0h h -50 Offszet korrekció funkció Válassza a MENU, SET, ASTRO, majd a CORRECTION menüpontot az időkorrekcióhoz a 6 hónapos időszakokra, a nyár és a tél körül. Az időkorrekció alapértelmezettként 0 perc, de beállítható 1 perctől egészen 30 percig. Az időkorrekciót a napnyugtánál a SUNSET, a napkelténél a SUNRISE menüpontban kell beállítani. A korrekciófunkció és a számított csillagászati kapcsolási idő között átfedés van, mely tartalmazza az offszet beállításokat. Például: Időkorrekció-beállítás kiterjed a napi bekapcsolt időre, mely maximálisan 60 perc, a téli hat hónap közepén (maximum 30 perccel később kikapcsol reggel és korábban kapcsol ki este). A nyári hat hónap közepén a korrekció csökkenti a napi bekapcsolt időt maximum 60 perccel (maximum 30 perccel korábban kapcsol ki reggel és 30 perccel később kapcsol be este). Az időkorrekció folyamatosan változik a két maximum érték között az év többi részében. Alapvető beállítások PC és adatkulcs használatával Minden korábbi beállítás változtatható, kivéve az idő és a dátum, az AlphaSoft Legrand segítségével, amely beállításokat később az adatkulcs segítségével lehet installálni az időkapcsolóra. Üzemidőszámláló Relés funkció Csatornaváltás funkció Offszet korrekció Impulzus funkció Ciklus funkció Vezérlő bemenet Megjegyzés: Ha az offszet fokban van megadva, a kapcsoló csak azoknál a pontoknál kapcsol amelyek a fény erősségével megegyeznek annak ellenére, hogy a szürkületi időtartam változik az év során. Szinkronizálás beállítás 1 órás teszt PIN kód Programozás PC-vel Kontraszt beállítás Háttérvilágítás 128 Piros katalógusszám: új termék

4 p Műszaki jellemzők Típus AlphaRex 3 AlphaRex 3 AlphaRex 3 AlphaRex 3 AlphaRex 3 AlphaRex 3 AlphaRex 3 AstroRex D21 D22 D21s D21 astro D22 astro DY21 DY22 DY64 Névleges feszültség 230 V 50/60 Hz V 50/60 Hz V AC/DC Modulok száma Váltóérintkezők száma Kimeneti csatorna 2 váltóérintkezős 2 váltóérintkezős 2 váltóérintkezős 4 váltóérintkezős Nullátmenetnél való kapcsolás Kapcsolási képesség Ohmikus 250 V~ cos ø = 1 16 A ~ 16 A ~ 16 A ~ 16 A ~ 16 A ~ 16 A ~ 16 A ~ 16 A ~ Induktív 230 V~ cosø = A ~ 10 A ~ 10 A ~ 10 A ~ 10 A ~ 10 A ~ 10 A ~ 10 A ~ Izzólámpa-terhelés 2000 W 2000 W 2000 W 2000 W 2000 W 2000 W 2000 W 1800 W Fénycsőterhelés 2000 V~ 2000 V~ 2000 V~ 2000 V~ 2000 V~ 2000 V~ 2000 V~ 1400 V~ Energiatakarékos lámpa 1000 W 1000 W 1000 W 1000 W 1000 W 1000 W 1000 W 100 W Programok Vezérlőbemenet, kikapcsoláskésleltetéssel 0 mp óra 59 perc 59 másodperc Ciklusfunkció perc 1 mp, max. 1 óra 59 perc 59 másodperc Órapontosság ~ 0,1 mp/nap ~ 0,2 mp/nap Működési tartalék (dátum és idő) 5 év Minimális intervallum két kapcsolás között 1 mp Üzemi hőmérséklet 20 és +55 C között Védettség IP20 p Bekötés AlphaRex 3 D21 AlphaRex 3 D22 AlphaRex 3 D22 astro AlphaRex 3 DY22 AlphaRex 3 D21s AlphaRex 3 D21 astro AlphaRex 3 DY21 AstroRex DY p Funkciók OK - + Select menü, visszalépés a menüben Nyomva tartás > 1 mp = kijelző működtetése Kiválasztás, beállítás érvényesítése Menü- és beállításválasztás, több áramkörösnél az áramkör kiválasztása (áramkör 1 áramkör 2) p Programozási funkciók rövid leírása Szöveges üzemmód Segíti a felhasználót a ozásban és a beállításban szöveges üzenetekkel. Minden lépés a képernyőn olvasható és az aktuális funkció villog. A beépített kijelző és a nyomógombvilágítás megkönnyíti a műveleteket, gyenge fényviszonyok mellett. Nyelv beállítása Nyelv beállítása hozzáférhető a MENU nyomógomb segítségével. Az angol nyelv a gyári beállítás. Választható nyelvek: német, angol, francia, olasz, spanyol, holland, portugál*, svéd*, norvég*, finn*, dán*, lengyel*, cseh*, orosz*, török* * AstroRex DY64 Idő, dátum, nyári időszámítás Gyárilag az aktuális időre van beállítva. Az idő megváltoztatható a MENU + SET gombok együttes megnyomásával Gyári beállítás Az összes gombot egyidejűleg nyomva tartva több, mint 2 másodpercig, töröl minden adatot. A nyelv, dátum/idő, nyári időszámítás és a kapcsolási idő ismét beállítandó p Adatkulcs Ha tápellátás mellett történik az adatkulcs csatlakoztatása, automatikusan megnyílik a KEY READ WRITE (kulcs-olvasásírás) menü. WRITE (írás): A a kapcsolóról a kulcsra kerül. FIGYELEM! Minden felülírásra kerül a kulcson! READ (olvasás): A a kulcsról a kapcsolóra kerül. A a kapcsolón felülíródik. Egy időben csak egy mester lehet a kulcson, illetve a kapcsolón, amely tartalmazza az összes kapcsolási ot. Ha nincs tápellátás, abban az esetben a KEY READ WRITE menü nem nyílik meg automatikusan, ha csatlakozik az adatkulcs, ekkor a KEY (kulcs) funkciót a menüből lehet elérni. p Programozás PC-vel Kiegészítésként a kapcsoló ozható közvetlenül szöveges formában és elkészíthetők a kapcsolóok PC-n is, melyen a Legrand által forgalmazott fut, majd ezt a ot lehet az adatkulcs segítségével a kapcsolóra átvinni. Egy adapter (kat. szám: ) szükséges ahhoz, hogy a PC-n elkészített az adatkulcsra helyezhető legyen. Ez a készülék a PC USB csatlakozójára csatlakoztatható. A használathoz a mellékelt CD-n található a szoftver és a szükséges illesztő is. Rendszerkövetelmények: USB port; Windows XP, Windows Vista, Windows 7; kb. 40 MB szabad tárhely. 129

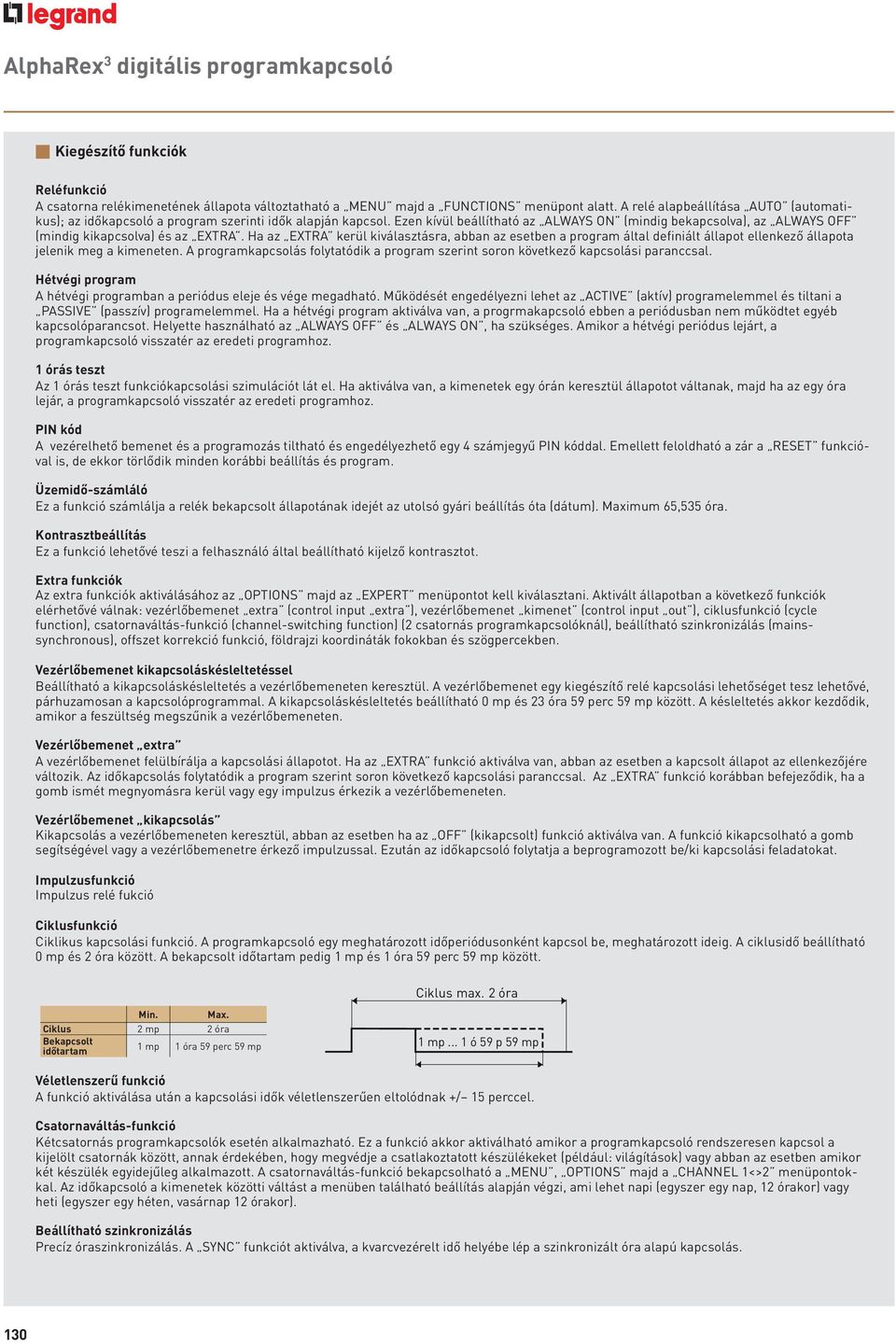

5 p Kiegészítő funkciók Reléfunkció A csatorna relékimenetének állapota változtatható a MENU majd a FUNCTIONS menüpont alatt. A relé alapbeállítása AUTO (automatikus); az időkapcsoló a szerinti idők alapján kapcsol. Ezen kívül beállítható az ALWAYS ON (mindig bekapcsolva), az ALWAYS OFF (mindig kikapcsolva) és az EXTRA. Ha az EXTRA kerül kiválasztásra, abban az esetben a által definiált állapot ellenkező állapota jelenik meg a kimeneten. A kapcsolás folytatódik a szerint soron következő kapcsolási paranccsal. Hétvégi A hétvégi ban a periódus eleje és vége megadható. Működését engedélyezni lehet az ACTIVE (aktív) elemmel és tiltani a PASSIVE (passzív) elemmel. Ha a hétvégi aktiválva van, a progrmakapcsoló ebben a periódusban nem működtet egyéb kapcsolóparancsot. Helyette használható az ALWAYS OFF és ALWAYS ON, ha szükséges. Amikor a hétvégi periódus lejárt, a kapcsoló visszatér az eredeti hoz. 1 órás teszt Az 1 órás teszt funkciókapcsolási szimulációt lát el. Ha aktiválva van, a kimenetek egy órán keresztül állapotot váltanak, majd ha az egy óra lejár, a kapcsoló visszatér az eredeti hoz. PIN kód A vezérelhető bemenet és a ozás tiltható és engedélyezhető egy 4 számjegyű PIN kóddal. Emellett feloldható a zár a RESET funkcióval is, de ekkor törlődik minden korábbi beállítás és. Üzemidő-számláló Ez a funkció számlálja a relék bekapcsolt állapotának idejét az utolsó gyári beállítás óta (dátum). Maximum 65,535 óra. Kontrasztbeállítás Ez a funkció lehetővé teszi a felhasználó által beállítható kijelző kontrasztot. Extra funkciók Az extra funkciók aktiválásához az OPTIONS majd az EXPERT menüpontot kell kiválasztani. Aktivált állapotban a következő funkciók elérhetővé válnak: vezérlőbemenet extra (control input extra ), vezérlőbemenet kimenet (control input out ), ciklusfunkció (cycle function), csatornaváltás-funkció (channel-switching function) (2 csatornás kapcsolóknál), beállítható szinkronizálás (mainssynchronous), offszet korrekció funkció, földrajzi koordináták fokokban és szögpercekben. Vezérlőbemenet kikapcsoláskésleltetéssel Beállítható a kikapcsoláskésleltetés a vezérlőbemeneten keresztül. A vezérlőbemenet egy kiegészítő relé kapcsolási lehetőséget tesz lehetővé, párhuzamosan a kapcsolómal. A kikapcsoláskésleltetés beállítható 0 mp és 23 óra 59 perc 59 mp között. A késleltetés akkor kezdődik, amikor a feszültség megszűnik a vezérlőbemeneten. Vezérlőbemenet extra A vezérlőbemenet felülbírálja a kapcsolási állapotot. Ha az EXTRA funkció aktiválva van, abban az esetben a kapcsolt állapot az ellenkezőjére változik. Az időkapcsolás folytatódik a szerint soron következő kapcsolási paranccsal. Az EXTRA funkció korábban befejeződik, ha a gomb ismét megnyomásra kerül vagy egy impulzus érkezik a vezérlőbemeneten. Vezérlőbemenet kikapcsolás Kikapcsolás a vezérlőbemeneten keresztül, abban az esetben ha az OFF (kikapcsolt) funkció aktiválva van. A funkció kikapcsolható a gomb segítségével vagy a vezérlőbemenetre érkező impulzussal. Ezután az időkapcsoló folytatja a beozott be/ki kapcsolási feladatokat. Impulzusfunkció Impulzus relé fukció Ciklusfunkció Ciklikus kapcsolási funkció. A kapcsoló egy meghatározott időperiódusonként kapcsol be, meghatározott ideig. A ciklusidő beállítható 0 mp és 2 óra között. A bekapcsolt időtartam pedig 1 mp és 1 óra 59 perc 59 mp között. Ciklus max. 2 óra Min. Max. Ciklus 2 mp 2 óra Bekapcsolt időtartam 1 mp 1 óra 59 perc 59 mp 1 mp... 1 ó 59 p 59 mp Véletlenszerű funkció A funkció aktiválása után a kapcsolási idők véletlenszerűen eltolódnak +/ 15 perccel. Csatornaváltás-funkció Kétcsatornás kapcsolók esetén alkalmazható. Ez a funkció akkor aktiválható amikor a kapcsoló rendszeresen kapcsol a kijelölt csatornák között, annak érdekében, hogy megvédje a csatlakoztatott készülékeket (például: világítások) vagy abban az esetben amikor két készülék egyidejűleg alkalmazott. A csatornaváltás-funkció bekapcsolható a MENU, OPTIONS majd a CHANNEL 1<>2 menüpontokkal. Az időkapcsoló a kimenetek közötti váltást a menüben található beállítás alapján végzi, ami lehet napi (egyszer egy nap, 12 órakor) vagy heti (egyszer egy héten, vasárnap 12 órakor). Beállítható szinkronizálás Precíz óraszinkronizálás. A SYNC funkciót aktiválva, a kvarcvezérelt idő helyébe lép a szinkronizált óra alapú kapcsolás. 130

6 moduláris impulzusrelék, kontaktorok, időrelék, kapcsolók, fényerőszabályzók geometriai méretek (mm) p Geometriai méretek (mm) E A A és C E G D 45 D 45 B C F B F A B C D E F G Impulzusrelék 64 17,8 17,8 35, Alkonykapcsolók 2 modul széles 60 35, , modul széles , Háztartási aljzat 60 44, Csengők/berregők 60 17, Lépcsőházi automaták 60 17, Időkapcsolók 60 17, Távvezérelhető fényerőszabályzók kat. szám: /59/ kat. szám: kat. szám: Csatlakozóaljzat A B C D E F Feszültség- és árammérők Kontaktorok (1 modul széles) 62 17, ,5 Kontaktorok 2 modul széles 60 35, modul széles Segédérintkezők kontaktorokhoz Transzformátorok és tápegységek /30/ , , /41/ , , / to Fogyasztásmérők 1 modul modul 60 35, Univerzális mérők , a B C D E F G Csatlakozóaljzat 60 44,
