Figyelmeztetés: Az alábbi merevlemez-meghajtók telepítése nem ajánlott ebbe a készülékbe:

Átírás

1

2 Figyelmeztetés: Amennyiben egy új merevlemez-meghajtót szeretne telepíteni ebbe a készülékbe, úgy vegye figyelembe a tesztelt, kompatibilis merevlemez-meghajtók jegyzékét az alábbiak szerint: Figyelmeztetés: Az alábbi merevlemez-meghajtók telepítése nem ajánlott ebbe a készülékbe:

3 TARTALOMJEGYZÉK 1. JELLEMZŐK SPECIFIKÁCIÓK ÜZEMBEÁLLÍTÁS ELŐLAP KEZELŐI KÉZIKÖNYV MÁSOLÁS FELVÉTELI FOLYAMAT CSATORNÁS DVR KÉPNÉZŐ FELHASZNÁLÓI ÚTMUTATÓ TÁVVEZÉRLŐ HASZNÁLATI ÚTMUTATÓJA... 19

4 1. JELLEMZŐK 1 - Triplex (felvétel, visszajátszás, hálózat egyidejűleg) 2 - Legfeljebb 50 kép/másodperc felvételi sebesség 3 - USB flashlemezes másolás 4 - Képernyő-pozíció beállítása Fel/Le/Balra/Jobbra 5 - Videó-bemeneti jel: NTSC/PAL 6 - Videó tömörítés: Módosított MJPEG 7 - Kézi, mozgásérzékeléses és programozott 8 - Szabályozható időtartamú mozgásérzékelés 9 - Adatkeresés dátumra és időre 10 Energiaellátás visszatérésekor automatikus felvétel-visszaállítási mód 11 - Merevlemez LED kijelzője felvételkor 12 - Mozgásérzékelés 13 - Audio-felvétel 14 - SATA merevlemez 15 - Távirányító (opcionális) 16 - XGA kimenet (opcionális) 17 - LAN (opcionális)

5 2. SPECIFIKÁCIÓK Videó formátum PAL / NTSC Operációs rendszer Beágyazott RTOS VGA kimenet D-SUB 15Pin VGA Videó bement BNC x 4 (1Vp-p 75 Ohm) Audio bement RCA x 1, vonal-be Videó kiment BNC x 1 (fő monitor) Audio kiment RCA x 1, vonal-ki Nyelv Többnyelvű Kijelzési sebesség NTSC 120 kép/mp (4x30 kép/mp) PAL 100 kép/mp (4x25 kép/mp) Felvételi sebesség NTSC Max. 60 kép/mp PAL Max. 50 kép/mp Videó működés Triplex (Felvétel, Visszajátszás, Internet-hozzáférés) Felbontás Kijelzés NTSC 640 x 448 PAL 640 x 544 Felvétel NTSC 640x224 PAL 640x272 Tömörítési forma Módosított Normál 12Kbyte/kép MJPEG Magas 15 Kbyte/kép Legmagasabb 20 Kbyte/kép HDD SATA HDD x 1 Adatmentés USB Keresés Mód Idő/ Dátum/ Esemény Teljes képernyő Igen Mozgásérzékelés Igen Veszteség-érzékelés Igen Auto-kapcsoló Igen Hangjelző-kimenet Igen Fényerősség-szabályzó Igen Kontrasztszabályzó Igen VGA kimenet Opcionális Rendszerfelügyelet Energiaellátás visszatérésekori automatikus felvétel-visszaállítási mód Webes átviteli formátum MPEG4 Tápegység DC 12V / 3A(AC100V~240V 50/60HZ) Méret 220mm x 288mm x 48mm (W x D x H) Tömeg 1,5 kg

6 3. ÜZEMBEÁLLÍTÁS HÁTLAP (1) XGA kimenet (opcionális) (2) Videó kimenet: BNC x 1 (3) Videó be: BNC x 4 (4) Audio Bemenet: RCA x 1, vonal-be (5) Audio Kimenet: RCA x 1, vonal-ki (6) Hálózati bemenet: Biztonsági okokból a mellékelt eredeti gyári hálózati adaptert használja. Adapter: DC-12V / 3A (7) LAN kimenet: (opcionális). (8) ALAPÉRTELMEZÉS: Visszaállítás a gyári beállításra.

7 4. ELŐLAP (1) USB PORT (2) Felvétel-jelző (3) HDD-jelző (4) Mozgat felfelé / kamera 1-es élőkép (5) Mozgat balra / kamera 2-es élőkép (6) Mozgat lefelé / kamera 3-as élőkép (7) Mozgat jobbra / kamera 4-es élőkép / Választ (8) Menü / (9) Lejátszás / Szüneteltetés (10) Felvétel / Megállítás (11) Gyors visszafelé / Némítás (12) Gyors előre / Sorrendi léptetés (13) Távvezérlési érzékelő (opcionális)

8 5. KEZELŐI KÉZIKÖNYV Beállítás Használja ezt menüpontok választásához. bevitelhez. kilépéshez. Kamera-beállítás Használja ezt menüpontok választásához. bevitelhez. kilépéshez. (1) Csatorna: A fenti diagram az 1. csatornát mutatja. (2) Képernyő: Kamera jelének Be/Ki kapcsolása. (3) Fényesség/Kontraszt/Árnyalat/Telítettség: Képernyőcsatorna fényességének, kontrasztjának, árnyalatának és telítettségének beszabályozása. A középpont a gyári alapértelmezés.

9 Felvétel-beállítás Használja ezt menüpontok választásához. bevitelhez. kilépéshez. (1) Felvételsebesség: Állítsa be a képek másodpercenkénti számát (kép/mp). NTSC: alapértelmezés: 15 kép/mp. Maximális teljes kép: 60 kép/mp. PAL: alapértelmezés: 12 kép/mp. Maximális teljes kép: 50 kép/mp. (2) Felvételminőség: Válassza meg a videó felvétel minőségét: Legmagasabb, Magas vagy Normál. (3) Esemény-felvételi időtartam: másodperc alapértelmezés: 10 másodperc. (4) Felvétel-ütemezés: (1) a felvételmód választásához. (2) Tartomány: 0-24 óra. (3) Állítson be vöröset a folyamatos felvételnek. (4) Állítson be kéket a mozgásos felvételnek. (5) Állítson be szürkét a felvétel letiltásához.

10 Mozgásérzékelés beállítása Használja ezt menüpontok választásához. bevitelhez. kilépéshez. (1) Csatorna: A fenti diagram az 1. csatornát mutatja. (2) Érzékenység: Ki, vagy 1-től 4-ig értékre állítani alapértelmezés: Ki. (3) Riasztási időtartam: Riasztási időtartam kapcsolása akkor, amikor a riasztást egy mozgó tárgy révén váltják ki: Ki, 5, 10, 15, 20, 25, 30 másodperc vagy folyamatos. (4) Mozgásérzékelési terület: Mozgásérzékelési terület kiválasztása. Ha engedélyezni szeretné a mozgásérzékeléses felvételt, akkor kérjük, végezze el az a és b műveletet. a : Állítsa az ÉRZÉKENYSÉG szintet 1-ről 4-re a Mozgásérzékelés beállítása menüopcióban. b : Állítsa a MOZGÁSOS FELVÉTELT annál az időpontnál ZÖLD-re, amikor a mozgásos felvételt engedélyezni szeretné a Felvétel-ütemezés menüopcióban. Képernyőbeállítás Használja ezt menüpontok választásához. bevitelhez. kilépéshez. (1) Szegély: Be/Kikapcsol vagy elválasztott vonalakat mutat osztott módban. (2) Videó beállítás: Megjelenített képernyőkijelzés pozíciójának beállítása. (3) Automatikus léptetés: Mindegyik csatorna időtartamának kapcsolása: Ki-re, 1-től 10-ig másodpercre. (4) Felbontás: XGA 640 x 480 / 800 x 600 / 1024 x 768 (alapértelmezett) / 1280 x 1024

11 Hangbeállítás Használja ezt menüpontok választásához. bevitelhez. kilépéshez. (1) Felvétel: Be/Ki. (2) Némítás: Be/Ki. (3) Bemeneti hangerő: Bemeneti hangerő beállítása. (4) Kimeneti hangerő: Kimeneti hangerő beállítása. Rendszerbeállítás Használja ezt menüpontok választásához. bevitelhez. kilépéshez.

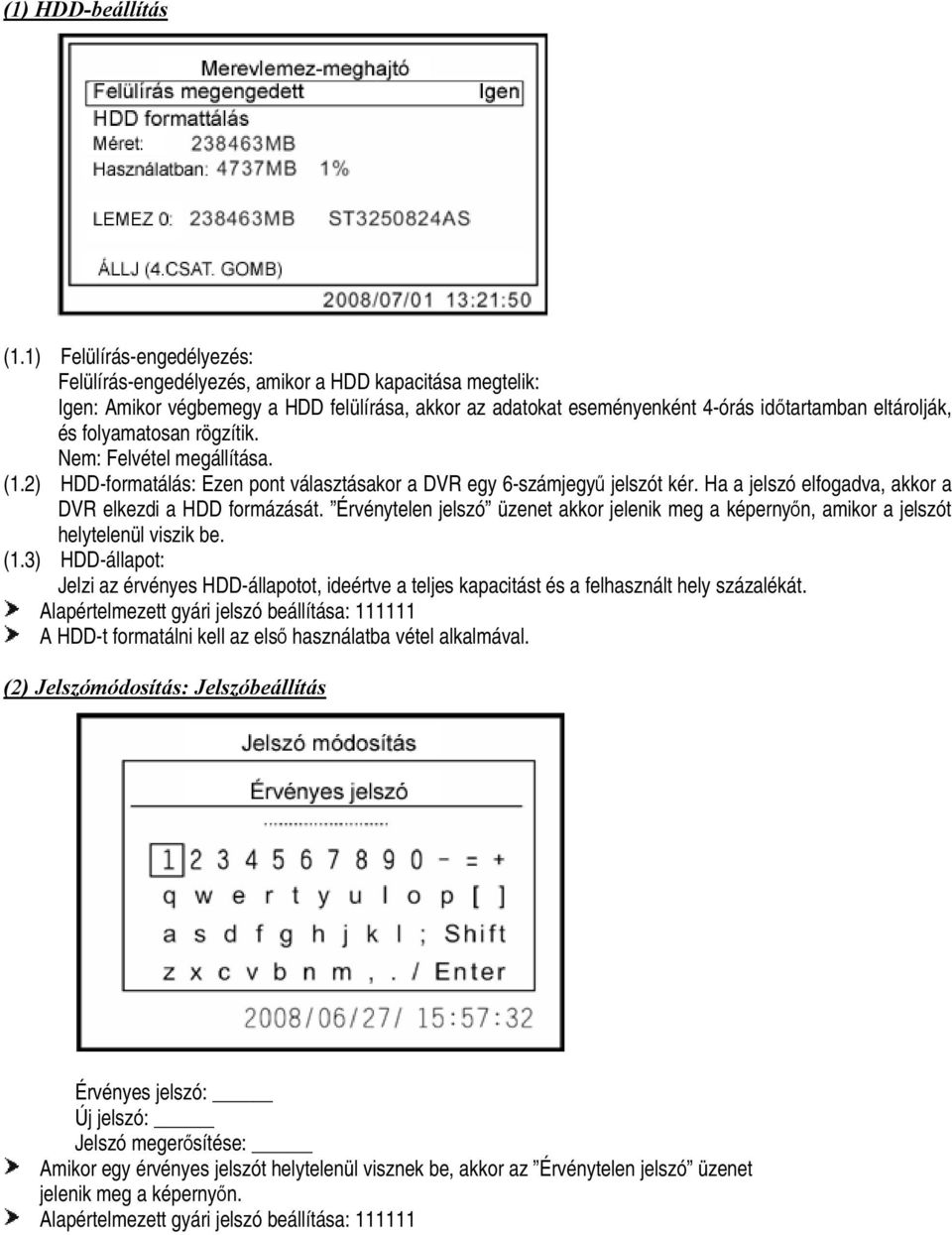

12 (1) HDD-beállítás (1.1) Felülírás-engedélyezés: Felülírás-engedélyezés, amikor a HDD kapacitása megtelik: Igen: Amikor végbemegy a HDD felülírása, akkor az adatokat eseményenként 4-órás időtartamban eltárolják, és folyamatosan rögzítik. Nem: Felvétel megállítása. (1.2) HDD-formatálás: Ezen pont választásakor a DVR egy 6-számjegyű jelszót kér. Ha a jelszó elfogadva, akkor a DVR elkezdi a HDD formázását. Érvénytelen jelszó üzenet akkor jelenik meg a képernyőn, amikor a jelszót helytelenül viszik be. (1.3) HDD-állapot: Jelzi az érvényes HDD-állapotot, ideértve a teljes kapacitást és a felhasznált hely százalékát. Alapértelmezett gyári jelszó beállítása: A HDD-t formatálni kell az első használatba vétel alkalmával. (2) Jelszómódosítás: Jelszóbeállítás Érvényes jelszó: Új jelszó: Jelszó megerősítése: Amikor egy érvényes jelszót helytelenül visznek be, akkor az Érvénytelen jelszó üzenet jelenik meg a képernyőn. Alapértelmezett gyári jelszó beállítása:

13 (3) Időbeállítás (3.1) Időbeállítás: ÉÉÉÉ/HH/NN ÓÓ/PP/SS (3.2) Módosítás: Összes változás aktualizálása és mentése. (4) Eseménylista (4.1) Választhat egy önálló eseményt a felvett esemény listából. (4.2) Az élő módban nyomja meg a felvétel gombot a felvétel elindításához. (4.3) Idő: A DVR automatikusan felveszi és menti az eseményeket 4-órás időtartamban. (4.4) Mozgás: Mozgásesemény-lista. A 0 és X szimbólumok azt ábrázolják, hogy a mozgást érzékelő funkció aktiválva van-e mindegyik csatornán. O - mozgásérzékelés-állítású terület. X - mozgásérzékelés-állítás nélküli terület. (5) Vesztési riasztás: (5.1) Riasztás videó jel vesztés esetén. BE / KI

14 (6) Szoftverfrissítés Kérjük, az aktualizált frissítést mentse el egy USB flashmemóriára. Helyezze be az USB portba. A képernyő megjeleníti a frissítésnek mind az aktuális, mind az új verzióját. Amikor az aktualizálás folyamatban van, kérjük NE működtesse az készüléket, vagy NE távolítsa el az USB flashmemóriát, hogy megelőzze a működési hibát vagy a rendszerhibát. Miután befejeződött, kapcsolja ki és indítsa újra az készüléket. Választhatja az új frissítés tárolásához a merevlemezes meghajtót is. Győződjön meg, hogy kell-e merevlemezes meghajtót telepítenie. Keresés időre (1) Állítsa be az időre történő keresést, aztán nyomja meg a play (lejátszás) gombot a lejátszás elindításához. (2) Visszajátszás: Nyomja meg gombot a gyors előre tekeréshez. Nagyobb sebességhez nyomja meg még egyszer a gombot. Nyomja meg gombot a gyors hátra tekeréshez. Nyomja meg gombot a szüneteltetéshez. Nyomja meg gombot a visszajátszás leállításához.

15 Kilépés (1) Mentés & Kilépés: Változások mentése és kilépés. (2) Mentés nélküli kilépés: Változások mentése nélküli kilépés. (3) Gyári beállítás betöltése: Alapértelmezett gyári beállítás betöltése. 6. MÁSOLÁS (1) Helyezze be az USB flashmemóriát az USB portba. (2) Nyomja meg gombot. (3) Nyomja meg gombot a másolás menübe lépéshez. (4) Nyomja meg gombot a kezdés idejének beállításához. (5) Nyomja meg gombot a befejezés idejének beállításához. Mind a kezdés, mind a befejezés idejének beállítása után a gép jelzi majd a fájl méretét. (6) Nyomja meg gombot USB flashmemória kereséséért. (7) Nyomja meg gombot a másolási folyamat folytatásához. (8) Amikor befejeződött, nyomja meg gombot az ÉLŐ módba történő visszatéréshez.

16 7. FELVÉTELI FOLYAMAT (1) Nyomja meg gombot a felvétel elindításához. A szimbólum jelenik meg a képernyőn látható mindegyik csatorna jobb felső sarkán, ami azt jelzi, hogy élőben vesz fel annak ellenére, hogy a felvételi mód folyamatosra vagy mozgásérzékeléses felvételre van kapcsolva CSATORNÁS Az alábbi táblázat becsült felvételi időket tartalmaz, csak referenciául szolgál. A felvett időtartam eltérő lehet a felvétel képméretbeli eltérése, változása alapján. Felvétel eredményei NTSC szabványban Videó Videó 60 kép/mp 30 kép/mp 15 kép/mp 1 kép/mp szabvány minőség magas 50 óra 100 óra 200 óra 3000 óra NTSC normál 80 óra 160 óra 320 óra 4800 óra alacsony 105 óra 210 óra 420 óra 6300 óra Felvétel eredményei PAL szabványban Videó szabvány PAL 50 kép/mp 25 kép/mp 12 kép/mp 1 kép/mp Videó minőség magas 45 óra 90 óra 180 óra 2250 óra normál 75 óra 150 óra 300 óra 3750 óra alacsony 100 óra 200 óra 400 óra 5000 óra

17 9. DVR KÉPNÉZŐ PC SZOFTVER FELHASZNÁLÓI ÚTMUTATÓ 1. Felvett fájl visszajátszása (1.1) Indítsa el a VVF SL lejátszót. (1.2) Vezesse a kurzort a kívánt képernyőre, nyomja meg a jobb gombot az egéren, aztán válassza a Open File Fájlmegnyitás -t. Válassza ki azt a fájlt, amit meg szeretne nézni (.vvf-ben) és le akar játszani. 2. Egy kép rögzítése (2.1) A fájlmásolat lejátszása alatt kattintson a képernyő alján lévő Pause Szüneteltetés -re. (2.2) Amikor a kép már mozdulatlanul áll a képernyőn, nyomja meg a jobb gombot az egéren, aztán válassza a Capture Rögzítés -t / Mark In Jelölés Be -t. Ez állítja be a kezdési időt. (2.3) Nyomja meg a Pause Szüneteltetés gombot a képek lejátszásának és felvételének szüneteltetéséhez.

18 (2.4) A felvétel befejezéséhez kattintson a Pause Szüneteltetés -re. Nyomja meg a jobb gombot az egéren, aztán válassza a Capture Rögzítés -t / Mark Out Jelölés Ki -t. (2.5) Befejező lépés, nyomja meg az egér jobb gombját, aztán válassza a Capture Rögzítés -t / Export -ot. 3. Fájl átalakítása AVI formátumba (3.1) Vezesse a kurzort a kívánt képernyőre, és a nyomja meg a jobb gombot az egéren, majd válassza ki az Export -ot / AVI -t. (3.2) Állítsa be a Input Bemeneti / Output Kimeneti Fájlt Compression Tömörítés -t Export csatornát és Hangot. (3.3) Kattintson az OK -ra, a fájlnak az AVI formátumúvá alakításához. 4. Opciók (1) ALWAYS ON TOP / Mindig felül: Az al-ablak mindig felül marad.

19 (2) USE DIRECTDRAW / DirectDraw használat: A DirectDraw-t, a Microsoft DirectX egyik részét használják arra, hogy grafikákat rendszerezzenek azon alkalmazásokban, ahol fontos a csúcsteljesítmény. (3) SHOW PLAYBACK TIME / Visszajátszási idő mutatása: Jelzi a visszajátszási időt. (4) REPEAT PLAYBACK / Visszajátszás ismétlése. (5) ON SCREEN DISPLAY DATE/TIME FORMAT / Képernyős kijelzőn a dátum és idő formátuma: Mutatja a dátumot és időt. (6) PATH FOR STILL CAPTURE / Állóképrögzítés útvonala: Mutatja a könyvtárat és a fájl útvonalának nevét. 10. TÁVVEZÉRLŐ ÚTMUTATÓJA
