HV-MTC vezetékes,egér videónagyító

Átírás

1 HV-MTC vezetékes,egér videónagyító Használati útmutató Alko-Soft Szolgáltató Bt.Web: +36(30) Oldal 1 / 13

2 Tartalomjegyzék ELŐSZÓ...3 I. AZ EGÉR VIDEÓNAGYÍTÓ FELÉPÍTÉSE...5 I. 1. Bekapcsoló gomb...5 I. 2. Nagyítás / kicsinyítés gomb...5 I. 3. Színmódok változtatása...5 I. 4. Képfagyasztás...5 I. 5. Működést jelző Led...5 I. 6. Görgők...5 I. 7. Kamera, megvilágítás...6 I. 8. USB csatlakozó aljzat...6 II. ELSŐ LÉPÉSEK ÜZEMBE HELYEZÉS...7 II. 1. Csatlakoztatás TV készülékhez...7 II. 2. Csatlakoztatás számítógéphez...7 III. AZ EGÉR VIDEÓNAGYÍTÓ HASZNÁLATA...9 III.1. TV készüléken való használat...9 III Mozgatás az olvasandó szövegen...9 III Nagyítási szint beállítása...9 III Színmódok váltása...9 III Képfagyasztási funkció III.2. Számítógépen történő használat III Mozgatás az olvasandó szövegen III Nagyítási szint beállítása III Színmódok váltása III Képfagyasztási funkció III. 3 AMCAP szoftver használata III File menüpont III Devices menüpont III Options menüpont III Capture menüpont III Help menüpont IV. TECHNIKAI ADATOK Oldal 2 / 13

3 Jelen kézikönyv tartalma minden előzetes bejelentés nélkül megváltozhat. A Vinvision Technology Co., Limited. fenntartja magának a fordítás jogát. A Magyar kézikönyvet készítette, szerkesztette az Alko-soft Bt július. ELŐSZÓ Köszönjük, hogy a Vinvision Technology Co., Limited termékét választotta. Annak érdekében, hogy készülékéből a legtöbbet kihozhassa, figyelmesen olvassa el ezen kézikönyvet. A doboz tartalma: HW-MTC egér videó nagyító Számítógép + TV csatlakozó kábel Szoftver CD Kényelmes hord táska USB töltőfej Használati utasítás Könnyen csatlakoztatható számítógéphez, és TV készülékhez. Csatlakoztassa össze, kapcsolja be, és máris olvashatja nagy képernyőn a leveleit, könyveit, egyéb írásos anyagait. Jó minőségben olvashat akár térképet, megnézheti fényképeit és egyéb képi elemek olvasására is alkalmas. Kényelmes kialakítással segíti a gördülékeny olvasást. A készülék főbb funkciói Vezetékes, kivitel Támogatott kettős videó megjelenítés (számítógép, TV) Könnyű használhatóság Ergonomikus és kompakt tervezés 10 működési üzemmód Kis súlya révén kényelmesen hordozható Támogatott állókép- és visszajátszás funkciók A monitor méretétől függően 20-75X nagyítási arány Oldal 3 / 13

4 Fehér egyensúly tartomány: 2500K és 7000K között, automatikus szabályozással Intelligens háttér világítási rendszer Könnyen használható szoftver Felelősségvállalási nyilatkozat A készüléket rendeltetésszerűen használja, és tartsa biztonságos helyen. A helytelen használat következtében keletkezett károkért a gyártó nem vállal semmiféle felelősséget. A gyártó nem vállal továbbá felelősséget abban az esetben sem, ha a felhasználót egy harmadik fél általi javíttatás miatt éri kár. Ne használjon más hálózati töltőt, mert az a készülék meghibásodásához vezethet. Egyéb információk A készülék nem vízálló, ezért védje a víztől. A készülék alján lévő Led lámpa erős fényt ad ki. Kérjük ne nézze hosszabb ideig a Led világítást, mert az a szem károsodásához is vezethet. Oldal 4 / 13

5 I. AZ EGÉR VIDEÓNAGYÍTÓ FELÉPÍTÉSE Helyezze maga elé úgy a készüléket, hogy a bal oldalsó részén legyen a hüvelykujjánál egy toló kapcsoló. A felső részén pedig egy két irányba nyomható gomb, valamint ennek a két oldalán egy-egy nyomógomb. Ha megfigyeli, úgy kell megfogni a készüléket, mint egy számítógépes egeret. I. 1. Bekapcsoló gomb A bal oldalsó részén található egy lefelé és felfelé tolható kapcsológomb. Ezzel tudja a készüléket be/kikapcsolni. Amennyiben a kapcsolót felfelé tolja, a készüléket kikapcsolta. Lefelé tolás esetén pedig bekapcsolta. Amennyiben sikeresen bekapcsolt a készülék, 5 rövid sípoló hangot ad. I. 2. Nagyítás / kicsinyítés gomb Az egér videónagyító felső részén található egy két irányba nyomható nyomógomb. Ez a nyomógomb felel az olvasandó felület nagyításáért és kicsinyítéséért. Nyomja meg az Öntől távolabb eső (felső) gombot a nagyítási fok növeléséhez. A kicsinyítéshez pedig az alsó gombot az Önhöz közelebbit használhatja. A nagyítás / kicsinyítés gomb megnyomására a TV készüléken 1 másodpercre megjelenik, hogy hányas fokozatra váltotta a nagyítást. Majd eltűnik, és nem zavarja a további olvasásban. A nagyítási fok függ a számítógép, vagy TV készülék képernyőméretétől. Minél nagyobb a kijelző, annál nagyobb nagyítási fokot lehet elérni. I. 3. Színmódok változtatása A nagyítás / kicsinyítés gomboktól balra található egy lapos nyomógomb. A nyomógomb egymás utáni megnyomásával tudja a színmódokat változtatni. I. 4. Képfagyasztás A nagyítás és kicsinyítés gomboktól Jobra található egy lapos nyomógomb, mellyel az aktuális képet tudja kimerevíteni. Egyszeri megnyomással az aktuális kép kimerevedik. Újbóli megnyomásra folytathatja az olvasást. I. 5. Működést jelző Led A készülék alsó részén található egy Led. Működés közben folyamatosan világít. I. 6. Görgők A készülék alsó részén négy db. görgő található. A görgők vízszintes irányban képesek mozogni. Segítségükkel könnyeddé válik a sorvezetés egy papírlapon, hiszen csak Oldal 5 / 13

6 vízszintesen tudja csúsztatni a készüléket. Sorváltás esetén erőteljesebben kell lefelé húzni az eszközt. I. 7. Kamera, megvilágítás A készülék alján egy bemélyedésben található a kamera, és a megvilágítás. A le des világításnak köszönhetően független a külső fényviszonyoktól. A kamerát és lámpát száraz törlőkendővel tisztítsa. Amennyiben erőteljes szennyeződés érte, akkor áramtalanítást követően enyhén nedves kendővel végezze el a tisztítást. I. 8. USB csatlakozó aljzat A készülék felső részén (a nagyítás gomb felett) található egy USB aljzat. Ide csatlakoztassa a kapott adatkábelt. Oldal 6 / 13

7 II. ELSŐ LÉPÉSEK ÜZEMBE HELYEZÉS Bontsa fel a dobozt. Szedjen ki minden tartozékot. Csomagolja ki az egyes elemeket. Távolítsa el a kábelkötözőt a kábelről. Az USB adatkábel azon oldalát, melyen csak egy csatlakozó van, csatlakoztassa az HV-MTC egér videónagyító felső részén található USB aljzatba. II. 1. Csatlakoztatás TV készülékhez A HV-MTC egér videónagyító készülékhez csatlakoztatott adatkábel másik végén 2 csatlakozó található. Egy USB, valamint egy RCA csatlakozó. Az RCA csatlakozót csatlakoztassa TV készülékének RCA aljzatába. Az USB részét csatlakoztassa az USB töltőfejbe, melyet pedig az áramforrásba. Figyelem! Amennyiben nincs TV készülékén RCA aljzat, egy SCART-RCA átalakító segítségével is csatlakoztathatja a készülék SCART aljzatába. Ilyen átalakító beszerezhető bármelyik elektronikai szaküzletben. Amennyiben messze van az áramforrás, az USB töltőfej és USB kábelvég között használjon USB hosszabbító kábelt. Beszerezhető bármely számítástechnikai, vagy elektronikai szaküzletben. Helyezze a készüléket a nagyítani kívánt felületre. Kapcsolja be a HV-MTC egér videónagyítóját, valamint TV készülékét. Állítsa az AV csatornára a televízióját. Amennyiben több AV csatorna található, addig váltogassa, amíg nem látja a képernyőn a nagyított síkírást. II. 2. Csatlakoztatás számítógéphez A HV-MTC egér videónagyító készülékhez csatlakoztatott adatkábel másik végén 2 csatlakozó található. Egy USB, valamint egy RCA csatlakozó. Az USB csatlakozót csatlakoztassa számítógépe USB aljzatába. Külön áramforrásról nem kell gondoskodnia,hiszen a számítógép USB aljzata ellátja a készüléket a megfelelő árammal. Helyezze a készüléket a nagyítani kívánt felületre. Kapcsolja be a HV-MTC egér videónagyítóját, valamint számítógépét. Természetesen ha már be van kapcsolva a számítógépe, akkor is elvégezhető a csatlakoztatás. Amennyiben először csatlakoztatja az egér videónagyítót, a számítógép felismeri az eszközt. Ezért a csatlakoztatást követően várja meg a hardver felismerési folyamat végét. Amennyiben sikeres volt a folyamat, a csomagban található szoftver CD-t helyezze számítógépe optikai meghajtójába. Fájlkezelő segítségével nyissa meg a CD lemezt, és indítsa el róla az amcap 英 文 版.exe programot. Oldal 7 / 13

8 Figyelem! Javasoljuk, hogy a fenti programot másolja a számítógépe Asztalára. Így mindig könnyen elérheti. A szoftver nem igényel telepítést. A szoftver elindítását követően a képernyőn a programban megjelenik a nagyított olvasandó felület. Amennyiben rendelkezik más csatlakoztatott kamerával, előfordul, hogy annak a képét látja. Ebben az esetben válassza ki a Devices menüpontot. A menüpontban válassza a GENERAL Audio menüt. A menüpont kiválasztását követően megjelenik az ablakban a nagyított olvasandó felület. Oldal 8 / 13

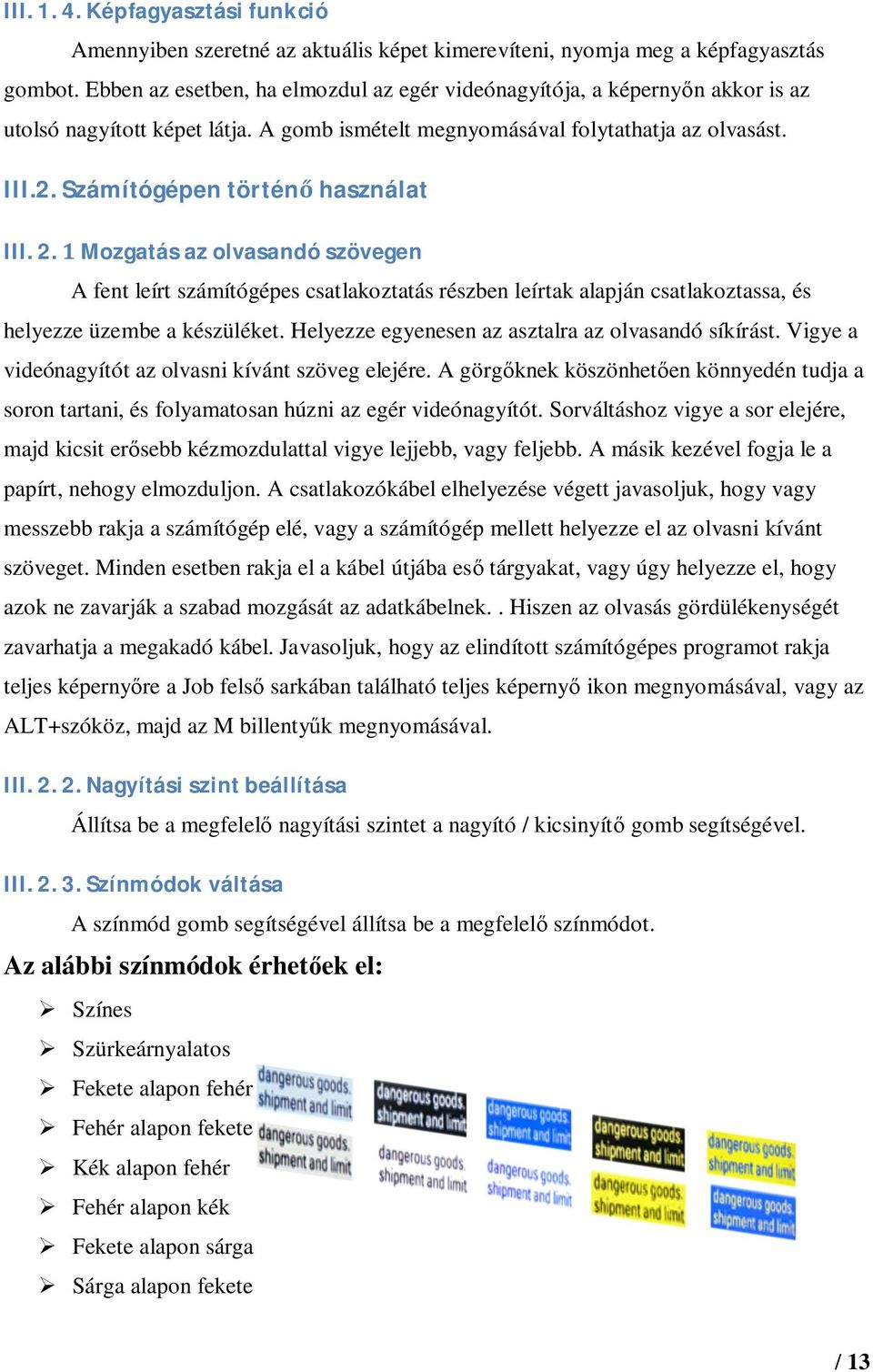

9 III. AZ EGÉR VIDEÓNAGYÍTÓ HASZNÁLATA III.1. TV készüléken való használat III Mozgatás az olvasandó szövegen A fent leírt TV készülékes csatlakoztatás részben leírtak alapján csatlakoztassa, és helyezze üzembe a készüléket. Helyezze egyenesen az asztalra az olvasandó síkírást. Vigye a videónagyítót az olvasni kívánt szöveg elejére. A görgőknek köszönhetően könnyedén tudja a soron tartani, és folyamatosan húzni az egér videónagyítót. Sorváltáshoz vigye a sor elejére, majd kicsit erősebb kézmozdulattal vigye lejjebb, vagy feljebb. A másik kezével fogja le a papírt, nehogy elmozduljon. A csatlakozókábel elhelyezése végett javasoljuk, hogy vagy messzebb rakja a TV készülék elé, vagy a TV készülék mellett helyezze el az olvasni kívánt szöveget. Minden esetben rakja el a kábel útjába eső tárgyakat, vagy úgy helyezze el, hogy azok ne zavarják a szabad mozgását az adatkábelnek.. Hiszen az olvasás gördülékenységét zavarhatja a megakadó kábel. III Nagyítási szint beállítása Állítsa be a megfelelő nagyítási szintet a nagyító / kicsinyítő gomb segítségével. III Színmódok váltása A színmód gomb segítségével állítsa be a megfelelő színmódot. Az alábbi színmódok érhetőek el: Színes Szürkeárnyalatos Fekete alapon fehér Fehér alapon fekete Kék alapon fehér Fehér alapon kék Fekete alapon sárga Sárga alapon fekete Sárga alapon kék Kék alapon sárga Oldal 9 / 13

10 III Képfagyasztási funkció Amennyiben szeretné az aktuális képet kimerevíteni, nyomja meg a képfagyasztás gombot. Ebben az esetben, ha elmozdul az egér videónagyítója, a képernyőn akkor is az utolsó nagyított képet látja. A gomb ismételt megnyomásával folytathatja az olvasást. III.2. Számítógépen történő használat III Mozgatás az olvasandó szövegen A fent leírt számítógépes csatlakoztatás részben leírtak alapján csatlakoztassa, és helyezze üzembe a készüléket. Helyezze egyenesen az asztalra az olvasandó síkírást. Vigye a videónagyítót az olvasni kívánt szöveg elejére. A görgőknek köszönhetően könnyedén tudja a soron tartani, és folyamatosan húzni az egér videónagyítót. Sorváltáshoz vigye a sor elejére, majd kicsit erősebb kézmozdulattal vigye lejjebb, vagy feljebb. A másik kezével fogja le a papírt, nehogy elmozduljon. A csatlakozókábel elhelyezése végett javasoljuk, hogy vagy messzebb rakja a számítógép elé, vagy a számítógép mellett helyezze el az olvasni kívánt szöveget. Minden esetben rakja el a kábel útjába eső tárgyakat, vagy úgy helyezze el, hogy azok ne zavarják a szabad mozgását az adatkábelnek.. Hiszen az olvasás gördülékenységét zavarhatja a megakadó kábel. Javasoljuk, hogy az elindított számítógépes programot rakja teljes képernyőre a Job felső sarkában található teljes képernyő ikon megnyomásával, vagy az ALT+szóköz, majd az M billentyűk megnyomásával. III Nagyítási szint beállítása Állítsa be a megfelelő nagyítási szintet a nagyító / kicsinyítő gomb segítségével. III Színmódok váltása A színmód gomb segítségével állítsa be a megfelelő színmódot. Az alábbi színmódok érhetőek el: Színes Szürkeárnyalatos Fekete alapon fehér Fehér alapon fekete Kék alapon fehér Fehér alapon kék Fekete alapon sárga Sárga alapon fekete Oldal 10 / 13

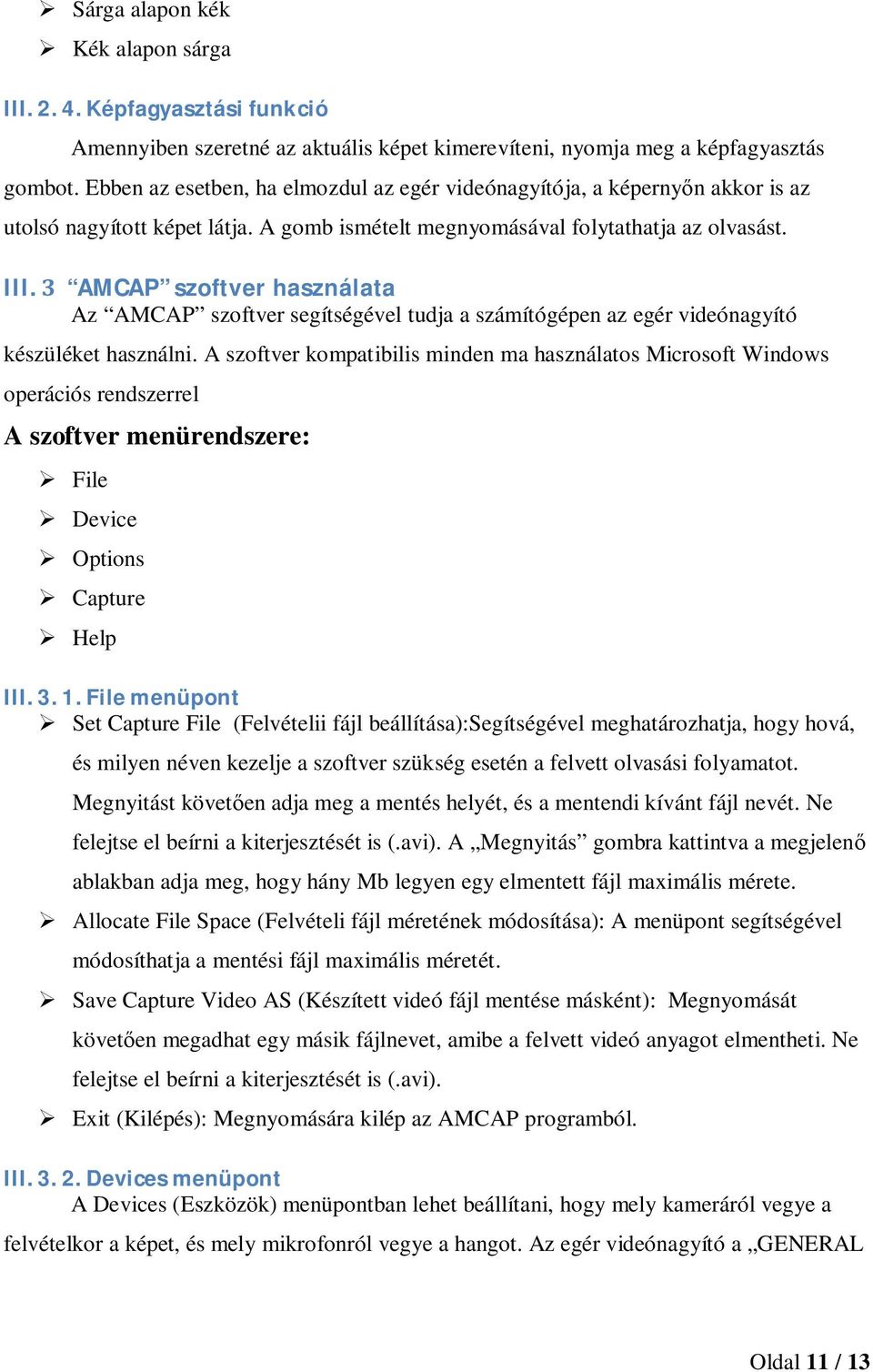

11 Sárga alapon kék Kék alapon sárga III Képfagyasztási funkció Amennyiben szeretné az aktuális képet kimerevíteni, nyomja meg a képfagyasztás gombot. Ebben az esetben, ha elmozdul az egér videónagyítója, a képernyőn akkor is az utolsó nagyított képet látja. A gomb ismételt megnyomásával folytathatja az olvasást. III. 3 AMCAP szoftver használata Az AMCAP szoftver segítségével tudja a számítógépen az egér videónagyító készüléket használni. A szoftver kompatibilis minden ma használatos Microsoft Windows operációs rendszerrel A szoftver menürendszere: File Device Options Capture Help III File menüpont Set Capture File (Felvételii fájl beállítása):segítségével meghatározhatja, hogy hová, és milyen néven kezelje a szoftver szükség esetén a felvett olvasási folyamatot. Megnyitást követően adja meg a mentés helyét, és a mentendi kívánt fájl nevét. Ne felejtse el beírni a kiterjesztését is (.avi). A Megnyitás gombra kattintva a megjelenő ablakban adja meg, hogy hány Mb legyen egy elmentett fájl maximális mérete. Allocate File Space (Felvételi fájl méretének módosítása): A menüpont segítségével módosíthatja a mentési fájl maximális méretét. Save Capture Video AS (Készített videó fájl mentése másként): Megnyomását követően megadhat egy másik fájlnevet, amibe a felvett videó anyagot elmentheti. Ne felejtse el beírni a kiterjesztését is (.avi). Exit (Kilépés): Megnyomására kilép az AMCAP programból. III Devices menüpont A Devices (Eszközök) menüpontban lehet beállítani, hogy mely kameráról vegye a felvételkor a képet, és mely mikrofonról vegye a hangot. Az egér videónagyító a GENERAL Oldal 11 / 13
