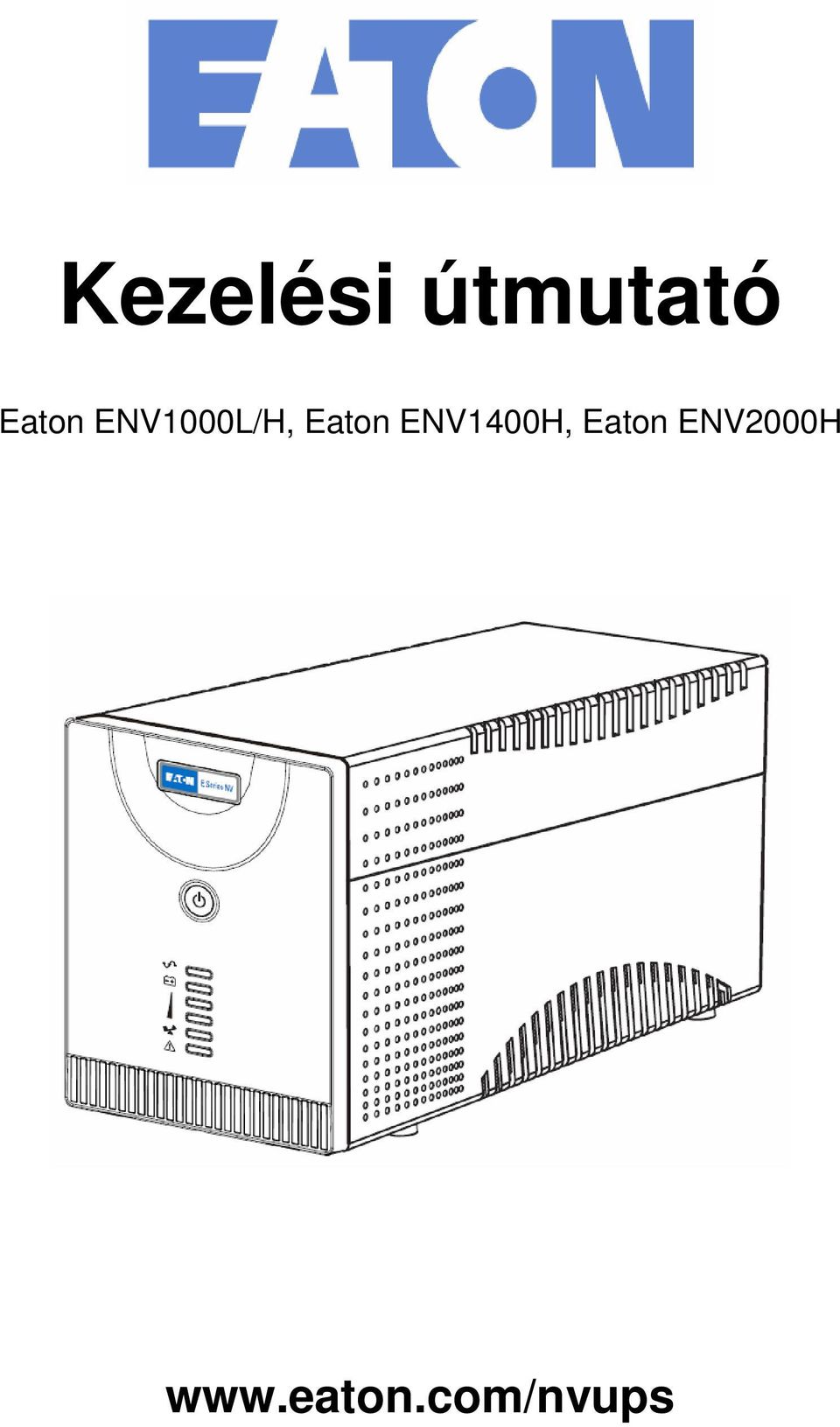

1 Kezelési útmutató Eaton ENV1000L/H, Eaton ENV1400H, Eaton ENV2000H

2 A rendszer ismertetése Előlap Hálózati üzemmód -- Zölden világít Áthidalás üzemmód -- Zölden villog Hibajelző Üzemi kapcsoló Hálózati üzemmód -- Terhelés jelző LED-ek Áthidalás üzemmód -- Akkumulátorkapacitás jelző LED-ek Hátoldal USB port (opcionális) Hűtőventilátor Áramkör megszakító Modem/telefonvonal túlfeszültség védelem Hálózati bemenet Hálózati kimenet 2

3 Hátoldal USB port (opcionális) Modem/telefonvonal túlfeszültség védelem Hűtőventilátor Áramkör megszakító Hálózati kimenet Hálózati bemenet Hűtőventilátor Hálózati kimenet Modem/telefonvonal túlfeszültség védelem USB port (opcionális) Hálózati bemenet Hálózati kimenet Áramkör megszakító 3

4 Műszaki adatok Típus ENV1000L ENV1000H Kapacitás VA/W 1000VA/600W 1000VA/600W Bemenet Kimenet Akkumulátor Átkapcsolási idő Jelző Hangriasztás Védelem Fizikai paraméterek Környezet Feszültség 110/120VAC 220/230/240VAC Feszültség tartomány VAC/ VAC Feszültség 110/120VAC 220/230/240VAC Feszültség szabályzás (akkumulátoros üzemmód) Frekvencia Frekvencia Kimeneti hullámforma Akkumulátor típus és darabszám Áthidalási idő két PC-vel (200 W átlagban) Átlagos Hálózati üzemmód Áthidalás üzemmód Hiba Áthidalás üzemmód Alacsony akkumulátor Túlterhelés Hiba Túlfeszültség elnyomás Teljes védelem +/- 10% 50/60 Hz +/- 1 Hz Módosított színhuszhullám 12V/7,0 Ah 2 db 15 perc 4-6 ms Az 1. zöld LED világít, és a 2-5. zöld LED fokozatosan kapcsol be a terhelés szintjétől függően Az 1. zöld LED villog, és a 2-5. zöld LED fokozatosan kapcsol be az akkumulátor kapacitásától függően A piros LED világít Minden 10 másodpercben Minden másodpercben Minden 0,5 másodpercben Folyamatosan EN as szint Kisütés, túltöltés és túlterhelés védelem Méretek (mé szé ma) mm mm Nettó tömeg Üzemi környezet Zajszint 9,6 kg 0-40 C, 0-90% relatív páratartalom (páralecsapódás mentes) Kisebb mint 50 db Csatolófelület USB Windows 98/NT/2000/ME/XP/ 2003/Vista támogatás 4

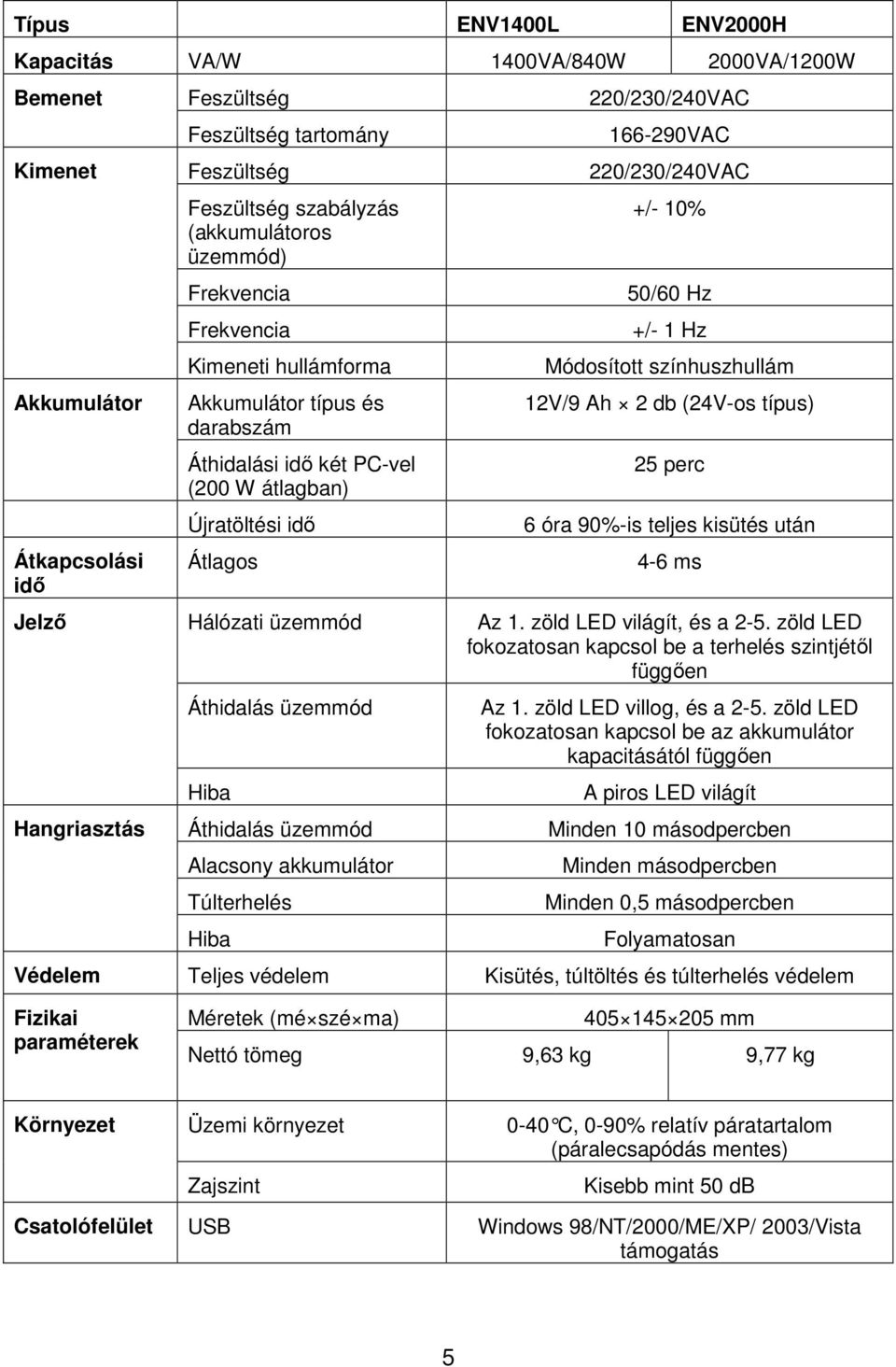

5 Típus ENV1400L ENV2000H Kapacitás VA/W 1400VA/840W 2000VA/1200W Bemenet Kimenet Akkumulátor Átkapcsolási idő Jelző Hangriasztás Feszültség Feszültség tartomány Feszültség Feszültség szabályzás (akkumulátoros üzemmód) Frekvencia Frekvencia Kimeneti hullámforma Akkumulátor típus és darabszám Áthidalási idő két PC-vel (200 W átlagban) Újratöltési idő Átlagos Hálózati üzemmód Áthidalás üzemmód Hiba Áthidalás üzemmód Alacsony akkumulátor Túlterhelés Hiba 220/230/240VAC VAC 220/230/240VAC +/- 10% 50/60 Hz +/- 1 Hz Módosított színhuszhullám 12V/9 Ah 2 db (24V-os típus) 25 perc 6 óra 90%-is teljes kisütés után 4-6 ms Az 1. zöld LED világít, és a 2-5. zöld LED fokozatosan kapcsol be a terhelés szintjétől függően Az 1. zöld LED villog, és a 2-5. zöld LED fokozatosan kapcsol be az akkumulátor kapacitásától függően A piros LED világít Minden 10 másodpercben Minden másodpercben Minden 0,5 másodpercben Folyamatosan Védelem Teljes védelem Kisütés, túltöltés és túlterhelés védelem Fizikai paraméterek Méretek (mé szé ma) mm Nettó tömeg 9,63 kg 9,77 kg Környezet Üzemi környezet Zajszint 0-40 C, 0-90% relatív páratartalom (páralecsapódás mentes) Kisebb mint 50 db Csatolófelület USB Windows 98/NT/2000/ME/XP/ 2003/Vista támogatás 5

6 Hibaelhárítás Jelenség Lehetséges ok Megoldás A jelzők nem világítanak az előlapon A riasztás folyamatosan hallható normál hálózati áramellátás esetén. Áramkimaradás esetén az áthidalási idő rövidebb. Kommunikációs hiba az UPS és a számítógép között. A hálózati áramforrás megfelelő, de az UPS nem üzemel. Nincs akkumulátor a készülékben. Akkumulátorhiba. Nem nyomta meg az üzemi kapcsolót. Túlterhelte a szünetmentes áramforrást. Túlterhelte a szünetmentes áramforrást. Az akkumulátorfeszültség túl alacsony. Akkumulátorhiba a magas környezeti hőmérséklet vagy nem megfelelő használat miatt. Nem megfelelően telepítette a szoftvert. A csatlakozóvezeték nem csatlakozik megfelelően. Kikapcsolt az áramkör megszakító. Nem csatlakozik megfelelően a hálózati vezeték. Töltse 10 órán át az akkumulátort. Cserélje ki az akkumulátort egy megegyező típusúra. Nyomja meg ismét. Ellenőrizze, hogy a terhelés megfeleljen a készülék képességeinek, melyekről a műszaki adatok részben olvashat. Kapcsoljon ki néhány nem kritikus fogyasztót. Töltse 10 órán át vagy hosszabb ideig az akkumulátort. Cserélje ki az akkumulátort egy megegyező típusúra. Ellenőrizze a szoftver beállításait. Ellenőrizze az RS- 232/USB vezetéket, hogy szorosan csatlakozzon a számítógéppel, és ellenőrizze a beállításokat. Kapcsolja vissza. Csatlakoztassa megfelelően. Ha a fentiektől eltérő hibára utaló helyzet alakul ki, azonnal értesítse a szervizt. 6

7 Biztonsági előírások Vigyázat! Az akkumulátort ne dobja tűzbe, mert felrobbanhat. Az akkumulátor elektromos áramütés veszélyét hordozza magában, és rövidzárása árama magas. A következőket tartsa be, ha akkumulátorokkal dolgozik: 1) Vegye le óráját, gyűrűit és minden egyéb fémtárgyat kezéről. 2) Szigetelt fogóval ellátott szerszámot használjon. 3) Viseljen gumikesztyűt és gumicsizmát. 4) Ne fektessen szerszámokat vagy fém eszközöket az akkumulátor tetejére. 5) Szüntesse meg a csatlakozást a töltéshez használt áramforrással az akkumulátor saruinak csatlakoztatása/leválasztása előtt. Az akkumulátorok javítását akkumulátorokhoz értő szakembernek kell végeznie vagy felügyelnie, és be kell tartani az előírásokat. Tartsa távol a nem hozzáértő személyeket az akkumulátortól. Az akkumulátorok cseréjekor ugyanolyan számú és típusú zárt ólomsavas akkumulátort használjon. Ez az A típusú készülék, melybe a gyártó már akkumulátort szerelt felhasználó által üzembe helyezhető és működtethető. Az áramellátáshoz használt fali konnektor legyen az UPS közelében és legyen könnyen hozzáférhető. A készülék üzembe helyezése közben ügyeljen rá, hogy az UPS és a csatlakoztatott fogyasztók szivárgó áramának összessége ne haladja meg a 3,5 ma-t. Szüntesse meg a hálózati csatlakozást tisztítás előtt, és ne használjon folyékony vagy spray tisztítószert. 7

8 Fontos biztonsági előírások Tartsa meg ezeket az utasításokat A kezelési útmutató fontos utasításokat tartalmaz az ENV1000L/H, ENV1400H, ENV2000H típusokhoz, melyeket követni kell az UPS és akkumulátorainak üzembe helyezése, valamint karbantartása közben. Biztonsággal kapcsolatos előírások Vigyázat! A szünetmentes áramforrás veszélyes feszültséggel működik. Ne próbálja szétszerelni a készüléket. Nem tartalmaz felhasználó által cserélhető alkatrészeket. A javítást csak szervizes szakember végezheti. Az egyes akkumulátorok belső feszültsége 12 VDC, zárt, ólomsavas, 6-cellás akkumulátorok. Elektromos áramütést okozhat és megsérti a helyi előírásokat, ha nem kétpólusú, három vezetékes földelt aljzathoz csatlakoztatja a készüléket. Vészhelyzet esetén nyomja meg az üzemi kapcsolót és húzza ki a hálózati vezetéket a fali konnektorból, hogy megszüntesse az UPS áramellátását. Ügyeljen rá, hogy folyadék vagy idegen tárgy ne kerüljön az UPS belsejébe. Ne helyezzen italt vagy egyéb folyadékkal teli tárgyat a készülékre és annak közelébe. A készüléket ellenőrzött környezetben történő használatra tervezték (hőmérséklet szabályzott belső tér, vezető szennyeződések nélkül). Ne helyezze olyan helyre a készüléket, ahol álló vagy folyó víz található, vagy magas a páratartalom. Ne csatlakoztassa az UPS bemenetét saját kimenetéhez. Ne csatlakoztasson elosztót vagy túlfeszültség elnyomót az UPS-hez. Ne csatlakoztasson nem számítógéppel kapcsolatos készüléket, például orvosi készüléket, életmentő berendezést, mikrohullámú sütőt vagy porszívót az UPS-hez. A túlmelegedés veszélyének elkerülése érdekében ne takarja le az UPS hűtőrácsait és ne tegye ki a készüléket közvetlen napfény hatásának, ne helyezze hőt kibocsátó berendezés mellé, mint például a fűtőtestek. Ne nyissa fel vagy rongálja meg az akkumulátort. A kiáramló elektrolit káros lehet a bőrre és szemre. Hatása akár mérgező is lehet. Figyelem! Fennáll az áramütés veszélye. Még akkor is érintkezhet veszélyes feszültség az akkumulátor miatt, ha megszüntette a készülék csatlakozását a hálózati áramforrással. Az akkumulátor csatlakozását meg kell szüntetni a pozitív és negatív pólusoknál, ha karbantartást végez, vagy javítani kell a készüléket. 8

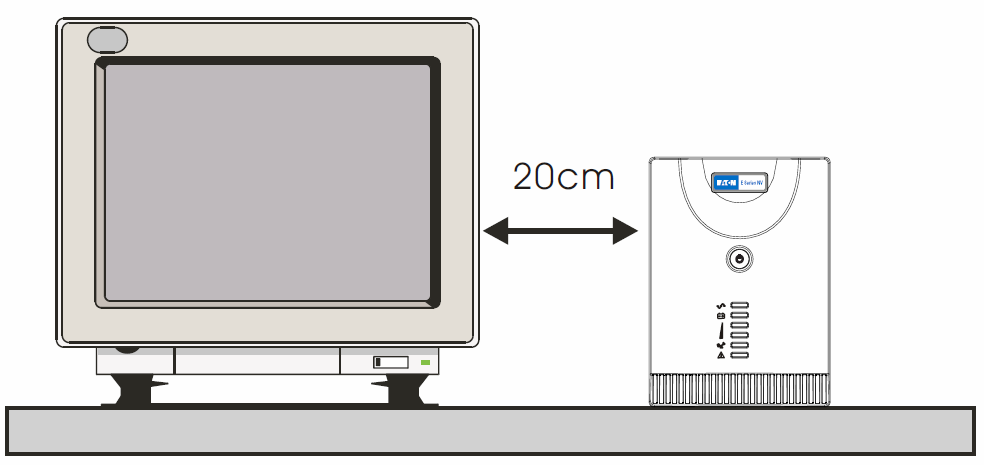

9 Üzembe helyezés és működtetés A szünetmentes áramforrás üzembe helyezése nagyon egyszerű feladat, csak az itt leírt lépéseket kell követnie. Ügyeljen rá, hogy az üzemi kapcsolót ON pozícióban kell tartania, máskülönben az UPS tiltva van, és a fogyasztó nem védett az áramkimaradás ellen. 1 Vizsgálat Csomagolja ki az UPS-t és ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha bármilyen sérülést talál, csomagolja vissza és vigye vissza a vásárlás helyére. 2 Elhelyezés Olyan védett környezetbe helyezze, ahol megfelelő a légáramlás a készülék körül, nincs túlzott por, nincsenek korrozív gázok és áramot vezető szennyeződések. Ne használja az UPS-t olyan környezetben, ahol a környezeti hőmérséklet vagy páratartalom magas. Helyezze az UPS-t távol a monitortól (legalább 20 cm-re), hogy elkerülje a zavarok kialakulását. 3 Töltés A készülék belső akkumulátorát a gyárban teljesen feltöltötték, bár ennek ellenére a szállítás során a töltés elveszhet, és lemerültnek mutatkozhat használat előtt. Csatlakoztassa a készüléket egy megfelelő konnektoraljzathoz, és hagyja úgy legalább 10 órán át, hogy az akkumulátor feltöltődjön. 9

10 10 óra 4 A számítógép csatlakoztatása Csatlakoztasson minden aljzathoz az UPS hátoldalán egy számítástechnikai eszközt. 5 Modem/telefonvonal csatlakoztatás Csatlakoztassa a bejövő Internet vonalat az In aljzatba a készülék hátoldalán. Egy másik Internet vezetéket csatlakoztasson az UPS hátoldalán található Out aljzathoz, majd másik végét a modem bemeneti aljzathoz az alábbi ábra szerint. 10

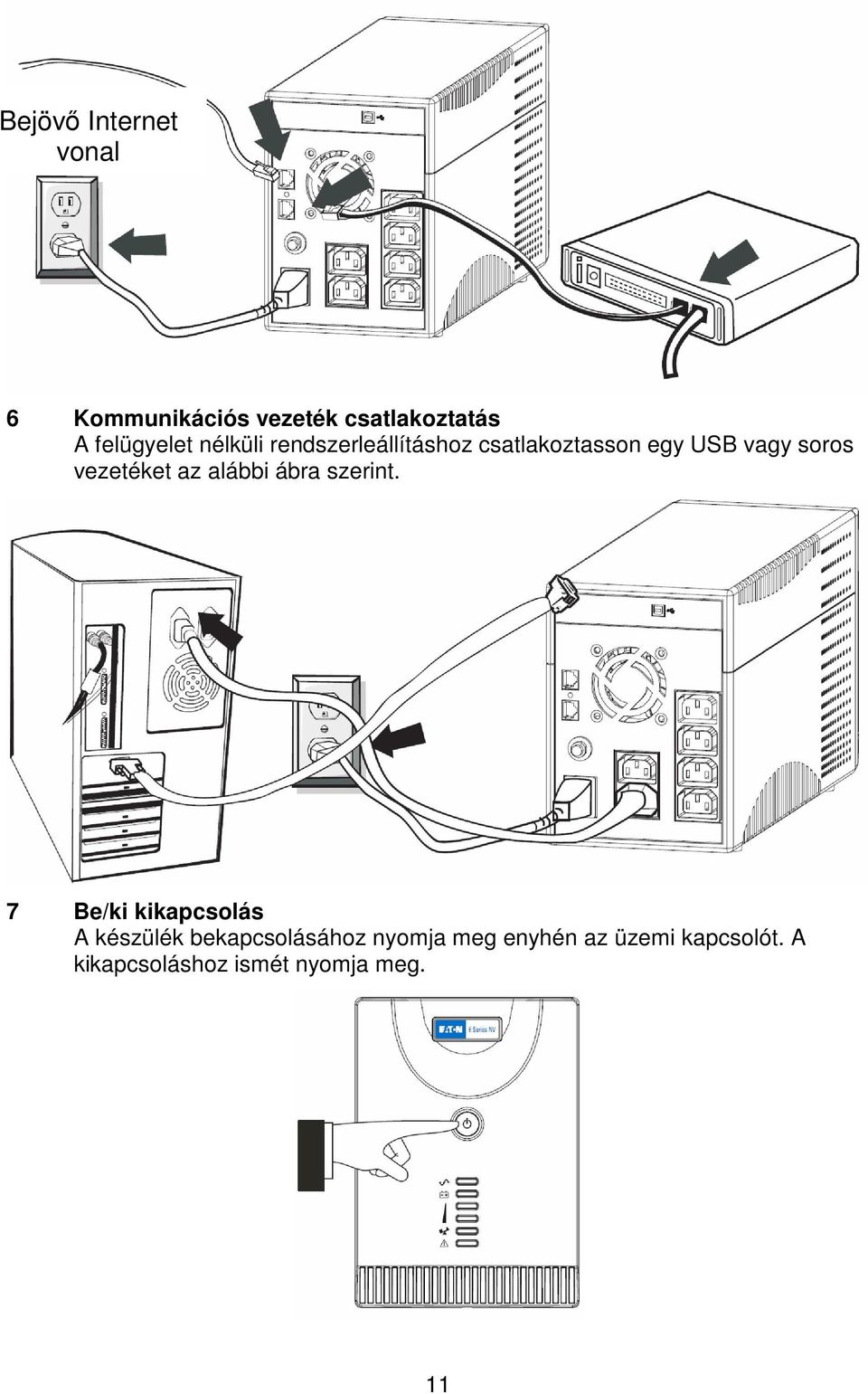

11 Bejövő Internet vonal 6 Kommunikációs vezeték csatlakoztatás A felügyelet nélküli rendszerleállításhoz csatlakoztasson egy USB vagy soros vezetéket az alábbi ábra szerint. 7 Be/ki kikapcsolás A készülék bekapcsolásához nyomja meg enyhén az üzemi kapcsolót. A kikapcsoláshoz ismét nyomja meg. 11

12 8 Indítás akkumulátorról Az akkumulátorról történő indítás funkció lehetővé teszi az UPS bekapcsolását akkor is, ha a hálózati áramforrás nem áll rendelkezésre, és az akkumulátor teljesen fel van töltve. Egyszerűen nyomja meg a kapcsolót az UPS bekapcsolásához. 9 Az akkumulátor cseréje Kövesse az 1-3 ábrákat az akkumulátor cseréjéhez. Szüntessen meg minden csatlakozást az akkumulátor cseréje előtt. Csavarozza le az előlapot Távolítsa el az előlapot 1. ábra Távolítsa el az akkumulátor fedelét 2. ábra Az akkumulátorfedél eltávolítása után óvatosan vegye ki az akkumulátorokat, megszüntetve a két vezeték csatlakozását a készülékkel. A cseréhez mindig ugyanolyan típusú akkumulátort használjon, és a régi akkumulátorokat a helyi előírásoknak megfelelően helyezze el hulladékként. 12

13 3. ábra A cseréhez mindig ugyanolyan típusú akkumulátort használjon, és a régi akkumulátorokat a helyi előírásoknak megfelelően helyezze el hulladékként. WinPower szoftver A WinPower egy új UPS megfigyelő szoftver, mely felhasználóbarát felületet kínál a megfigyeléshez és az UPS vezérléséhez. Ez az egyedi szoftver biztonságos automatikus kikapcsolást kínál több számítógép számára áramszünet esetén. A szoftverrel a felhasználók megfigyelhetik és vezérelhetik bármely UPS-t a hálózaton, mindegy milyen messze helyezkednek el tőle. Telepítése eljárás: Olvassa el a WinPower szoftver útmutatójának telepítési lépéseit vagy az olvass el fájlt a szoftver CD lemezen a részletek tekintetében. 13
