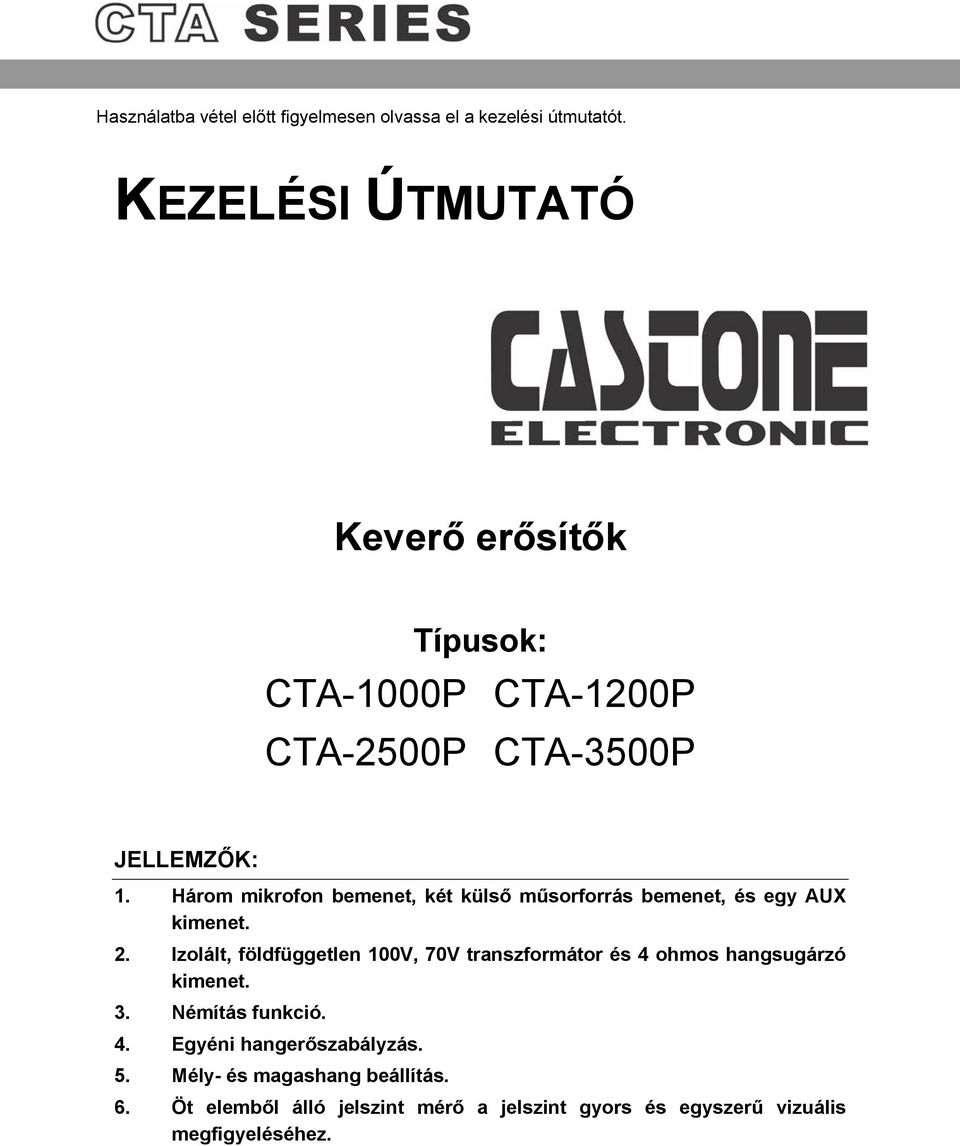

1 Használatba vétel előtt figyelmesen olvassa el a kezelési útmutatót. KEZELÉSI ÚTMUTATÓ Keverő erősítők Típusok: CTA-1000P CTA-1200P CTA-2500P CTA-3500P JELLEMZŐK: 1. Három mikrofon bemenet, két külső műsorforrás bemenet, és egy AUX kimenet. 2. Izolált, földfüggetlen 100V, 70V transzformátor és 4 ohmos hangsugárzó kimenet. 3. Némítás funkció. 4. Egyéni hangerőszabályzás. 5. Mély- és magashang beállítás. 6. Öt elemből álló jelszint mérő a jelszint gyors és egyszerű vizuális megfigyeléséhez.

Három mikrofon bemenet, két külső műsorforrás bemenet, és egy AUX kimenet. 2.

2 Figyelem! A tűzveszély és áramütés elkerülése érdekében ne használja a készüléket esőben illetve erősen párás légtérben. Az áramütés elkerülése érdekében ne távolítsa el a készülék burkolatát. A készülékben található alkatrészek javítását csak szakember végezheti. A háromszögben található villám a készülékben található szigetelés nélküli vezetékre utal, ami áramütés veszélyét jelentheti. A háromszögben elhelyezett felkiáltójel, arra figyelmeztet, hogy a készülékhez mellékelt dokumentációban a működtetéshez fontos útmutatások találhatók. BIZTONSÁGI ELŐÍRÁSOK 1 Olvassa el az utasításokat. 2 Őrizze meg az útmutatót. 3 Tartsa be a figyelmeztetéseket. 4 Kövesse az utasításokat. 5 Ne használja a készüléket víz közelében. 6 Csak száraz ruhával végezze a tisztítást. 7 Ne takarja el a szellőzőnyílásokat. A készüléket a gyártó által meghatározott módon helyezze el. 8 A készüléket ne helyezze hőforrás közelébe, így pl.: radiátor, hősugárzó, kályha közelébe ne tegye. 10 A hálózati vezetékeket úgy helyezze el, hogy ne azokon keresztül járjon, és ne törjenek meg a rájuk helyezett tárgyaktól. Különösen a csatlakozóknál, elosztóknál, és a vezetékeknek a készülék hátulján lévő csatlakozásainál figyeljen. 11 Csak a gyártó által jóváhagyott kiegészítőket használja. 12 A készüléket csak a gyártó által is ajánlott állványra helyezze. A mozgatható állványok áthelyezésekor vigyázzon. Hirtelen vagy erőszakos mozdulatok, illetve az egyenetlen felszín könnyen okozhatják az állvány felborulását. 13 Ha a készüléket hosszabb ideig nem használja, vagy villámlással járó vihar esetén szüntesse meg a hálózati vezeték csatlakozását. 14 A készüléket csak szakember javíthatja, ha a hálózati csatlakozóvezeték vagy a csatlakozó megsérült, folyadék, illetve idegen tárgy került a készülékbe, a készüléket eső érte, a készülék nem rendeltetésszerűen működik, a működésében jelentős változás mutatkozik, vagy a készülék leesett. 15 Javítást igénylő hiba Szüntesse meg a hálózati vezeték csatlakozását és forduljon szakemberhez a következő esetekben: A A hálózati csatlakozókábel vagy a csatlakozó megsérült. B Folyadék, vagy idegen tárgy került a készülékbe. C A készüléket eső érte. D A készülék nem rendeltetésszerűen működik, vagy a működésében jelentős változás mutatkozik. Csak azokat a kezelőszerveket használja, melyet ez a kezelési útmutató ismertet, mivel a nem megfelelő beállítás sérülést okozhat és gyakran komoly munkát igényel a szerviz részéről, hogy a készülék ismét megfelelően üzemeljen. E A készülék leesett, vagy a burkolat megsérült. F Ha a készülék teljesítményében olyan jelentős változás következik be, melyet mindenképpen meg kell mutatni a szerviznek. 16 Készülékbe került tárgyak és folyadékok Ügyeljen arra, hogy a készülékbe ne kerülhessenek idegen tárgyak a szellőzőnyílásokon keresztül, mivel hozzáérhetnek nagy feszültségű pontokhoz vagy rövidzárlatot okozhatnak, ami tüzet vagy elektromos áramütést okozhat. A készüléket ne tegye ki freccsenő vagy csöpögő víznek, és ne helyezzen vízzel teli tárgyakat a tetejére, mint például vázát. Ne helyezzen gyertyát vagy bármilyen égő tárgya a készülék tetejére. 17 Elemek Mindig tartsa be a környezetvédelmi előírásokat és a helyi törvényeket az elemek megsemmisítésekor. 18 Amennyiben a készüléket beépíti egy szekrénybe vagy polcra, biztosítson számára megfelelő szellőzést. Hagyjon 20 centiméter helyet a készülék felső része felett, illetve oldalainál, valamint 10 centiméter helyet a hátsó részénél. A polc vagy szekrény hátsó sarka a készülék felett 10 centiméterre legyen a hátsó takarólemeztől vagy faltól, ezzel helyet biztosítva a meleg levegő eltávozásának. 2

A háromszögben elhelyezett felkiáltójel, arra figyelmeztet, hogy a készülékhez mellékelt dokumentációban a működtetéshez fontos útmutatások találhatók.

3 ELŐLAP 1 Hibát jelző LED A készülék bekapcsolása után a végerősítő fokozat meghibásodása, túlterhelése esetén jelez, hangjelzéssel kiegészítve. 2 Jelszint mérő A kimeneti jelszintet mutatja meg. 3 Üzemi kapcsoló A készülék áramellátását végzi. A kétállású kapcsolóval kapcsolhatja be vagy ki a készüléket. 4 Mélyhang szabályzó Beállítja a mélyhangok arányát. 5 Magashang szabályzó Beállítja a magashangok arányát. 6 Mikrofon hangerőszabályzó Beállítja a mikrofon hangerejét. 7 AUX hangerőszabályzó Beállítja az AUX hangerőt. 8 MIC1 bemeneti aljzat Csatlakoztassa aszimmetrikus ohmos mikforonhoz, ¼ jack csatlakozódugóval. Ha jel kerül a MIC1 bemenetre, akkor bekapcsol a némítás funkció. Megjegyzés: Ha mind az öt jelző világít (+10 db), akkor az a hang torzítását jelzi. Ilyen esetben állítsa be úgy a hangerőt, hogy a 4-es (+8 db) és 5-ös (+10 db) LED jelző villogjon. 3

5 Magashang szabályzó Beállítja a magashangok arányát. 6 Mikrofon hangerőszabályzó Beállítja a mikrofon hangerejét. 7 AUX hangerőszabályzó Beállítja az AUX hangerőt.

4 HÁTOLDAL 1 Hálózati biztosíték Megakadályozza a túláram kialakulását. Csak a gyártó által használt típusra cserélhető! 2 Hálózati csatlakozóaljzat A hálózati áramforráshoz csatlakozik. 3 Kimeneti aljzatok A hangsugárzókhoz csatlakoznak. 4 MIC2, 3 bemenetek Csatlakoztassa aszimmetrikus ohmos mikforonokhoz, ¼ jack csatlakozódugóval. A MIC2 és MIC3 jele némításra jerök, ha jel kerül a MIC1 bemenetre. 5 AUX1 és AUX2 bemenetek Csatlakoztassa külső készülékhez. 6 AUX kimenet Csatlakoztassa további erősítőhöz. 7 Némítás szabályzó A némítás mértéket állíthatja be. Megjegyzés: Hangsugárzók csatlakoztatásánál csak egy pár kimeneti aljzatot használjon. Némítás funkció Ez az erősítő némítás funkcióval rendelkezik. A MIC2, MIC3, AUX1 és AUX2 bemenetek automatikusan némításra kerülnek a MIC1 bemenet által (a MIC1 bemenet minden más bemenettel szemben elsőbbséget élvez). A némítás szintje a 0 ~ -30 db tartományban állítható be a hátoldali némítás szabályzóval. -30dB 0dB 4

A MIC2 és MIC3 jele némításra jerök, ha jel kerül a MIC1 bemenetre. 5 AUX1 és AUX2 bemenetek Csatlakoztassa külső készülékhez. 6 AUX kimenet Csatlakoztassa további erősítőhöz.

5 MŰSZAKI ADATOK Típus CTA-1000P CTA-1200P CTA-2500P CTA-3500P Teljesítmény (R.M.S.) Kimeneti szabályzás Hangsugárzó kimenet AUX kimenet Bemenetek Frekvenciamenet Torzítás 60 W 120 W 250 W 350 W Kevesebb, mint 3 db, terhelés nélkül és teljes terheléssel 4 ohm szimmetrikus, 70 V, 100 V (földfüggetlenül) 600 Ω 1 V (0 dbv) Mic 1,2,3: 600 Ω, 2,0 mv (-54 dbv), aszimmetrikus AUX 1,2: 10 KΩ / -3 db, 150 mv (-20 dbv), aszimmetrikus 80 Hz 19 khz Kevesebb, mint 0,18 % 1 khz-en, 70 V-nál Hangszín Mélyhang: ± 10 db 100 Hz-nél Magashang: ± 10 db 12 khz-nél Védelem Hálózati biztosíték 1, egyenfeszültség, túlterhelés, rövidzárlat Némítás funkció A MIC1 bemenet elsőbbséget élvez minden bemenettel szemben, 0 ~ -30 db némítással Hálózati feszültség V, 50/60 Hz váltakozó feszültség Teljesítményfelvétel 100 W 200 W 400 W 600 W Méretek (mm) Bruttó tömeg 9,5 kg 10,5 kg 11,5 kg 12,5 kg Nettó tömeg 8,5 kg 9,5 kg 10,5 kg 11,5 kg Hálózati biztosíték F2,5A F3,15A F4A F5A A műszaki adatok előzetes bejelentés nélkül megváltozhatnak. 5

db, 150 mv (-20 dbv), aszimmetrikus 80 Hz 19 khz Kevesebb, mint 0,18 % 1 khz-en, 70 V-nál Hangszín Mélyhang: ± 10 db 100 Hz-nél Magashang: ± 10 db 12 khz-nél Védelem Hálózati biztosíték 1,
