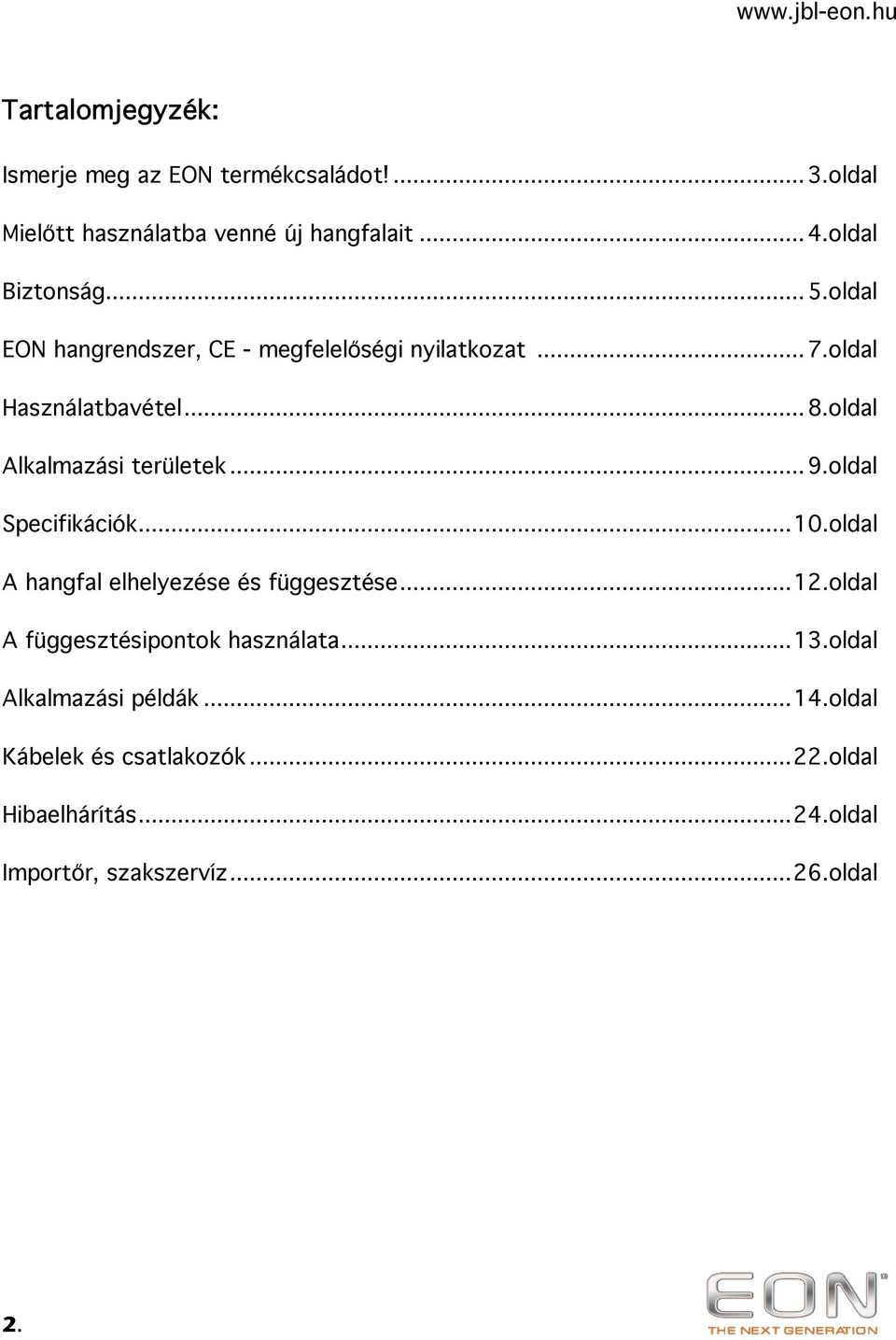

2 Tartalomjegyzék: Ismerje meg az EON termékcsaládot!...3.oldal Mielőtt használatba venné új hangfalait...4.oldal Biztonság...5.oldal EON hangrendszer, CE - megfelelőségi nyilatkozat...7.oldal Használatbavétel...8.oldal Alkalmazási területek...9.oldal Specifikációk...10.oldal A hangfal elhelyezése és függesztése...12.oldal A függesztésipontok használata...13.oldal Alkalmazási példák...14.oldal Kábelek és csatlakozók...22.oldal Hibaelhárítás...24.oldal Importőr, szakszervíz...26.oldal 2.

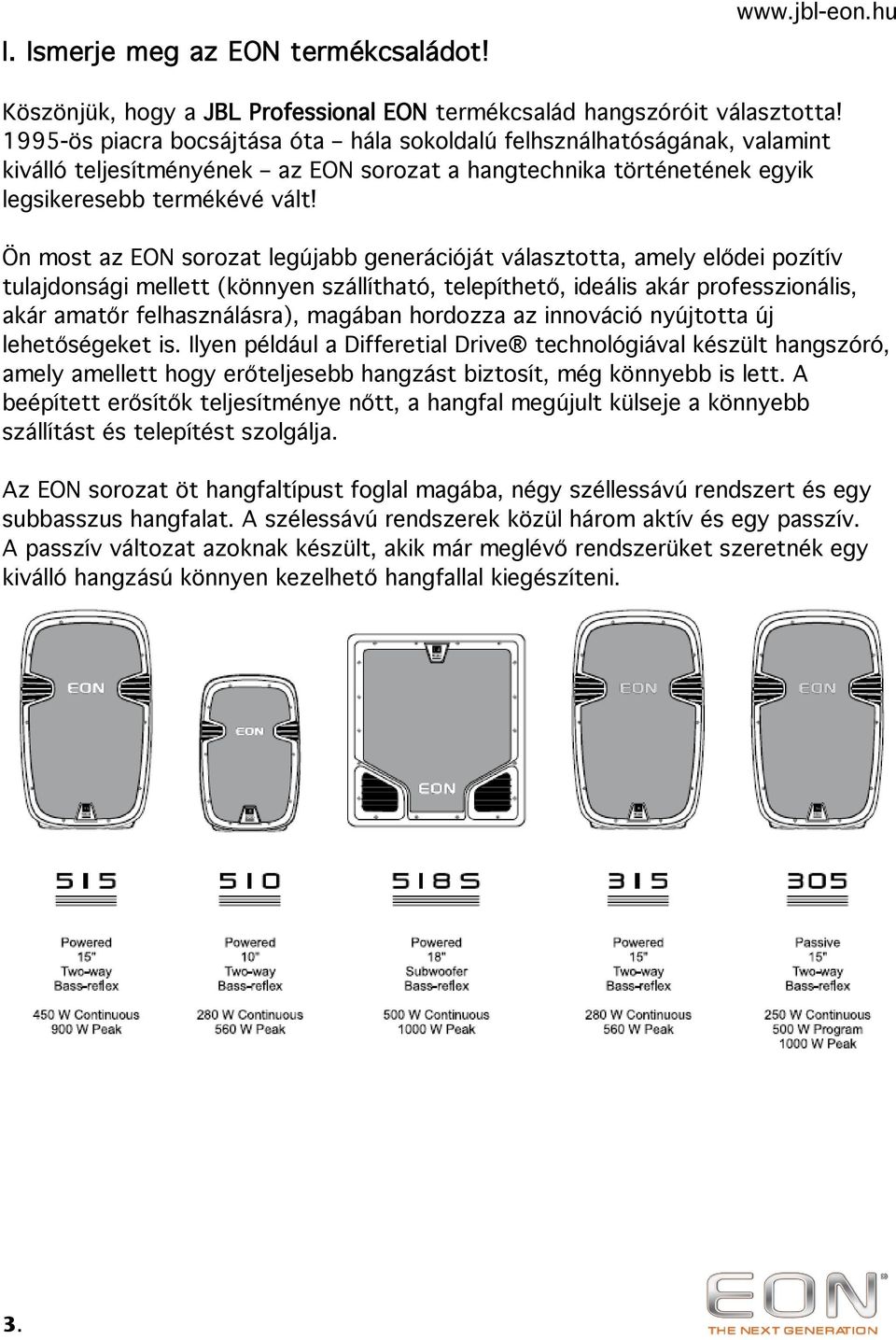

3 I. Ismerje meg az EON termékcsaládot! Köszönjük, hogy a JBL Professional EON termékcsalád hangszóróit választotta! 1995-ös piacra bocsájtása óta hála sokoldalú felhsználhatóságának, valamint kiválló teljesítményének az EON sorozat a hangtechnika történetének egyik legsikeresebb termékévé vált! Ön most az EON sorozat legújabb generációját választotta, amely elődei pozítív tulajdonsági mellett (könnyen szállítható, telepíthető, ideális akár professzionális, akár amatőr felhasználásra), magában hordozza az innováció nyújtotta új lehetőségeket is. Ilyen például a Differetial Drive technológiával készült hangszóró, amely amellett hogy erőteljesebb hangzást biztosít, még könnyebb is lett. A beépített erősítők teljesítménye nőtt, a hangfal megújult külseje a könnyebb szállítást és telepítést szolgálja. Az EON sorozat öt hangfaltípust foglal magába, négy széllessávú rendszert és egy subbasszus hangfalat. A szélessávú rendszerek közül három aktív és egy passzív. A passzív változat azoknak készült, akik már meglévő rendszerüket szeretnék egy kiválló hangzású könnyen kezelhető hangfallal kiegészíteni. 3.

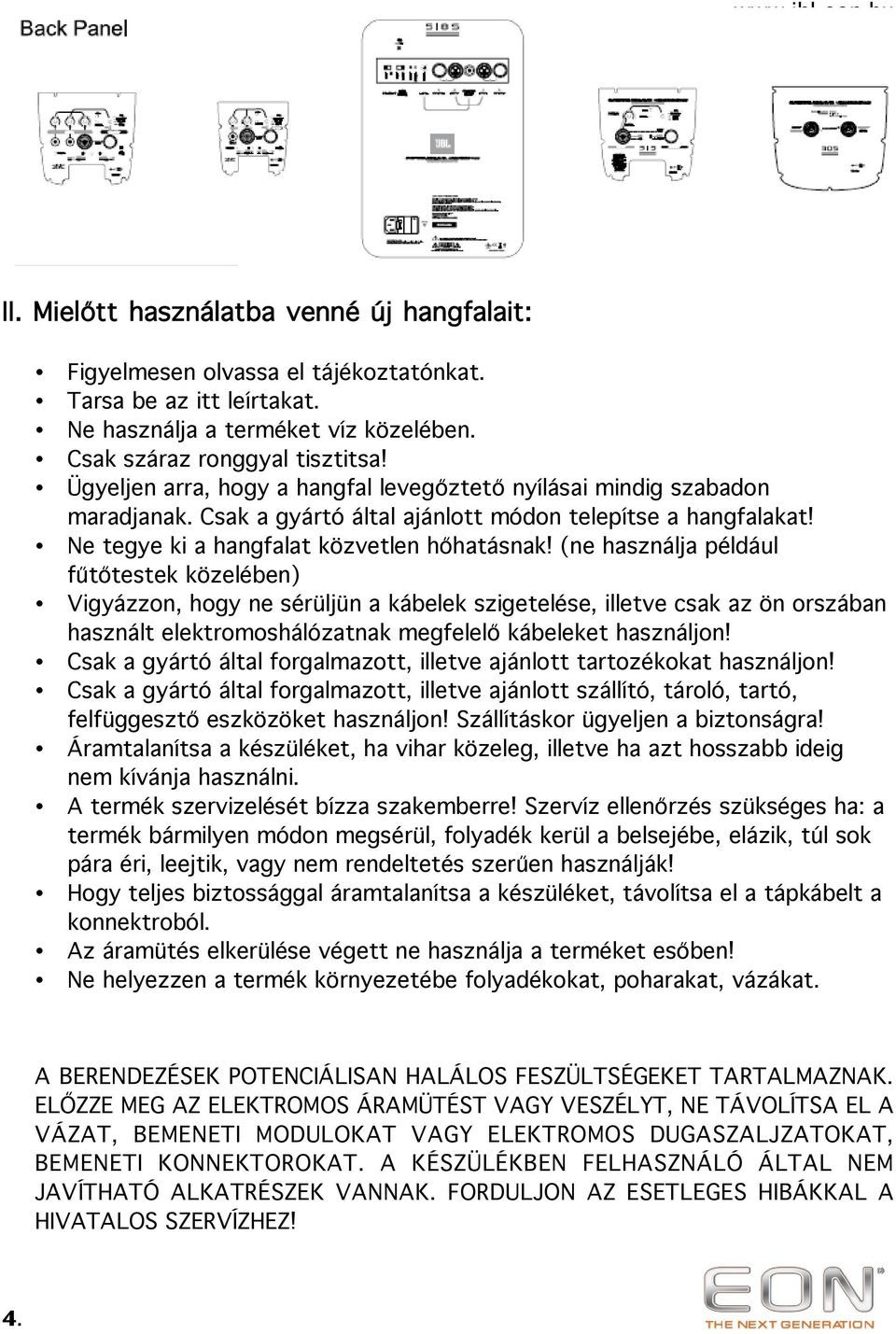

4 II. Mielőtt használatba venné új hangfalait: Figyelmesen olvassa el tájékoztatónkat. Tarsa be az itt leírtakat. Ne használja a terméket víz közelében. Csak száraz ronggyal tisztitsa! Ügyeljen arra, hogy a hangfal levegőztető nyílásai mindig szabadon maradjanak. Csak a gyártó által ajánlott módon telepítse a hangfalakat! Ne tegye ki a hangfalat közvetlen hőhatásnak! (ne használja például fűtőtestek közelében) Vigyázzon, hogy ne sérüljün a kábelek szigetelése, illetve csak az ön orszában használt elektromoshálózatnak megfelelő kábeleket használjon! Csak a gyártó által forgalmazott, illetve ajánlott tartozékokat használjon! Csak a gyártó által forgalmazott, illetve ajánlott szállító, tároló, tartó, felfüggesztő eszközöket használjon! Szállításkor ügyeljen a biztonságra! Áramtalanítsa a készüléket, ha vihar közeleg, illetve ha azt hosszabb ideig nem kívánja használni. A termék szervizelését bízza szakemberre! Szervíz ellenőrzés szükséges ha: a termék bármilyen módon megsérül, folyadék kerül a belsejébe, elázik, túl sok pára éri, leejtik, vagy nem rendeltetés szerűen használják! Hogy teljes biztossággal áramtalanítsa a készüléket, távolítsa el a tápkábelt a konnektroból. Az áramütés elkerülése végett ne használja a terméket esőben! Ne helyezzen a termék környezetébe folyadékokat, poharakat, vázákat. A BERENDEZÉSEK POTENCIÁLISAN HALÁLOS FESZÜLTSÉGEKET TARTALMAZNAK. ELŐZZE MEG AZ ELEKTROMOS ÁRAMÜTÉST VAGY VESZÉLYT, NE TÁVOLÍTSA EL A VÁZAT, BEMENETI MODULOKAT VAGY ELEKTROMOS DUGASZALJZATOKAT, BEMENETI KONNEKTOROKAT. A KÉSZÜLÉKBEN FELHASZNÁLÓ ÁLTAL NEM JAVÍTHATÓ ALKATRÉSZEK VANNAK. FORDULJON AZ ESETLEGES HIBÁKKAL A HIVATALOS SZERVÍZHEZ! 4.

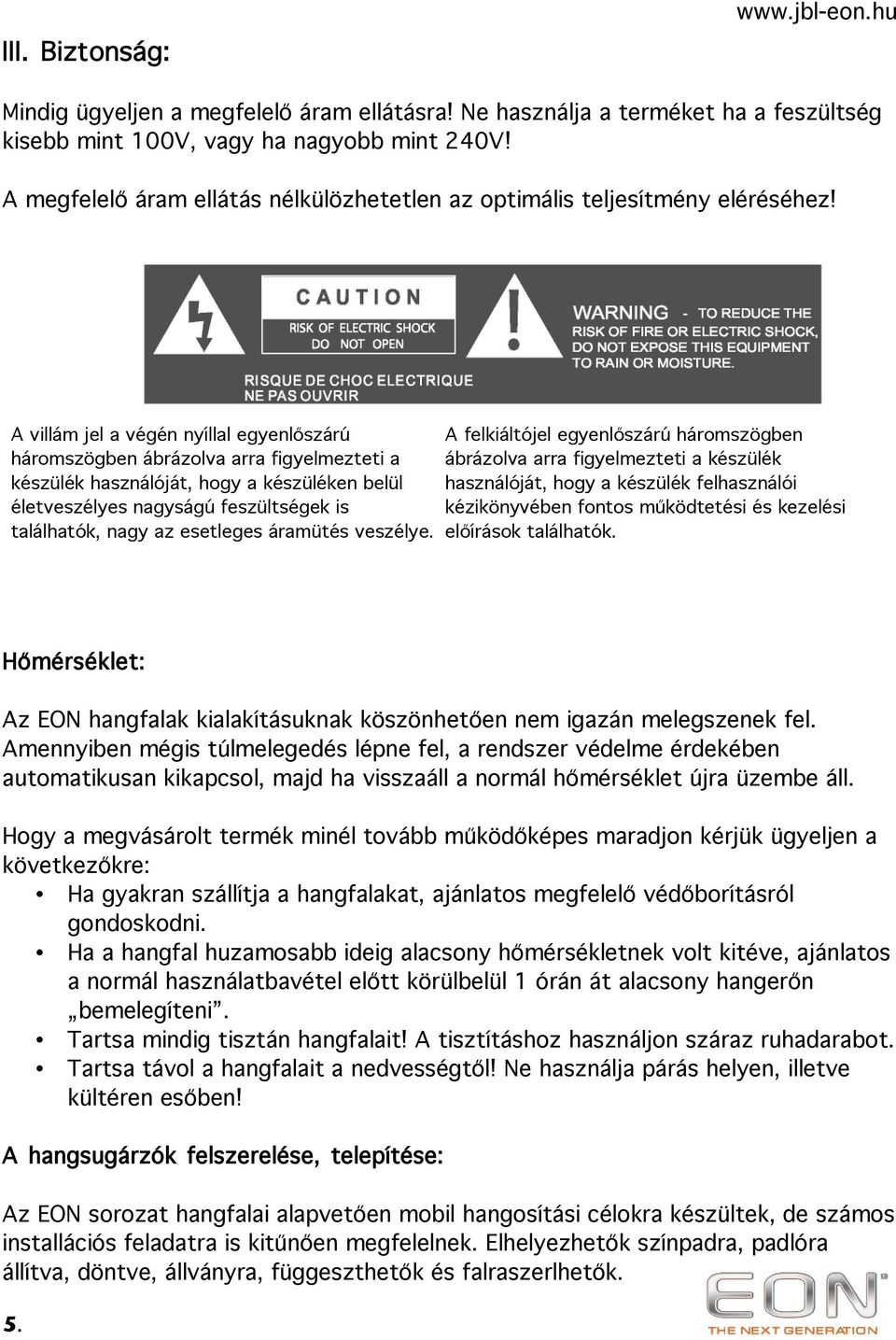

5 III. Biztonság: Mindig ügyeljen a megfelelő áram ellátásra! Ne használja a terméket ha a feszültség kisebb mint 100V, vagy ha nagyobb mint 240V! A megfelelő áram ellátás nélkülözhetetlen az optimális teljesítmény eléréséhez! A villám jel a végén nyíllal egyenlőszárú háromszögben ábrázolva arra figyelmezteti a készülék használóját, hogy a készüléken belül életveszélyes nagyságú feszültségek is találhatók, nagy az esetleges áramütés veszélye. A felkiáltójel egyenlőszárú háromszögben ábrázolva arra figyelmezteti a készülék használóját, hogy a készülék felhasználói kézikönyvében fontos működtetési és kezelési előírások találhatók. Hőmérséklet: Az EON hangfalak kialakításuknak köszönhetően nem igazán melegszenek fel. Amennyiben mégis túlmelegedés lépne fel, a rendszer védelme érdekében automatikusan kikapcsol, majd ha visszaáll a normál hőmérséklet újra üzembe áll. Hogy a megvásárolt termék minél tovább működőképes maradjon kérjük ügyeljen a következőkre: Ha gyakran szállítja a hangfalakat, ajánlatos megfelelő védőborításról gondoskodni. Ha a hangfal huzamosabb ideig alacsony hőmérsékletnek volt kitéve, ajánlatos a normál használatbavétel előtt körülbelül 1 órán át alacsony hangerőn bemelegíteni. Tartsa mindig tisztán hangfalait! A tisztításhoz használjon száraz ruhadarabot. Tartsa távol a hangfalait a nedvességtől! Ne használja párás helyen, illetve kültéren esőben! A hangsugárzók felszerelése, telepítése: Az EON sorozat hangfalai alapvetően mobil hangosítási célokra készültek, de számos installációs feladatra is kitűnően megfelelnek. Elhelyezhetők színpadra, padlóra állítva, döntve, állványra, függeszthetők és falraszerlhetők. 5.

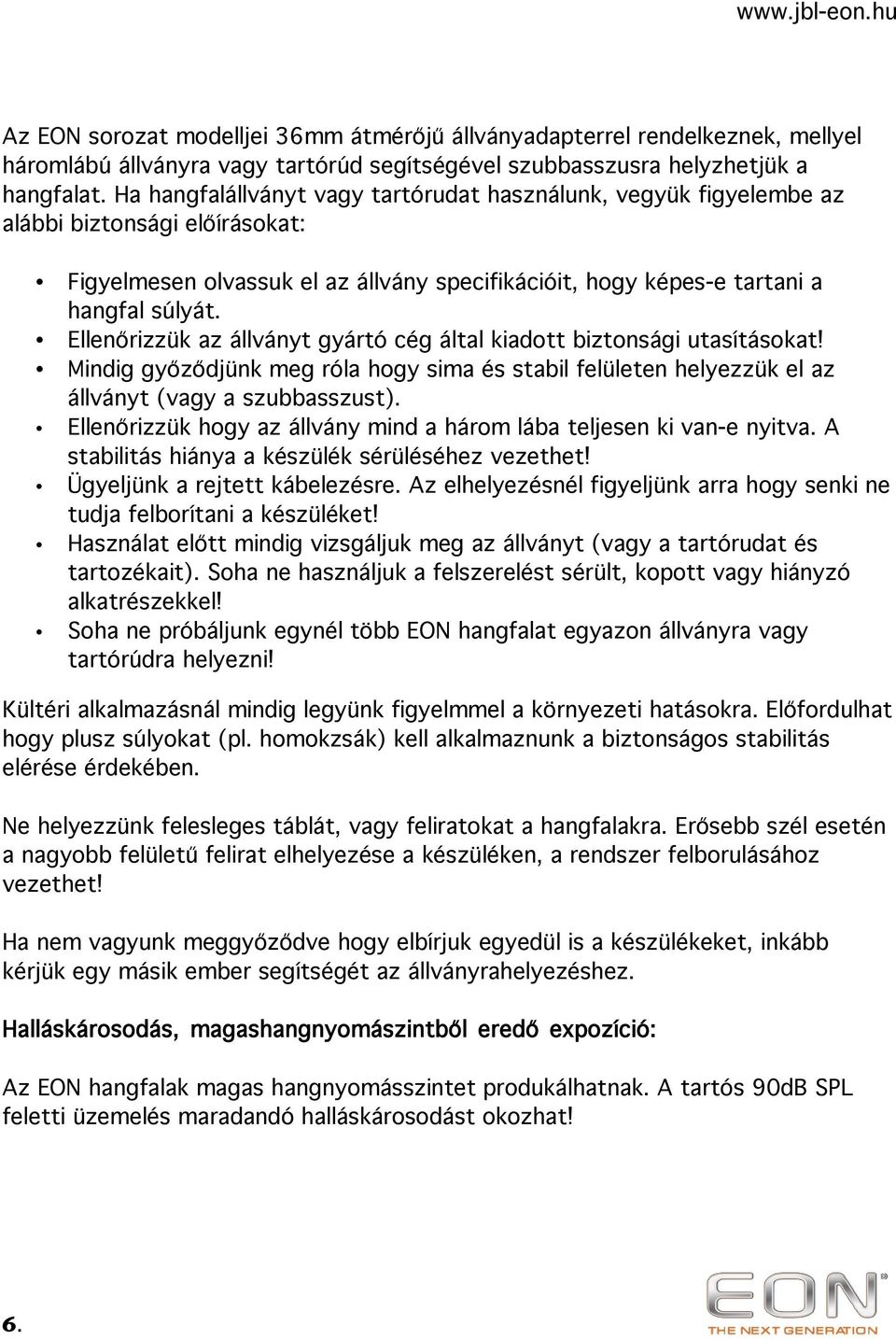

6 Az EON sorozat modelljei 36mm átmérőjű állványadapterrel rendelkeznek, mellyel háromlábú állványra vagy tartórúd segítségével szubbasszusra helyzhetjük a hangfalat. Ha hangfalállványt vagy tartórudat használunk, vegyük figyelembe az alábbi biztonsági előírásokat: Figyelmesen olvassuk el az állvány specifikációit, hogy képes-e tartani a hangfal súlyát. Ellenőrizzük az állványt gyártó cég által kiadott biztonsági utasításokat! Mindig győződjünk meg róla hogy sima és stabil felületen helyezzük el az állványt (vagy a szubbasszust). Ellenőrizzük hogy az állvány mind a három lába teljesen ki van-e nyitva. A stabilitás hiánya a készülék sérüléséhez vezethet! Ügyeljünk a rejtett kábelezésre. Az elhelyezésnél figyeljünk arra hogy senki ne tudja felborítani a készüléket! Használat előtt mindig vizsgáljuk meg az állványt (vagy a tartórudat és tartozékait). Soha ne használjuk a felszerelést sérült, kopott vagy hiányzó alkatrészekkel! Soha ne próbáljunk egynél több EON hangfalat egyazon állványra vagy tartórúdra helyezni! Kültéri alkalmazásnál mindig legyünk figyelmmel a környezeti hatásokra. Előfordulhat hogy plusz súlyokat (pl. homokzsák) kell alkalmaznunk a biztonságos stabilitás elérése érdekében. Ne helyezzünk felesleges táblát, vagy feliratokat a hangfalakra. Erősebb szél esetén a nagyobb felületű felirat elhelyezése a készüléken, a rendszer felborulásához vezethet! Ha nem vagyunk meggyőződve hogy elbírjuk egyedül is a készülékeket, inkább kérjük egy másik ember segítségét az állványrahelyezéshez. Halláskárosodás, magashangnyomászintből eredő expozíció: Az EON hangfalak magas hangnyomásszintet produkálhatnak. A tartós 90dB SPL feletti üzemelés maradandó halláskárosodást okozhat! 6.

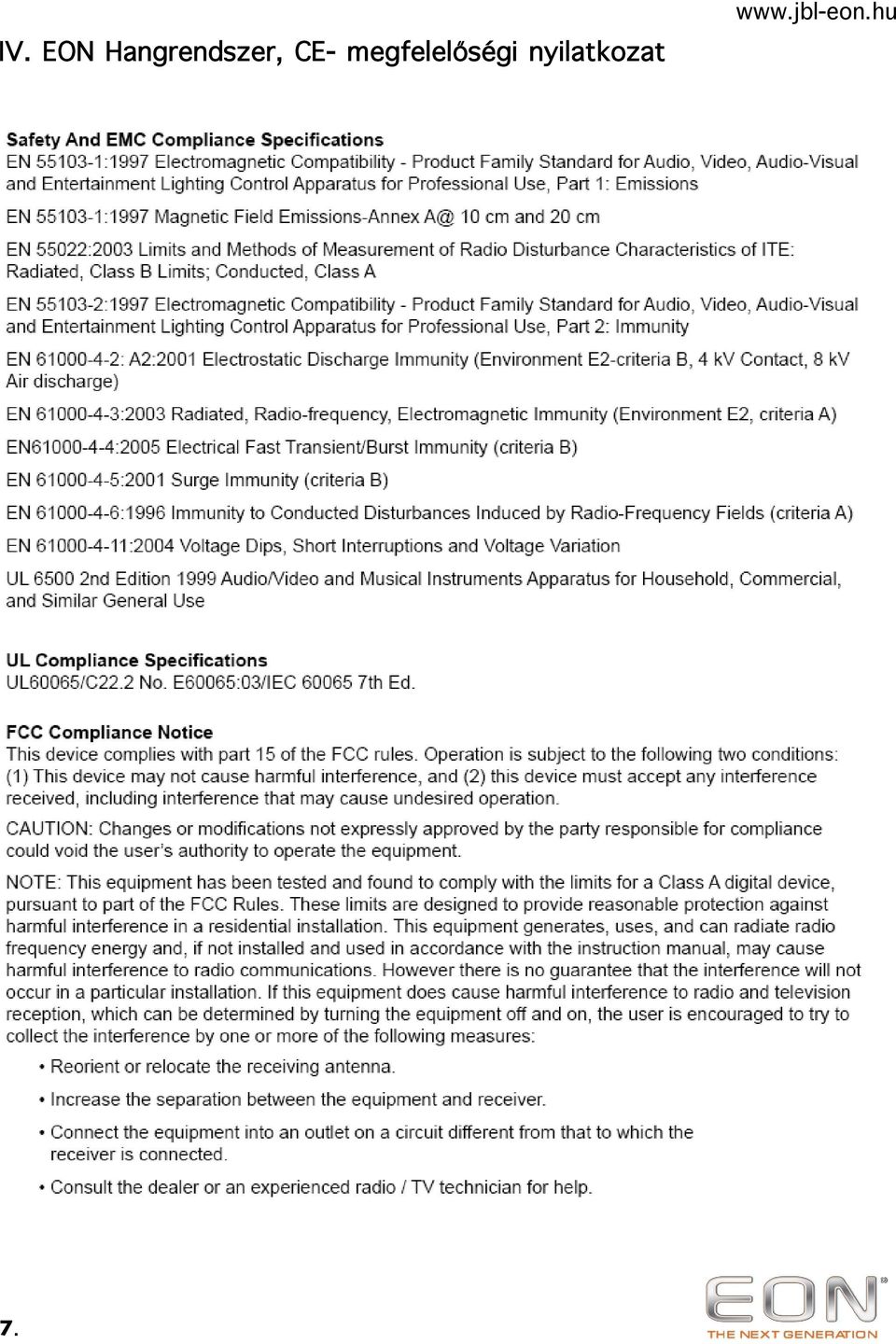

7 IV. EON Hangrendszer, CE- megfelelőségi nyilatkozat 7.

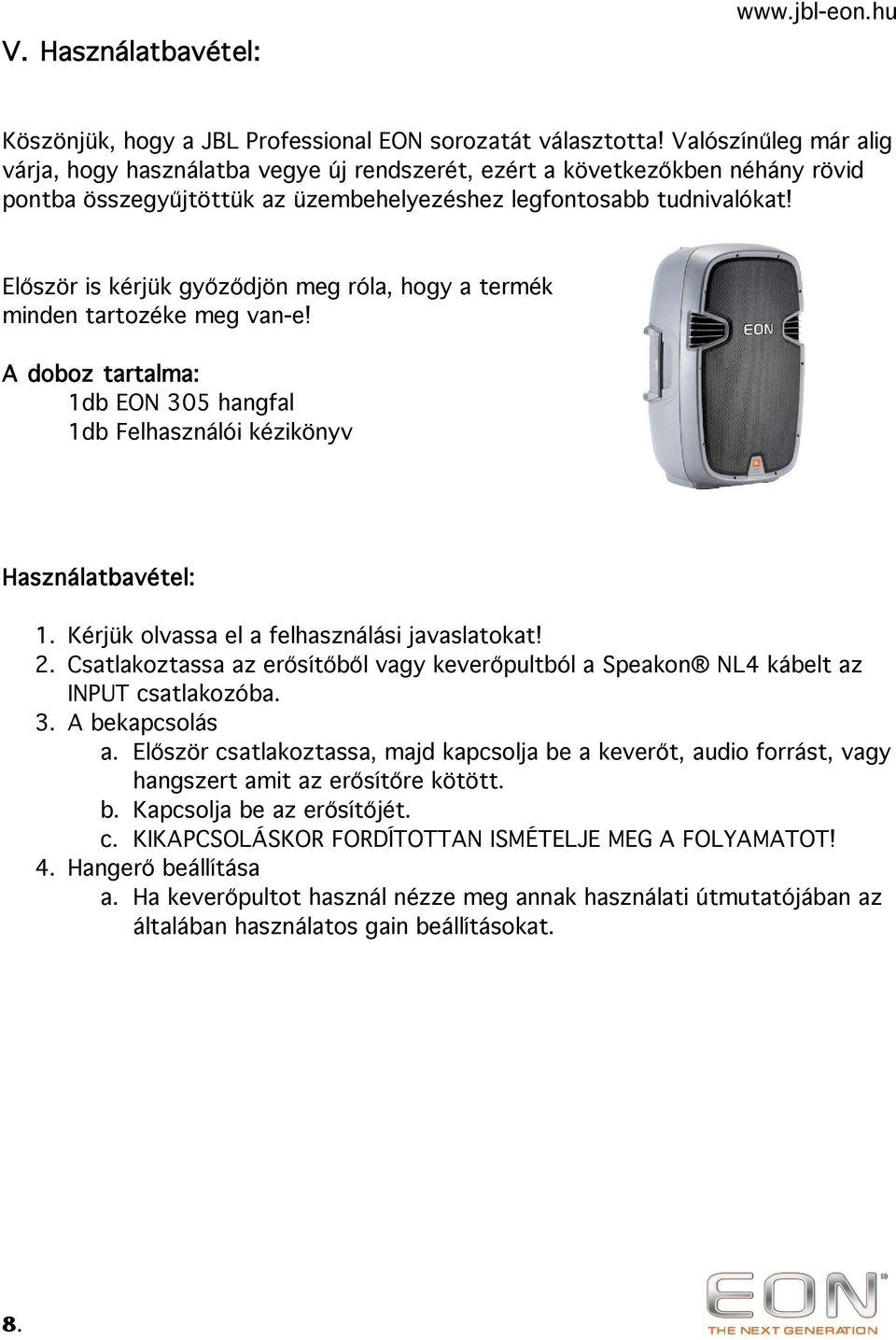

8 V. Használatbavétel: Köszönjük, hogy a JBL Professional EON sorozatát választotta! Valószínűleg már alig várja, hogy használatba vegye új rendszerét, ezért a következőkben néhány rövid pontba összegyűjtöttük az üzembehelyezéshez legfontosabb tudnivalókat! Először is kérjük győződjön meg róla, hogy a termék minden tartozéke meg van-e! A doboz tartalma: 1db EON 305 hangfal 1db Felhasználói kézikönyv Használatbavétel: 1. Kérjük olvassa el a felhasználási javaslatokat! 2. Csatlakoztassa az erősítőből vagy keverőpultból a Speakon NL4 kábelt az INPUT csatlakozóba. 3. A bekapcsolás a. Először csatlakoztassa, majd kapcsolja be a keverőt, audio forrást, vagy hangszert amit az erősítőre kötött. b. Kapcsolja be az erősítőjét. c. KIKAPCSOLÁSKOR FORDÍTOTTAN ISMÉTELJE MEG A FOLYAMATOT! 4. Hangerő beállítása a. Ha keverőpultot használ nézze meg annak használati útmutatójában az általában használatos gain beállításokat. 8.

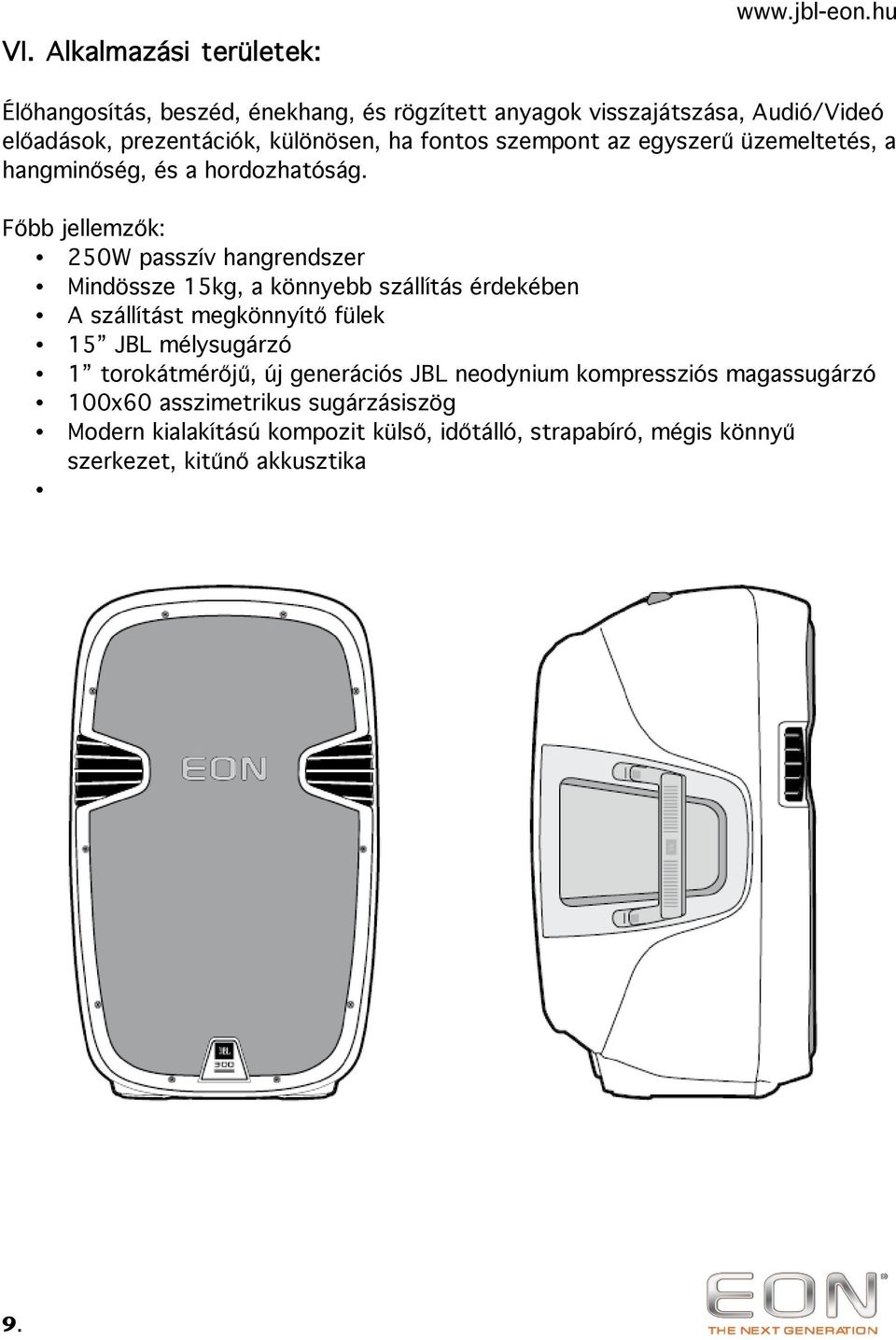

9 VI. Alkalmazási területek: Élőhangosítás, beszéd, énekhang, és rögzített anyagok visszajátszása, Audió/Videó előadások, prezentációk, különösen, ha fontos szempont az egyszerű üzemeltetés, a hangminőség, és a hordozhatóság. Főbb jellemzők: 250W passzív hangrendszer Mindössze 15kg, a könnyebb szállítás érdekében A szállítást megkönnyítő fülek 15 JBL mélysugárzó 1 torokátmérőjű, új generációs JBL neodynium kompressziós magassugárzó 100x60 asszimetrikus sugárzásiszög Modern kialakítású kompozit külső, időtálló, strapabíró, mégis könnyű szerkezet, kitűnő akkusztika 9.

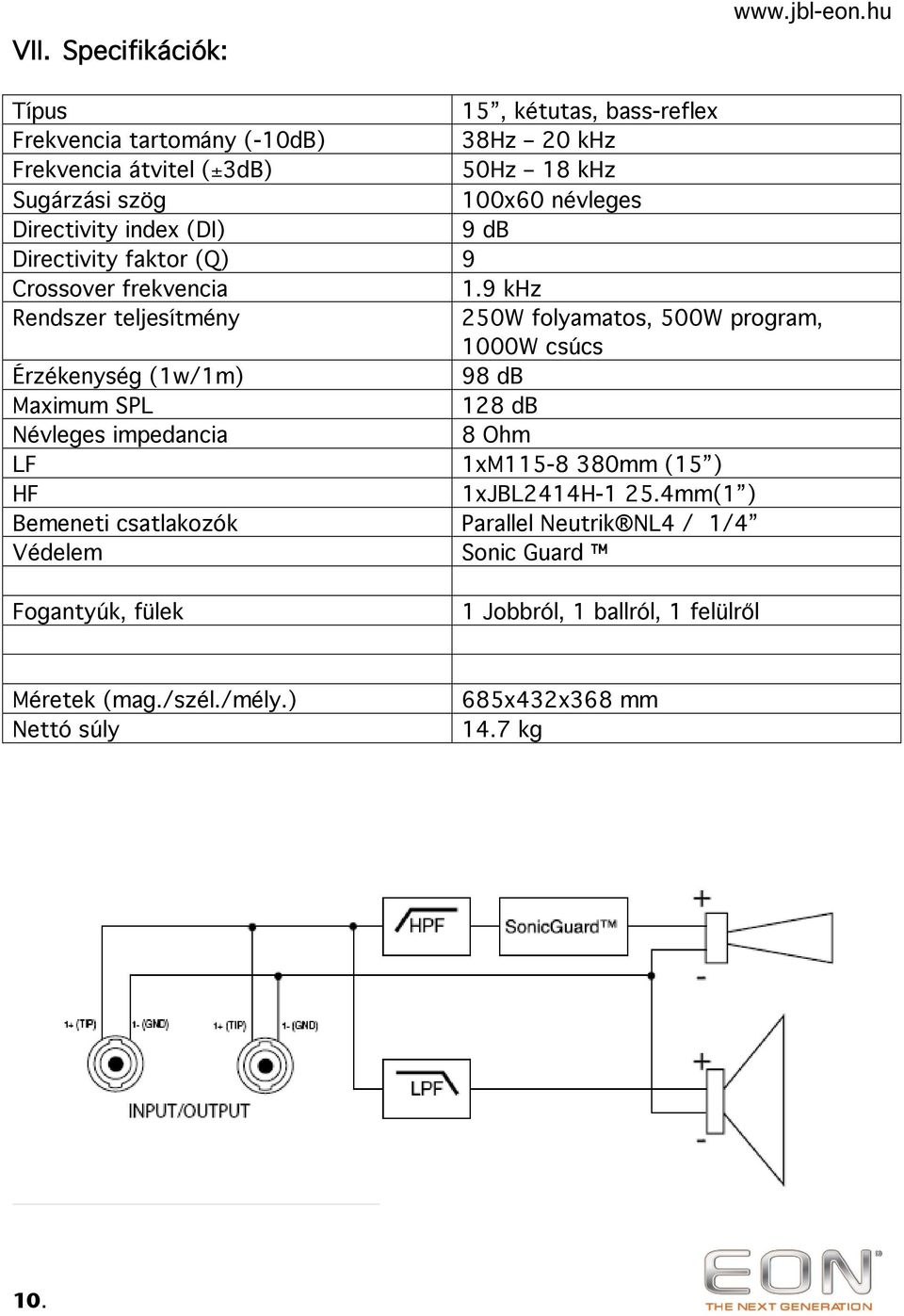

10 VII. Specifikációk: Típus 15, kétutas, bass-reflex Frekvencia tartomány (-10dB) 38Hz 20 khz Frekvencia átvitel (±3dB) 50Hz 18 khz Sugárzási szög 100x60 névleges Directivity index (DI) 9 db Directivity faktor (Q) 9 Crossover frekvencia 1.9 khz Rendszer teljesítmény 250W folyamatos, 500W program, 1000W csúcs Érzékenység (1w/1m) 98 db Maximum SPL 128 db Névleges impedancia 8 Ohm LF 1xM mm (15 ) HF 1xJBL2414H mm(1 ) Bemeneti csatlakozók Parallel Neutrik NL4 / 1/4 Védelem Sonic Guard Fogantyúk, fülek 1 Jobbról, 1 ballról, 1 felülről Méretek (mag./szél./mély.) Nettó súly 685x432x368 mm 14.7 kg 10.

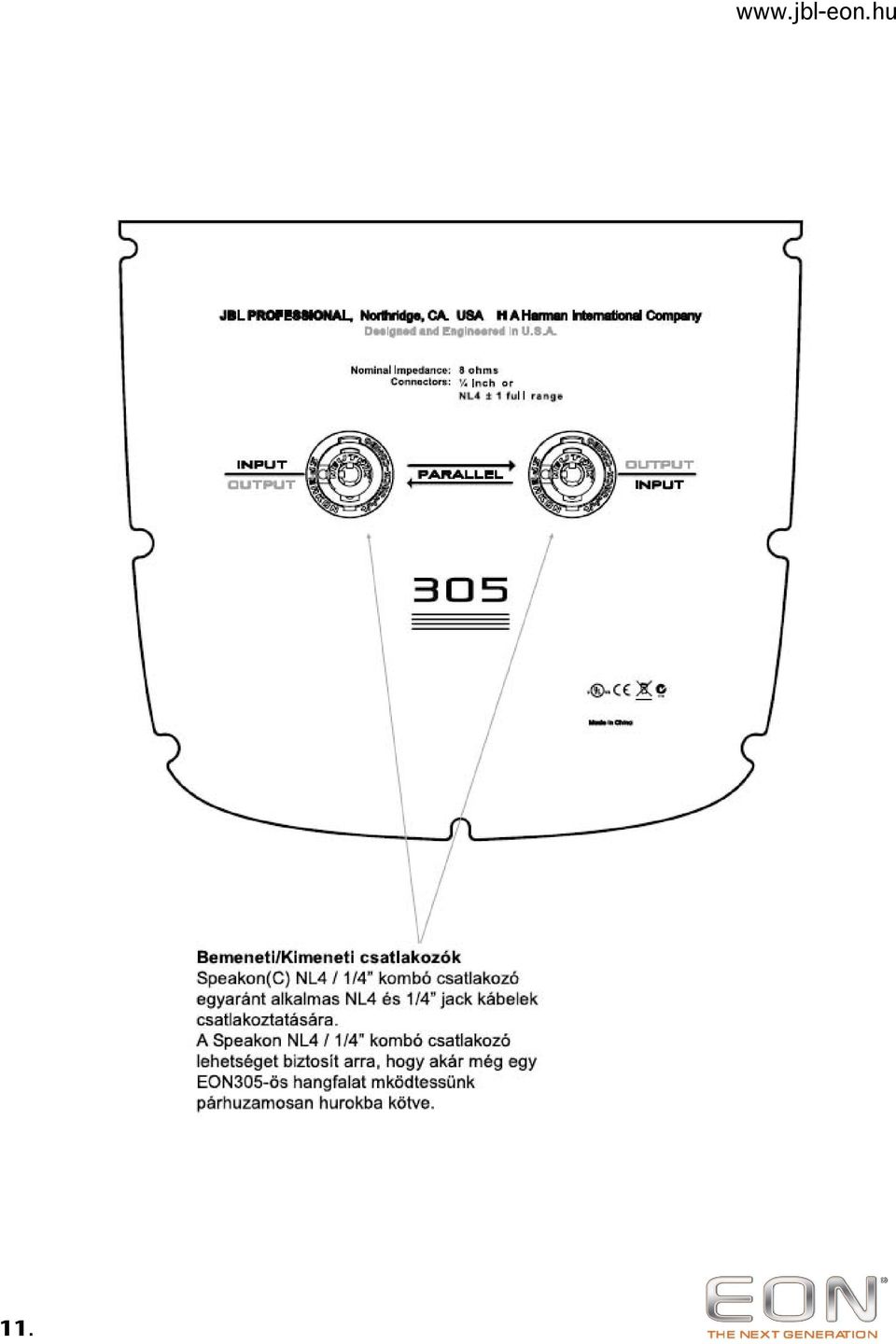

11 11.

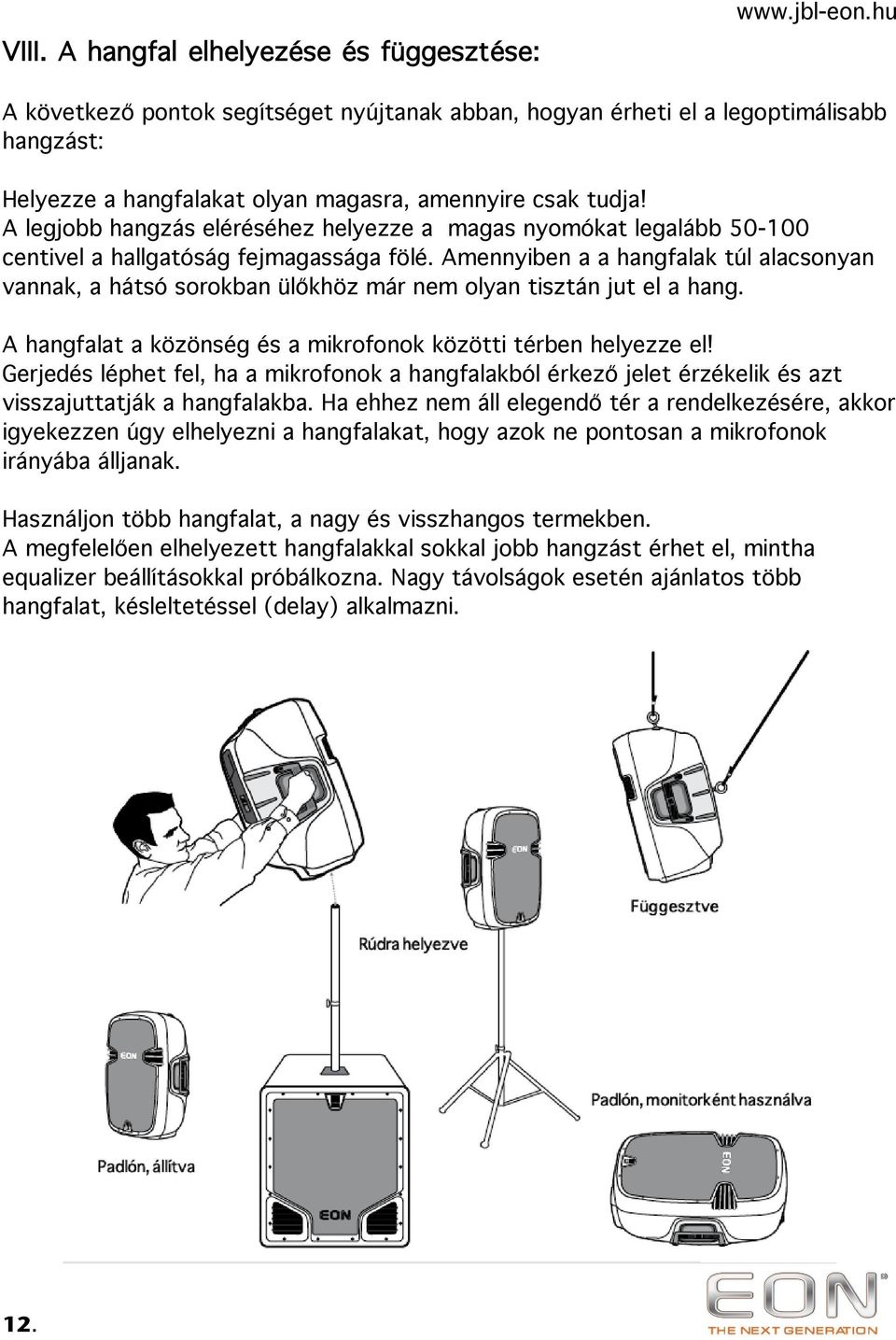

12 VIII. A hangfal elhelyezése és függesztése: A következő pontok segítséget nyújtanak abban, hogyan érheti el a legoptimálisabb hangzást: Helyezze a hangfalakat olyan magasra, amennyire csak tudja! A legjobb hangzás eléréséhez helyezze a magas nyomókat legalább centivel a hallgatóság fejmagassága fölé. Amennyiben a a hangfalak túl alacsonyan vannak, a hátsó sorokban ülőkhöz már nem olyan tisztán jut el a hang. A hangfalat a közönség és a mikrofonok közötti térben helyezze el! Gerjedés léphet fel, ha a mikrofonok a hangfalakból érkező jelet érzékelik és azt visszajuttatják a hangfalakba. Ha ehhez nem áll elegendő tér a rendelkezésére, akkor igyekezzen úgy elhelyezni a hangfalakat, hogy azok ne pontosan a mikrofonok irányába álljanak. Használjon több hangfalat, a nagy és visszhangos termekben. A megfelelően elhelyezett hangfalakkal sokkal jobb hangzást érhet el, mintha equalizer beállításokkal próbálkozna. Nagy távolságok esetén ajánlatos több hangfalat, késleltetéssel (delay) alkalmazni. 12.

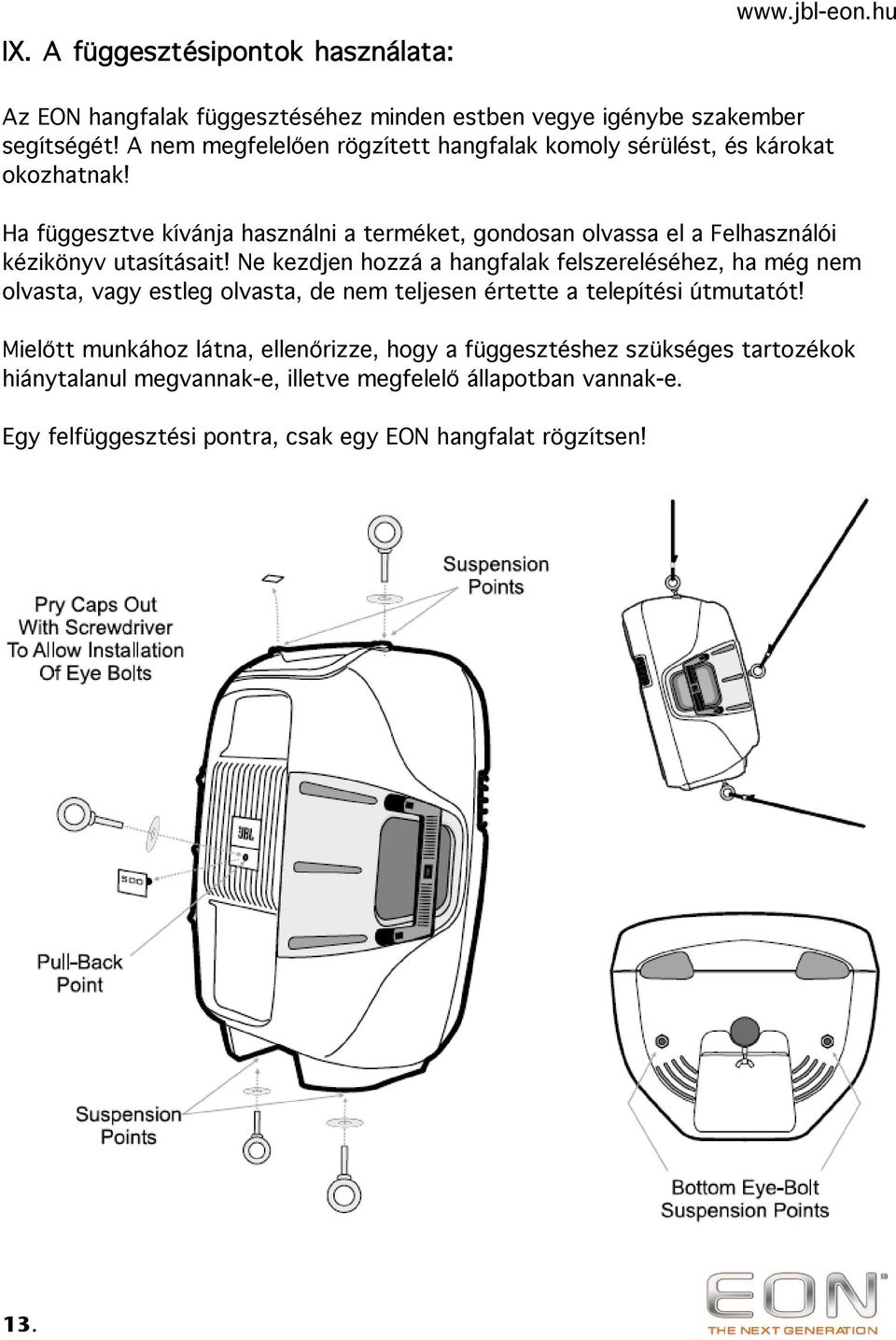

13 IX. A függesztésipontok használata: Az EON hangfalak függesztéséhez minden estben vegye igénybe szakember segítségét! A nem megfelelően rögzített hangfalak komoly sérülést, és károkat okozhatnak! Ha függesztve kívánja használni a terméket, gondosan olvassa el a Felhasználói kézikönyv utasításait! Ne kezdjen hozzá a hangfalak felszereléséhez, ha még nem olvasta, vagy estleg olvasta, de nem teljesen értette a telepítési útmutatót! Mielőtt munkához látna, ellenőrizze, hogy a függesztéshez szükséges tartozékok hiánytalanul megvannak-e, illetve megfelelő állapotban vannak-e. Egy felfüggesztési pontra, csak egy EON hangfalat rögzítsen! 13.

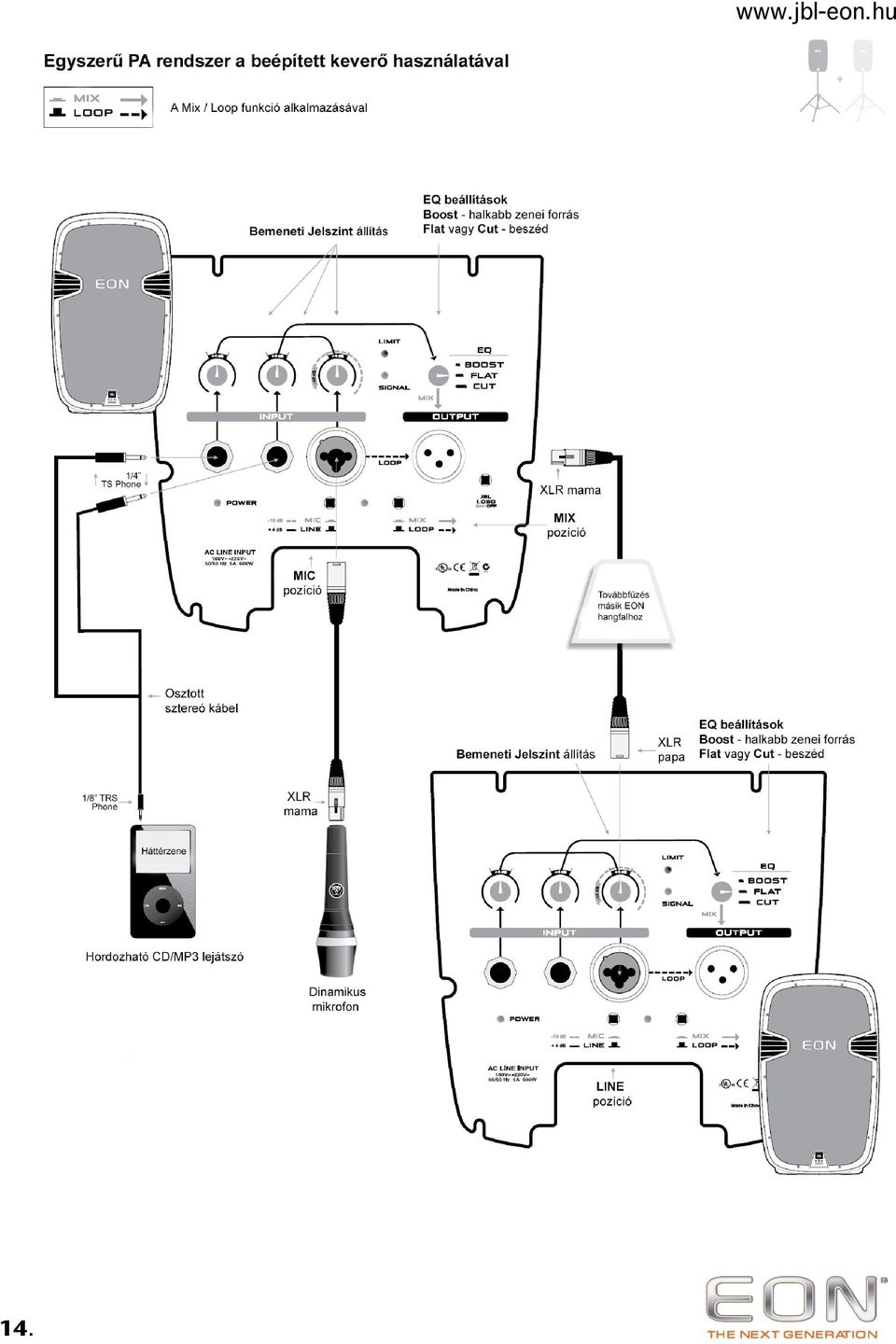

14 14.

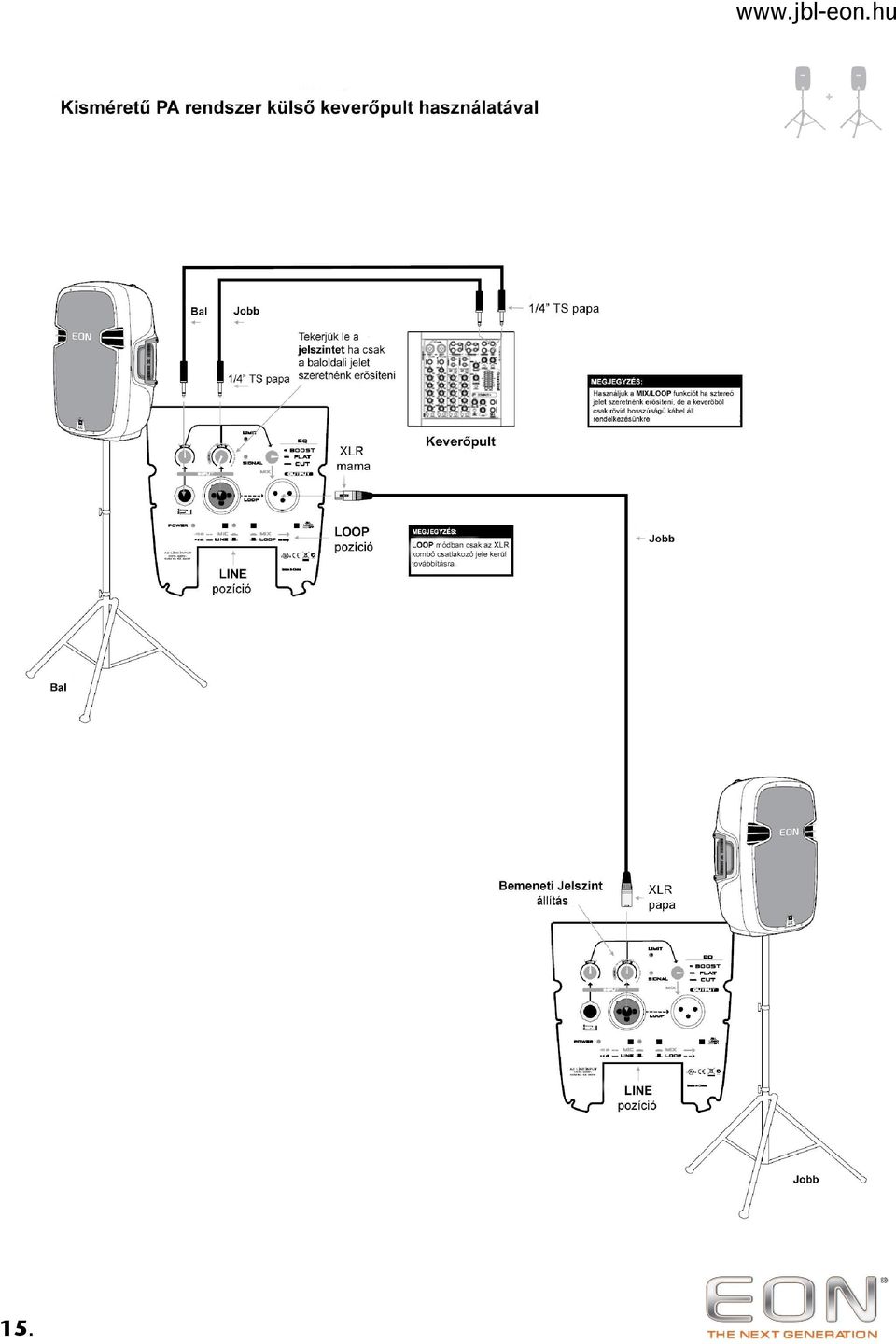

15 15.

16 16.

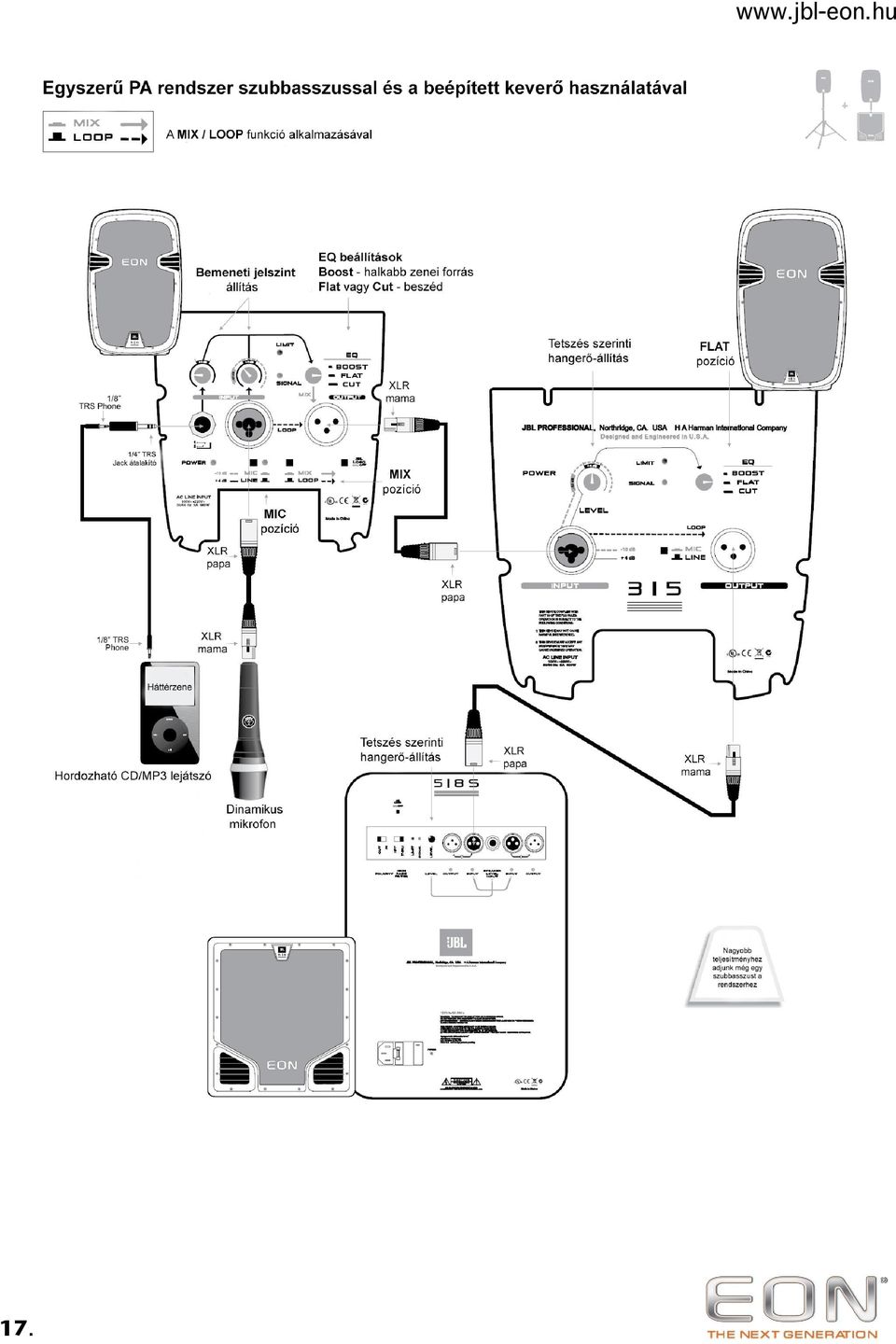

17 17.

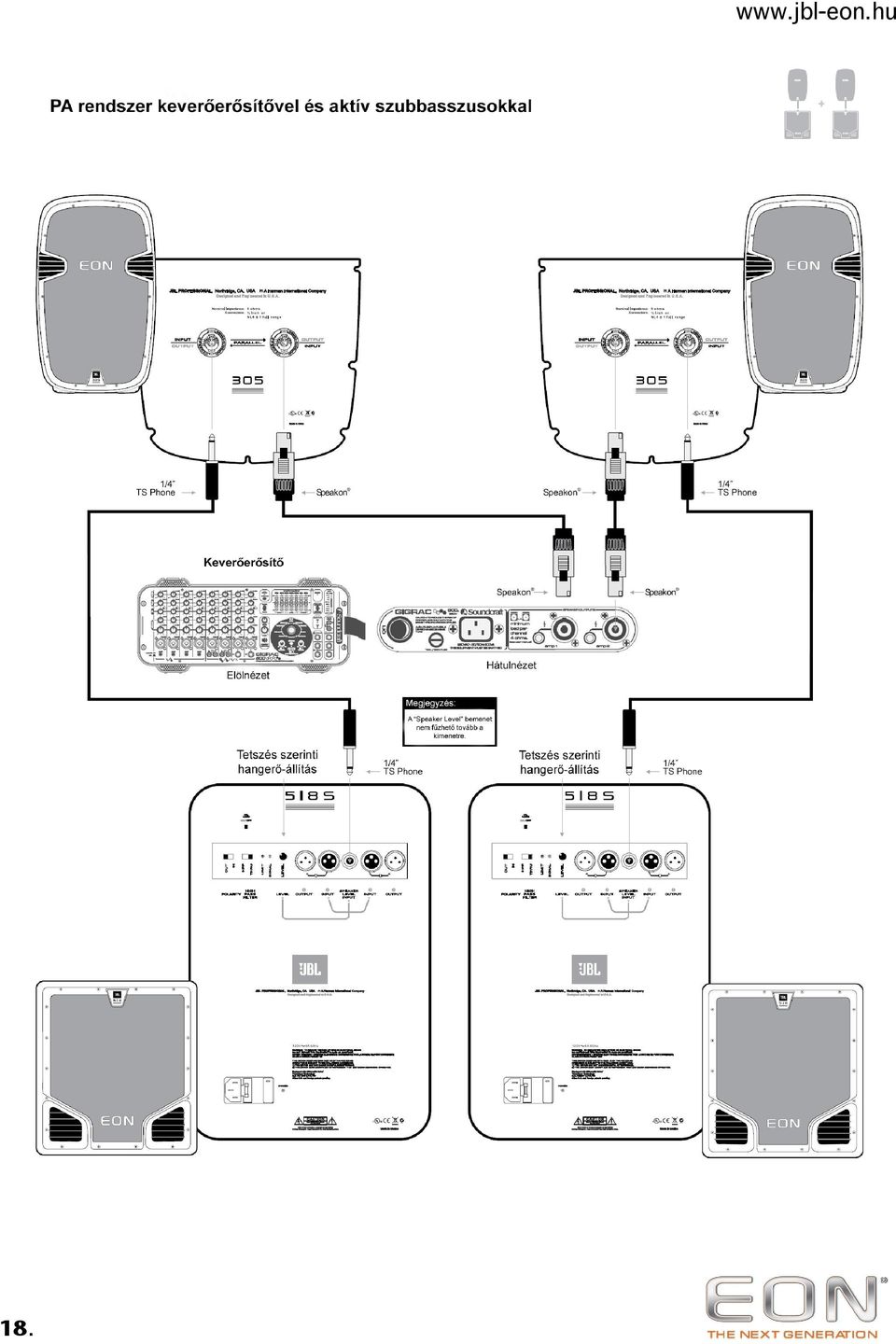

18 18.

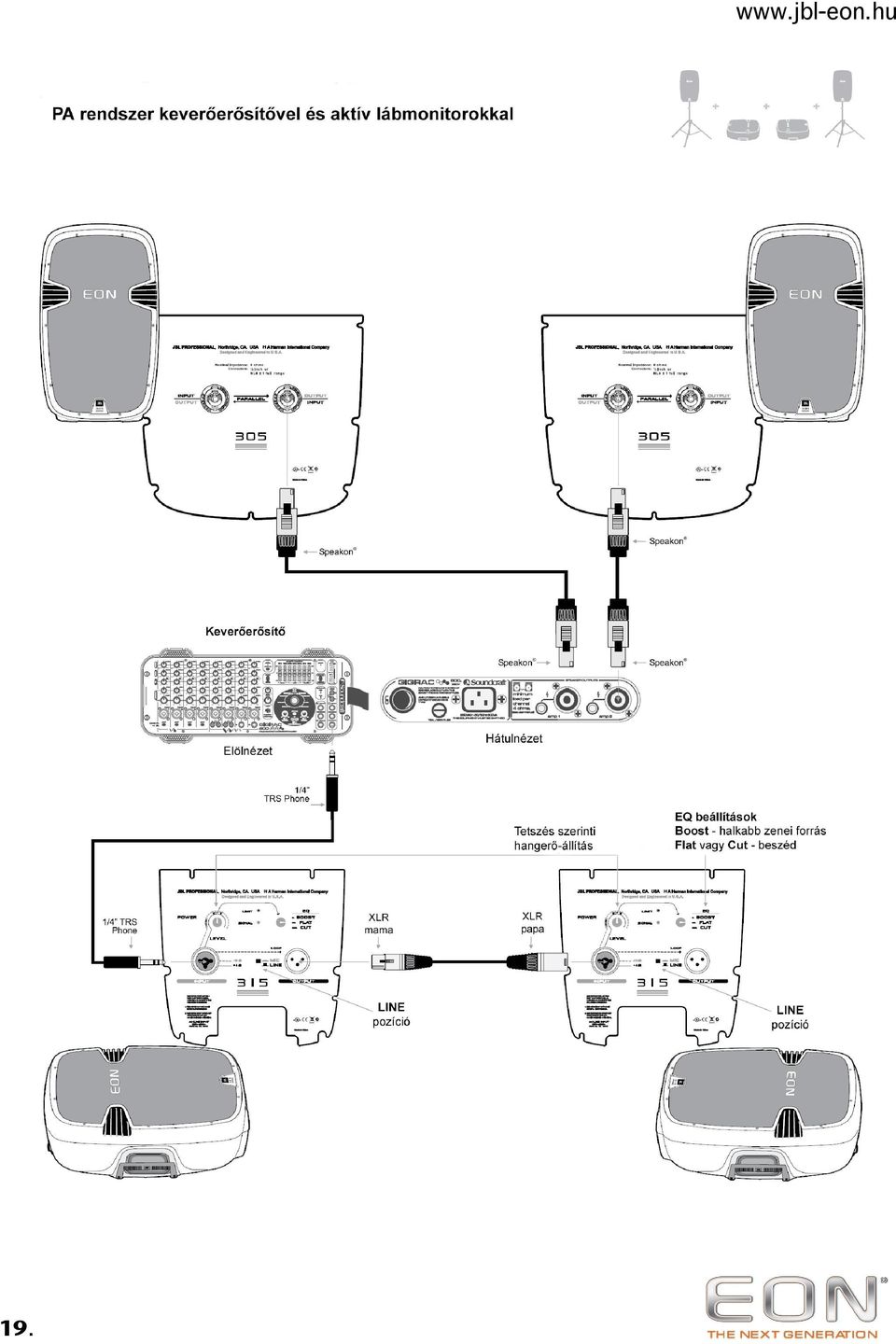

19 19.

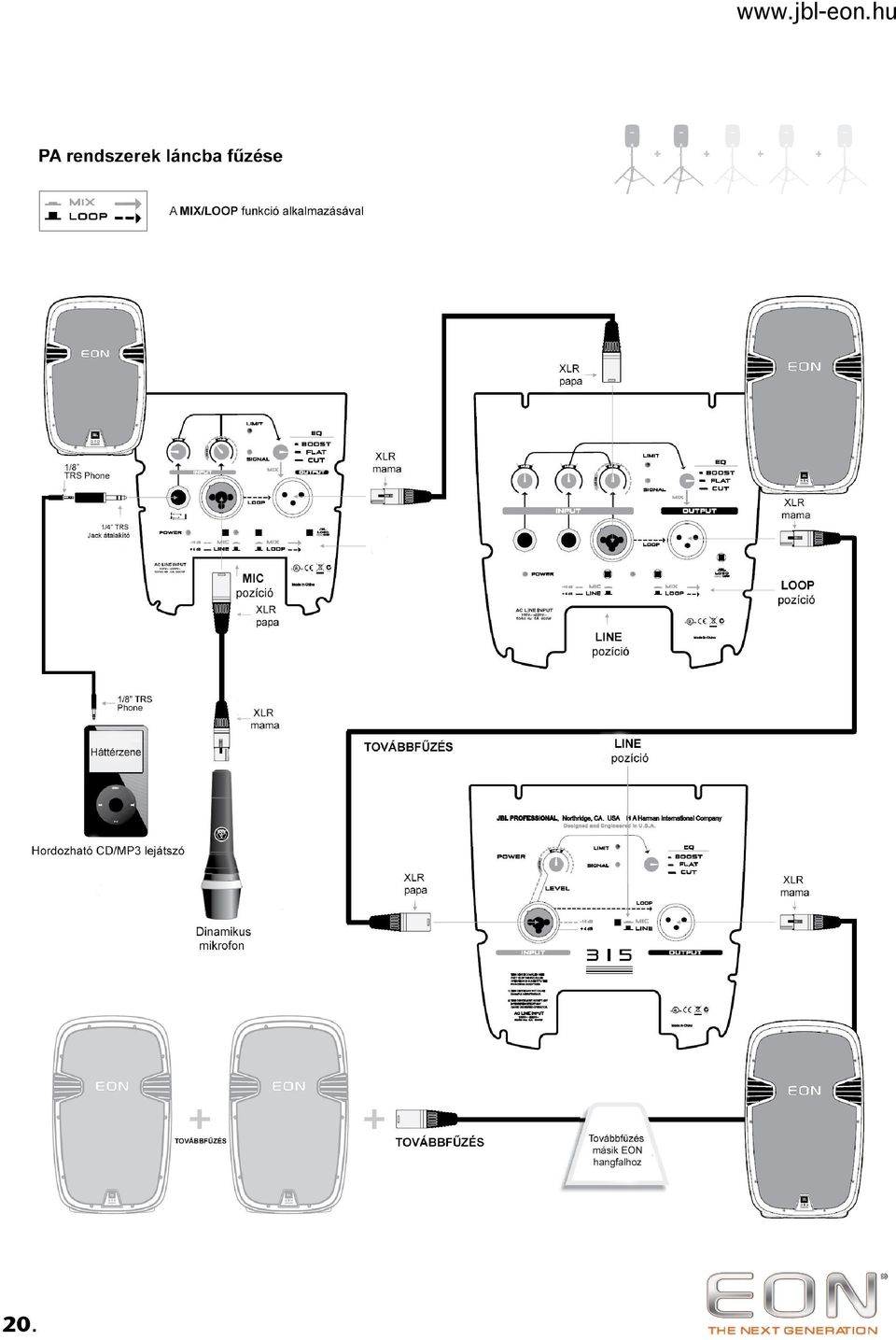

20 20.

21 21.

22 22.

23 23.

24 Jelenség Feltehető ok Mi a teendő? Nincs hang. A hangfal nincs csatlakoztatva az elektromos hálózathoz. A hangfalkábel hibás, vagy helytelenül csatlakoztatott. Ellenőrizze, hogy a hangfal csatlakoztava van, nézze meg a kábelfolytonosságot. Kapcsolja be az eszközt és ellenőrizze, hogy a hangfal elején található logó világít-e. Csatlakoztassa újra a tápkábelt mindkét végén. Cserélje ki a tápkábel egy másikra. Nincs hang, a hangfal csatlakoztatva van az elektromos hálózathoz, de nem szól. Kiégett biztosíték. Jelforrás (mixer, hangszer, stb.) nem küld jelet. Cserélje ki a biztosítékot egy vele azonos értékűre. Vigye a hangfalat a megfelelő szervízbe. Nincs hang, a hangfal működik. Hibás kábelek vagy csatlakozók. Ellenőrizze az VU métert a keverőn. Ellenőrizze, hogy a(z) CD/MP3 lejátszó működik. Használjon fejhallgatót az ellenőrzéshez, hogy a hangszer/hangforrás küld-e audiojelet. Hibás kábelek vagy csatlakozók. Csatlakoztatsd szét, majd vissza a jelkábelt. Cseréld a gyanús, hibás kábelt egy működőképesre. Nincs hang, de a mikrofon csatlakoztatva van a mikrofon bemenetre. A jel eltorzult és nagyon magas, OVERLOAD lámpa világít ezalatt. A mikrofon fantomtápot igényel. Rendkívül magas bemeneti jel, megerőltetően felülmúlja a hangszóró képességeit. A EON hangfalak nem adnak fantomtápot, váltson dinamikus mikrofonra, használjon elemet a mikrofonba (ha lehet), használjon külső fantomtápot. Csökkentse a kimeneti jel szintjét a forráson. Tekerje le a jelszintállító potmétert a hangfalon. A jel eltorzult, a hangerő mérsékelt, OVERLOAD lámpa nem világít. Mixerpult vagy egyéb forrás túlhajtott. Nézze át a felhasználói kézikönyvet, állítson a vezérlőberendezésen. Bemeneti érzékenység (gain) 24.

25 Zajt vagy sistergést hall a hangfalon. Zúgás illetve berregés erősödés vagy csökkenés, amikor a mixerpult jelszintpotméterét állítja. Zúgás vagy berregés. Zajos forrású meghajtó. Helytelen földelés vagy hibás berendezés csatlakozik a mixerpult bemenetére. Hibás kábel a jelforrás berendezés és a mixer között. Helytelen váltóáramú földelés, vagy földhurok. Rendkívül hosszú asszimetrikus kábelfutás. Helytelen rendszer gain potméter használati hiba. Csatlakoztassa le a jelforrást a hangfalról. Ha a probléma megszünt akkor feltehetőleg zajos a forrás, vagy hibás a csatlakozó kábel. Csatlakoztassa le, vagy némítsa a csatornát, hogy elszigetelje a problémát. Azonosítsa a felhasználói leírás segítségével a hibás berendezést. Helyettesítse a biztosan jó kábellel a gyanús, hibás kábelt. Az audio földelésnél használjon XLR/F XLR/M átalakítót az egyik végén. Az audiókábelek elkülönítése a váltóáramú és a világítási kábelektől. Használjon szimmetrikus kimeneteket (ha lehetséges) a keverőpultnál amely meghajtja az EON hangfalakat. Használjon DI (direct injection) boxot mely átalakítja az ön asszimetrikus berendezésének kimenetét szimmetrikusra. Nézze át a felhasználói kézikönyvben A Rendszerbeállítások fejezetet: Bemeneti érzékenység (gain). Hangszórók begerjednek, ha felcsavarjuk a hangerő potméterét. A mikrofon a hangfal hatósugarában van (gerjedés). Ekvalizer beállítás nem megfelelő. Helyezze távolabb a hangfalat a mikrofontól. Azonosítsa a gerjedés forrását, az adott frekvenciát csökkentse a mixerpult EQ-n, vagy külső ekvalizeren. Rendkívül magas gain. Csökkentse a gain értékét a mixerpulton és helyezze a mikrofont közelebb a hangforráshoz. 25.

26 Importőr: 6000 Kecskemét, Nyíl u. 23. Tel: 76/ ; Fax: 76/ Szakszerviz: Microsound Kft Budapest, Üllői út 79. Tel: 1/
