1 VDP-610 VEZETÉK NÉLKÜLI VIDEÓS KAPUTELEFON SZETT HASZNÁLATI ÚTMUTATÓ

2 TARTALOM A kültéri egység 3 A beltéri egység.. 4 A kijelzın megjelenített információk 5 Kezelıi útmutató. 6 Technikai paraméterek 7 Karbantartás 8 Hibakeresés.. 8 Tartozékok. 8 2

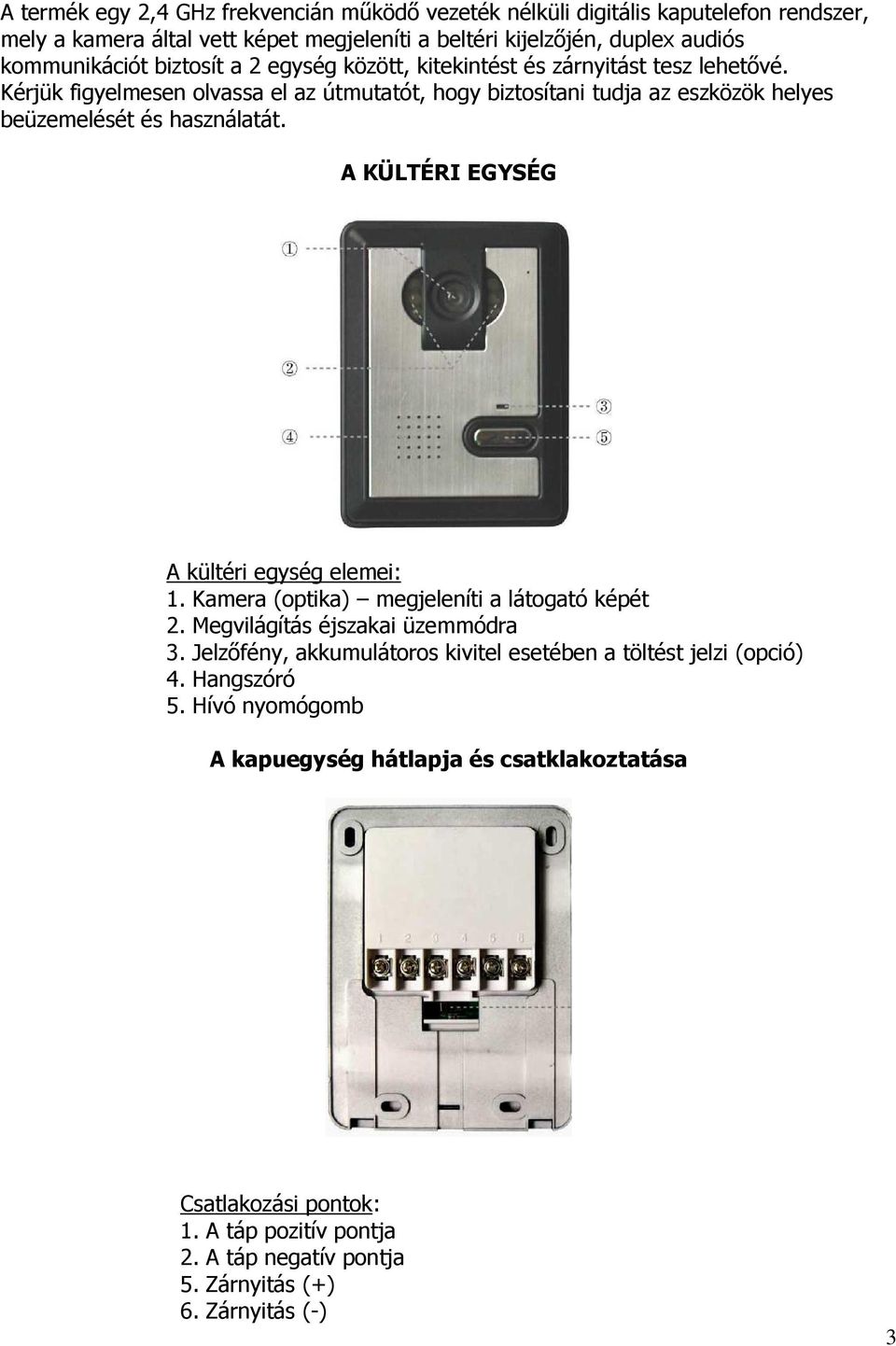

3 A termék egy 2,4 GHz frekvencián mőködı vezeték nélküli digitális kaputelefon rendszer, mely a kamera által vett képet megjeleníti a beltéri kijelzıjén, duplex audiós kommunikációt biztosít a 2 egység között, kitekintést és zárnyitást tesz lehetıvé. Kérjük figyelmesen olvassa el az útmutatót, hogy biztosítani tudja az eszközök helyes beüzemelését és használatát. A KÜLTÉRI EGYSÉG A kültéri egység elemei: 1. Kamera (optika) megjeleníti a látogató képét 2. Megvilágítás éjszakai üzemmódra 3. Jelzıfény, akkumulátoros kivitel esetében a töltést jelzi (opció) 4. Hangszóró 5. Hívó nyomógomb A kapuegység hátlapja és csatklakoztatása Csatlakozási pontok: 1. A táp pozitív pontja 2. A táp negatív pontja 5. Zárnyitás (+) 6. Zárnyitás (-) 3

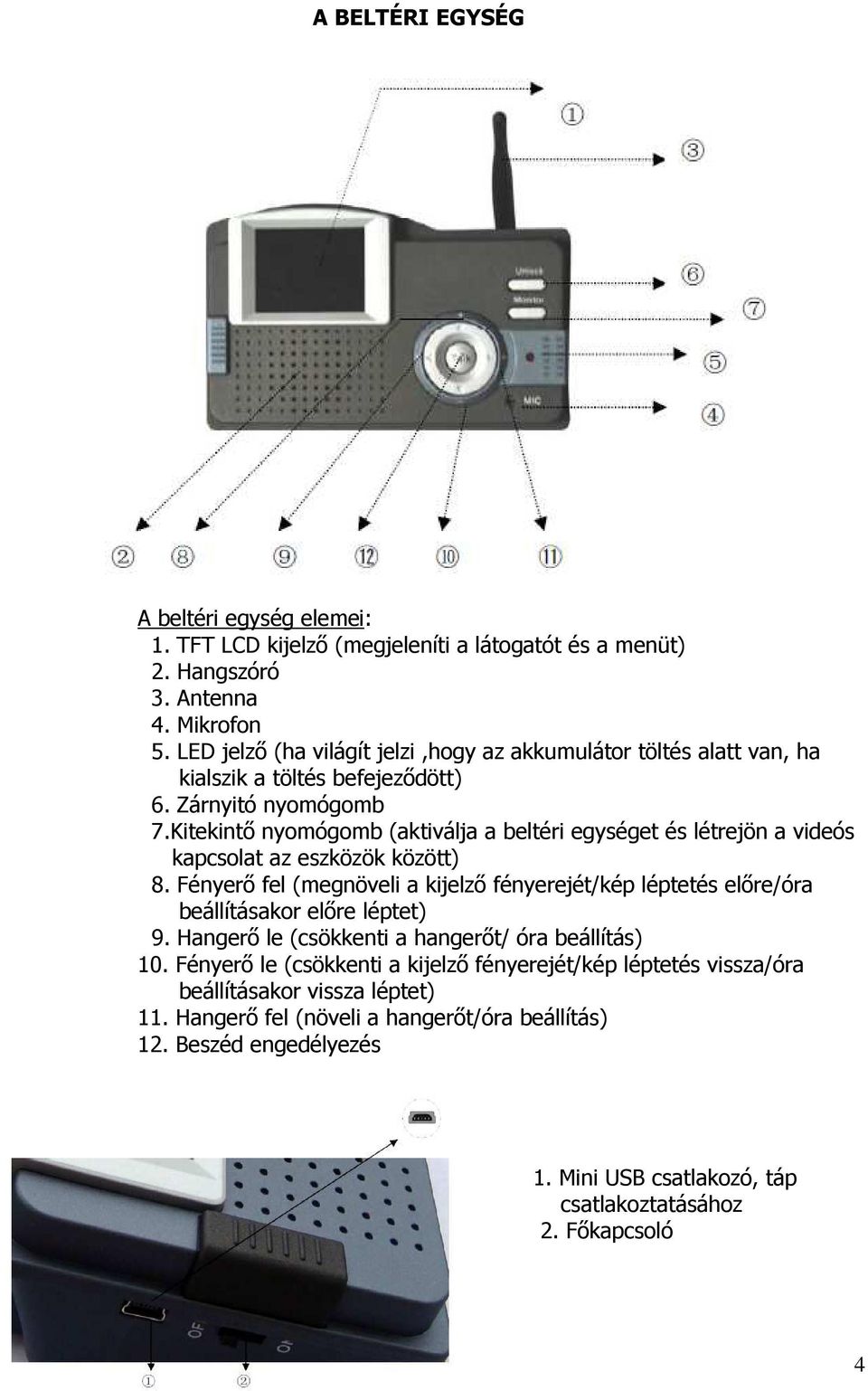

4 A BELTÉRI EGYSÉG A beltéri egység elemei: 1. TFT LCD kijelzı (megjeleníti a látogatót és a menüt) 2. Hangszóró 3. Antenna 4. Mikrofon 5. LED jelzı (ha világít jelzi,hogy az akkumulátor töltés alatt van, ha kialszik a töltés befejezıdött) 6. Zárnyitó nyomógomb 7.Kitekintı nyomógomb (aktiválja a beltéri egységet és létrejön a videós kapcsolat az eszközök között) 8. Fényerı fel (megnöveli a kijelzı fényerejét/kép léptetés elıre/óra beállításakor elıre léptet) 9. Hangerı le (csökkenti a hangerıt/ óra beállítás) 10. Fényerı le (csökkenti a kijelzı fényerejét/kép léptetés vissza/óra beállításakor vissza léptet) 11. Hangerı fel (növeli a hangerıt/óra beállítás) 12. Beszéd engedélyezés 1. Mini USB csatlakozó, táp csatlakoztatásához 2. Fıkapcsoló 4

5 A KIJELZİN MEGJELENÍTETT INFORMÁCIÓK 1. Bekapcsoláskor megjelenı üzenet Kapcsolja be a beltéri egység fıkapcsolóját; a kijelzın megjelenik az ábrán látható üzenet 2 másodpercig. Ugyanakkor hangjelzés is hallható, és a monitor készenléti üzemmódba vált. Amikor ez megtörténik a kijelzı automatikusan kikapcsol. 2. Az idı beállítása Amikor a beltéri egység készenléti üzemmódban van, a jobb vagy bal nyíl megnyomásával kiválasztható az idı beállítása menüpont. Az idı beállítása a bal, jobb, fel és le nyilakkal történik. A kijelzı bal alsó sarkában megjelenik a kinti hımérséklet. 3. A fényerı állítása A kijelzı fényereje mőködés közben állítható 9 fokozatban, a fel és le nyilak segítségével 4. A hangerı állítása A beszéd hangereje mőködés közben állítható 9 fokozatban, a bal és jobb nyilak segítségével. 5. Kommunikáció kijelzése A kapuegységrıl történı híváskor a Talk gomb megnyomása után létrejön a kommunikáció az utca és a beltéri között és ezt egy kis ikon jelzi a kijelzın. Ismételt nyomásra a kapcsolat megszőnik. Ha a hívást nem követi a Talk gomb megnyomása, a beltérin látható és hallható a hívó fél anélkül hogy a hívó félnek tudomása volna róla. 6. Zárnyitás kijelzése A zárnyitó funkció csak abban az esetben használható, ha a két fél között kommunikáció van. Ilyenkor az Unlock nyomógomb megnyomása a zár nyitását eredményezi. Ezt a kijelzın is jelzi egy megfelelı ikon. Figyelem! Csak olyan 12V zárat használjunk, melynek az áramfelvétele kisebb mint 1A. Ajánlatos a készülékkel impulzus (memóriás) üzemmódú zárat mőködtetni. 5

6 KEZELİI ÚTMUTATÓ Ajánlatos elıször az elektromos zárat bekötni a kültéri egységbe, majd utána feszültség alá helyezni és a beltérit bekapcsolni. Feszültség alá helyezéskor, ha sötét van vagy eltakarta a kezével a kültéri egységet, bekapcsolódnak az éjszakai üzemmódot segítı LED-ek. Nyomja meg a beltérin a Monitor gombot 1 másodpercig, a monitor bekapcsol és beállítható a kijelzı fényereje. 1. A kaputelefon használata A látogató megnyomja a kültéri egységen a hívógombot, a monitorkijelzıje bekapcsol és csengıhang jelzi a hívást. A beltéri egységen látható és hallható a látogató, anélkül hogy neki errıl tudomása volna. A kommunikáció a Talk nyomógombbal engedélyezhetı és a kapcsolat ideje alatt vezérelhetı a zár (az Unlock nyomóval). Ha nem történt semmilyen mővelet a monitor 30 másodperc után automatikusan kikapcsol és rögzíti a látogató képét. 2. A monitor használata A monitor akkor is használható, ha nincs hívás a kapuegységrıl. A készenléti üzemmódban, a Monitor gomb 1 másodperces megnyomása után, a kaputelefon 24 órás megfigyelı rendszerré válik, a kijelzı bekapcsol és folyamatosan látható a kamera által továbbított kép. Ismételt 1 másodperces megnyomás után a rendszer visszaáll kaputelefon üzemmódba. A Talk nyomó a kommunikációt kapcsolja be, az Unlock zárat nyit. A Monitor ismételt nyomása kikapcsolja a beltéri egységet. 3. Képrögzítés A készenléti üzemmódban, a Monitor gomb 3 másodperces megnyomása után, a beltéri rögzítı üzemmódba vált. A Talk nyomógomb egyszeri megnyomásával képfelvételt készíthet, a már rögzített képeket a bal, jobb, fel, le gombokkal lehet megnézni. A monitor gomb megnyomásával a tárolt képek törölhetıek. Az eszköz 200 képet tud tárolni. A Talk gomb ismételt megnyomásával, kilép a képnézı üzemmódból élı kép üzemmódra. Kilépés a képrögzítı módból a Monitor gomb 3 másodperces nyomva tartása után. 6

7 4. Zárnyitás Az Unlock nyomógomb aktiválásával, a beltéri egység vezérli a kültéri egységhez csatlakoztatott elektromos zárat. A zárnyitás csak akkor lehetséges, ha a kommunikáció a kültéri és beltéri között aktív. 5. A tápegység A kültéri egység tápja: 12 V DC, 1A A beltéri egység külsı tápja:5v DC/1A Figyelem! Ne használjunk a fenti paraméterektıl eltérı paraméterekkel rendelkezı tápegységeket, mert a készülékek meghibásodását okozhatják! A monitor beépített lítium akkumulátorral rendelkezik. A monitort úgy helyezzük el, hogy ne érje direkt napfény és biztosítsuk az eszköz természetes ventillációját. Az akkumulátor töltési ideje 2-3 óra. TECHNIKAI PARAMÉTEREK Kültéri egység Táp V AC/12V DC, 1A Kamera CMOS pixel Világítás 6 LED Teljesítmény felvétel 0,2W készenlét; 12W zárnyitáskor Moduláció GFSK Frekvencia 2,4GHz Adó teljesítmény 17 dbm Csatornák száma 64 Méretek (mm) 125x93x33 Beltéri egység Táp V AC/5V DC, 1A Kijelzı 2,4 TFT 320x240 Akkumulátor 3,7V 1200mAh Li-Ion Teljesítmény felvétel 0,1W készenlét; 2W mőködéskor Moduláció GFSK Frekvencia 2,4GHz Adó teljesítmény 17 dbm Csatornák száma 64 Méretek (mm) 162x100x50 Akku töltési idı 3 óra Mőködési hıtartomány: C~+50 0 C Páratartalom: kevesebb mint 85% 7

8 KARBANTARTÁS A terméket helyezze stabil, szellızést biztosító, nap és mágneses tértıl védett helyre. Ne tisztítsa vegyszerekkel csak száraz, puha ronggyal Ne nyomkodjon egyszerre több gombot a készüléken A kültéri vagy a beltéri egység esetleges meghibásodásakor ne próbálja házilag javítani, forduljon szakszervizhez. HIBAKERESÉS Hibajelenség A hiba lehetséges forrása Mővelet A készülék kikapcsolt állapotban van. Ellenırizze le, majd helyezze a kapcsolót ON helyzetbe. A készülék nem üzemel Az akkumulátor lemerült Az egységek valamelyike nem kap tápot. Töltse fel a mellékelt táp csatlakoztatásával Csatlakoztassuk a megfelelı tápot A töltı nem csatlakozik megfelelıen a Ellenırizze a csatlakozó Nincs töltés készülékhez. dugót. A töltı nincs megfelelıen Csatlakoztassa újra a tápot. csatlakoztatva a hálózathoz Nincs hang A hangerı minimumra van állítva Állítsa be a megfelelı hangerıt A kép villódzik vagy zajos A beltéri kijelzıjén nem észlelhetı a térerı A beltéri közel van a TV készülékhez, neon világításhoz, mobil telefonhoz vagy más elektromos vagy mágneses teret kibocsátó készülékhez. A kültéri egység nem kap tápot A kültéri egység túl távol van a beltéri egységtıl Erıs mágneses tér van a közelben Ismeretlen kód Helyezze az egységet a zavart okozó forrástól távolabb. Ellenırizze le a kültéri egység tápját Csökkentse a távolságot 60 m alá (az akadályok árnyékolják az eszközt) Változtassa meg a beltéri helyzetét amíg kikerül az erıs térbıl Nyomja meg az Unlock gombot és tartsa megnyomva 5 másodpercig Tartozékok - Beltéri egység 1db - 12V/1A tápegység 1db. - Rögzítı csavar 4db. - Kültéri egység 1db. - 5V/1A tápegység 1db. - Kábel a zár csatlakoztatásához 1db Figyelem! Az elektromos zár nem tartozék! 8
