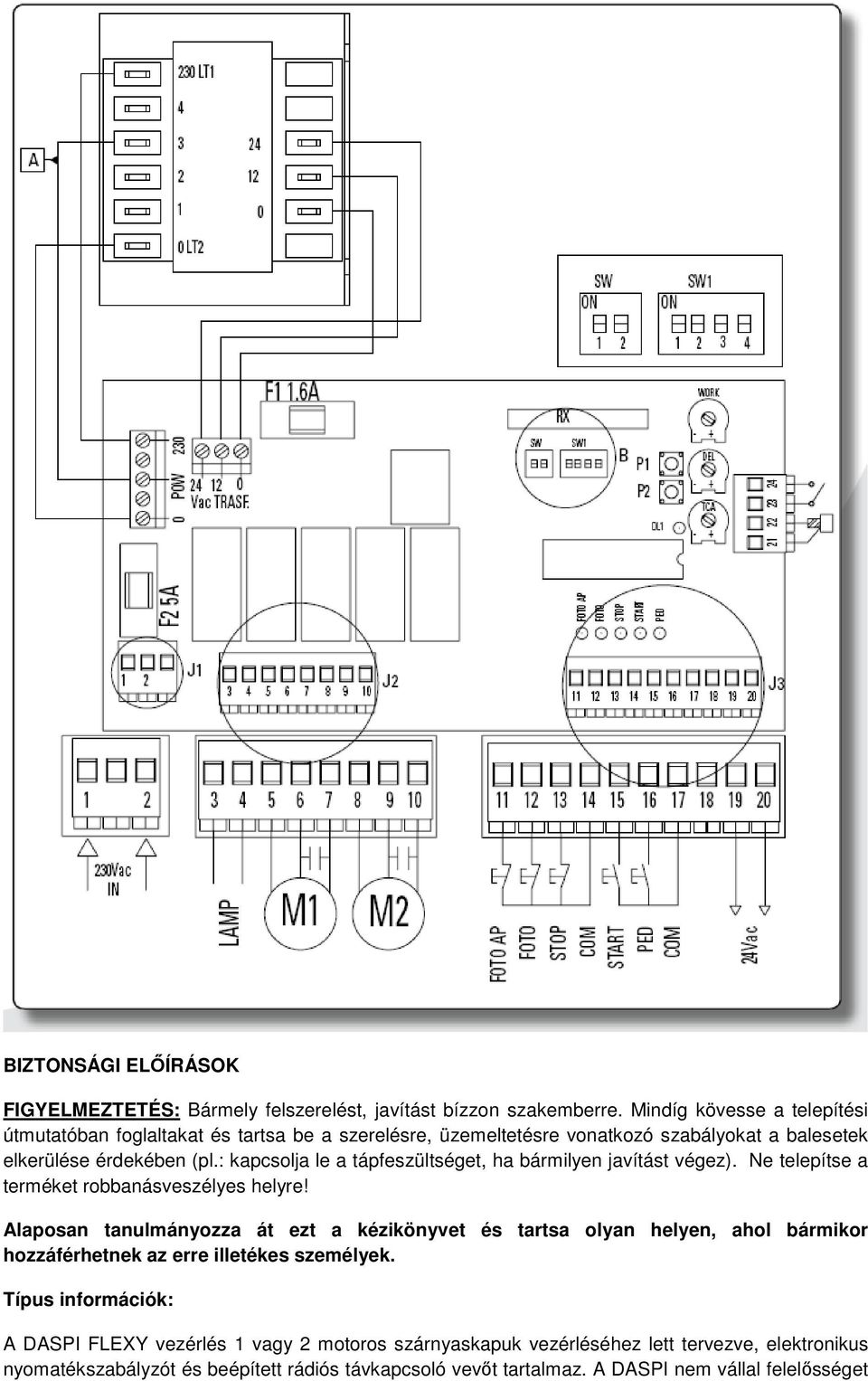

1 FLEXY Szárnyaskapu vezérlés Telepítıi és használati utasítás

2 BIZTONSÁGI ELİÍRÁSOK FIGYELMEZTETÉS: Bármely felszerelést, javítást bízzon szakemberre. Mindíg kövesse a telepítési útmutatóban foglaltakat és tartsa be a szerelésre, üzemeltetésre vonatkozó szabályokat a balesetek elkerülése érdekében (pl.: kapcsolja le a tápfeszültséget, ha bármilyen javítást végez). Ne telepítse a terméket robbanásveszélyes helyre! Alaposan tanulmányozza át ezt a kézikönyvet és tartsa olyan helyen, ahol bármikor hozzáférhetnek az erre illetékes személyek. Típus információk: A DASPI FLEXY vezérlés vagy motoros szárnyaskapuk vezérléséhez lett tervezve, elektronikus nyomatékszabályzót és beépített rádiós távkapcsoló vevıt tartalmaz. A DASPI nem vállal felelısséget

3 olyan motorok alkalmazása esetén, melyek nem rendelkeznek megfelelı kompatibilitással, illetve ebbıl adódó meghibásodásokért. A vezérlés LED jelzéseinek magyarázata (tápfeszültség alá helyezést követıen mindig ellenırizze le ıket): DL FOTO AP FOTO STOP PED START Az M motor indítása közben világít. Lassításkor vagy motor üzemzavara esetén villog. Folyamatosan világít, ha az infrasorompó nyitáskor és záráskor aktív, kialszik. Folyamatosan világít, ha az infrasorompó aktív, kialszik. Folyamatosan világít, ha a STOP bemenet aktív, kialszik. Folyamatosan kikapcsolva, ha a kiskapu funkció aktív, világít. Folyamatosan kikapcsolva, ha a START bemenet aktív, világít. Amennyiben a LED-ek közül valamelyik mőködése nem a táblázatban foglaltak szerint történik, ellenırizze a csatlakozásokat és a csatlakoztatott eszközöket. Vezérlés programozása és az egyes funkciók beállítása: Az SW és SW DIP kapcsolók beállítását, mindig feszültségmentes állapotban végezze el. SW ON OFF Egyszárnyú kapu mőködtetése az M motor bemenet használatával (5,6,7 csatlakozások. A kapu becsukásának engedélyezése, ha az infrasorompó nem észlel akadályt. Kétszárnyú kapu mőködtetése az M és M motor bemenetek használatával. Funkció inaktív SW ON OFF 3 Társasházi funkció engedélyezve: nyitás és fékezés közben a vezérlés figyelmen kívül hagyja a START bemenetre érkezı jelet. Zárás közben a kapu megáll és visszanyit. Elıvillogtatási funkció engedélyezve. A nyitási, zárási mővelet megkezdése elıtt másodperccel a lámpa villogni kezd. Végállás kapcsolók nélküli mőködés, a motorok mőködési idejét a WORK potenciométerrel állíthatja be. (Soha ne használja ezt a funkciót DASPI MAGIC motorok esetében!) Társasházi funkció kikapcsolva: nyitás közben a START bemenetre érkezı jel hatására a kapu megáll. Zárás közben a kapu megáll és visszanyit. Elıvillogtatási funkció kikapcsolva. Végállás kapcsolók aktívak, a WORK potenciométerrel motorok lassítását állíthatja be. Potenciométer beállítása: TCA automata zárás, DEL Motorok közti késleltetési idı, WORK munkaidı. TCA DELAY WORK A vezérlés automatikusan becsukja a kapuszárnyakat. Az automatikus zárás ideje 0 0 másodperc között változtatható. A potenciométer negatív végállásában kikapcsolja az automatikus zárás funkciót A DEL potenciométerrel az. motor mőködési idejének késleltetését lehet beállítani az. motoréhoz képest. A késleltetési idı 0 5 másodperc között állítható be. A WORK potenciométerrel a motorok munkaideje állítható be 5 0 másodperc között. A beállított idı -3 másodperccel legyen hosszabb, mint a kapu valós nyitási ideje.

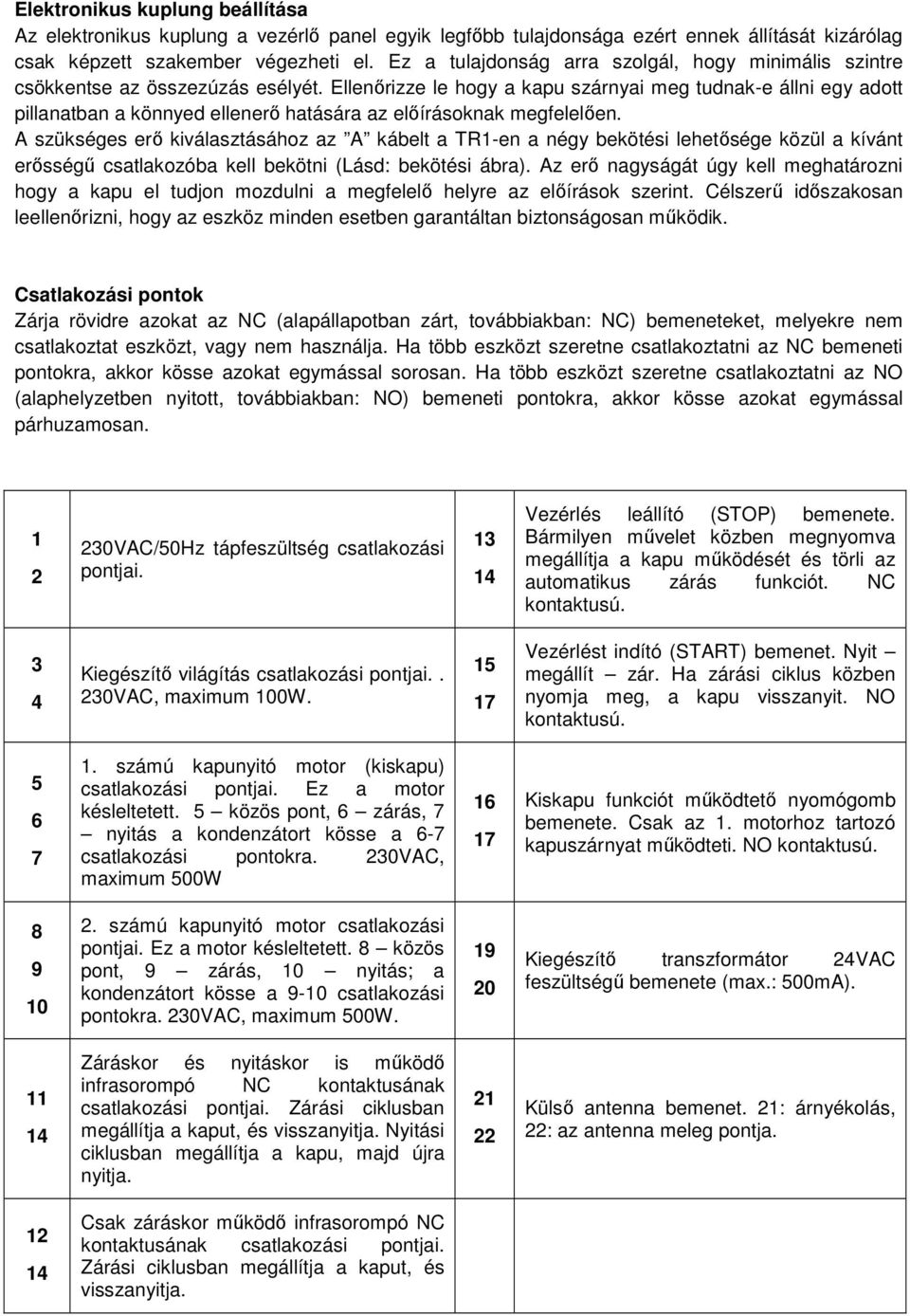

4 Elektronikus kuplung beállítása Az elektronikus kuplung a vezérlı panel egyik legfıbb tulajdonsága ezért ennek állítását kizárólag csak képzett szakember végezheti el. Ez a tulajdonság arra szolgál, hogy minimális szintre csökkentse az összezúzás esélyét. Ellenırizze le hogy a kapu szárnyai meg tudnak-e állni egy adott pillanatban a könnyed ellenerı hatására az elıírásoknak megfelelıen. A szükséges erı kiválasztásához az A kábelt a TR-en a négy bekötési lehetısége közül a kívánt erısségő csatlakozóba kell bekötni (Lásd: bekötési ábra). Az erı nagyságát úgy kell meghatározni hogy a kapu el tudjon mozdulni a megfelelı helyre az elıírások szerint. Célszerő idıszakosan leellenırizni, hogy az eszköz minden esetben garantáltan biztonságosan mőködik. Csatlakozási pontok Zárja rövidre azokat az NC (alapállapotban zárt, továbbiakban: NC) bemeneteket, melyekre nem csatlakoztat eszközt, vagy nem használja. Ha több eszközt szeretne csatlakoztatni az NC bemeneti pontokra, akkor kösse azokat egymással sorosan. Ha több eszközt szeretne csatlakoztatni az NO (alaphelyzetben nyitott, továbbiakban: NO) bemeneti pontokra, akkor kösse azokat egymással párhuzamosan. 30VAC/50Hz tápfeszültség csatlakozási pontjai. 3 4 Vezérlés leállító (STOP) bemenete. Bármilyen mővelet közben megnyomva megállítja a kapu mőködését és törli az automatikus zárás funkciót. NC kontaktusú. 3 4 Kiegészítı világítás csatlakozási pontjai.. 30VAC, maximum 00W. 5 7 Vezérlést indító (START) bemenet. Nyit megállít zár. Ha zárási ciklus közben nyomja meg, a kapu visszanyit. NO kontaktusú számú kapunyitó motor (kiskapu) csatlakozási pontjai. Ez a motor késleltetett. 5 közös pont, 6 zárás, 7 nyitás a kondenzátort kösse a 6-7 csatlakozási pontokra. 30VAC, maximum 500W 6 7 Kiskapu funkciót mőködtetı nyomógomb bemenete. Csak az. motorhoz tartozó kapuszárnyat mőködteti. NO kontaktusú számú kapunyitó motor csatlakozási pontjai. Ez a motor késleltetett. 8 közös pont, 9 zárás, 0 nyitás; a kondenzátort kösse a 9-0 csatlakozási pontokra. 30VAC, maximum 500W. 9 0 Kiegészítı transzformátor 4VAC feszültségő bemenete (max.: 500mA). 4 Záráskor és nyitáskor is mőködı infrasorompó NC kontaktusának csatlakozási pontjai. Zárási ciklusban megállítja a kaput, és visszanyitja. Nyitási ciklusban megállítja a kapu, majd újra nyitja. Külsı antenna bemenet. : árnyékolás, : az antenna meleg pontja. 4 Csak záráskor mőködı infrasorompó NC kontaktusának csatlakozási pontjai. Zárási ciklusban megállítja a kaput, és visszanyitja.

5 Távvezérlık feltanítása start parancs bevitel: Nyomja meg egyszer a P-gombot, a DL LED elkezd lassan villogni; nyomjuk meg azt a gombot a távvezérlın, amelyre a Start parancsot szeretnénk eltárolni; Az eszköz maximum 6 különbözı kódot tud eltárolni a memóriájába. Távvezérlı feltanítása kiskapu funkció bevitel: Nyomja meg kétszer a P-gombot, a DL LED elkezd gyorsan villogni; nyomjuk meg azt a gombot a távvezérlın, amelyre a kiskapu funkciót szeretnénk eltárolni; Az eszköz maximum 6 különbözı kódot tud eltárolni a memóriájába. A távvezérlı feltanításának folyamata alatt érdemes lecsatlakoztatni az antennát, hogy ne tároljon el nem kívánt kódokat az eszköz: a tárolási folyamatok végén csatlakoztassa vissza az antenna kábelét. Távvezérlı törlése: Tartsa nyomva a P-es gombot, amíg a DL LED el nem alszik. Ez a mővelet az összes tárolt távvezérlıt törli. Teszt Ellenırizze le, hogy a motorok bekötése megfelelı-e. Vegyük számításába, hogy az elsı mővelet amit végrehajt a vezérlıeszköz az a nyitás. Ellenırizze le, hogy az elsı motor ami elindul az a M. Ha nem az, akkor meg kell cserélni a bekötést a két motorbemenet között (bemenet 5,6,7 és bemenet 8,9,0) Ellenırizze le, hogy az M motor elindul-e. Ha nem, cseréljük meg a 6-os, 7-es bemeneteken a bekötést. Ellenırizze le, hogy az M motor elindul-e. Ha nem, cseréljük meg a 9-es, 0-es bemeneteken a bekötést. Végezze el a teljes nyitási mőveletet és állítsa be a határkapcsolókat. Végezze el a teljes zárási mőveletet és állítsa be a késleltetést úgy, hogy garantáltan ne ütközzön a két kapuszárny egymással. Ellenırizze le, hogy az elektronikus kuplung megfelelıen van beállítva. Végezze el a szükséges méréseket. Ellenırizze le, hogy a biztonsági eszközök megfelelıen vannak telepítve annak érdekében, hogy a hiba lehetısége minimalizálódjon. A személyt, aki a rendszert fogja használni, meg kell tanítani rendszer kezelésére és a rendszer mőködésébıl származható balesetek elkerülésére.
