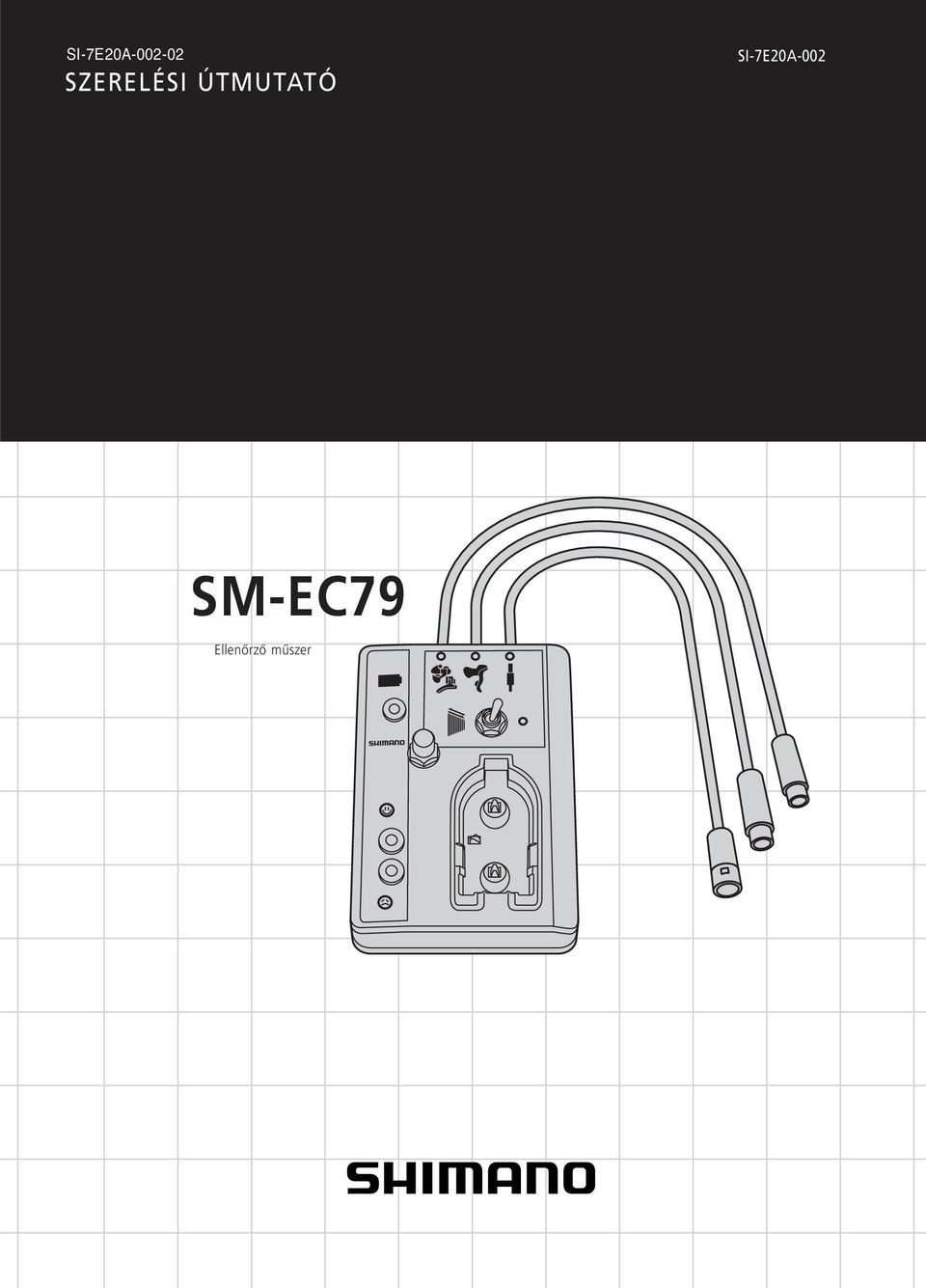

1 SI-7E20A SZERELÉSI ÚTMUTATÓ SI-7E20A-002 SM-EC79 Ellenőrző műszer

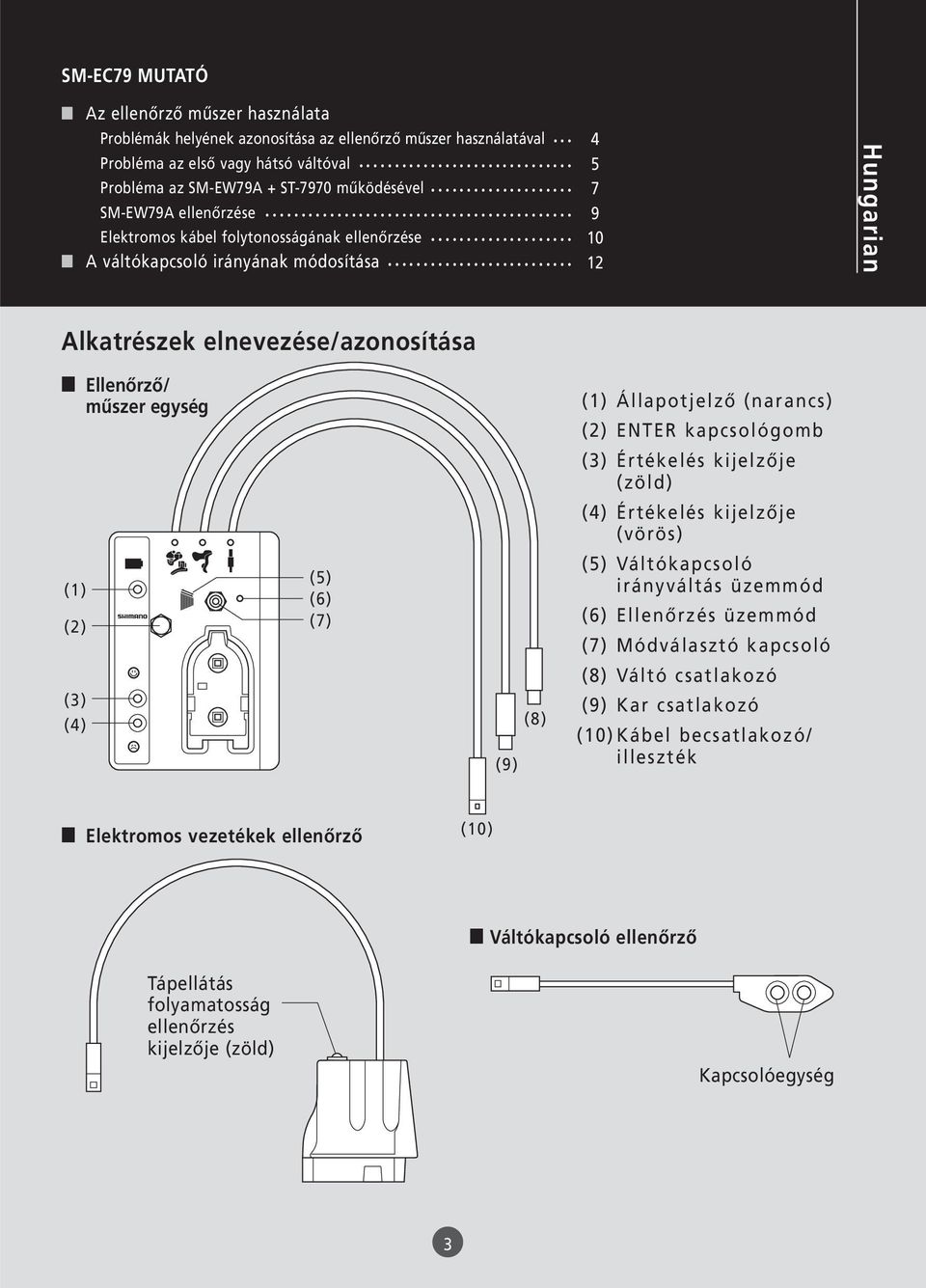

3 SM-EC79 MUTATÓ n Az ellenőrző műszer használata Problémák helyének azonosítása az ellenőrző műszer használatával 4 Probléma az első vagy hátsó váltóval 5 Probléma az SM-EW79A + ST-7970 működésével 7 SM-EW79A ellenőrzése 9 Elektromos kábel folytonosságának ellenőrzése 10 n A váltókapcsoló irányának módosítása 12 Hungarian Alkatrészek elnevezése/azonosítása n Ellenőrző/ műszer egység (1) (2) (3) (4) (5) (6) (7) (9) (8) (1) Állapotjelző (narancs) (2) ENTER kapcsológomb (3) Értékelés kijelzője (zöld) (4) Értékelés kijelzője (vörös) (5) Váltókapcsoló irányváltás üzemmód (6) Ellenőrzés üzemmód (7) Módválasztó kapcsoló (8) Váltó csatlakozó (9) Kar csatlakozó (10) Kábel becsatlakozó/ illeszték n Elektromos vezetékek ellenőrző (10) n Váltókapcsoló ellenőrző Tápellátás folyamatosság ellenőrzés kijelzője (zöld) Kapcsolóegység 3

(4) (5) (6) (7) (9) (8) (1) Állapotjelző (narancs) (2) ENTER kapcsológomb (3) Értékelés kijelzője (zöld) (4) Értékelés kijelzője (vörös) (5) Váltókapcsoló irányváltás üzemmód (6) Ellenőrzés üzemmód

4 Az ellenőrző műszer használata Ennek az ellenőrző műszernek két funkciója van: a problémák helyének meghatározása és a kapcsoló irányának módosítása. MEGJEGYZÉS: Az ellenőrző műszerrel bizonyos fajta/ típusú problémák helyét nem lehet meghatározni. n Problémák helyének azonosítása az ellenőrző műszer használatával A váltó (az első vagy hátsó váltó) nem működik Nincs hiba/probléma Hiba/probléma A váltó működési problémája Cseréljük ki a váltót. Probléma a bemenet (SM-EW79A/ST-7970 kar) működésével Az SM-EW79A ellenőrzése Cseréljük ki az SM-EW79A alkatrészt. Ellenőrizzük a folytonosságot az EW-7970-nél. Cseréljük ki az ST-7970 kart. Cseréljük ki az EW-7970 alkatrészt. 4

n Problémák helyének azonosítása az ellenőrző műszer használatával A váltó (az első vagy hátsó váltó) nem működik Nincs hiba/probléma Hiba/probléma A váltó működési

5 Probléma az első vagy hátsó váltóval 1. Először távolítsuk el az akkumulátort az akkumulátor bilincsből, és helyezzük be az akkumulátort az ellenőrző műszerbe. Az állapotjelző folyamatosan világítani kezd, vagy villog. (Ha folyamatosan világít, használhatjuk az akkumulátort, ha villog, töltsük föl az akkumulátort.) * Ha az ellenőrző műszer állapotjelzője nem jelez az akkumulátor behelyezésekor, lehet, hogy az akkumulátor hibás. Bekapcsolva Villog Kikapcsolva 2. Fordítsa a módválasztó kapcsolót az ellenőrzés üzemmód állásba. 5

Az állapotjelző folyamatosan világítani kezd, vagy villog.

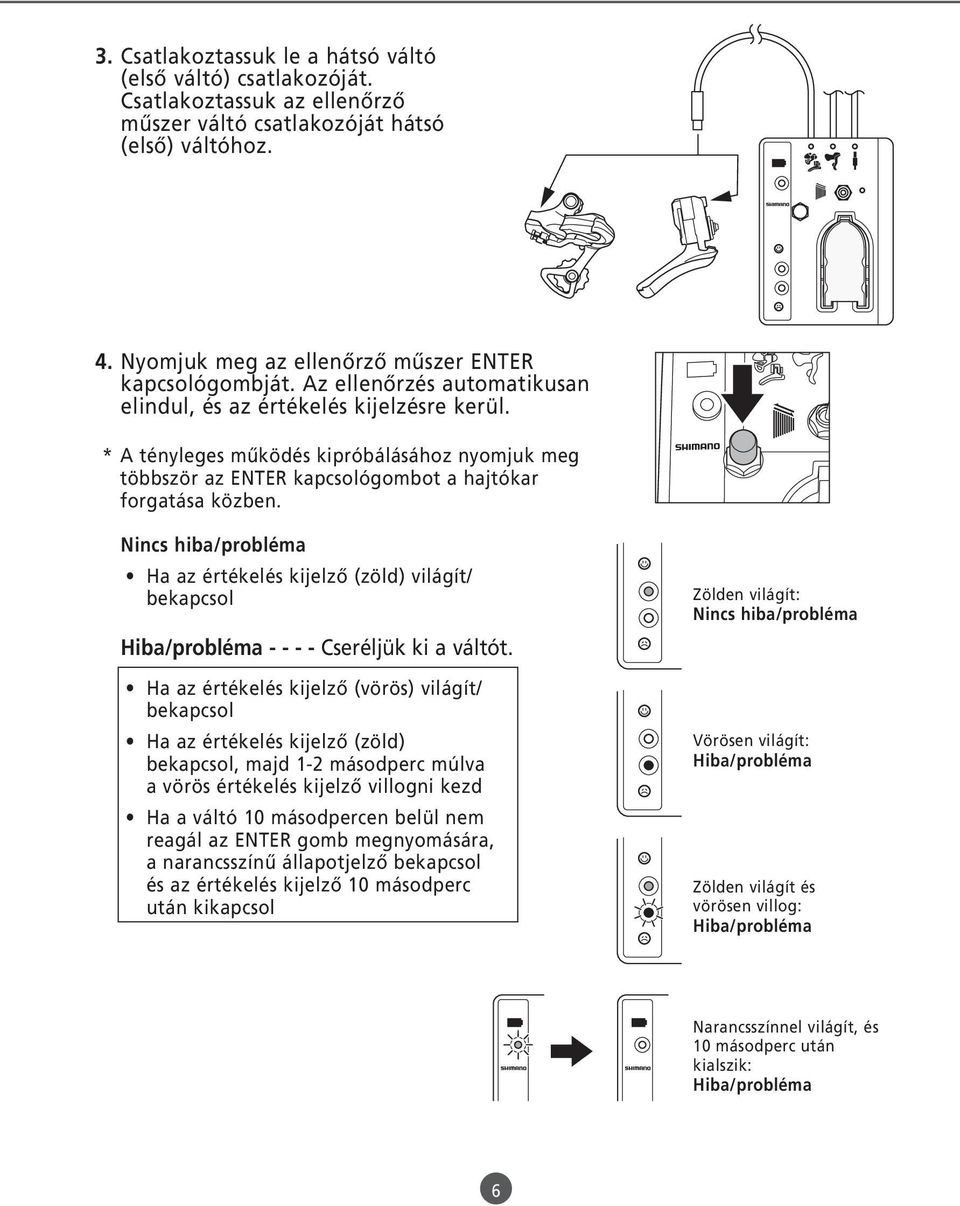

6 3. Csatlakoztassuk le a hátsó váltó (első váltó) csatlakozóját. Csatlakoztassuk az ellenőrző műszer váltó csatlakozóját hátsó (első) váltóhoz. 4. Nyomjuk meg az ellenőrző műszer ENTER kapcsológombját. Az ellenőrzés automatikusan elindul, és az értékelés kijelzésre kerül. * A tényleges működés kipróbálásához nyomjuk meg többször az ENTER kapcsológombot a hajtókar forgatása közben. Nincs hiba/probléma Ha az értékelés kijelző (zöld) világít/ bekapcsol Hiba/probléma Cseréljük ki a váltót. Ha az értékelés kijelző (vörös) világít/ bekapcsol Ha az értékelés kijelző (zöld) bekapcsol, majd 1-2 másodperc múlva a vörös értékelés kijelző villogni kezd Ha a váltó 10 másodpercen belül nem reagál az ENTER gomb megnyomására, a narancsszínű állapotjelző bekapcsol és az értékelés kijelző 10 másodperc után kikapcsol Zölden világít: Nincs hiba/probléma Vörösen világít: Hiba/probléma Zölden világít és vörösen villog: Hiba/probléma Narancsszínnel világít, és 10 másodperc után kialszik: Hiba/probléma 6

Nincs hiba/probléma Ha az értékelés kijelző (zöld) világít/ bekapcsol Hiba/probléma - - - - Cseréljük ki a váltót.

7 Az ellenőrző műszer használata Probléma az SM-EW79A + ST-7970 működésével 1. Csatlakoztassuk le a csatlakozót az SM-EW79A csomópontnál, és csatlakoztassuk az ellenőrző műszer kar csatlakozóját SM-EW79A csomópont A csatlakozójához, majd nyomjuk meg az ENTER kapcsológombot. SM-EW79A A csomópont Beállító gomb Beállítás LED Akkumulátor LED 7

ellenőrző műszer kar csatlakozóját SM-EW79A csomópont A csatlakozójához, majd

8 2. További 10 másodpercen belül nyomjuk meg az ST-7970 kar váltókapcsolóját. Ha nincs probléma, az értékelés kijelző (zöld) kigyullad az ellenőrző műszeren. Ha a zöld kijelző nem gyullad ki az ellenőrző műszeren a gomb megnyomására, ellenőrizzük az SM-EW79A egységet. < A bal karhoz > < A jobb karhoz > Zölden világít: Nincs hiba/probléma * Ha a gombot hosszabb ideig lenyomva tartjuk, az SM-EW79A akkumulátor LED-je zölden kezd világítani. Ha a gombnyomáson kívül más műveletet nem hajtunk végre 30 másodpercen belül, a műszer automatikusan kikapcsol. 8

Ha a zöld kijelző nem gyullad ki az ellenőrző műszeren a gomb megnyomására, ellenőrizzük az SM-EW79A egységet.

9 Az ellenőrző műszer használata SM-EW79A ellenőrzése 1. Miközben a műszer továbbra is az (A)-hoz csatlakozik, csatlakoztassuk a kapcsoló ellenőrzőt a (B)-hez. 2. Nyomjuk meg az ENTER kapcsológombot. 3. Nyomjunk meg egy kapcsolót a kapcsoló ellenőrzőn, és ellenőrizzük, hogy a zöld kijelző bekapcsol-e. A zöld kijelző bekapcsol Az SM-EW79A nem hibás. Cseréljük ki az ST-7970 kart. A zöld kijelző nem kapcsol be Az SM-EW79A hibás Cseréljük ki az SM-EW79A alkatrészt. SM-EW79A A csomópont (A) (B) Csatlakoztassuk ahhoz az oldalhoz, amelyiknél nem világít zölden. Ellenőrizzük, hogy a zöld kijelző bekapcsol-e. 9

Nyomjunk meg egy kapcsolót a kapcsoló ellenőrzőn, és ellenőrizzük, hogy a zöld kijelző bekapcsol-e. A zöld kijelző bekapcsol - - - Az SM-EW79A nem hibás.

10 Elektromos kábel folytonosságának ellenőrzése 1. Csatlakoztassuk le a hátsó és első váltó, valamint az A csomópont csatlakozóját is. 2. Csatlakoztassuk az (5-eres) elektromos kábelcsatlakozót az ellenőrző műszer kábel becsatlakozójához, csatlakoztassuk az elektromos kábelt az alkatrészhez (hátsó váltó kábelcsatlakozó, első váltó kábelcsatlakozó vagy akkumulátorbilincs), amelyet ellenőrizni szeretnénk, majd nyomjuk meg az ENTER kapcsológombot az ellenőrző műszeren. * Ha a kapcsoló működtetésével záródik az áramkör, a kijelző világít amíg a kapcsológomb le van nyomva. Amikor a gombot felengedjük, további 10 másodpercig fönnmarad a kijelzés. 10

váltó kábelcsatlakozó, első váltó kábelcsatlakozó vagy akkumulátorbilincs), amelyet ellenőrizni szeretnénk, majd nyomjuk meg az ENTER kapcsológombot az ellenőrző

11 Az ellenőrző műszer használata n Akku bilincshez Akku tartóbilincs Nincs hiba/probléma A zöld kijelző 10 másodpercre bekapcsol. n Az első vagy hátsó váltóhoz Nincs hiba/probléma A zöld kijelző 30 másodpercre bekapcsol. Hátsó váltó csatlakozó Első váltó csatlakozó Elektromos vezetékek ellenőrző Kikapcsolva Hiba/probléma Ellenőrző/műszer egység A zöd kijelző kikapcsol és a piros bekapcsol Megjegyzés: Ha a zöld kijelző kapcsol be amikor a kábelt az ellenőrző műszerrel vizsgáljuk, és jelzi, hogy a kábel hibátlan, rázzuk és csavarjuk meg a kábelt, így ellenőrizzük, nincs-e szálszakadás a kábelben. Ha csak rövid időre is problémát jelez az ellenőrző műszer, cseréljük ki a kábelt. A tápellátás automatikusan kikapcsol 10 másodperc után. Ha megnyomjuk az ENTER gombot, a művelet megismétlődik újabb 10 másodpercig. Ha két akkumulátort használunk (fő ellenőrző műszeregység és akkumulátorbilincs) az ellenőrzéskor, a narancsszínű és a piros kijelzők egyszerre villognak a fő műszeregységen; ha ez történik, távolítsuk el az akkumulátort az akkumulátorbilincsből. 11

Hátsó váltó csatlakozó Első váltó csatlakozó Elektromos vezetékek ellenőrző Kikapcsolva Hiba/probléma Ellenőrző/műszer egység A zöd kijelző kikapcsol és a piros bekapcsol Megjegyzés: Ha a zöld

12 A váltókapcsoló irányának módosítása * Akkor változtassuk meg az üzemmódot, amikor az állapotjelző nem jelez vagy ha az akkumulátort kivettük. Helyezzük az akkumulátort az ellenőrző műszerbe Ellenőrizzük, hogy a narancsszínű állapotjelző világít-e, majd folytassuk a csatlakozók bekötésével és az ellenőrzés elvégzésével. * Ha az állapotjelző villog, az akkumulátor nem használható, fel kell tölteni. világít A vizsgálat elvégezhető villog Nem használható 1. Csatlakoztassuk az SM-EW79A 5-eres csatlakozóját a kar csatlakozóhoz. 2. Fordítsuk a módválasztó kapcsolót a váltókapcsoló irányváltás oldalra. 12

az ellenőrzés elvégzésével. * Ha az állapotjelző villog, az akkumulátor nem használható, fel kell tölteni.

13 3. Ha megnyomjuk az ENTER gombot, bekapcsol az állapotjelző (narancs), és a két értékelés kijelző (zöld és piros) felváltva villog. (Narancssárga) bekapcsol Irányváltás üzemmódra való átállás folyamatban felváltva villog 4. Amikor az irányváltás üzemmódra való átállás véget ér, az ellenőrző műszer három kijelzője felváltva világít. Az állapotjelző (narancs) villogni kezd. Emellett az SM-EW79A akkumulátortöltöttség jelzése (zöld) is bekapcsolva marad. A bal oldali ST-7970 kapcsoló állapotát jelzi A jobb oldali ST-7970 kapcsoló állapotát jelzi (Narancssárga) bekapcsol Kikapcsolva A kijelzés három másodpercenként változik. 13

Amikor az irányváltás üzemmódra való átállás véget ér, az ellenőrző műszer három kijelzője felváltva világít. Az állapotjelző (narancs) villogni kezd.

14 A váltókapcsoló irányának módosítása Ebben az üzemmódban nyomjuk kifelé a fokozatváltáshoz használni kívánt váltókapcsolót. Választásunktól függően a külső kijelzés az alábbi minta szerint módosul. A váltókapcsolók iránya megváltozik és állapotuk kijelzésre kerül. Kifelé irány Kifelé irány Befelé irány Befelé irány L L R R Préseljük Préseljük Préseljük Préseljük Kifelé irány Kifelé irány 5. Nyomjuk meg és tartsuk lenyomva az SM-EW79A beállítás mód gombot a módosított beállítás megerősítéséhez. Ha hiba lép föl, az akkumulátor jelzőfénye pirosra vált, az üzemmód pedig törlésre kerül. Az új beállítás megerősítésekor mindkét beállítás LED 2 másodpercre bekapcsol, majd kikapcsol. Ha hiba lép föl, az akkumulátor LED zöldről pirosra vált, majd kikapcsol. Ha ez történik, nyomjuk meg az ENTER gombot mégegyszer a beállítás módosításához. Amikor a módosítást megerősítettük, nyomjuk meg az ST-7970 kar kapcsolóit, és ellenőrizzük, hogy a kapcsoló irányok (a váltó mozgási iránya) megváltoztak-e. Ha az új beállítás megerősítése nélkül töröljük az irányváltó üzemmódot, az előző beállítás marad érvényben. * Ha egy percig semmilyen műveletet nem végzünk, az üzemmód automatikusan törlésre kerül. Az iránymódosítás véglegesítéséhez a fönt leírt módon meg kell nyomnunk a beállító gombot. Ha nem nyomjuk meg, az új beállítás nem kerül véglegesítésre. 14

Nyomjuk meg és tartsuk lenyomva az SM-EW79A beállítás mód gombot a módosított beállítás megerősítéséhez. Ha hiba lép föl, az akkumulátor jelzőfénye pirosra vált, az üzemmód pedig törlésre kerül.

16 * A szerelési útmutatók más nyelveken is elérhetők a következő címen: Megjegyzés: a műszaki adatok megváltoztatásának jogát fenntartjuk! (Hungarian)
