KY-400B. Installáció: Bevezető:

Átírás

1 A monitor villog és hangjelzést ad, hogy felhívja a figyelmét arra, ha a gumiabroncsokban csökken a nyomás vagy túl magas a hőmérséklet vagy, ha defektes a gumi. Hangjelzést illetve villogást tapasztal a fent említettek mellett, ha a monitorban vagy a szenzorokban alacsony a feszültség vagy valamilyen probléma merül fel bennük. Szintén jelzés hallható külső interferencia esetén. Installáció: Bevezető: A KY-400B egy biztonsági rendszer, amely segítségével nyomon követheti gumiabroncsain belül uralkodó légnyomást és hőmérsékletet. A készülék működéséhez elengedhetetlen a 4 db, gumiabroncson belül, a felnire szerelt érzékelő illetve a kézi, vezeték nélküli monitor. A KY-400B használható minden belső gumi nélküli (úgynevezett Tubeless ) abroncsnál. A felnire, a szelep helyére szerelt szenzor folyamatosan figyeli a gumi belsejében a légnyomást, illetve a hőmérsékletet és rádió jelek segítségével elküldi az információkat a vezeték nélküli monitorra. A monitor teljesen mobil, tehát lehetősége van vinni magával, ha kiszáll az autóból, de lehetőség van a monitor rögzítésére is. A monitor arra szolgál, hogy a szenzorok jeleit fogadja és megjelenítse az információkat a kijelzőn. Grafikus megjelenítéssel tájékoztatja Önt a gumikban lévő légnyomásról, illetve hőmérsékletről. Természetesen a grafikai megjelenítés mellett ki is írja a kijelzőre az adatokat. A készülék egy komplex figyelmeztető rendszer, amelynek első célja a gumik jó állapotának megőrzése a közúti balesetek elkerülése érdekében. Az érzékelők telepítése 1. Szerelje le a kereket a gépkocsi kerékagyáról és engedje ki az összes levegőt az abroncsból. Ezután távolítsa el a gumit a felniről a gumiszerelés általános szabályai szerint. 2. Takarítsa meg, zsírtalanítsa a felni belső (gumi alatti) részét. 3. Távolítsa el a szelepet a felniből. 4. Helyezze be a szelep nyílásába a mérőeszköz szenzorát és rögzítse. 5. Helyezze vissza a gumiabroncsot a felnire, de ügyeljen a szenzor épségére. 6. Fújja fel levegővel a kereket a gépkocsi gyártó előírásainak megfelelően. 7. Ismételje meg ezt a műveletet minden keréknél. Megjegyzés: A szenzor a szelepen kerül elhelyezésre, ezért kérjük fokozottan ügyeljen a szelepre az esetleges szivárgások, illetve a szenzor meghibásodásának elkerülése miatt. A levegőszigetelést tesztelje le egyből a felszerelés után. A monitor teljesen mobil. A gépkocsiban a direkt erre a célra kifejlesztett tartóbakban tudja elhelyezni. Természetesen az elhelyezést Öntől függ, 1

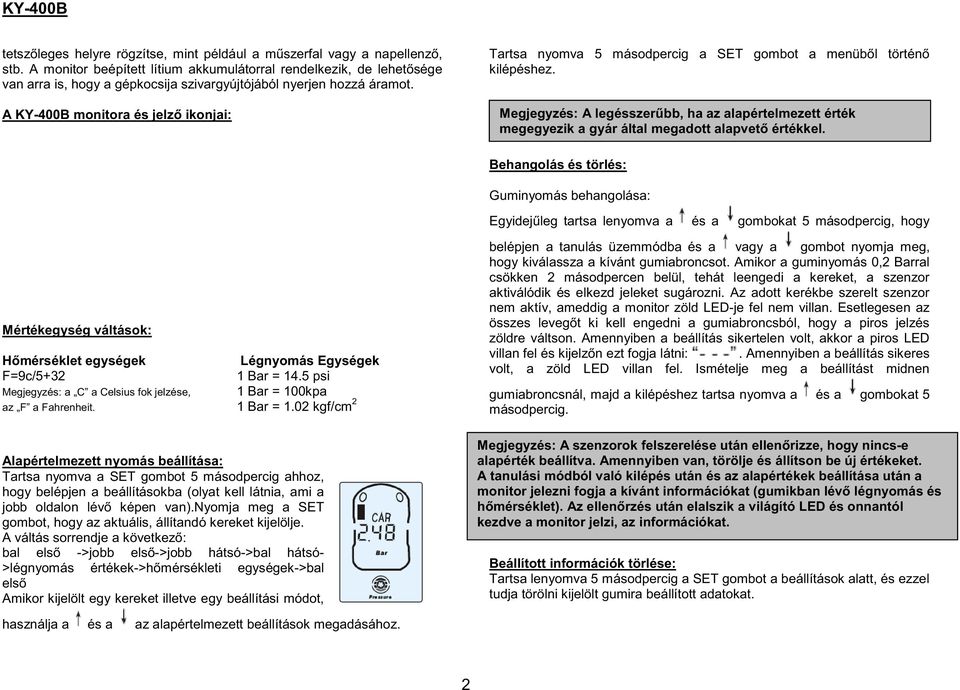

2 tetszőleges helyre rögzítse, mint például a műszerfal vagy a napellenző, stb. A monitor beépített lítium akkumulátorral rendelkezik, de lehetősége van arra is, hogy a gépkocsija szivargyújtójából nyerjen hozzá áramot. A KY-400B monitora és jelző ikonjai: Tartsa nyomva 5 másodpercig a SET gombot a menüből történő kilépéshez. Megjegyzés: A legésszerűbb, ha az alapértelmezett érték megegyezik a gyár által megadott alapvető értékkel. Behangolás és törlés: Guminyomás behangolása: Egyidejűleg tartsa lenyomva a és a gombokat 5 másodpercig, hogy Mértékegység váltások: Hőmérséklet egységek Légnyomás Egységek F=9c/ Bar = 14.5 psi Megjegyzés: a C a Celsius fok jelzése, 1 Bar = 100kpa az F a Fahrenheit. 1 Bar = 1.02 kgf/cm 2 Alapértelmezett nyomás beállítása: Tartsa nyomva a SET gombot 5 másodpercig ahhoz, hogy belépjen a beállításokba (olyat kell látnia, ami a jobb oldalon lévő képen van).nyomja meg a SET gombot, hogy az aktuális, állítandó kereket kijelölje. A váltás sorrendje a következő: bal első ->jobb első->jobb hátsó->bal hátsó- >légnyomás értékek->hőmérsékleti egységek->bal első Amikor kijelölt egy kereket illetve egy beállítási módot, belépjen a tanulás üzemmódba és a vagy a gombot nyomja meg, hogy kiválassza a kívánt gumiabroncsot. Amikor a guminyomás 0,2 Barral csökken 2 másodpercen belül, tehát leengedi a kereket, a szenzor aktiválódik és elkezd jeleket sugározni. Az adott kerékbe szerelt szenzor nem aktív, ameddig a monitor zöld LED-je fel nem villan. Esetlegesen az összes levegőt ki kell engedni a gumiabroncsból, hogy a piros jelzés zöldre váltson. Amennyiben a beállítás sikertelen volt, akkor a piros LED villan fel és kijelzőn ezt fogja látni:. Amennyiben a beállítás sikeres volt, a zöld LED villan fel. Ismételje meg a beállítást midnen gumiabroncsnál, majd a kilépéshez tartsa nyomva a és a gombokat 5 másodpercig. Megjegyzés: A szenzorok felszerelése után ellenőrizze, hogy nincs-e alapérték beállítva. Amennyiben van, törölje és állítson be új értékeket. A tanulási módból való kilépés után és az alapértékek beállítása után a monitor jelezni fogja a kívánt információkat (gumikban lévő légnyomás és hőmérséklet). Az ellenőrzés után elalszik a világító LED és onnantól kezdve a monitor jelzi, az információkat. Beállított információk törlése: Tartsa lenyomva 5 másodpercig a SET gombot a beállítások alatt, és ezzel tudja törölni kijelölt gumira beállított adatokat. használja a és a az alapértelmezett beállítások megadásához. 2

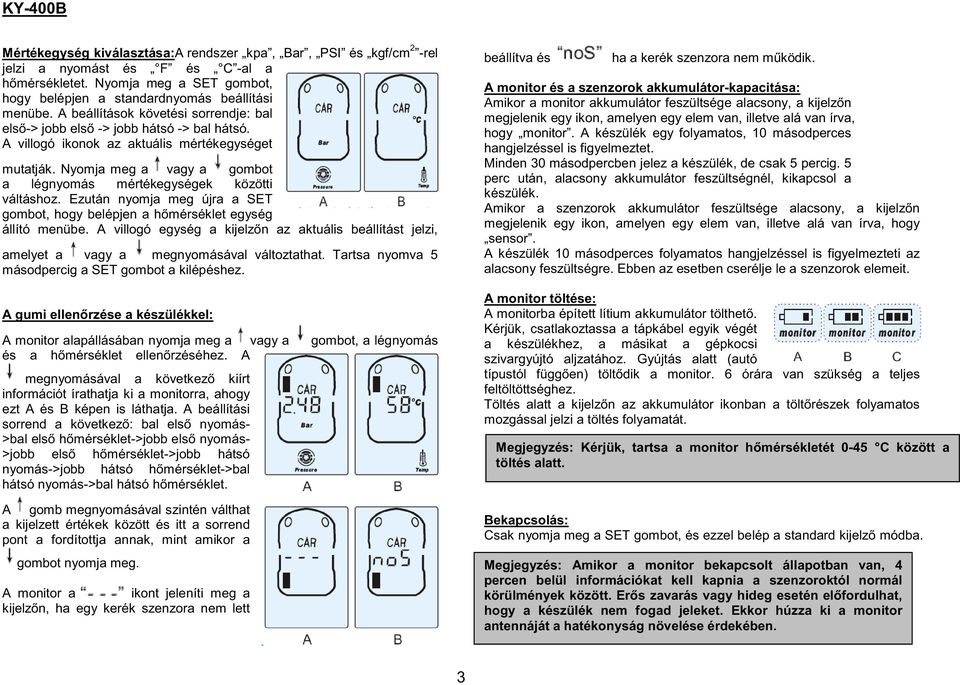

3 Mértékegység kiválasztása:a rendszer kpa, Bar, PSI és kgf/cm 2 -rel jelzi a nyomást és F és C -al a hőmérsékletet. Nyomja meg a SET gombot, hogy belépjen a standardnyomás beállítási menübe. A beállítások követési sorrendje: bal első-> jobb első -> jobb hátsó -> bal hátsó. A villogó ikonok az aktuális mértékegységet mutatják. Nyomja meg a vagy a gombot a légnyomás mértékegységek közötti váltáshoz. Ezután nyomja meg újra a SET gombot, hogy belépjen a hőmérséklet egység állító menübe. A villogó egység a kijelzőn az aktuális beállítást jelzi, amelyet a vagy a megnyomásával változtathat. Tartsa nyomva 5 másodpercig a SET gombot a kilépéshez. A gumi ellenőrzése a készülékkel: A monitor alapállásában nyomja meg a vagy a gombot, a légnyomás és a hőmérséklet ellenőrzéséhez. A megnyomásával a következő kiírt információt írathatja ki a monitorra, ahogy ezt A és B képen is láthatja. A beállítási sorrend a következő: bal első nyomás- >bal első hőmérséklet->jobb első nyomás- >jobb első hőmérséklet->jobb hátsó nyomás->jobb hátsó hőmérséklet->bal hátsó nyomás->bal hátsó hőmérséklet. A gomb megnyomásával szintén válthat a kijelzett értékek között és itt a sorrend pont a fordítottja annak, mint amikor a gombot nyomja meg. A monitor a ikont jeleníti meg a kijelzőn, ha egy kerék szenzora nem lett beállítva és ha a kerék szenzora nem működik. A monitor és a szenzorok akkumulátor-kapacitása: Amikor a monitor akkumulátor feszültsége alacsony, a kijelzőn megjelenik egy ikon, amelyen egy elem van, illetve alá van írva, hogy monitor. A készülék egy folyamatos, 10 másodperces hangjelzéssel is figyelmeztet. Minden 30 másodpercben jelez a készülék, de csak 5 percig. 5 perc után, alacsony akkumulátor feszültségnél, kikapcsol a készülék. Amikor a szenzorok akkumulátor feszültsége alacsony, a kijelzőn megjelenik egy ikon, amelyen egy elem van, illetve alá van írva, hogy sensor. A készülék 10 másodperces folyamatos hangjelzéssel is figyelmezteti az alacsony feszültségre. Ebben az esetben cserélje le a szenzorok elemeit. A monitor töltése: A monitorba épített lítium akkumulátor tölthető. Kérjük, csatlakoztassa a tápkábel egyik végét a készülékhez, a másikat a gépkocsi szivargyújtó aljzatához. Gyújtás alatt (autó típustól függően) töltődik a monitor. 6 órára van szükség a teljes feltöltöttséghez. Töltés alatt a kijelzőn az akkumulátor ikonban a töltőrészek folyamatos mozgással jelzi a töltés folyamatát. Megjegyzés: Kérjük, tartsa a monitor hőmérsékletét 0-45 C között a töltés alatt. Bekapcsolás: Csak nyomja meg a SET gombot, és ezzel belép a standard kijelző módba. Megjegyzés: Amikor a monitor bekapcsolt állapotban van, 4 percen belül információkat kell kapnia a szenzoroktól normál körülmények között. Erős zavarás vagy hideg esetén előfordulhat, hogy a készülék nem fogad jeleket. Ekkor húzza ki a monitor antennáját a hatékonyság növelése érdekében. 3

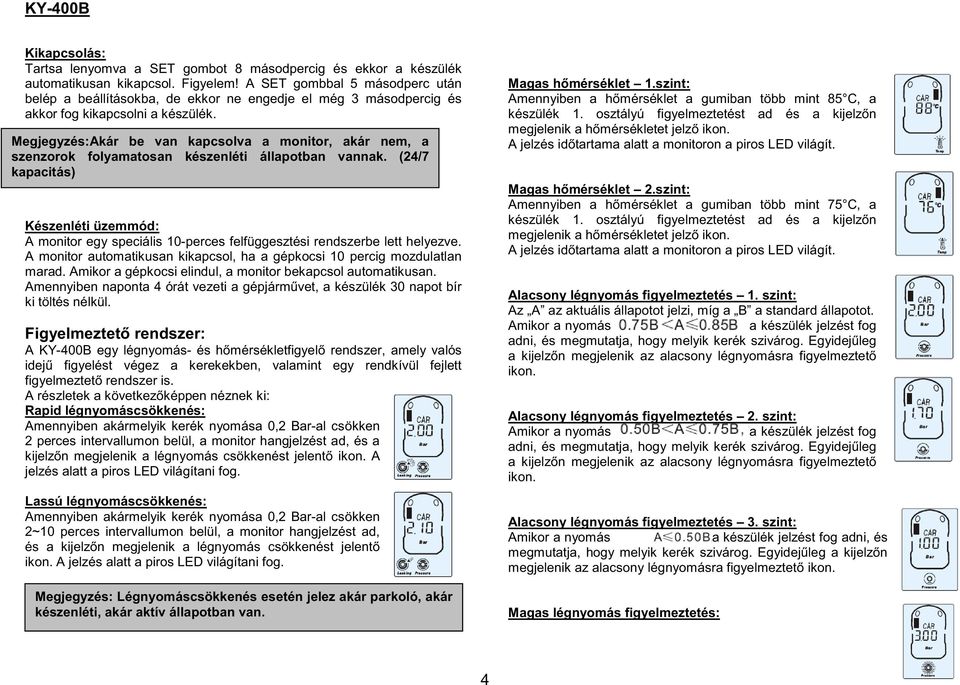

4 Kikapcsolás: Tartsa lenyomva a SET gombot 8 másodpercig és ekkor a készülék automatikusan kikapcsol. Figyelem! A SET gombbal 5 másodperc után belép a beállításokba, de ekkor ne engedje el még 3 másodpercig és akkor fog kikapcsolni a készülék. Megjegyzés:Akár be van kapcsolva a monitor, akár nem, a szenzorok folyamatosan készenléti állapotban vannak. (24/7 kapacitás) Készenléti üzemmód: A monitor egy speciális 10-perces felfüggesztési rendszerbe lett helyezve. A monitor automatikusan kikapcsol, ha a gépkocsi 10 percig mozdulatlan marad. Amikor a gépkocsi elindul, a monitor bekapcsol automatikusan. Amennyiben naponta 4 órát vezeti a gépjárművet, a készülék 30 napot bír ki töltés nélkül. Figyelmeztető rendszer: A KY-400B egy légnyomás- és hőmérsékletfigyelő rendszer, amely valós idejű figyelést végez a kerekekben, valamint egy rendkívül fejlett figyelmeztető rendszer is. A részletek a következőképpen néznek ki: Rapid légnyomáscsökkenés: Amennyiben akármelyik kerék nyomása 0,2 Bar-al csökken 2 perces intervallumon belül, a monitor hangjelzést ad, és a kijelzőn megjelenik a légnyomás csökkenést jelentő ikon. A jelzés alatt a piros LED világítani fog. Lassú légnyomáscsökkenés: Amennyiben akármelyik kerék nyomása 0,2 Bar-al csökken 2~10 perces intervallumon belül, a monitor hangjelzést ad, és a kijelzőn megjelenik a légnyomás csökkenést jelentő ikon. A jelzés alatt a piros LED világítani fog. Megjegyzés: Légnyomáscsökkenés esetén jelez akár parkoló, akár készenléti, akár aktív állapotban van. Magas hőmérséklet 1.szint: Amennyiben a hőmérséklet a gumiban több mint 85 C, a készülék 1. osztályú figyelmeztetést ad és a kijelzőn megjelenik a hőmérsékletet jelző ikon. A jelzés időtartama alatt a monitoron a piros LED világít. Magas hőmérséklet 2.szint: Amennyiben a hőmérséklet a gumiban több mint 75 C, a készülék 1. osztályú figyelmeztetést ad és a kijelzőn megjelenik a hőmérsékletet jelző ikon. A jelzés időtartama alatt a monitoron a piros LED világít. Alacsony légnyomás figyelmeztetés 1. szint: Az A az aktuális állapotot jelzi, míg a B a standard állapotot. Amikor a nyomás, a készülék jelzést fog adni, és megmutatja, hogy melyik kerék szivárog. Egyidejűleg a kijelzőn megjelenik az alacsony légnyomásra figyelmeztető ikon. Alacsony légnyomás figyelmeztetés 2. szint: Amikor a nyomás a készülék jelzést fog adni, és megmutatja, hogy melyik kerék szivárog. Egyidejűleg a kijelzőn megjelenik az alacsony légnyomásra figyelmeztető ikon. Alacsony légnyomás figyelmeztetés 3. szint: Amikor a nyomás a készülék jelzést fog adni, és megmutatja, hogy melyik kerék szivárog. Egyidejűleg a kijelzőn megjelenik az alacsony légnyomásra figyelmeztető ikon. Magas légnyomás figyelmeztetés: 4

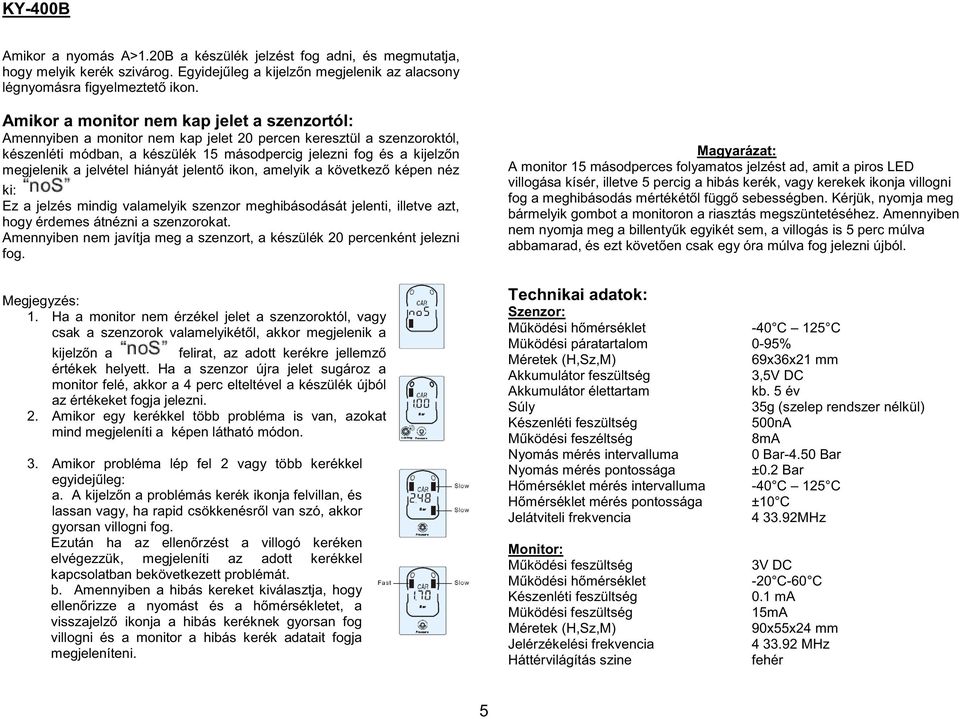

5 Amikor a nyomás A>1.20B a készülék jelzést fog adni, és megmutatja, hogy melyik kerék szivárog. Egyidejűleg a kijelzőn megjelenik az alacsony légnyomásra figyelmeztető ikon. Amikor a monitor nem kap jelet a szenzortól: Amennyiben a monitor nem kap jelet 20 percen keresztül a szenzoroktól, készenléti módban, a készülék 15 másodpercig jelezni fog és a kijelzőn megjelenik a jelvétel hiányát jelentő ikon, amelyik a következő képen néz ki: Ez a jelzés mindig valamelyik szenzor meghibásodását jelenti, illetve azt, hogy érdemes átnézni a szenzorokat. Amennyiben nem javítja meg a szenzort, a készülék 20 percenként jelezni fog. Megjegyzés: 1. Ha a monitor nem érzékel jelet a szenzoroktól, vagy csak a szenzorok valamelyikétől, akkor megjelenik a kijelzőn a felirat, az adott kerékre jellemző értékek helyett. Ha a szenzor újra jelet sugároz a monitor felé, akkor a 4 perc elteltével a készülék újból az értékeket fogja jelezni. 2. Amikor egy kerékkel több probléma is van, azokat mind megjeleníti a képen látható módon. 3. Amikor probléma lép fel 2 vagy több kerékkel egyidejűleg: a. A kijelzőn a problémás kerék ikonja felvillan, és lassan vagy, ha rapid csökkenésről van szó, akkor gyorsan villogni fog. Ezután ha az ellenőrzést a villogó keréken elvégezzük, megjeleníti az adott kerékkel kapcsolatban bekövetkezett problémát. b. Amennyiben a hibás kereket kiválasztja, hogy ellenőrizze a nyomást és a hőmérsékletet, a visszajelző ikonja a hibás keréknek gyorsan fog villogni és a monitor a hibás kerék adatait fogja megjeleníteni. Magyarázat: A monitor 15 másodperces folyamatos jelzést ad, amit a piros LED villogása kísér, illetve 5 percig a hibás kerék, vagy kerekek ikonja villogni fog a meghibásodás mértékétől függő sebességben. Kérjük, nyomja meg bármelyik gombot a monitoron a riasztás megszüntetéséhez. Amennyiben nem nyomja meg a billentyűk egyikét sem, a villogás is 5 perc múlva abbamarad, és ezt követően csak egy óra múlva fog jelezni újból. Technikai adatok: Szenzor: Működési hőmérséklet -40 C 125 C Müködési páratartalom 0-95% Méretek (H,Sz,M) 69x36x21 mm Akkumulátor feszültség 3,5V DC Akkumulátor élettartam kb. 5 év Súly 35g (szelep rendszer nélkül) Készenléti feszültség 500nA Működési feszéltség 8mA Nyomás mérés intervalluma 0 Bar-4.50 Bar Nyomás mérés pontossága ±0.2 Bar Hőmérséklet mérés intervalluma -40 C 125 C Hőmérséklet mérés pontossága ±10 C Jelátviteli frekvencia MHz Monitor: Működési feszültség 3V DC Működési hőmérséklet -20 C-60 C Készenléti feszültség 0.1 ma Müködési feszültség 15mA Méretek (H,Sz,M) 90x55x24 mm Jelérzékelési frekvencia MHz Háttérvilágítás szine fehér 5

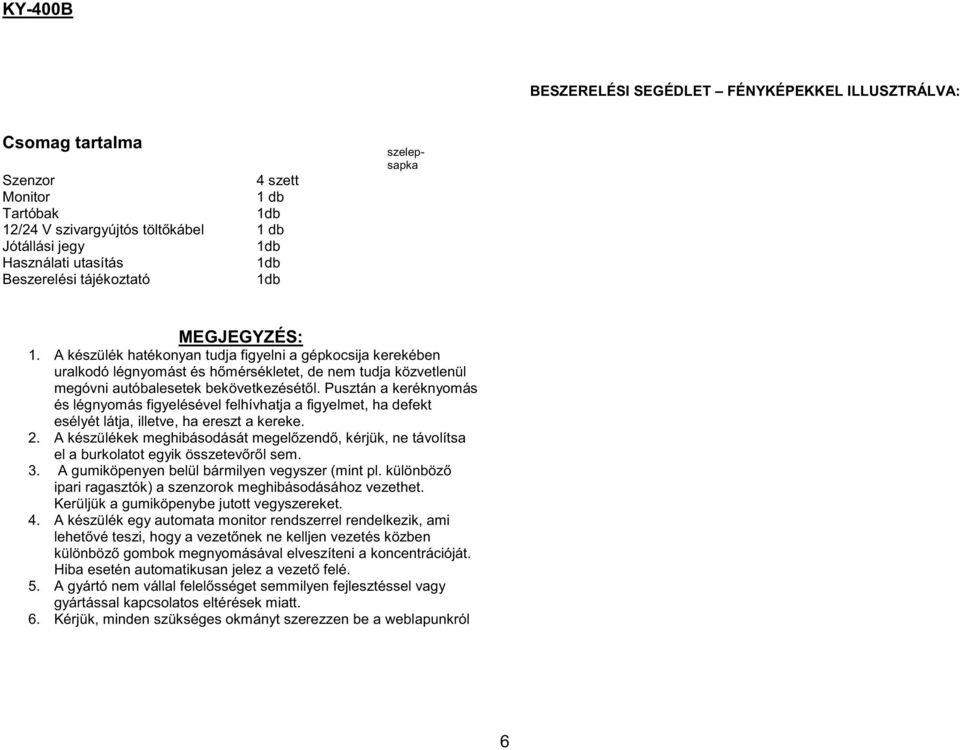

6 BESZERELÉSI SEGÉDLET FÉNYKÉPEKKEL ILLUSZTRÁLVA: Csomag tartalma Szenzor 4 szett Monitor 1 db Tartóbak 1db 12/24 V szivargyújtós töltőkábel 1 db Jótállási jegy 1db Használati utasítás 1db Beszerelési tájékoztató 1db szelepsapka MEGJEGYZÉS: 1. A készülék hatékonyan tudja figyelni a gépkocsija kerekében uralkodó légnyomást és hőmérsékletet, de nem tudja közvetlenül megóvni autóbalesetek bekövetkezésétől. Pusztán a keréknyomás és légnyomás figyelésével felhívhatja a figyelmet, ha defekt esélyét látja, illetve, ha ereszt a kereke. 2. A készülékek meghibásodását megelőzendő, kérjük, ne távolítsa el a burkolatot egyik összetevőről sem. 3. A gumiköpenyen belül bármilyen vegyszer (mint pl. különböző ipari ragasztók) a szenzorok meghibásodásához vezethet. Kerüljük a gumiköpenybe jutott vegyszereket. 4. A készülék egy automata monitor rendszerrel rendelkezik, ami lehetővé teszi, hogy a vezetőnek ne kelljen vezetés közben különböző gombok megnyomásával elveszíteni a koncentrációját. Hiba esetén automatikusan jelez a vezető felé. 5. A gyártó nem vállal felelősséget semmilyen fejlesztéssel vagy gyártással kapcsolatos eltérések miatt. 6. Kérjük, minden szükséges okmányt szerezzen be a weblapunkról 6
