1 SMD Kiforrasztó Állomás Hőmérséklet kontroll, Digitális kijelző, Antisztatikus kivitel SP-HA800D

2 Figyelem! A fúvóka hőmérséklete 400 C, ezért nem megfelelő használat esetén sérülést, tüzet vagy egyéb veszélyt okozhat az emberi életre és egészségre. Feltétlenül be kell tartani az alábbi előírásokat: 1. A készülék működtetése közben ügyeljen az alapos óvatosságra, hogy ne okozzon sérülést sem személyekben sem állatokban. Soha ne használja a készüléket hajszárításra, ne érintse meg a fűtőelemet és ne irányítsa a forró levegőt közvetlenül bőrfelültre. 2. Soha ne használja a készüléket éghető gázok vagy egyéb gyúlékony anyagok közelében és a munka végeztével se hagyja a készüléket ilyen anyagok közelében. 3. A munkavégzés után a készülék táplálását le kell kapcsolni. A kikapcsolás automatikusan bekövetkezik a forrólevegő hőmérsékletének csökkenését követően (a készülék belsejében biztosíték található, melynek kiégésére figyelni kell). 4. Soha ne hagyja a magára a bekapcsolt készüléket és ne tegye ki rázkódó hatásoknak. Ne helyezzen rá nehéz tárgyakat és a működtető gombjait csak megfelelően használja. 5. Soha ne üzemeltesse a készüléket nedves kézzel (vagy nedves kábelekkel) mert az rövidzárlatot vagy áramütést okozhat. 6. Tartsa távol gyermekektől a készüléket. 7. Csak eredeti fúvókákat használjon. 8. A különböző fúvókák esetében jelentkező hőmérsékleti ingadozás természetes jelenség. 9. Munka közben ügyelni kell a tápellátás specifikációjára, mert a különböző kiforrasztó állomások is specifikációja is különböző. A berendezés jellemzői A berendezés egy ólommentes kiforrasztó állomás félprofesszionális és professzionális célokra. Alkalmazása vizsgálati, fejlesztési és termelési laboratóriumokban, tudományos és egyéb munkákhoz javasolt. A berendezés segítségével mindennemű SMD alkatrész kiforrasztható. 1. Az állandó hőmérséklet és a zárt vezérlő kör nagyfokú pontosság elérését teszik lehetővé. 2. Nagy kimeneti teljesítmény és gyors felfűtés. 3. A légfúvó nagy teljesítménye nagyméretű SMD alkatrészek kiforrasztását is lehetővé teszi. 4. A három memória funkció csoport révén a hőmérséklet gyorsan módosítható, ezért felgyorsul a munkavégzés. 5. A hőmérséklet és légmennyiség intuitív, kettős digitális kijelzése biztosítja a kiforrasztó állomás kimeneti paramétereinek gyors leolvashatóságát. 6. Stand by állapot, automatikus táp lekapcsolás és egyéb energiatakarékosságot szolgáló funkciók.

3 7. Gyorsgombok a hőmérséklet és fúvás intenzitás könnyű módosításához. Modell bemutatása 1 Modell SP-HA800D Intelligens kiforrasztó állomás 2 Össz. Teljesítmény Kb. 900W (max.) Fűtés: 800W, fúvó: 40W 3 Hőmérséklet tartomány C F A 3-bites LED kijelző kijelzési tartománya 4 Mértékegység C/ F Választható 5 Hőmérsékleti pontosság ±10 C Állandó 6 Kalibrálási hőmérséklet ±50 C -58 F F 3-bites LED kijelzőn kijelezve: egy jelbit 100 bitet jelent. 7 Memória 3 csoport Gyorsgombok az 1, 2 i 3 szinthez 8 Légáram tartomány szint 3-bites LED kijelzőn kijelezve 9 Alvó üzemmód Alarm Kikapcsolás A baloldali kijelző SLP -t mutat a jobboldali OFF - ot Nincs fűtés Hőmérséklet túllépés Normál kikapcsolás Nincs fűtés, hideg levegő fúvás, átmenet alvó módba. A kijelzőn H-E látható A Kijelzőn 550 C felett S-E jelenik meg, majd a fűtés lekapcsol. Hideg levegő fúvás, majd tápfeszültség lekapcsol. Összeszerelés Az első használatot megelőzően össze kell szerelni a tartótámaszt. Kövesse az alábbi illusztrációt. 1. A tartót négy csavar behajtásával kell rögzíteni, a rajzon mutatott módon (saját preferenciák függvényében).

4 2. A rögzítési módtól függően csavarjon ki két csavart a jobb vagy a bal oldalról. 3. Állítsa be a tartót oly módon, hogy két rögzítési furat egybe essen a készüléken lévő furatokkal, majd hajtsa be a csavarokat. 4. Helyezze a készülék markolatát a tartóba és ellenőrizze a rögzítés helyességét. Működtető gombok ismertetése Hőmérséklet választás 1. mód Hőmérséklet választás 2. mód Forgató gomb Adatok mentés 1, 2, 3 Adatok behívása Start funkció és számszerű értékek nyugtázása Érték növelése Érték csökkentése Balra: érték csökkentése, Jobbra: érték növelése Hosszú nyomva tartás (>3s) jegyezz meg, mint gyorsgomb Normál körülmények esetén a gomb megnyomásával előjön a beállított hőmérséklet A hőmérséklet beállításához meg kell jelennie a SET szimbólumnak Hőmérséklet kalibrálás Hosszú nyomva tartás (>3s) aktiválja a funkciót és nyugtázza a számszerű értéket Érték növelése Érték csökkentése A hőmérséklet beállításához meg kell jelennie a SET szimbólumnak Légmennyiség szabályozás Forgató gomb Balra: érték csökkentése, Jobbra: érték növelése Érték növelése Valós idejű szabályozás

5 Érték csökkentése Markolaton lévő gombok Fel Érték növelése Gombok Le Érték csökkentése ugyanazon a panelen Megnyomásával váltás hideg és meleg levegő között A készülék ismertetése Készülék előlap és hátlap. Funkciók bemutatása 1. Multifunkciós forgógomb szabályzó 6. Forró levegő kimeneti csonk 2. Légmennyiség mérő 7. Fel gomb 3. memória / szabályzás gombok 8. Le gomb 4. Tápkapcsoló 9. Hőmérséklet mérő 5. Választó / nyugtázó gomb 10. Multifunkciós kártya

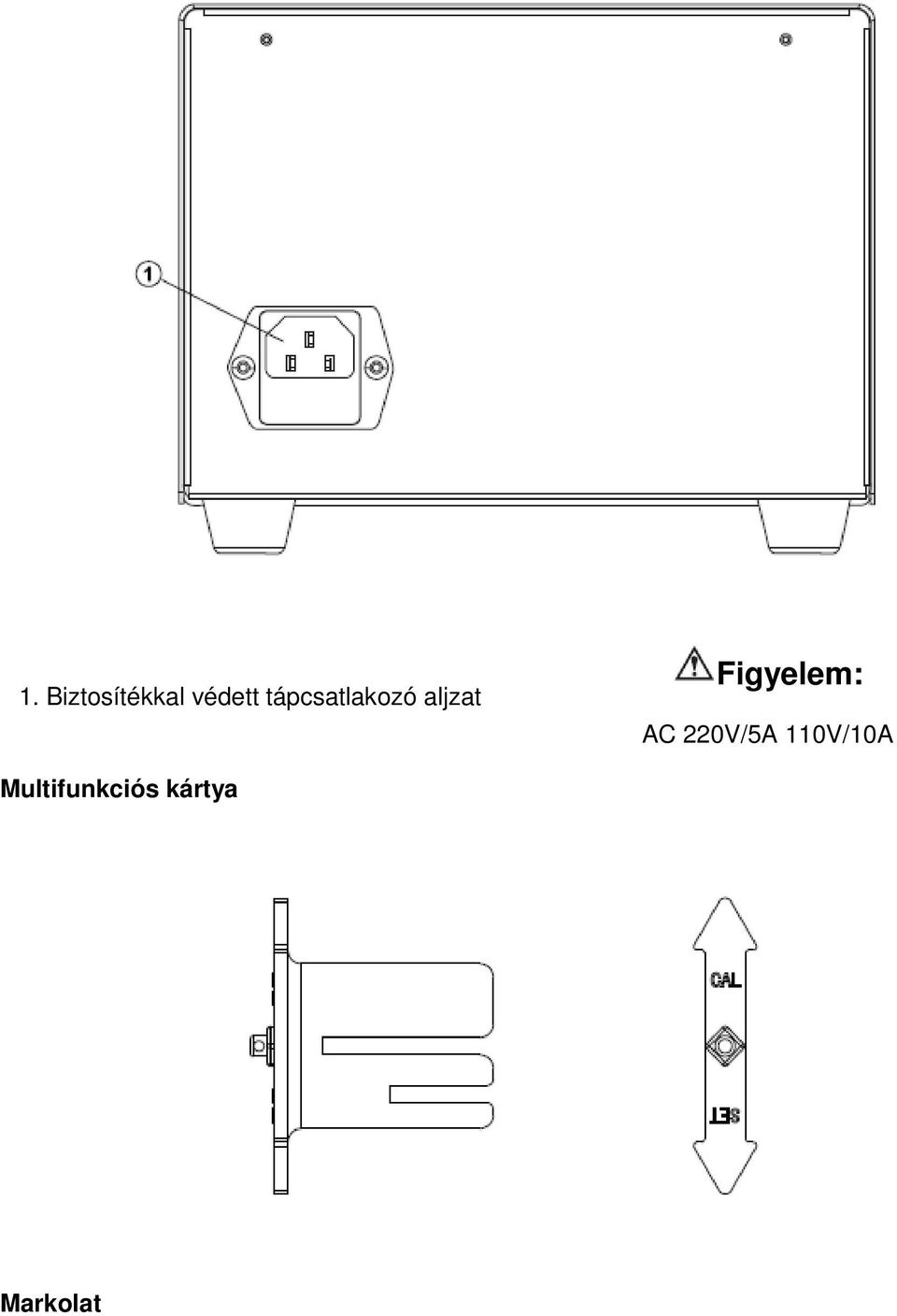

6 1. Biztosítékkal védett tápcsatlakozó aljzat Figyelem: AC 220V/5A 110V/10A Multifunkciós kártya Markolat

7 Működtetés Figyelem: Az instrukcióban leírt összes hőmérsékleti paraméter 080 -as értékű légáramnál lett tesztelve 1130-as fúvókával, 2 mm távolságban annak végétől. 1. Tápfeszültség bekapcsolása Csatlakoztassa a hálózati tápkábelt a készülék hátulján lévő aljzatba majd a hálózatba és kapcsolja be a készüléket. (Győződjön meg arról, hogy a tápfeszültség azonos-e a hálózati feszültséggel). A készülék üzemállapotai (2 állapot) A. A markolat a tartón elhelyezve nyugszik, a berendezés alvó állapotban van. A kijelzőn SLP látható (lásd. 7. pont). Nézze meg az alábbi illusztrációt:

8 B. A markolat nincs a tartóba helyezve. Ha a tápfeszültség be van kapcsolva, megjelenik a beállított hőmérséklet és az utoljára választott légáram mennyiség. 3 másodperccel később megjelenik az aktuális hőmérséklet (első alkalommal ezek a gyári beállítási szerintiek lesznek: hőmérséklet 350 C; légáram 80-as szint, hőmérséklet kompenzáció 0 C, mértékegység C. Nézze meg az alábbi illusztrációt: 2. Hőmérsékleti paraméterek módosítása Helyezze a multifunkciós kártyát lapjával fölfelé az előlapba, majd nyomja meg az előlapon vagy markolaton a gombot. A hőmérsékleti bit-jel villogni kezd, ami a hőmérséklet változtatási üzemmódot jelenti. A multifunkciós forgó szabályzógomb a hőmérséklet gyors beállítására szolgál, az előlapon illetve a markolaton lévő és gombokkal viszont a pontos hőmérséklet állítható be. Tapasztalt felhasználók probléma nélkül végzik a hőmérséklet gyors és pontos beállítását egyidejűleg használva a forgató és léptető gombokat is. A hőmérséklet beállítása után nyomja meg ismételten a gombot, miáltal memorizálódik a beállított hőmérséklet és bekapcsolódik az üzemmód.

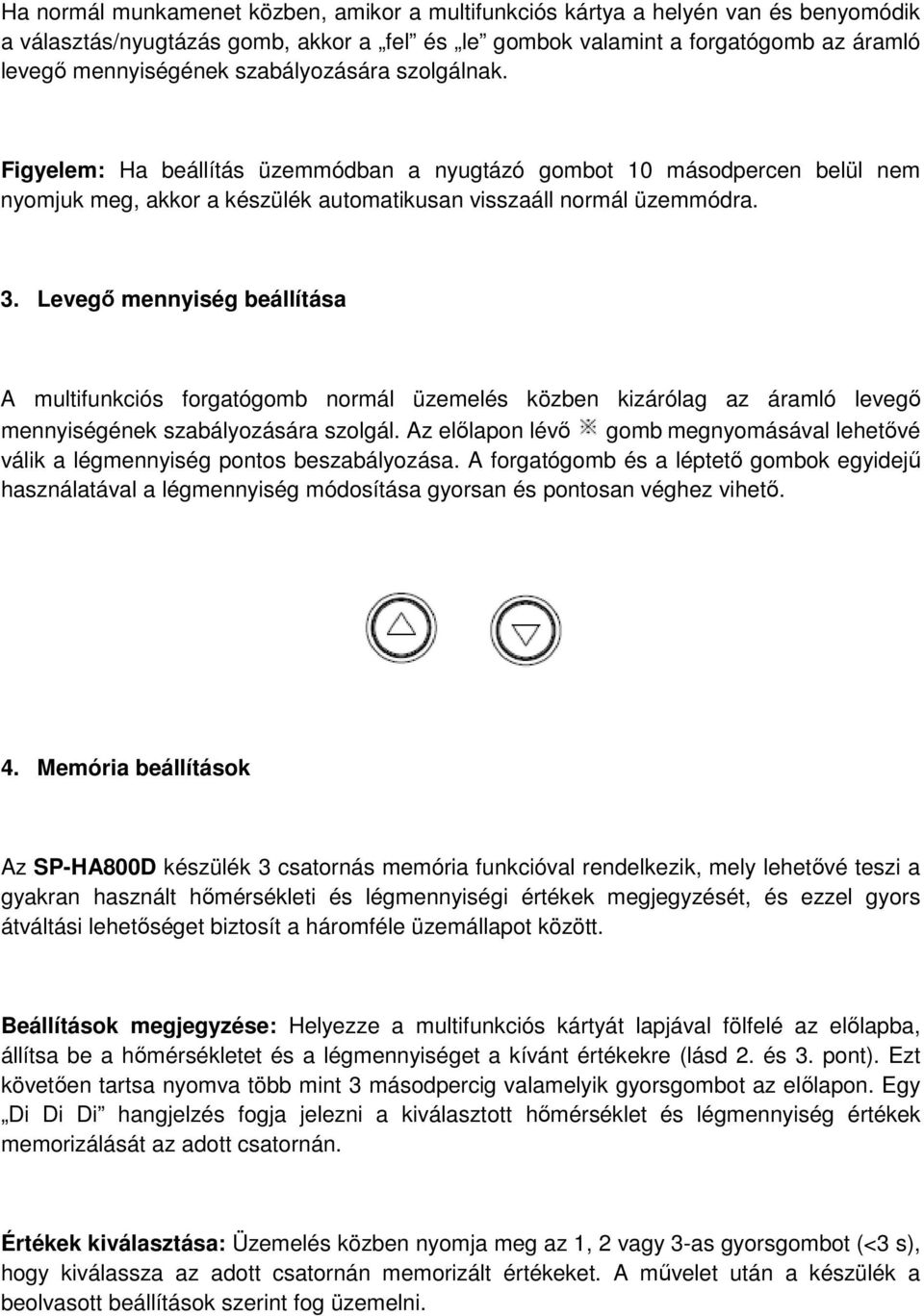

9 Ha normál munkamenet közben, amikor a multifunkciós kártya a helyén van és benyomódik a választás/nyugtázás gomb, akkor a fel és le gombok valamint a forgatógomb az áramló levegő mennyiségének szabályozására szolgálnak. Figyelem: Ha beállítás üzemmódban a nyugtázó gombot 10 másodpercen belül nem nyomjuk meg, akkor a készülék automatikusan visszaáll normál üzemmódra. 3. Levegő mennyiség beállítása A multifunkciós forgatógomb normál üzemelés közben kizárólag az áramló levegő mennyiségének szabályozására szolgál. Az előlapon lévő gomb megnyomásával lehetővé válik a légmennyiség pontos beszabályozása. A forgatógomb és a léptető gombok egyidejű használatával a légmennyiség módosítása gyorsan és pontosan véghez vihető. 4. Memória beállítások Az SP-HA800D készülék 3 csatornás memória funkcióval rendelkezik, mely lehetővé teszi a gyakran használt hőmérsékleti és légmennyiségi értékek megjegyzését, és ezzel gyors átváltási lehetőséget biztosít a háromféle üzemállapot között. Beállítások megjegyzése: Helyezze a multifunkciós kártyát lapjával fölfelé az előlapba, állítsa be a hőmérsékletet és a légmennyiséget a kívánt értékekre (lásd 2. és 3. pont). Ezt követően tartsa nyomva több mint 3 másodpercig valamelyik gyorsgombot az előlapon. Egy Di Di Di hangjelzés fogja jelezni a kiválasztott hőmérséklet és légmennyiség értékek memorizálását az adott csatornán. Értékek kiválasztása: Üzemelés közben nyomja meg az 1, 2 vagy 3-as gyorsgombot (<3 s), hogy kiválassza az adott csatornán memorizált értékeket. A művelet után a készülék a beolvasott beállítások szerint fog üzemelni.

10 Hőmérséklet kompenzáció beállítása A készülék pontos bekalibrálása a gyárban megtörtént. Hosszú használatot követően bekövetkezhet a fűtőelem és fúvókák szükségszerű cseréje, és ezt követően a készülék hőmérsékleti kalibrálása. Alábbiakban ismertetjük hőmérséklet kalibrálását. Fogja meg a készülék markolatát, helyezze be a multifunkciós kártyát a nyíllal jelölt irányban a helyére és állítsa be a hőmérsékletet a megfelelő értékre (pl. 300 C). Ezzel egyidőben jegyezze meg ezt a T1 értéket. Kapcsolja ki a készüléket helyezze be a multifunkciós kártyát a nyíllal jelölt irányban a helyére, csatlakoztassa a hőmérséklet mérőt, kapcsolja be a tápfeszültséget és kövesse nyomon az aktuális hőmérsékletet. Miután az stabilizálódott jegyezze meg ezt a T2 értéket. Most nyomja meg és tartsa úgy több mint 3 másodpercig a gombot. A kijelzőn megjelenik a hőmérséklet értéke (mely gyárilag 000 C vagy 0.32 F), a folyamat kijelzőn pedig megjelenik az AT2 felirat, mely a bekapcsolt kompenzációs üzemmódot jelzi. Alkalmazza az alábbi képletet a hőmérséklet kompenzáció értékének kiszámításához. Az érték módosítása az előlapon, ill. a markolaton lévő és léptető gombokkal lehetséges (a multifunkciós forgatógomb jelen esetben inaktív). Hőmérsékleti kompenzáció értéke = T2 T1 Példa 1: Ha a valós mért hőmérséklet értéke 320 C, a kijelzett hőmérséklet pedig 300 C, akkor a hőmérsékleti kompenzáció értéke: = 20 C. Így jelen esetben 20 C értéket kell kiválasztani a fel gomb segítségével.

11 Példa 2: Ha a valós mért hőmérséklet értéke 280 C, a kijelzett hőmérséklet pedig 300 C, akkor a hőmérsékleti kompenzáció értéke: = -20 C. Így jelen esetben -20 C értéket kell kiválasztani a lefelé gomb segítségével. Az érték bevitele után nyomja meg és tartsa úgy több mint 3 másodpercig az előlapi vagy a markolaton lévő gombot, hogy nyugtázza a kalibrálási értéket. Ekkor a beállítások befejeződtek, a készülék visszaáll normál üzemmódba. Figyelem: 1. A fúvókák cseréjét csak kizárólag lehűlés után, tapasztalt felhasználó végezze. Magas hőmérsékleteken a fúvókák lassan kiégnek. 2. Ha a módosításokat követő 10 másodpercen belül egyik gombot sem nyomják meg, akkor a készülék kilép a beállítási módból, és nem jegyzi meg a beállított értékeket. Hőmérséklet mértékegységének váltása Annak érdekében, hogy elősegítsük különböző területi felhasználók munkáját, a készülék lehetővé teszi a mértékegységek átváltását Celsius és Fahrenheit fokok között. Kapcsolja ki a tápfeszültséget és helyezze be a multifunkciós kártyát a nyílásba az STE jelöléssel azonos irányban (úgy, mint a hőmérséklet beállításakor), nyomja meg az előlapon lévő I memória gombot. Ez idő alatt kapcsolja vissza a tápfeszültséget. Egy Di hangkibocsátás jelzi, hogy a C/ F mértékegység váltás megtörtént. A hőmérséklet és a kiválasztott mértékegység megjelenik a hőmérsékleti kijelzőn. Stand by és alvó üzemállapot funkciók

12 Ha munkavégzés közben néhány pillanatig nem használja a készüléket, akkor elegendő a markolatot belehelyezni a tartójába és készülék automatikusan alvó üzemállapotba vált és lekapcsolja a fűtést. Amikor a hőmérséklet 150 C-ra csökken a hőmérsékleti kijelzőn megjelenik az SLP felirat. A légmennyiség kijelzőjén az OFF felirat megjelenés után pedig lekapcsol a fúvómotor, a készülék nyugvó, stand by üzemállapotba kerül. Ennek a funkciónak köszönhetően a fűtőbetét nagyobb védettséget élvez, melynek révén hosszabbodik az élettartama és környezetbarát módon energiát takarít meg. A markolat tartóból történő kiemelését követően a készülék visszakapcsol a korábban kiválasztott üzemmódra. Tápfeszültség lekapcsolása A munka végeztével a tápkapcsolót ki kell kapcsolni ( OFF pozícióba helyezni). A készülék a végleges kikapcsolódás előtt automatikus hűtési módra vált, majd lehűlés után automatikusan kikapcsolódik. Hibaelhárítás A forrasztóállomás automatikus hibafeltárási funkcióval van ellátva. A probléma feltárásával a hiba megszüntethető, ha a hiba megfelel az alábbiakban leírtaknak: A. A hőmérsékleti kijelzőn S-E jelzés jelenik meg 20 másodperces riasztóhanggal együtt. Ez, az érzékelő vagy az érzékelő kör problémájára utal. Ebben az esetben ki kell cserélni a fűtelemet (az integrált fűtő és érzékelő elemet).

13 B. A hőmérsékleti kijelzőn H-E jelzés jelenik meg, nincs forrólevegő fúvás, a számok villognak és 20 másodperces riasztó hangjelzés hallható. Ez azt jelzi, hogy a fűtőelem körben vagy annak bekötésénél érintkezési hiba lépett föl. Ebben az esetben reszetelni kell, vagy ki kell cserélni a fűtőelemet. Gyári üzemmód beállításainak finomítása Ennek az üzemmódnak a beállítása gyárilag megtörtént. Normál munkamenet alatt nincs szükség arra, hogy ezeken a beállításokon változtasson, kivéve, ha a mérési hiba a felhasználó által elvégzett kalibrálást követően is túl nagy marad. A. Még nem felfűtött állapotban csatlakoztassa a készülékhez a hőmérséklet mérőt. B. Győződjön meg arról, hogy a multifunkciós kártyán lévő CAL szimbólum azonos irányban áll az előlapi réssel, helyezze a kártyát a nyílásba majd nyomja meg a 3 -as memória gombot, s ezzel egy időben kapcsolja be a tápfeszültséget. C. Egy 180 másodperces visszaszámlálás következik, mely alatt a hőmérsékleti kijelzőn s mértékegység látható, a légmennyiség pedig AT1 -ként van kijelezve. Ez azt jelzi, hogy a készülék a gyári beállítások szerinti üzemmódban üzemel. Ezen időtartam alatt a készülék konstans hőmérsékletű módban van.

14 D. A 180 másodperces visszaszámlálási időtartam után a hőmérséklet mérő a forgatógombbal kiválasztott értéket mutatja és kijelzőn megjelenik a C/ F mértékegység. A forgatógombbal vagy a markolati és gombokkal állítsa be azt az értéket, melyet a csatlakoztatott hőmérséklet mérő aktuálisan mutat. Ebben a pillanatban az adatok bevitele lezárult. Nyomja meg a jóváhagyó ( ) gombot, hogy nyugtázza és megjegyeztesse a beállításokat. A procedúra ezzel befejeződött. Figyelem: Ezt a műveletet tapasztalt felhasználók végezzék, mert magas hőmérsékleten a fúvókák kiéghetnek. Fűtőelem cseréje A fűtőelem cseréje előtt a készüléket ki kell kapcsolni és meg kell várni, míg a fűtőelem kihűl. 1. Nézze meg az alábbi illusztrációt majd csavarja ki a markolaton lévő három csavart. 2. Vegye le a markolat felső fedelét, húzza le a földelő érszálat és vegye ki a vezetékből. 3. Szerelje le a fűtőelemet a NYÁK lemezről. 4. Helyezze be az új fűtőelemet a NYÁK lemezre, ügyeljen a helyes rögzítésre. 5. Szerelje össze a készüléket, a leírtakkal ellentétes sorrendben. Tartozék lista SP-HA800D Tápkábel Fúvókák Markolat 1 készülék 1 darab 1 készlet 1 készlet

15 Kártya Használati utasítás 1 darab 1 darab Fúvókák
