R3 medencetisztító robot Kezelési útmutató 1./15 oldal

Átírás

1 Kezelési útmutató 1./15 oldal TARTALOMJEGYZÉK 1 BEVEZETÉS 2 2 MŰSZAKI ADATOK 2 3 FIGYELMEZTETÉSEK ÉS BIZTONSÁGI TANÁCSOK FIGYELMEZTETÉSEK BIZTONSÁGI TANÁCSOK A MEDENCETISZTÍTÓ ROBOT RÉSZEI 3 5 A MEDENCETISZTÍTÓ ROBOT HASZNÁLATA ELŐKÉSZÍTÉS A MEDENCETISZTÍTÓ VÍZBE HELYEZÉSE A MEDENCETISZTÍTÓ KIVÉTELE A VÍZBŐL RUTINSZERŰ KARBANTARTÁS A SZŰRŐKAZETTA TISZTÍTÁSA A TURBINA KISZERELÉSE ÉS TISZTÍTÁSA A TÁVIRÁNYÍTÓ KEZELÉSE A TÁVIRÁNYÍTÓ KEZELŐFELÜLETE AZ AUTOMATA ÜZEMMÓD BEÁLLÍTÁSAI KÉZI VEZÉRLÉS ÜZEMMÓD TÁROLÁS A SZEZONON KÍVÜL 12 9 HIBAELHÁRÍTÁS A KOCSI ÖSSZESZERELÉSE 14 WATERAIR úszómedencék magyarországi képviselet: MERIDIÁN Uszodatechnika 2000 Szentendre, Ady Endre út 58. Tel./Fax: 26/ , Tel: (20) info@meridian90.hu

2 Kezelési útmutató 2./15 oldal 1 BEVEZETÉS Köszönjük, hogy a Maytronics medencetisztító robotját vásárolta. Bízunk benne, hogy robotja alaposan, megbízhatóan és költséghatékonyan fogja tisztítani medencéjét. A megbízható szűrőrendszer, az aktív kefés tisztítás és az összes felületet elérő kefék biztosítják a maximális medencetisztaságot. A Maytronics által gyártott medencetisztító robotok korszerű technológiával készülnek, amely hosszú élettartamot és egyszerű karbantartást biztosít. Ön és családja gondtalanul élvezheti a fürdőzést a tökéletesen tiszta medencében. 2 MŰSZAKI ADATOK A medencetisztító robot: Motorvédelem: IP68 Minimális vízmélység: 0,8m Maximális vízmélység: 5m Tápegység: Hálózati feszültség: V Hz 180 W Kimeneti feszültség: <30 VDC IP 54 3 FIGYELMEZTETÉSEK ÉS BIZTONSÁGI TANÁCSOK 3.1 FIGYELMEZTETÉSEK Kizárólag a csomagban eredetileg található tápegységet használja Bizonyosodjon meg arról, hogy a konnektort védőföldelés és életvédelmi kapcsoló (FI-relé) védi. Tartsa távol a tápegységet a víztől. Helyezze a tápegységet legalább 3 m távolságra a medence szélétől Ne tartózkodjanak a medencében a porszívó működése alatt A robotot karbantartás, tisztítás előtt feltétlenül áramtalanítsa 3.2 BIZTONSÁGI TANÁCSOK Használat után helyezze vissza a robotot a kocsira, és tárolja napfénytől, magas hőmérséklettől és fagytól védett helyen. A robotot csak abban az esetben használja, ha a medence vizének minősége megfelel az alábbiaknak: Klór Max. 4ppm ph 7,0 7,8 Hőmérséklet NaCl 6-34 C Max ppm

3 4 A MEDENCETISZTÍTÓ ROBOT RÉSZEI R3 medencetisztító robot Kezelési útmutató 3./15 oldal R2 Kefe Elektromos tápegység Szűrők Kombinált kefe bármilyen medencefalhoz Keret (x 2) + tavaszi szűrő (x 4), 100 Nagyobb szennyeződéseket, pl. leveleket tartalmazó medencékhez, szezonnyitáskor az első tisztításhoz Ultrafinom szűrő (x 4), 50 Rendelhető 5 A MEDENCETISZTÍTÓ ROBOT HASZNÁLATA A robot használata rendkívül egyszerű. Helyezze a vízbe, majd várja meg, hogy lesüllyedjen a medence aljára. Nyomja meg a tápegységen található On gombot és hagyja, hogy végezze a munkáját. 5.1 Előkészítés A medencetisztító legelső használata előtt végezze el az alábbiakat: Tekerje le a kábelt és terítse ki, hogy ne csavarodjon.

4 Kezelési útmutató 4./15 oldal Néhány kefetípuson műanyag védősapka található. Használat előtt távolítsa el. A fogó szögének a beállítása A robot fogóját úgy kell átlósan beállítani és rögzíteni, hogy optimális teljesítményt nyújtson. A fogó szöge állítható, ezzel lehet beállítani a robot haladási sebességét a vízvonal mentén. A fogó beállításához: A. Nyomja lefelé a reteszt és tartsa lenyomva B. Állítsa a fogót a kívánt pozícióba, majd engedje fel a reteszt, ami rögzíti a fogót. Helyezze a tápegységet a medence hosszú oldalának közepére, 3 m távolságra a medence szélétől. Csatlakoztassa az úszó kábelt a tápegységhez. Fordítsa a csatlakozót a megfelelő pozícióba, nyomja be, (1), majd rögzítse az óramutató járásával megegyező irányban történő elfordítással (2).

5 Kezelési útmutató 5./15 oldal Csatlakoztassa a tápegységet a hálózatra és tartsa kikapcsolt (OFF) állapotban. 5.2 A medencetisztító vízbe helyezése Helyezze be a medencetisztítót a vízbe és hagyja, hogy lesüllyedjen a medence aljára. Győződjön meg arról, hogy semmi nem akadályozza az úszó kábelt a mozgásban. A kábel megcsavarodásának elkerülésére engedjen annyi kábelt a medencébe, hogy a robot kényelmesen elérje a medence legtávolabbi pontját is. Helyezze a készüléket feszültség alá (ON). A robot a tisztító program végéig fog működni.

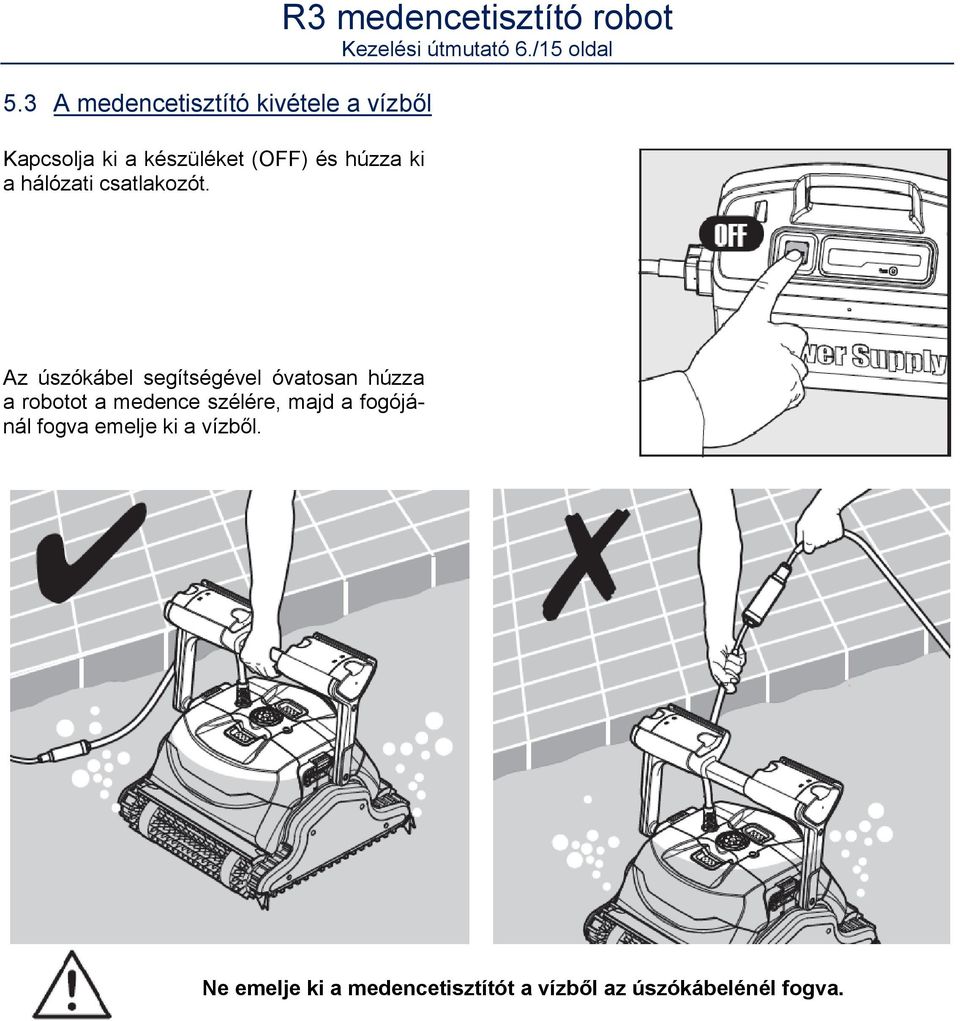

6 5.3 A medencetisztító kivétele a vízből Kapcsolja ki a készüléket (OFF) és húzza ki a hálózati csatlakozót. R3 medencetisztító robot Kezelési útmutató 6./15 oldal Az úszókábel segítségével óvatosan húzza a robotot a medence szélére, majd a fogójánál fogva emelje ki a vízből. Ne emelje ki a medencetisztítót a vízből az úszókábelénél fogva.

7 6 RUTINSZERŰ KARBANTARTÁS R3 medencetisztító robot Kezelési útmutató 7./15 oldal 6.1 A SZŰRŐKAZETTA TISZTÍTÁSA Húzza ki a hálózati csatlakozót. Megjegyzés: Tisztítás előtt ne hagyja kiszáradni a szűrőbetéteket. 1. Nyissa ki a szűrőfedeleket és emelje ki a szűrőket a robot két oldalán. 2. Nyissa ki a rögzítőket és vegye ki a betéteket. 3. Vízsugárral tisztítsa meg a betéteket.

8 4. A szűrő részeinek visszaszerelése R3 medencetisztító robot Kezelési útmutató 8./15 oldal Helyezze be a betétet a tartóba, úgy, hogy az alján található jelzés illeszkedjen a keret alsó mélyedésébe, majd zárja az S rögzítőkart. Helyezze vissza a szűrőbetéteket a rajz szerint, ügyelve a jelzésekre. Ne erőltesse, feszítse a szűrőket a behelyezéskor.

9 Kezelési útmutató 9./15 oldal 6.2 A TURBINA KISZERELÉSE ÉS TISZTÍTÁSA Húzza ki a hálózati csatlakozót a munkák előtt! Szerelje le a turbina fedelét, tisztítsa meg a turbinaházat, majd szerelje újra vissza. (Használjon csillagfejű csavarhúzót) 7 A TÁVIRÁNYÍTÓ KEZELÉSE

10 Kezelési útmutató 10./15 oldal A távirányító segítségével 2 üzemmód közül választhat: automatikus és manuális. Automatikus üzemmódban valamennyi tisztítási paramétert változtatni tudja.. Manuális üzemmódban a távirányítón található nyilak segítségével közvetlenül tudja mozgatni a medencetisztítót. 7.1 A TÁVIRÁNYÍTÓ KEZELŐFELÜLETE

11 7.2 AZ AUTOMATA ÜZEMMÓD BEÁLLÍTÁSAI R3 medencetisztító robot Kezelési útmutató 11./15 oldal Nyomja meg az üzemmódváltó gombot és válasszon az alábbi táblázatban található paraméterek közül: A takarítóprogram időtartamának hossza Gyors 1:30 h hosszú Hatékony 2:30 h hosszú mindennapi használatra (alapbeállítás) Alapos munka 3:30 h hosszú A késleltető ikonja Itt állítható be, hogy a medencetisztító mikor kezdje el a működését. A késleltetés alatt a szennyeződés leülepszik a medence aljára. Azonnali indítás (alapbeállítás) 1 órás késleltetés 2 órás késleltetés A takarítási műveletek megjelenítése Standard Az aljzat és a falak tisztítása (alapbeállítás) Ultra-tisztítás Erőteljesebb szívóhatás és lassabb haladás. Falakra és aljzatra A robot kizárólag az aljzatot, ill. az aljzat és a falak találkozási zónáját tisztítja Faltisztítás Az oldalfalak intenzív tisztítása Megjegyzések: Ha 2 percig nem nyom meg egyetlen billentyűt sem, a távirányító automatikusan elalszik. A robot folytatja a működését a legutóbb beállított paraméterek alapján. Az utoljára beállított paramétereket automatikusan elmenti. A legközelebbi bekapcsoláskor a robot a távirányítón legutóbb kiválasztott programbeállítással fog tisztítani.

12 Kezelési útmutató 12./15 oldal 7.3 KÉZI VEZÉRLÉS ÜZEMMÓD ON/OFF gomb 1. Nyomja meg egyszer az ON/OFF gombot. A távirányító a kézi vezérlési üzemmódra áll. 2. Használja a nyilakat a robot mozgatásához. Kilépés a kézi vezérlés üzemmódból Üzemmód váltó Manuális / Automatikus 1. A kézi vezérlés üzemmódból való kilépéshez nyomja meg egyszer a Manuális/Automatikus gombot. 2. A numerikus kijelző bekapcsol és 3 sor ikon jelenik meg a különböző funkcióbeállításokhoz. 1. A beállítások módosításához nyomja meg az alsó vagy a felső nyíllal jelzett gombokat. A beállítás kiválasztásához nyomja meg a jobbra vagy balra nyilakkal jelzett gombokat. 2. Ha megtalálta a kívánt beállítást, nyomja meg a Set/OK gombot. SET / OK gomb 8 TÁROLÁS A SZEZONON KÍVÜL Ha huzamosabb ideig nem használja a medencetisztítót, a következőképpen tárolja: Győződjön meg arról, hogy nem maradt víz a medencetisztítóban Tisztítsa ki alaposan a szűrőket és helyezze vissza a helyükre Tekerje fel megtörések nélkül a kábelt, és rakja a kocsira Tárolja a robotot függőleges helyzetben a kocsin, a direkt napsugárzástól, esőtől és fagytól védett helyen, 5-45 O C közötti hőmérsékleten.

13 Kezelési útmutató 13./15 oldal 9 HIBAELHÁRÍTÁS Amennyiben a leírt javaslatok nem oldják meg a problémát, keresse meg értékesítőjét. Probléma A medencetisztító nem mozog A medencetisztító mozog, de nem tisztít Probléma A medencetisztító csak a medence egy részét tisztítja A medencetisztító úszik a vízen és nem süllyed le a medence aljára A kábel megtört, meghajlott A medencetisztító nem kapaszkodik fel a medence falára Megoldás 1. Ellenőrizze a tápfeszültség kábel csatlakoztatását. A hálózati csatlakozóban legyen feszültség, majd csatlakoztassa újra a tápkábelt. 2. Ellenőrizze, hogy a hálózati csatlakozó megfelelően működik-e, a kismegszakító be van-e kapcsolva 3. Kapcsolja ki a készüléket (OFF). Várjon 30 másodpercig, majd kapcsolja be újra. 4. Húzza ki a hálózati csatlakozót. Nyissa ki a turbinafedelet és ellenőrizze, nem szorult-e valami a turbinába. 1. Tisztítsa meg a szűrőbetéteket 2. A medencetisztító beindítását követően kövesse figyelemmel az útját néhány percig. Ha megáll, ellenőrizze a turbinafedelet, illetve a hajtásrendszert, hogy nem szorult-e bele idegen test. Megoldás 1. Ellenőrizze, elég hosszú kábelt hagyott-e ahhoz, hogy a teljes medencét be tudja járni. 2. Tisztítsa meg a szűrőbetéteket 3. Ellenőrizze a kefék akadálytalan mozgását és esetleges elhasználtságát. Próbálja meg a készüléket újra légteleníteni. 1. A megtörések eltüntetéséhez húzza ki teljesen a kábelt, és helyezze a napra legalább 1 napig. 2. Tisztítsa meg a szűrőbetéteket. Ha a szűrőbetét eltömődik, a robot nem képes egyenesen haladni és a kábel megtörhet. 1. Tisztítsa meg a szűrőbetéteket. 2. Ellenőrizze a vegyszerek koncentrációját a vízben. A helytelenül kezelt víz algásodhat, ami csúszóssá teszi a medence falát. Ez esetben korrigálja a vegyszerezést és tisztítsa meg a medence falát. 3. Ellenőrizze, a kefék nem használódtak-e el. 4. Bizonyosodjon meg róla, hogy az oldalfal tisztító üzemmódot a távirányítóval nem kapcsolta-e ki.

14 10 A KOCSI ÖSSZESZERELÉSE R3 medencetisztító robot Kezelési útmutató 14./15 oldal

15 Kezelési útmutató 15./15 oldal
