1 /2004 HU Szakemberek számára Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő A szerelés és karbantartás előtt kérjük gondosan átolvasni

2 Előszó Ez a termék szerkezetét és üzemviszonyait tekintve megfelel az európai irányelveknek továbbá a kiegészítő nemzeti követelményeknek. A megfelelőséget a CE-jelölés igazolja. A termék megfelelőségi nyilatkozata a internetes oldalról letölthető vagy az illetékes Buderus kirendeltségnél igényelhető. Ehhez az utasításhoz Ez a Szerelési és karbantartási utasítás fontos információkat tartalmaz a Logalux L tároló melegvíz termelő (a továbbiakban "melegvíz tároló") biztonságos és szakszerű szerelésével, üzembe helyezésével és karbantartásával kapcsolatban. A Szerelési és karbantartási utasítás azoknak a szakembereknek szól, akik szakmai képesítésük és tapasztalatuk alapján a fűtési rendszerek és a melegvíz ellátás területén megfelelő ismeretekel rendelkeznek. Tájékoztassa az üzemeltetőt a melegvíz tároló használatáról, különös tekintettel a biztonságtechnikai pontokra. A Szerelési és karbantartási utasítást megőrzésre adja át a berendezés üzemeltetőjének. 2 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

3 Tartalomjegyzék Általános tudnivalók Szabványok és irányelvek Szerszámok, anyagok és segédeszközök Biztonsági előírások Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket az utasításokat Megsemmisítés Termékleírás Műszaki adatok Méretek és csatlakozások Biztonsági határértékek A melegvíz tároló szállítása A melegvíz tároló szállítása a raklapon A melegvíz tároló szállítása csomagolás nélkül A melegvíz tároló szerelése A melegvíz tároló felállítása Az ivóvíz vezetékek szerelése A melegvíz hőmérséklet érzékelő szerelése A magnézium anód csatlakozásának ellenőrzése Üzembe helyezés és üzemen kívül helyezés A melegvíz tároló üzembe helyezése Tudnivalók az üzemeltetéshez Utasítások az üzemen kívül helyezéshez Karbantartás A melegvíz tároló előkészítése karbantartáshoz A melegvíz tároló tisztítása A magnézim anód ellenőrzése A magnézium anód cseréje A melegvíz tároló újbóli üzembe helyezése a tisztítás után Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 3

4 Általános tudnivalók Általános tudnivalók. Szabványok és irányelvek A szerelés és az üzemeltetés ideje alatt vegye figyelembe az adott országban érvényes szabványokat és irányelveket! A fűtő- és melegvíz termelő berendezések szerelése és szerelvényei DIN 988: Az ivóvíz szereléssel kapcsolatos műszaki szabályok (TRWI) DIN 4708: Központi melegvíz termelő berendezések DIN 4753,. rész: Melegvíz termelők és melegvíz termelő berendezések ivóvíz és ipari víz melegítésére, követelmények, jelölés, felszereltség és ellenőrzés DIN 8380: VOB ; Fűtőberendezések és központi melegvíz termelő berendezések DIN 838: VOB ; Épületen belüli gáz-, víz- és szennyvíz szerelési munkák DVGW W 55: Használati melegvíz termelő- és vezeték rendszerek; a baktériumok szaporodását megakadályozó intézkedések új rendszerekben Németország Elektromos csatlakoztatás DIN VDE 000: Az 000 V-os névleges feszültségű erősáramú rendszerek létesítése VDE 090: Elektromos berendezések feszültség kiegyenlítése DIN 8382 VOB : Épületen belüli kábelés vezeték rendszerek Termékszabványok DIN 4753: Melegvíz termelők és melegvíz termelő rendszerek ivóvíz és ipari víz melegítésére DIN 4753,. rész: Követelmények, jelölés, felszereltség és ellenőrzés DIN 4753, 3. rész: Melegvíz termelők és melegvíz termelő berendezések ivóvíz és ipari víz melegítésére; vízoldali korrózióvédelem bevonással; követelmények és ellenőrzés DIN 4753, 6. rész: Melegvíz termelők és melegvíz termelő berendezések ivóvíz és ipari víz melegítésére; bevonattal ellátott acéllemez tartályok katódos korrózióvédelme, követelmények és ellenőrzés DIN 4753, 8. rész: 000 l alatti névleges űratartalmú melegvíz termelők hőszigetelése - követelmények és ellenőrzés. tábl. A melegvíz tárolók beépítésére (kiválasztására) vonatkozó műszaki szabályok Németországban. VOB: Építési vállalkozók szolgáltatási rendje C rész: (ATV).2 Szerszámok, anyagok és segédeszközök A melegvíz tároló szereléséhez és karbantartásához a víz- és gázszerelési területen általában használatos szerszámokra van szükség. Mindezeken túlmenően célszerű eszköz: Buderus kazánkocsi, vagy feszítőhevederrel felszerelt kézikocsi szállítóeszköz (lásd: 9. oldalon) 4 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

5 Biztonsági előírások 2 2 Biztonsági előírások 2. Rendeltetésszerű használat 2.3 Tartsa be ezeket az utasításokat A Logalux L melegvíz tároló ivóvíz melegítésére és tárolására alkalmas. A használati melegvízre az ivóvízre vonatkozó rendeletek érvényesek. A melegvíz tárolót kizárólag fűtővízzel lehet fűteni és csak zárt fűtési rendszerben üzemeltethető. 2.2 Az utasítások felépítése A veszélyek két fokozatát különböztetjük meg és ezeket figyelemfelhívó szavakkal jelöljük: FIGYELEM! ÉLETVESZÉLY Ez egy a termékből kiinduló lehetséges veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY/ RENDSZERKÁROK Egy lehetséges veszélyhelyzetre utal, amely közepes vagy könnyebb sérülést vagy anyagi kárt okozhat. FIGYELEM! EGÉSZSÉGRE ÁRTALMAS A nem kellő tisztasági körülmények között végzett szerelési és karbantartási munkák szennyezhetik az ivóvizet. A melegvíz tároló felállítása után a szerelési és a tisztítási munkálatokat kifogástalan higiénikus környezetben végezze. Tároló károsodások a hiányos tisztítás és karbantartás miatt. A tisztítást és a karbantartást legalább kétévente végezze el. A hiányosságokat azonnal hárítsa el a károsodás elkerülése érdekében. Csak eredeti Buderus alkatrészeket használjon. Azokért a károkért, amelyek nem a Buderus által szállított alkatrészek miatt keletkeztek, a Buderus nem vállal felelősséget. További szimbólumok a veszélyek és használati utasítások jelölésére: 2.4 Megsemmisítés FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. Gondoskodjon a melegvíz tároló csomagolásának környezetkímélő megsemmisítéséről. Azt a melegvíz tárolót, amelyet meg kell semmisíteni, egy arra alkalmas helyen környezetkímélő módon semmisítse meg. Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 5

6 3 Termékleírás 3 Termékleírás A Logalux L melegvíz tárolót a gyár csatlakozáskészre összeállítja. A melegvíz tároló fő elemei: Korrózióvédelemmel ellátott tárolótartály A korrózióvédelem a higiénikus DUOCLEAN MKT Buderus-Thermoglazúrból és egy kiegészítő magnézium anódos (. ábra, 5. poz.) katódvédelemből áll, amely a tisztítónyílás fedélen át (. ábra, 2. poz.) hozzáférhető. A tisztítónyílás fedél a (. ábra, 2. poz.) karbantartási és tisztítónyílás. 2 3 Hőszigetelés (. ábra, 3. poz.) A hőszigetelés FCKW-mentes poliuretánkeményhabból áll, mely közvetlenül a tárolótartályt borítja. Egy habos anyagból készült hőszigetelő elem (. ábra, 6. poz.) minimálisra csökkenti a tisztítónyílás fedélen keresztüli hőveszteséget. Hőmérséklet érzékelő (. ábra, 4. poz.) A tisztítónyílás fedélre szerelt tapintó hőmérséklet érzékelő segítségével a fűtőberendezés méri az aktuális melegvíz hőmérsékletét és szabályozza azt a kívánt értékre. Zománcozott cső-hőcserélő A zománcozott cső-hőcserélő továbbítja az energiát a fűtővízből a tárolótartályban lévő ivóvízhez. A tároló tartalma egyenletes hőmérsékletű ábra Logalux L melegvíz tároló. poz.: Első fal 2. poz.: Tisztítónyílás fedél 3. poz.: Hőszigetelés 4. poz.: Tapintó hőmérséklet érzékelő 5. poz.: Magnézium anód 6. poz.: Hőszigetelő elem 6 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

7 Műszaki adatok 4 4 Műszaki adatok 4. Méretek és csatlakozások 2. ábra Méretek és csatlakozások (a méretek mm-ben) M: Melegvíz mérőhely AW: Melegvíz kilépés EZ: Cirkuláció belépés VS: Melegvíz tároló előremenő EK: Hidegvíz belépés RS: Melegvíz tároló visszatérő EL: Ürítés Típus Tároló űrtartalom VS/RS EK/EL EZ AW L hossz Tömeg l mm kg L35 35 R R ¼ R ¾ R L L tábl. Méretek és csatlakozások Tartalom nélkül, csomagolással együtt. 4.2 Biztonsági határértékek Tároló károsodások a határértékek túllépése miatt. Engedélyezett maximális érték Hőmérséklet Üzemi túlnyomás 2 Beépítési hely próbanyomás 2 A fenti határértékeket biztonsági okokból tartsa be. C bar bar Fűtővíz 0 6 k.a. Melegvíz tábl. A melegvíz tároló biztonsági határértékei A fűtőberendezéshez való csatlakozás szerint szükséges egy biztosítási megoldás (biztonsági szelep, zárt tágulási tartály). 2 Az üzemi és a próbanyomás értékek túlnyomás értékek. Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 7

8 5 A melegvíz tároló szállítása 5 A melegvíz tároló szállítása A melegvíz tárolót a felállítási helyre lehetőleg komplett csomagolással kell szállítani. Így a szállításkor a készülék védettsége biztosított. 5. A melegvíz tároló szállítása a raklapon A szállításhoz használja a megfelelő segédeszközöket (pl. Buderus kazánkocsi vagy kézikocsi feszítőszalaggal). A szállítás során a melegvíz tárolót biztosítsa leesés ellen. 2 A kazánkocsi a kirendeltségeinknél megrendelhető. 3 A csomagolófóliát vágja ki a "Speicheroberseite" ("Tároló felső oldal") felirattal szemben (3. ábra). Csak a kivágást távolítsa el. A kazán szállítási terjedelméhez tartozó 4 lábazatcsavart (3. ábra, 2. poz.) csavarja ki 5 25 mm-re. A tároló alsó részén lévő mindkét fa-élvédőt (3. ábra,. poz.) távolítsa el. Billentse le a melegvíz tárolót a raklap éléről és állítsa fel (4. ábra). A maradék fólát, a csomagolás aljzatát, a csomagolás fedelét és a fa raklapot távolítsa el. Ehhez szükség esetén a melegvíz tárolót elöl ill. hátul kissé emelje meg. 3. ábra Vágja le a csomagolófóliát és csavarja ki a lábazatcsavarokat. poz.: Fa-élvédő 2. poz.: Lábazatcsavarok 3. poz.: Tároló első oldal 4. poz.: Tároló hátoldal 4 4. ábra A melegvíz tároló felállítása 8 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

9 A melegvíz tároló szállítása A melegvíz tároló szállítása csomagolás nélkül Könnyebben szállítható a melegvíz tároló a három szállítócső segítségével (egyenként kb cm hosszú). Vegye le az első falat. Ehhez az első falat lent húzza előre és felül pedig akassza le a tároló testén lévő akasztóról. Távolítsa el a hőszigetelő elemet. Csomagolás nélküli állapotban történő szállításkor a károsodások elkerülése érdekében távolítsa el az oldalsó falakat. 2 Az oldalsó falakat lent húzza előre és a tároló testén lévő akasztóról akassza le. Egy szállítócső Rp¾ hüvellyel a tároló első oldalához Készítsen el egy szállítócsövet (6. ábra,. poz.) egy Rp¾ hüvellyel. Szerelje fel a szállítócsövet a tároló első oldalán a tisztítónyílás fedélre. 5. ábra A hőszigetelés és az első fal szerelése. poz.: Első fal 2. poz.: Hőszigetelő elem R¾ Kettő szállítócső Rp hüvellyel a tároló hátsó oldalához Készítsen el kettő szállítócsövet egyenként (7. ábra,. poz.) egy Rp hüvellyel. A szállítócsöveket szerelje fel a tároló hátoldalán lévő VS és RS csatlakozásokra. 6. ábra A szállítócső szerelése (tároló első oldal) RS/VS VS/RS 7. ábra A szállítócső szerelése (tároló hátsó oldal) Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 9

10 6 A melegvíz tároló szerelése 6 A melegvíz tároló szerelése 6. A melegvíz tároló felállítása A melegvíz tároló fekvő kivitelben készült és a megfelelő Buderus kazán alá telepíthető. A melegvíz tároló felállításakor figyelembe kell venni a szereléshez és a karbantartáshoz szükséges legkisebb távolságokat (8. ábra). Ügyeljen a kazán szereléséhez szükséges legkisebb távolságokra is. A padló legyen egyenletes és teherbíró. Tároló károsodások a fagy miatt. A felállítási hely legyen száraz és fagymentes. A magnézium anód cseréjéhez (karbantartás során) elegendő szabad térre van szükség (minimum az "A" méret), a melegvíz tároló előtt. 8. ábra A melegvíz tároló felállítása (elvi rajz) Méret Faltól való távolság Melegvíz tároló gázkazánnal Melegvíz tároló olajkazánnal A javasolt legalább A melegvíz tárolót a lábazatcsavarok forgatásával úgy állítsa be, hogy az kis mértékben hátrafelé emelkedjen. 9. ábra A melegvíz tároló beálítása egy vízmérték segítségével (elvi rajz) 0 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

11 A melegvíz tároló szerelése Az ivóvíz vezetékek szerelése A melegvíz tároló csővezeték hálózathoz történő csatlakoztatásához vegye figyelembe az alábbi utasításokat. Ezek az utasítások a zavarmentes üzemelés érdekében fontosak. Tároló károsodások Az AW, EZ és EK csatlakozásoknál védőhüvelyek találhatók. Ezek védik a csatlakozások zománcozott felületeit a korróziótól. Ezeket a védőhüvelyeket hagyja bedugva. AW EGÉSZSÉGRE ÁRTALMAS FIGYELEM! A nem kellő tisztasággal végrehajtott szerelési munkák szennyezhetik az ivóvizet. A melegvíz tároló szerelési munkálatait kifogástalan higiénikus környezetben végezze. A víz- és fűtésoldali csatlakozáshoz a csatlakozó vezetékek tarozékként kaphatók, amelyek az Ön részére a szerelést lényegesen megkönnyítik. RENDSZERKÁROK a tömítetlen csatlakozók miatt. A csatlakozó vezetékeket feszültségmentesen szerelje. Ügyeljen arra, hogy a flexibilis tömlők ne törjenek meg és ne csavarodjanak. 0. ábra A DIN 988 szerinti szerelés (elvi rajz). poz.: Tárolótartály 2. poz.: Légtelenítő/légbeszívó szelep 3. poz.: Zárószelep ürítő szeleppel 4. poz.: Biztonsági szelep 5. poz.: Visszacsapó szelep 6. poz.: Zárószelep 7. poz.: Cirkulációs szivattyú 8. poz.: Nyomáscsökkentő szelep (igény szerint) 9. poz.: Ellenőrző szelep 0. poz.: Visszaáramlás gátló. poz.: Manométer csatlakozó csonk 2. poz.:ürítő csap AW: Melegvíz kilépés EK: Hidegvíz belépés EZ: Cirkuláció belépés Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

12 6 A melegvíz tároló szerelése Az ivóvíz vezetékeket a helyi szabványok és irányelvek szerint alakítsa ki és szerelje. Németországban a melegvíz tárolókat a DIN 988 és a DIN 4753 szabványok szerint kell szerelni. Az ürítő vezetékbe ne építsen be ívidomokat az iszapmentesítés biztosítása érdekében Biztonsági szelep (kivitelezői feladat) A biztonsági szelepen az alábbi feliratot kell elhelyezni: "A lefúvató vezetéket elzárni tilos! A felfűtési ideje alatt biztonsági okokból víz távozhat." A lefúvató vezeték keresztmetszetét úgy méretezze, hogy az minimálisan a biztonsági szelep kilépő keresztmetszetének feleljen meg (4. tábl.). A biztonsági szelep üzemképességét rendszeres időközönként lefúvatással ellenőrizze. Csatlakozás átmérője minimálisan A víztér névleges űrtartalma l Max. fűtési teljesítmény kw DN ig tábl. A lefúvató vezeték DIN 4753 szerinti méretezése A tömörség ellenőrzése Ellenőrizze minden csatlakozás és a tisztítónyílás fedél tömítettségét. 2 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

13 A melegvíz tároló szerelése A melegvíz hőmérséklet érzékelő szerelése A hőmérséklet érzékelőt a melegvíz tárolóban lévő víz hőmérsékletének mérésére és felügyeletére szerelje fel. A tároló első falát ehhez le kell szerelni (lásd az 5.2 fejezetet, a 9. oldalon). 2 A hőmérséklet érzékelő elektromos szereléséhez használja a szabályozókészülék és a kazán műszaki dokumentációját. A hőmérséklet érzékelőt (. ábra,. poz.) vezesse be a tároló hátoldala felől a kábelcsatorna furatába (. ábra, 2. poz.). A tároló első oldalán húzza ki a hőmérséklet érzékelőt a kábelcsatorna furaton.. ábra A hőméséklet érzékelő szerelése. poz.: Hőmérséklet érzékelő 2. poz.: A kábelcsatorna furata Az érzékelő vezetékét vezesse a hőszigetelés kivágásán át (2. ábra, 4. poz.) a tisztítónyílás fedélhez. 3 A hőmérséklet érzékelőt az érzékelő rögzítő geometriai formájának és átmérőjének megfelelően (2. ábra, 3. poz.) szerelje fel A magnézium anód csatlakozásának ellenőrzése Ellenőrizze, hogy a magnézium anód (2. ábra,. poz.) földelő kábelének (2. ábra, 2. poz.) csatlakoztatása megtörtént-e ábra A magnézium anód csatlakozásának ellenőrzése. poz.: Magnézium anód 2. poz.: Földelő kábel 3. poz.: Érzékelő rögzítő 4. poz.: KIvágás a hőszigetelésben 5. poz.: Tisztítónyílás fedél Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 3

14 7 Üzembe helyezés és üzemen kívül helyezés 7 Üzembe helyezés és üzemen kívül helyezés 7. A melegvíz tároló üzembe helyezése Az üzembe helyezés előtt vizsgálja meg a melegvíz tároló tömítéseit, hogy az üzemeltetés során ne legyenek tömítetlen helyek. 2 2 A melegvíz tároló tömörségének ellenőrzésését kizárólag ivóvízzel végezze. A felállítási helyen a vízoldali próbanyomás maximum 0 bar túlnyomás lehet. AW Nyissa ki a légtelenítő/légbeszívó szelepet (3. ábra,. poz.) vagy a legmagasabban elhelyezett melegvíz csapot a melegvíz tároló légtelenítéséhez. Nyissa ki az EK hidegvíz belépés zárószelepet (3. ábra, 2. poz.) a melegvíz tároló feltöltéséhez. A felfűtés előtt ellenőrizze, hogy a kazán, a melegvíz tároló és a csővezeték rendszer vízzel feltöltött állapotban van-e. Ehhez nyissa ki a légtelenítő szelepet (3. ábra,. poz.). Minden csatlakozás, vezeték és a tisztítónyílás fedél tömítettségét is ellenőrizze. 7.. A hőszigetelés és a burkolat szerelése Helyezze a hőszigetelő elemet (4. ábra, 2. poz.) a tisztítónyílás fedél elé. Az első falat (4. ábra,. poz.) felül akassza be és alul nyomja kattanásig a melegvíz tárolóra. Az oldalsó falakat felül akassza be és alul nyomja kattanásig a melegvíz tárolóra. 3. ábra A DIN 988 szerinti szerelés (elvi rajz). poz.: Légtelenítő/légbeszívó szelep 2. poz.: Zárószelep a hidegvíz belépéshez 3. poz.: A biztonsági szelep lefúvató vezetéke AW: EK: EZ: 3 Melegvíz kilépés Hidegvíz belépés Cirkuláció belépés ábra A hőszigetelés és az első fal szerelése. poz.: Első fal 2. poz.: Hőszigetelő elem 3. poz.: Oldalfal 4 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

15 Üzembe helyezés és üzemen kívül helyezés Tudnivalók az üzemeltetéshez Tároló károsodások Amennyiben a biztonsági szelepet elzárja, a melegvíz tároló a túlságosan nagy nyomás miatt károsodhat. A biztonsági szelep lefúvató vezetékét (3. ábra, 3. poz.) hagyja állandóan nyitva. Figyelmeztesse a készülék üzemeltetőjét arra, hogy a biztonsági szelep lefúvató vezetéke (3. ábra, a 4. oldalon) mindig nyitva legyen. a biztonsági szelep üzemképességét rendszeres időközönként lefúvatással ellenőrizze. a kazán biztonsági hőmérséklet határolójának (STB) ismételt megszólalásakor értesítsen egy fűtéstechnikai szakcéget. A használathoz szükséges információk (pl. a melegvíz hőmérsékletének beállítása) megtalálhatók a szabályozókészülék kezelési utasításában. 7.3 Utasítások az üzemen kívül helyezéshez Tároló károsodások Amennyiben a melegvíz tárolót több napon keresztül leürített állapotban kell tartania, a benne maradt nedvesség miatt korrózió léphet fel. Alaposan szárítsa ki a belső teret (pl. meleg levegővel) és hagyja nyitva a tisztítónyílás fedelét. A rendszer üzemeltetőjének hosszabb távolléte esetén (pl. szabadság alatt) javasoljuk, hogy: hagyja üzemben a melegvíz tárolót. aktiválja a szabadság funkciót a szabályozón (vagy válassza a legalacsonyabb melegvíz hőmérsékletet). Amennyiben a melegvíz tárolót üzemen kívül kell helyeznie, az újbóli üzembe helyezéskor ügyeljen a helyi ivóvízre vonatkozó higiéniai előírások betartására (öblítse át a csővezetéket). Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 5

16 8 Karbantartás 8 Karbantartás Általában ajánlatos maximum kétévente egy szakemberrel elvégeztetni a melegvíz tároló felülvizsgálatát és tisztítását. Erre figyelmeztesse a készülék üzemeltetőjét is. Kedvezőtlen vízminőség esetén (kemény, illetve igen kemény víz esetén) és ha magas hőmérsékleten üzemelteti a készüléket, érdemes rövidebb időtartamot választani. Tároló károsodások a hiányos tisztítás és karbantartás miatt. A tisztítást és a karbantartást legalább kétévente végezze el. A hiányosságokat azonnal hárítsa el a károsodás elkerülése érdekében! 8. A melegvíz tároló előkészítése karbantartáshoz Áramtalanítsa a fűtőberendezést. Vegye le a melegvíz tároló első falát (lásd az 5.2 "A melegvíz tároló szállítása csomagolás nélkül" fejezetet, a 9. oldalon) és távolítsa el a hőszigetelő elemeket. Ürítse le a melegvíz tárolót. Ehhez zárja el az EK hidegvíz belépés zárószelepet és nyissa ki az EL ürítőcsapot (0. ábra, a. oldalon). A levegő beengedéséhez nyissa ki a légtelenítő/légbeszívó szelepet vagy a legmagasabban elhelyezett csapolót. Csavarja ki a hatlapfejű csavarokat (5. ábra, 4. poz.) a tisztítónyílás fedélből (5. ábra, 3. poz.). A tisztítónyílás fedelet a magnézium anóddal (5. ábra,. poz.) a tisztítónyílás fedél tömítésével (5. ábra, 2. poz.) együtt vegye le a melegvíz tárolóról ábra A tisztítónyílás fedél leszerelése. poz.: Magnézium anód 2. poz.: Tisztítónyílás fedél tömítés 3. poz.: Tisztítónyílás fedél 4. poz.: Hatlapfejű csavar 6 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

17 Karbantartás A melegvíz tároló tisztítása Vizsgálja meg, hogy a melegvíz tároló belsejében a burkolaton keletkezett-e vízkő lerakódás. RENDSZERKÁROK a sérült felület miatt. A melegvíz tároló belső felületének tisztítása során semmiféle kemény, éles eszközt ne használjon. Amennyiben a melegvíz tárolóban vízkő keletkezett, az alábbiak szerint járjon el: A melegvíz tároló belsejét egy "éles" vízsugárral (kb. 4 5 bar túlnyomás) öblítse át (6. ábra). A tisztítóhatást úgy növelheti, ha a leürített melegvíz tárolót a fecskendezés előtt felmelegíti. A termosokkhatás segítségével jobban leoldhatók a vízkő lerakódások a zománcozott cső-hőcserélőkről. Műanyagcsöves ipari porszívóval a lehulló maradványokat távolítsa el. 6. ábra Vízsugár befecskendezése a melegvíz tárolóba Amennyiben a melegvíz tároló nagymértékben vízkövesedett, a vegyszeres tisztítás segíthet (pl. a Sanit cég CitroPlus vízkőoldó szerével). Javasoljuk, hogy a vegyszeres tisztítást szakcéggel végeztesse el. Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 7

18 8 Karbantartás 8.3 A magnézim anód ellenőrzése A magnézium anód egy leépülő anód, amely a melegvíz tároló üzemeltetése során elhasználódik. Legkésőbb két év után esedékes a magnézium anód átmérőjének ellenőrzése. Vizsgálja meg a magnézium anód leépülését (7. ábra,. poz.). Cserélje ki a magnézium anódot, ha az átmérője kb. 5 0 mm-re csökkent. A magnézium rúd felülete nem érintkezhet olajjal vagy zsiradékkal. Ügyeljen a tisztaságra A magnézium anód cseréje Csavarja le az M8-as anyát (7. ábra, 0. poz.) a földelőkábel sarugyűrűjének (7. ábra, 8. poz.) lazításához. Csavarozza le az M8 anyát (7. ábra, 7. poz.). Vegye le a magnézium anód (7. ábra,. poz.) tisztítónyílás fedelét (7. ábra, 3. poz.). Cserélje ki a magnézium anódot. Az új magnézium anódot a hozzá tartozó kisebb részekkel szerelje fel, a 7. ábra szerint ábra A magnézium anód cseréje. poz.: Magnézium anód 2. poz.: Tömítés 3. poz.: Tisztítónyílás fedél 4. poz.: Szigetelő hüvely 5. poz.: U-alátét 6. poz.: Fogas alátét 7. poz.: M8 csavar 8. poz.: Földelőkábel gyűrűje 9. poz.: Fogas alátét 0. poz.:m8 csavar 8 Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004

19 Karbantartás A melegvíz tároló újbóli üzembe helyezése a tisztítás után Helyezze vissza a magnézium anódot (8. ábra,. poz.) a tisztítónyílás fedéllel együtt. Ekkor ügyeljen a tisztítónyílás fedél tömítés beépítési irányára: a "Deckelseite" ("Fedéloldal") felirat a tisztítónyílás fedél felé mutasson. RENDSZERKÁROK A hatlapfejű csavarokat (8. ábra, 4. poz.) kézzel rögzítse a tisztítónyílás fedélen. A földelőkábel sarugyűrűjét (8. ábra, 5. poz.) szerelje fel egy hatlapfejű csavarral és a fogas alátéttel. rossz tömítettség miatt. Azt javasoltjuk, hogy a tisztítás után használjon új tiszítónyílás fedél tömítést (8. ábra, 2. poz.) a melegvíz tárolóban a tömítetlen helyek kialakulásának elkerülése érdekében. RENDSZERKÁROK a korrózió miatt. A földelőkábel sarugyűrűjét (8. ábra, 5. poz.) egy hatlapfejű csavarral úgy szerelje a tisztítónyílás fedeléhez, hogy az jó elektromos vezető legyen, így biztosíthatja a magnézium anód működését ábra A magnézium anód beépítése. poz.: Magnézium anód 2. poz.: Tisztítónyílás fedél tömítés 3. poz.: Tisztítónyílás fedél 4. poz.: Hatlapfejű csavar 5. poz.: Földelőkábel sarugyűrűje Végül a hatlapfejű csavarokon (8. ábra, 4. poz.) egy csavarkulccsal húzzon egy negyed fordulatot (ennek a 40 Nm-es ajánlott nyomaték felel meg). Töltse fel a melegvíz tárolót és helyezze ismét üzembe a fűtőberendezést. Ellenőrizze a tisztítónyílás fedél minden csatlakozásának tömítettségét. Helyezze be a hőszigetelő elemet (9. ábra, 2. poz.) a tisztítónyílás fedél elé. Az első falat (9. ábra,. poz.) felül akassza be és alul kattanásig nyomja a melegvíz tárolóhoz ábra A hőszigetelés és az első fal szerelése. poz.: Első fal 2. poz.: Hőszigetelő elem Szerelési és karbantartási utasítás Logalux L tároló melegvíz termelő Kiadás: 03/2004 9

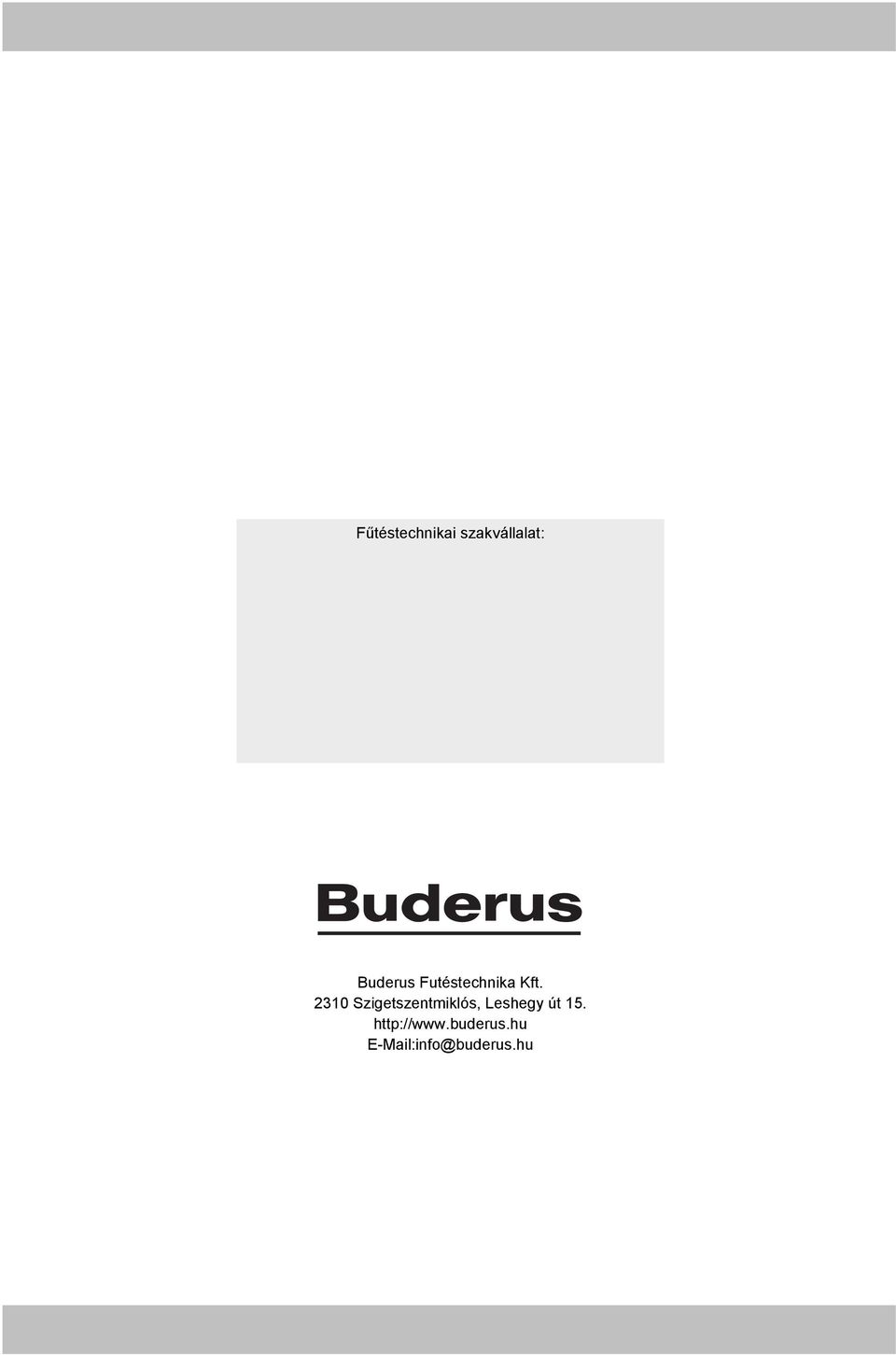

20 Fűtéstechnikai szakvállalat: Buderus Futéstechnika Kft. 230 Szigetszentmiklós, Leshegy út 5.
