1 /2001 HU Szakcég részére Szerelési és karbantartási utasítás Logalux SF 400/3 1000/3 tároló melegvíztermelõhöz A szerelés és karbantartás elõtt kérjük gondosan átolvasni!

2 Tartalomjegyzék Tudnivaló! A berendezés szereléséhez és üzemeltetéséhez az adott országban érvényes szabványokat és irányelveket figyelembe kell venni! A folyamatos továbbfejlesztések miatt az ábrák, mûködési lépések és mûszaki adatok kismértékben eltérhetnek. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy szabálytalanságot állapított meg, kérjük, vegye fel velünk a kapcsolatot. A gyártó címe Buderus Heiztechnik GmbH D Wetzlar info@heiztechnik.buderus.de Dokumentáció száma: Kiadás dátuma: 04/ Általános adatok Szállítási állapot Felállítás Méretek és csatlakozások Szerelés Vízoldali szerelés Érzékelõ Magnéziumanód Hõszigetelés Üzembe helyezés Karbantartás Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás

3 Általános adatok 1 1 Általános adatok 1.1 Szállítási állapot A szállítási terjedelemhez a tárolótartály és egy kartonban lévõ hõszigetelés tartozik. A Logalux SF 400/3 1000/3 tároló melegvíztermelõ kiszállítása kompletten történik, csak a hõszigetelést kell felszerelni. Tartozékként inertanód, hõcserélõ és elektromos fûtõbetét szállítható. A tartozék külön szerelési utasításában leírtakat figyelembe kell venni! 1.2 Felállítás A felállítási helyként egy fagymentes helyiséget kell kiválasztani. Üzemen kívül helyezéskor a tároló nem fagyhat be és ennek megfelelõen kell védeni és leüríteni. A padlónak simának és teherbírónak kell lennie. A kazán és a tároló felállításakor a szereléshez és karbantartáshoz szükséges minimális faltól való távolságokat be kell tartani (1. ábra) min. min ábra Minimális távolságok a szereléshez és karbantartáshoz Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás 3

4 2 Méretek és csatlakozások 2 Méretek és csatlakozások 1 IMP* 2. ábra Méretek és csatlakozások Pos. 1: Magnéziumanód Jelmagyarázat: AB = Melegvíz kilépés EZ = Cirkuláció belépés EW = Melegvíz belépés EH = Elektromos fûtõbetét* EK = Hidegvíz belépés IMP = IMP inertanóddal* EL = Ürítés WT = Hõcserélõ* M 1 = Melegvíz mérõhely R ¾ M 2 = Melegvíz mérõhely Bekapcsolás M 3 = Melegvíz mérõhely Kikapcsolás * Kiegészítõ tartozék Typ ØD [mm] H [mm] AB EW EK EL EZ Tömeg [kg] 400/3 810/ R1¼ R1¼ R1¼ R¾ /3 810/ R1¼ R1¼ R1¼ R¾ /3 960/ R1¼ R1½ R1½ R¾ /3 1060/ R1½ R1½ R1½ R¾ 348 Tab. 1 Befoglaló és csatlakozó méretek 4 Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás

5 Szerelés 3 3 Szerelés 3.1 Vízoldali szerelés A hidegvíz vezeték csatlakoztatását és szerelvényezését a 3. ábra szerint és az esetleges törvényi elõírások és rendeletek figyelembe vételével kell elvégezni. A tárolón lévõ valamennyi csatlakozó vezetéket menetes kötéssel kell ellátni. A melegvíz vezetékben lévõ légtelenítõ- és légbeszívó szelepet a zárószelep elé kell beépíteni (3. ábra). Az ürítõ vezetékbe ne építsen be ívidomokat, hogy az iszapolás biztosítható legyen. A biztonsági szelepre egy útmutató táblát kell felszerelni, a következõ felirattal: A lefúvató vezetéket elzárni tilos! A felfûtés alatt biztonsági okokból vízkilépés történhet. A lefúvató vezeték keresztmetszete legalább akkora legyen, mint a biztonsági szelep kilépõ keresztmetszete. A biztonsági szelep mûködõképességét rendszeresen ellenõrizni kell Minden csatlakozás és tisztítónyílás fedél tömörségét ellenõrizni kell! Minden vezetéket és csatlakozást feszültségmentesen kell szerelni! A tároló biztonsági határai Melegvíz max. 95 C Üzemi túlnyomás: melegvíz max. 10 bar Minimális csatlakozási átmérõ Víztér névleges térfogat [l] Max. fûtési teljesítmény [kw] DN ig 75 DN DN Tab. 2 A biztonsági szelep méretezése 3. ábra A hidegvíz vezeték csatlakoztatása és szerelvényezése Pos. 1: Pos. 2: Pos. 3: Pos. 4: Pos. 5: Pos. 6: Tárolótartály Légtelenítõ- és légbeszívó szelep Zárószelep ürítõvel Biztonsági szelep Visszacsapó szelep Zárószelep Pos. 7: Cirkulációs szivattyú Pos. 8: Pos. 9: Nyomáscsökkentõ szelep (szükség esetén) Ellenõrzõ szelep Pos. 10: Visszaáramlás gátló Pos. 11: Manométer csatlakozó csonk Pos. 12: Ürítõ Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás 5

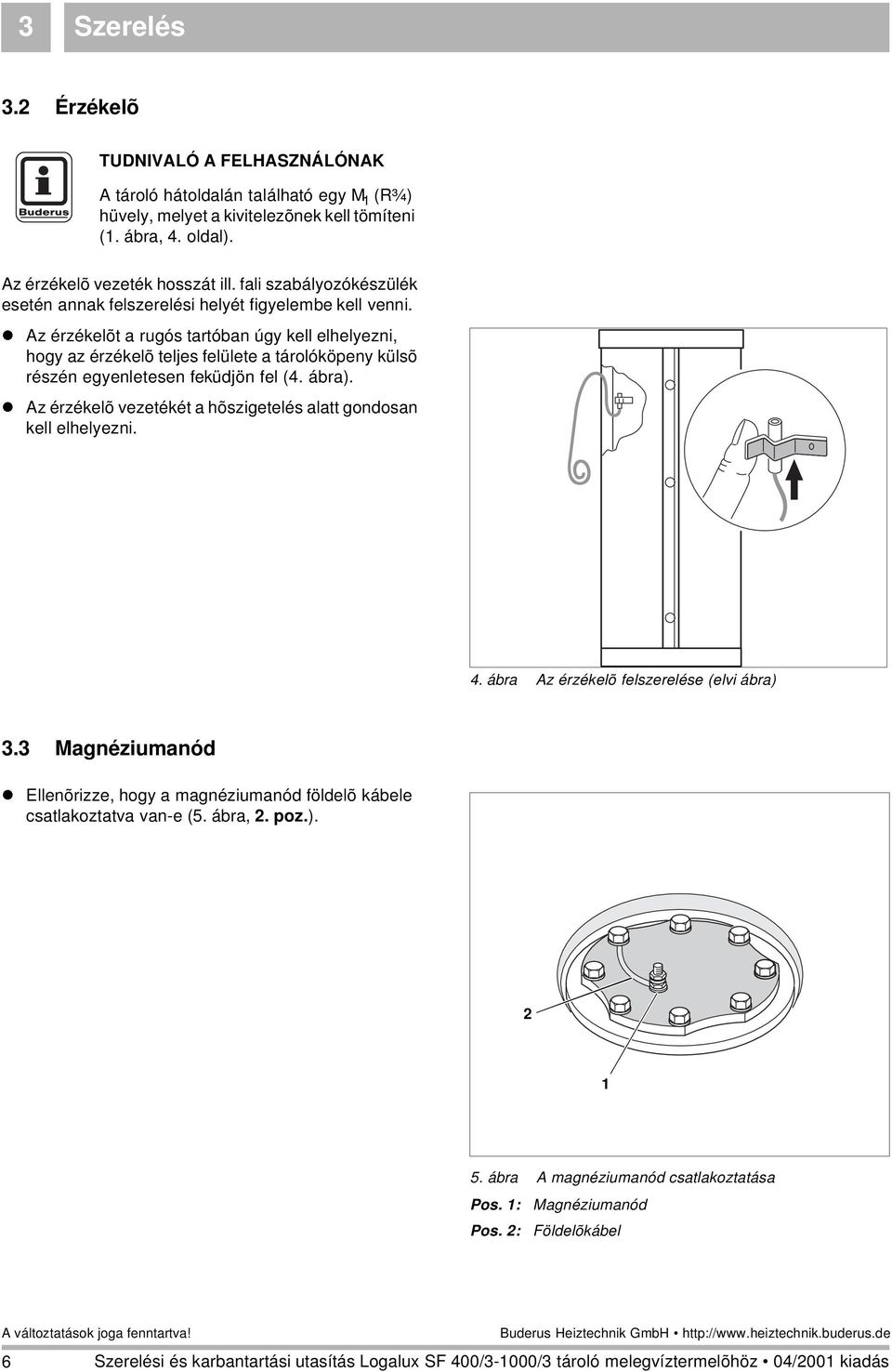

6 3 Szerelés 3.2 Érzékelõ TUDNIVALÓ A FELHASZNÁLÓNAK A tároló hátoldalán található egy M 1 (R¾) hüvely, melyet a kivitelezõnek kell tömíteni (1. ábra, 4. oldal). Az érzékelõ vezeték hosszát ill. fali szabályozókészülék esetén annak felszerelési helyét figyelembe kell venni. Az érzékelõt a rugós tartóban úgy kell elhelyezni, hogy az érzékelõ teljes felülete a tárolóköpeny külsõ részén egyenletesen feküdjön fel (4. ábra). Az érzékelõ vezetékét a hõszigetelés alatt gondosan kell elhelyezni. 4. ábra Az érzékelõ felszerelése (elvi ábra) 3.3 Magnéziumanód Ellenõrizze, hogy a magnéziumanód földelõ kábele csatlakoztatva van-e (5. ábra, 2. poz.) ábra A magnéziumanód csatlakoztatása Pos. 1: Pos. 2: Magnéziumanód Földelõkábel 6 Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás

7 Szerelés Hõszigetelés TUDNIVALÓ A FELHASZNÁLÓNAK A hõszigetelõ paplan 2 részbõl áll. A hõszigetelõ paplan kb C-on szerelhetõ optimálisan. A hõszigetelõ paplan mindkét záróvég irányába történõ enyhe ütögetésével a végek összevezetése megkönnyíthetõ. A csatlakozó vezetékeken lévõ zárólécet elõször zárja le és esetleg a szerelési segédanyaggal (U-sín) biztosítsa. A kivágott hõszigetelõ korongot a bevágásokkal a tároló lábánál lévõ területen fektesse a padlóra (6. ábra). A kilyukasztott hõszigetelõ paplant úgy helyezze a tárolóköpeny köré, hogy a lyukkép a csatlakozásokkal kerüljön fedésbe (6. ábra). Vezesse össze a hõszigetelõ paplanok végeit és zárja össze (6. ábra). Abb. 6 Hõszigetelés Helyezze a hõszigetelõ korongot (7. ábra, 3. poz.) az elsõ tisztítónyílás fedele elé (7. ábra, 1. poz.). Csavarozza fel a tisztítónyílás (7. ábra, 2. poz.) burkolatát a 4 lemezcsavarral. 1 2 Abb. 7 3 Hõszigetelés - elsõ tisztítónyílás fedél Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás 7

8 3 Szerelés Tegye fel a takarólécet (8. ábra, 4. poz.) a hõszigetelés zárólécére. A hatszögletû hõszigetelõ kupakot (8. ábra, 3. poz.) belülrõl helyezze a kitörésbe. A kerek hõszigetelõ kupakokat helyezze a hõszigetelésnek azokba a furataiba, amelyek a nem használt csonkoknál vannak. 2 A hõszigetelõ korongot (8. ábra, 1. poz.) úgy helyezze a felsõ tisztítónyílásra, hogy az a hõszigetelõ paplan élével essen egybe. A tároló fedelét (müanyag fedél, 8. ábra, 2. poz.) helyezze a hõszigetelõ korong fölött a hõszigetelõ paplan peremére ábra Hõszigetelés - felsõ tisztítónyílás fedél Vegye ki az adattáblát a mûszaki dokumentációból. Az adattábla hátoldaláról húzza le a védõfóliát és ragassza fel a már meglévõ kisebbik adattábla alá (9. ábra). 9. ábra Az adattábla felragasztása 8 Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás

9 Üzembe helyezés 4 4 Üzembe helyezés Ellenõrizni kell, hogy a tároló melegvíztermelõ feltöltése megtörtént-e, és a tárolóba a hidegvíz belépése biztosított-e. Minden csatlakozás és vezeték tömörségét ellenõrizni kell. A kezeléshez szükséges információk a szabályozókészülék illetve a kazán kezelési utasításában találhatók (a szabályozókészülék ill. a kazán szállítási terjedelme). A berendezést az arra jogosult szakembernek kell a tulajdonos jelenlétében elvégezni. Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás 9

10 5 Karbantartás 5 Karbantartás Amennyiben más írásos megállapodás nem született, a tároló melegvíztermelõt csak ivóvízzel szabad üzemeltetni. Általában legalább 2 évente javasolt a tároló melegvíztermelõ ellenõrzését és tisztítását egy szakemberrel elvégeztetni. Kedvezõtlen víztulajdonságok esetén (kemény vagy nagyon kemény víz), különösen ha az magas hõmérséklet terheléssel jár együtt, rövidebb tisztítási intervallumot kell választani. Tisztítás ÉLETVESZÉLY Az elektromos áram miatt. FIGYELEM! A tároló tisztítása elõtt a rendszert áramtalanítani kell. A leürítés elõtt egy magasabban lévõ csapolót meg kell nyitni. Vegye le a tároló fedelét és a hõszigetelõ korongot. Csavarja ki a csavarokat a tisztítónyílás fedélbõl, vegye le a tisztítónyílás fedelét a magnéziumanóddal együtt és ellenõrizze a magnéziumanód leépülését (10. ábra). TUDNIVALÓ A FELHASZNÁLÓNAK A magnézium rúd felülete olajjal vagy zsírral nem érintkezhet. Ügyeljen a tisztaságra Az átmérõ kb mm-re történõ leépülése esetén javasolt a csere (az erre vonatkozó utasítást lásd a Magnéziumanód cseréje c. dukomentumban). Tömítse újra a magnéziumanódot (10. ábra). 10. ábra A magnéziumanód beépítése Pos. 1: Magnéziumanód Pos. 2: Tömítés Pos. 3: Szigetelõ hüvely Pos. 4: Fogaskorong Pos. 5: Kábelsaru a földelõkábellel Pos. 6: Alátét Pos. 7: Tisztítónyílás fedél 10 Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás

11 Karbantartás 5 Ellenõrizze és tisztítsa ki a a tárolótartályt. TUDNIVALÓ A FELHASZNÁLÓNAK A vízkövet soha nem szabad egy éles tárggyal lekaparni, mivel a kezelt belsõ felület károsodhat. Helyezze vissza a felsõ illetve az alsó tisztítónyílás fedelet a tömítéssel együtt. Esetleg cserélje ki a tömítést! A tömítés szerelésénél ügyelni kell a Deckelseite ( Fedéloldal ) jelölésre! TUDNIVALÓ A FELHASZNÁLÓNAK Az egyik csavarba helyezze be a fogót a földelõkábel részére. Minden csavart kézzel húzzon meg, utána csavarkulccsal háromnegyed fordulatot húzzon utána (a javasolt meghúzó nyomaték 40 Nm). Töltse fel újra a rendszert. Ellenõrizze a tisztítónyílás fedelek tömítettségét. Helyezze ismét üzembe a rendszert. Helyezze a hõszigetelõ korongot a tisztítónyílás fedélre. Helyezze vissza a tároló fedelét. Szerelési és karbantartási utasítás Logalux SF 400/3-1000/3 tároló melegvíztermelõhöz 04/2001 kiadás 11
