1 /00 HU Szakcég részére Szerelési utasítás S-Flex szaniter oldali csatlakozó készlet HT0/HT110-hez, H0/H110-hez S120-hoz Logamax plus GB122 Logamax U112/U114/U122/U124 A szerelés elõtt kérjük gondosan átolvasni

2 Elõszó Fontos általános alkalmazási tudnivalók A készüléket csak a rendeltetésének megfelelõen és a Szerelési utasításban leírtak betartásával szabad használni. Karbantartást és javítást csak engedéllyel rendelkezõ szakcég végezhet. A készülék csak azokkal a tartozékokkal alkatrészekkel mûködtethetõ, amelyek a Szerelési utasításban szerepelnek. Más összeállítás, tartozék és kopó alkatrész csak akkor alkalmazható, ha azok kifejezetten a felhasználási célnak felelnek meg, és a berendezés mûszaki jellemzõit nem csökkentik, továbbá a biztonsági követelményeknek eleget tesznek. A mûszaki változtatások joga fenntartva! A folyamatos fejlesztések miatt az ábrák, mûködési lépések és mûszaki adatok kismértékben eltérhetnek. JTUDNIVALÓ! A szerelési utasításban leírt HT0/HT110 tárolóra vonatkozó szerelési lépések és adatok a H0/H110 tárolóra is érvényesek. JTUDNIVALÓ! A berendezés szerelésekor és üzemeltetésekor az adott országban érvényes szabványokat és irányelveket be kell tartani! 2

3 Tartalomjegyzék 1 Szállítási terjedelem S-Flex csatlakozó készlet U-DM nyomáscsökkentõ, opció Cirkulációs szivattyú csatlakozó S-Flex-hez, opció Méretek HT0/HT110 hidraulikus csatlakozás, egymás feletti elrendezés HT0/HT110 külsõ méretek, egymás feletti elrendezés HT0 és HT110 hidraulikus csatlakozás, oldalsó elrendezés HT0/HT110 külsõ méretek, oldalsó elrendezés HT0 és HT110 szerelés Biztonsági szerelvény csoport U-DM nyomáscsökkentõ, opció Cirkulációs szivattyú csatlakozó, opció S-Flex szerelése, egymás feletti elrendezés Hidegvíz tömlõ Melegvíz tömlõ Tölcséres szifon, opció S-Flex szerelése, oldalsó elrendezés Hidegvíz tömlõ Melegvíz tömlõ Tölcséres szifon, opció S-Flex falon kívüli szerelése, oldalsó elrendezés Hidegvíz tömlõ Biztonsági szerelvény csoport U-DM nyomáscsökkentõ, opció S120 tároló méretei Hidraulikus csatlakozás S120-hoz S120 külsõ méretek S120 szerelés Biztonsági szerelvény csoport Cirkulációs szivattyú csatlakozó, opció U-DM nyomáscsökkentõ, opció Hidegvíz tömlõ Melegvíz tömlõ Tölcséres szifon, opció

4 1 Szállítási terjedelem 1 Szállítási terjedelem 1.1 S-Flex csatlakozó készlet J TUDNIVALÓ! Az 1., 2. és 3. ábrán látható egyes részek számozása a teljes dokumentációban lévõ részekre érvényesek, pl. az 1. ábrán a 9. elem azonos a 11. ábra 9. elemével. Abb. 1 S-Flex szaniter oldali csatlakozó készlet szállítási terjedelem (hõszigetelés nélküli ábra) Jelmagyarázat az 1. ábrához: Pos. 1: Biztonsági szerelvény csoport: zárószelep visszacsapó szeleppel és biztonsági szeleppel Pos. 2: Ø 1 x 24 x 2 tömítés Pos. 3: Hollandi anya Pos. 4: R½ x 122 közcsavar Pos. 5: Könyök falon kívüli szereléshez, oldalsó tároló elrendezésnél, EK-csatlakozás (hidegvíz belépés) Pos. : G¾ hosszabbítás Pos. : Flexibilis melegvíz tömlõ Pos. 8: G¾ x R½ szûkítõ kettõs közcsavar Pos. 9: Flexibilis hidegvíz tömlõ 4

5 Szállítási terjedelem U-DM nyomáscsökkentõ, opció Jelmagyarázat a 2. ábrához Pos. 10: Pos. 11: Pos. 12: U-DM nyomáscsökkentõ hollandi anyával kilépõ oldal Ø 1 x 24 x 2 tömítés Menetes közcsavar, R½ x 3 rövid Az S-Flex csatlakozó készlet szállítási terjedelmébõl: Pos. 3: Meglévõ hollandi anya, belépõ oldal Abb. 2 U-DM nyomáscsökkentõ szállítási terjedelem, opció 1.3 Cirkulációs szivattyú csatlakozó S-Flex-hez, opció Jelmagyarázat a 3. ábrához: Pos. 13: G 3 / 4 hollandi anya Pos. 14: G¾ x G 1 / 4 szûkítõ közcsavar, menetes tömítõgyûrûvel Pos. 15: Ø 1 x 24 x 2 tömítés Pos. 1: 90 könyök Ø Abb. 3 Cirkulációs szivattyú csatlakozás 5

6 2 Méretek 2 Méretek 2.1 HT0/HT110 hidraulikus csatlakozás, egymás fölötti elrendezés Rövidítés GAS AB EK VK RK AS VS Jelentés R½ gázcsatlakozás R½ melegvíz kilépés R½ hidegvíz belépés R¾ kazán elõremenõ R¾ kazán visszatérõ R1 biztonsági szelep lefúvató G¾ tároló elõremenõ Kazán Tab. 1 RS Rövidítések G¾ tároló visszatérõ Kazán A B C U122/U ,0 223,5 U112/U114 U122/U124-20/24 12,5-250,0 GB122 12,5-250,0 Abb (218) 410 HT0/(HT110) A HT0/HT110 hidraulikus csatlakozások méretei, egymás fölötti elrendezés, elölnézet Tab. 2 Méretek a 4. ábrához Falon kívüli szerelés RM0/110 szerelõkerettel (opció) Falon belüli szerelés Heizkessel Kazán AB EK AS RM 0/110 szerelõkeret VS RS AB EK VS RS AB EK 38 HT0/(HT110) HT0/(HT110) 143(12,5) 83(102,5) 243(312,5) 183(252,5) Abb. 5 A HT0/HT110 hidraulikus csatlakozások méretei, egymás fölötti elrendezés, oldalnézet

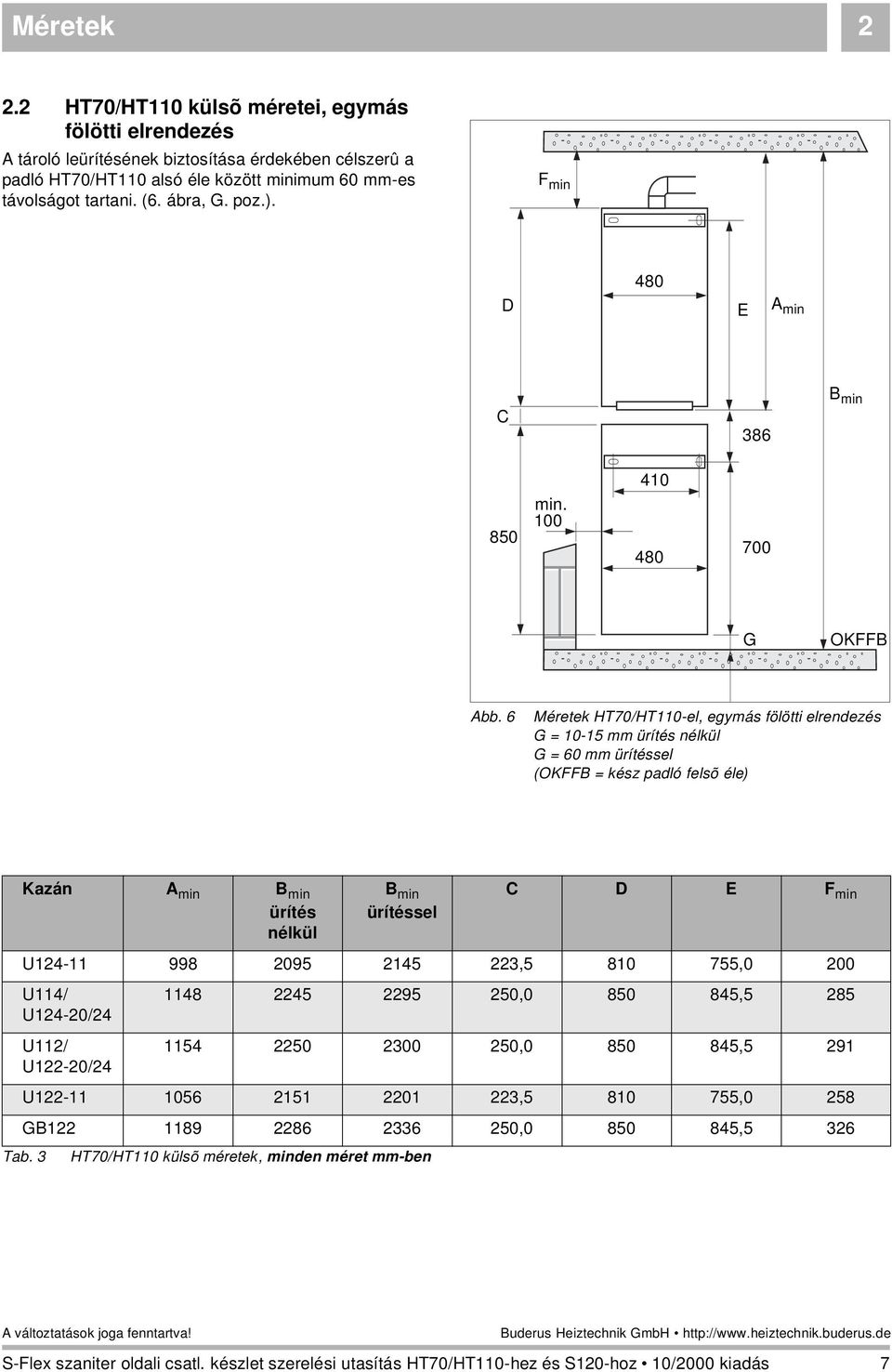

7 Méretek HT0/HT110 külsõ méretei, egymás fölötti elrendezés A tároló leürítésének biztosítása érdekében célszerû a padló HT0/HT110 alsó éle között minimum 0 mm-es távolságot tartani. (. ábra, G. poz.). F min 480 D E A min C 38 B min min G OKFFB Abb. Méretek HT0/HT110-el, egymás fölötti elrendezés G = mm ürítés nélkül G = 0 mm ürítéssel (OKFFB = kész padló felsõ éle) Kazán A min B min ürítés nélkül B min ürítéssel C D E F min U , ,0 200 U114/ U124-20/24 U112/ U122-20/ , , , ,5 291 U , ,0 258 GB , ,5 32 Tab. 3 HT0/HT110 külsõ méretek, minden méret mm-ben

8 2 Méretek 2.3 HT0 és HT110 hidraulikus csatlakozások, oldalsó elrendezés Rövidítés Jelentés HT0/(HT110) GAS AB EK VK RK AS R½ gázcsatlakozás R½ melegvíz kilépés R½ hidegvíz belépés R¾ kazán elõremenõ R¾ kazán visszatérõ R1 biztonsági szelep lefúvató 83 (102,5) 183 (252,5) AB, EK AS kazán AS HT0 VS G¾ tároló elõremenõ RS G¾ tároló visszatérõ 38 Tab. 4 Rövidítések Abb. HT0 és HT110 hidraulikus csatlakozások méretei, oldalnézet, falon belüli és falon kívüli szerelés HT0/(HT110) 100 Kazán 100 HT0/(HT110) 19(218) 19(218) Abb. 8 HT0/HT110 hidraulikus csatlaozások méretei oldalsó elrendezés Logamax plus GB122-vel és Logamax U112/U114/U122/U124 Kazán A B U122 / U ,0 U112 / U114 / U122 / U124-20/24 Tab. 5 Méretek a 8. ábrához 12,5 - GB122 12,5-8

9 Méretek HT0/HT110 külsõ méretek, oldalsó elrendezés 480 F min E min C A min B min min. 350 OKFFB Abb. 9 Méretek oldalra szerelt HT0/HT110 tárolóval (OKFFB = kész padló felsõ éle) Kazán A min mm-ben B min mm-ben C mm-ben E mm-ben F min mm-ben U U114/ U124-20/24 U112/ U122-20/ U GB Tab. Méretek a 9. ábrához 9

10 3 HT0 és HT110 szerelés 3 HT0 és HT110 szerelés J TUDNIVALÓ! A csatlakozó készlet szerelését csak egy szakcég végezheti el. A kazán és a HT0/HT110 tároló melegvíztermelõ szerelésekor a megfelelõ szerelési utasításban leírtakat be kell tartani. A VESZÉLY! Áramtalanítsa a berendezést. A kazán nem lehet vízzel feltöltött állapotban a csatlakozó készlet szerelésekor. A HT0/HT110 falon belüli szerelésekor, egymás fölötti vagy oldalsó elrendezésnél vagy a HT0/ HT110 falon kívüli szerelésekor,oldalsó elrendezésnél: A HT0/HT110 fali tartóját a beépítési méreteknek megfelelõen fel kell szerelni. A HT0/HT110 falon kívüli szerelésekor, egymás fölötti elrendezésnél: A HT0/HT110 szerelõkeretét a megfelelõ szerelési utasítás szerint fel kell szerelni. A HT0/HT110 tároló melegvíztermelõt akassza fel a fali tartóra illetve a szerelõkeretre. A tároló melegvíztermelõn lévõ csõcsatlakozás csonkok tömítõfelületeit az esetleges károsodás szempontjából ellenõrizze. Kazán Kazán 9 1 AB EK AS AS HT0 (HT110) HT0 (HT110) Abb. 10 HT0/HT110 falon belüli szerelés, egymás fölötti elrendezés, az AB, EK és AS jelû csatlakozásokat lásd a 4. táblázatban. HT0 bal (HT110) Kazán HT0 (HT110) AB EK AB, EK 9 1 AS AS Abb. 11 HT0/HT110 falon belüli szerelés, oldalsó elrendezés, az AB, EK és AS jelû csatlakozásokat lásd a 4. táblázatban 10

11 HT0 és HT110 szerelés 3 HT0 bal (HT110 bal) HT0 (HT110) AB csatlakoztatás kivitelezõi feladat AB Abb. 12 HT0/HT110 falon kívüli szerelés, oldalsó elrendezés, AB csatlakozás HT0 bal (HT110 bal) HT0 (HT110) EK 1 EK Abb. 13 HT0/HT110 falon kívüli szerelés, oldalsó elrendezés, az EK jelû csatlakozót lásd a 4. táblázatban Kazán Kazán 9 1 AS csatlakoztatás kivitelezõ AB EK AB / EK HT0 (HT110) HT0 (HT110) Abb. 14 HT0/HT110 falon kívüli szerelés, egymás fölötti elrendezés, RM 0/110 szerelõkerettel 11

12 3 HT0 és HT110 szerelés 3.1 Biztonsági szerelvény csoport R½ x 122 közcsavar hollandi anyával (15. ábra, 3+4 poz.) a hidegvíz csatlakozásba kenderrel tömítse be. A biztonsági szerelvény csoportot (15. ábra, 1. poz.) a tömítéssel együtt (15. ábra, 2. poz.) a közcsavarra csavarozza fel. Ügyeljen a tömítés elhelyezésére és az áramlási irányra! Abb. 15 Biztonsági szerelvény csoport, falon belüli szerelés U-DM nyomáscsökkentõ, opció A nyomáscsökkentõ (1. ábra, 10. poz.) a közcsavar helyére (L = 122 mm) (1. ábra, 4. poz.) kerül beépítésre, a biztonsági szerelvény csoport (1. ábra, 1. poz.) elé. A bemeneti oldalon a biztonsági szerelvény csoport hollan-diját (1. ábra, 3. poz.). A rövid közcsavart (1. ábra, 12. poz.) a biztonsági szerelvény csoport hollandijával (1. ábra, 3. poz.) tömítse be a hideg-víz csatlakozásába. A nyomáscsökkentõt a hollandival (1. ábra, 10. poz.) csavarozza fel a közcsavarra (1. ábra, 12. poz.). Kösse össze a biztonsági szerelvény csoportot (1. ábra, 1. poz.) a nyomáscsökkentõvel. Ügyeljen a tömítés elhelyezésére és az áramlási irányra! Abb. 1 Biztonsági szerelvény csoport, falonkívüli szerelés, alsó tároló Abb. 1 U-DM nyomáscsökkentõ (példaként falon belüli szerelés) 12

13 HT0 és HT110 szerelés Cirkulációs szivattyú csatlakozás, opció Csavarja ki a visszacsapó szelepes zárószerelvénynél (18. ábra, 1. poz) lévõ müanyag dugót. Az anyát (18. ábra, 13. poz.) dugja az öntömítõ G¼ szûkítõ közcsavarra (18. ábra, 14. poz.). Az öntömítõ G¼ szûkítõ közcsavart (18. ábra, 14. poz.) csavarozza be a felsõ csatlakozásba. A csatlakozó könyököt (18. ábra, 1. poz.) forrassza hozzá a cirkulációs vezetékhez (18. ábra, 1. poz.). A szûkítõ közcsavart (18. ábra, 14. poz.) az anyával (18. ábra, 13. poz.) és a tömítéssel (18. ábra, 15. poz.) csavarozza a könyökre (18. ábra, 1. poz.) Abb. 18 Cirkulációs szivattyú csatlakozás 13

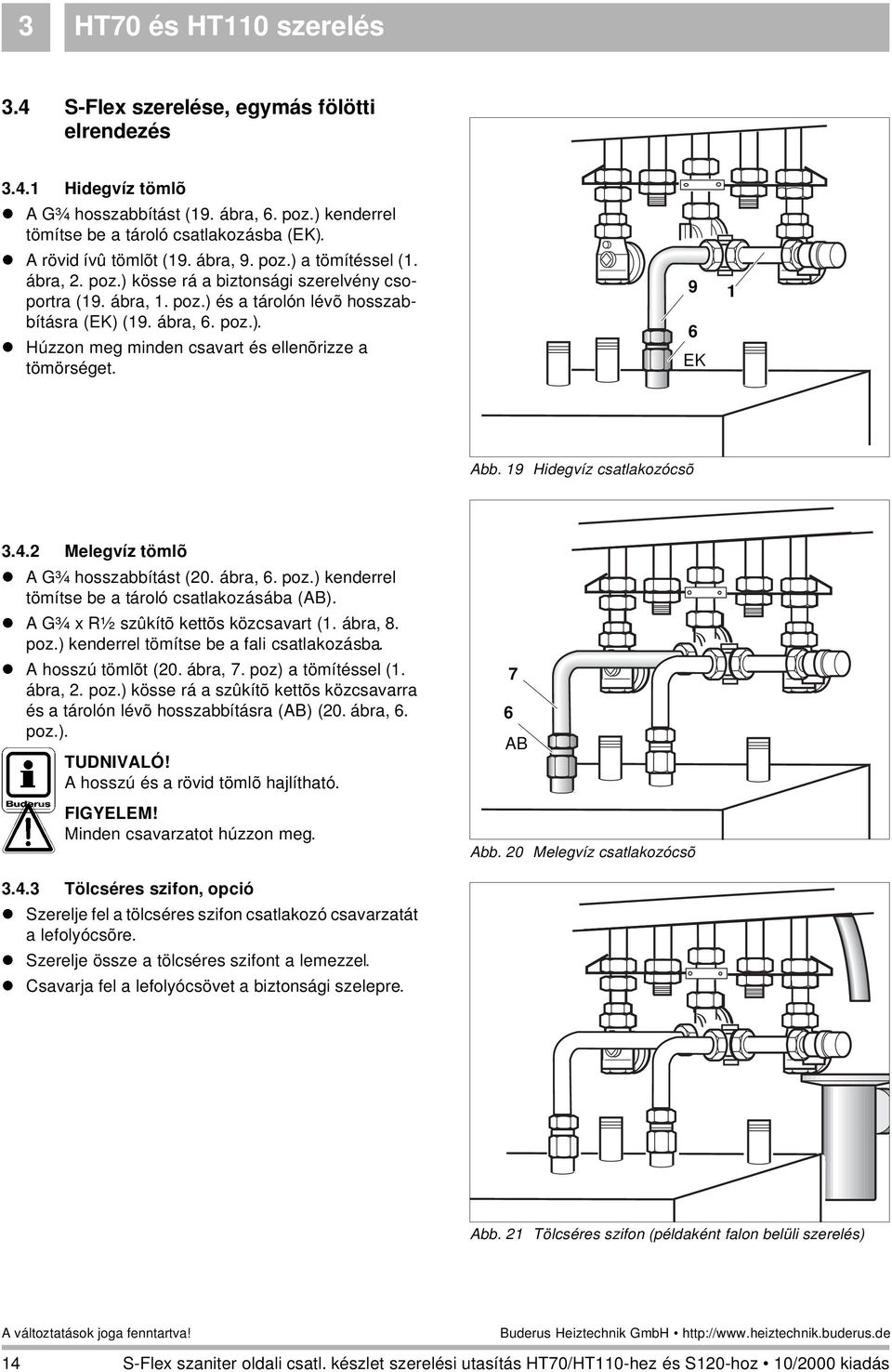

14 3 HT0 és HT110 szerelés 3.4 S-Flex szerelése, egymás fölötti elrendezés Hidegvíz tömlõ A G¾ hosszabbítást (19. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásba (EK). A rövid ívû tömlõt (19. ábra, 9. poz.) a tömítéssel (1. ábra, 2. poz.) kösse rá a biztonsági szerelvény csoportra (19. ábra, 1. poz.) és a tárolón lévõ hosszabbításra (EK) (19. ábra,. poz.). Húzzon meg minden csavart és ellenõrizze a tömörséget. 9 1 EK Abb. 19 Hidegvíz csatlakozócsõ Melegvíz tömlõ A G¾ hosszabbítást (20. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásába (AB). A G¾ x R½ szûkítõ kettõs közcsavart (1. ábra, 8. poz.) kenderrel tömítse be a fali csatlakozásba. A hosszú tömlõt (20. ábra,. poz) a tömítéssel (1. ábra, 2. poz.) kösse rá a szûkítõ kettõs közcsavarra és a tárolón lévõ hosszabbításra (AB) (20. ábra,. poz.). J TUDNIVALÓ! A hosszú és a rövid tömlõ hajlítható. A FIGYELEM! Minden csavarzatot húzzon meg. AB Abb. 20 Melegvíz csatlakozócsõ Tölcséres szifon, opció Szerelje fel a tölcséres szifon csatlakozó csavarzatát a lefolyócsõre. Szerelje össze a tölcséres szifont a lemezzel. Csavarja fel a lefolyócsövet a biztonsági szelepre. Abb. 21 Tölcséres szifon (példaként falon belüli szerelés) 14

15 HT0 és HT110 szerelés S-Flex szerelése, oldalsó elrendezés Hidegvíz tömlõ A G¾ hosszabbítást (22. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásba (EK). A rövid tömlõt (22. ábra, 9. poz.) a tömítéssel kösse rá a biztonsági szerelvény csoportra (22. ábra, 1. poz.) és a tárolón lévõ hosszabbításra (EK). A FIGYELEM! Húzzon meg minden csavarzatot és ellenõrizze a tömörséget. 9 EK 1 Abb. 22 Hidegvíz csatlakozócsõ (példaként falon belüli szerelés és a HT 0/HT110 oldalsó elrendezésben) Melegvíz tömlõ A G¾ hosszabbítást (23. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásába (AB). A G¾ x R½ szûkítõ kettõs közcsavart (1. ábra, 8. poz.) kenderrel tömítse be a fali csatlakozásba. A hosszú tömlõt (23. ábra,. poz) a tömítéssel (1. ábra, 2. poz.) kösse rá a szûkítõ kettõs közcsavarra (1. ábra, 8. poz.) és a tárolón lévõ hosszabbításra (AB) (23. ábra,. poz.). A FIGYELEM! Húzzon meg minden csavarzatot és ellenõrizze a tömörséget. AB Tölcséres szifon, opció Szerelje fel a tölcséres szifon csatlakozó csavarzatát a lefolyócsõre. Szerelje össze a tölcséres szifont a lemezzel. Abb. 23 Melegvíz csatlakozócsõ (példaként falon belüli szerelés és a HT 0/HT110 oldalsó elrendezésben) HT0/(HT110) Kazán Abb. 24 Tölcséres szifon (példaként falon belüli sze-relés és a HT 0/HT110 oldalsó elrendezésben) 15

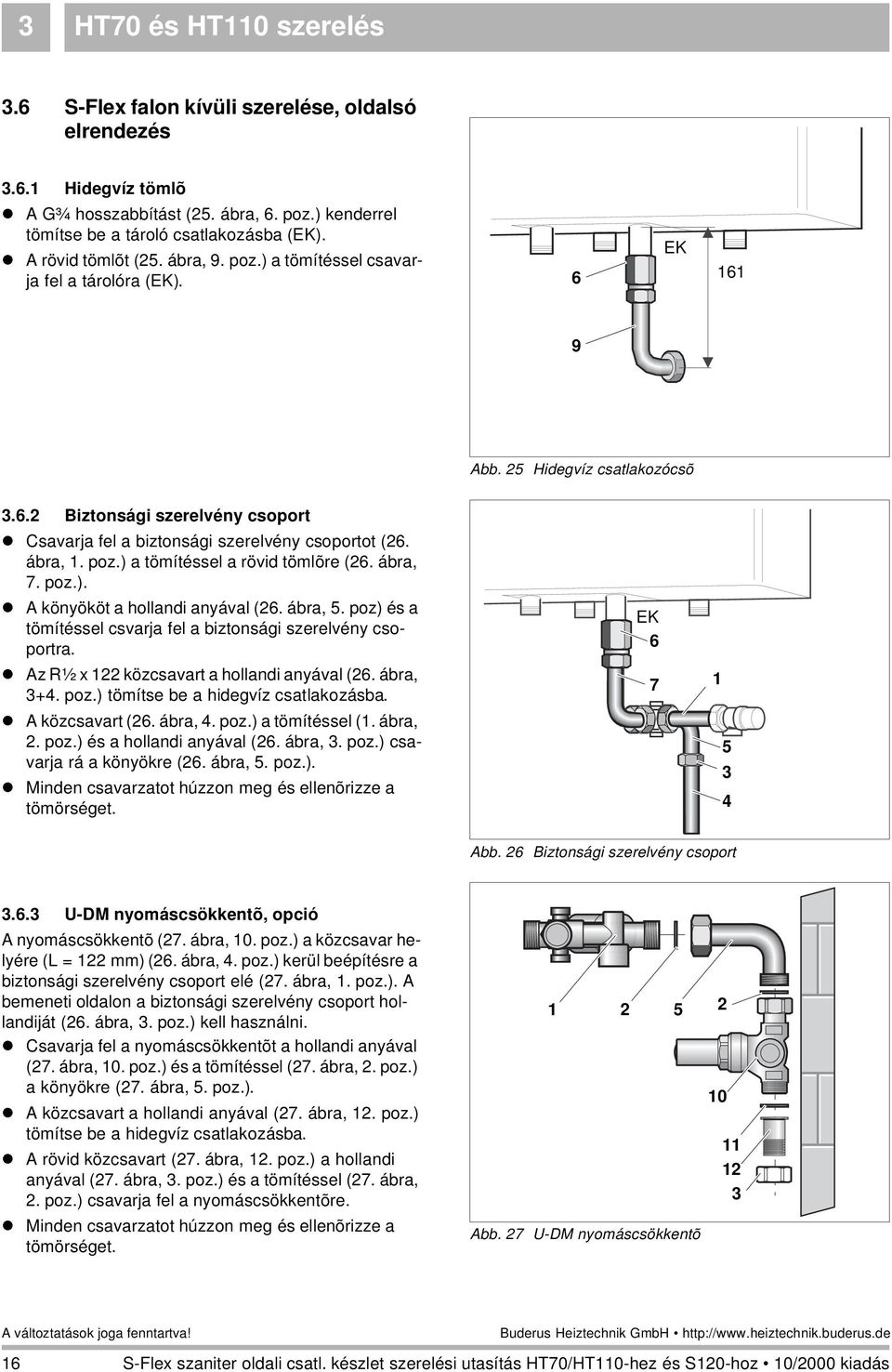

16 3 HT0 és HT110 szerelés 3. S-Flex falon kívüli szerelése, oldalsó elrendezés 3..1 Hidegvíz tömlõ A G¾ hosszabbítást (25. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásba (EK). A rövid tömlõt (25. ábra, 9. poz.) a tömítéssel csavarja fel a tárolóra (EK). EK 11 9 Abb. 25 Hidegvíz csatlakozócsõ 3..2 Biztonsági szerelvény csoport Csavarja fel a biztonsági szerelvény csoportot (2. ábra, 1. poz.) a tömítéssel a rövid tömlõre (2. ábra,. poz.). A könyököt a hollandi anyával (2. ábra, 5. poz) és a tömítéssel csvarja fel a biztonsági szerelvény csoportra. Az R½ x 122 közcsavart a hollandi anyával (2. ábra, 3+4. poz.) tömítse be a hidegvíz csatlakozásba. A közcsavart (2. ábra, 4. poz.) a tömítéssel (1. ábra, 2. poz.) és a hollandi anyával (2. ábra, 3. poz.) csavarja rá a könyökre (2. ábra, 5. poz.). Minden csavarzatot húzzon meg és ellenõrizze a tömörséget. EK Abb. 2 Biztonsági szerelvény csoport 3..3 U-DM nyomáscsökkentõ, opció A nyomáscsökkentõ (2. ábra, 10. poz.) a közcsavar helyére (L = 122 mm) (2. ábra, 4. poz.) kerül beépítésre a biztonsági szerelvény csoport elé (2. ábra, 1. poz.). A bemeneti oldalon a biztonsági szerelvény csoport hollandiját (2. ábra, 3. poz.) kell használni. Csavarja fel a nyomáscsökkentõt a hollandi anyával (2. ábra, 10. poz.) és a tömítéssel (2. ábra, 2. poz.) a könyökre (2. ábra, 5. poz.). A közcsavart a hollandi anyával (2. ábra, 12. poz.) tömítse be a hidegvíz csatlakozásba. A rövid közcsavart (2. ábra, 12. poz.) a hollandi anyával (2. ábra, 3. poz.) és a tömítéssel (2. ábra, 2. poz.) csavarja fel a nyomáscsökkentõre. Minden csavarzatot húzzon meg és ellenõrizze a tömörséget Abb. 2 U-DM nyomáscsökkentõ

17 S120 tároló méretei 4 4 S120 tároló méretei 4.1 Hidraulikus csatlakozás S120-hoz Kazán Kazán VK, RK AB, EK AS RS,VS AB, EK AB, EK AS RS,VS AB, EK (5) (0-5) Abb. 28 A hidraulikus csatlakozások méretei, falon kívüli és falon belüli szerelés, oldalsó elrendezés Rövidítés GAS AB EK VK RK Jelentés R½ gázcsatlakozás R½ melegvíz kilépés R½ hidegvíz belépés R¾ kazán elõremenõ R¾ Kazán visszatérõ Kazán AS VS RS R1 biztonsági szelep lefúvató G¾ tároló elõremenõ G¾ tároló visszatérõ 4 Tab. Rövidítések Kazán A B C U122/U U112/U114-14,0 213,5 U122/U124-20/24 12,5-240 GB122 12,5-240 S120 tároló Tab. 8 Méretek a 29. ábrához Abb. 29 A hidraulikus csatlakozások méretei, elölnézet 1

18 4 S120 tároló méretei 4.2 S120 külsõ méretek A tároló magassága állítható csavarozható lábakkal állítható be. F min D 480 E A min C Ø512 B min min OKFFB Abb. 30 S 120 külsõ méretek (OKFFB = kész padló felsõ éle) Kazán Tab. 9 A min mmben S120 külsõ méretek a 30. ábrához B min mmben C mm-ben D mm-ben E mm-ben F min mmben U ,5-213, ,0 200 U114/ ,5 285 U124-20/24 U112 U122-20/ ,5 291 U ,5-213, ,0 258 GB ,

19 S120 szerelés 5 5 S120 szerelés J TUDNIVALÓ! A csatlakozó készlet szerelését csak egy szakcég végezheti el. A kazán illetve az S120 tároló melegvíztermelõ szerelésekor a megfelelõ szerelési utasításban leírtakat be kell tartani. J VESZÉLY! Áramtalanítsa a berendezést. A kazán nem lehet vízzel feltöltött állapotban a csatlakozó készlet szerelésekor. A rendszert a csatlakozó készlet utólagos szerelésekor le kell üríteni. A tároló melegvíztermelõn lévõ csõcsatlakozás csonkok tömítõfelületeit az esetleges károsodás szempontjából ellenõrizze. 5.1 Biztonsági szerelvény csoport Az R½ x 122 közcsavart a hollandi anyával (32. ábra, 3+4. poz.) kenderrel tömítse be a hidegvíz csatlakozásba. Csavarja fel a biztonsági szerelvény csoportot (32. ábra, 1. poz.) a tömítéssel (32. ábra, 2. poz.) a közcsavarra. Ügyeljen a tömítés elhelyezésére és az áramlási irányra! Abb. 31 Felszerelt csatlakozó készlet (példaként falon belüli szerelés), a rövidítéseket lásd a. táblázatban Abb. 32 Biztonsági szerelvény csoport, falon belüli szerelés Abb. 33 Biztonsági szerelvény csoport, falon kívüli szerelés 19

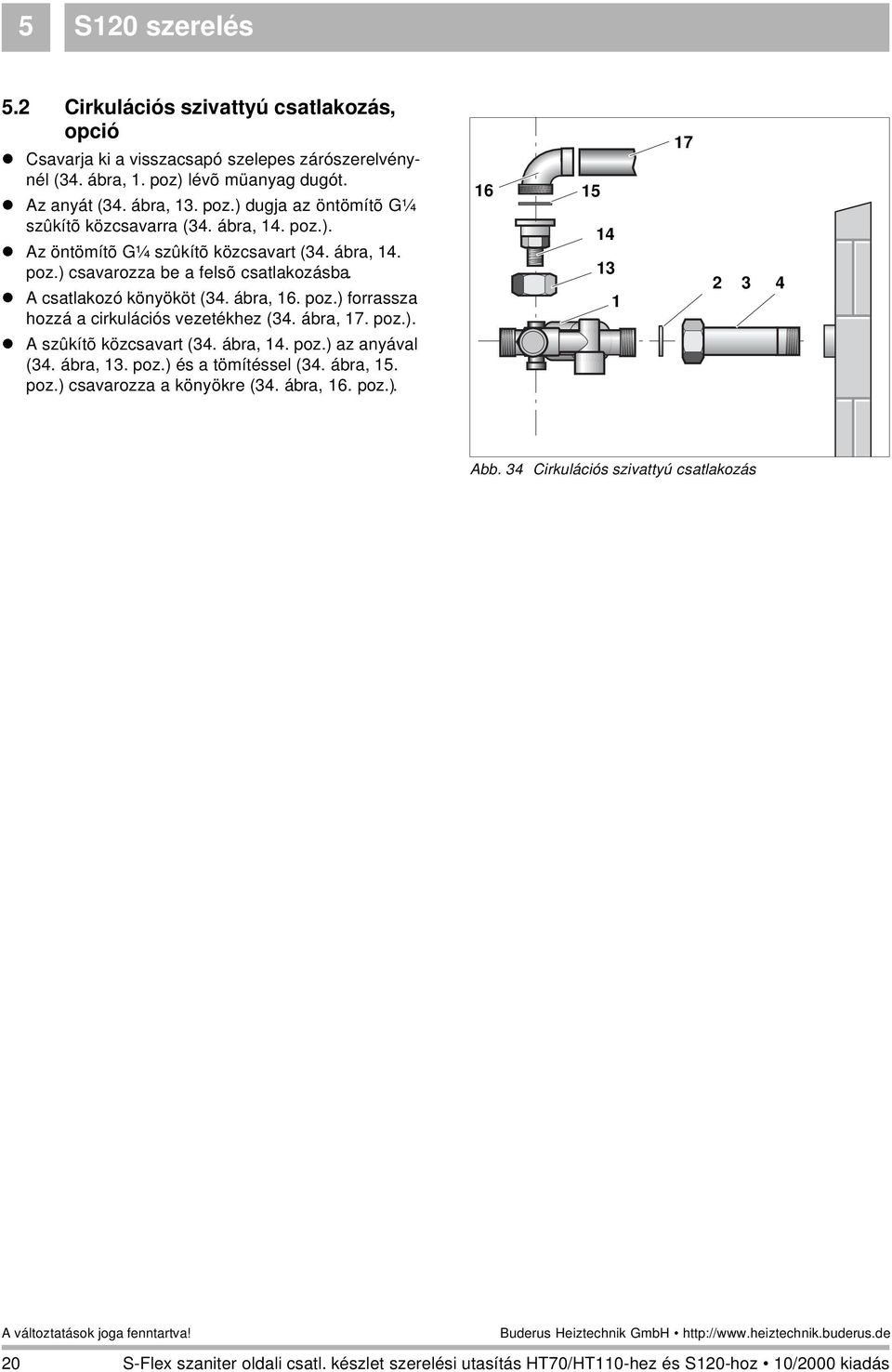

20 5 S120 szerelés 5.2 Cirkulációs szivattyú csatlakozás, opció Csavarja ki a visszacsapó szelepes zárószerelvénynél (34. ábra, 1. poz) lévõ müanyag dugót. Az anyát (34. ábra, 13. poz.) dugja az öntömítõ G¼ szûkítõ közcsavarra (34. ábra, 14. poz.). Az öntömítõ G¼ szûkítõ közcsavart (34. ábra, 14. poz.) csavarozza be a felsõ csatlakozásba. A csatlakozó könyököt (34. ábra, 1. poz.) forrassza hozzá a cirkulációs vezetékhez (34. ábra, 1. poz.). A szûkítõ közcsavart (34. ábra, 14. poz.) az anyával (34. ábra, 13. poz.) és a tömítéssel (34. ábra, 15. poz.) csavarozza a könyökre (34. ábra, 1. poz.) Abb. 34 Cirkulációs szivattyú csatlakozás 20

21 S120 szerelés U-DM nyomáscsökkentõ, opció A nyomáscsökkentõ (35. ábra, 10. poz.) a közcsavar helyére (L = 122 mm) (34. ábra, 4. poz.) kerül beépítésre, a biztonsági szerelvény csoport (35. ábra, 1. poz.) elé. A bemeneti oldalon a biztonsági szerelvény csoport hollan-diját (34. ábra, 3. poz.). A közcsavart a hollandi anyával (35. ábra, 12. poz.) tömítse be a hidegvíz csatlakozásba. A rövid közcsavart (35. ábra, 12. poz.) a hollandi anyával (35. ábra, 3. poz.) és a tömítéssel (35. ábra, 2. poz.) csavarja fel a nyomáscsökkentõre. A nyomáscsökkentõt a hollandi anyával (35. ábra, 10. poz.) és a tömítéssel (35. ábra, 2. poz.) csavarja fel a biztonsági szerelvény csoportra (35. ábra, 1. poz.). Minden csavarzatot húzzon meg és ellenõrizze a tömörséget. 5.4 Hidegvíz tömlõ A G¾ hosszabbítást (3. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásba (EK). A rövid ívû tömlõt (3. ábra, 9. poz.) a tömítéssel (1. ábra, 2. poz.) kösse rá a biztonsági szerelvény csoportra (3. ábra, 1. poz.) és a tárolón lévõ hosszabbításra (EK) (3. ábra,. poz.). Húzzon meg minden csavart és ellenõrizze a tömörséget Abb. 35 U-DM nyomáscsökkentõ (példaként falon belüli szerelés) 9 1 EK 5.5 Melegvíz tömlõ A G¾ hosszabbítást (34. ábra,. poz.) kenderrel tömítse be a tároló csatlakozásába (AB). A G¾ x R½ szûkítõ kettõs közcsavart (1. ábra, 8. poz.) kenderrel tömítse be a fali csatlakozásba. A hosszú tömlõt (3. ábra,. poz) a tömítéssel (1. ábra, 2. poz.) kösse rá a szûkítõ kettõs közcsavarra és a tárolón lévõ hosszabbításra (AB) (3. ábra,. poz.). J TUDNIVALÓ! A hosszú és a rövid tömlõ hajlítható. Abb. 3 Hidegvíz csatlakozócsõ AB A FIGYELEM! Minden csavarzatot húzzon meg és ellenõrizze a tömörséget. Abb. 3 Melegvíz csatlakozócsõ 21

22 5 S120 szerelés 5. Tölcséres szifon, opció Szerelje fel a tölcséres szifon (38. ábra, 1. poz.) csatlakozó csavarzatát a lefolyócsõre. Szerelje össze a tölcséres szifont a lemezzel. Csavarja fel a lefúvató vezetéket a biztonsági szelepre. S120-nál a tölcséres szifont a következõ méretûre kell lerövidíteni x = ca.25 mm falon belüli szereléskor és x = ca.0 mm falon kívüli szereléskor (39. ábra). 1 Abb. 38 Tölcséres szifon (példaként falon belüli szerelés) Abb. 39 Tölcséres szifon x mérete 22

23 Jegyzetek 23

24 Fûtéstechnikai nagykereskedõ: Buderus Heiztechnik GmbH, 3553 Wetzlar
