3 kondenzációs falikazán sorozat 6, kw Áttekintés Jellemzõk Kivitel folyamatos szabályozású kerámiaégõ modulációs tartománya: - GB 112/24-43: % - GB 112/60: % nagy hatékonyságú hõcserélõ az egész éves kondenzációs üzemhez egyfokozatú keringetõ szivattyú biztonsági szelep 3,0 bar kombinált gázszelep beállítható nyomásszabályozóval hõ-, és nyomásmérõ töltõ- és ürítõcsap automata légtelenítõ vízhiánybiztosító izzóelektródás gyújtás ionizációs lángõrzés UBA égõautomatika: mikroprocesszor vezérlésû, a készülék minden elektromos és elektronikus elemének digitális ellenõrzéséhez (felügyeletéhez) 109% éves átlagos hatásfok környezetbarát, károsanyag - kibocsátása megfelel a "Kék angyal" és a "Hamburgi" elõírások követelményeinek többkazános rendszerekhez is alkalmas kis méretek, minimális alkatrészszükséglet Füstgázrendszer WH/WS koncentrikus vízszintes füstgázelvezetés DO koncentrikus függõleges füstgázelvezetés GA-K (vízszintes és függõleges) füstgázelvezetõ készlet LAS-K füstgázelvezetõ készlet GN füstgázelvezetõ készlet Szabályozástechnika Logamatic 4121 idõjárásfüggõ szabályozó GB112/1

4 Kondenzációs kazánok Típus Melegvízkészítés Méret (kw) Cikkszám földgáz H GB 112 kondenzációs falikazán külsõ tárolóval Melegvíztárolók Melegvíz készítés különálló tárolóval A melegvíz készítésnek ezt a formáját ajánljuk több csapolóhely egyidejû ellátásához. Valamennyi, a Buderus termékprogramban található fali (HC70, HC 110), illetve álló (S120 (120/2), SU W) melegvíztárolóval kombinálható. Minden tároló Buderus Thermoglasur felületvédelemmel ellátott. A melegvíz hõmérséklete a készülék szabályozóján 30 és 60 C között beállítható. Logalux HC 70, HC 110 Falra szerelt melegvíztároló fehér köpennyel. A tároló a kazán mellé, vagy alá telepíthetõ. Logalux S 120, SU 160, 200 és 300 W Állóhengeres melegvíztároló fehér köpennyel. 1 SU tároló W jelzéssel fehér színû HC 70, 110 S 120 SU 160, 200, 300 Típus Kivitel Méret (l) Cikkszám HC 70 függesztett HC 110 függesztett S 120/2 (leeresztõ csonk nélkül) S SU 160 W 1 álló SU 200 W SU 300 W GB112/2

5 Általános tervezési információk -24/29/43/60 Fûtõvíz elõkészítés Kémiai adalékanyagok használata nem megengedett. Amennyiben egy fûtési rendszerben az oxigéndiffúzió és az iszapképzõdés nem kizárt, úgy a rendszer szétválasztásához egy külsõ hõcserélõt kell alkalmazni. Egy már meglévõ fûtési rendszer esetén a falikazán iszaposodástól való védelme érdekében a közös visszatérõ vezetékbe szennyfogó szûrõ beépítése javasolt. A szûrõ elõtt és után elzáró szerelvényt kell beépíteni. Ha a rendszert üzembehelyezés elõtt alaposan átöblítik és az oxigénkorrózió kizárt, akkor a szûrõt nem kell feltétlen beépíteni. Használati melegvíz elõkészítés Vegyes szerelés nem alkalmazható. Réz tartályhoz horganyzott vezetéket nem szabad csatlakoztatni. A bevált háromszoros "Buderus Duoclean Thermoglasur" felületvédelem tartós és mindenféle vízösszetétellel szemben semleges. A kétrétegû alapanyag magas mûszaki követelményeknek megfelelõ, minden vízminõséggel szemben ellenálló védõréteget ad. A melegvízzel érintkezõ felület tükörsima, nagymértékben passzív, és a keménységokozók lerakódása nem károsítja. Elektrokémiailag semleges, így független a csatlakozó csövek anyagától. Keverõszelepes fûtõkörök Keverõszelep beépítésére akkor van szükség, ha a rendszer különbözõ hõmérséklettartományokban üzemel (pl. radiátoros,- és padlófûtés). Négyutú keverõszelepek nem alkalmazhatók. Keringtetõ szivattyú A -24/29/43 és 60 kw teljesítményû kazánok egyfokozatú szivattyúval vannak szerelve. (A fennmaradó szállítómagasságot lásd a következõ diagramokban). Így a maximális kondenzációs üzemnek megfelelõ hidraulikai követelmények realizálhatók. Ezen kívül ez az üzem csökkenti az elektromos segédenergia költségeit is. Megjegyzés: Amennyiben az alacsony elõremenõ/visszatérõ hõmérsékletû üzem (pl.: 40/30 C) esetén a beépített szivattyú maradék szállítómagassága nem elég ahhoz, hogy legyõzze a rendszer ellenállását, akkor egy másik szivattyút is be kell építeni a helyszínen, valamint javasoljuk, hogy építsenek be egy megfelelõ méretû hidraulikus váltót is. Túláram-szelep Az összes típusú kazánnál egy minimális térfogatáram (átfolyási mennyiség) szükséges ( l/h készüléktípustól függõen). A minimális térfogatáramot pl. egy túláram-szeleppel lehet biztosítani. A túláram-szelepet a kazánhoz közel, a 3-utú szelep után kell beépíteni. A túláram-szelep nyitó nyomása a GB /29 kazán esetén kb. 250 mbar-ra, a GB /29 kazán esetén kb mbar-ra kell beállítani. A GB /60 kw-os kazánok esetén ajánlott egy utólagosan beépített, mbar-ra beállított nyomáskülönbség-szabályozó is. Ennek a kombinációnak és a folyamatos szabályozású szivattyúnak köszönhetõen nagyon csendes és magas hatásfokú kondenzációs üzem lehetséges. Kondenzvíz-elvezetés A fûtési idõszak alatt a kazánban és a füstgázrendszerben keletkezõ kondenzvizet a helyi elõírásoknak megfelelõen kell a csatornába vezetni [mbar] nyomásesés Druckabfall Maximale maximális Modulation moduláció Minimale minimális Modulation moduláció Durchflussmenge térfogatáram [l/h] -24, GB nyomásdiagramja [mbar] nyomásesés Druckabfall Maximale maximális Modulation moduláció Minimale minimális Modulation moduláció Durchflussmenge térfogatáram [l/h] -43 nyomásdiagramja 700 [mbar] 600 maximale maximális Modulation moduláció 500 nyomásesés Druckabfall Durchflussmenge térfogatáram [l/h] -60 nyomásdiagramja A fûtési rendszer kialakítása Szerelés A készülék falra szerelhetõ, kis tömege megkönnyíti a szerelést. A fal teherbírása feleljen meg a tömegbõl adódó követelményeknek. A kínálatban találhatók csatlakozó készletek a falon kívüli és vakolat alatti szereléshez egyaránt. - a falikazán az elõre felszerelt tartóra függeszthetõ Minimális oldaltávolság 100 mm. A készülék beépítése elõtt a csõvezetékeket és a radiátorokat alaposan át kell öblíteni. A szereléskor az elvégzendõ karbantartási munkák miatt figyelembe kell venni a minimális oldaltávolságok betartását. Karbantartás A környezetkímélõ és zavartalan üzemelés érdekében javasoljuk a kazán és az égõ rendszeres karbantartását. GB112/3

6 A felállítási hellyel szemben támasztott követelmények A kazán elhelyezésénél figyelembe kell venni az érvényes szabványokat és mûszaki irányelveket. Célszerû betartani a GMBSZ mindenkor érvényes ajánlásait, amelyek mûszaki biztonsági szinteket határoznak meg. Biztosítani kell a képzõdõ kondenzátum akadálymentes elvezetését mind a kazánból, mind pedig a füstgázelvezetõ rendszerbõl. A készülék beépíthetõ helyiséglevegõtõl függõ vagy helyiséglevegõtõl független üzemre alkalmas kialakításban. Helyiséglevegõtõl függõ üzem A készülék ekkor az égéshez szükséges levegõt a helyiségbõl veszi, a füstgáz elvezetése pedig egy kondenzációs tüzelésre alkalmas, tömör és nedvesség, illetve a kondenzátum károsító hatásainak ellenálló csõvezetéken keresztül történik. Ennél a beépítési módnál különösen ügyelni kell a mûszaki-biztonsági követelmények betartására, és elõzetesen tájékozódni kell a lehetõségekrõl a helyi gázszolgáltatónál és kéményseprõnél. Helyiséglevegõtõl független üzem Ennél a beépítési módnál a berendezés az égéshez szükséges levegõt egy légbevezetõ csövön keresztül kapja. Kialakítás szempontjából ez lehet a füstgázelvezetéssel közös, kettõsfalú, koncentrikus csõvezeték, illetve attól függetlenül elhelyezett külön légvezeték. A füstgáz elvezetésnek ebben az esetben is kondenzációs készülékkel összeépíthetõ anyagúnak, tömörnek és a nedvességnek, illetve a kondenzátum károsító hatásainak ellenállónak kell lennie. A kondenzációs kazánok égéstermék-elvezetõ rendszerének kivitelezésével szemben támasztott követelmények A helyiség légterétõl nem független égési levegõjû (nyílt égésterû) kondenzációs készülékek szerelésekor a GMBSZ IV. fejezet pontja szerinti elõírásokat be kell tartani. A helyiség légterétõl független égési levegõjû (zárt égésterû) kondenzációs készülékek szerelésekor a GMBSZ IV. fejezet 4.5.1, 4.5.2, pontja szerinti elõírásokat be kell tartani. Tervezési, kivitelezési irányelvek a GMBSZ elõírásai és a vonatkozó érvényes szabványok szerint! GB112/4

7 Buderus Buderus DO függõleges füstgázelvezetés kondenzációs kazánokhoz Kondenzációs falikazánok DO függõleges füstgázelvezetõ készlet, Ø 80/125 mm 80/ L max = 14 m (24-43 kw) (tetõkivezetéssel) L max = 9 m (60 kw) (tetõkivezetéssel) DO tetõkivezetés L= ~1,5 m Ø 80/125 mm 80/125 Központosító lemez tetõátvezetéshez (a készlet tartozéka) Bilincs tömítéssel (a készlet tartozéka) Csõrögzítõ (a készlet tartozéka) Koncentrikus kazáncsatlakozó (24-43 kw) nem tartozék Koncentrikus kazáncsatlakozó (60 kw) nem tartozék WH/WS vízszintes füstgázelvezetés WH/WS vízsz. füstgázelvezetõ készlet, Ø 80/125 mm: 80/ A Koncentrikus könyök, 90 80/ Koncentrikus vízszintes falátvezetés L= ~0,7 m 80/125 L max = 4m GA-K füstgázelvezetés (vízszintes és függõleges szakasz) (24-60 kw) GA-K I füstgázelvezetés (vízszintes szakasz) GB112/24-60 kw GA-K I füstgázelvezetõ készlet (kéményig) 80/125 mm, elemei: 80/ A Koncentrikus T-idom 87 80/ Koncentrikus csõvezeték, L=500 mm, rövidíthetõ 80/ Csõvezeték, L= 500 mm Koncentrikus kéménycsatlakozó 80/ GA-K II füstgázelvezetés (függõleges szakasz) GB112/24-43 kw GA-K II füstgázelvezetõ készlet (kémény szakasz) Ø 80 mm: Támasztó könyök, Alátét konzol mm Távtartó (pár) Kéményszellõzõ szett Torkolatcsõ GA-K II füstgázelvezetés (függõleges szakasz) (60kW) GA-K II füstgázelvezetõ készlet (kémény szakasz) Ø 80 mm: Alátét konzol mm Támasztó idom mm Talpas könyök Bõvítõ idom Kéménytetõ Távtartó GAF-K készlet GB112/24-43 kw kazánokhoz Kazáncsatlakozó idom (24-43 kw) 80/ Koncentrikus ellenõrzõ "T" idom 80/ Alapkészlet GAF-K 80/125 80/ Rögzítõbilincs 125 mm Kiegészítõk GA-K II 80 mm függõleges füstgázelvezetéshez Támasztó idom Távtartó (pár) GB112/5

8 LAS-K füstgázelvezetés kondenzációs kazánokhoz LAS-K füstgázelvezetõ készlet, Ø 80/125 mm: 80/125 - Koncentrikus kazáncsatlakozó, kw kazánokhoz 80/ Koncentrikus kazáncsatlakozó, 60 kw kazánokhoz 80/ Koncentrikus ellenõrzõ T idom 80/ Koncentrikus csõvezeték, L=500 mm, rövidíthetõ 80/ Koncentrikus kéménycsatlakozó 80/ GN füstgázelvezetés kondenzációs kazánokhoz GN füstgázelvezetõ készlet, Ø 80 mm: 80 - Koncentrikus kazáncsatlakozó, kw kazánokhoz 80/ Koncentrikus kazáncsatlakozó, 60 kw kazánokhoz 80/ Légrács Csõvezeték, L=500 mm Ellenõrzõ T idom Csõvezeték, L=1000 mm Falátvezetõ idom Kiegészítõ elemek füstgázelvezetéshez Megnevezés Méret (mm) Cikkszám Koncentrikus kazáncsatlakozó (24-43 kw) 80/ Koncentrikus kazáncsatlakozó (60 kw) 80/ Koncentrikus csõvezeték, L=500 mm, rövidíthetõ 80/ Koncentrikus csõvezeték, L=500 mm, nem rövidíthetõ 80/ Koncentrikus csõvezeték, L=1000 mm, rövidíthetõ 80/ Koncentrikus csõvezeték, L=1000 mm, nem rövidíthetõ 80/ Koncentrikus csõvezeték, L=2000 mm, nem rövidíthetõ 80/ Koncentrikus könyök, 90 80/ Koncentrikus könyök, 45 80/ Koncentrikus könyök, 30 80/ Koncentrikus könyök, 15 80/ Koncentrikus ellenõrzõ T idom 80/ Kondenzvíz elvezetés vízszintes/függõleges 80/ Koncentrikus szétválasztó idom 80/125-80/80 80/125-80/ Koncentrikus szétválasztó idom, függõleges 80/125-80/80 80/125-80/ Csõvezeték, L=500 mm Csõvezeték, L=1000 mm Csõvezeték, L=2000 mm Könyök, Könyök, Könyök, Könyök, Ellenõrzõ T idom Kondenzvíz elvezetés vízszintes/függõleges Átmeneti idom Csõvezeték 110, L=500 mm Csõvezeték 110, L=1000 mm Csõvezeték 110, L=2000 mm Könyök 110, Könyök 110, Ellenõrzõ "T" idom Koncentrikus hosszkiegyenlítõ idom 80/ Ferdetetõ átvezetõ idom 80/ Lapostetõ átvezetõ idom 80/ Kondenzszifon Szellõzõrács 175 cm 2 ; 250x GB112/6

9 Buderus Buderus Kondenzációs falikazánok Kazáncsatlakozók mûanyag füstgázelvezetési rendszerekhez Koncentrikus kazáncsatlakozó, PP (24-43 kw) 80/ Koncentrikus kazáncsatlakozó, PP (60 kw) 80/ DO függõleges mûanyag füstgázelvezetés GB 112 kazánhoz (24-43 kw) DO készlet GB 112/24-43 kw kazánhoz, Ø 80/125 mm DO tetõkivezetés 80/125 mm, KS/PPs 80/ Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/ Ferdetetõ átvezetõ idom 80/125 mm 80/ Lapostetõ átvezetõ idom 80/125 mm 80/ DO függõleges mûanyag füstgázelvezetés GB 112 kazánhoz (60 kw) DO készlet GB 112/60 kw kazánhoz, Ø 80/125 mm PP DO tetõkivezetés 80/125 mm, KS/PPs 80/ Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/ Ferdetetõ átvezetõ idom 80/125 mm 80/ Lapostetõ átvezetõ idom 80/125 mm 80/ WH/WS vízszintes mûanyag füstgázelvezetés GB 112 kondenzációs falikazánhoz WH/WS vízsz. füstgázelvezetõ készlet, Ø 80/125 mm: WH/WS vízszintes füstgázelvezetés 80/125 mm, ellenõrzõ idommal, KS/PPs, rozsdamentes 80/ WH/WS vízszintes füstgázelvezetés 80/125 mm, ellenõrzõ idom nélkül, KS/PPs 80/ LAS-K mûanyag füstgázelvezetés GB 112 kondenzációs falikazánhoz LAS-K készlet GB1112 kazánokhoz Ø 80/125 mm: LAS-K füstgázelvezetés 80/125 mm, KS/PPs 80/ GA-K mûanyag füstgázelvezetés GB 112 kondenzációs falikazánhoz (24-43 kw) GA-K készlet GB 112/24-43 kw kazánhoz GA-K füstgázelvezetõ készlet 80/125 mm, PP 80/ Ellenõrzõ idom 80 mm, egyenes, PP 80 mm Távtartó készlet, 80 mm (4db), PP 80 mm GA-K mûanyag füstgázelvezetés GB 112 kondenzációs falikazánhoz (60 kw) GA-K készlet GB 112/60 kw kazánhoz GA-K füstgázelvezetõ készlet 80/125 mm, PP 80/ Ellenõrzõ idom 110 mm, egyenes, PP 110 mm Távtartó készlet, 110 mm (4db), PP 110 mm GB112/7

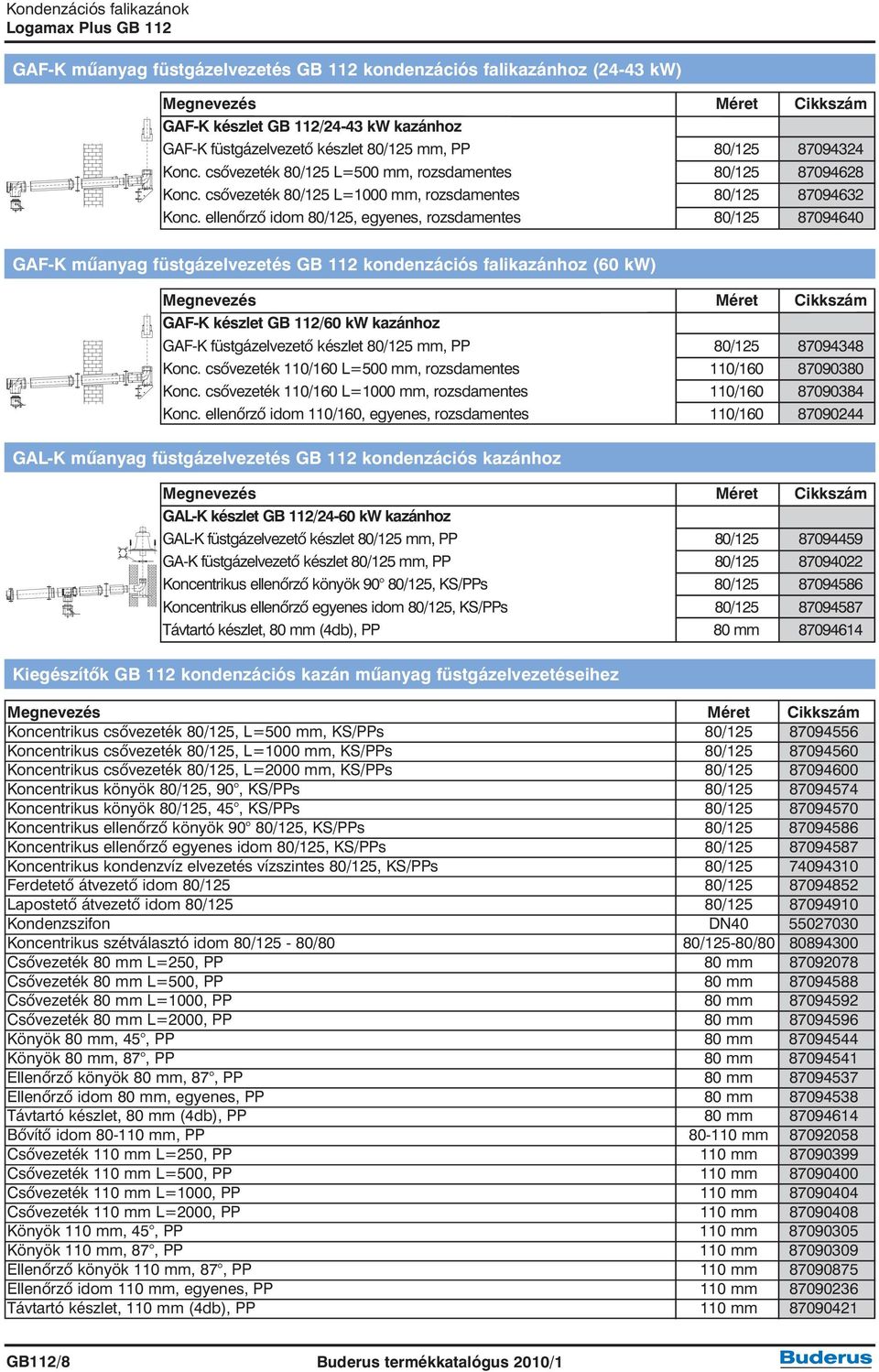

10 GAF-K mûanyag füstgázelvezetés GB 112 kondenzációs falikazánhoz (24-43 kw) GAF-K készlet GB 112/24-43 kw kazánhoz GAF-K füstgázelvezetõ készlet 80/125 mm, PP 80/ Konc. csõvezeték 80/125 L=500 mm, rozsdamentes 80/ Konc. csõvezeték 80/125 L=1000 mm, rozsdamentes 80/ Konc. ellenõrzõ idom 80/125, egyenes, rozsdamentes 80/ GAF-K mûanyag füstgázelvezetés GB 112 kondenzációs falikazánhoz (60 kw) GAF-K készlet GB 112/60 kw kazánhoz GAF-K füstgázelvezetõ készlet 80/125 mm, PP 80/ Konc. csõvezeték 110/160 L=500 mm, rozsdamentes 110/ Konc. csõvezeték 110/160 L=1000 mm, rozsdamentes 110/ Konc. ellenõrzõ idom 110/160, egyenes, rozsdamentes 110/ GAL-K mûanyag füstgázelvezetés GB 112 kondenzációs kazánhoz GAL-K készlet GB 112/24-60 kw kazánhoz GAL-K füstgázelvezetõ készlet 80/125 mm, PP 80/ GA-K füstgázelvezetõ készlet 80/125 mm, PP 80/ Koncentrikus ellenõrzõ könyök 90 80/125, KS/PPs 80/ Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/ Távtartó készlet, 80 mm (4db), PP 80 mm Kiegészítõk GB 112 kondenzációs kazán mûanyag füstgázelvezetéseihez Koncentrikus csõvezeték 80/125, L=500 mm, KS/PPs 80/ Koncentrikus csõvezeték 80/125, L=1000 mm, KS/PPs 80/ Koncentrikus csõvezeték 80/125, L=2000 mm, KS/PPs 80/ Koncentrikus könyök 80/125, 90, KS/PPs 80/ Koncentrikus könyök 80/125, 45, KS/PPs 80/ Koncentrikus ellenõrzõ könyök 90 80/125, KS/PPs 80/ Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/ Koncentrikus kondenzvíz elvezetés vízszintes 80/125, KS/PPs 80/ Ferdetetõ átvezetõ idom 80/125 80/ Lapostetõ átvezetõ idom 80/125 80/ Kondenzszifon DN Koncentrikus szétválasztó idom 80/125-80/80 80/125-80/ Csõvezeték 80 mm L=250, PP 80 mm Csõvezeték 80 mm L=500, PP 80 mm Csõvezeték 80 mm L=1000, PP 80 mm Csõvezeték 80 mm L=2000, PP 80 mm Könyök 80 mm, 45, PP 80 mm Könyök 80 mm, 87, PP 80 mm Ellenõrzõ könyök 80 mm, 87, PP 80 mm Ellenõrzõ idom 80 mm, egyenes, PP 80 mm Távtartó készlet, 80 mm (4db), PP 80 mm Bõvítõ idom mm, PP mm Csõvezeték 110 mm L=250, PP 110 mm Csõvezeték 110 mm L=500, PP 110 mm Csõvezeték 110 mm L=1000, PP 110 mm Csõvezeték 110 mm L=2000, PP 110 mm Könyök 110 mm, 45, PP 110 mm Könyök 110 mm, 87, PP 110 mm Ellenõrzõ könyök 110 mm, 87, PP 110 mm Ellenõrzõ idom 110 mm, egyenes, PP 110 mm Távtartó készlet, 110 mm (4db), PP 110 mm GB112/8

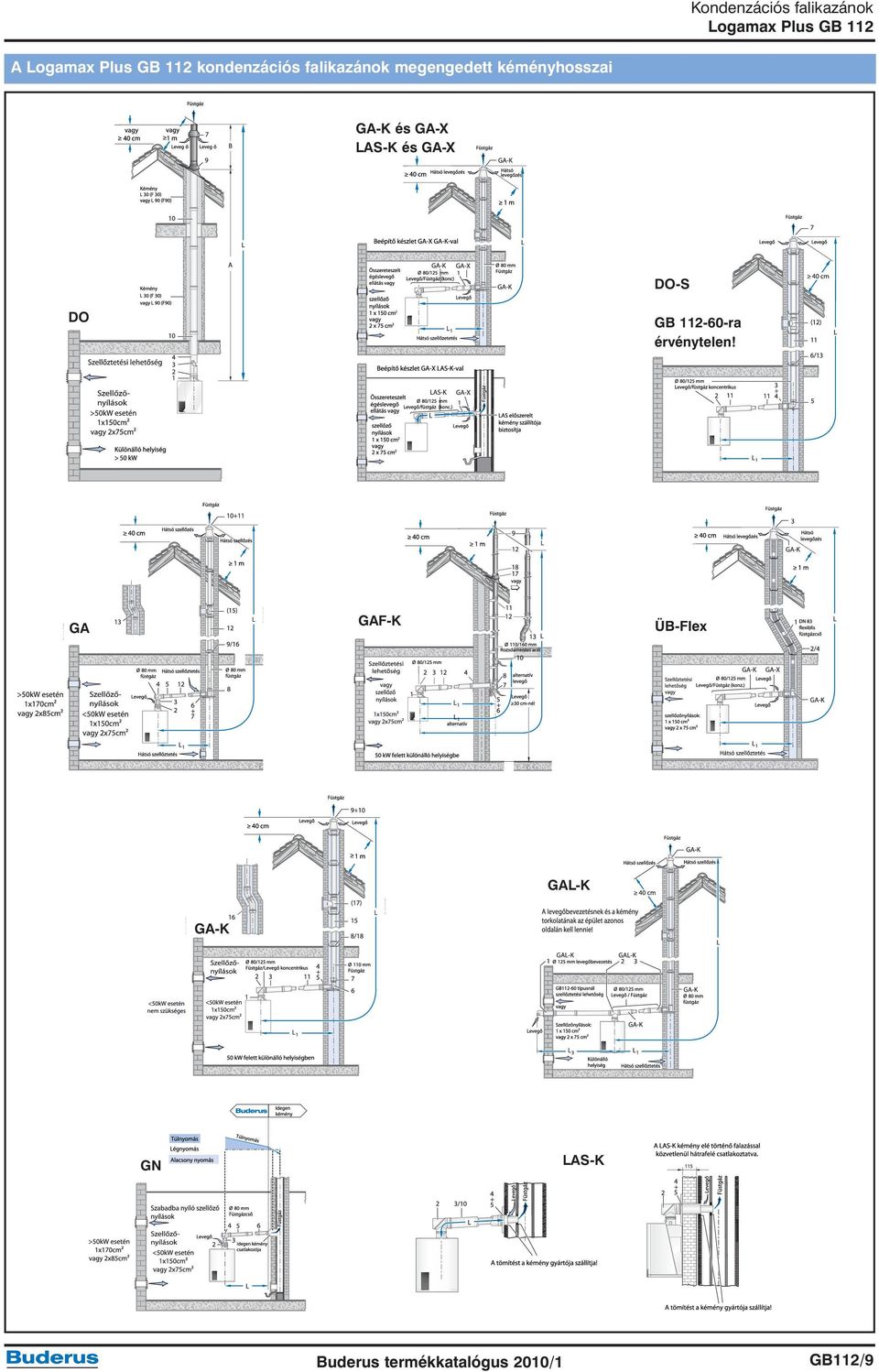

11 Kondenzációs falikazánok A kondenzációs falikazánok megengedett kéményhosszai GA-K és GA-X LAS-K és GA-X DO-S DO GB ra érvénytelen! GAF-K GA ÜB-Flex GAL-K GA-K GN LAS-K GB112/9

12 A kondenzációs falikazánok megengedett kéményhosszai Füstgáz Maximális megengedett kéményhossz, m 1) Szükséges rendszer Elvezetés Rajz- Logamax Plus Megengedett minimális módja jel kondenzációs falikazán csõhosszak kémény- Alapkészlet GB112 csökkentése keresztmetszet L (m) 24kW 29kW 43kW 60kW iránytöréssel (mm) DO tetõkivezetés C 33x L ) 9 1) L - 1,5m nem szükséges DO-S tetõkivezetés C 33x L ) - L - 1,5m nem szükséges GA elvezetés B 23 L ) 25 1 L - 1,5m; L1 5) 120, Ø120 2), Ø140 GA-K elvezetés Ø120(csak 29kW-ig) Ø140, 120 C 33x L ) 25 1) L - 1,5m; L1 2), akna 5) Ø160 (60kW), 140 (60kW) GA-K és beépített csõátmérõ B 33 L ; L1 GA-X 5) függvénye LAS-K és GA-X B 33 L 1,4 3) 1,4 3) - - L - 1,5m - GA-X és GA-K Ø120, 120 C 33x L ) 4) 25 1) 4) L - 1,5m; L1 2), Ø140 (43kW-ig), ÜB-Flex 5) Ø160 (60kW), 140 (60kW) GA-K és Ø120, 120 B 33 L ) 25 1) L - 1,5m; L1 2), Ø140 (43kW-ig), ÜB-Flex 5) Ø160 (60kW), 140 (60kW) GAF-K nem szükséges C 53x L ) 18 1) L - 1,5m; L1 elvezetés 5) külsõ fali szerelés GAL-K L - 1,5m; L1 C 53x L ) 25 5) Ø120, 120 2), Ø140 (43kW-ig), elvezetés 1) L3= 5m 6) Ø160 (60kW), 140 (60kW) GN elvezetés B 23 L nem lehetséges nem szükséges LAS-K B 23 L 1,4 1,4 1,4 1,4 nem lehetséges nem szükséges 1) A megengedett összhossz az alapkészletbe található iránytöréseket tartalmazza. A GB /29 kw-nál maximum három iránytörés lehetséges, figyelembe véve a beépített könyököket, ellenörzõ könyököket! Háromnál több iránytörés esetén egyedi méretezés szükséges! A GB /60 kw-nál minden iránytörés esetén a megengedett hosszat 1,5 méterrel csökkenteni kell. 2) Független TÜV-tanúsítvány alapján a kéménykeresztmetszet szabálytalanságai csak 1,5mm felületérdességig megengedettek. 3) A LAS-kéménygyártók az érvényes elõírások szerinti méretezései alapján ez a hossz a megengedettõl eltérõ is lehet. 4) Az ÜB-Flex kéményben elvezetett hajlékony füstcsõ csak a GA készlettel csatlakoztatható. 5) A légbeszívó elem elhelyezésétõl függõen a vízszintes szakasz L1 vagy alternatív L1 hosszúság megengedett hossza 3 m. 6) További iránytörés nem lehetséges! GB112/10

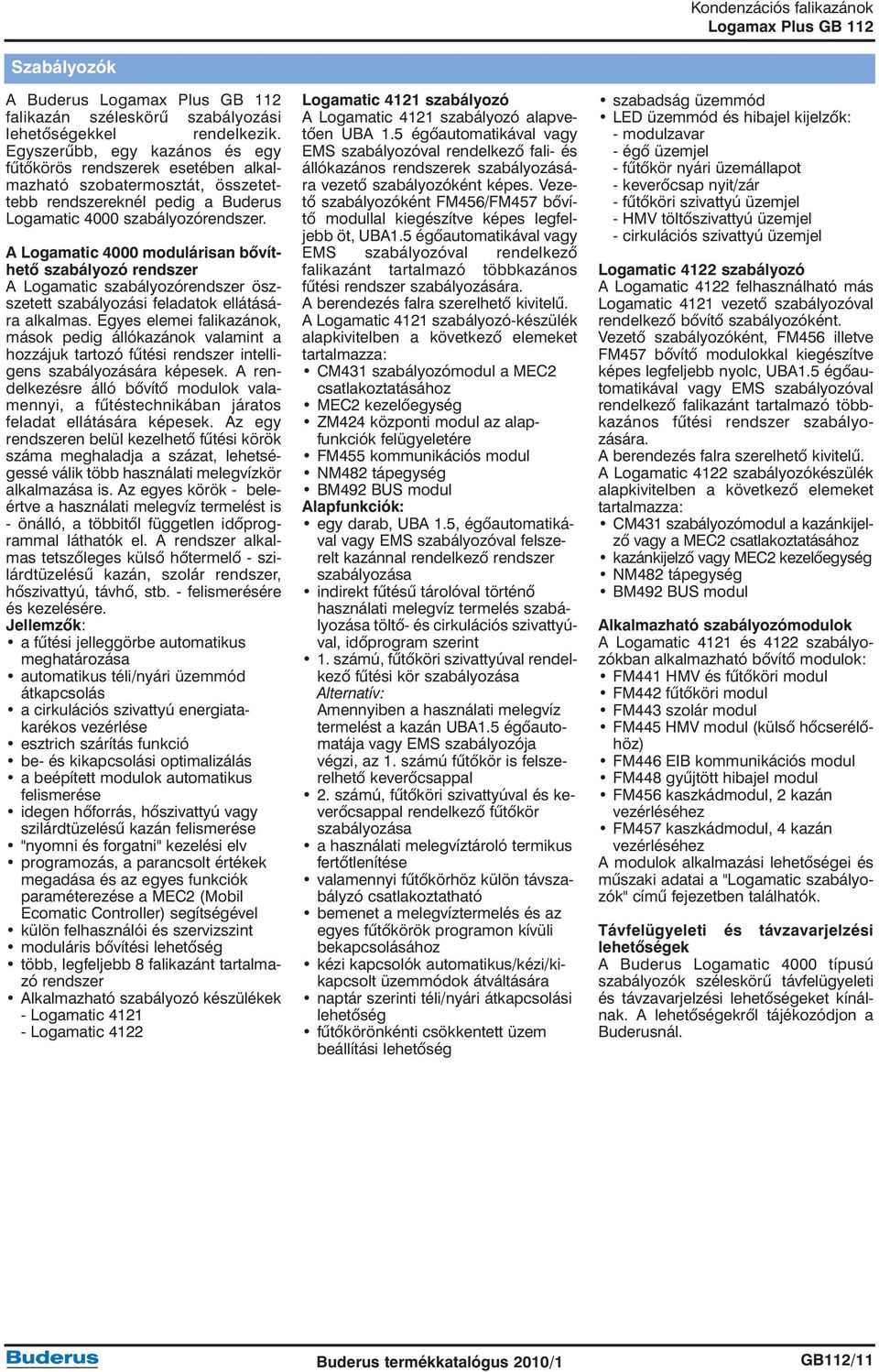

13 Szabályozók A Buderus falikazán széleskörû szabályozási lehetõségekkel rendelkezik. Egyszerûbb, egy kazános és egy fûtõkörös rendszerek esetében alkalmazható szobatermosztát, összetettebb rendszereknél pedig a Buderus Logamatic 4000 szabályozórendszer. A Logamatic 4000 modulárisan bõvíthetõ szabályozó rendszer A Logamatic szabályozórendszer öszszetett szabályozási feladatok ellátására alkalmas. Egyes elemei falikazánok, mások pedig állókazánok valamint a hozzájuk tartozó fûtési rendszer intelligens szabályozására képesek. A rendelkezésre álló bõvítõ modulok valamennyi, a fûtéstechnikában járatos feladat ellátására képesek. Az egy rendszeren belül kezelhetõ fûtési körök száma meghaladja a százat, lehetségessé válik több használati melegvízkör alkalmazása is. Az egyes körök - beleértve a használati melegvíz termelést is - önálló, a többitõl független idõprogrammal láthatók el. A rendszer alkalmas tetszõleges külsõ hõtermelõ - szilárdtüzelésû kazán, szolár rendszer, hõszivattyú, távhõ, stb. - felismerésére és kezelésére. Jellemzõk: a fûtési jelleggörbe automatikus meghatározása automatikus téli/nyári üzemmód átkapcsolás a cirkulációs szivattyú energiatakarékos vezérlése esztrich szárítás funkció be- és kikapcsolási optimalizálás a beépített modulok automatikus felismerése idegen hõforrás, hõszivattyú vagy szilárdtüzelésû kazán felismerése "nyomni és forgatni" kezelési elv programozás, a parancsolt értékek megadása és az egyes funkciók paraméterezése a MEC2 (Mobil Ecomatic Controller) segítségével külön felhasználói és szervizszint moduláris bõvítési lehetõség több, legfeljebb 8 falikazánt tartalmazó rendszer Alkalmazható szabályozó készülékek - Logamatic Logamatic 4122 Logamatic 4121 szabályozó A Logamatic 4121 szabályozó alapvetõen UBA 1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ fali- és állókazános rendszerek szabályozására vezetõ szabályozóként képes. Vezetõ szabályozóként FM456/FM457 bõvítõ modullal kiegészítve képes legfeljebb öt, UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ falikazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A Logamatic 4121 szabályozó-készülék alapkivitelben a következõ elemeket tartalmazza: CM431 szabályozómodul a MEC2 csatlakoztatásához MEC2 kezelõegység ZM424 központi modul az alapfunkciók felügyeletére FM455 kommunikációs modul NM482 tápegység BM492 BUS modul Alapfunkciók: egy darab, UBA 1.5, égõautomatikával vagy EMS szabályozóval felszerelt kazánnal rendelkezõ rendszer szabályozása indirekt fûtésû tárolóval történõ használati melegvíz termelés szabályozása töltõ- és cirkulációs szivattyúval, idõprogram szerint 1. számú, fûtõköri szivattyúval rendelkezõ fûtési kör szabályozása Alternatív: Amennyiben a használati melegvíz termelést a kazán UBA1.5 égõautomatája vagy EMS szabályozója végzi, az 1. számú fûtõkör is felszerelhetõ keverõcsappal 2. számú, fûtõköri szivattyúval és keverõcsappal rendelkezõ fûtõkör szabályozása a használati melegvíztároló termikus fertõtlenítése valamennyi fûtõkörhöz külön távszabályzó csatlakoztatható bemenet a melegvíztermelés és az egyes fûtõkörök programon kívüli bekapcsolásához kézi kapcsolók automatikus/kézi/kikapcsolt üzemmódok átváltására naptár szerinti téli/nyári átkapcsolási lehetõség fûtõkörönkénti csökkentett üzem beállítási lehetõség szabadság üzemmód LED üzemmód és hibajel kijelzõk: - modulzavar - égõ üzemjel - fûtõkör nyári üzemállapot - keverõcsap nyit/zár - fûtõköri szivattyú üzemjel - HMV töltõszivattyú üzemjel - cirkulációs szivattyú üzemjel Logamatic 4122 szabályozó A Logamatic 4122 felhasználható más Logamatic 4121 vezetõ szabályozóval rendelkezõ bõvítõ szabályozóként. Vezetõ szabályozóként, FM456 illetve FM457 bõvítõ modulokkal kiegészítve képes legfeljebb nyolc, UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ falikazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A Logamatic 4122 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: CM431 szabályozómodul a kazánkijelzõ vagy a MEC2 csatlakoztatásához kazánkijelzõ vagy MEC2 kezelõegység NM482 tápegység BM492 BUS modul Alkalmazható szabályozómodulok A Logamatic 4121 és 4122 szabályozókban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcserélõhöz) FM446 EIB kommunikációs modul FM448 gyûjtött hibajel modul FM456 kaszkádmodul, 2 kazán vezérléséhez FM457 kaszkádmodul, 4 kazán vezérléséhez A modulok alkalmazási lehetõségei és mûszaki adatai a "Logamatic szabályozók" címû fejezetben találhatók. Távfelügyeleti és távzavarjelzési lehetõségek A Buderus Logamatic 4000 típusú szabályozók széleskörû távfelügyeleti és távzavarjelzési lehetõségeket kínálnak. A lehetõségekrõl tájékozódjon a Buderusnál. GB112/11

14 Logamatic 4121 idõjárásfüggõ szabályozó Alapfunkciók: folyamatos égõvezérlés UBA-val keverõszelepes fûtés (HK2) 1. választás: keverõszelep nélküli fûtés, melegvíz töltõszivattyú és cirkulációs szivattyú, vagy keverõszelepes fûtés, melegvízkészítés UBA-n leírás felszereltség cikkszám Logamatic 4121 Logamatic 4121 bázisszabályozó falra szerelve a következõ funkciókkal: Egy keverõszelepes (HK2) és egy keverõszelep nélküli (HK1) fûtõkör valamint HMV készítés szabályozása cirkulációs és töltõ szivattyúval. 0 Vagy: -két keverõszelepes fûtõköri szabályozás váltószeleppel MEC2 Mobil-Ecomatic-Controller fontos üzemi adatok kijelzésére Egy mértékadó helyiségbe (távszabályozóként), vagy a szabályozóra 0 való felszereléshez R-szet Helyiség felszerelõ egység fali tartóval, helyiséghõmérséklet + érzékelõvel MEC 2 számára FM 442 Két keverõszelepes fûtõköri szabályozás egy fûtõvíz hõm. érzékelõvel FM 443 Szolár modul max. két felhasználó számára, kollektor és tároló érzékelõvel FM 445 HMV modul lemezes hõcserélõ számára, 3 db HMV érzékelõvel FM 446 EIB modul, BUS rendszerhez való csatlakozáshoz FM 448 Gyûjtött hibajel (potenciálmentes kontaktus) 0-10 V, FM 456 Kiegészítõ szabályozó két modulációs falikazán léptetésére vízhõmérséklet érzékelõvel, gyûjtött hibajellel, keverõszelep nélküli fûtõkör szabályozással FM 457 Kiegészítõ szabályozó négy modulációs falikazán léptetésére vízhõmérsék let érzékelõvel, gyûjtött hibajellel, keverõszelep nélküli fûtõkör szabályozással AS 1 Melegvíztároló csatlakozó egység HMV hõmérséklet érzékelõvel, csatlakozókábellel FV/FZ Vízhõmérséklet érzékelõk keverõszelepes fûtõkör, valamint a kazánkör számára csatlakozókkal BFU Távvezérlõ helyiség hõmérséklet érzékelõvel, üzemmód kapcsolóval FW HMV hõmérséklet érzékelõ ha a melegvíztermelés az UBA-n (falikazánon) keresztül történik, 3m hosszú ASU Tároló csatlakozó egység vezetékekkel + Merülõhüvely, 1/2" 100 mm hosszú + G-SU Váltószelep meghajtóval, 24V Villamos csatlakozás V/Hz 230/50 Teljesítmény felvétel VA 5 Villamos biztosítás A 10 Szivattyúkimenetek (3x1,5 2 ) V 230 Keverõszelep kimenet (4x1,5 2 ), (három pont kimenetû) V 230 Érzékelõ kimenetek (2x0,75 2 ) V 12 BFU távvezérlõ kimenetek (2x0,75 2 ) V 12 0 = alapfelszerelés + = kiegészítõ felszerelés, külön kell megrendelni GB112/12

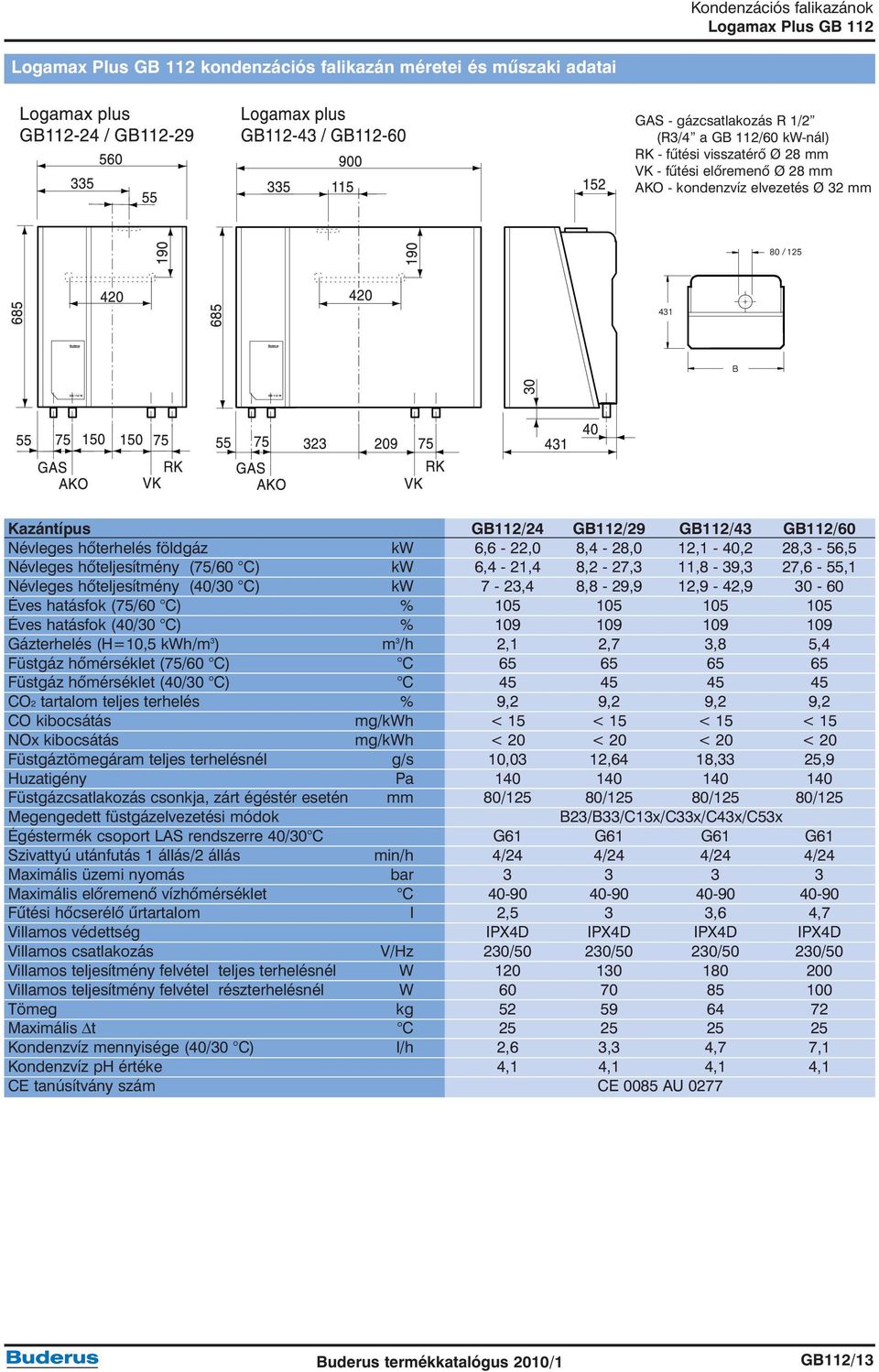

15 kondenzációs falikazán méretei és mûszaki adatai GAS - gázcsatlakozás R 1/2 (R3/4 a GB 112/60 kw-nál) RK - fûtési visszatérõ Ø 28 mm VK - fûtési elõremenõ Ø 28 mm AKO - kondenzvíz elvezetés Ø 32 mm 80 / B Kazántípus GB112/24 GB112/29 GB112/43 GB112/60 Névleges hõterhelés földgáz kw 6,6-22,0 8,4-28,0 12,1-40,2 28,3-56,5 Névleges hõteljesítmény (75/60 C) kw 6,4-21,4 8,2-27,3 11,8-39,3 27,6-55,1 Névleges hõteljesítmény (40/30 C) kw 7-23,4 8,8-29,9 12,9-42, Éves hatásfok (75/60 C) % Éves hatásfok (40/30 C) % Gázterhelés (H=10,5 kwh/m 3 ) m 3 /h 2,1 2,7 3,8 5,4 Füstgáz hõmérséklet (75/60 C) C Füstgáz hõmérséklet (40/30 C) C CO2 tartalom teljes terhelés % 9,2 9,2 9,2 9,2 CO kibocsátás mg/kwh < 15 < 15 < 15 < 15 NOx kibocsátás mg/kwh < 20 < 20 < 20 < 20 Füstgáztömegáram teljes terhelésnél g/s 10,03 12,64 18,33 25,9 Huzatigény Pa Füstgázcsatlakozás csonkja, zárt égéstér esetén mm 80/125 80/125 80/125 80/125 Megengedett füstgázelvezetési módok B23/B33/C13x/C33x/C43x/C53x Égéstermék csoport LAS rendszerre 40/30 C G61 G61 G61 G61 Szivattyú utánfutás 1 állás/2 állás min/h 4/24 4/24 4/24 4/24 Maximális üzemi nyomás bar Maximális elõremenõ vízhõmérséklet C Fûtési hõcserélõ ûrtartalom l 2,5 3 3,6 4,7 Villamos védettség IPX4D IPX4D IPX4D IPX4D Villamos csatlakozás V/Hz 230/50 230/50 230/50 230/50 Villamos teljesítmény felvétel teljes terhelésnél W Villamos teljesítmény felvétel részterhelésnél W Tömeg kg Maximális Δt C Kondenzvíz mennyisége (40/30 C) l/h 2,6 3,3 4,7 7,1 Kondenzvíz ph értéke 4,1 4,1 4,1 4,1 CE tanúsítvány szám CE 0085 AU 0277 GB112/13

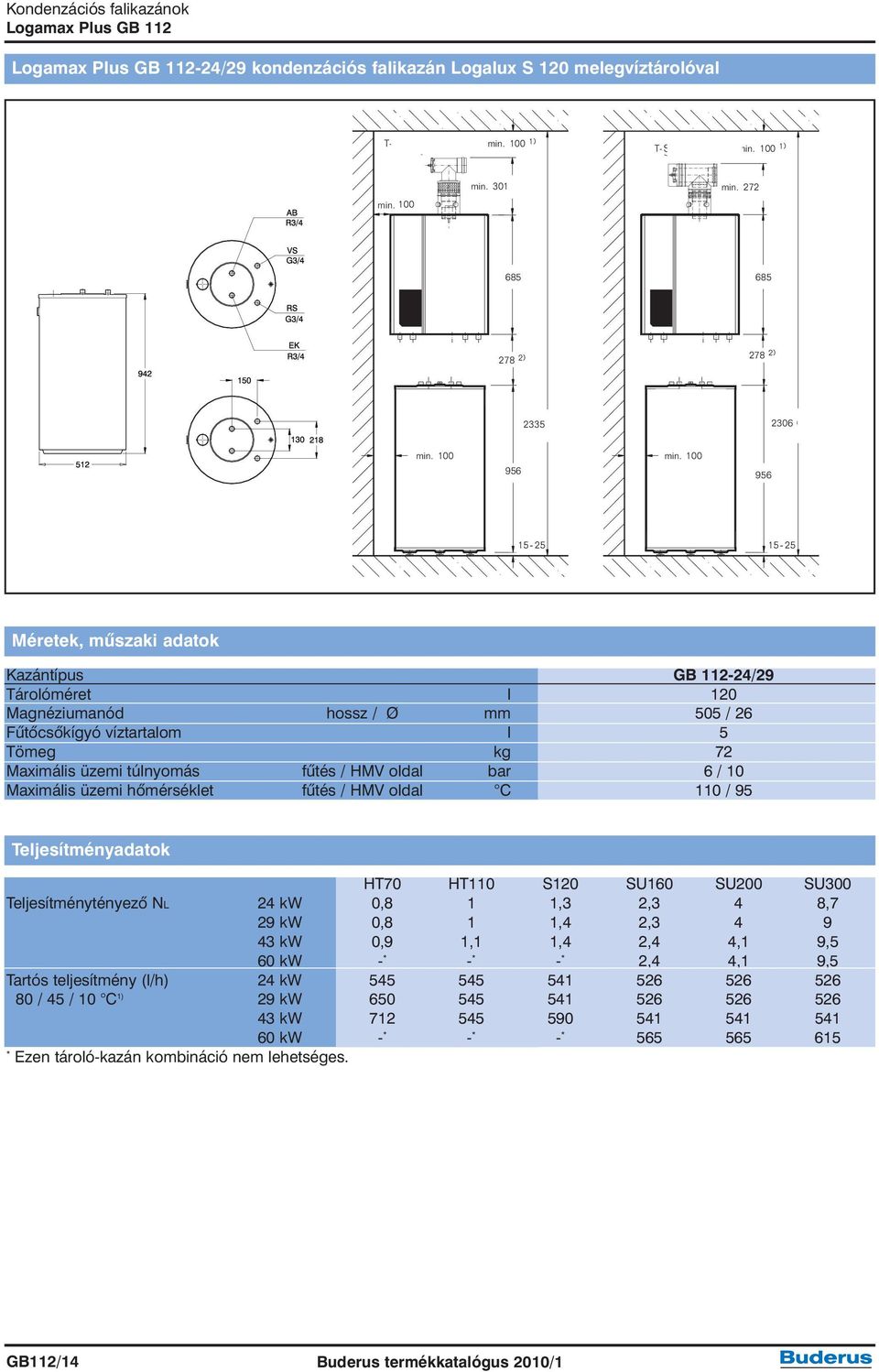

16 -24/29 kondenzációs falikazán Logalux S 120 melegvíztárolóval T-Stück (einwand.) min ) T- Stück (konz.) min ) AB R3/4 min. 100 min. 301 (Kunst.) min. 272 (Kunst.) 512 VS R3/4 RS R3/ EK R3/ ) 278 2) (Kunst.) 2306 (Kunst.) 218 min. 100 min Méretek, mûszaki adatok Kazántípus GB /29 Tárolóméret l 120 Magnéziumanód hossz / Ø mm 505 / 26 Fûtõcsõkígyó víztartalom l 5 Tömeg kg 72 Maximális üzemi túlnyomás fûtés / HMV oldal bar 6 / 10 Maximális üzemi hõmérséklet fûtés / HMV oldal C 110 / 95 Teljesítményadatok HT70 HT110 S120 SU160 SU200 SU300 Teljesítménytényezõ NL 24 kw 0,8 1 1,3 2,3 4 8,7 29 kw 0,8 1 1,4 2, kw 0,9 1,1 1,4 2,4 4,1 9,5 60 kw - * - * - * 2,4 4,1 9,5 Tartós teljesítmény (l/h) 24 kw / 45 / 10 C 1) 29 kw kw kw - * - * - * * Ezen tároló-kazán kombináció nem lehetséges. GB112/14

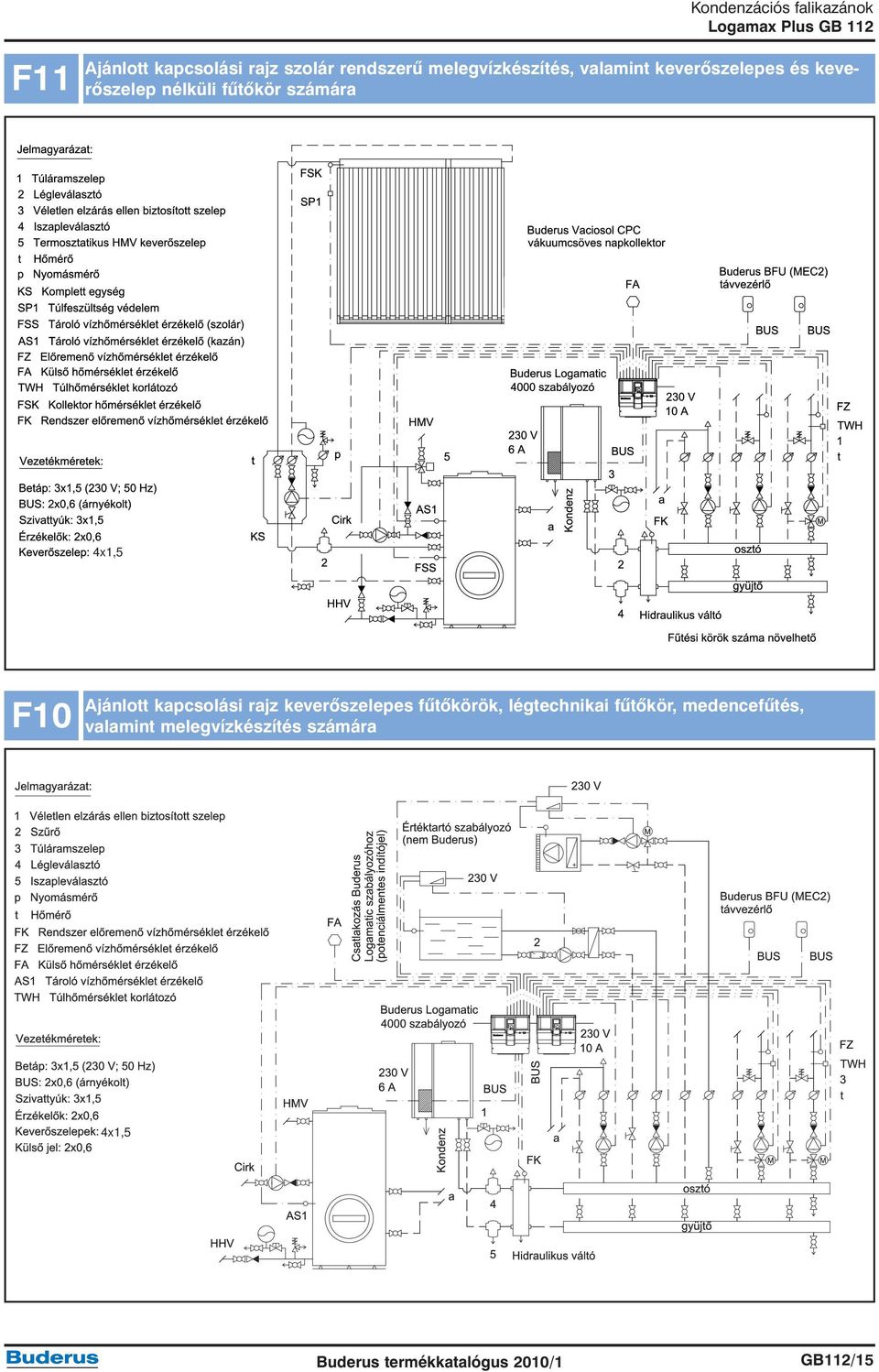

17 F11 Ajánlott kapcsolási rajz szolár rendszerû melegvízkészítés, valamint keverõszelepes és keverõszelep nélküli fûtõkör számára 4x1,5 F10 Ajánlott kapcsolási rajz keverõszelepes fûtõkörök, légtechnikai fûtõkör, medencefûtés, valamint melegvízkészítés számára 4x1,5 GB112/15
