AVT hőmérséklet szabályozó biztonsági STM / VG(F) hőmérséklet figyelővel (PN25)

Átírás

1 Adatlap AVT hőmérséklet szabályozó biztonsági STM / VG(F) hőmérséklet figyelővel (PN25) Leírás A szabályozó emelkedő hőmérsékletre zár. A szabályozók: - Típusteszteltek az EN szerint és védenek a túl nagy hőmérsékletek ellen: - Távfűtő rendszerek a DIN 4747 szerint - Fűtőrendszerek az EN (DIN 4751) és az EN (DIN 4752) szerint - Vízmelegítő rendszerek ivóvizekhez és ipari vizekhez, a DIN 4753 szerint. STM / VGF Az STM/VG(F) és a STM/AVT/VG(F) segédenergia nélküli hőmérséklet szabályozó, amelyek hőmérséklet szabályozásra és hőmérséklet figyelésre használnak, ivóvíz, víz és víz-glikol keverékek esetében fűtő és távfűtő rendszerekben. VG - szelep külső menettel VGF - szelep karimával Fő adatok: DN k VS 0,4-25 m 3 /óra PN 25 Beállítási tartományok: - STM figyelő: C / C / C - AVT hőmérséklet szabályozó: C / C / C / C és C / C / C / C Hőmérséklet: - Cirk. víz / max. 30% glikoltartalmú víz: C Csatlakozások: - Külső menetes (hegesztendő, menetes és karimás toldatok) - Karima Beépítés az előremenő vagy visszatérő ágba Rendelés 1. példa - STM / VG(F) szabályozó: Biztonsági hőmérséklet figyelő; DN 15; k VS 1,6, PN 25; határ tartomány C; T max 150 C, külső menetes - 1 VG DN 15 szelep Rend. szám: 065B STM figyelő, C Rend. szám: Opció: - 1 Hegesztett toldatok Rend. szám: 003H6908 Mindegyik terméket külön fogjuk szállítani. VG, VGF szelep Kép DN k VS (mm) (m 3 /óra) Csatlakozás Rendelési szám 0,4 065B0770 1,0 065B ,6 G ¾ A 065B0772 2,5 065B0773 4,0 065B0774 Hengeres külső menet ISO 228/1 szerint 20 6,3 G 1 A 065B ,0 G 1¼ A 065B ,5 G 1¾ A 065B G 2 A 065B G 2½ A 065B ,0 065B ,3 065B ,0 065B0782 PN 25 karimák, EN szerint 32 12,5 065B B B0785 1

2 Rendelés (folytatás) 2. példa - STM / AVT / VG(F) szabályozó: Hőmérséklet szabályozó biztonsági hőmérséklet figyelővel; DN 15, k VS 1,6; PN 25; határ tartomány C; beállítható tartomány C; T max 150 C; külső menetes STM Biztonsági hőmérséklet figyelő (szelepmozgató) Kép Szelepekhez DN Határ tartomány ( C) Hőmérséklet érzékelő sárgaréz védőcsővel, hossz, csatlakozás Rendelési szám mm, R ¾ 1) VG DN 15 szelep Rend. szám: 065B STM figyelő, C Rend. szám: x AVT hőmérséklet szabályozó, C Rend. szám: K2 Kombináló darab Rend. szám: 003H6855 Opció: - 1 Hegesztett toldatok Rend. szám: 003H6908 Mindegyik terméket külön fogjuk szállítani. 1) kúpos külső menet az EN szerint AVT Hőmérséklet szabályozó Kép Szelepekhez DN DN DN ) kúpos külső menet az EN szerint 2) merülőcső nélkül Beállítható tartomány ( C) Hőmérséklet érzékelő sárgaréz védőcsővel, hossz, csatlakozás Rendelési szám mm, R ½ 1) mm, R ¾ 1) ) 2) 255 mm, R ¾ Tartozékok szelepekhez Kép Típus megnevezés DN Csatlakozás Rendelési szám H H6909 Hegesztendő toldatok H H H H R ½ 003H R ¾ 003H6903 Külső menetes toldatkészlet 25 Kúpos külső menet az R 1 003H EN szerint R 1¼ 003H R 1½ 065F R 2 065F H6915 Karima toldatkészlet 20 PN 25 karimák, EN szerint 003H H6917 Tartozékok hőfokszabályozókhoz Kép Típus megnevezés PN Szabályozókhoz Anyag Rendelési szám Merülőtok 25 Kombináló darab K2 Kombináló darab K3 AVT/VG(F) DN AVT/VG(F) DN STM/VG(F) DN sárgaréz ) Rozsdamentes acél, anyagszám ) sárgaréz ) Rozsdamentes acél, anyagszám ) 1) Nem az AVT hőmérséklet szabályozó rendelési számaihoz: , , , H H6856 2

3 Rendelés (folytatás) Szervizkészletek Kép Típus megnevezés szelep betét Érzékelő tömszelence foglalat DN k VS Rendelési (mm) (m 3 /óra) szám 0,4 003H6869 1,0 003H ,6 003H6871 2,5 003H6872 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / 20 / H6876 érzékelőkhöz AVT R ½ AVT R ¾ Műszaki adatok VG, VGF szelepek Névleges átmérő DN k VS érték m 3 /óra 0,4 1,0 1,6 2,5 4,0 6,3 8 12,5 16/20 1) 20/25 1) Szeleplöket Szabályozási arány > 1:50 Szabályozási karakterisztika Lineáris Kavitációs tényező z 0,6 0,55 0,5 Szivárgási veszteség az IEC 534 szerint %-a a k VS értéknek 0,02 0,05 Névleges nyomás PN 25 Max. nyomáskülönbség bar Közeg Cirkulációs víz / max. 30% glikoltartalmú víz Közeg ph értéke min. 7, max. 10 Közeghőmérséklet C Csatlakozások Anyagok Szeleptest szelep toldatok Menetes karima - Külső menetes - Karima Hegesztendő és külső menetes Karima - Vörösbronz CuSn5ZnPb (RG5) Gömbgrafitos öntöttvas EN-GJS LT (GGG 40.3) PN 25 Gömbgrafitos öntöttvas EN-GJS LT (GGG 40.3) Szelepülék Rozsdamentes acél, anyagszám Szelepkúp Tömítés Nyomásmentesítő rendszer 1) Karimás szeleptest Dezincing free sárgaréz CuZn36Pb2As EPDM Dugattyú STM Biztonsági hőmérsékletfigyelő (szelepmozgató) Határ tartomány X s C / / T időállandó az EN szerint s max. 100 Erősítés K s mm/ K 0,3 Érzékelőre megengedett max. hőmérséklet 80 C a maximális beállítási pont fölött A termosztátra megengedett max. környezeti hőmérséklet C 0 70 Névleges nyomás (érzékelőre): A merülőcső névleges nyomása PN 25 Kapilláris cső hossza m 5 Anyagok Hőmérséklet érzékelő Vörösréz Merülőtok Ms kivitel Sárgaréz, nikkelezett Rozsdamentes acél kivitel anyagszám Hőmérséklet beállító gomb Poliamid, üvegszál erősítésű Skálahordozó Poliamid 3

4 Műszaki adatok (folytatás) AVT Hőmérséklet szabályozó Beállítható tartomány X s C / / / / / / T időállandó az EN szerint s max. 50 (170 mm, 210 mm), max. 30 (255 mm) Erősítés K s mm/ K 0,2 (170 mm); 0,3 (210 mm); 0,7 (255 mm) Érzékelőre megengedett max. hőmérséklet 50 C a maximális beállítási pont fölött A termosztátra megengedett max. környezeti hőmérséklet C 0 70 Névleges nyomás (érzékelőre): A merülőcső névleges nyomása PN 25 Kapilláris cső hossza m 5 (170 mm, 210 mm), 4 m (255 mm) Anyagok Hőmérséklet érzékelő Vörösréz Merülőcső 1) Ms kivitel Sárgaréz, nikkelezett Rozsdamentes acél kivitel anyagszám (170 mm), anyagszám (210 mm) Hőmérséklet beállító gomb Poliamid, üvegszál erősítésű Skálahordozó Poliamid 1) a 170 és a 210 mm-es érzékelőhöz Alkalmazási elvek kombinációk AVT / VG - hőmérséklet szabályozó STM / VG - biztonsági hőmérséklet figyelő STM / AVT / VG - hőmérséklet szabályozó biztonsági hőmérséklet figyelővel STM / AVT / AVT /VG - két hőmérséklet szabályozó biztonsági hőmérséklet figyelővel 4

5 Szerelési helyzetek Hőmérséklet szabályozó és biztonsági hőmérséklet figyelő Az AVT Hőmérséklet szabályozó és az STM / VG(F) biztonsági hőmérséklet figyelő tetszőleges helyzetben szerelhetők. Hőmérséklet érzékelő A felszerelés helyét úgy kell megválasztani, hogy a közeg hőmérsékletét az érzékelő közvetlenül, és késedelem nélkül mérje. Kerülje el a hőmérséklet érzékelő túlhevülését. A hőmérséklet érzékelőt teljes hosszúságában be kell meríteni a hőhordozó közegbe. Hőmérséklet érzékelők 170 mm R ½ és 210 mm R ¾ - A hőmérséklet érzékelő tetszőleges helyzetbe telepíthető. Hőmérséklet érzékelő 255 mm R ¾ - A hőmérséklet érzékelőt a rajzon bemutatott helyzetekbe kell telepíteni. Üzemi nyomás - üzemi hőmérséklet diagram HUSC VD.DB.R1.47 Danfoss 04/2007 CuSn5ZnPb (Rg5) PN 25 üzemelési terület Maximális megengedhető üzemi nyomás a közeghőmérséklet függvényében (EN és EN szerint). 5

6 Szelepméretezés Q m 3 /óra Q Kiinduló adatok: P max = 14 kw t = 20 K p v = 0,15 bar P max - fűtőteljesítmény (kw) t - hőmérséklet-különbség (K) p v - a szelepre eső nyomáskülönbség A k v értéket a következő formulával számítjuk: k v Q max p V 6,0 1 5,0 k v = 1,5 m 3 /óra Ezt választottuk: k VS = 1,6 m 3 /óra A szelepen átmenő maximális átfolyást Q max (m 3 /óra) a következő formulával számítjuk: max 14 0,86 Qmax t 20 Q max = 0,6 m 3 /óra 8 6, 0P vagy olvassuk le a méretező diagramról úgy, hogy a Q-skála értéket (0,6 m3/óra) egy egyenessel összekötjük a p v -skála értékével (0,15 bar), hogy metssze a k v -skálát (1,5 m 3 /óra). Ezt választottuk: k VS = 1,6 m 3 /óra Megoldás: A példában választhatjuk: 1) külső menetes szelep VG DN 15, k VS érték 1,6 vagy 2) karimás szelep VGF DN 15, k VS érték 1,6 6

7 Felépítés STM / VGF 1. Szelep VG(F) 2. Szelep betét 3. Nyomásmentesített szelepkúp 4. Szelepszár 5. Hollandi anya 6. Biztonsági hőm. figyelő STM 7. Termosztát-szár 8. Beállító rugó a hőmérséklet szabályozáshoz 9. Szelepkerék a határ beállításhoz, plombához előkészítve 10. Skálahordozó 11. Kapilláris cső 12. Hőmérséklet érzékelő 13. Merülőtok 14. Biztonsági rugó AVT / VG(F) 1. Szelep VG(F) 2. szelep betét 3. Nyomásmentesített szelepkúp 4. Szelepszár 5. Hollandi anya 6. Hőmérséklet szabályozó AVT 7. Termosztát-szár 8. Csőmembrán 9. Beállító rugó a hőmérséklet szabályozáshoz 10. Gomb a hőmérséklet állításhoz, plombához előkészítve 11. Skálahordozó 12. Kapilláris cső 13. Rugalmas, védett cső (csak az AVT 255 mm esetében) 14. Hőmérséklet érzékelő 15. Merülőtok 16. Érzékelő tömszelence 17. Érzékelő tömszelence foglalat AVT 255 AVT 170 AVT 210 7

8 Funkció Üzemmód A biztonsági hőmérséklet figyelő egy arányos hőmérséklet szabályozó, amely szabályozza a hőmérsékletet és megvédi a rendszert a túl magas hőmérsékletektől. A szelepkúp lágy tömítésű és nyomáskiegyenlített. Biztonsági hőmérséklet figyelő (STM/VG(F)) - Funkció Ha a hőmérséklet a hőmérséklet érzékelőnél meghaladja a beállított értéket, a biztonsági hőmérséklet figyelő a szelep lezárása révén megszakítja az energiaellátást. Amint a hőmérséklet lecsökken a hőmérséklet érzékelőnél, a szelep automatikusan kinyit. A hőmérsékletkorlát beállítására szolgáló szelepkerék plombálható. - Kibővített biztonsági funkció Ha szivárgás van a hőmérséklet érzékelő, a kapilláris cső, vagy a termosztát területén, a biztonsági termosztátba beépített biztonsági rugó lezárja a szelepet. Ebben az esetben a hőmérséklet figyelőt (szelepmozgató) ki kell cserélni. - A működés fizikai alapelve A biztonsági hőmérséklet figyelő a folyadék hőtágulásának alapelvét használja fel. A hőmérséklet érzékelő, a kapilláris cső és a csőmembrán folyadékkal vannak feltöltve. Ha a hőmérséklet érzékelőben megemelkedik a hőmérséklet, a folyadék kitágul, a termosztát szára kiemelkedik és lezárja a szelepet. Hőmérséklet szabályozó (AVT/VG(F)) - Funkció A közeghőmérséklet növekedésekor a szelepkúp a szelepülék felé mozdul (a szelep zár), közeghőmérséklet csökkenésekor pedig a szelepkúp távolodik szelepüléktől (a szelep nyit). A hőmérséklet állító fogantyú pecséttel zárható. - A működés fizikai alapelve A közeghőmérséklet változásai nyomásváltozásokat hoznak létre a hőmérséklet érzékelőben. A nyomást a kapilláris csövön keresztül a csőmembránhoz vezetjük. A csőmembrán mozgatja a termosztát szárat és így nyitja vagy zárja a szelepet. Beállítások Hőmérséklet szabályozó beállítások (AVT) A hőmérséklet beállítását a hőmérséklet szabályozás rugójának állításával végezzük. A beállítás elvégezhető a hőmérsékletbeállító elemmel és/vagy a hőmérsékletmérők segítségével. Határ beállítás (STM / VG(F) A korlát beállítását a hőmérséklet szabályozó beállító rugójának állításával végezzük. A beállítás elvégezhető a korlátbeállító elemmel és/vagy a hőmérsékletmérők segítségével. Beállítási diagram Hőmérséklet beállítás Összefüggés a skála értékei 1-5 és a záró hőmérséklet között. Megjegyzés: A megadott értékek csak irányadók AVT termosztát mm, 210 mm AVT termosztát mm Megjegyzés: STM Biztonsági hőmérsékletfigyelő (szelepmozgató): a hőmérsékletskála már a termékre van írva. 8

9 Méretek L 1 L H 1 H 3 H 4 H 5 AVT/VG DN15-50 AVT/VGF DN L 1 L H 2 H 4 H Ø 76 AVT 194 H 5 Ø 82 STM STM/VG DN15-50 STM/VGF DN15-50 DN L L1 H1 H2 H3 H4 H4 H AVT, STM Súly Típus AVT STM érzékelő 170 mm 1,4 - érzékelő 210 mm kg 1,5 2,6 érzékelő 255 mm 1,6 - Ø 16 Ø 16 Ø 19 Ø 9,5 Ø SW 17 M SW 22 R ½ SW 22 M SW 27 R ¾ SW 22 R ¾ AVT 170 AVT 170 Merülőcső AVT 210 / STM AVT 210 / STM Merülőcső AVT 255 9

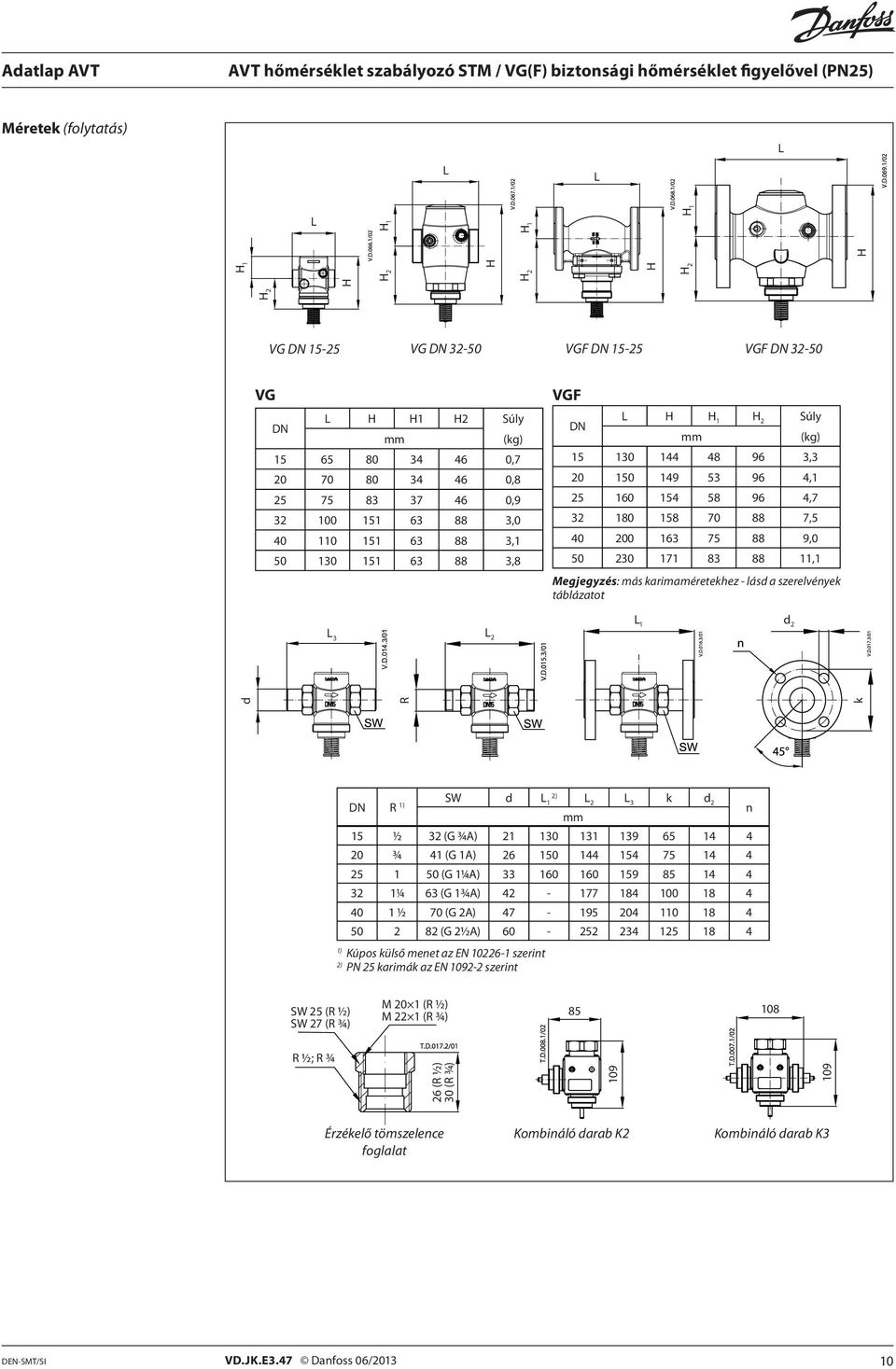

10 Méretek (folytatás) L L L L L 1 d 2 L 3 L 2 d R k H 2 H H 1 H 2 H H 2 H H 2 H 1 H 1 H H 1 VG DN VG DN VGF DN VGF DN VG DN L H H1 H2 Súly mm (kg) , , , , , ,8 VGF DN L H H 1 H 2 Súly mm (kg) , , , , , ,1 Megjegyzés: más karimaméretekhez - lásd a szerelvények táblázatot DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) ) Kúpos külső menet az EN szerint 2) PN 25 karimák az EN szerint SW 25 (R ½) SW 27 (R ¾) M 20 1 (R ½) M 22 1 (R ¾) R ½; R ¾ 26 (R ½) 30 (R ¾) Érzékelő tömszelence foglalat Kombináló darab K2 Kombináló darab K3 10

11 11

12 Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. 12 VD.JK.E3.47 Gyártó: Danfoss A/S 06/2013
