V1810 Alwa-Kombi-4 HMV STRANGSZABÁLYZÓ SZELEP

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "V1810 Alwa-Kombi-4 HMV STRANGSZABÁLYZÓ SZELEP"

Átírás

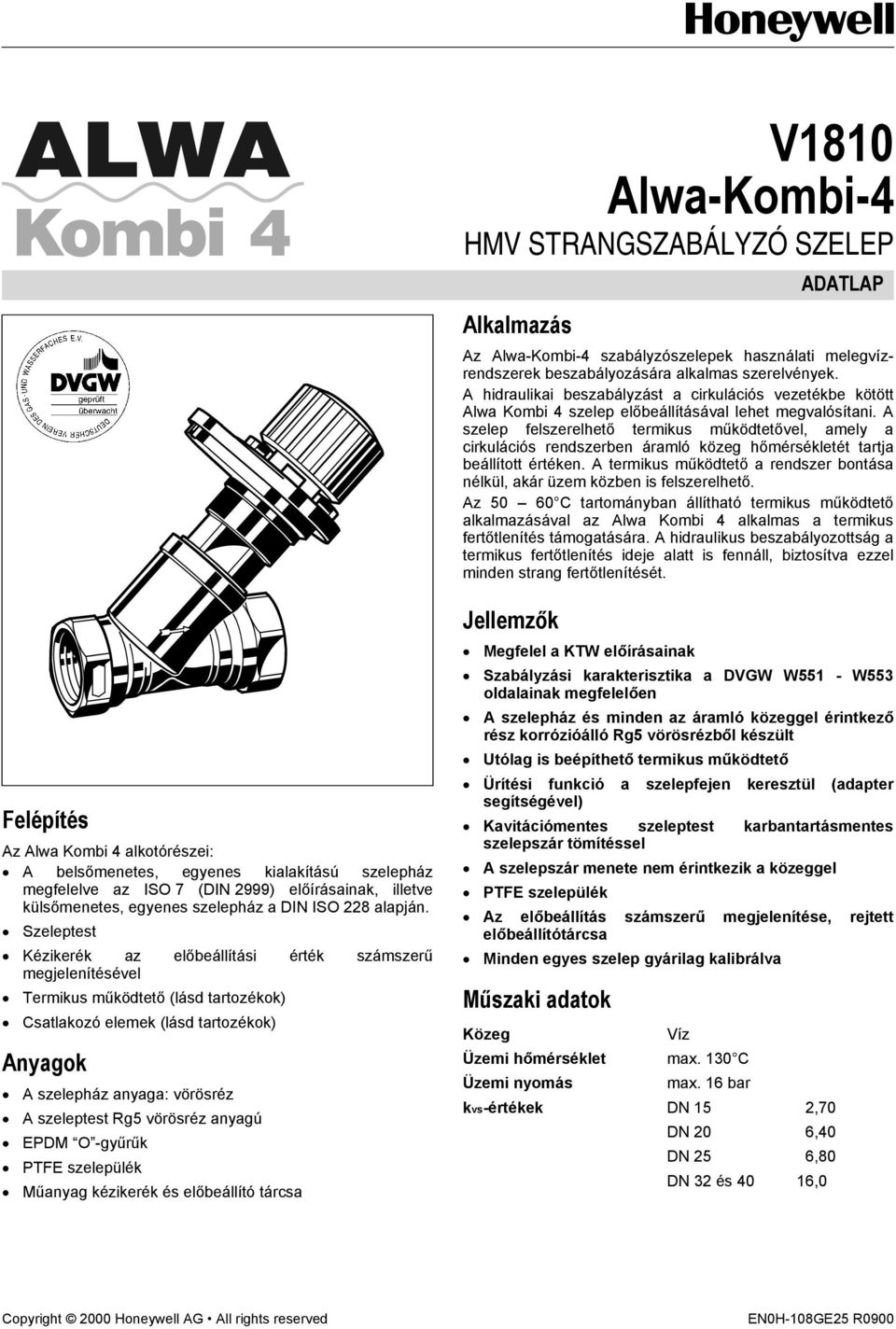

1 V1810 Alwa-Kombi-4 HMV STRANGSZABÁLYZÓ SZELEP Alkalmazás ADATLAP Az Alwa-Kombi-4 szabályzószelepek használati melegvízrendszerek beszabályozására alkalmas szerelvények. A hidraulikai beszabályzást a cirkulációs vezetékbe kötött Alwa Kombi 4 szelep előbeállításával lehet megvalósítani. A szelep felszerelhető termikus működtetővel, amely a cirkulációs rendszerben áramló közeg hőmérsékletét tartja beállított értéken. A termikus működtető a rendszer bontása nélkül, akár üzem közben is felszerelhető. Az C tartományban állítható termikus működtető alkalmazásával az Alwa Kombi 4 alkalmas a termikus fertőtlenítés támogatására. A hidraulikus beszabályozottság a termikus fertőtlenítés ideje alatt is fennáll, biztosítva ezzel minden strang fertőtlenítését. Felépítés Az Alwa Kombi 4 alkotórészei: A belsőmenetes, egyenes kialakítású szelepház megfelelve az ISO 7 (DIN 2999) előírásainak, illetve külsőmenetes, egyenes szelepház a DIN ISO 228 alapján. Szeleptest Kézikerék az előbeállítási érték számszerű megjelenítésével Termikus működtető (lásd tartozékok) Csatlakozó elemek (lásd tartozékok) Anyagok A szelepház anyaga: vörösréz A szeleptest Rg5 vörösréz anyagú EPDM O -gyűrűk PTFE szelepülék Műanyag kézikerék és előbeállító tárcsa Jellemzők Megfelel a KTW előírásainak Szabályzási karakterisztika a DVGW W551 - W553 oldalainak megfelelően A szelepház és minden az áramló közeggel érintkező rész korrózióálló Rg5 vörösrézből készült Utólag is beépíthető termikus működtető Ürítési funkció a szelepfejen keresztül (adapter segítségével) Kavitációmentes szeleptest karbantartásmentes szelepszár tömítéssel A szelepszár menete nem érintkezik a közeggel PTFE szelepülék Az előbeállítás számszerű megjelenítése, rejtett előbeállítótárcsa Minden egyes szelep gyárilag kalibrálva Műszaki adatok Közeg Víz Üzemi hőmérséklet max. 130 C Üzemi nyomás max. 16 bar kvs-értékek DN 15 2,70 DN 20 6,40 DN 25 6,80 DN 32 és 40 16,0 Copyright 2000 Honeywell AG All rights reserved EN0H-108GE25 R0900

2 Működés Az Alwa-Kombi-4 korlátozza a térfogatáramot a cirkulációs vezetékben. Ez a funkció akár kézi előbeállítással, akár termikus működtető alkalmazásával automatikusan érhető el. Kézi előbeállítás: a szelep a tervezett előbeállítási értékre állítva az átfolyó keresztmetszet szűkítésével korlátozza az átáramló térfogatáramot. Automatikus szabályzás: A termikus működtetővel felszerelt és a szabályzási hőmérsékletnek megfelelően előbeállított szelep tartja a kívánt közeghőmérséklet értéket. A közeghőmérséklet esésekor a termikus működtető nyitja a szelepet, így a közegáram növekszik. Amikor a közeghőmérséklet eléri a beállított értéket a szelep lezár, csupán egy kis szivárgást biztosítva a közeghőmérséklet folyamatos érzékelése érdekében. A szelep kézi előbeállításával csak a névleges üzemállapot biztosítható, míg a termikus működtető alkalmazásával folyamatos szabályzás, az egyes strangok optimális ellátottsága gazdaságos üzem mellett biztosított. A Honeywell Kombi strangszabályzó családjának tagjaként az Alwa Kombi 4 további funkciók elérésére ad lehetőséget a szelepfejbe akár utólag is beszerelhető adapterek alkalmazásával: Termikus működtető (javasolt változat az C tartományban állítható), amely a rendszer megbontása, ürítése nélkül üzem közben is felszerelhető. A menetesen csatlakoztatott termikus működtető folyamatos hidraulikai szabályzást biztosít a cirkulációs vezetékben áramló közeg hőmérsékletének megfelelően. Az ürítő adapter a szelepfejen keresztül teszi lehetővé a rendszer ürítését. Az adapter az Alwa Kombi 4, a Honeywell Kombi-3-plus, illetve a Kombi-2-plus szelepeken egyaránt alkalmazható. Az adapter az ürítés befejeztével eltávolítható. A Cirkulációs vezeték aktuális hőmérséklete ellenőrizhető a szelepfejbe szerelhető hőmérő segítségével. A hőmérő termikus működtetővel szerelt változatokon is használható. A töltő ürítő adapter segítségével minta is vehető a HMV rendszerből esetleges egészségügyi - mikrobiológiai vizsgálatok céljára. Termikus 70 C felett fertőtlenítés Az C tartományban állítható termikus működtető alkalmazásával, az áramló közeg 63 C hőmérséklet fölé emelkedve a szelep nyit, a közegáram a szivárgási értékről indulva növekszik. Amikor a közeg hőmérséklete meghaladja a 72 C-ot a közegáram a szivárgási érték alá süllyed. Ezzel a funkcióval a fertőtlenítés minden cirkulációs vezetékben gyorsan lezajlik. A termikus fertőtlenítés befejeztével a közeghőmérséklet csökken, az Alwa Kombi 4 visszaáll a normál szabályzási tartományba. 1. ábra Szabályzási karakterisztika Megj.: A diagram C-ig állítható termikus működtetővel szerelt szelepre vonatkozik 1,5 = 55 C előbeállításnál EN0H-108GE25 R Honeywell AG All rights reserved

3 Méretek 2. ábra belső menetes Alwa-Kombi-4 3. ábra külső menetes Alwa-Kombi-4 1. táblázat Méretek és kvs-értékek Típus DN D1 kvs ØD L L1 L2 H1 H2 SW belső menetes Alwa- Kombi-4 (2. ábra) külső menetes Alwa- Kombi-4 (3. ábra) 15 1/2 2, /4 6, , /4 16, /2 16, /2 2,7 15/ /4 6, , /4 16, /2 16, Megj.: Minden méret mm-ben értendő, ha másképp nem jelöltük. 4. ábra Termikus működtető méretei Honeywell AG All rights reserved 3 EN0H-108GE25 R0900

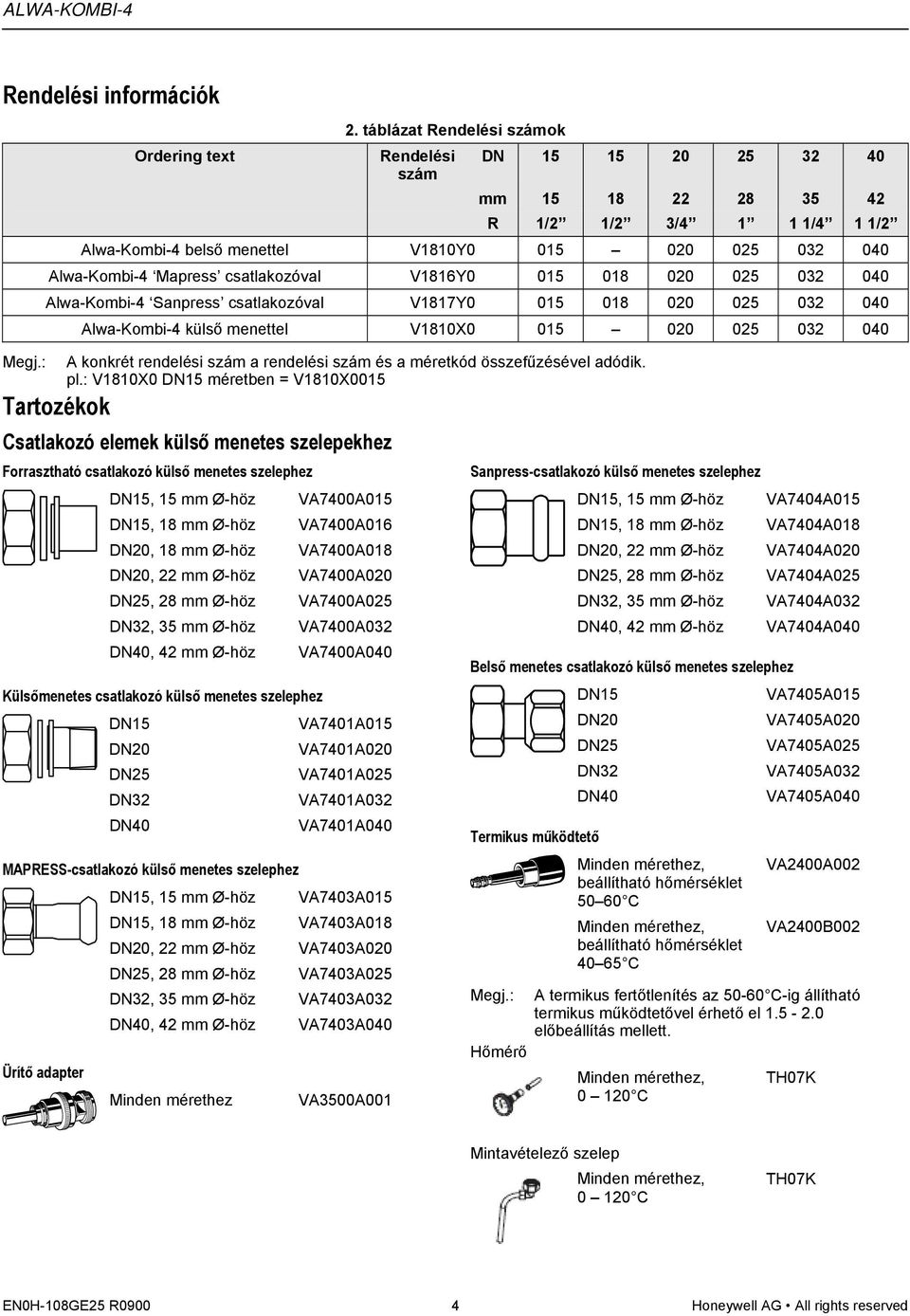

4 Rendelési információk Megj.: Ordering text 2. táblázat Rendelési számok Rendelési szám DN mm R 1/2 1/2 3/ /4 1 1/2 Alwa-Kombi-4 belső menettel V1810Y Alwa-Kombi-4 Mapress csatlakozóval V1816Y Alwa-Kombi-4 Sanpress csatlakozóval V1817Y Tartozékok Alwa-Kombi-4 külső menettel V1810X A konkrét rendelési szám a rendelési szám és a méretkód összefűzésével adódik. pl.: V1810X0 DN15 méretben = V1810X0015 Csatlakozó elemek külső menetes szelepekhez Forrasztható csatlakozó külső menetes szelephez DN15, 15 mm Ø-höz DN15, 18 mm Ø-höz DN20, 18 mm Ø-höz DN20, 22 mm Ø-höz DN25, 28 mm Ø-höz DN32, 35 mm Ø-höz DN40, 42 mm Ø-höz Külsőmenetes csatlakozó külső menetes szelephez DN15 DN20 DN25 DN32 DN40 VA7400A015 VA7400A016 VA7400A018 VA7400A020 VA7400A025 VA7400A032 VA7400A040 VA7401A015 VA7401A020 VA7401A025 VA7401A032 VA7401A040 MAPRESS-csatlakozó külső menetes szelephez DN15, 15 mm Ø-höz VA7403A015 DN15, 18 mm Ø-höz VA7403A018 DN20, 22 mm Ø-höz VA7403A020 DN25, 28 mm Ø-höz VA7403A025 DN32, 35 mm Ø-höz VA7403A032 DN40, 42 mm Ø-höz VA7403A040 Ürítő adapter Minden mérethez VA3500A001 Sanpress-csatlakozó külső menetes szelephez DN15, 15 mm Ø-höz VA7404A015 DN15, 18 mm Ø-höz VA7404A018 DN20, 22 mm Ø-höz VA7404A020 DN25, 28 mm Ø-höz VA7404A025 DN32, 35 mm Ø-höz VA7404A032 DN40, 42 mm Ø-höz VA7404A040 Belső menetes csatlakozó külső menetes szelephez DN15 VA7405A015 DN20 VA7405A020 DN25 VA7405A025 DN32 VA7405A032 DN40 VA7405A040 Termikus működtető Minden mérethez, beállítható hőmérséklet C Minden mérethez, beállítható hőmérséklet C Megj.: Hőmérő VA2400A002 VA2400B002 A termikus fertőtlenítés az C-ig állítható termikus működtetővel érhető el előbeállítás mellett. Minden mérethez, C TH07K Mintavételező szelep Minden mérethez, C TH07K EN0H-108GE25 R Honeywell AG All rights reserved

5 Alkalmazási példa Honeywell AG All rights reserved 5 EN0H-108GE25 R0900

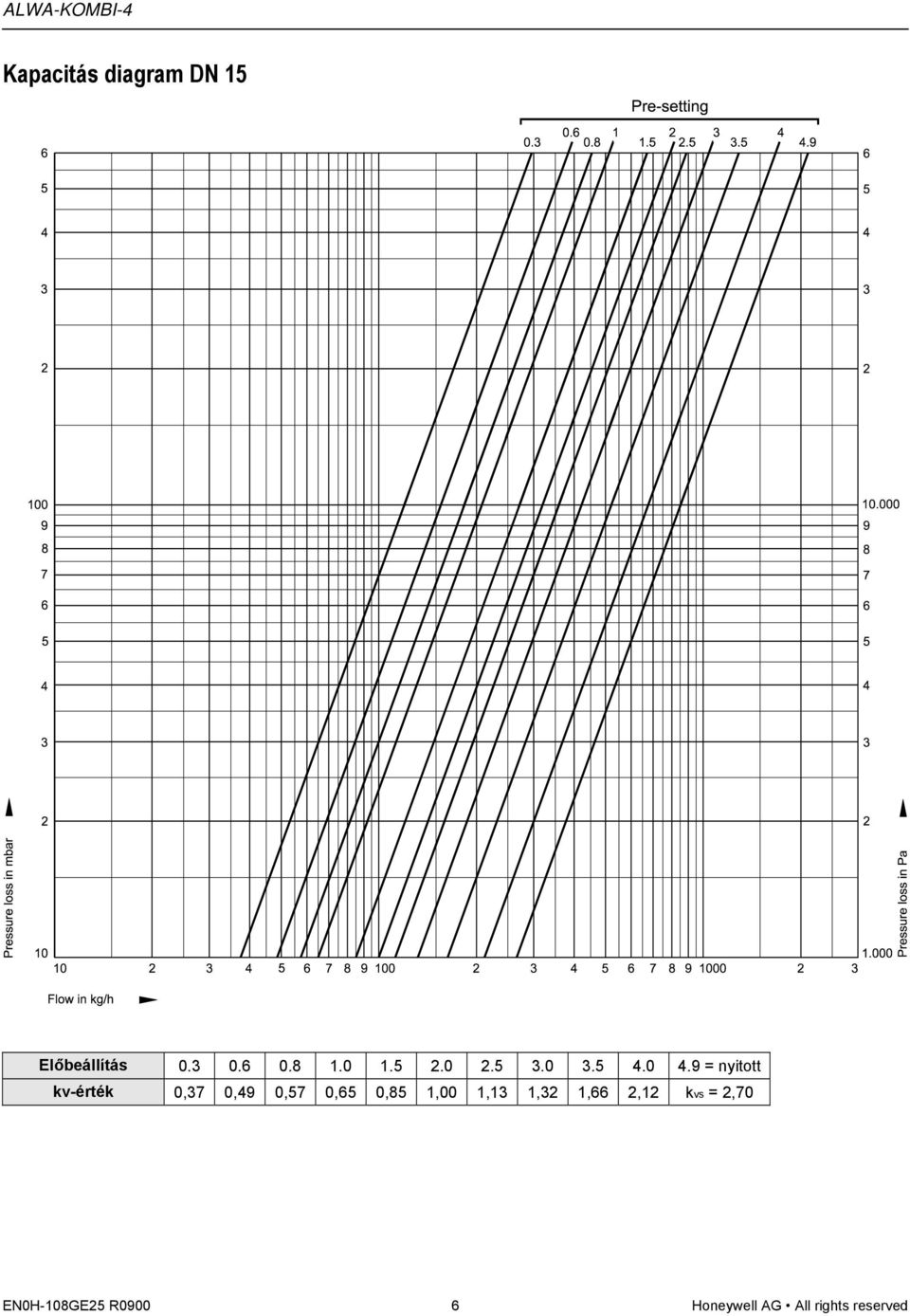

6 Kapacitás diagram DN 15 Előbeállítás = nyitott kv-érték 0,37 0,49 0,57 0,65 0,85 1,00 1,13 1,32 1,66 2,12 kvs = 2,70 EN0H-108GE25 R Honeywell AG All rights reserved

7 Kapacitás diagram DN 20 Előbeállítás = nyitott kv-érték 0,68 0,84 0,97 1,10 1,30 1,60 2,10 2,60 3,12 3,73 4,40 5,84 kvs = 6,40 Honeywell AG All rights reserved 7 EN0H-108GE25 R0900

8 Kapacitás diagram DN 25 Előbeállítás = nyitott kv-érték 0,68 0,84 0,97 1,10 1,30 1,60 2,10 2,60 3,20 3,90 4,64 6,06 kvs = 6,80 EN0H-108GE25 R Honeywell AG All rights reserved

9 Kapacitás diagram DN 32 és DN 40 Előbeállítás kv-érték 1,02 1,13 1,42 1,48 1,70 1,87 2,16 2,44 2,96 3,54 4,12 4,71 5,28 5,77 Előbeállítás ,4 5.6 kv-érték 6,13 6,44 6,91 7,42 7,77 8,19 8,74 9,20 9,36 9,62 10,1 10,5 11,0 11,5 Előbeállítás = nyitott kv-érték 12,0 12,5 12,8 13,3 13,7 14,1 14,5 14,8 15,0 15,3 15,6 kvs = 16,0 Honeywell AG All rights reserved 9 EN0H-108GE25 R0900

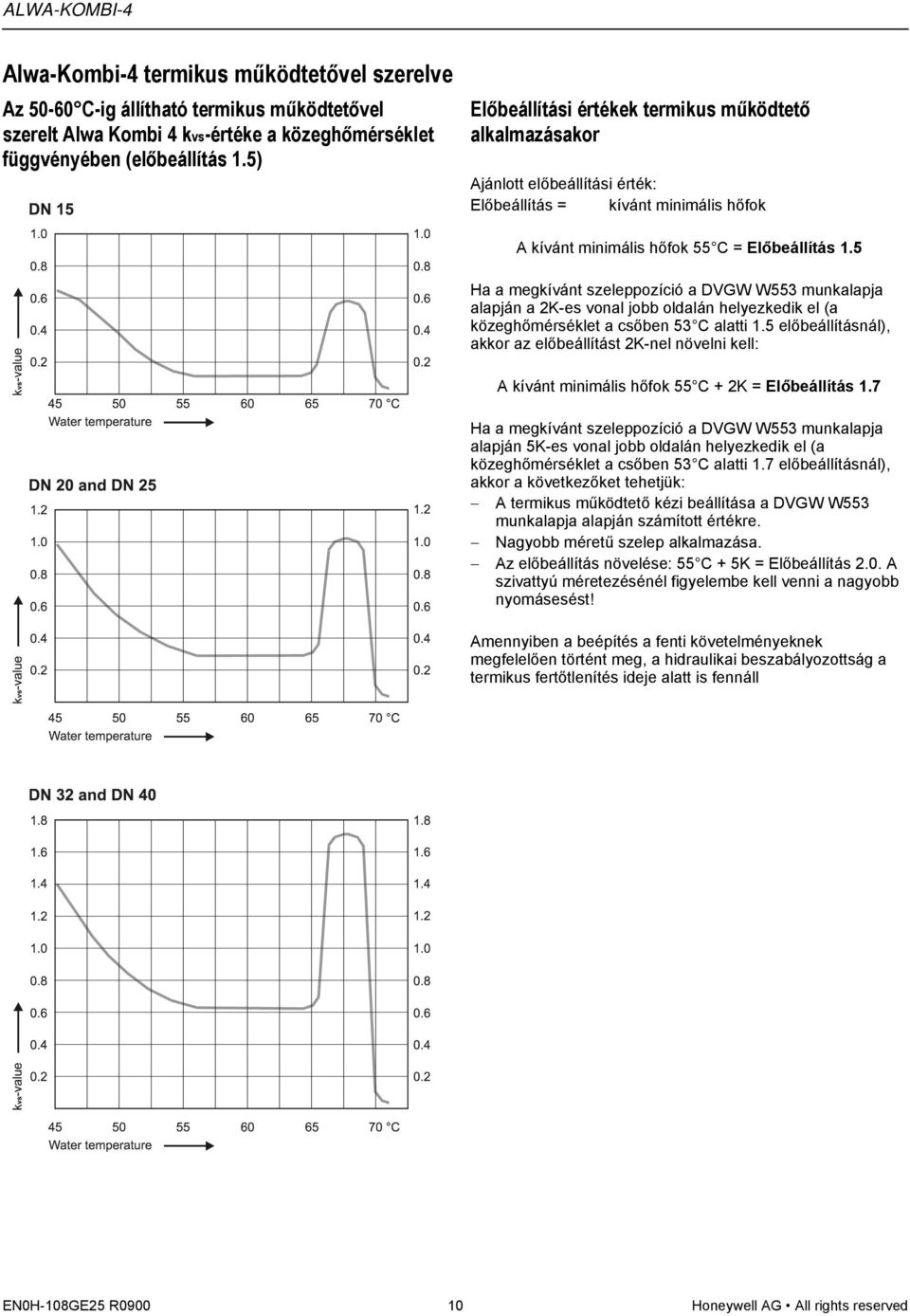

10 Alwa-Kombi-4 termikus működtetővel szerelve Az C-ig állítható termikus működtetővel szerelt Alwa Kombi 4 kvs-értéke a közeghőmérséklet függvényében (előbeállítás 1.5) Előbeállítási értékek termikus működtető alkalmazásakor Ajánlott előbeállítási érték: Előbeállítás = kívánt minimális hőfok A kívánt minimális hőfok 55 C = Előbeállítás 1.5 Ha a megkívánt szeleppozíció a DVGW W553 munkalapja alapján a 2K-es vonal jobb oldalán helyezkedik el (a közeghőmérséklet a csőben 53 C alatti 1.5 előbeállításnál), akkor az előbeállítást 2K-nel növelni kell: A kívánt minimális hőfok 55 C + 2K = Előbeállítás 1.7 Ha a megkívánt szeleppozíció a DVGW W553 munkalapja alapján 5K-es vonal jobb oldalán helyezkedik el (a közeghőmérséklet a csőben 53 C alatti 1.7 előbeállításnál), akkor a következőket tehetjük: A termikus működtető kézi beállítása a DVGW W553 munkalapja alapján számított értékre. Nagyobb méretű szelep alkalmazása. Az előbeállítás növelése: 55 C + 5K = Előbeállítás 2.0. A szivattyú méretezésénél figyelembe kell venni a nagyobb nyomásesést! Amennyiben a beépítés a fenti követelményeknek megfelelően történt meg, a hidraulikai beszabályozottság a termikus fertőtlenítés ideje alatt is fennáll EN0H-108GE25 R Honeywell AG All rights reserved

11 Kapacitás diagram C-ig állítható termikus működtetővel szerelt szelepre DN 15 Előbeállítás Hőmérséklet C Megj.: A készülék felépítése miatt a 0,2...0,4 előbeállítás környékén a szelep a vízhőmérséklettől függetlenül zárt állapotba kerül Honeywell AG All rights reserved 11 EN0H-108GE25 R0900

12 Kapacitás diagram C-ig állítható termikus működtetővel szerelt szelepre DN 20 és DN 25 Előbeállítás Hőmérséklet C Megj.: A készülék felépítése miatt a 0,2...0,4 előbeállítás környékén a szelep a vízhőmérséklettől függetlenül zárt állapotba kerül EN0H-108GE25 R Honeywell AG All rights reserved

13 Kapacitás diagram C-ig állítható termikus működtetővel szerelt szelepre DN 32 és DN 40 Előbeállítás Hőmérséklet C Megj.: A készülék felépítése miatt a 0,2...0,4 előbeállítás környékén a szelep a vízhőmérséklettől függetlenül zárt állapotba kerül Honeywell AG All rights reserved 13 EN0H-108GE25 R0900

14 Kapacitás diagram C-ig állítható termikus működtetővel szerelt szelepre DN 15 Előbeállítás Hőmérséklet C Megj.: A készülék felépítése miatt a 0,2...0,4 előbeállítás környékén a szelep a vízhőmérséklettől függetlenül zárt állapotba kerül EN0H-108GE25 R Honeywell AG All rights reserved

15 Kapacitás diagram C-ig állítható termikus működtetővel szerelt szelepre DN 20 és DN 25 Előbeállítás Hőmérséklet C Megj.: A készülék felépítése miatt a 0,2...0,4 előbeállítás környékén a szelep a vízhőmérséklettől függetlenül zárt állapotba kerül Honeywell AG All rights reserved 15 EN0H-108GE25 R0900

16 Kapacitás diagram C-ig állítható termikus működtetővel szerelt szelepre DN 32 és DN 40 Előbeállítás Hőmérséklet C Megj.: A készülék felépítése miatt a 0,2...0,4 előbeállítás környékén a szelep a vízhőmérséklettől függetlenül zárt állapotba kerül Honeywell Szabályozástechnikai Kft Budapest Tel.: (1) Petneházy u Fax: (1) EN0H-1805GE25 R A változtatás jogát fenntartjuk Minden jog fenntartva
