szivattyú Termékjelölés:

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "szivattyú Termékjelölés:"

Átírás

1 Termékjelölés: új régi Hydrocontrol VFC Hydrocontrol F Hydrocontrol VFR Hydrocontrol FR Hydrocontrol VFN Hydrocontrol FS Alkalmazási terület: A Hydrocontrol VFC/VFR/VFN típusú beszabályozószelepek víz hőhordozós központi fűtő- és hűtőberendezések áramköreiben alkalmazhatóak, az egymástól eltérő áramlási viszonyok kiegyenlítése céljából. A Hydrocontrol VFR vörösöntvény beszabályozószelepek alkalmasak hideg sósvíz közeghez (max. 8 C), valamint HMV hálózatokhoz is. A Hydrocontrol szelepek mind az előremenő-, mind a visszatérő vezetékbe beépíthetők. A megadott diagramok természetesen minkét esetben érvényesek, amennyiben az áramlás iránya megegyezik a szelepházon feltüntetett nyíliránnyal és a szelep előtt min. L = x ØD és a szelep után min. L = 2 x ØD egyenes csőszakasz rendelkezésre áll (ØD: a csatlakozó csővezeték névleges átmérője.) Előnyös tulajdonságok: a szelep egyazon oldalán, egyetlen síkban elhelyezett kezelőelemek, amely révén egyszerűsödik a szerelés, a beszabályozáshoz és a használathoz nagy biztonsággal hozzáférhetők maradnak a kezelőszervek 5 funkció egyetlen szelepben: beszabályozás mérés elzárás töltés és ürítés a ferdeülésű kivitel miatt a szelep áramlási ellenállása csekély az i skála a mindenkori felszerelési helyzetnek megfelelően a jó leolvasás megkönnyítésére elforgatható kivitelű a tartozékkészletként választhatóan rendelhető mérőszelepek és töltő ürítő golyóscsapok a szelepházhoz gyárilag szerelt O - gyűrűs tömítéssel csatlakoznak, külön tömítés nem szükséges nagy pontosságú mérés, amelyet a mérőcsonkoknak a szelepbetét körül kialakított és szabadalommal védett mérőkamrákhoz történő csatlakoztatása tesz lehetővé, (lásd a vonatkozó tűrésdiagramokat) A Hydrocontrol VFC szürkeöntvény (DN 20 DN 50),a Hydrocontrol VFR vörösöntvény (DN 50 DN 200) és a Hydrocontrol VFN gömbgrafitos öntvény (DN 65 DN 00) beszabályozó szelepekkel a központi fűtési berendezések a VOB DIN 1880 szerint hidraulikusan beszabályozhatók. Működés: A hidraulikai áramkörök előírt teljesítményének mindenkori elérését a szelepek használatával járó zárási-nyitási műveletek után is reprodukálható a teszi lehetővé. Zárási helyzetben lévő szelepet kinyitni minden esetben csak az nak megfelelő értékig lehet. A tervezés során meghatározott áramlási teljesítmény és/vagy nyomásesés ismeretében a szerelvények precízen beállíthatók. A szükséges i k a vonatkozó diagramokból vehetők. A diagramok kizárólag szerelvényházon feltüntetett nyíliránynak megfelelő áramlási irány esetén érvényesek, attól függelenül, hogy a szerelvény az előremenő- vagy a visszatérő vezetékbe került-e beépítésre. Az egész k közé eső közbenső k fokozatmentesen beállíthatók. A tényleges i t két skála mutatja: az alapskála és a finomskála (lásd a használati útmutatóban az ra vonatkozó ábrát.) A finomskálán az egész k közé eső közbenső k beállítására szolgál. A szelepek két menetes kiképzésűnyomáskivezető csonkkal rendelkeznek, amelyekbe választhatóan mérőszelepek és/vagy töltő-ürítő funkciójú golyóscsapok csatlakoztathatóak. A hazai kereskedelmi gyakorlatban standard kivitelben a karimás kivitelű szelepeket mérőszelepekkel felszerelve (szet 2) szállítjuk. Beépítés, szállítás és raktározás: Fontos: védjük a szerelvényeket a külső mechanikai behatásoktól (pl. ütődés, magas rakatkialakítás, vibráció, stb.) a szerelvény kezelőszerveit ( kézikerék, mérőszelepek) tilos nem rendeltetésszerűen használni, külső erőbehatásnak kitenni ( pl. emelőeszközhöz rögzítési pontként használni) a szerelvény mozgatásához alkalmazzon megfelelő szállító- és emelőeszközt. tárolási hőmérséklet: -20 C C Karimás kivitelű beszabályozó szelepek Hydrocontrol VFC szürkeöntvényből, PN 16 Hydrocontrol VFR vörösöntvényből, PN 16 Hydrocontrol VFN gömbgrafitos öntvényből, PN 25 Tervezési segédlet Hydrocontrol VFC beszabályozószelep (a képen DN 65 méretben) Hydrocontrol VFR beszabályozószelep (a képen DN 65 méretben) szivattyú Vázlatok a beépítési környezet kialakításához 2011 Oventrop.5-1

2 Beszabályozószelep DN 20 DN 50 classic mérőcsatlakozókkal Kiírási szöveg: Oventrop Hydrocontrol karimás kivitelű beszabályozó szelep, fokozatmentes, mindenkor ellenőrizhető és a szelepemelkedés határolásával védett sal, mérőcsatlakozókkal. Építési hosszak a DIN EN 558-1, 1. osztály szerint (megfelel az ISO sorozatnak). A szelep egyazon oldalán, egy síkban elhelyezett kezelőszervekkel, a mérőszelep és töltő-ürítő golyóscsap egymással felcserélhető. Hydrocontrol VFC Hydrocontrol VFR PN 16 PN 6 ANSI 150 PN 16 méret termékszám termékszám termékszám termékszám DN DN DN DN DN Hydrocontrol VFC PN 16, C, hideg vízre PN 20 Karima DIN EN szerinti, PN 16 (megfelel az ISO nek, PN 16) PN 6, C. Karima DIN EN szerinti, PN 6 (megfelel az ISO nek, PN 6) ANSI 150, C. A karimás csatlakozás lyukköre ANSI 150 szabvány szerinti. Szürkeöntvény szelepház (GG25, EN-GJL-250, DIN EN 1561 szabvány szerint), vörösöntvény fej, horganykiválás-mentes sárgaréz szeleporsó és szeleptányér. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Tipusengedéllyel rendelkezik a hajóépítésben történő alkalmazásra. (PN 16 és ANSI 150) Hydrocontrol VFR PN 16, C, hideg vízre PN 20 Karima DIN EN szerint, PN 16 (megfelel az ISO nek, PN 16) Vörösöntvény szelepház, fej és szeleptányér, nemesacél szeleporsó, teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Tipusengedéllyel rendelkezik a hajóépítésben történő alkalmazásra. Előbeállítás DN 20 DN 50: 1. A szelep a a kézikerék megfelelő helyzetbe forgatásával valósítható meg. a. Az alapbeállítást a hossz-skálán elmozduló keresztmutató segítségével végezhetjük el. A kézikerék egy fordulata jelent a hossz-skálán egy osztást. b. A finombeállítás a kézikeréknél található kerületi skála és a beállítójel segítségével történik. A kerületi skála beosztása a kézikerék egy fordulatának 1/10 része. 2.A beállított érték rögzítése céljából a kézikerék belsejében található beállítóorsót forgassa ütközésig az óramutató járásával megegyező irányba. A művelethez egy mm-es méretű imbuszkulcs hosszabbik oldalát használja. A skálaleolvasás megkönnyítése: A beszabályozószelep beépítési helyétől függetlenül biztosítani lehet a skála megfelelő leolvashatóságát a skála elfordításával. A művelethez a szelepet zárja el (mindkét skálán 0 érték legyen leolvasható). A kézikerék takarófedelének kihúzása után a rögzítőcsavart távolítsa el, majd egy könnyed mozdulattal az egész kezelőegységet húzza le a szeleporsóról. Anélkül, hogy az t megváltoztatná, a szerkezetet a leolvasáshoz megfelelően elforgatott helyzetben szerelje vissza és a rögzítőcsavart húzza meg. Ezután a kézikerék takarófedelét helyezze vissza. Az i érték védelme: A kézikereket ólomzárral ellátni a helyére illesztett takarófedél esetén lehetséges olyan módon, hogy a tartozékként szállított ólomzár huzalát a kézikeréken lévő furaton áthúzzuk. A kézikerék rögzítése: A kézikerék a kerületi skála bármely osztásértékénél blokkolható (1/10 fordulatonként). Ehhez a tartozékként szállított takarófedelet kell a meglévő helyett feltűzni, amely az adott helyzetben blokkolja a kézikereket. További biztosítást nyújt a tartozékként szállított ólomzár használata is. Méretek: H Hydrocontrol VFC/VFR PN 16 DN L H d1 D K n x Ød x x x x x 19 Hydrocontrol VFC Hydrocontrol VFC PN 6 ANSI 150 DN D K n x Ød D K n x Ød x x x x x x x x x x 19 csúszkás mutatól L beállítójel d1 K DN D kézikerék kézikerék kerületi skála a finom beállításhoz hossz-skála az alapbeállításhoz az ólomzár huzalának furata imbuszkulcs ( mm-es) zárócsavar zárófedél nxød Oventrop

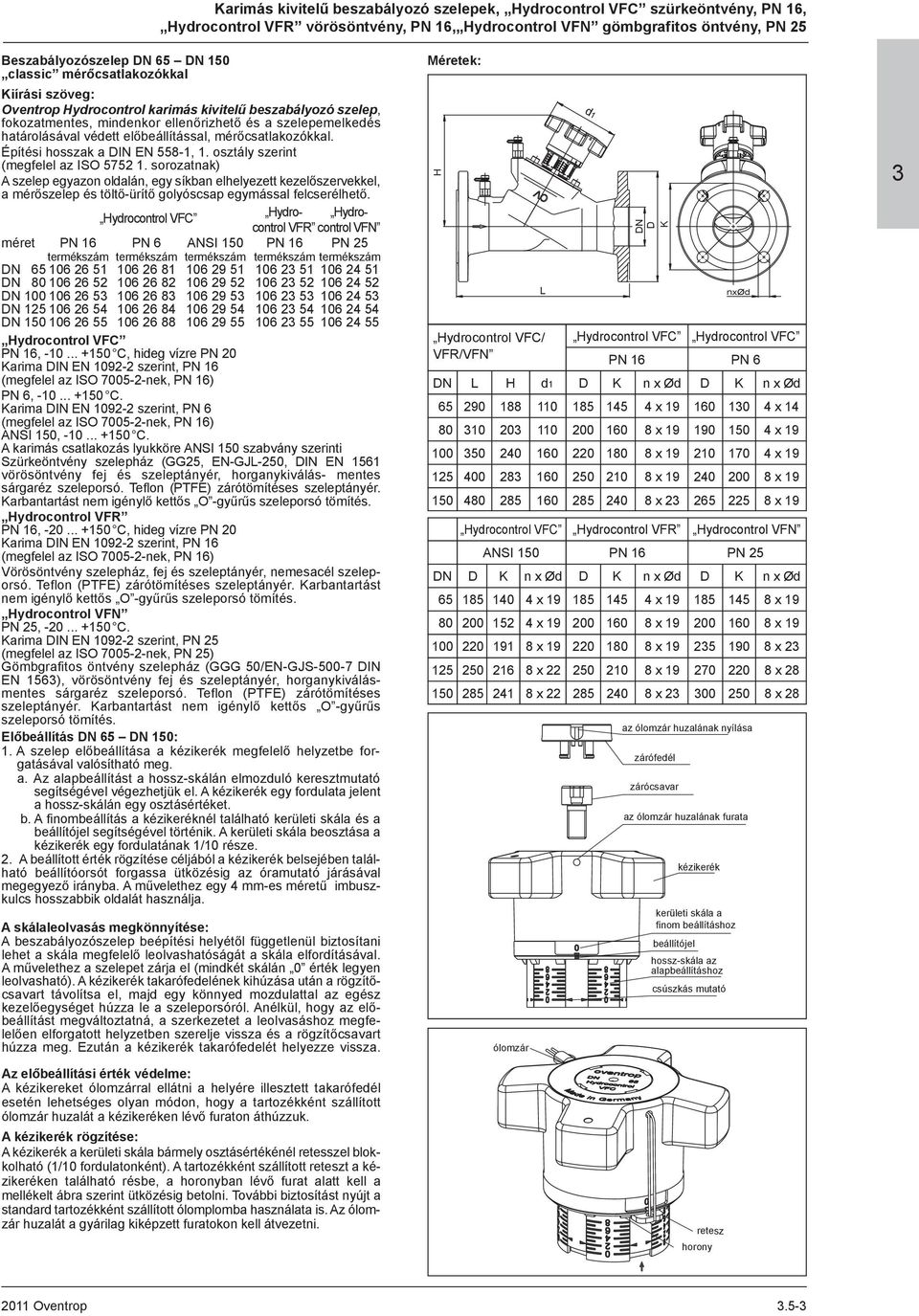

3 Beszabályozószelep DN 65 DN 150 classic mérőcsatlakozókkal Kiírási szöveg: Oventrop Hydrocontrol karimás kivitelű beszabályozó szelep, fokozatmentes, mindenkor ellenőrizhető és a szelepemelkedés határolásával védett sal, mérőcsatlakozókkal. Építési hosszak a DIN EN 558-1, 1. osztály szerint (megfelel az ISO sorozatnak) A szelep egyazon oldalán, egy síkban elhelyezett kezelőszervekkel, a mérőszelep és töltő-ürítő golyóscsap egymással felcserélhető. Hydrocontrol VFC Hydro- Hydrocontrol VFR control VFN méret PN 16 PN 6 ANSI 150 PN 16 PN 25 termékszám termékszám termékszám termékszám termékszám DN DN DN DN DN Hydrocontrol VFC PN 16, C, hideg vízre PN 20 Karima DIN EN szerint, PN 16 (megfelel az ISO nek, PN 16) PN 6, C. Karima DIN EN szerint, PN 6 (megfelel az ISO nek, PN 16) ANSI 150, C. A karimás csatlakozás lyukköre ANSI 150 szabvány szerinti Szürkeöntvény szelepház (GG25, EN-GJL-250, DIN EN 1561 vörösöntvény fej és szeleptányér, horganykiválás- mentes sárgaréz szeleporsó. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Hydrocontrol VFR PN 16, C, hideg vízre PN 20 Karima DIN EN szerint, PN 16 (megfelel az ISO nek, PN 16) Vörösöntvény szelepház, fej és szeleptányér, nemesacél szeleporsó. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Hydrocontrol VFN PN 25, C. Karima DIN EN szerint, PN 25 (megfelel az ISO nek, PN 25) Gömbgrafitos öntvény szelepház (GGG 50/EN-GJS DIN EN 156), vörösöntvény fej és szeleptányér, horganykiválásmentes sárgaréz szeleporsó. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Előbeállítás DN 65 DN 150: 1. A szelep a a kézikerék megfelelő helyzetbe forgatásával valósítható meg. a. Az alapbeállítást a hossz-skálán elmozduló keresztmutató segítségével végezhetjük el. A kézikerék egy fordulata jelent a hossz-skálán egy osztást. b. A finombeállítás a kézikeréknél található kerületi skála és a beállítójel segítségével történik. A kerületi skála beosztása a kézikerék egy fordulatának 1/10 része. 2. A beállított érték rögzítése céljából a kézikerék belsejében található beállítóorsót forgassa ütközésig az óramutató járásával megegyező irányba. A művelethez egy 4 mm-es méretű imbuszkulcs hosszabbik oldalát használja. A skálaleolvasás megkönnyítése: A beszabályozószelep beépítési helyétől függetlenül biztosítani lehet a skála megfelelő leolvashatóságát a skála elfordításával. A művelethez a szelepet zárja el (mindkét skálán 0 érték legyen leolvasható). A kézikerék takarófedelének kihúzása után a rögzítőcsavart távolítsa el, majd egy könnyed mozdulattal az egész kezelőegységet húzza le a szeleporsóról. Anélkül, hogy az t megváltoztatná, a szerkezetet a leolvasáshoz megfelelően elforgatott helyzetben szerelje vissza és a rögzítőcsavart húzza meg. Ezután a kézikerék takarófedelét helyezze vissza. Méretek: H Hydrocontrol VFC/ VFR/VFN ólomzár L d1 DN D Hydrocontrol VFC Hydrocontrol VFC PN 16 PN 6 DN L H d1 D K n x Ød D K n x Ød x x x x x x x x x x 19 Hydrocontrol VFC Hydrocontrol VFR Hydrocontrol VFN ANSI 150 PN 16 PN 25 DN D K n x Ød D K n x Ød D K n x Ød x x x x x x x x x x x x x x x 28 K az ólomzár huzalának nyílása zárófedél zárócsavar az ólomzár huzalának furata kézikerék nxød kerületi skála a finom beállításhoz beállítójel hossz-skála az alapbeállításhoz csúszkás mutató Az i érték védelme: A kézikereket ólomzárral ellátni a helyére illesztett takarófedél esetén lehetséges olyan módon, hogy a tartozékként szállított ólomzár huzalát a kézikeréken lévő furaton áthúzzuk. A kézikerék rögzítése: A kézikerék a kerületi skála bármely osztásértékénél retesszel blokkolható (1/10 fordulatonként). A tartozékként szállított reteszt a kézikeréken található résbe, a horonyban lévő furat alatt kell a mellékelt ábra szerint ütközésig betolni. További biztosítást nyújt a standard tartozékként szállított ólomplomba használata is. Az ólomzár huzalát a gyárilag kiképzett furatokon kell átvezetni. retesz horony 2011 Oventrop.5-

4 Beszabályozószelep DN 200 DN 400 classic mérőcsatlakozókkal Kiírási szöveg: Oventrop Hydrocontrol karimás kivitelű beszabályozó szelep, fokozatmentes, mindenkor ellenőrizhető és a szelepemelkedés határolásával védett sal, mérőcsatlakozókkal. Építési hosszak a DIN EN 558-1, 1. osztály szerint (megfelel az ISO sorozatnak) A szelep egyazon oldalán, egy síkban elhelyezett kezelőszervekkel, a mérőszelep és töltő-ürítő golyóscsap egymással felcserélhető. Hydrocontrol VFC Hydro Hydrocontrol VFR control VFN méret PN 16 PN 6 ANSI 150 PN 16 PN 25 termékszám termékszám termékszám termékszám termékszám DN DN DN DN DN Hydrocontrol VFC PN 16, C, hideg vízre PN 20 Karima DIN EN szerint, PN 16 (megfelel az ISO nek, PN 16) PN 6, C. Karima DIN EN szerint, PN 6 ((megfelel az ISO nek, PN 16) ANSI 150, C. A karimás csatlakozás lyukköre ANSI 150 szabvány szerinti. Szelepház DN 200-DN 00: szürkeöntvény GG25, EN-GJL-250, DIN EN 1561 szabvány szerint; DN 50 és DN 400: gömbgrafitos öntvény GGG50, EN-GJS-500-7, DIN EN 156 szabvány szerint fej: DN 200-DN 00: gömbgrafitos öntvény GGG40, EN GJS , DIN EN 156 szabvány szerint; DN 50 és DN 400: gömbgrafitos öntvény GGG50, EN-GJS-500-7, DIN EN 156 szabvány szerint vörösöntvény szeleptányér, horganykiválás-mentes sárgaréz szeleporsó. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Hydrocontrol VFR PN 16, C, hideg vízre PN 20 Karima DIN EN szerint, PN 16 (megfelel az ISO nek, PN 16) Vörösöntvény szelepház, fej és szeleptányér, nemesacél szeleporsó. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Tipusengedéllyel rendelkezik a hajóépítésben történő alkalmazásra. Hydrocontrol VFN PN 25, C. Karima DIN EN szerint, PN 25 (megfelel az ISO nek, PN 25) Gömbgrafitos öntvény szelepház (GGG 50/EN-GJS DIN EN 156), gömbgrafitos öntvény fej (GGG 40/EN-GJS DIN EN 156), vörösöntvény szeleptányér, horganykiválás-mentes sárgaréz szeleporsó. Teflon (PTFE) zárótömítéses szeleptányér. Karbantartást nem igénylő kettős O -gyűrűs szeleporsó tömítés. Előbeállítás DN 200-DN 400: 1. A szelep kivánt i a kézikerék megfelelő helyzetbe forgatásával valósítható meg. a. A kézikerék egész fordulatai a külső skálán olvasható le. b. kézikerék fordulat 1/10 részei a belső skálán vannak feltüntetve. 2. Húzza ki a zárófedelet. A zárófedelet a plombanyílásba egy csavarhúzóval benyúlva emelje ki.. A beállított érték rögzítése céljából a kézikerék belsejében található beállítóorsót forgassa ütközésig az óramutató járásával megegyező irányba. A művelethez egy 10-es méretű csavarhúzót használjon. 4. Helyezze vissza a zárófedelet. Az i érték védelme: A kézikereket ólomzárral ellátni a helyére illesztett takarófedél esetén lehetséges olyan módon, hogy a tartozékként szállított ólomzár huzalát a kézikeréken lévő furaton áthúzzuk. A kézikerék rögzítése: A kézikerék a kerületi skála bármely osztásértékénél blokkolható (1/10 fordulatonként). Ehhez egy külön tartozékként rendelhető takarófedelet kell feltűzni a meglévő helyett, amely az adott helyzetben rögzíti a kézikereket. További biztosítást nyújt a tartozékként szállított ólomzár használata is. Méretek: H Hydrocontrol VFC/ Hydrocontrol VFC Hydrocontrol VFC VFR/VFN PN 16 PN 6 DN L H d1 D K n x Ød D K n x Ød x x x x x x 1 Hydrocontrol VFC Hydrocontrol VFR Hydrocontrol VFN ANSI 150 PN 16 PN 25 DN D K n x Ød D K n x Ød D K n x Ød x x x x x x x x 28 a kézikerék egész fordulatainak kijelzője L d1 a kézikerék 1/10 fordulatainak kijelzője DN D K nxød zárófedél kézikerék ólomzár Oventrop

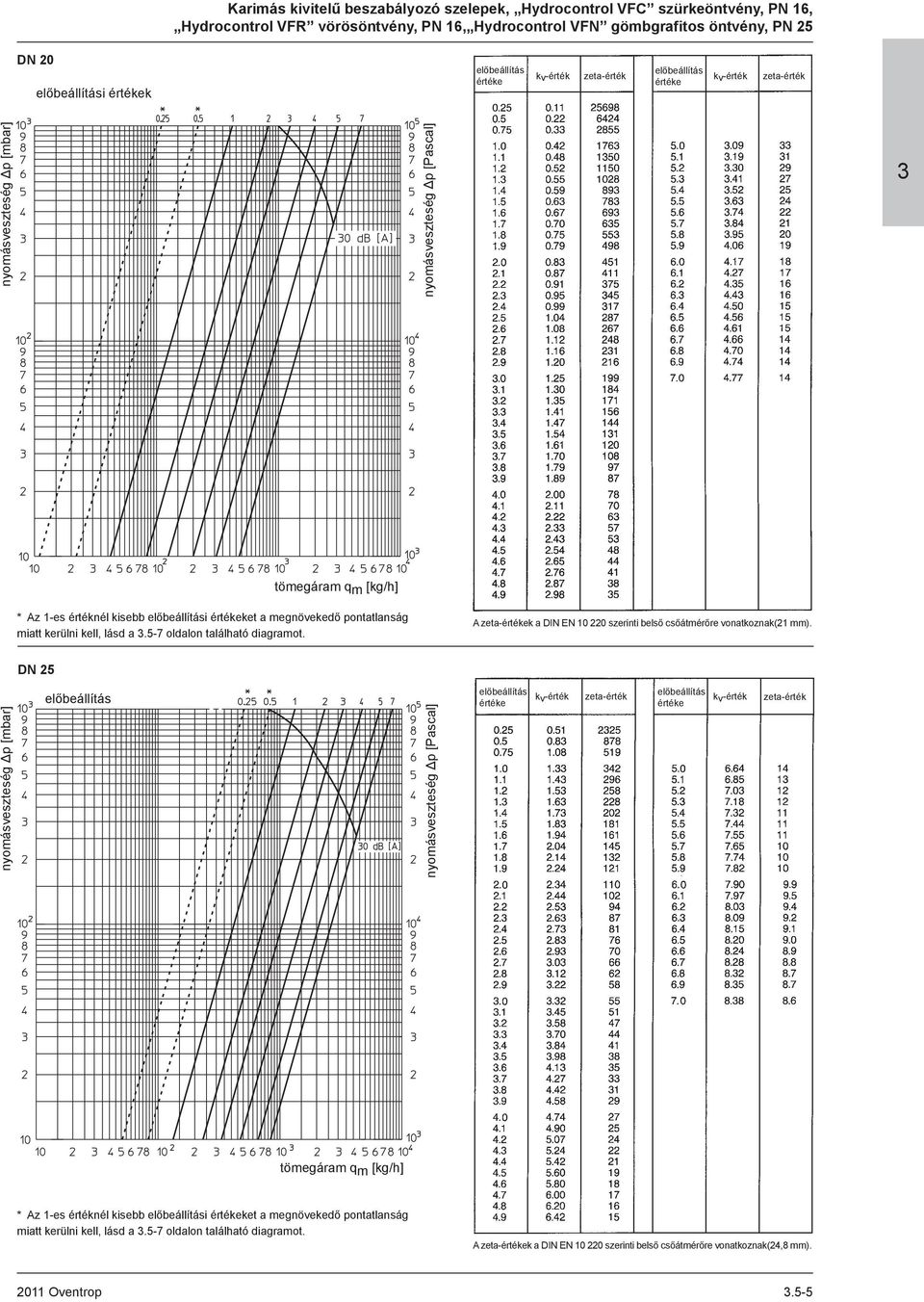

5 DN 20 i k * Az 1-es értéknél kisebb i ket a megnövekedő pontatlanság miatt kerülni kell, lásd a.5-7 oldalon található diagramot. A ek a DIN EN szerinti belső csőátmérőre vonatkoznak(21 mm). DN 25 * Az 1-es értéknél kisebb i ket a megnövekedő pontatlanság miatt kerülni kell, lásd a.5-7 oldalon található diagramot. A ek a DIN EN szerinti belső csőátmérőre vonatkoznak(24,8 mm) Oventrop.5-5

6 DN 2 i érték * Az 1-es értéknél kisebb i ket a megnövekedő pontatlanság miatt kerülni kell, lásd a.5-7 oldalon található diagramot. A ek a DIN EN szerinti belső csőátmérőre vonatkoznak(2,8 mm). DN 40 i érték * Az 1-es értéknél kisebb i ket a megnövekedő pontatlanság miatt kerülni kell, lásd a.5-7 oldalon található diagramot. A ek a DIN EN szerinti belső csőátmérőre vonatkoznak(41,8 mm) Oventrop

7 DN 50 * Az 1-es értéknél kisebb i ket a megnövekedő pontatlanság miatt kerülni kell, lásd a.5-7 oldalon található diagramot. A ek a DIN EN szerinti belső csőátmérőre vonatkoznak(5 mm). Az átfolyási teljesítmény tűrési adatai az függvényében (DN 10 DN 50) szerelvény átfolyási teljesítményének tűrése [± %] es i értéknél kisebb t ne válasszunk i érték 2011 Oventrop.5-7

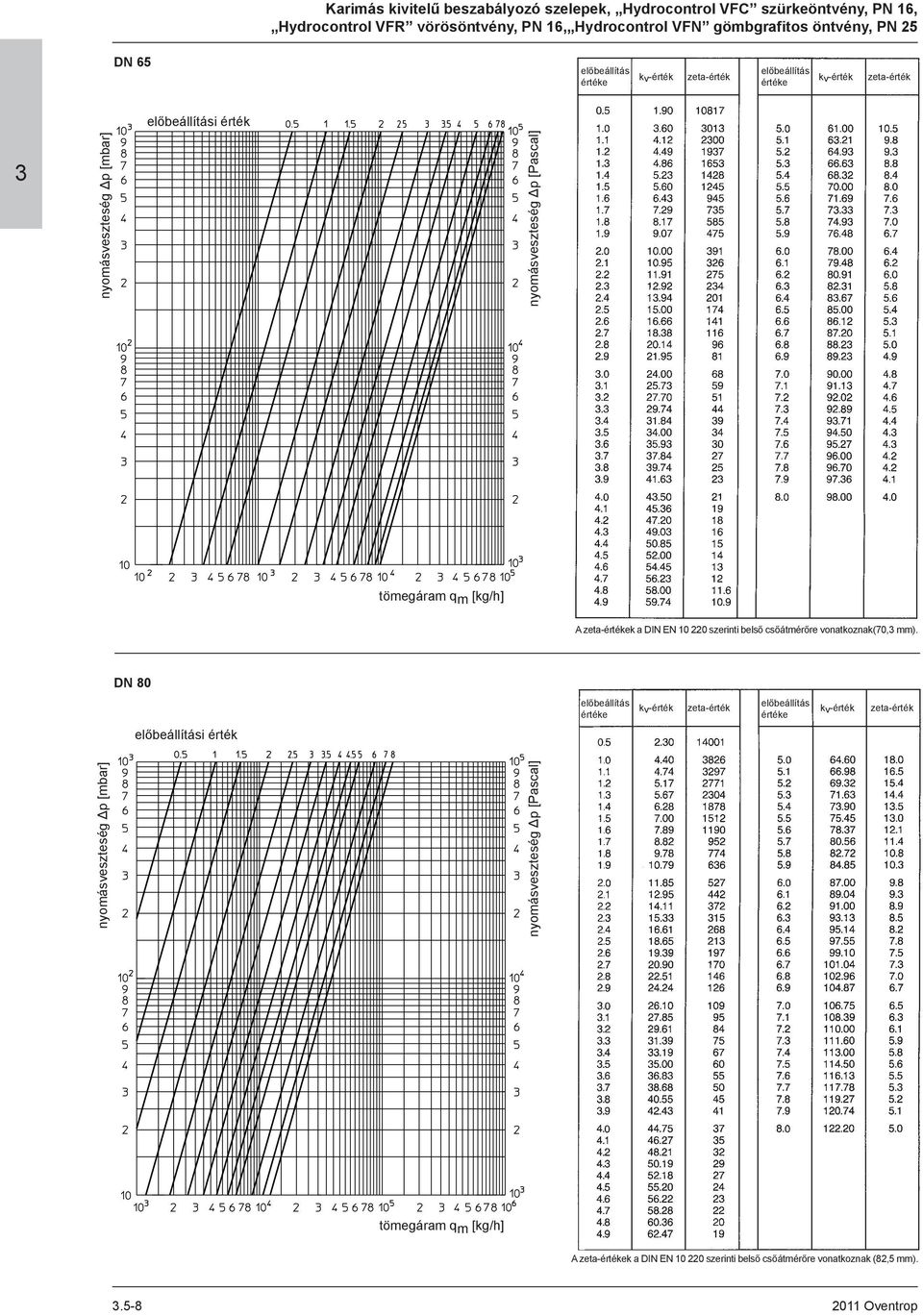

8 DN 65 i érték A ek a DIN EN szerinti belső csőátmérőre vonatkoznak(70, mm). DN 80 i érték A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (82,5 mm) Oventrop

9 DN 100 A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (100,8 mm). DN 125 A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (125 mm) Oventrop.5-9

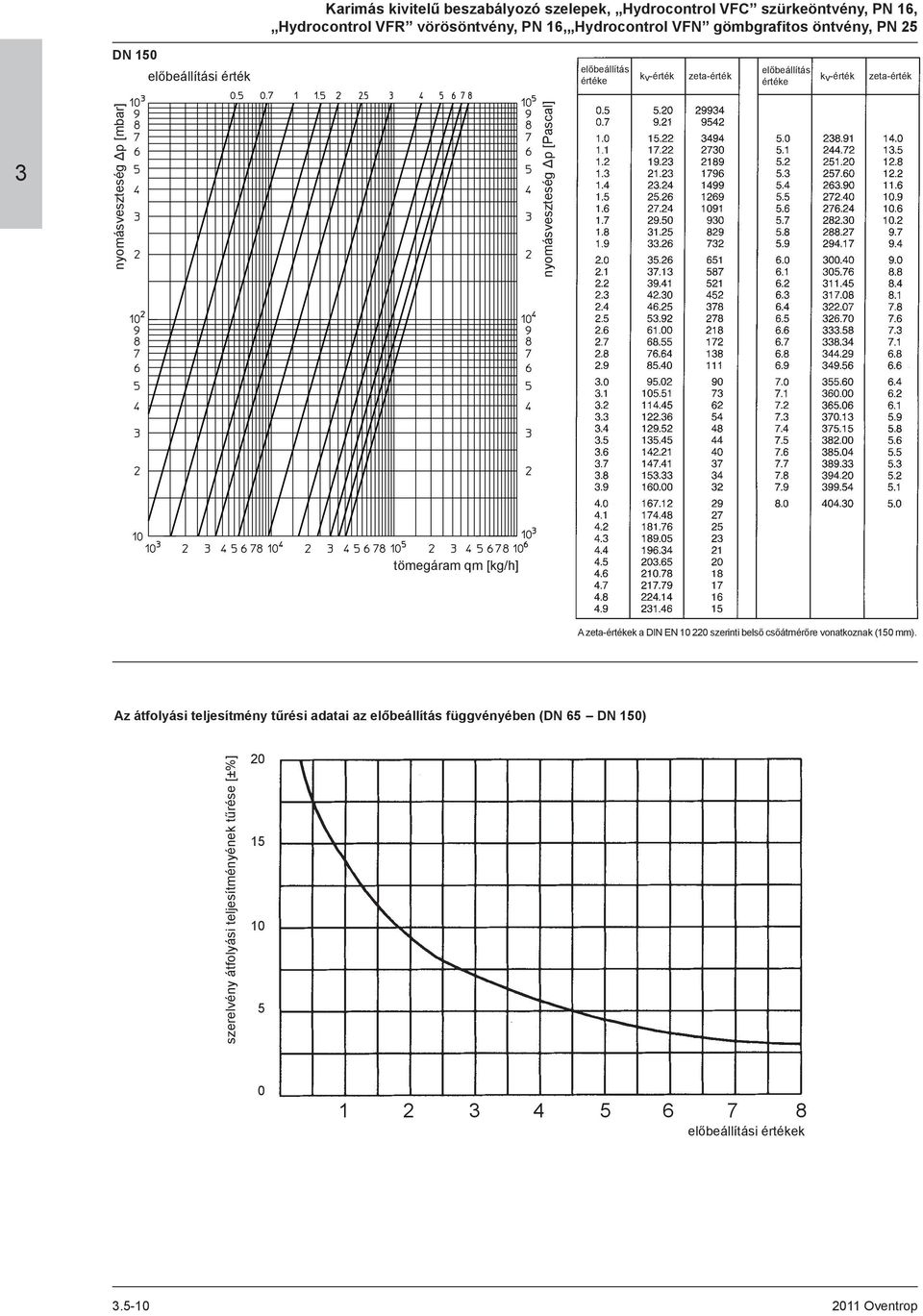

10 DN 150 i érték A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (150 mm). Az átfolyási teljesítmény tűrési adatai az függvényében (DN 65 DN 150) szerelvény átfolyási teljesítményének tűrése [±%] i k Oventrop

11 DN 200 A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (207, mm). DN 250 A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (254,4 mm) Oventrop.5-11

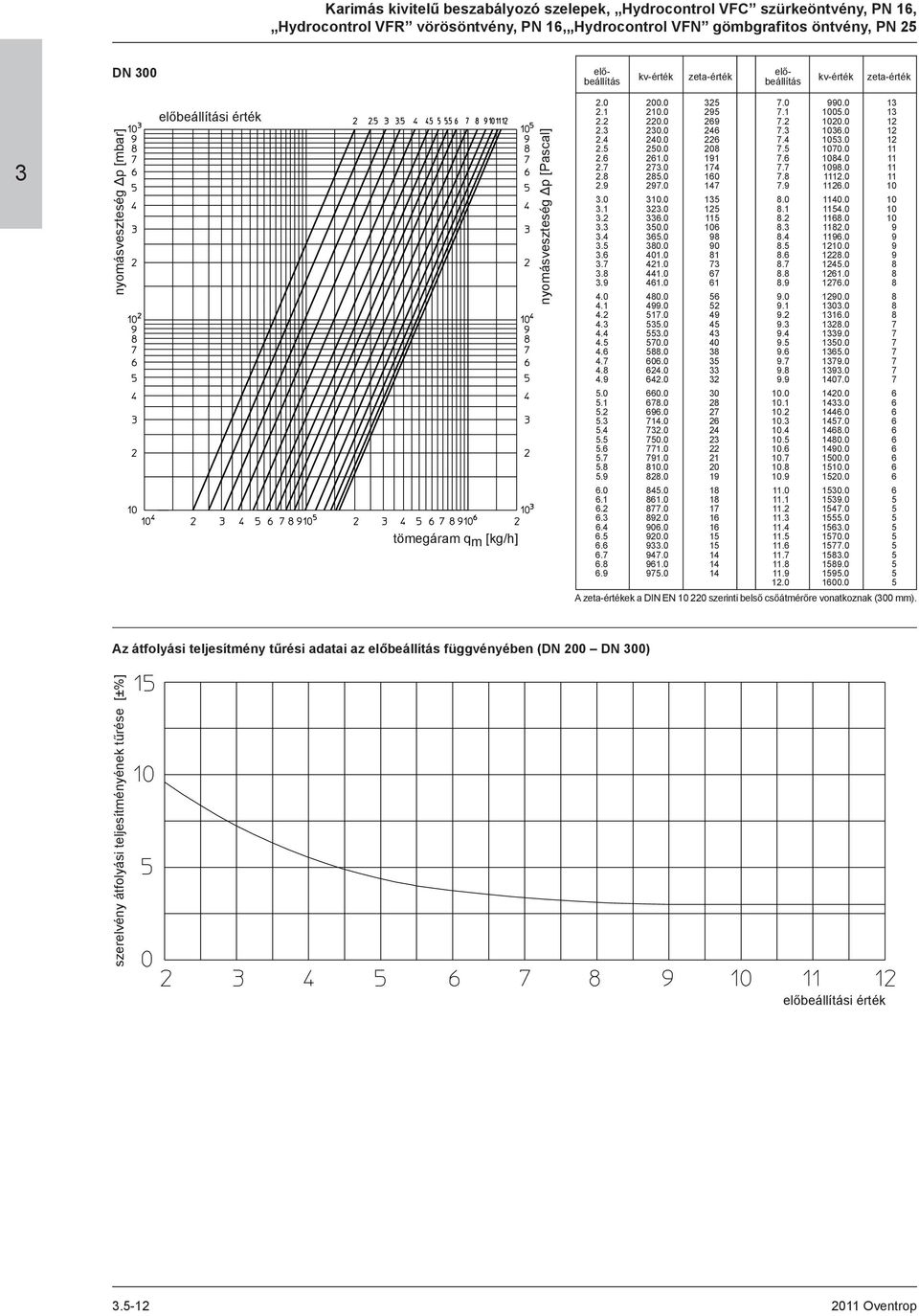

12 DN 00 i érték A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (00 mm). Az átfolyási teljesítmény tűrési adatai az függvényében (DN 200 DN 00) szerelvény átfolyási teljesítményének tűrése [±%] i érték Oventrop

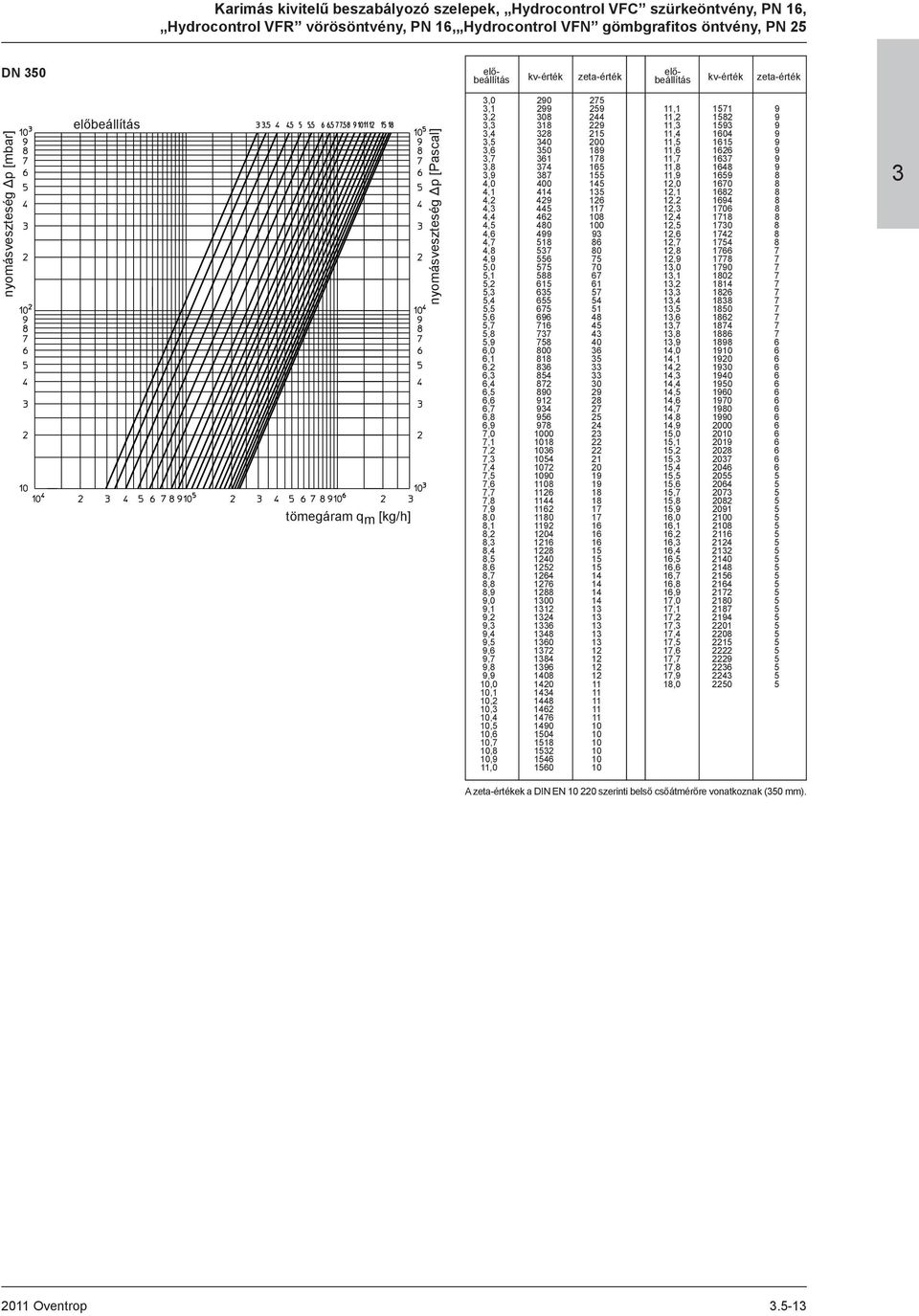

13 DN 50, , , , , , , 159 9, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (50 mm) Oventrop.5-1

14 DN 400 i k, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 19 6, , , , , , , ,1 25 7, , , , 254 7, , , ,5 27 7, , , , , ,8 01 7, ,9 11 7, ,0 20 8, ,1 29 8, ,2 8 8, , 47 8, ,4 56 8, ,5 65 8, ,6 74 8, ,7 8 8, ,8 92 8, , , , , , , , , , 44 9, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , A ek a DIN EN szerinti belső csőátmérőre vonatkoznak (400 mm) Oventrop

15 Az átfolyási teljesítmény tűrési adatai az függvényében (DN 50 és DN 400) szerelvény átfolyási teljesítményének tűrése [±%] i érték Hőszigetelő héjazatok DN 20 DN 150 DN 20 DN 50 Kiírási szöveg: Szerelvény-hőszigetelés, fűtő- és hűtőrendszerekhez, 1,5 mm vastagságú kemény műanyag védőhéjazattal ellátott FCKW-mentes poliuretán keményhabból. Két részből összeállítva, rugóacél rögzítőkengyellel. A szigetelés megfelel az energiamegtakarítási követelményekre vonatkozó rendeletnek ( 5. sz. melléklet,1.sz. táblázat 5. sora). Építőanyag osztálya: DIN 4102 szerint B2. Üzemi hőmérséklet-tartomány: -20 C C. H max. H D méret termékszám DN DN DN DN DN DN DN DN DN DN DN 65 DN 150 L H Tartozékkészletek (DN 20 DN 400): 1. sz. készlet: töltő-ürítő golyóscsap (1 db) mérőadapter (1 db) hosszabbító tartozékkészlethez (80 mm) (1 db) hosszabbító tartozékkészlethez (40 mm) (1 db) szeleporsó-hosszabbító (DN20 DN50, 5 mm) (1 db) szeleporsó-hosszabbító (DN65 DN150, 5 mm) (1 db) ólomzár-készlet (DN 20 DN 50) (10 db) rögzítő elem (DN 20 DN 50) (1 db) D L DN L D Hmax. H Artikel-Nr Oventrop.5-15

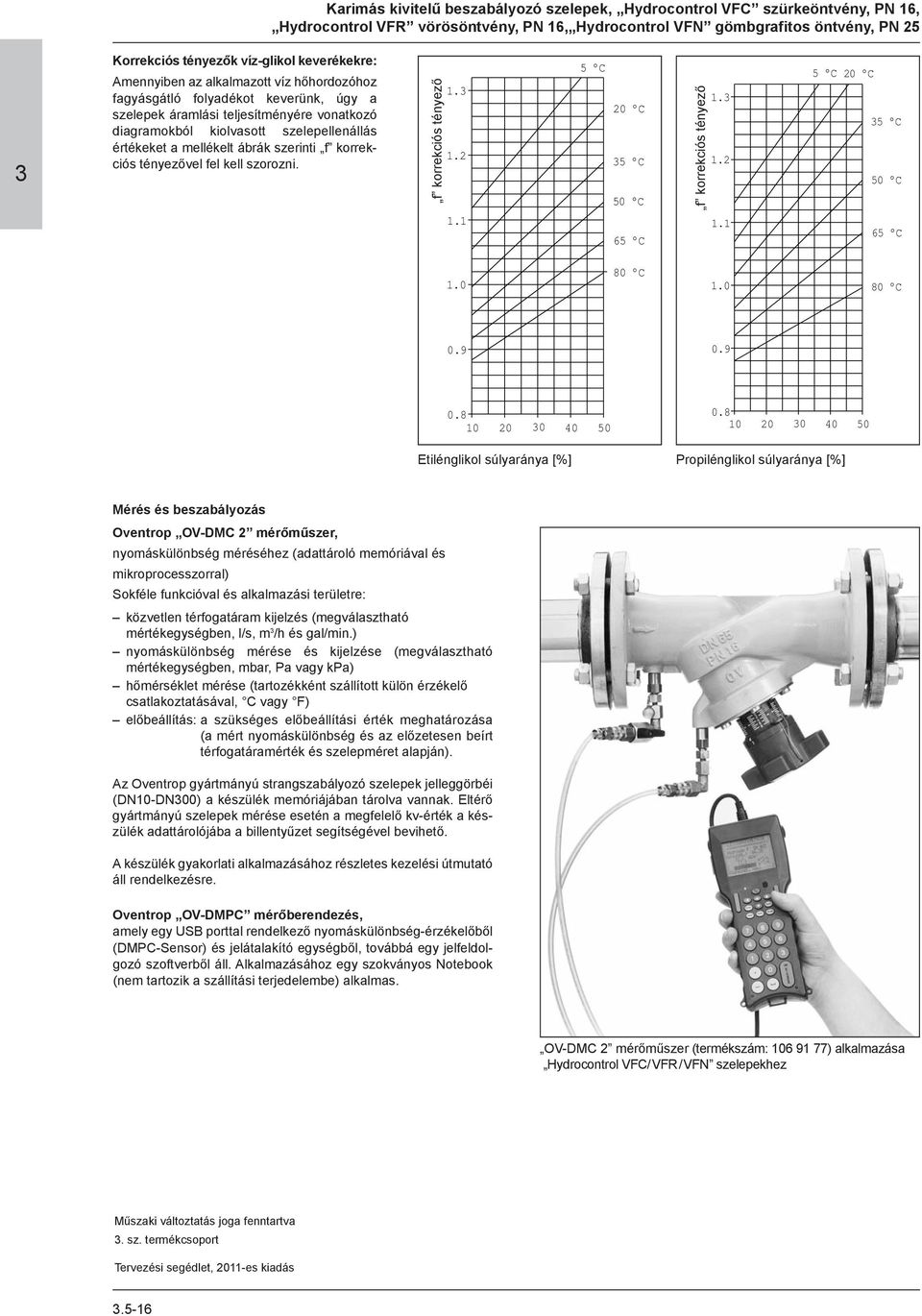

16 Korrekciós tényezők víz-glikol keverékekre: Amennyiben az alkalmazott víz hőhordozóhoz fagyásgátló folyadékot keverünk, úgy a szelepek áramlási teljesítményére vonatkozó diagramokból kiolvasott szelepellenállás ket a mellékelt ábrák szerinti f korrekciós tényezővel fel kell szorozni. f korrekciós tényező C 20 C 5 C 50 C 65 C f korrekciós tényező C 20 C 5 C 50 C 65 C C C Etilénglikol súlyaránya [%] Propilénglikol súlyaránya [%] Mérés és beszabályozás Oventrop OV-DMC 2 mérőműszer, nyomáskülönbség méréséhez (adattároló memóriával és mikroprocesszorral) Sokféle funkcióval és alkalmazási területre: közvetlen térfogatáram kijelzés (megválasztható mgységben, l/s, m /h és gal/min.) nyomáskülönbség mérése és kijelzése (megválasztható mgységben, mbar, Pa vagy kpa) hőmérséklet mérése (tartozékként szállított külön érzékelő csatlakoztatásával, C vagy F) : a szükséges i érték meghatározása (a mért nyomáskülönbség és az előzetesen beírt térfogatáramérték és szelepméret alapján). Az Oventrop gyártmányú strangszabályozó szelepek jelleggörbéi (DN10-DN00) a készülék memóriájában tárolva vannak. Eltérő gyártmányú szelepek mérése esetén a megfelelő a készülék adattárolójába a billentyűzet segítségével bevihető. A készülék gyakorlati alkalmazásához részletes kezelési útmutató áll rendelkezésre. Oventrop OV-DMPC mérőberendezés, amely egy USB porttal rendelkező nyomáskülönbség-érzékelőből (DMPC-Sensor) és jelátalakító egységből, továbbá egy jelfeldolgozó szoftverből áll. Alkalmazásához egy szokványos Notebook (nem tartozik a szállítási terjedelembe) alkalmas. OV-DMC 2 mérőműszer (termékszám: ) alkalmazása Hydrocontrol VFC/VFR/VFN szelepekhez Műszaki változtatás joga fenntartva. sz. termékcsoport Gedruckt auf chlorfrei Tervezési segédlet, 2011-es kiadás.5-16
