TA-MATIC. Keverő szelepek Termosztatikus keverőszelep használati melegvíz rendszerekbe

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "TA-MATIC. Keverő szelepek Termosztatikus keverőszelep használati melegvíz rendszerekbe"

Átírás

1 TA-MATIC Keverő szelepek Termosztatikus keverőszelep használati melegvíz rendszerekbe

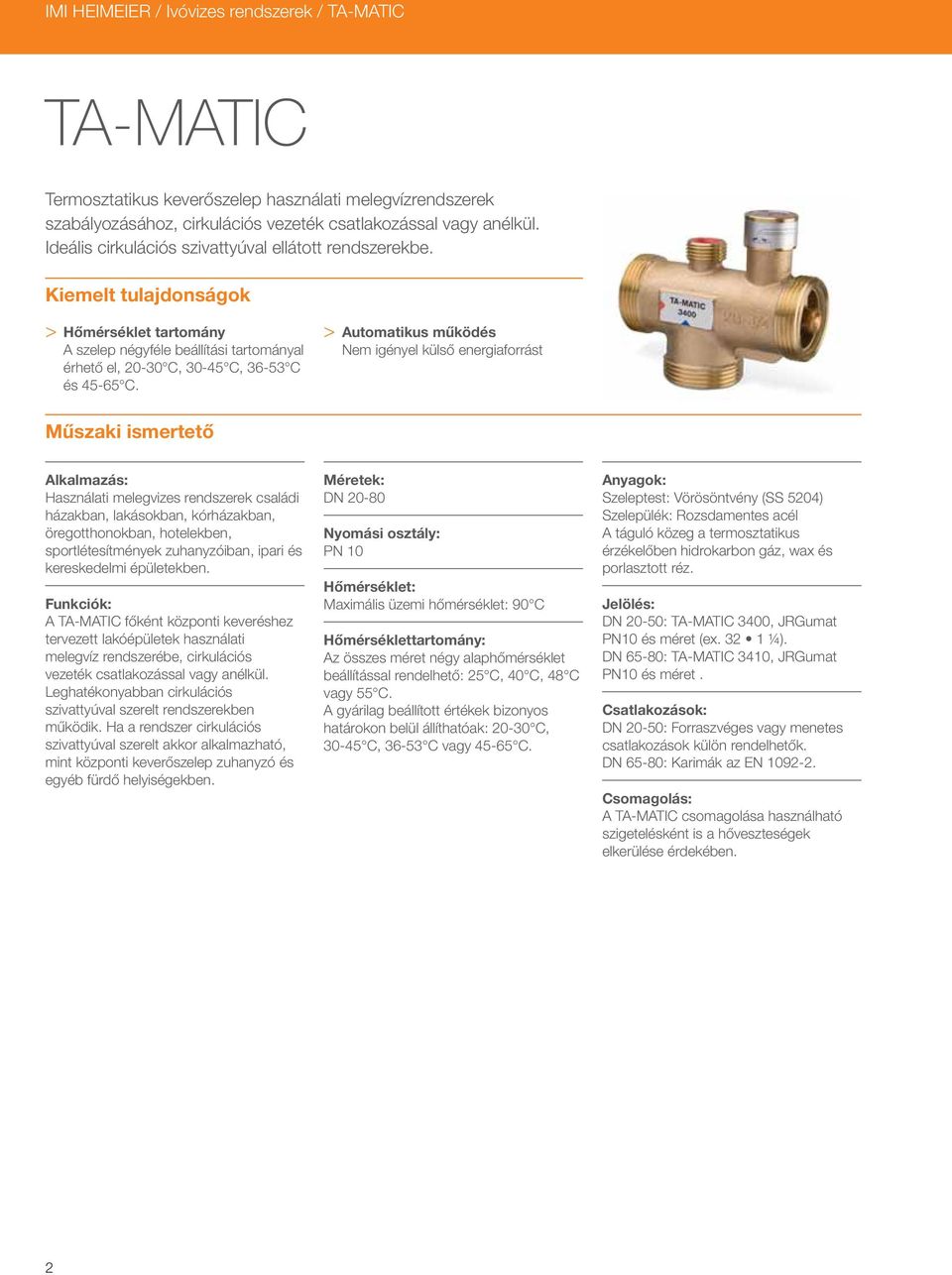

2 IMI HEIMEIER / Ivóvizes rendszerek / TA-MATIC TA-MATIC Termosztatikus keverőszelep használati melegvízrendszerek szabályozásához, cirkulációs vezeték csatlakozással vagy anélkül. Ideális cirkulációs szivattyúval ellátott rendszerekbe. Kiemelt tulajdonságok > Hőmérséklet tartomány A szelep négyféle beállítási tartományal érhető el, C, C, C és C. > Automatikus működés Nem igényel külső energiaforrást Műszaki ismertető Alkalmazás: Használati melegvizes rendszerek családi házakban, lakásokban, kórházakban, öregotthonokban, hotelekben, sportlétesítmények zuhanyzóiban, ipari és kereskedelmi épületekben. Funkciók: A TA-MATIC főként központi keveréshez tervezett lakóépületek használati melegvíz rendszerébe, cirkulációs vezeték csatlakozással vagy anélkül. Leghatékonyabban cirkulációs szivattyúval szerelt rendszerekben működik. Ha a rendszer cirkulációs szivattyúval szerelt akkor alkalmazható, mint központi keverőszelep zuhanyzó és egyéb fürdő helyiségekben. Méretek: DN Nyomási osztály: PN 10 Hőmérséklet: Maximális üzemi hőmérséklet: 90 C Hőmérséklettartomány: Az összes méret négy alaphőmérséklet beállítással rendelhető: 25 C, 40 C, 48 C vagy 55 C. A gyárilag beállított értékek bizonyos határokon belül állíthatóak: C, C, C vagy C. Anyagok: Szeleptest: Vörösöntvény (SS 5204) Szelepülék: Rozsdamentes acél A táguló közeg a termosztatikus érzékelőben hidrokarbon gáz, wax és porlasztott réz. Jelölés: DN 20-50: TA-MATIC 3400, JRGumat PN10 és méret (ex ¼). DN 65-80: TA-MATIC 3410, JRGumat PN10 és méret. Csatlakozások: DN 20-50: Forraszvéges vagy menetes csatlakozások külön rendelhetők. DN 65-80: Karimák az EN Csomagolás: A TA-MATIC csomagolása használható szigetelésként is a hőveszteségek elkerülése érdekében. 2

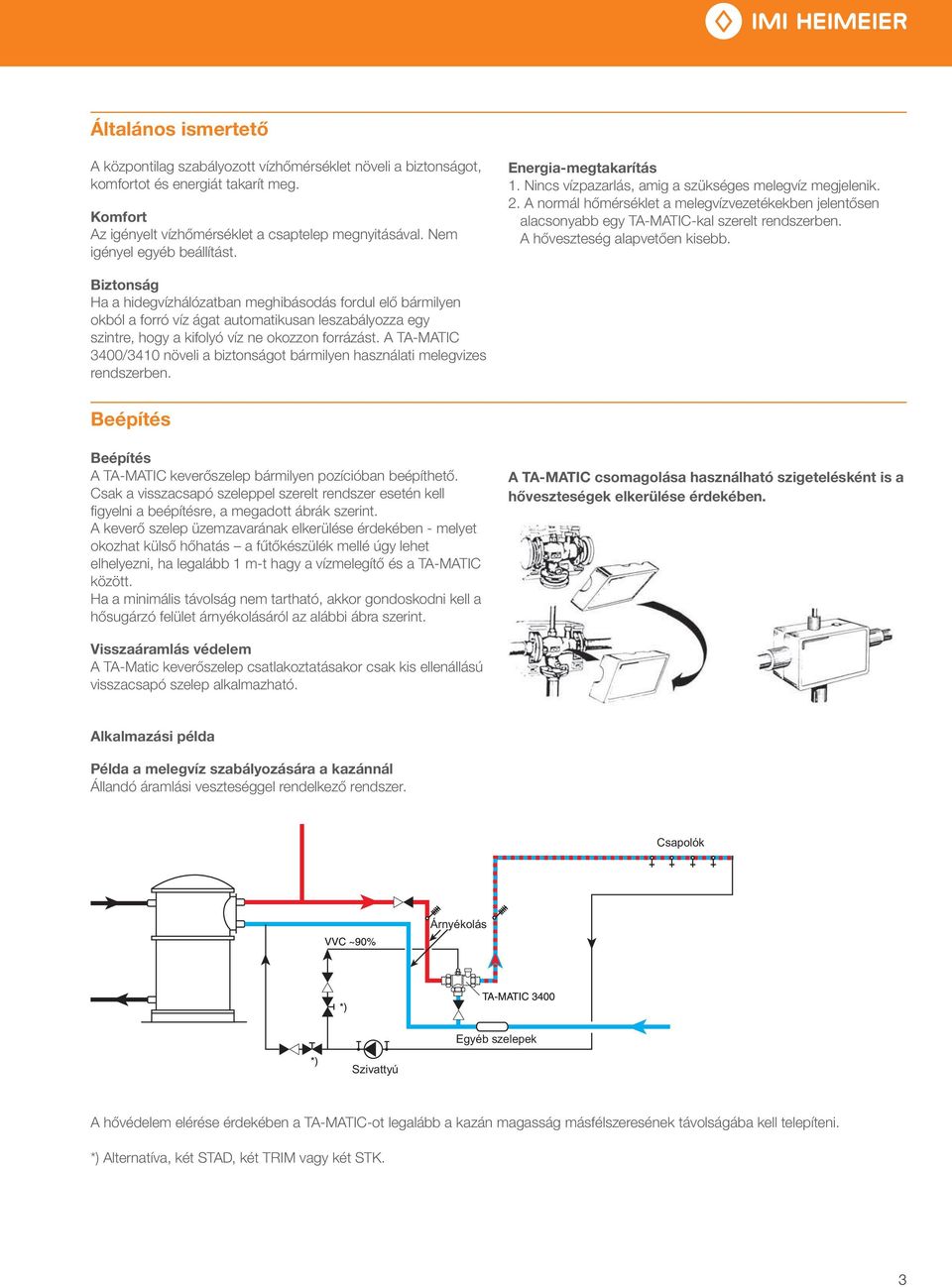

3 Általános ismertető A központilag szabályozott vízhőmérséklet növeli a biztonságot, komfortot és energiát takarít meg. Komfort Az igényelt vízhőmérséklet a csaptelep megnyitásával. Nem igényel egyéb beállítást. Energia-megtakarítás 1. Nincs vízpazarlás, amig a szükséges melegvíz megjelenik. 2. A normál hőmérséklet a melegvízvezetékekben jelentősen alacsonyabb egy TA-MATIC-kal szerelt rendszerben. A hőveszteség alapvetően kisebb. Biztonság Ha a hidegvízhálózatban meghibásodás fordul elő bármilyen okból a forró víz ágat automatikusan leszabályozza egy szintre, hogy a kifolyó víz ne okozzon forrázást. A TA-MATIC 3400/3410 növeli a biztonságot bármilyen használati melegvizes rendszerben. Beépítés Beépítés A TA-MATIC keverőszelep bármilyen pozícióban beépíthető. Csak a visszacsapó szeleppel szerelt rendszer esetén kell fi gyelni a beépítésre, a megadott ábrák szerint. A keverő szelep üzemzavarának elkerülése érdekében - melyet okozhat külső hőhatás a fűtőkészülék mellé úgy lehet elhelyezni, ha legalább 1 m-t hagy a vízmelegítő és a TA-MATIC között. Ha a minimális távolság nem tartható, akkor gondoskodni kell a hősugárzó felület árnyékolásáról az alábbi ábra szerint. A TA-MATIC csomagolása használható szigetelésként is a hőveszteségek elkerülése érdekében. Visszaáramlás védelem A TA-Matic keverőszelep csatlakoztatásakor csak kis ellenállású visszacsapó szelep alkalmazható. Alkalmazási példa Példa a melegvíz szabályozására a kazánnál Állandó áramlási veszteséggel rendelkező rendszer. Csapolók Árnyékolás Egyéb szelepek Szivattyú A hővédelem elérése érdekében a TA-MATIC-ot legalább a kazán magasság másfélszeresének távolságába kell telepíteni. *) Alternatíva, két STAD, két TRIM vagy két STK. 3

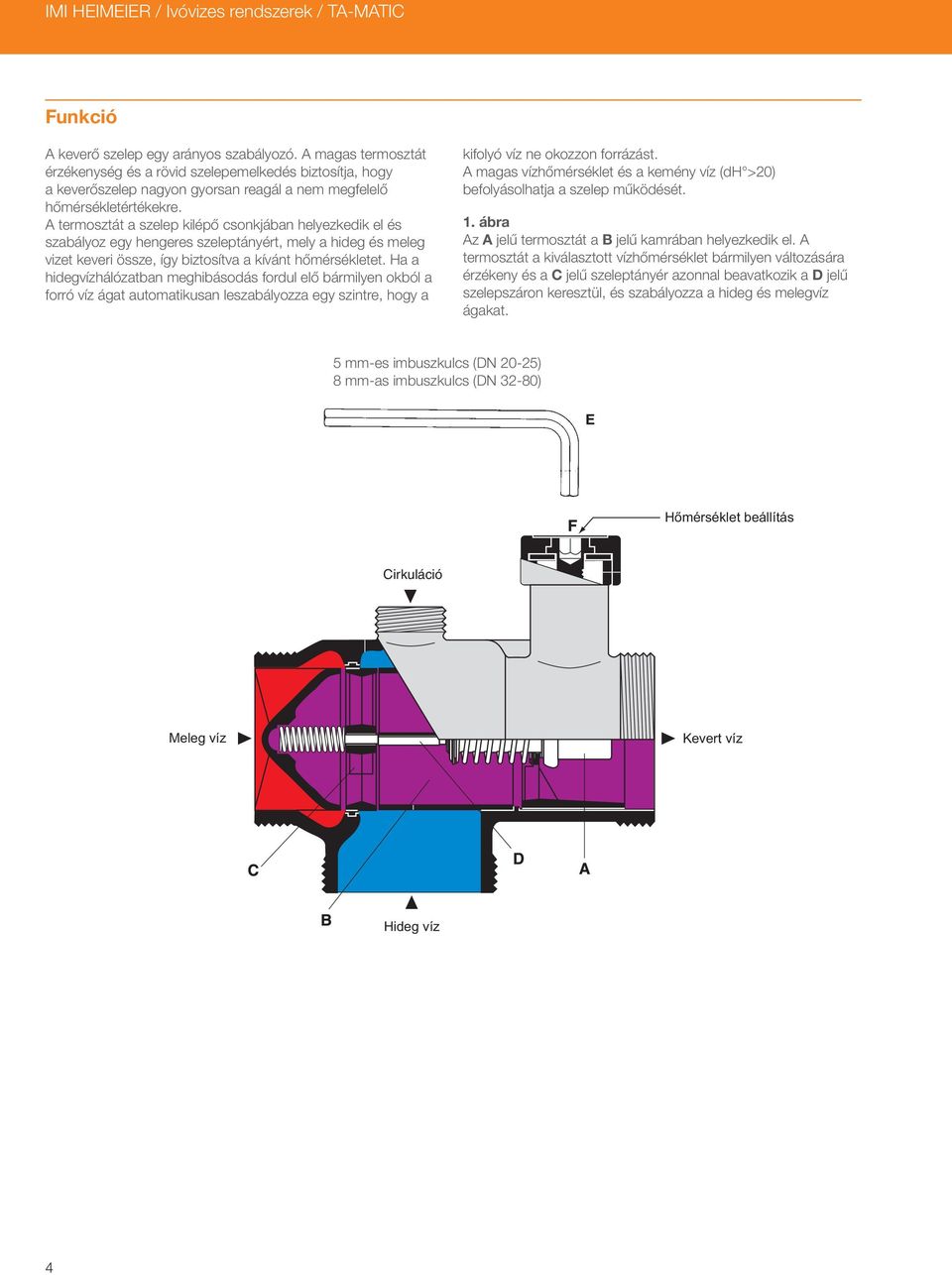

4 IMI HEIMEIER / Ivóvizes rendszerek / TA-MATIC Funkció A keverő szelep egy arányos szabályozó. A magas termosztát érzékenység és a rövid szelepemelkedés biztosítja, hogy a keverőszelep nagyon gyorsan reagál a nem megfelelő hőmérsékletértékekre. A termosztát a szelep kilépő csonkjában helyezkedik el és szabályoz egy hengeres szeleptányért, mely a hideg és meleg vizet keveri össze, így biztosítva a kívánt hőmérsékletet. Ha a hidegvízhálózatban meghibásodás fordul elő bármilyen okból a forró víz ágat automatikusan leszabályozza egy szintre, hogy a kifolyó víz ne okozzon forrázást. A magas vízhőmérséklet és a kemény víz (dh >20) befolyásolhatja a szelep működését. 1. ábra Az A jelű termosztát a B jelű kamrában helyezkedik el. A termosztát a kiválasztott vízhőmérséklet bármilyen változására érzékeny és a C jelű szeleptányér azonnal beavatkozik a D jelű szelepszáron keresztül, és szabályozza a hideg és melegvíz ágakat. 5 mm-es imbuszkulcs (DN 20-25) 8 mm-as imbuszkulcs (DN 32-80) Hőmérséklet beállítás Cirkuláció Meleg víz Kevert víz Hideg víz 4

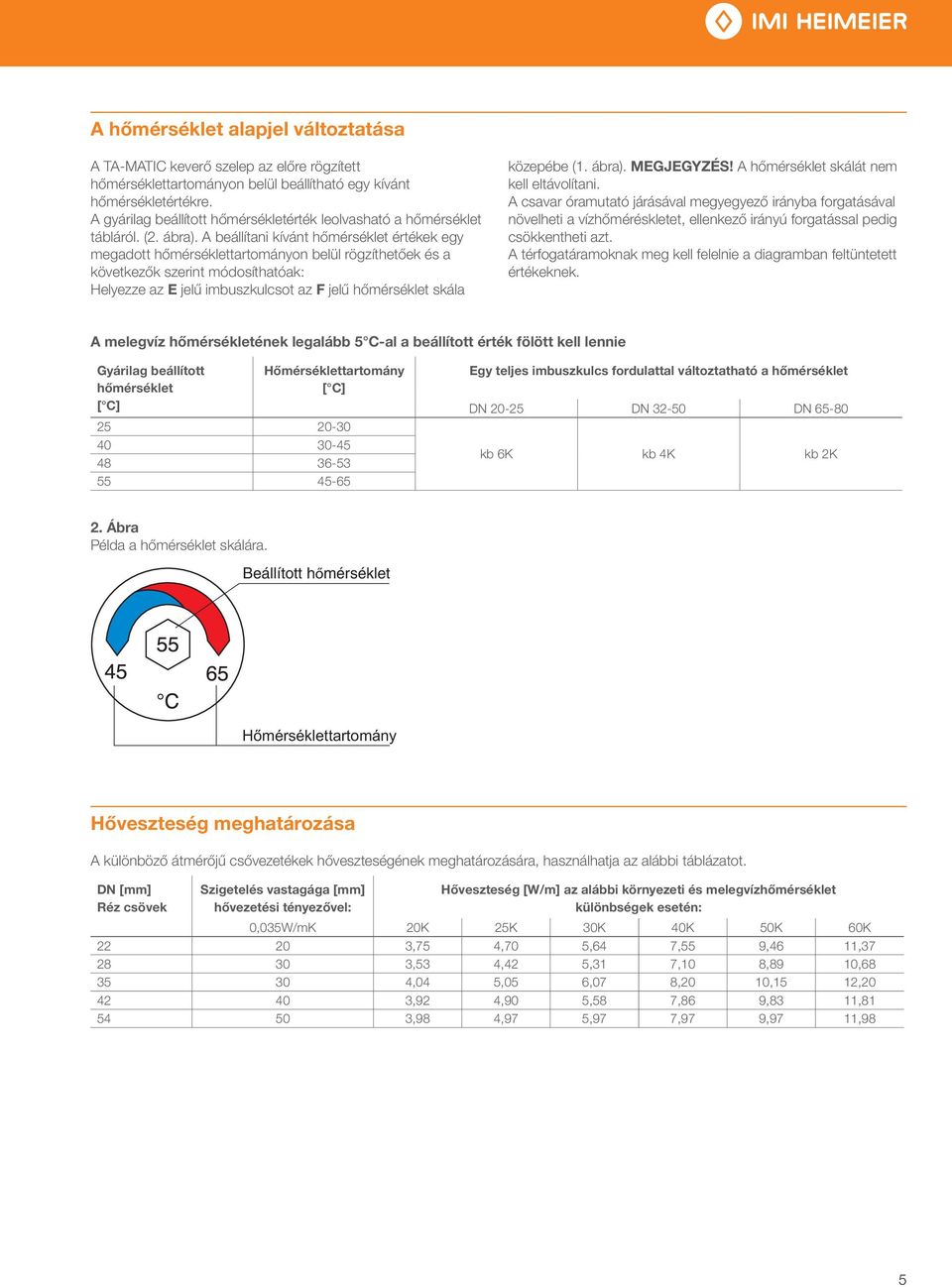

5 A hőmérséklet alapjel változtatása A TA-MATIC keverő szelep az előre rögzített hőmérséklettartományon belül beállítható egy kívánt hőmérsékletértékre. A gyárilag beállított hőmérsékletérték leolvasható a hőmérséklet tábláról. (2. ábra). A beállítani kívánt hőmérséklet értékek egy megadott hőmérséklettartományon belül rögzíthetőek és a következők szerint módosíthatóak: Helyezze az E jelű imbuszkulcsot az F jelű hőmérséklet skála közepébe (1. ábra). MEGJEGYZÉS! A hőmérséklet skálát nem kell eltávolítani. A csavar óramutató járásával megyegyező irányba forgatásával növelheti a vízhőméréskletet, ellenkező irányú forgatással pedig csökkentheti azt. A térfogatáramoknak meg kell felelnie a diagramban feltüntetett értékeknek. A melegvíz hőmérsékletének legalább 5 C-al a beállított érték fölött kell lennie Gyárilag beállított hőmérséklet [ C] Hőmérséklettartomány [ C] Egy teljes imbuszkulcs fordulattal változtatható a hőmérséklet DN DN DN kb 6K kb 4K kb 2K 2. Ábra Példa a hőmérséklet skálára. Beállított hőmérséklet Hőmérséklettartomány Hőveszteség meghatározása A különböző átmérőjű csővezetékek hőveszteségének meghatározására, használhatja az alábbi táblázatot. DN [mm] Réz csövek Szigetelés vastagága [mm] hővezetési tényezővel: Hőveszteség [W/m] az alábbi környezeti és melegvízhőmérséklet különbségek esetén: 0,035W/mK 20K 25K 30K 40K 50K 60K ,75 4,70 5,64 7,55 9,46 11, ,53 4,42 5,31 7,10 8,89 10, ,04 5,05 6,07 8,20 10,15 12, ,92 4,90 5,58 7,86 9,83 11, ,98 4,97 5,97 7,97 9,97 11,98 5

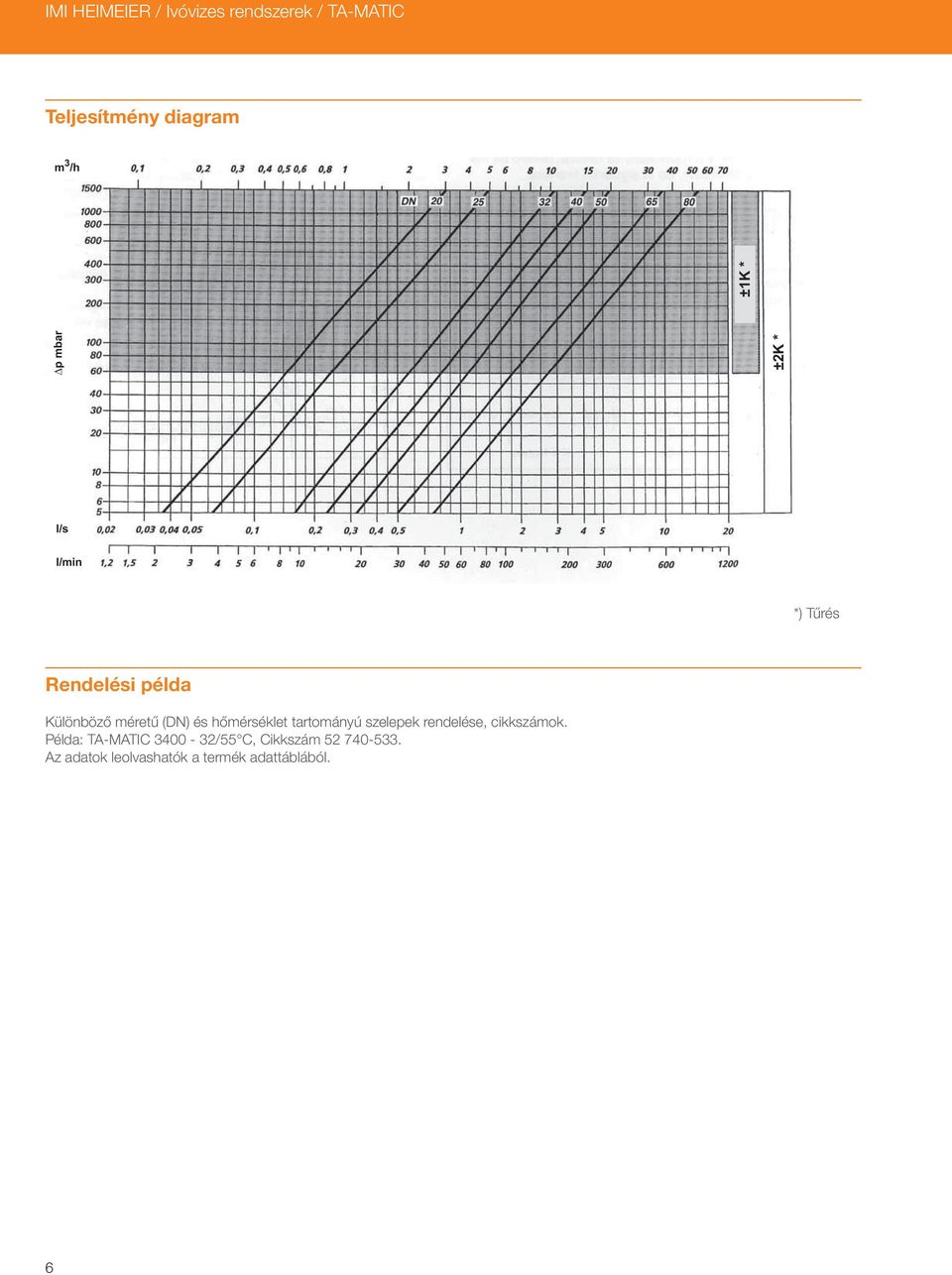

6 IMI HEIMEIER / Ivóvizes rendszerek / TA-MATIC Teljesítmény diagram m 3 /h Δp mbar ±2K * ±1K * l/s l/min *) Tűrés Rendelési példa Különböző méretű (DN) és hőmérséklet tartományú szelepek rendelése, cikkszámok. Példa: TA-MATIC /55 C, Cikkszám Az adatok leolvashatók a termék adattáblából. 6

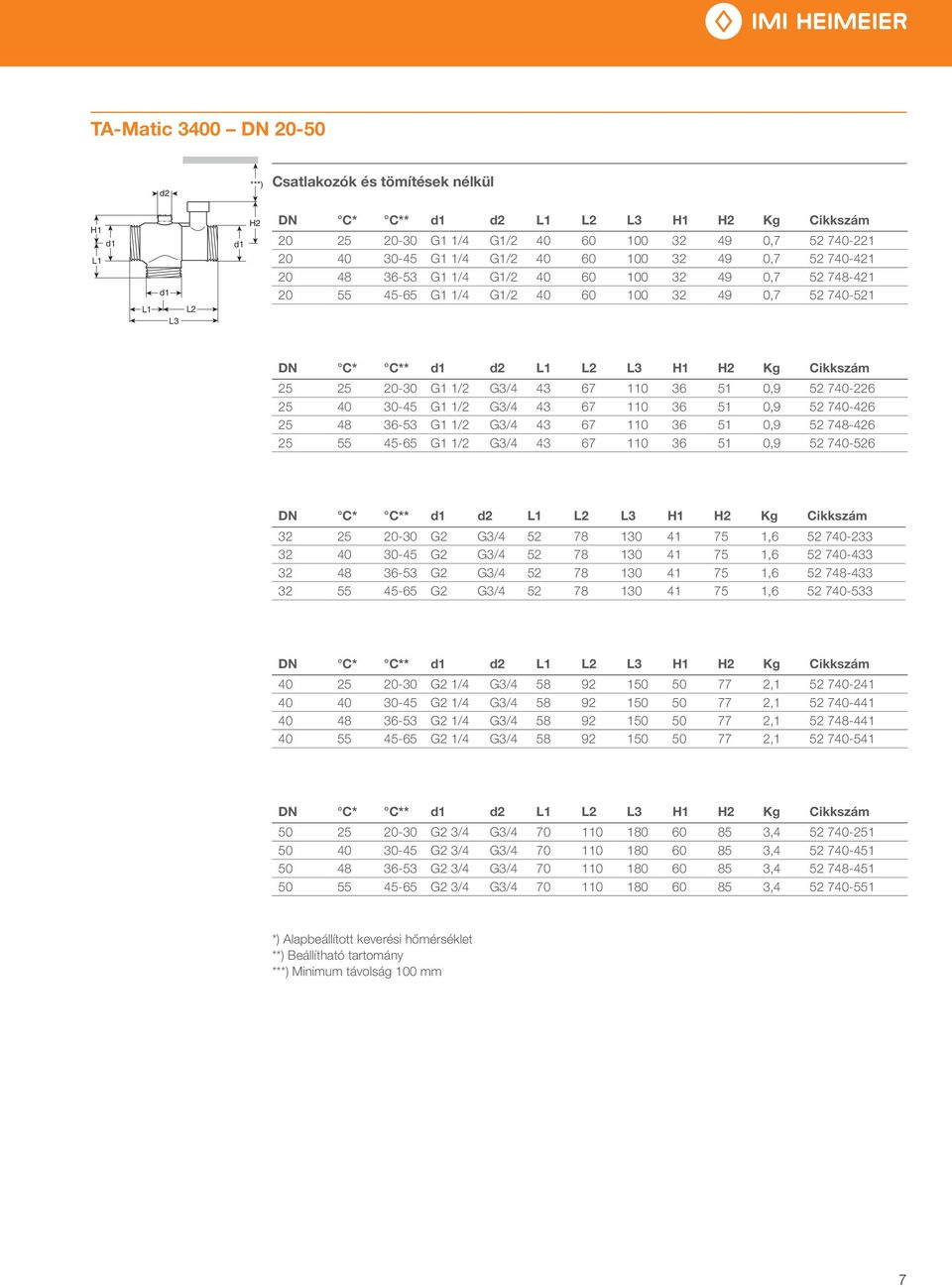

7 TA-Matic 3400 DN d2 ***) Csatlakozók és tömítések nélkül H1 L1 d1 L1 d1 L3 L2 d1 H G1 1/4 G1/ , G1 1/4 G1/ , G1 1/4 G1/ , G1 1/4 G1/ , G1 1/2 G3/ , G1 1/2 G3/ , G1 1/2 G3/ , G1 1/2 G3/ , G2 G3/ , G2 G3/ , G2 G3/ , G2 G3/ , G2 1/4 G3/ , G2 1/4 G3/ , G2 1/4 G3/ , G2 1/4 G3/ , G2 3/4 G3/ , G2 3/4 G3/ , G2 3/4 G3/ , G2 3/4 G3/ , *) Alapbeállított keverési hőmérséklet **) Beállítható tartomány ***) Minimum távolság 100 mm 7

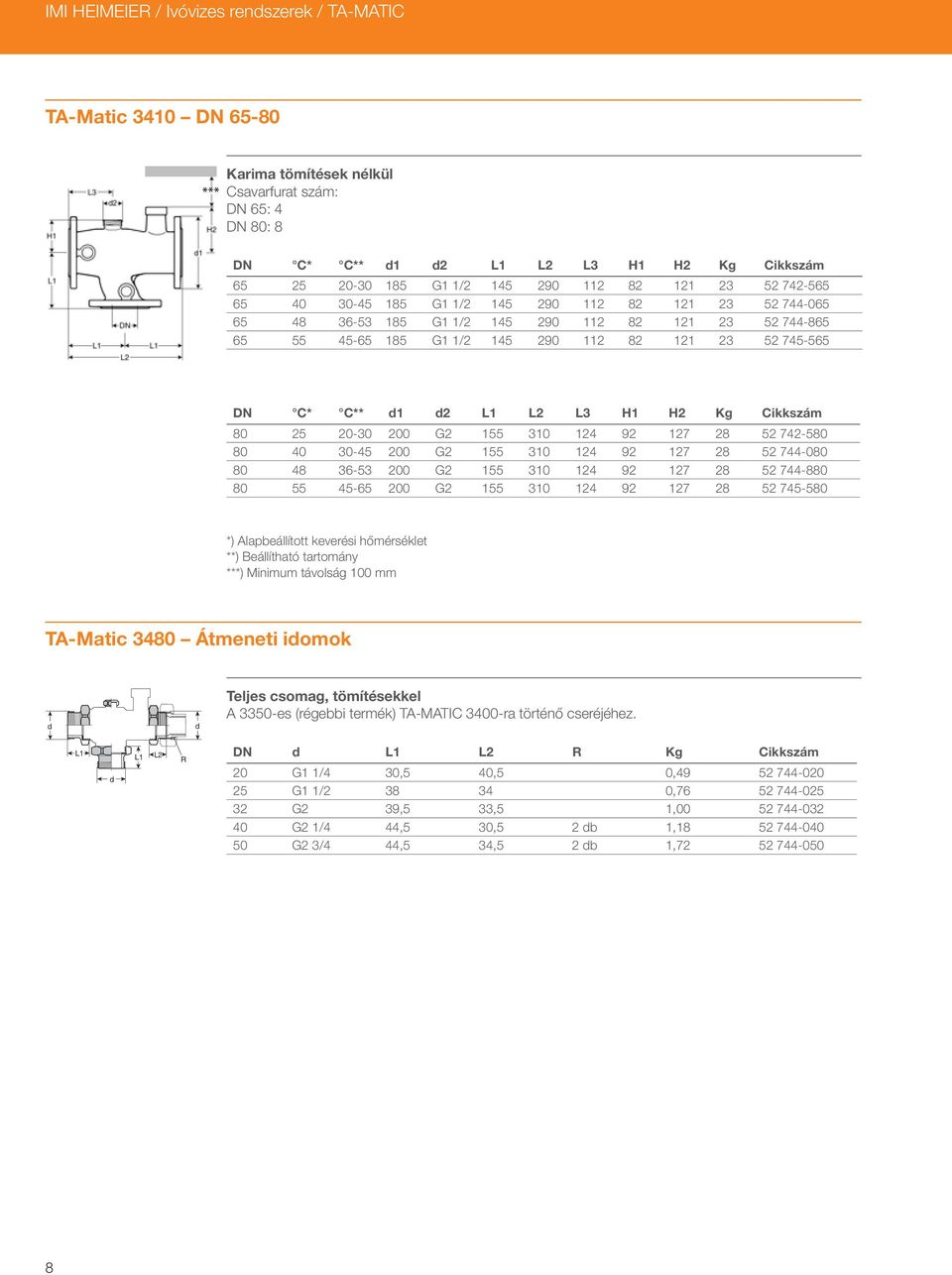

8 IMI HEIMEIER / Ivóvizes rendszerek / TA-MATIC TA-Matic 3410 DN *** Karima tömítések nélkül Csavarfurat szám: DN 65: 4 DN 80: G1 1/ G1 1/ G1 1/ G1 1/ G G G G *) Alapbeállított keverési hőmérséklet **) Beállítható tartomány ***) Minimum távolság 100 mm TA-Matic 3480 Átmeneti idomok d d Teljes csomag, tömítésekkel A 3350-es (régebbi termék) TA-MATIC 3400-ra történő cseréjéhez. L1 d L1 L2 R DN d L1 L2 R Kg Cikkszám 20 G1 1/4 30,5 40,5 0, G1 1/ , G2 39,5 33,5 1, G2 1/4 44,5 30,5 2 db 1, G2 3/4 44,5 34,5 2 db 1,

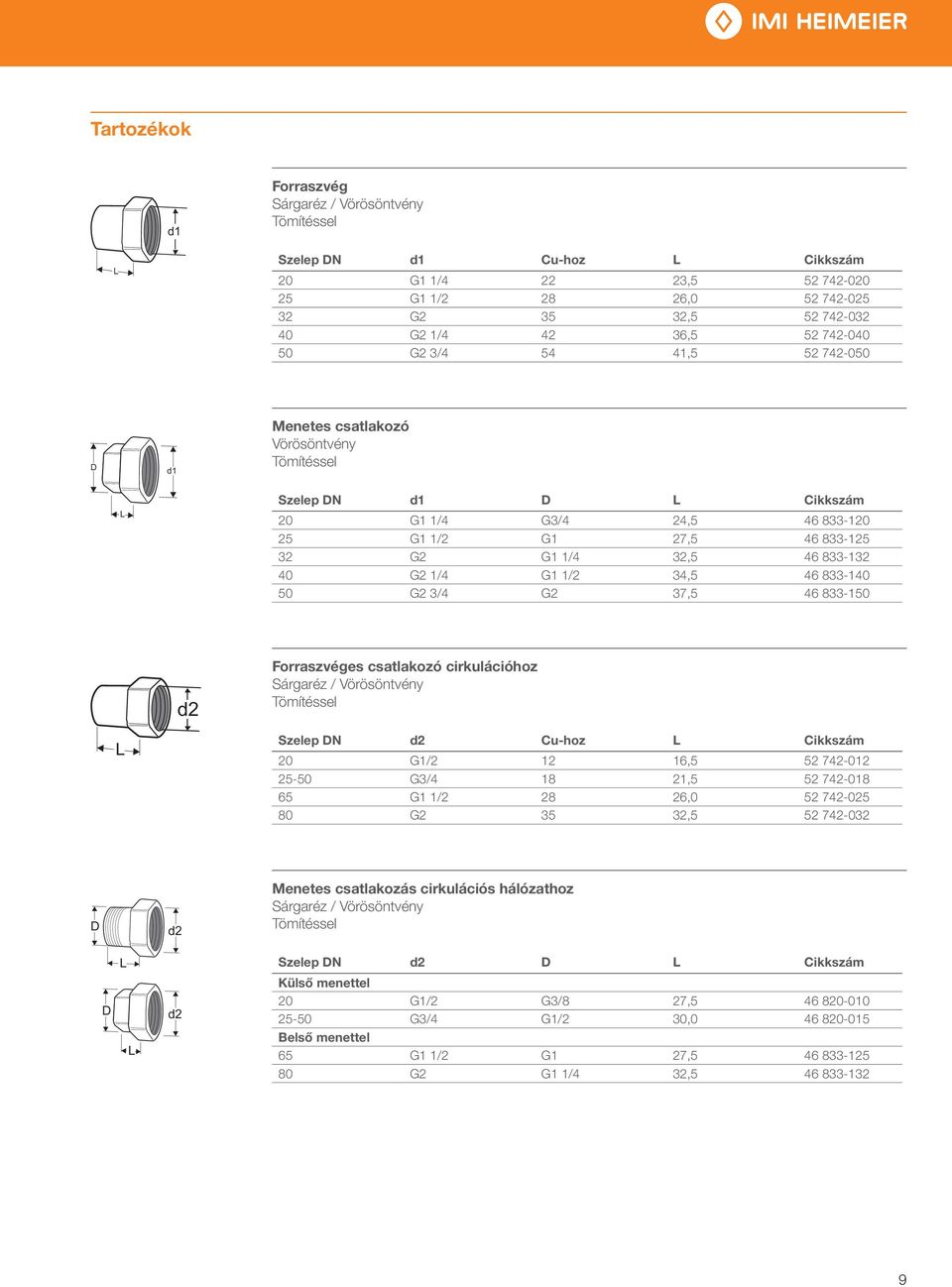

9 Tartozékok d1 Forraszvég Sárgaréz / Vörösöntvény Tömítéssel L Szelep DN d1 Cu-hoz L Cikkszám 20 G1 1/ , G1 1/ , G , G2 1/ , G2 3/ , D d1 Menetes csatlakozó Vörösöntvény Tömítéssel L Szelep DN d1 D L Cikkszám 20 G1 1/4 G3/4 24, G1 1/2 G1 27, G2 G1 1/4 32, G2 1/4 G1 1/2 34, G2 3/4 G2 37, d2 Forraszvéges csatlakozó cirkulációhoz Sárgaréz / Vörösöntvény Tömítéssel L Szelep DN d2 Cu-hoz L Cikkszám 20 G1/ , G3/ , G1 1/ , G , D d2 Menetes csatlakozás cirkulációs hálózathoz Sárgaréz / Vörösöntvény Tömítéssel D L L d2 Szelep DN d2 D L Cikkszám Külső menettel 20 G1/2 G3/8 27, G3/4 G1/2 30, Belső menettel 65 G1 1/2 G1 27, G2 G1 1/4 32,

10 IMI HEIMEIER / Ivóvizes rendszerek / TA-MATIC Kupak a cirkulációs csatlakozás lezárására, ha arra nincsen szükség. Tömítéssel d2 Szelep DN Cikkszám G1/2 DN G3/4 DN G1 1/2 DN G2 DN TA-Matic 3400 tömítőkészlet A tömítőkészlet 3 tömítést és 1 műanyag csőbetétet tartalmaz a fő csatlakozásokhoz. Szelep DN Cikkszám A IMI Hydronic Engineering fenntartja a jelen dokumentumban szereplő termékek, termékleírások, fényképek, ábrák és diagramok előzetes bejelentés vagy indok nélkül történő módosításának jogát. A termékeinkkel és a termékleírásokkal kapcsolatos naprakész információkért látogasson el a internetes oldalra HU TA-MATIC
