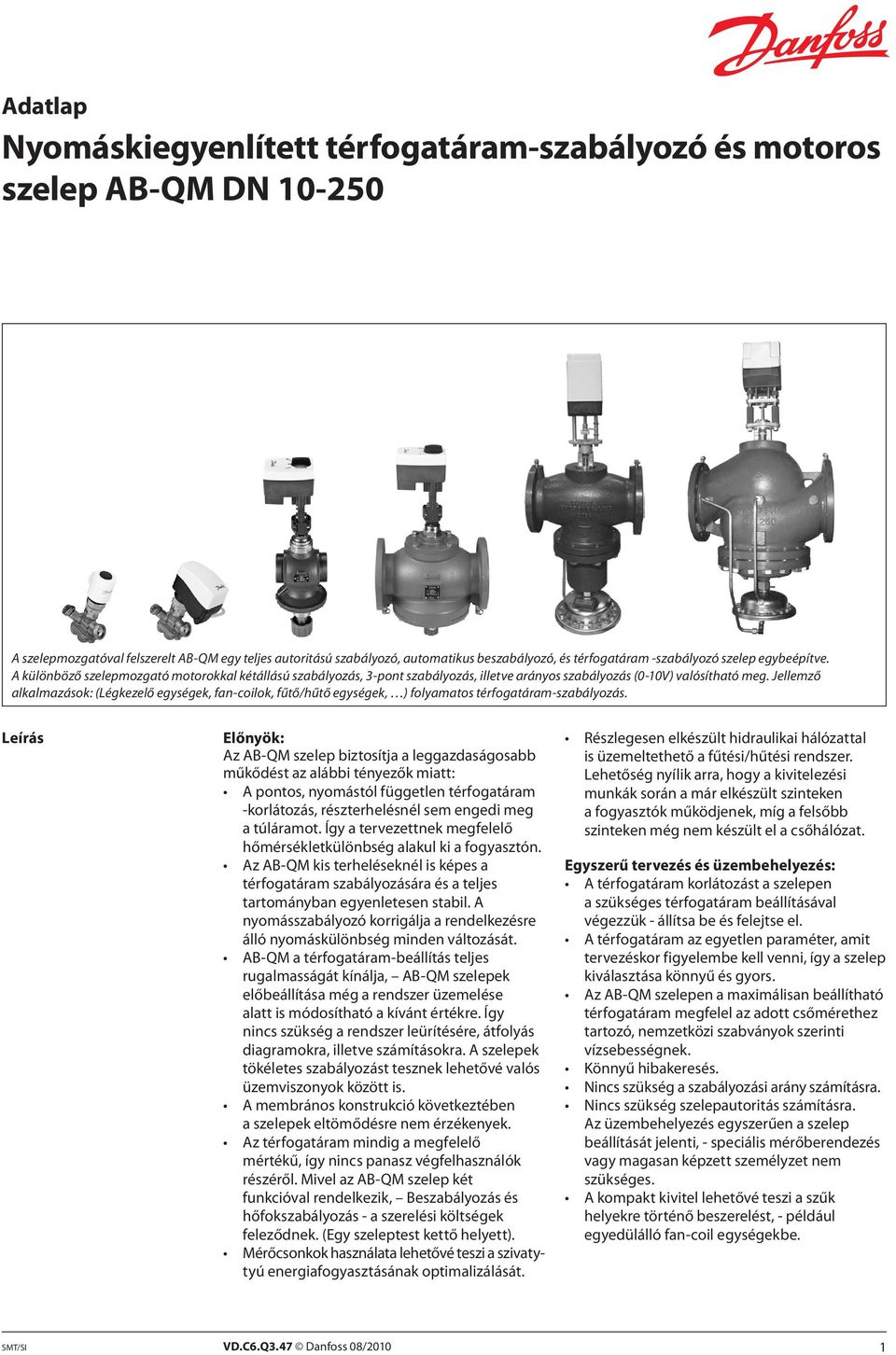

1 Adatlap Nyomáskiegyenlített térfogatáram-szabályozó és motoros szelep AB-QM DN A szelepmozgatóval felszerelt AB-QM egy teljes autoritású szabályozó, automatikus beszabályozó, és térfogatáram -szabályozó szelep egybeépítve. A különböző szelepmozgató motorokkal kétállású szabályozás, 3-pont szabályozás, illetve arányos szabályozás (0-10V) valósítható meg. Jellemző alkalmazások: (Légkezelő egységek, fan-coilok, fűtő/hűtő egységek, ) folyamatos térfogatáram-szabályozás. Leírás Előnyök: Az AB-QM szelep biztosítja a leggazdaságosabb műkődést az alábbi tényezők miatt: A pontos, nyomástól független térfogatáram -korlátozás, részterhelésnél sem engedi meg a túláramot. Így a tervezettnek megfelelő hőmérsékletkülönbség alakul ki a fogyasztón. Az AB-QM kis terheléseknél is képes a térfogatáram szabályozására és a teljes tartományban egyenletesen stabil. A nyomásszabályozó korrigálja a rendelkezésre álló nyomáskülönbség minden változását. AB-QM a térfogatáram-beállítás teljes rugalmasságát kínálja, AB-QM szelepek előbeállítása még a rendszer üzemelése alatt is módosítható a kívánt értékre. Így nincs szükség a rendszer leürítésére, átfolyás diagramokra, illetve számításokra. A szelepek tökéletes szabályozást tesznek lehetővé valós üzemviszonyok között is. A membrános konstrukció következtében a szelepek eltömődésre nem érzékenyek. Az térfogatáram mindig a megfelelő mértékű, így nincs panasz végfelhasználók részéről. Mivel az AB-QM szelep két funkcióval rendelkezik, Beszabályozás és hőfokszabályozás - a szerelési költségek feleződnek. (Egy szeleptest kettő helyett). Mérőcsonkok használata lehetővé teszi a szivatytyú energiafogyasztásának optimalizálását. Részlegesen elkészült hidraulikai hálózattal is üzemeltethető a fűtési/hűtési rendszer. Lehetőség nyílik arra, hogy a kivitelezési munkák során a már elkészült szinteken a fogyasztók működjenek, míg a felsőbb szinteken még nem készült el a csőhálózat. Egyszerű tervezés és üzembehelyezés: A térfogatáram korlátozást a szelepen a szükséges térfogatáram beállításával végezzük - állítsa be és felejtse el. A térfogatáram az egyetlen paraméter, amit tervezéskor figyelembe kell venni, így a szelep kiválasztása könnyű és gyors. Az AB-QM szelepen a maximálisan beállítható térfogatáram megfelel az adott csőmérethez tartozó, nemzetközi szabványok szerinti vízsebességnek. Könnyű hibakeresés. Nincs szükség a szabályozási arány számításra. Nincs szükség szelepautoritás számításra. Az üzembehelyezés egyszerűen a szelep beállítását jelenti, - speciális mérőberendezés vagy magasan képzett személyzet nem szükséges. A kompakt kivitel lehetővé teszi a szűk helyekre történő beszerelést, - például egyedülálló fan-coil egységekbe. 1

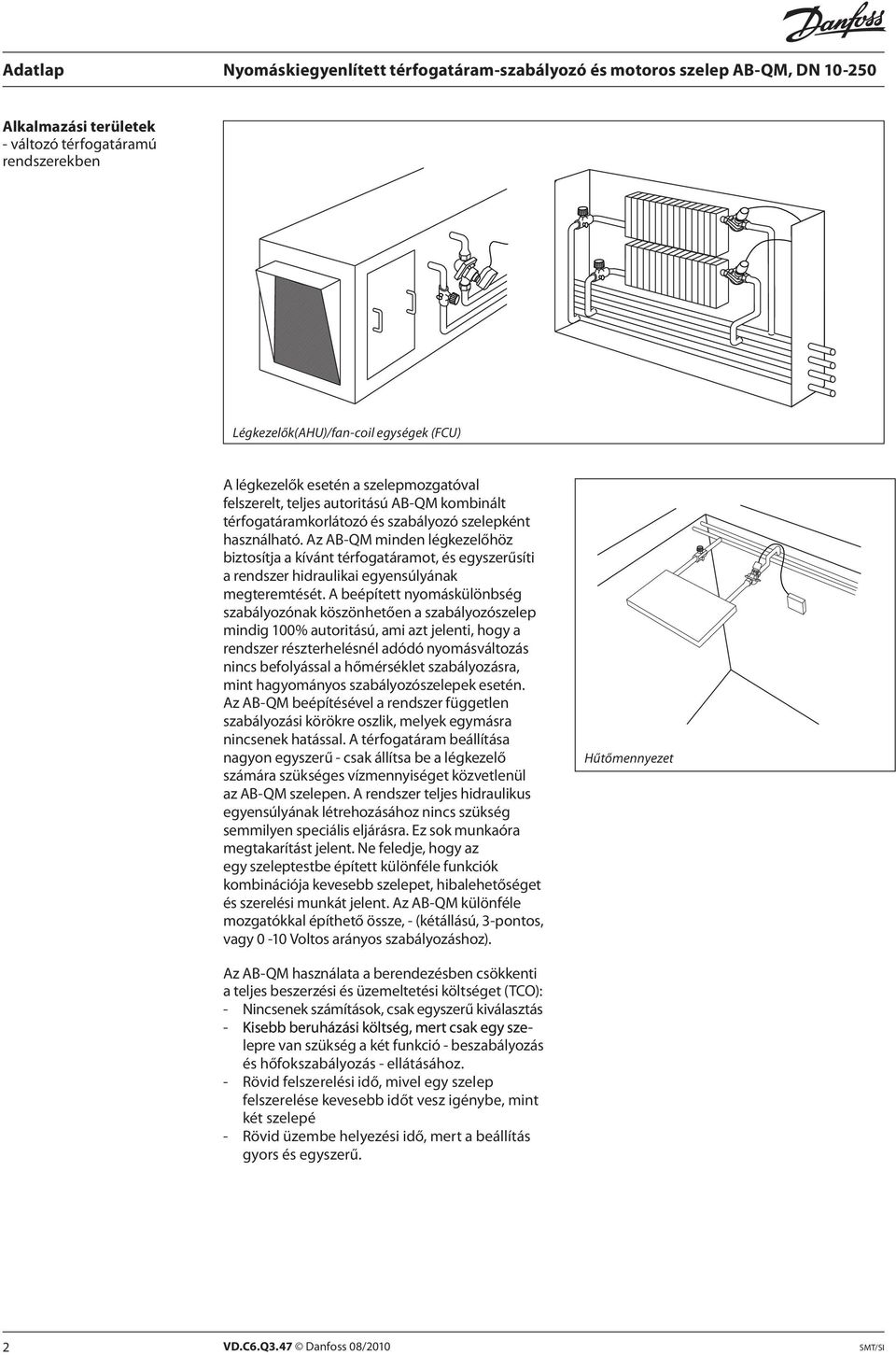

2 Alkalmazási területek - változó térfogatáramú rendszerekben Légkezelők(AHU)/fan-coil egységek (FCU) A légkezelők esetén a szelepmozgatóval felszerelt, teljes autoritású AB-QM kombinált térfogatáramkorlátozó és szabályozó szelepként használható. Az AB-QM minden légkezelőhöz biztosítja a kívánt térfogatáramot, és egyszerűsíti a rendszer hidraulikai egyensúlyának megteremtését. A beépített nyomáskülönbség szabályozónak köszönhetően a szabályozószelep mindig 100% autoritású, ami azt jelenti, hogy a rendszer részterhelésnél adódó nyomásváltozás nincs befolyással a hőmérséklet szabályozásra, mint hagyományos szabályozószelepek esetén. Az AB-QM beépítésével a rendszer független szabályozási körökre oszlik, melyek egymásra nincsenek hatással. A térfogatáram beállítása nagyon egyszerű - csak állítsa be a légkezelő számára szükséges vízmennyiséget közvetlenül az AB-QM szelepen. A rendszer teljes hidraulikus egyensúlyának létrehozásához nincs szükség semmilyen speciális eljárásra. Ez sok munkaóra megtakarítást jelent. Ne feledje, hogy az egy szeleptestbe épített különféle funkciók kombinációja kevesebb szelepet, hibalehetőséget és szerelési munkát jelent. Az AB-QM különféle mozgatókkal építhető össze, - (kétállású, 3-pontos, vagy 0-10 Voltos arányos szabályozáshoz). Hűtőmennyezet Az AB-QM használata a berendezésben csökkenti a teljes beszerzési és üzemeltetési költséget (TCO): - Nincsenek számítások, csak egyszerű kiválasztás - Kisebb beruházási költség, mert csak egy szelepre van szükség a két funkció - beszabályozás és hőfokszabályozás - ellátásához. - Rövid felszerelési idő, mivel egy szelep felszerelése kevesebb időt vesz igénybe, mint két szelepé - Rövid üzembe helyezési idő, mert a beállítás gyors és egyszerű. 2

3 Alkalmazási területek - állandó térfogatáramú rendszerekben Egycsöves fűtési rendszereknél az AB-QM automatikus térfogatáram korlátozóként minden strangba beépíthető. Az AB-QM a beállított értékre korlátozza a vízáramot, így automatikusan megvalósítja a rendszer hidraulikai egyensúlyát. Az AB-QM szelepnek még számos más alkalmazási lehetősége van. Mindig alkalmazható, amikor egy automatikus térfogatáram-szabályozóra, vagy egy teljes autoritású szabályozó szelepre van szükség. Például hűtő/fűtő rendszerek, vagy kis hőközpontok esetén. Megjegyzés: További alkalmazási példák igényelhetők a helyi Danfoss képviselettől. 3

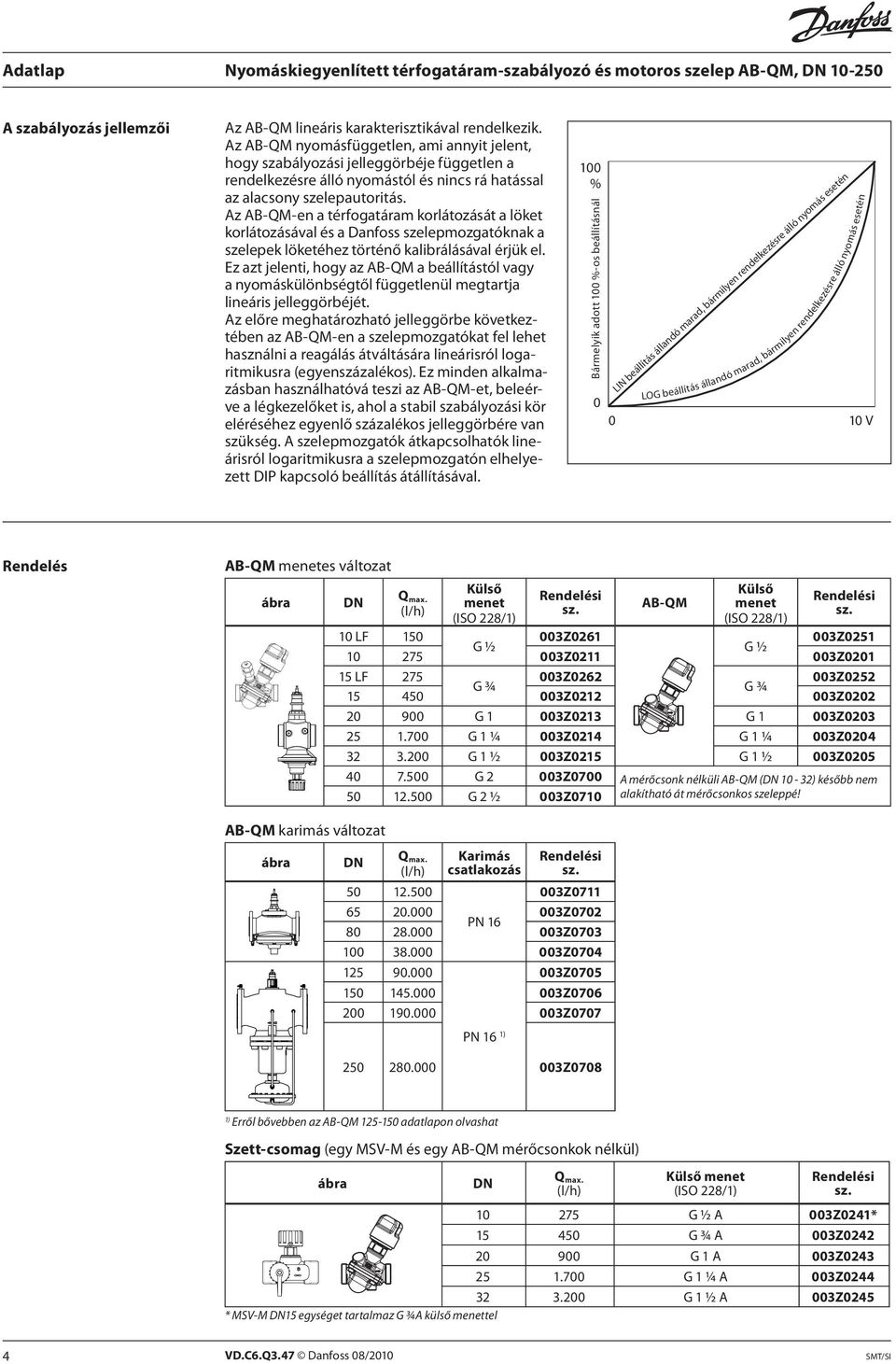

4 A szabályozás jellemzői Az AB-QM lineáris karakterisztikával rendelkezik. Az AB-QM nyomásfüggetlen, ami annyit jelent, hogy szabályozási jelleggörbéje független a rendelkezésre álló nyomástól és nincs rá hatással az alacsony szelepautoritás. Az AB-QM-en a térfogatáram korlátozását a löket korlátozásával és a Danfoss szelepmozgatóknak a szelepek löketéhez történő kalibrálásával érjük el. Ez azt jelenti, hogy az AB-QM a beállítástól vagy a nyomáskülönbségtől függetlenül megtartja lineáris jelleggörbéjét. Az előre meghatározható jelleggörbe következtében az AB-QM-en a szelepmozgatókat fel lehet használni a reagálás átváltására lineárisról logaritmikusra (egyenszázalékos). Ez minden alkalmazásban használhatóvá teszi az AB-QM-et, beleérve a légkezelőket is, ahol a stabil szabályozási kör eléréséhez egyenlő százalékos jelleggörbére van szükség. A szelepmozgatók átkapcsolhatók lineárisról logaritmikusra a szelepmozgatón elhelyezett DIP kapcsoló beállítás átállításával. 100 % Bármelyik adott 100 %-os beállításnál LIN beállítás állandó marad, bármilyen rendelkezésre álló nyomás esetén LOG beállítás állandó marad, bármilyen rendelkezésre álló nyomás esetén V Rendelés AB-QM menetes változat ábra DN Q max. (l/h) Külső menet (ISO 228/1) Rendelési sz. AB-QM Külső menet (ISO 228/1) Rendelési sz. 10 LF Z Z0251 G ½ G ½ Z Z LF Z Z0252 G ¾ G ¾ Z Z G 1 003Z0213 G 1 003Z G 1 ¼ 003Z0214 G 1 ¼ 003Z G 1 ½ 003Z0215 G 1 ½ 003Z G 2 003Z0700 A mérőcsonk nélküli AB-QM (DN 10-32) később nem G 2 ½ 003Z0710 alakítható át mérőcsonkos szeleppé! AB-QM karimás változat ábra DN Q max. (l/h) Karimás csatlakozás Rendelési sz Z Z0702 PN Z Z Z Z Z0707 PN 16 1) Z0708 1) Erről bővebben az AB-QM adatlapon olvashat Szett-csomag (egy MSV-M és egy AB-QM mérőcsonkok nélkül) ábra DN Q max. (l/h) Külső menet (ISO 228/1) Rendelési sz G ½ A 003Z0241* G ¾ A 003Z G 1 A 003Z G 1 ¼ A 003Z G 1 ½ A 003Z0245 * MSV-M DN15 egységet tartalmaz G ¾A külső menettel 4

5 Rendelés (folytatás) Tartozékok és pótalkatrészek Type Csatlakozó csavarzat (1 db) Hegesztő toldat (1 db) Toldat készlet forrasztáshoz (2 hollandi, 2 tömítés, 2 forraszvég) Biztosítógyűrű beállítás korlátozására Csőhöz Kézi elzáró és védő kupak (max. zárási nyomás 16 bar) Kézi elzáró - műanyag (max. zárási nyomás 1 bar) fogantyú AB-QM (a részleteket lásd a használati útmutatóban) Megjegyzések Szelephez Rendelési sz. R 3/8 DN Z0231 R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 R 11/2 DN Z0279 R 2 DN Z0278 DN Z0226 DN Z0227 hegesztés. DN Z0228 DN Z0229 DN Z0270 DN Z x1 mm DN Z x1 mm DN Z7017 DN DN DN Z Z Z Z Z ±0.3 Zárási pont (méret) a DN 10 - DN 32 méreteknél Az AB-QM szelep és az elektromos mozgató kombinációk (AB-QM DN ) Szeleptípus Szelepemelkedés (mm) TWA-Z 2) AMI 140 ABNM-Z 082F1226 NC, 230 V AMV 110 NL AME 110 NL 3) AME 15 QM Ajánlott rendelési számok (a részleteket lásd a szelepmozgatók adatlapjain) 082H8048 AMI V, 12 s/mm, 2-pont szabályozás 082F1094 Termomotor 24 V (0-0 V) 082F1072 Adapter AB-QM-hez (M30 1.5) 082H8056 AMV 110 NL 24 V, 24 s/mm, 3-pont szabályozás 082H8057 AME 110 NL 24 V, 24 s/mm, 0-10 V 082H3075 AME 15 QM 24 V, 11 s/mm, 0-10 V DN ü ü ü ü - DN 25, ü 1) ü ü 4) ü - DN 40, ü DN ü 1) a Q max 60%-áig 2) Figyelem! Csak ez a típusú TWA szelepmozgató használható az AB-QM szelephez. 3) Az ajánlott minimális AB-QM beállítás 20% 4) a Q max 80%-áig Megjegyzés: Az AB-QM egységekhez rendelkezésre álló szelepmozgatókkal kapcsolatban lépjen kapcsolatba a helyi Danfoss képviselettel. Az AB-QM szelep és az elektromos mozgató kombinációk (AB-QM DN ) Szeleptípus Szelepemelkedés (mm) AME 55 QM AME 85 QM Ajánlott rendelési számok (a részleteket lásd a szelepmozgatók adatlapjain) 082H V, 8 s/mm, 0-10 V DN ü DN ü 082G V, 8 s/mm, 0-10 V DN ü DN ü Mindegyik AB-QM szelep üzemi nyomása 4 bar. Zárónyomás az összes mozgatóhoz: 6 bar. Megjegyzés: Az AB-QM egységekhez rendelkezésre álló szelepmozgatókkal kapcsolatban lépjen kapcsolatba a helyi Danfoss képviselettel. 5

6 Műszaki adatok AB-QM (menetes változat) Névleges átmérő Tartomány Q min (20 %) 3) DN 10 Low Flow Low Flow Q min (40 %) 3) l/h Q max (100 %) Nyomáskülönbség 1) kpa Névleges nyomás PN 16 Szabályozási tartomány Szabályozó szelep karakterisztikája Szivárgás az IEC 534 szabvány szerint Az elzáró funkcióhoz Az IEC 534 szabvány szerint a szabályozási tartomány a végtelenbe tart, mivel a szelep lineáris karakterisztikájú. Lineáris, -a mozgató által egyenszázalékossá változtatható. Nem látható szivárgás (100N esetén) Az ISO 5208 A osztálynak megfelelően nincs látható szivárgás a kv max.0.05 % -a 500 N záróerőnél Víz és vízzel kevert hűtőfolyadék a zárt fűtő- és hűtőrendszerek számára a DIN EN alapján kialakított I-es típusú rendszernek megfelelően. Hőhordozó közeg A DIN EN alapján kialakított, I-es típusú rendszerben történő használatra megfelelő védő intézkedéseket tettünk. A VDI részének előírásait figyelembe vettük. Közeghőmérséklet C Szelepemelkedés mm Csatlakozás Vízzel érintkező anyagok külső menetes G ½ G ½ G ¾ G ¾ G 1 G 1¼ G 1½ G 2 G 2½ (ISO 228/1) szelepmozgató M Danfoss szabvány szerint Szeleptestek Sárgaréz (CuZn40Pb2 - CW 617N) Membránok és O -gyűrűk EPDM Rugók W.Nr , W.Nr Szürkeöntvény EN-GJL-250(GG25) Szelepkúp (Pc) W.Nr CuZn40Pb3 - CW 614N, W.Nr Szelepülék (Pc) EPDM W.Nr Szelepkúp (Cv) CuZn40Pb3 - CW 614N Szelepülék (Cv) CuZn40Pb2 - CW 617N W.Nr Csavar Lapos tömítés Tömítőanyag (csak mérőcsonkokkal ellátott szelepeknél) Vízzel nem érintkező anyagok Rozsdamentes acél (A2) NBR Dimetilakrilát észter Vízzel nem érintkező POM - Műanyag alkatrészek Betétek és külső csavarok CuZn39Pb3 - CW 614N; W.Nr ; W.Nr ) Δp = (P1 P3) min~max 2) az alkalmassággal és a használattal kapcsolatban, különösen oxigén szempontjából nem tömör rendszerek esetében, kérjük, ügyeljen a hűtőfolyadék gyártójának utasításaira. 3) A Q min értéknél kisebb térfogatáram-korlátozás is lehetséges. A térfogatáram-korlátozástól függetlenül a szelep képes arányos szabályozásra, a beállítás 0 %-áig. Pc - nyomásszabályozó egység Cv - szabályozószelep egység 6

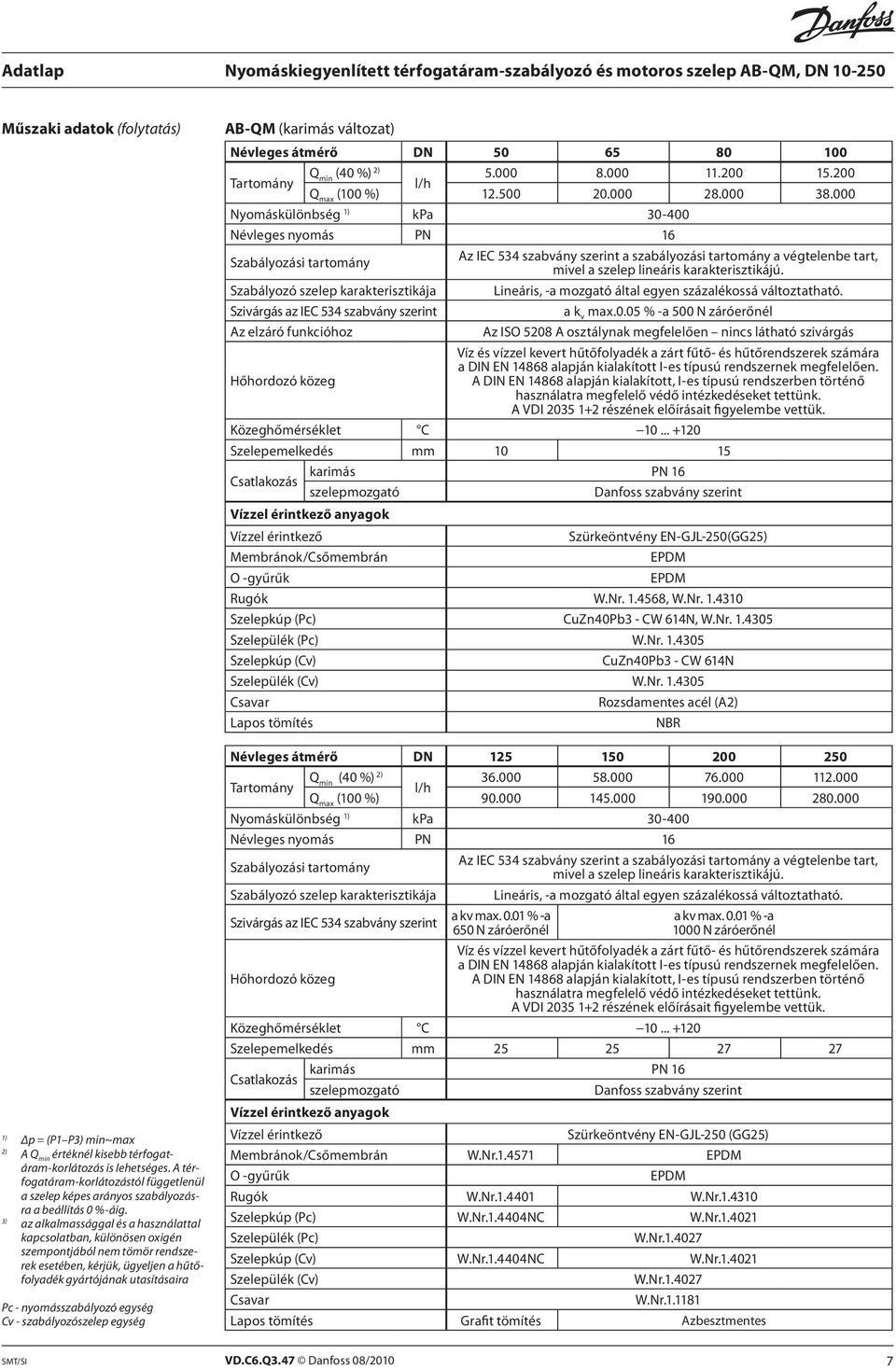

7 Műszaki adatok (folytatás) 1) Δp = (P1 P3) min~max 2) A Q min értéknél kisebb térfogatáram-korlátozás is lehetséges. A térfogatáram-korlátozástól függetlenül a szelep képes arányos szabályozásra a beállítás 0 %-áig. 3) az alkalmassággal és a használattal kapcsolatban, különösen oxigén szempontjából nem tömör rendszerek esetében, kérjük, ügyeljen a hűtőfolyadék gyártójának utasításaira Pc - nyomásszabályozó egység Cv - szabályozószelep egység AB-QM (karimás változat) Névleges átmérő DN Tartomány Q min (40 %) 2) l/h Q max (100 %) Nyomáskülönbség 1) kpa Névleges nyomás PN 16 Szabályozási tartomány Az IEC 534 szabvány szerint a szabályozási tartomány a végtelenbe tart, mivel a szelep lineáris karakterisztikájú. Szabályozó szelep karakterisztikája Lineáris, -a mozgató által egyen százalékossá változtatható. Szivárgás az IEC 534 szabvány szerint a k v max.0.05 % -a 500 N záróerőnél Az elzáró funkcióhoz Az ISO 5208 A osztálynak megfelelően nincs látható szivárgás Víz és vízzel kevert hűtőfolyadék a zárt fűtő- és hűtőrendszerek számára a DIN EN alapján kialakított I-es típusú rendszernek megfelelően. Hőhordozó közeg A DIN EN alapján kialakított, I-es típusú rendszerben történő használatra megfelelő védő intézkedéseket tettünk. A VDI részének előírásait figyelembe vettük. Közeghőmérséklet C Szelepemelkedés mm Csatlakozás karimás PN 16 szelepmozgató Danfoss szabvány szerint Vízzel érintkező anyagok Vízzel érintkező Szürkeöntvény EN-GJL-250(GG25) Membránok/Csőmembrán EPDM O -gyűrűk EPDM Rugók W.Nr , W.Nr Szelepkúp (Pc) CuZn40Pb3 - CW 614N, W.Nr Szelepülék (Pc) W.Nr Szelepkúp (Cv) CuZn40Pb3 - CW 614N Szelepülék (Cv) W.Nr Csavar Rozsdamentes acél (A2) Lapos tömítés NBR Névleges átmérő DN Tartomány 2) Q min (40 %) l/h Q max (100 %) Nyomáskülönbség 1) kpa Névleges nyomás PN 16 Szabályozási tartomány Az IEC 534 szabvány szerint a szabályozási tartomány a végtelenbe tart, mivel a szelep lineáris karakterisztikájú. Szabályozó szelep karakterisztikája Lineáris, -a mozgató által egyen százalékossá változtatható. Szivárgás az IEC 534 szabvány szerint a kv max % -a 650 N záróerőnél a kv max % -a 1000 N záróerőnél Víz és vízzel kevert hűtőfolyadék a zárt fűtő- és hűtőrendszerek számára a DIN EN alapján kialakított I-es típusú rendszernek megfelelően. Hőhordozó közeg A DIN EN alapján kialakított, I-es típusú rendszerben történő használatra megfelelő védő intézkedéseket tettünk. A VDI részének előírásait figyelembe vettük. Közeghőmérséklet C Szelepemelkedés mm Csatlakozás karimás PN 16 szelepmozgató Danfoss szabvány szerint Vízzel érintkező anyagok Vízzel érintkező Szürkeöntvény EN-GJL-250 (GG25) Membránok/Csőmembrán W.Nr EPDM O -gyűrűk EPDM Rugók W.Nr W.Nr Szelepkúp (Pc) W.Nr NC W.Nr Szelepülék (Pc) W.Nr Szelepkúp (Cv) W.Nr NC W.Nr Szelepülék (Cv) W.Nr Csavar W.Nr Lapos tömítés Grafit tömítés Azbesztm entes 7

8 Adatlap Nyomáskiegyenlített térfogatáram-szabályozó és motoros szelep AB-QM, DN Felépítés Tömszelence Szeleporsó Műanyag beállító gyűrű Szabályozó szelep kúp Membrán (működtető) Főrugó Szabályozó hüvely (nyomáskülönbség szabályozó) 8 Vulkanizált szelepülék (nyomáskülönbség szabályozó) 1 Blue Red 4 6 P2-P3 Pump optimization Q=const. Q=const. 7 8 Q P2-P3 P1 P3 P2 P2-P3 P1-P3 AB-QM DN Funkció: Az AB-QM 16kP a szelep két részből áll: 1. Nyomáskülönbség szabályozó (20kPa) 2. Szabályozó szelep 8 P1-P3 1. Nyomáskülönbség szabályozó DPC A nyomáskülönbség szabályozó állandó nyomáskülönbséget tart a szabályozó szelepkúp két oldalán. A membránon fellépő nyomáskülönbség (p2-p3) a fő rugóerővel tart egyensúlyt. Amikor a szabályozó szelepre eső nyomáskülönbség megváltozik (a rendelkezésre álló nyomás változása, vagy a szabályozó szelepszár elmozdulása miatt) a szabályozó hüvely új pozícióba mozdul, ami új egyensúlyi helyzetet eredményez, és így a nyomáskülönbség állandó értéken marad a szabályozó szelepkúp két oldalán. (100% autoritást biztosítva). 400kPa Δp = (P1-P3) ΔpCv = (P2-P3) 2. Szabályozó szelep CV A szabályozó szelep lineáris karakterisztikával rendelkezik. Lökete korlátozható, ami lehetővé teszi a szelep átfolyás érték állítását. A beállító skála százalék értékei az adott szelepméret névleges (100%) átfolyására vonatkozik. A kívánt értéket a piros jelhez kell igazítani. A szeleplöket változtatását a beállító gyűrű felemelésével, és a szelepfelső kívánt pozícióba fordításával végezzük (a skálán százalékban feltüntetve). A beállító gyűrű visszaengedésével ez automatikusan megakadályozza a beállított érték nem kívánt változtatását.

9 Felépítés (folytatás) 1. Elzáró csavar 2. Főrugó 3. Membrán 4. DP szelepkúp 5. Szelepülék 6. Szeleptest 7. Szabályozószelep kúp 8. Rögzítőcsavar 9. Skála 10. Tömszelence 11. Szeleporsó AB-QM DN AB-QM DN 40, Szeleptest 2. Szelepülék 3. DPC szelepkúp 4. CV szelepkúp 5. Szabályozó öntvény 6. Csőmembrán 7. Állítócsavar 8. Csőrugó a DPC kúp nyomáscsökkentésére P1 P3 P1 P3 AB-QM DN 125 AB-QM DN 150 9

10 Felépítés (folytatás) 1. Szeleptest 2. Szelepülék 3. DPC szelepkúp 4. CV szelepkúp 5. Szabályozó öntvény 6. Csőmembrán 7. Állítócsavar 8. Csőrugó a DPC kúp nyomáscsökkentésére P1 P3 AB-QM DN 200,

11 Méretezés Külső menetes csatlakozás Karimás csatlakozás előre [l/óra] 11

12 Méretezés (folytatás) Példa 1: Változó térfogatáramú rendszer Adott: Hűtési igény egységenként: 1000 W Előremenő hőmérséklet a rendszerben: 6 C Visszatérő hőmérséklet a rendszerben: 12 C Keressük - a nyomáskiegyenlített szabályozó szelepet: az AB-QM-t és a mozgatók típusát a rendszerhez Választás: AB-QM DN 10 mm, Qmax = 275 l/óra, Előbeállítás: 143/275 = 0.52 = 52 % (max. érték 52 százaléka) Szelepmozgatók: AMV 110NL - 24 V Megjegyzés: A szükséges minimális nyomáskülönbség az AB-QM DN 10 szelepen: 16 kpa. Megoldás: Térfogatáram a rendszerben: Q (l/óra) Q = 0.86 x 1000 / ( 12-6 ) = 143 l/óra Példa 2: Állandó térfogatáramú rendszer Adott: Hűtési igény egységenként: 4000 W Előremenő hőmérséklet a rendszerben: 6 C Visszatérő hőmérséklet a rendszerben: 12 C Keressük - automatikus térfogatáram korlátozót/szabályozót: AB-QM-t és előbeállítás értékét Választás: AB-QM DN 20 mm, Qmax = 900 l/óra Előbeállítás: 573/900 = 0.64 = 64 % (max. érték 64 százaléka) Megjegyzés: A szükséges minimális nyomáskülönbség az AB-QM DN 20 szelepen: 16 kpa. Megoldás: Áramlás a rendszerben: Q (l/óra) Q = 0.86 x 4000 / ( 12-6 ) = 573 l/óra Példa 3: AB-QM méretezése a meglévő csőméret szerint Adott: Térfogatáram a rendszerben: 1.4 m3/óra (1400 l/ óra= 0.38l/s), Csőméret: DN 25 mm Keressük - automatikus térfogatáram korlátozót/szabályozót: AB-QM-t és előbeállítás értékét Megoldás: Ebben az esetben az AB-QM DN 25 mm szelepet választhatjuk, Q max = 1700 l/óra Méret és feltétel elfogadható, vízsebesség 1.0 m/s alatt van. Előbeállítás a szelepen: AB-QM DN 25 mm 1400/1700 = 0.82 = 82 % (max. érték 82%-a). Megjegyzés: A szükséges minimális nyomáskülönbség az AB-QM DN 25 szelepen: 20 kpa. Ebben az esetben a csőben javasoljuk ellenőrizni a maximális vízsebességet. Ezért kiszámoljuk a vízsebességet a következő feltételekkel: DN 25 mm Dbelső 27.2 mm 12

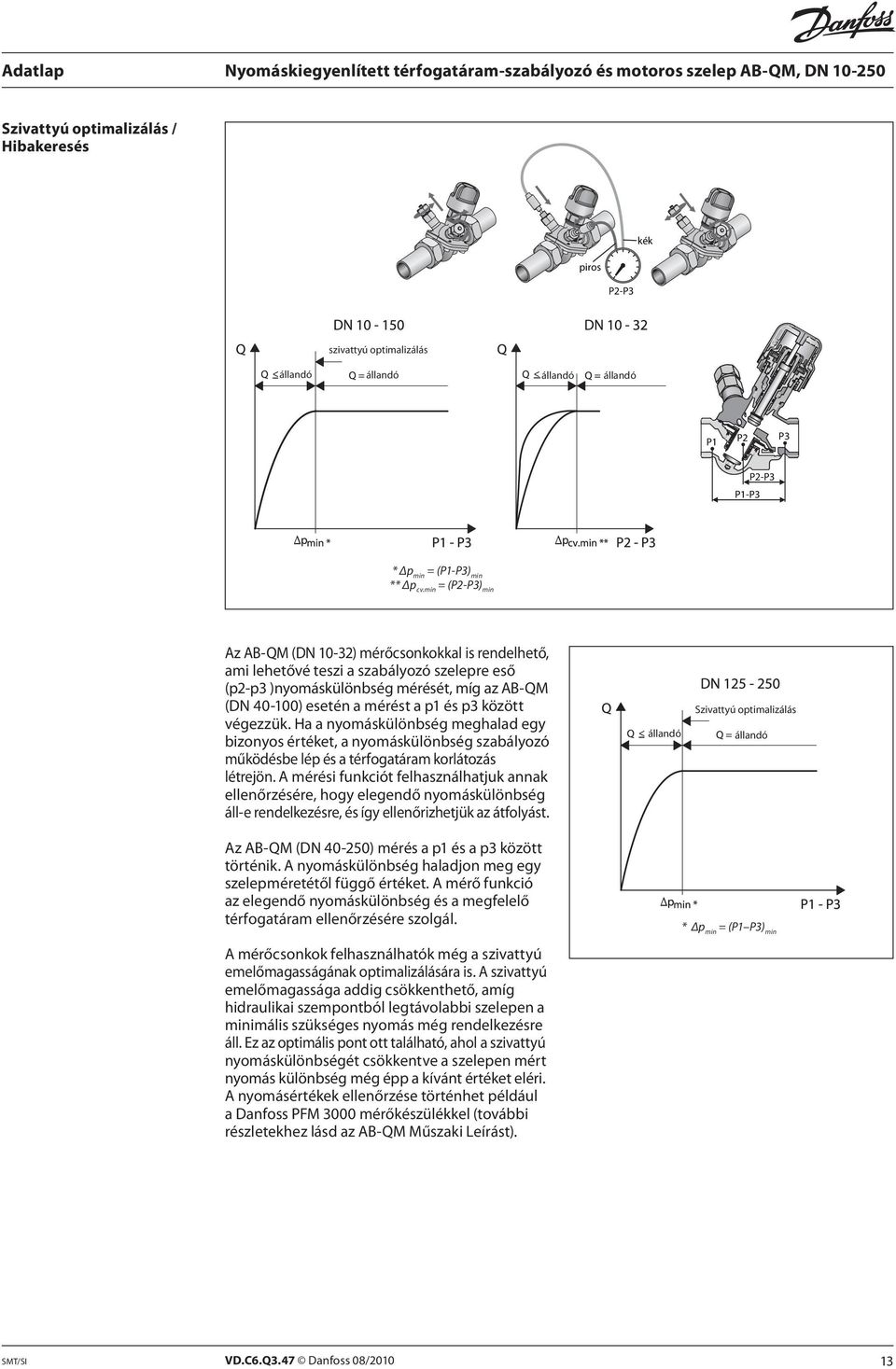

13 Szivattyú optimalizálás / Hibakeresés kék piros P2-P3 Pump optimization Q Q=const. Q=const. szivattyú optimalizálás állandó állandó állandó állandó Q P2-P3 P1 P2 P3 P1-P3 P2-P3 16kP a (20kPa) * Δp min = (P1-P3) min ** Δp cv.min = (P2-P3) min 400kPa P1-P3 Az AB-QM (DN 10-32) mérőcsonkokkal is rendelhető, ami lehetővé teszi a szabályozó szelepre eső (p2-p3 )nyomáskülönbség mérését, míg az AB-QM (DN ) esetén a mérést a p1 és p3 között végezzük. Ha a nyomáskülönbség meghalad egy bizonyos értéket, a nyomáskülönbség szabályozó működésbe lép és a térfogatáram korlátozás létrejön. A mérési funkciót felhasználhatjuk annak ellenőrzésére, hogy elegendő nyomáskülönbség áll-e rendelkezésre, és így ellenőrizhetjük az átfolyást. Az AB-QM (DN ) mérés a p1 és a p3 között történik. A nyomáskülönbség haladjon meg egy szelepméretétől függő értéket. A mérő funkció az elegendő nyomáskülönbség és a megfelelő térfogatáram ellenőrzésére szolgál. A mérőcsonkok felhasználhatók még a szivattyú emelőmagasságának optimalizálására is. A szivattyú emelőmagassága addig csökkenthető, amíg hidraulikai szempontból legtávolabbi szelepen a minimális szükséges nyomás még rendelkezésre áll. Ez az optimális pont ott található, ahol a szivattyú nyomáskülönbségét csökkentve a szelepen mért nyomás különbség még épp a kívánt értéket eléri. A nyomásértékek ellenőrzése történhet például a Danfoss PFM 3000 mérőkészülékkel (további részletekhez lásd az AB-QM Műszaki Leírást). állandó Szivattyú optimalizálás állandó * Δp min = (P1 P3) min 13

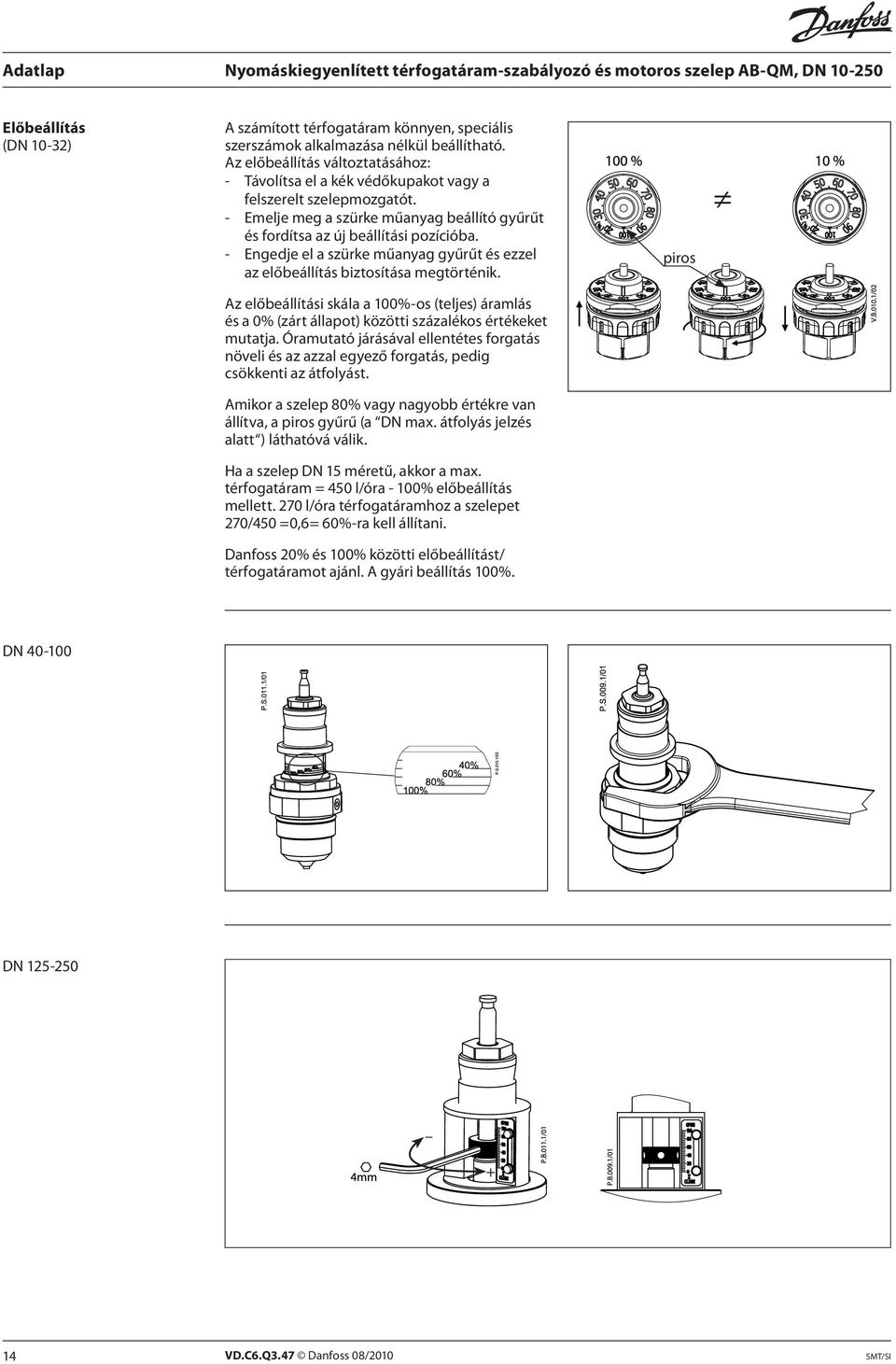

14 Előbeállítás (DN 10-32) A számított térfogatáram könnyen, speciális szerszámok alkalmazása nélkül beállítható. Az előbeállítás változtatásához: - Távolítsa el a kék védőkupakot vagy a felszerelt szelepmozgatót. - Emelje meg a szürke műanyag beállító gyűrűt és fordítsa az új beállítási pozícióba. - Engedje el a szürke műanyag gyűrűt és ezzel az előbeállítás biztosítása megtörténik. piros Az előbeállítási skála a 100%-os (teljes) áramlás és a 0% (zárt állapot) közötti százalékos értékeket mutatja. Óramutató járásával ellentétes forgatás növeli és az azzal egyező forgatás, pedig csökkenti az átfolyást. Amikor a szelep 80% vagy nagyobb értékre van állítva, a piros gyűrű (a DN max. átfolyás jelzés alatt ) láthatóvá válik. Ha a szelep DN 15 méretű, akkor a max. térfogatáram = 450 l/óra - 100% előbeállítás mellett. 270 l/óra térfogatáramhoz a szelepet 270/450 =0,6= 60%-ra kell állítani. Danfoss 20% és 100% közötti előbeállítást/ térfogatáramot ajánl. A gyári beállítás 100%. DN DN

15 Szerviz DN A szervizelési elzáró funkcióhoz, javasolt a szelep felszerelése a betáplálási bekötő csőszakaszba. A szelep kialakítása lehetővé teszi a tömszelence (Rendelési sz. 065F0006) nyomás alatti cseréjét. A szelepeket kézi műanyag elzáróval szállítjuk, amellyel maximum 1 bar nyomáskülönbségig a szelep elzárható. Nagyobb nyomáskülönbségnél történő zárás esetén, kérjük használja a kézi elzáró és védőkupakot(rendelési szám: 003Z0230), vagy állítsa a szelepet 0 %-ra. DN A szervizelési elzáró funkcióhoz, nincs javaslat a csőhálózatba történő beépítésre. A szelepeket kézi elzáróval szállítjuk, amelyek maximum 16 bar nyomásig lehetővé teszik a lezárást. A beállítás nem kívánt változtatása elkerülhető a biztosítógyűrű (Rend. sz.: 003Z0236) segítségével, melyet a skála alatti horonyba kell illeszteni. A biztosítógyűrű nem engedi a szürke műanyag gyűrű kiemelését, így a beállítás változtatása nem lehetséges. Beépítés Az AB-QM szelep csak egyirányú átfolyásban alkalmazható, ami azt jelenti, hogy a szelep akkor működik helyesen, ha a szeleptesten feltüntetett nyíl egybe esik az áramlás irányával. Ha ezt a szabályt nem vesszük figyelembe, a szelep nem fog működni. Ez a gyakorlatban hirtelen zárást és nyomáslengést okoz, ha a rendelkezésre álló nyomás megnövekszik, vagy ha a szelepet kisebb értékre állítjuk. Abban az esetben, ha a rendszer visszaáramlást enged meg, visszacsapó szelep használata erősen ajánlott. Így megakadályozzuk a lehetséges vízlökéseket, ami károsíthatja az AB-QM szelepet és a rendszerben lévő más elemeket is. 15

16 Tender szöveg 1. A nyomásfüggetlen kiegyenlítő és szabályozó szelepnek tartalmaznia kell egy lineáris szabályozószelepet és egy integrált membrános nyomáskülönbség-szabályozót. 2. Legyenek kaphatók a nyomásfüggetlen kiegyenlítő és szabályozó szelepek a DN mérettartományban. 3. A szelepnek használhatónak kell lennie automatikus térfogatáram-korlátozóként. 4. A szelepen kell lennie egy olyan mechanikának, amely alkalmas a maximális vízátfolyás fokozatmentes beállítására 100 % és 0 % közötti tartományban. 5. Az arányos szelepmeghajtó minimális lehetséges beállítási értéke legyen 30 l/óra. 6. A 30 l/óra minimális beállításnál 0 %-ig lehessen beállítani a vízátfolyás arányos szabályozását. 7. A szervizelési elzáró funkció lehetővé tételéről beállító mechanizmussal kell gondoskodni. 8. A beállítás DN 32 méretig szerszám nélkül legyen elvégezhető, illetve a DN 32 méretnél nagyobb szelepek esetében szabványos eszközzel lehessen azt elvégezni. 9. A beállítás amelynek rögzíthetőnek kell lennie DN 32 méretig a szelepek tetejéről, a DN méretek esetében pedig oldalról legyen leolvasható. 10. A szabályozószelep tömszelencéjének szervizelése legyen lehetséges nyomás alatt is a DN 32 szelepméretig. 11. A szelepeknek legyen a beállító mechanizmustól független elzáró funkciójuk (pozitív), a DN szelepméretek esetében. 12. A szivárgás mennyisége legyen: nem látható szivárgás terhelt termomotor (90 N) esetén a DN 32 szelepméretig, DN 100 szelepméretig maximálisan 0,05 % k v 500 N esetében, DN 125 szelepméretnél 0,01 % k v 650 N esetében, és 0,01 % k v a DN 150 méretű szelepnél 1000 N esetében. A maximális üzemi nyomás 400 kpa legyen, a zárási nyomás lehetősége minden szelepmeghajtó esetében legyen 600 kpa. 13. A nyomásfüggetlen szabályozó szelep autoritásának 1-nek kell lennie minden beállításnál (a szabályozó szelep jelleggörbéje nem változik). 14. A szabályozó szelep legyen ellátva vízátfolyás vezérlő jellel, amely legyen lineáris jellegű minden beállításnál. A nyomásfüggetlen kiegyenlítő és szabályozó szelep szabályozási aránya legyen nagyobb, mint 1:300 (A szelep szállítójának erről laboratóriumi vizsgálati eredményeket kell adnia 1) ). 15. A szabályozó szelepen minden beállításnál legyen lehetőség a lineáris jelleggörbe egyenszázalékos jelleggörbévé történő átváltására, a szelepmeghajtó beállítása révén. 16. A minimális kezdő nyomáskülönbség a térfogatáram-korlátozás esetében legyen 16 kpa a DN 20 méretű szelepekkel bezárólag. 20 kpa a DN 32 méretű szelepekkel bezárólag, és 30 kpa a DN 150 méretű szelepekkel bezárólag (A szelep szállítójának erről laboratóriumi vizsgálati eredményeket kell adnia 1). A névleges nyomás 16 bar (PN20 külön kérésre), a maximális tesztelési nyomás 25 bar. 17. Mérőpontok álljanak rendelkezésre a szivattyú optimalizáláshoz és a vízátfolyás ellenőrzésére a DN mérettartományban. Névleges átmérő: Csatlakozás: Beállítási tartomány -tól Gyártmány: Típus: Rendelési szám: m3/h Danfoss AB-QM 003Z 1) Mivel nincs szabványos tesztelési eljárás, a Danfoss javasolja, hogy a hitelesítést (verifikálást) egy független laboratórium végezze, amely egységes alapon végzi a különféle PIBCV-k szabályozási és áramláskorlátozó funkciójának összehasonlítását. 16

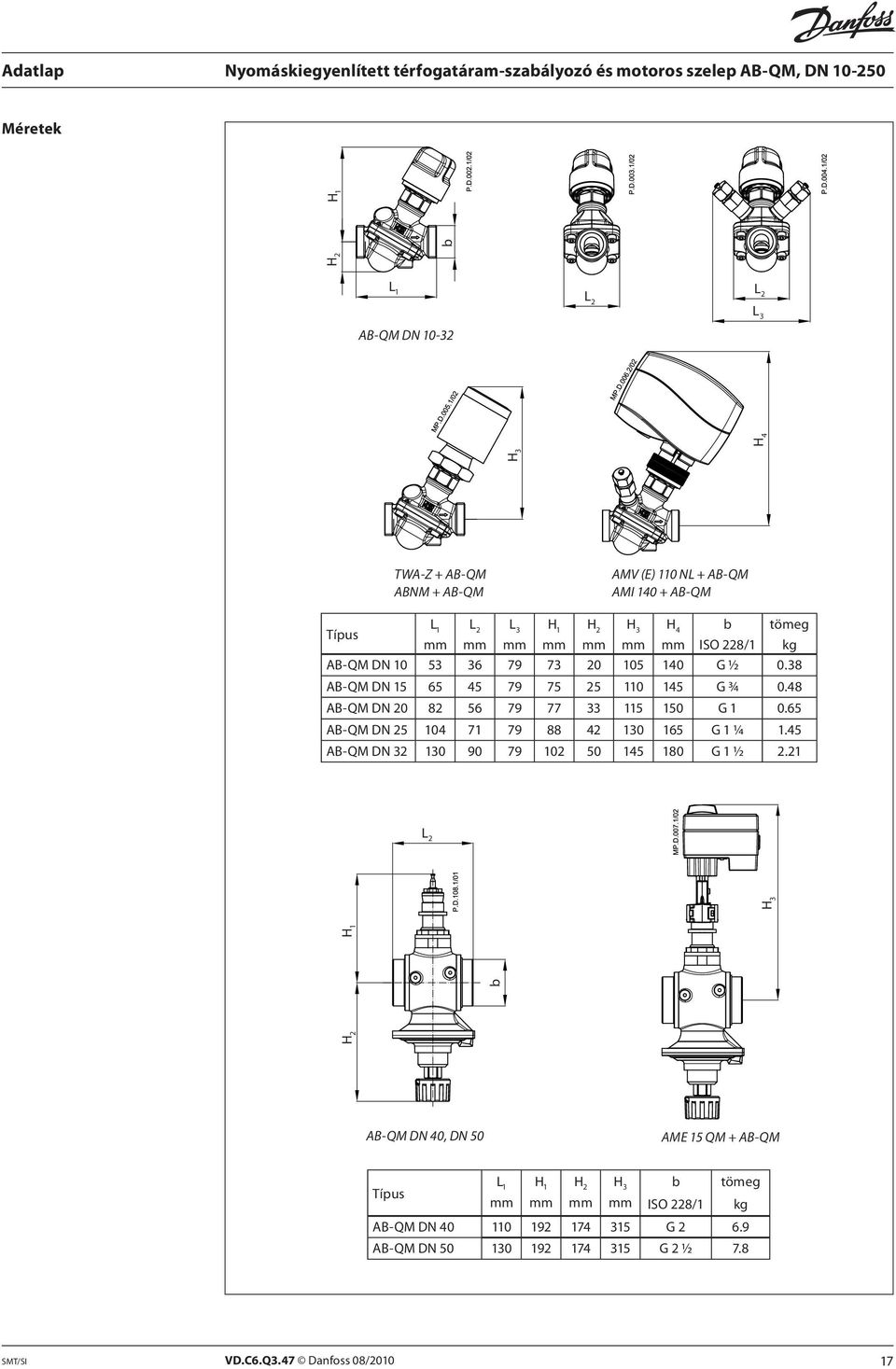

17 Méretek L 1 L 2 L 2 L 3 H 4 H 2 H 1 b AB-QM DN TWA-Z + AB-QM ABNM + AB-QM AMV (E) 110 NL + AB-QM AMI AB-QM L Típus 1 L 2 L 3 H 1 H 2 H 4 b tömeg mm mm mm mm mm mm mm ISO 228/1 kg AB-QM DN G ½ 0.38 AB-QM DN G ¾ 0.48 AB-QM DN G AB-QM DN G 1 ¼ 1.45 AB-QM DN G 1 ½ 2.21 L 2 H 2 b H 1 AB-QM DN 40, DN 50 AME 15 QM + AB-QM Típus L 1 H 1 H 2 b tömeg mm mm mm mm ISO 228/1 kg AB-QM DN G AB-QM DN G 2 ½

18 Méretek (folytatás) H 2 H 1 a AME 15 QM + AB-QM L 1 AB-QM DN Típus L 1 H 1 H 2 a tömeg mm mm mm mm (EN ) kg AB-QM DN AB-QM DN AB-QM DN AB-QM DN
