Külső menetes háromjáratú szelep, PN 16

Átírás

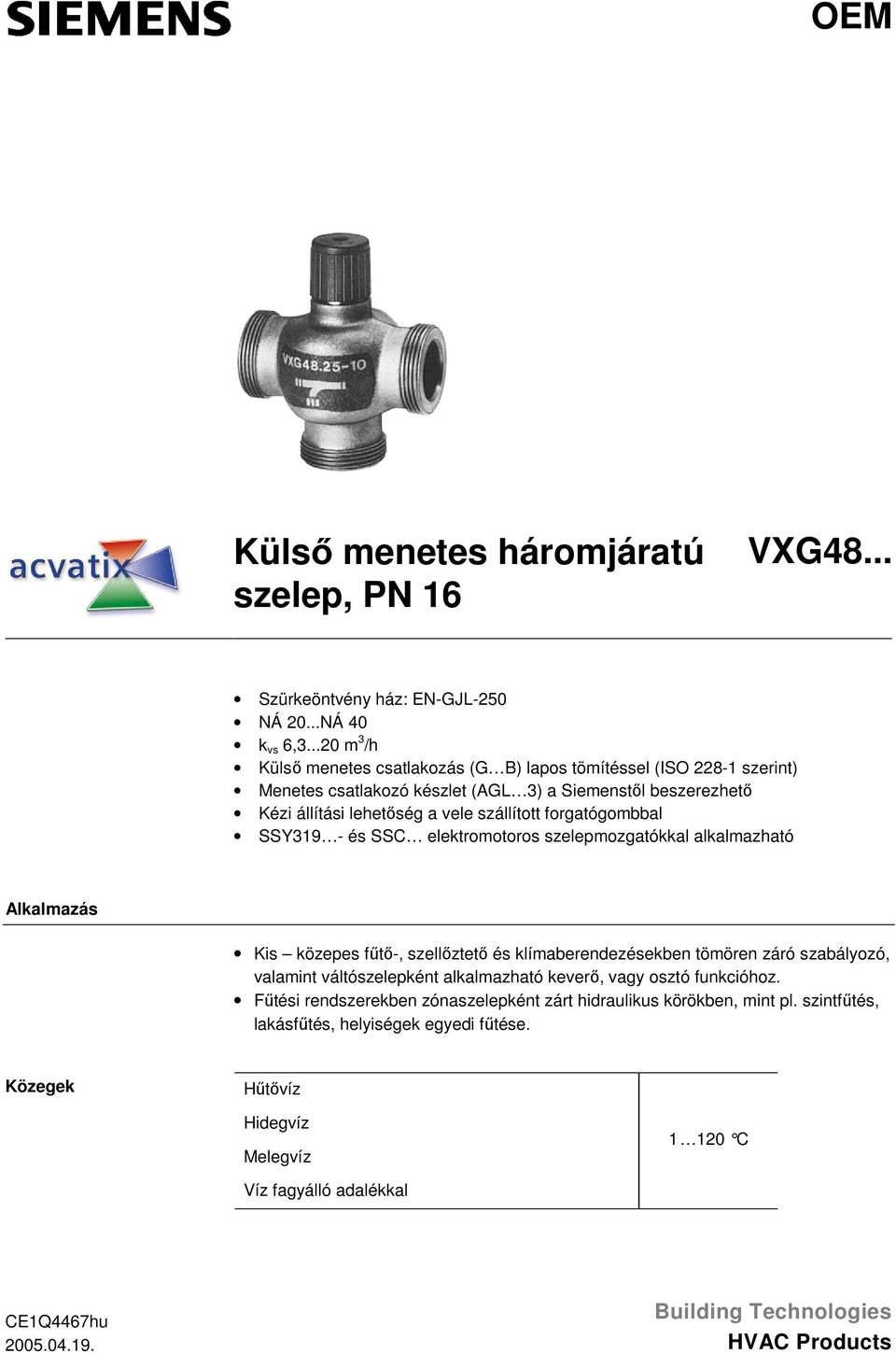

1 OEM Külső menetes háromjáratú szelep, PN 6 VXG48... Szürkeöntvény ház: EN-GJL-250 NÁ 20...NÁ 40 k vs 6, m 3 /h Külső menetes csatlakozás (G B) lapos tömítéssel (ISO 228- szerint) Menetes csatlakozó készlet (AGL 3) a Siemenstől beszerezhető Kézi állítási lehetőség a vele szállított forgatógombbal SSY39 - és SSC elektromotoros szelepmozgatókkal alkalmazható Alkalmazás Kis közepes fűtő-, szellőztető és klímaberendezésekben tömören záró szabályozó, valamint váltószelepként alkalmazható keverő, vagy osztó funkcióhoz. Fűtési rendszerekben zónaszelepként zárt hidraulikus körökben, mint pl. szintfűtés, lakásfűtés, helyiségek egyedi fűtése. Közegek Hűtővíz Hidegvíz Melegvíz 20 C Víz fagyálló adalékkal CEQ4467hu Building Technologies HVAC Products

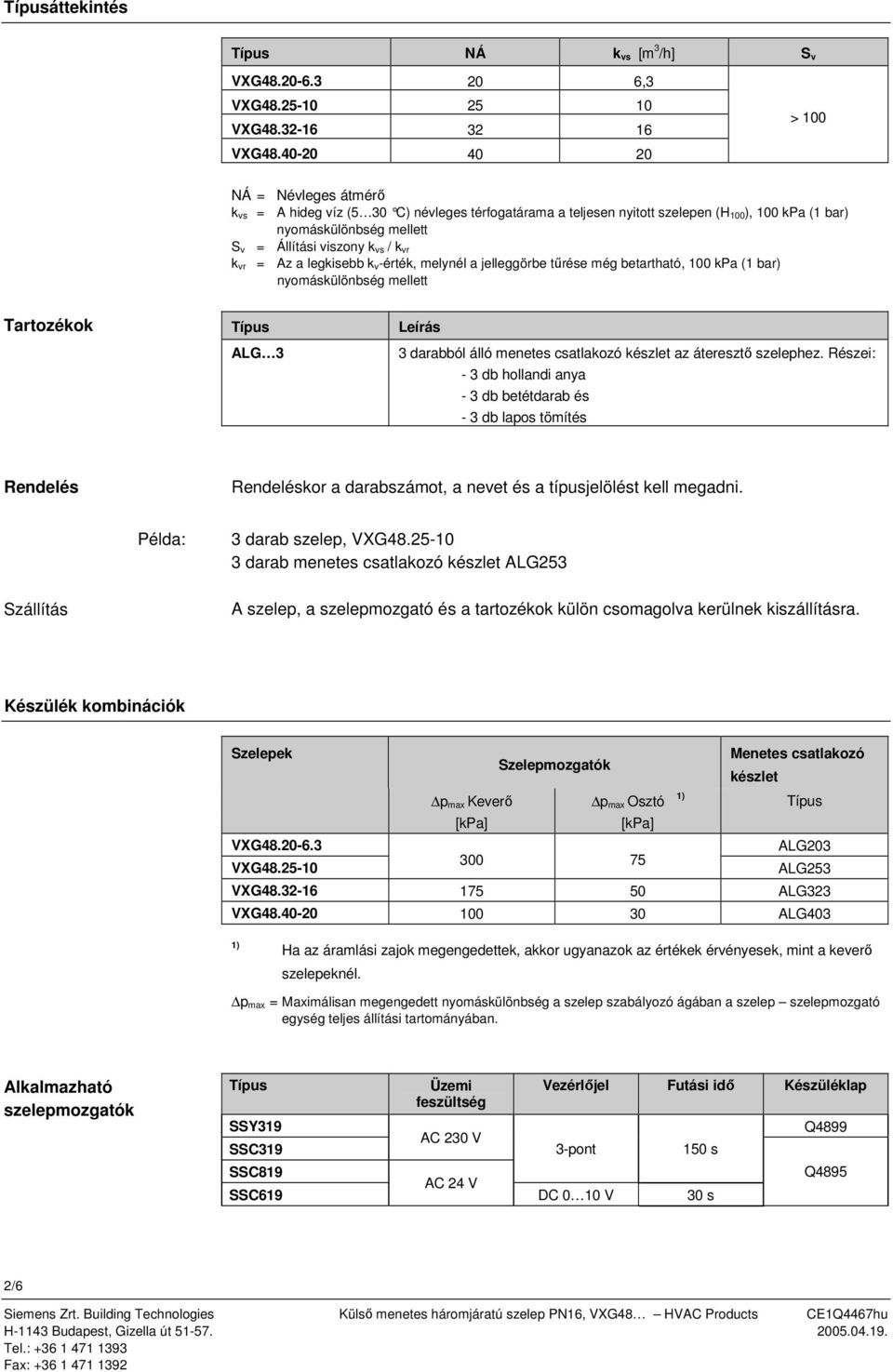

2 Típusáttekintés Típus NÁ k vs [m 3 /h] S v VXG ,3 VXG VXG VXG > 00 NÁ = Névleges átmérő k vs = A hideg víz (5 30 C) névleges térfogatárama a teljesen nyitott szelepen (H 00), 00 kpa ( bar) nyomáskülönbség mellett S v = Állítási viszony k vs / k vr k vr = Az a legkisebb k v-érték, melynél a jelleggörbe tűrése még betartható, 00 kpa ( bar) nyomáskülönbség mellett Tartozékok Típus ALG 3 Leírás 3 darabból álló menetes csatlakozó készlet az áteresztő szelephez. Részei: - 3 db hollandi anya - 3 db betétdarab és - 3 db lapos tömítés Rendelés Rendeléskor a darabszámot, a nevet és a típusjelölést kell megadni. Példa: 3 darab szelep, VXG darab menetes csatlakozó készlet ALG253 Szállítás A szelep, a szelepmozgató és a tartozékok külön csomagolva kerülnek kiszállításra. Készülék kombinációk Szelepek Menetes csatlakozó Szelepmozgatók készlet p max Keverő p max Osztó [kpa] [kpa] VXG VXG ) Típus ALG203 ALG253 VXG ALG323 VXG ALG403 ) Ha az áramlási zajok megengedettek, akkor ugyanazok az értékek érvényesek, mint a keverő szelepeknél. p max = Maximálisan megengedett nyomáskülönbség a szelep szabályozó ágában a szelep szelepmozgató egység teljes állítási tartományában. Alkalmazható szelepmozgatók Típus SSY39 SSC39 Üzemi feszültség AC 230 V Vezérlőjel Futási idő Készüléklap Q pont 50 s SSC89 SSC69 AC 24 V DC 0 0 V 30 s Q4895 2/6

3 Kivitel Szelep metszet I 4467Z0 A megvezetett parabola alakú zárótest a szelepszárral mereven össze van kapcsolva. Az áteresztő ág ülékgyűrűje be van préselve az áteresztő járatba. A bypass ülék közvetlenül a házból van kimunkálva. NÁ 25-től az áteresztő ág üléke a házból van kimunkálva és a bypass ülékgyűrű van a házba bepréselve. Méretezés Áramlási diagram p v00 [bar] ,0 0,02 0,03 0,04 0,05 0,06 0,08 0, 0,2 0,3 0,4 0,5 0, ,8 4,2 8,4 20 5,8 V 00 [m³/h] DN - k vs ,3 2,8 2,2,7,4, 0,85 0,8 0,5 0,3 0,2 0,75 0, V 00 [l/s] p max p v00 [kpa] 4467D0 p max = Maximálisan megengedett nyomáskülönbség a szelep szabályozó ágában a szelep szelepmozgató egység teljes állítási tartományában. p v00 = Nyomáskülönbség a teljesen nyitott szelepen a szabályozott ágban V 00 térfogatáram mellett. V & 00 = Térfogatáram a teljesen nyitott szelepen (H 00) 00 kpa = bar 0 mws (méter vízoszlop) m 3 /h = 0,278 l/s 20 C-os víz Szelep jelleggörbe Durchfluss kv / kvs 0,8 0,4 - I I II - I 0, ,2 0,4 0,8 Hub H / H D02 Áteresztő ág: lineáris VDI /VDE273 szerint Bypass ág: lineáris VDI /VDE273 szerint Keverő: Áramlás a II és -as járat felől az I-es járat felé Osztó: Áramlás az I-es járat felől a II-es és -as járat felé II-es járat = változó áramlás -as járat = Bypass (változó áramlás) I-es járat = konstans áramlás A háromjáratú szelep előnyben részesített alkalmazása a keverő üzemmód. 3/6

4 Megjegyzés Tervezés Szerelés A szelep elé szennyszűrőt kell beépíteni, ezzel növelhető a szelep működésbiztonsága. A szelep és szelepmozgató egyszerűen és közvetlenül a telepítés helyén összeszerelhető. Nincs szükség speciális szerszámokra és kalibrálási munkálatokra. A szelephez szerelési útmutató van mellékelve ( ). Beépítési helyzet Z0 Áramlási irány Beépítéskor figyelembe kell venni a szelepen található áramlási irány jelet: Keverés a II / felől az I felé Osztás az I felől a II / felé II I I II 4467Z02 Üzembe helyezés A szelep csak előírás szerint felszerelt kézi állítógomb, vagy rászerelt szelepmozgató esetén helyezhető üzembe. A szelepszár befelé mozog: A II I-es járat nyit, a -as bypass ág zár A szelepszár kifelé mozog: A II I-es járat zár, a -as bypass ág nyit Karbantartás A VXG48... típusú szelep nem igényel karbantartást. Figyelem A szelepen és/vagy szelepmozgatón végezett karbantartási munkák során: Le kell kapcsolni a szivattyút és a tápfeszültséget. Le kell zárni a csőhálózat elzáró szerelvényét. Nyomástalanítani kell a csővezetékeket és hagyni kell teljesen kihűlni. Szükség esetén ki kell kötni az elektromos csatlakozókat. A szelepet csak a szelepmozgató előírás szerinti felszerelése után szabad ismét üzembe helyezni. Tömszelence Megsemmisítés A tömszelence nem cserélhető. Tömítetlenség esetén a teljes szelepet ki kell cserélni. Bővebb információt a legközelebbi képviselettől, vagy kirendeltségtől kérhet. A különböző alapanyagok miatt a megsemmisítés előtt a szelepet szét kell szerelni és az alkatrészeket alapanyaguk szerint kell kiválogatni. A speciális komponensek különleges kezelésére törvényi előírások miatt, vagy környezetvédelmi okokból lehet szükség. A helyileg és aktuálisan érvényes törvényi előírásokat feltétlenül be kell tartani! 4/6

5 Garancia A megadott műszaki adatok csak a «Készülék kombinációk» fejezetben felsorolt Siemens szelepmozgatók alkalmazása esetén biztosítottak. Idegen gyártmányú szelepmozgató használatakor garanciát nem tudunk vállalni. Műszaki adatok Működési adatok Névleges nyomásfokozat PN 6 EN 333 szerint Megengedett üzemi nyomás 600 kpa (6 bar) ISO 7268 / EN333 szerint Üzemi nyomások DIN 4747 / DIN 358 szerint az 20 C tartományban Jelleggörbe Szivárgási hányad Megengedett közegek Közeghőmérséklet 20 C Állítási viszony S v > 00 Névleges löket lineáris VDI / VDE 273 szerint (áteresztő és bypass ág) A k vs -érték 0 0,05 %-a DIN EN 349 szerint (áteresztő és bypass ág) Hűtő-, hideg-, meleg-, és forróvíz, víz fagyállóval; Ajánlás: vízkezelés VDI 2035 szerint VDI ,5 mm Szabványok Nyomástartó edény irányelvek PED 97/23/EC Nyomás alatti szerelvények 2-es folyadék csoport. cikkely, bekezdés szerint CE-minősítés nélkül, 3. cikkely, 3. bekezdés szerint (általánosan érvényes mérnöki gyakorlat) Alapanyagok Ház Szürkeöntvény EN-GJL-250 Méretek / Tömeg Ülék az áteresztő ágban NÁ 20 > NÁ 20 Ülék a bypass ágban NÁ 20 Szelepkúp Szelepszár Tömszelence Tömítőanyag Lásd «Méretrajzok» > NÁ 20 Külső menetes csatlakozó Szelepmozgató rögzítés Szürkeöntvény Szürkeöntvény Rozsdamentes acél EPDM O-gyűrű G B, ISO 228/ szerint G¾ 5/6
