1 V822A/823A,C Lineáris karakterisztikájú kisszelepek PN16 modulált és on / off - szabályozáshoz KATALÓGUSLAP TERMÉKLEÍRÁS V822A V823A V823C ÁLTALÁNOS Ezek a lineáris karakterisztikájú kisszelepek kis lineáris szelepállítókkal és thermoelektromos szelepállítókkal együtt villamos/elektronikus hőmérsékletszabályozási rendszerekben fan-coil egységek és kis utófűtők/utóhűtők melegés/vagy hidegvizes köreinek szabályozására használhatók. JELLEMZŐK A kis méret lehetővé teszi alkalmazásukat ott, ahol a rendelkezésre álló hely kicsi Különböző csatlakozókészletek állnak rendelkezésre (szorító, forrasztható, menetes) A hosszú szelepszárelmozdulás jó jelleggörbét eredményez A lágy ülék kis szivárgást és jó beállíthatóságot biztosít A megkerülő ág csökkentett k VS értéke hidraulikus kiegyenlítettséget eredményez Állítósapka a kézi működtetéshez A szelepbelső a rendszer leengedése nélkül cserélhető a WV 108 típusú célszerszámmal Kompatibilis a kétrészes conex szorító csatlakozóval Kúpos tömítő csatlakozás EN0C R0-MA

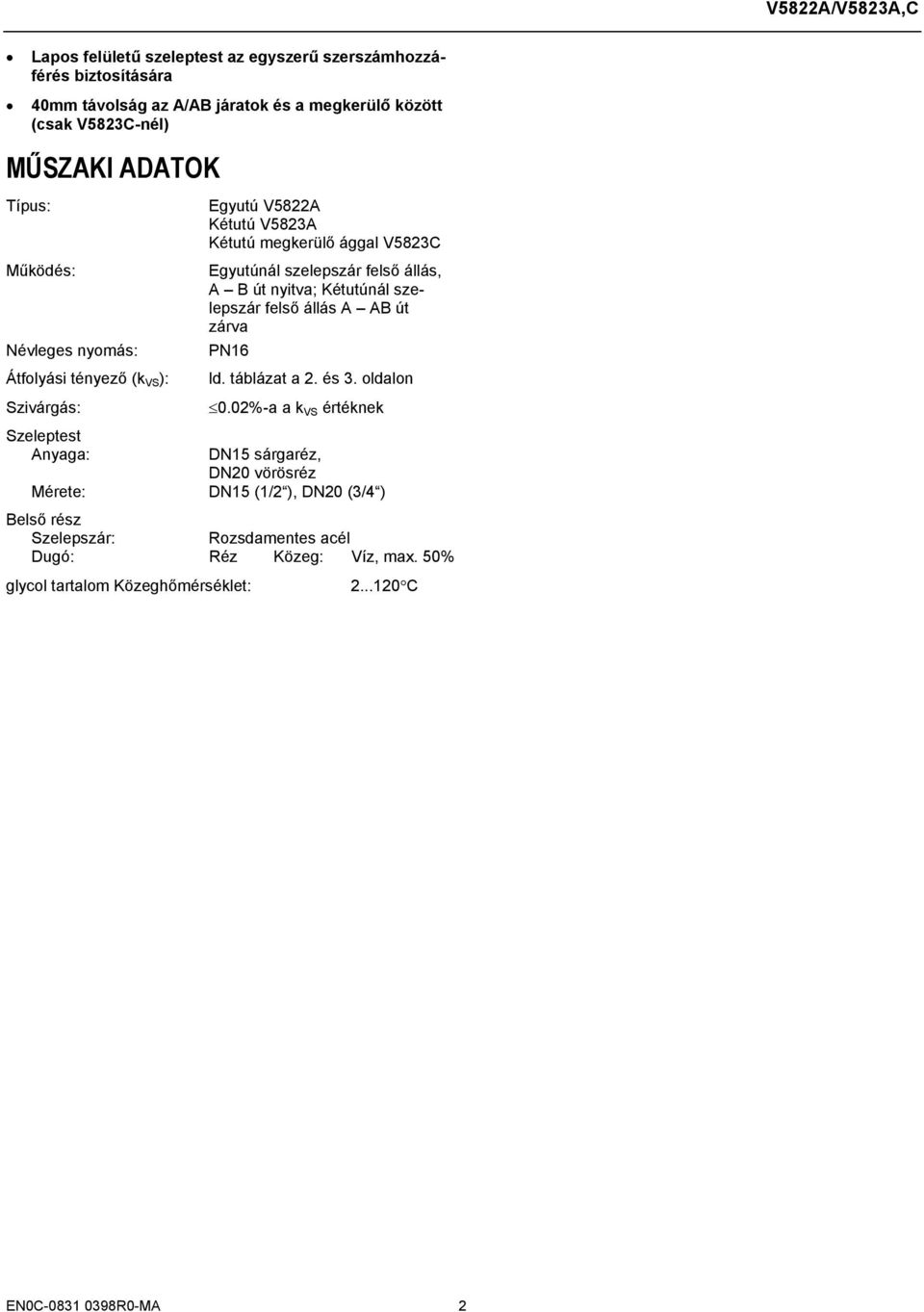

2 V822A/V823A,C Lapos felületű szeleptest az egyszerű szerszámhozzáférés biztosítására 40mm távolság az A/AB járatok és a megkerülő között (csak V823C-nél) MŰSZAKI ADATOK Típus: Működés: Névleges nyomás: Átfolyási tényező (k VS ): Szivárgás: Egyutú V822A Kétutú V823A Kétutú megkerülő ággal V823C Egyutúnál szelepszár felső állás, A B út nyitva; Kétutúnál szelepszár felső állás A AB út zárva PN16 ld. táblázat a 2. és 3. oldalon 0.02%-a a k VS értéknek Szeleptest Anyaga: DN sárgaréz, DN vörösréz Mérete: DN (1/2 ), DN (3/4 ) Belső rész Szelepszár: Rozsdamentes acél Dugó: Réz Közeg: Víz, max. 0% glycol tartalom Közeghőmérséklet: C EN0C R0-MA 2

3 V872D SMALL LINEAR VALVE / PN16 Modulált szabályozású szelepek Pozícionálási arány Egyutú szelepek: 100:1 Kétutú szelepek: 100:1 a szabályozott járatra Átfolyási jelleggörbe: Egyenszázalékos az A-AB útra, n gl =3.4, lineáris a B-AB megkerülő útra Szelepszárelmozdulás: mm On/off szabályozású szelepek Szelepszárelmozd.: 2.mm Méretek: ld. 1. ábra ÁTFOLYÁSI TÉNYEZŐK ÉS ZÁRÓNYOMÁSOK Egyutú szelepek Szelep DN k VS Rend. szám M6410C,L/M7410C,E (180N) Zárónyomás (kpa) szelepállítóval M440/M840 Z100/M7410A 0.16 V822A V822A V822A V822A V822A V822A V822A * V822A * V822A4000S** V822A4018S** 400 0* 0* *1000kPa rendszernyomásig. **on/off szabályozásra, szelepszárelmozdulás 2.mm. Kétutú szelepek Szelep DN k VS Rend. szám M6410C,L/M7410C,E (180N) Zárónyomás (kpa) szelepállítóval M440/M840 Z100/M7410A 0.2 V823A V823A V823A V823A V823A V823A V823A V823A V823A V823A4009S* V823A4017S* *on/off szabályozáshoz, szelepszárelmozdulás 2.mm. 3 EN0C R1-MA

4 Kétutú szelepek megkerülővel Szelep Zárónyomás (kpa) szelepállítóval V822A/V823A,C DN k VS k VS Rend. szám M6410C,L/M7410C,E M440/M840 Z100/M7410A A-AB B-AB (180N) V823C V823C V823C V823C V823C V823C V823C V823C V823C V823C400S* V823C4013S* *on/off szabályozáshoz, szelepszárelmozdulás 2.mm. MŰKÖDÉS Beépített visszahúzó rugó biztosítja az egyutú szelep nyitott állapotát. A kétutú és a kétutú megkerülő ágas szelepeknél a rugó zárja az A-AB utat. A szelep csavaros állítósapkával ellátott, ami védi a szelepszárat és biztosítja a kézi működtetést. Ez lehetővé teszi a szelepszár beállítását a rendszer feltöltéséhez és egy alapfűtés biztosításához az épület építési periódusában, szabályozó és szelepállító nélkül. A kis villamos szelepállítók, a thermoelektromos szelepállítókkal egyetemben biztosítják a szelep automatikus szabályozását, a szelepszár nyitó- és záró irányú mozgatását. Tipikus alkalmazás Minden szelepet a lehetőségek szerint a visszatérő ágba kell beépíteni. Ha a nyomáskülönbség meghaladja a 60 kpa-t, zaj léphet fel. Egyutú szelepek Az áramlási irány mindig A járattól B járat felé. Kétutú szelepek A szelepeket lehetőleg keverőszelepekként kell használni, ami a következőket jelenti: AB járat: Közös kimenet A járat: Szabályozott bemenet B járat: Megkerülő (bypass) bemenet Kétutú szelep beépített megkerülő vezetékkel Ezek a szelepek a csőelrendezéstől függően egyszerűsíthetik a helyszíni szerelést, miként a megkerülő vezeték a szelep integrált része. A normál kétutú szelepekre fent adott információk érvényesek ezekre a kétutú szelepekre is. B járat: kimenet EN0C R0-MA 4

5 V872D SMALL LINEAR VALVE / PN16 BEÉPÍTÉS A beépítés során ügyelni kell a helyes áramlási irányra (ld. tipikus alkalmazás). A szelep nem építhető be lefelé mutató szelepszárral. A védősapkát csak a szelepállító felszerelésekor szabad eltávolítani. A szelepet lehetőleg feszültségmentesen, 2-30Nm-es meghúzónyomatékkal kell beépíteni. A szelep beépítési útmutatóval kerül forgalomba. A vízminőségnek meg kell felelni a VDI 3 előírásainak. TARTOZÉKOK A V822A szelepekhez kettő, a V823A szelepekhez három és a V823C szelepekhez négy csatlakozókészlet szükséges. Csatlakozás Csőméret DN Rend. szám Csatlakozó készlet Leírás Szorító 22mm ACN-C ACN-C Tartalmaz 1 hollandi anyát és 1 szorítógyűrűt Forrasztható 12mm ACN-S ACN-S Tartalmaz 1 hollandi anyát és 1 forrasztható toldódarabot Külsőmenetes R3/8" R1/2" ACN-T ACN-T Tartalmaz 1 hollandi anyát és 1 menetes toldódarabot Szorító (Conex) 22mm 63* 6* Hollandi anya és szorítógyűrű *Nem szerezhető be a Honeywell-nél Csatlakozókészletek méretei a b c d Rend. szám G1/2 11/8 x 14 BS 84 22mm ACN-C ACN-C G1/2 11/8 x 14 BS 84 12mm ACN-S ACN-S G1/2 11/8 x 14 BS 84 R3/8" R1/2" ACN-T ACN-T EN0C R1-MA

6 V822A/V823A,C MÉRETEK Two-way valve ok e* e * 18 M30x1. Allow 130mm for the actuator and clearance for removal a b d DN 6 G1/2A 34 DN 66 11/8" x 14 BS Three-way valve ok e* e * 18 M30x1. Allow 130mm for the actuator and clearance for removal a b d DN 6 G1/2A 34 DN 66 11/8" x 14 BS Three-way valve with bypass ok 18 ok e e* * M30x1. Allow 130mm for the actuator and clearance for removal a b c d DN 6 G1/2A DN 66 11/8" x 14 BS * only modulating valves 1. ábra V822A/V823A,C méretek mm-ben EN0C R0-MA 6

7 Tartalék alkatrészek V822A/V823A,C A V822A és V823A,C lineáris karakterisztikájú kisszelepekhez szelep belső rész, mint tartalék alkatrész rendelkezésre áll. A WV 108 típusú célszerszám használatával a belső rész cseréjekor nem szükséges a rendszer leürítése. Rend. szám DN k VS Szelepbelső rend. szám V822A V822A V822A V822A V822A V822A V822A V822A V822A4000S* V822A4018S* * on/off szabályozáshoz Rend. szám DN k VS Szelepbelső rend. szám V823A03 / V823C V823A14 / V823C V823A29 / V823C V823A37 / V823C V823A4 / V823C V823A21 / V823C V823A2 / V823C V823A2169 / V823C V823A60 / V823C V823A4009S* / V823C400S* V823A4017S* / V823C4013S* * on/off szabályozáshoz A következő szelep belső részek egymással kicserélhetők Egyutú szelepek: k VS 0.16; 0.2; 0.40 és 0.63 k VS 1.0 és 1.6 k VS 2. és 4.0 Kétutú szelepek: k VS 0.2; 0.40; 0.63 és 1.0 k VS 2. és EN0C R0-MA
