A1 Radiátor bekötési lehetőségek

Átírás

1 A1 Radiátor bekötési lehetőségek Ábra Rendszer Alkalmazható csőtípus Bekötés iránya Előremenő szelep Szelep acél réz műanyag ötrétegű méret Visszatérő szelep Termosztatikus fej Kompakt radiátor bekötése belsőmenetes előremenő szeleppel és torló csavarzattal Hagyományos: T csöves DN egyenes sarok DN DN axiális V2000D sorozat V2000E sorozat V2000A sorozat V2420D sorozat V2420E sorozat V2420E sorozat T3000 T6000 T9000 Beépített szelepes radiátor bekötése külsőmenetes H-blokkal 2. 1 csöves DN padlóból falból 2 csöves padlóból falból radiátorban V2461D sorozat V2461E sorozat V2495D sorozat V2496D sorozat V2495E sorozat V2496E sorozat Vandálbiztos: T7000 sorozat Kompakt radiátor bekötése belsőmenetes előremenő szeleppel és belső-, vagy külsőmenetes 4-járatú osztó csavarzattal 3. 1 csöves Belsőmenetes osztószelep esetén V22**Y*** a csőtípusok az 1. példa DN15-nek megfelelően. Külsőmenetes osztószelep esetén V22**X*** a csőtípusok a 2. példának megfelelően megjegyzés: az átkötőszakasz csavarzatai a szállítmány részét képezik padlóból V2000 sorozat axiális, íves, térsarok változatok V2220 sorozat V2200 sorozat V2202 sorozat 2 csöves V2210 sorozat V2212 sorozat Programozható: HR20 HR40 Kompakt radiátor bekötése lándzsás szeleppel 4. 1 csöves Belsőmenetes osztószelep esetén V22**Y*** a csőtípusok az 1. példa DN15-nek megfelelően. Külsőmenetes osztószelep esetén V22**X*** a csőtípusok a 2. példának megfelelően padlóból vagy falból V2250 sorozat 2 csöves V2260 sorozat Hometronic: HR csöves vagy 2 csöves Törölközőszárítós radiátor bekötése lándzsás szeleppel DN padlóból V2281XF015 falból V2281XW15 4 Fűtéstechnikai alkalmazási példatár 2005

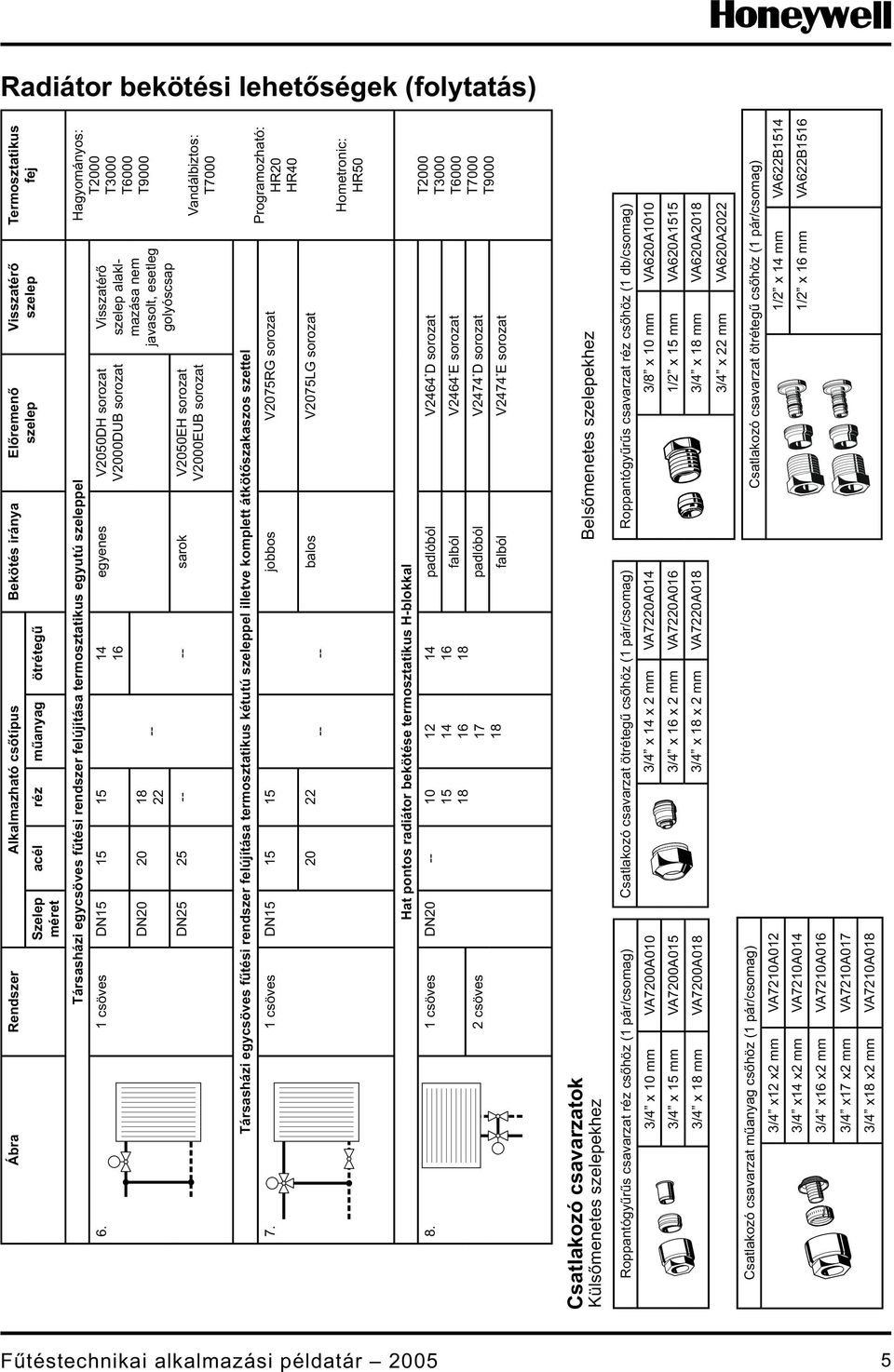

2 Radiátor bekötési lehetőségek (folytatás) Ábra Rendszer Alkalmazható csőtípus Bekötés iránya Előremenő Szelep acél réz műanyag ötrétegű szelep méret 6. 1 csöves DN Visszatérő szelep Termosztatikus fej Társasházi egycsöves fűtési rendszer felújítása termosztatikus egyutú szeleppel Hagyományos: T2000 DN egyenes V2050DH sorozat V2000DUB sorozat DN sarok V2050EH sorozat V2000EUB sorozat Visszatérő szelep alaklmazása nem javasolt, esetleg golyóscsap T3000 T6000 T9000 Vandálbiztos: T7000 Társasházi egycsöves fűtési rendszer felújítása termosztatikus kétutú szeleppel illetve komplett átkötőszakaszos szettel 7. 1 csöves DN jobbos V2075RG sorozat balos V2075LG sorozat Programozható: HR20 HR40 Hometronic: HR csöves DN Hat pontos radiátor bekötése termosztatikus H-blokkal padlóból V2464 * D sorozat falból V2464 * E sorozat 2 csöves padlóból V2474 * D sorozat falból V2474 * E sorozat T2000 T3000 T6000 T7000 T9000 Csatlakozó csavarzatok Külsőmenetes szelepekhez Belsőmenetes szelepekhez Roppantógyűrűs csavarzat réz csőhöz (1 pár/csomag) 3/4 x 10 mm VA7200A010 3/4 x 15 mm VA7200A015 3/4 x mm VA7200A0 Csatlakozó csavarzat ötrétegű csőhöz (1 pár/csomag) 3/4 x x 2 mm VA7220A0 3/4 x x 2 mm VA7220A0 3/4 x x 2 mm VA7220A0 Roppantógyűrűs csavarzat réz csőhöz (1 db/csomag) 3/8 x 10 mm VA620A1010 1/2 x 15 mm VA620A1515 3/4 x mm VA620A20 3/4 x 22 mm VA620A2022 Csatlakozó csavarzat műanyag csőhöz (1 pár/csomag) 3/4 x12 x2 mm VA7210A012 3/4 x x2 mm VA7210A0 3/4 x x2 mm VA7210A0 Csatlakozó csavarzat ötrétegű csőhöz (1 pár/csomag) 1/2 x mm VA622B15 1/2 x mm VA622B15 3/4 x17 x2 mm VA7210A017 3/4 x x2 mm VA7210A0 Fűtéstechnikai alkalmazási példatár

3 A2 Családi ház radiátoros fűtési rendszere egycsöves bekötéssel Radiátorkötéseket lásd Radiátorkötések c.fejezetben T Szobatermosztát CM67/CM67 RFNG DU Bypass szelep DU5 BV Strangszabályozó szelep sorozat Megjegyzés: a referencia helyiségben a termosztátfejeket teljesen nyitni kell. * Kazán esetén a bekötési pontok pontos jelöléseit a kazán gépkönyve alapján kell meghatározni. 6 Fűtéstechnikai alkalmazási példatár 2005

4 A3 Családi ház radiátoros fűtési rendszere kétcsöves bekötéssel Radiátorkötéseket lásd Radiátorkötések c.fejezetben T Szobatermosztát CM67/CM67 RFNG DU Bypass szelep DU5 Megjegyzés: a referencia helyiségben a termosztátfejeket teljesen nyitni kell. * Kazán esetén a bekötési pontok pontos jelöléseit a kazán gépkönyve alapján kell meghatározni. Fűtéstechnikai alkalmazási példatár

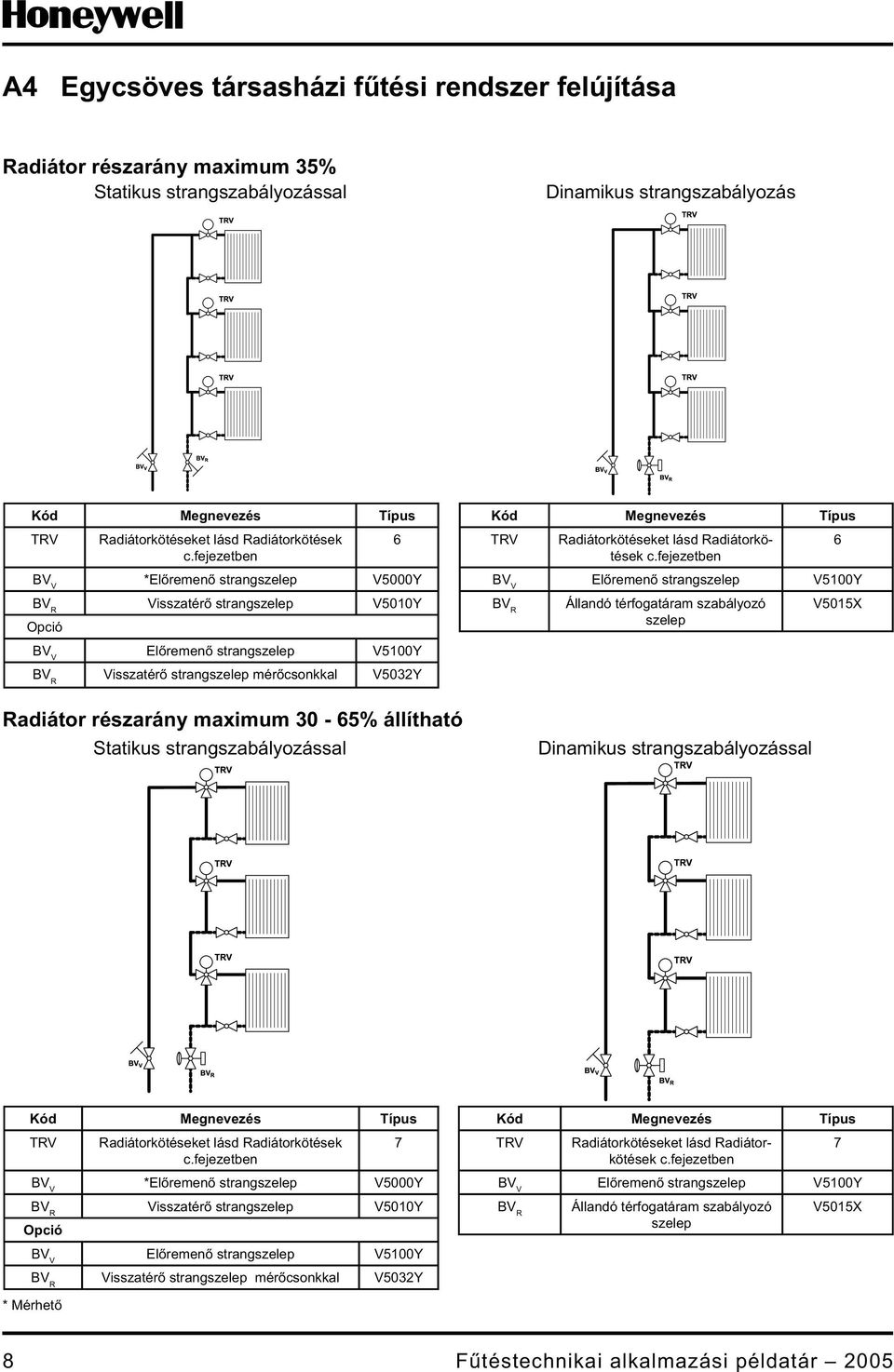

5 A4 Egycsöves társasházi fűtési rendszer felújítása Radiátor részarány maximum 35% Statikus strangszabályozással Dinamikus strangszabályozás Radiátorkötéseket lásd Radiátorkötések c.fejezetben *Előremenő strangszelep V5000Y Visszatérő strangszelep Opció Visszatérő strangszelep mérőcsonkkal V5032Y Radiátor részarány maximum 30-65% állítható Statikus strangszabályozással 6 Radiátorkötéseket lásd Radiátorkötések c.fejezetben Állandó térfogatáram szabályozó szelep Dinamikus strangszabályozással 6 V5015X Radiátorkötéseket lásd Radiátorkötések c.fejezetben *Előremenő strangszelep V5000Y Visszatérő strangszelep Opció Visszatérő strangszelep mérőcsonkkal V5032Y 7 Radiátorkötéseket lásd Radiátorkötések c.fejezetben Állandó térfogatáram szabályozó szelep 7 V5015X * Mérhető 8 Fűtéstechnikai alkalmazási példatár 2005

6 A5 Kétcsöves társasházi fűtési rendszer felújítása Előbeállítható visszatérő szeleppel Előbeállítható előremenő szeleppel Radiátorkötéseket lásd Radiátorkötések c.fejezetben Visszatérő strangszelep Szabályozó membrán* 1 V5012A0103 Termosztatikus radiátor szelep Termosztatikus fej külön rendelhető V2000DVS V2000EVS Visszatérő strangszelep Szabályozó membrán* V5012A0103 * csak DN 40-es méretig Fűtéstechnikai alkalmazási példatár

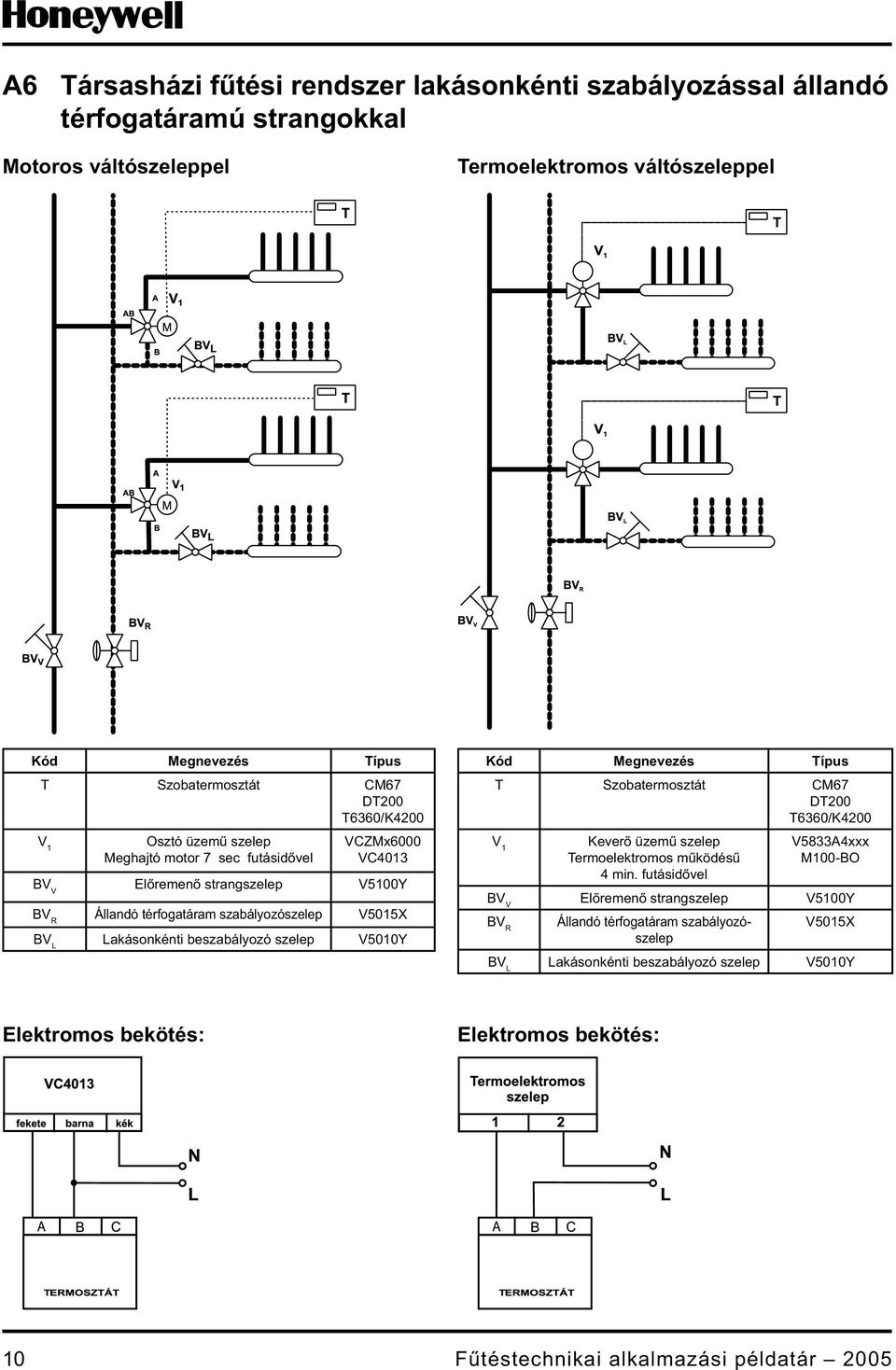

7 A6 Társasházi fűtési rendszer lakásonkénti szabályozással állandó térfogatáramú strangokkal Motoros váltószeleppel Termoelektromos váltószeleppel T Szobatermosztát CM67 Osztó üzemű szelep Meghajtó motor 7 sec futásidővel VCZMx6000 VC4013 Állandó térfogatáram szabályozószelep V5015X BV L Lakásonkénti beszabályozó szelep T Szobatermosztát CM67 Keverő üzemű szelep Termoelektromos működésű 4 min. futásidővel V5833A4xxx M100-BO Állandó térfogatáram szabályozószelep V5015X BV L Lakásonkénti beszabályozó szelep 10 Fűtéstechnikai alkalmazási példatár 2005

8 A7 Társasházi fűtési rendszer lakásonkénti szabályozással változó térfogatáramú strangokkal Motoros zónaszeleppel Termoelektromos zónaszeleppel T Szobatermosztát CM67 Zónaszelep Meghajtó motor 7 sec futásidővel VCZAx1000 VC4013 Visszatérő strangszelep Szabályozó membrán* V5012A0103 BV L Lakásonkénti beszabályozó szelep * csak DN 40 méretig T Szobatermosztát CM67 Zóna szelep Termoelektromos működtető vagy Zóna szelep Termeelektromos működtető V5832A4xxx M100BG V2050DH M8001V230 Visszatérő strangszelep Szabályozó membrán V5012A0103 BV L Lakásonkénti beszabályozó szelep Fűtéstechnikai alkalmazási példatár

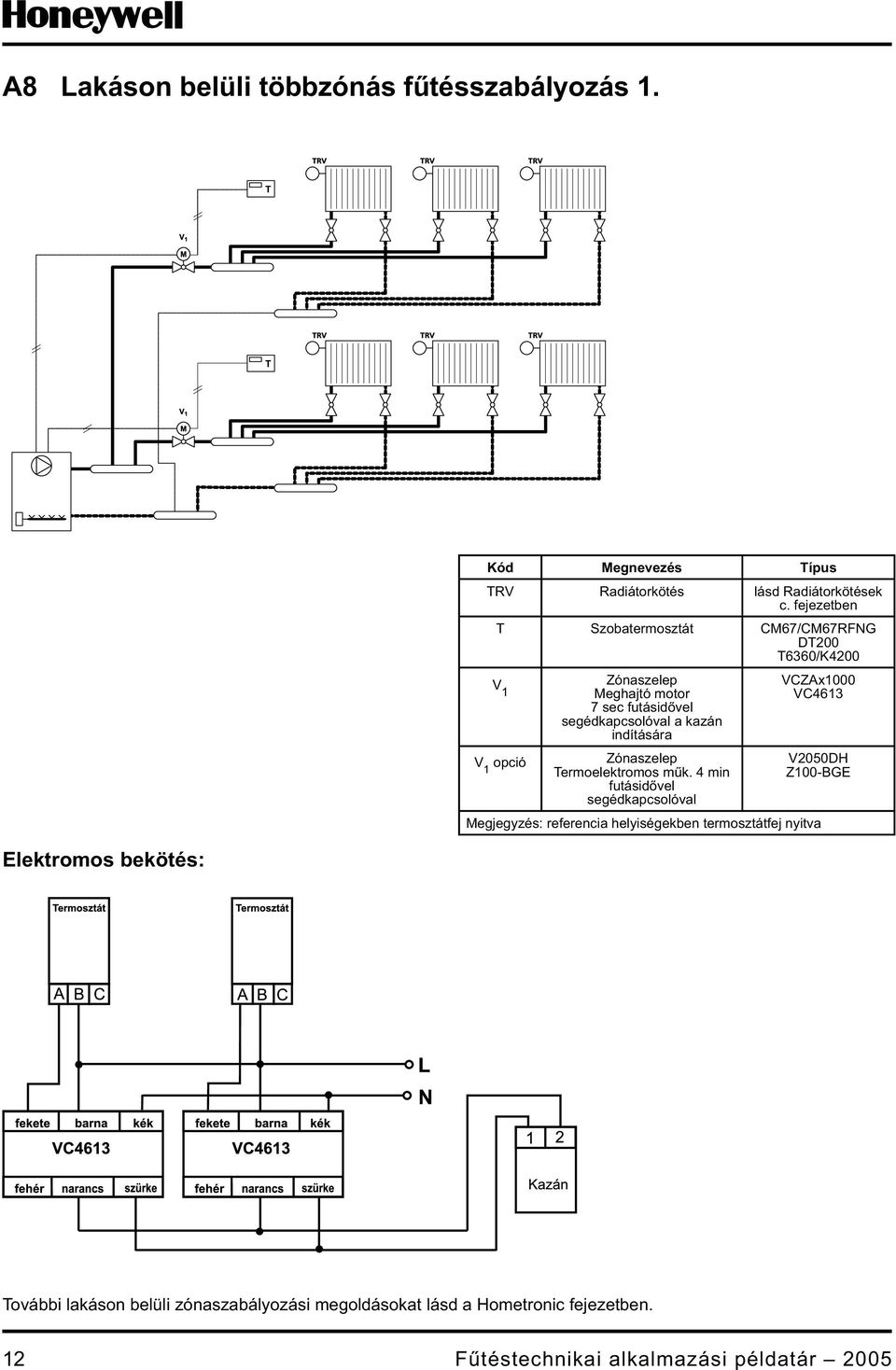

9 A8 Lakáson belüli többzónás fűtésszabályozás 1. Radiátorkötés lásd Radiátorkötések c. fejezetben T Szobatermosztát CM67/CM67RFNG opció Zónaszelep Meghajtó motor 7 sec futásidővel segédkapcsolóval a kazán indítására Zónaszelep Termoelektromos műk. 4 min futásidővel segédkapcsolóval VCZAx1000 VC4613 V2050DH Z100-BGE Megjegyzés: referencia helyiségekben termosztátfej nyitva További lakáson belüli zónaszabályozási megoldásokat lásd a Hometronic fejezetben. 12 Fűtéstechnikai alkalmazási példatár 2005

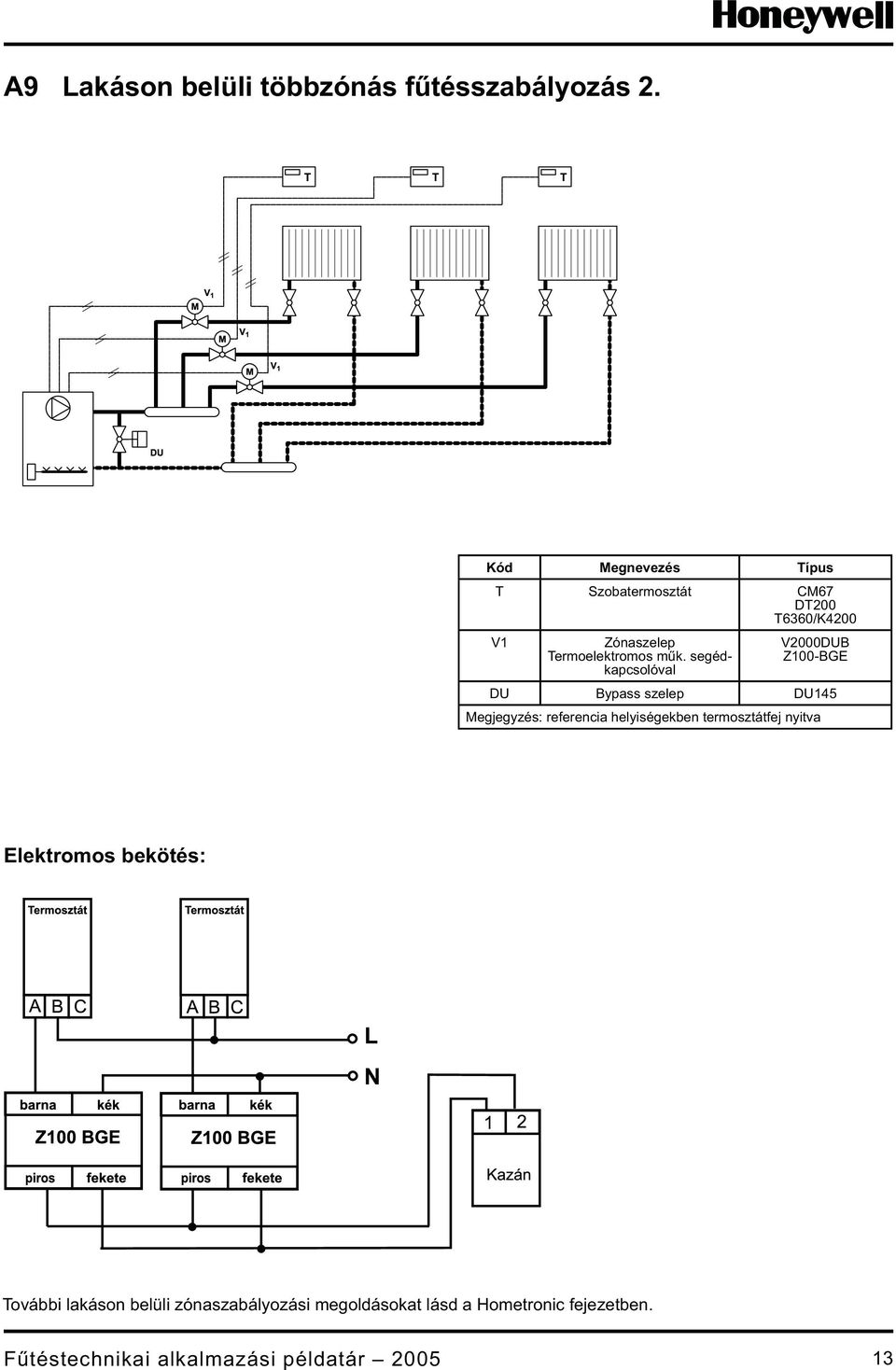

10 A9 Lakáson belüli többzónás fűtésszabályozás 2. T Szobatermosztát CM67 V1 Zónaszelep Termoelektromos műk. segédkapcsolóval V2000DUB Z100-BGE DU Bypass szelep DU5 Megjegyzés: referencia helyiségekben termosztátfej nyitva További lakáson belüli zónaszabályozási megoldásokat lásd a Hometronic fejezetben. Fűtéstechnikai alkalmazási példatár

11 A10 Állandó hőmérsékletű padlófűtés vízoldali szabályozása termosztatikus szeleppel a/ Hőcserélőn keresztül b/ Osztó üzemű szeleppel T P Szobatermosztát CM/DT/T T B Biztonsági csőtermosztát L641A1039 BV P Termosztatikus szelep kapilláris érzékelővel Radiátoros kör szabályozó szelepe Padlófűtési kör szabályozó szelepe V2050DH T T SZ T P BV P Radiátoros referencia helyiség szobatermosztátja Padlófűtéses referencia helyiség szobatermosztátja Radiátoros kör szabályozó szelepe Padlófűtési kör szabályozó szelepe Termosztatikus osztószelep kapilláris érzékelővel Figyelem! A kazánhőmérsékletet a padlófűtés igényeinek megfelelően alacsonyra kell választani! c/ Keverő üzemű szeleppel CM/DT/T L641A1039 V135 + T100R-AB csatlakozás nyomásmentes osztóra Elektromos bekötés a és c : T P Szobatermosztát CM/DT/T T B Biztonsági csőtermosztát L641A1039 Termosztatikus keverőszelep kapilláris érzékelővel Termosztatikus kerőszelep integrált érzékelővel Elektromos bekötés b : V135 + T100R-AB, vagy TM200 Fűtéstechnikai alkalmazási példatár 2005

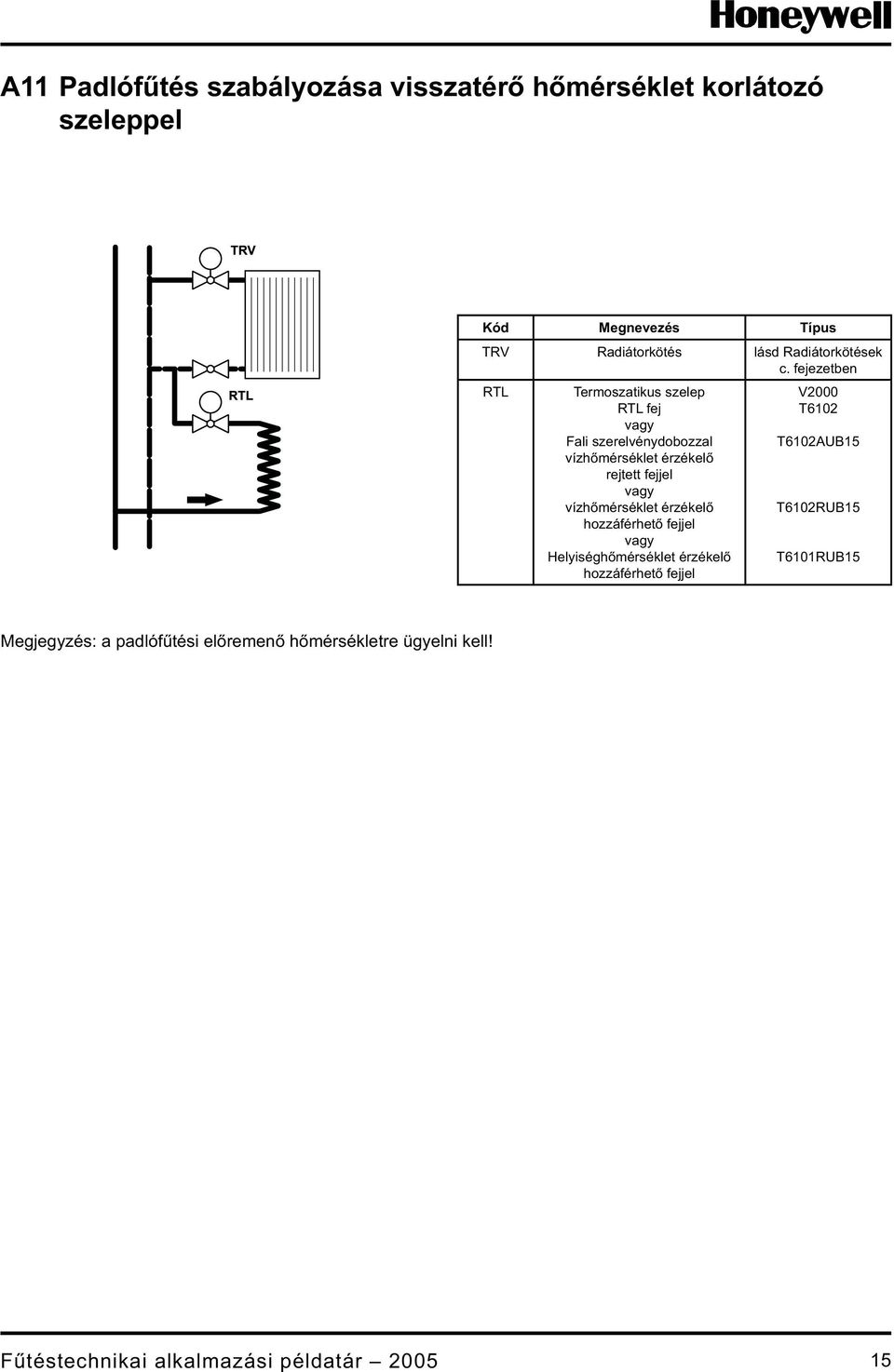

12 A11 Padlófűtés szabályozása visszatérő hőmérséklet korlátozó szeleppel Radiátorkötés lásd Radiátorkötések c. fejezetben RTL Termoszatikus szelep RTL fej vagy Fali szerelvénydobozzal vízhőmérséklet érzékelő rejtett fejjel vagy vízhőmérséklet érzékelő hozzáférhető fejjel vagy Helyiséghőmérséklet érzékelő hozzáférhető fejjel V2000 T6102 T6102AUB15 T6102RUB15 T6101RUB15 Megjegyzés: a padlófűtési előremenő hőmérsékletre ügyelni kell! Fűtéstechnikai alkalmazási példatár
