Danfoss X-tra Collection

Átírás

1 Danfoss X-tra Collection Formatervezett szelepcsalád

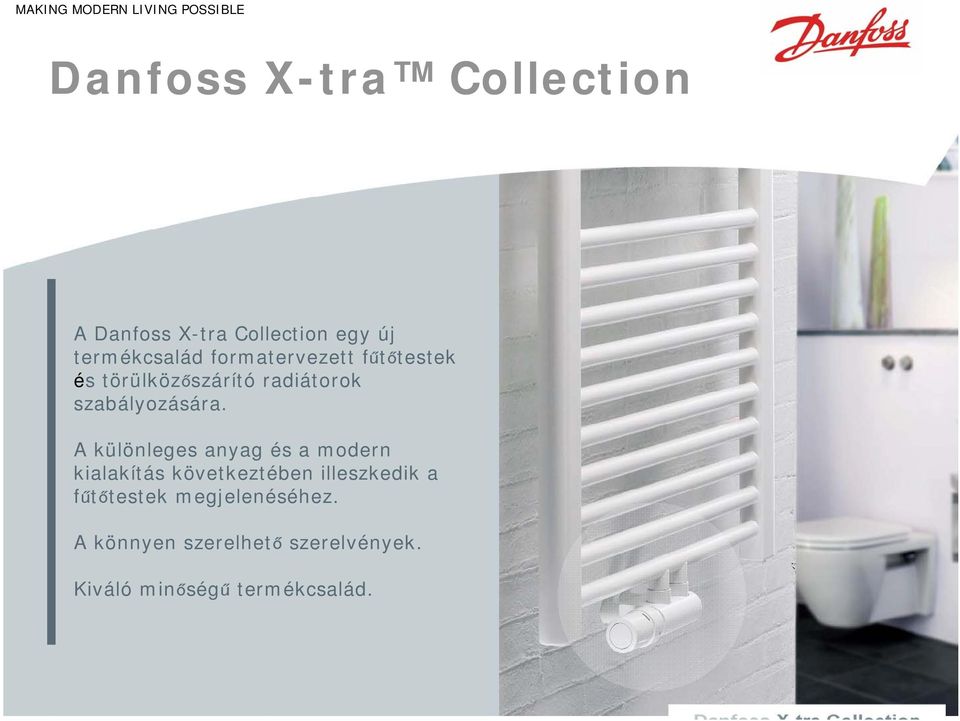

2 Danfoss X-tra Collection A Danfoss X-tra Collection egy új termékcsalád formatervezett fűtőtestek és törülközőszárító radiátorok szabályozására. A különleges anyag és a modern kialakítás következtében illeszkedik a fűtőtestek megjelenéséhez. A könnyen szerelhető szerelvények. Kiváló minőségű termékcsalád.

3 Piaci eloszlás Magyarországon 3% Felső kategória Különleges törülközőszárítók (50 mm-es csatlakozás) króm és színes felülettel Formatervezett radiátorok fehér, króm és színes felülettel Törülközőszárító fűtőtestek és formatervezett radiátorok 7% Közép kategória Egyszerűbb törülközőszárítók (létra és ívelt kivitel) króm és színes felülettel Formatervezett radiátorok fehér, króm és színes felülettel 90% Normál kategória Egyszerű törülközőszárítók (létra kivitel) fehér felülettel Formatervezett radiátorok fehér felülettel

4 VHX Szelepszett

5 VHX-DUO Szelepszett 50 mm kötéstávolságú fűtőtesthez VHX-DUO szelepszett 50 mm kötéstávolságú törülközőszárítókhoz. Értékes anyagból készül, nincs műanyag burkolat. Exkluzív kialakítás. Átalakítható jobbos és balos változat Egyenes és sarok kivitel Érzékelő a visszatérő felőli oldalon.

6 VHX-DUO Sarok szelep szerelés

7 VHX-DUO Egyenes szelep szerelés

8 MAKING MODERN LIVING POSSIBLE VHX-DUO Egyenes szelep metszet

9 VHX-MONO Szelepszett létra fűtőtestekhez VHX-MONO szelepszett Létra törülközőszárítókhoz Exkluzív kialakítás. Átalakítható jobbos és balos változat Egyenes és sarok kivitel Érzékelő a visszatérő felőli oldalon. VHX szerelvények 4 különböző színben készülnek: Króm, rozsdamentes acél, fehér RAL 9010 és RAL 9016

10 Fűtőpatron Teljesítmény: 150 Watt 300 Watt 600 Watt

11 Fűtőpatron VHX-DUO szerelése fűtőpatronnal Danfoss fűtőpatronnal Nem Danfoss fűtőpatronnal

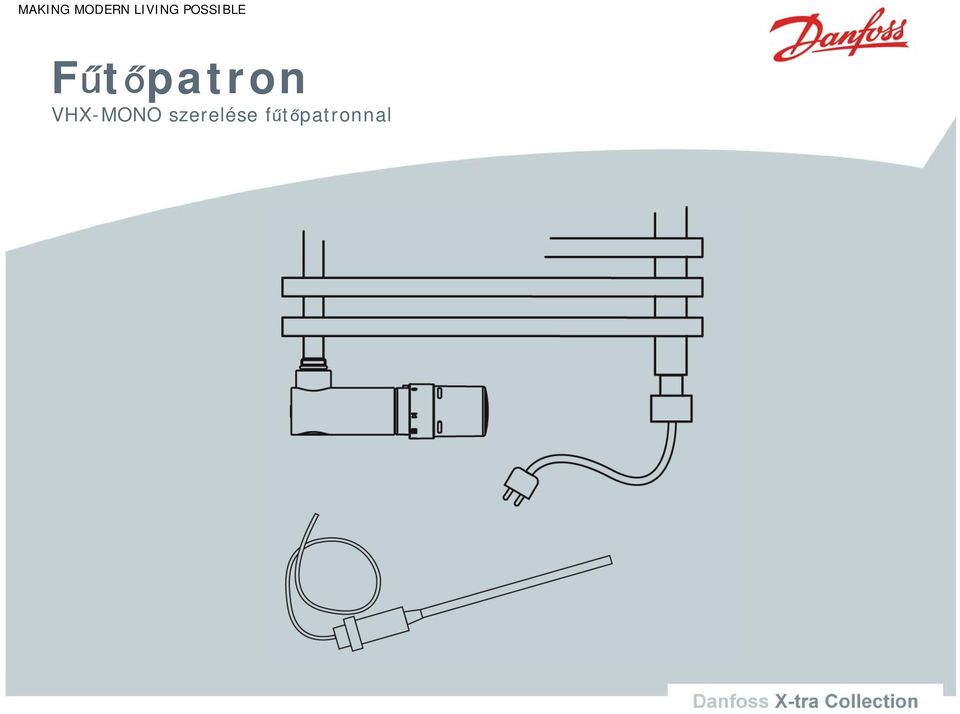

12 Fűtőpatron VHX-MONO szerelése fűtőpatronnal

13

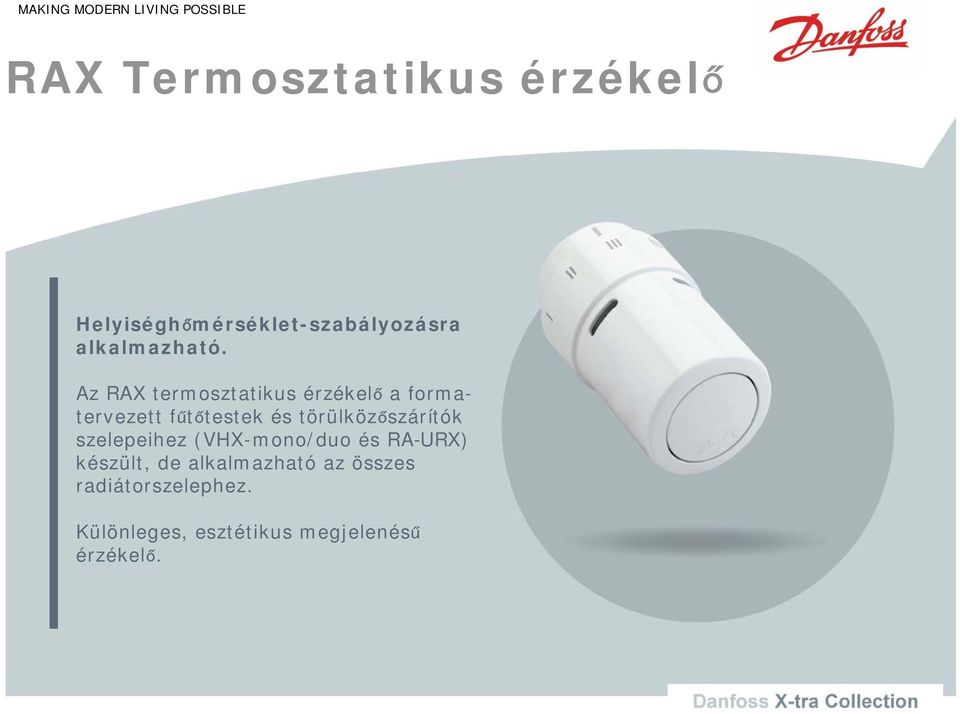

14 RAX Termosztatikus érzékelő Helyiséghőmérséklet-szabályozásra alkalmazható. Az RAX termosztatikus érzékelő a formatervezett fűtőtestek és törülközőszárítók szelepeihez (VHX-mono/duo és RA-URX) készült, de alkalmazható az összes radiátorszelephez. Különleges, esztétikus megjelenésű érzékelő.

15 RAX Termosztatikus érzékelő Sima, könnyen tisztítható, fertőtleníthető felület. Szigorú higiéniai előírások mellett is alkalmazható. RAX 5 különböző színben készül: Arany, króm, rozsdamentes acél, fehér RAL 9010 és RAL 9016

16 RTX visszatérő-hőmérséklet korlátozó Alkalmazás - padlófűtéses helyiségekben. Az RTX visszatérő-hőmérséklet korlátozó érzékeli és szabályozza a visszatérővíz hőmérsékletét ºC-kal magasabb hőmérséklet, mint a helyiséghőmérséklet - meleg fűtőtest, száraz törülköző. Különleges, esztétikus megjelenésű érzékelő. Alkalmazható VHX-mono/duo és URX szelepekhez.

17 RTX visszatérő-hőmérséklet korlátozó Sima, könnyen tisztítható, fertőtleníthető felület. Szigorú higiéniai előírások mellett is alkalmazható RAX 5 különböző színben készül: Arany, króm, rozsdamentes acél, fehér RAL 9010 és RAL 9016

18 Tömszelence RAX RTX

19 MAKING MODERN LIVING POSSIBLE RA-URX Szelepszett

20 RA-URX Szelepszett Jobbos és balos kivitel. Töltés-ürítés. Szelep a visszatérő ágban, csavarzat az előremenőben. Alkalmazható RAX termosztatikus érzékelővel és RTX visszatérőhőmérséklet korlátozóval. RAX 5 különböző színben készül: Arany, króm, rozsdamentes acél, fehér RAL 9010 és RAL 9016

21 RA-URX szerelése

22 VHS Szelepszett

23 VHS Szelepszett Sarok és egyenes szelepek RAS-D érzékelővel Egy- és kétcsöves rendszerhez Felület: króm, fehér RAL 9010, RAL9016),

24 VHS Szelepszett RAS-D

25 Temosztatikus fűtőtestszelepek

26 Temosztatikus fűtőtestszelepek RA-N 15 szelepek és RLV 15 visszatérő csavarzatok a közép és normál katagóriás törülközőszárítókhoz és formatervezett fűtőtestekhez. RA-N változatok: Egyenes, sarok és térsarok (jobbos és balos kivitel) RLV változatok: Egyenes és sarok Alkalmazható: RA 2000, RAX, RAS-D, és RAE érzékelővel Szerelvények króm felülettel.

27 Temosztatikus érzékelők RA 2000 RAX RAS-D RAE

28 Szorítógyűrűs csavarzatok Szorítógyűrűs csavarzatok króm felülettel: Réz- és lágyacélcsőhöz 8mm, 10mm, 12mm, 14mm, 15mm és 16mm PEX műanyag csőhöz 12x1,1mm, 12x2mm, 14x2mm, 15x2.5mm és 16x2.5mm AluPEX műanyag csőhöz 12x2mm, 14x2mm és 16x2mm

29 Danfoss X-tra Collection előnyei Az X-tra Collection elemei esztétikus szerelvények, a szelepek és érzékelők illeszkednek a formatervezett fűtőtestekhez és törülközőszárítókhoz. Könnyű szerelhetőség csupán egy imbuszkulcs szükséges. Szerszám nem okoz sérülét a látható felületen. Tetszetős kivitel Fitting és csatlakozás alig látható. Modern kialakítás - különleges felülettel és színekben. Könnyen tisztítható, fertőtleníthető szerelvények. Flexibilitás - RAX ésd RTX illeszthető bármely RA-URX és VHX szelephez. VHX érzékelő elhelyezés jobb és bal oldalon. RAX léghőmérséklet szabályozás - magas komfortot biztosít. RTX vízhőmérséklet korlátozás padlófűtés mellett. Mindig meleg fűtőtest és száraz törülköző!

30 Szelep-előbeállítás Rendszer beszabályozása tökéletes hidraulikai egyensúly RAX RTX
